Двигатель АЛ-31ПФ. Руководство - часть 64

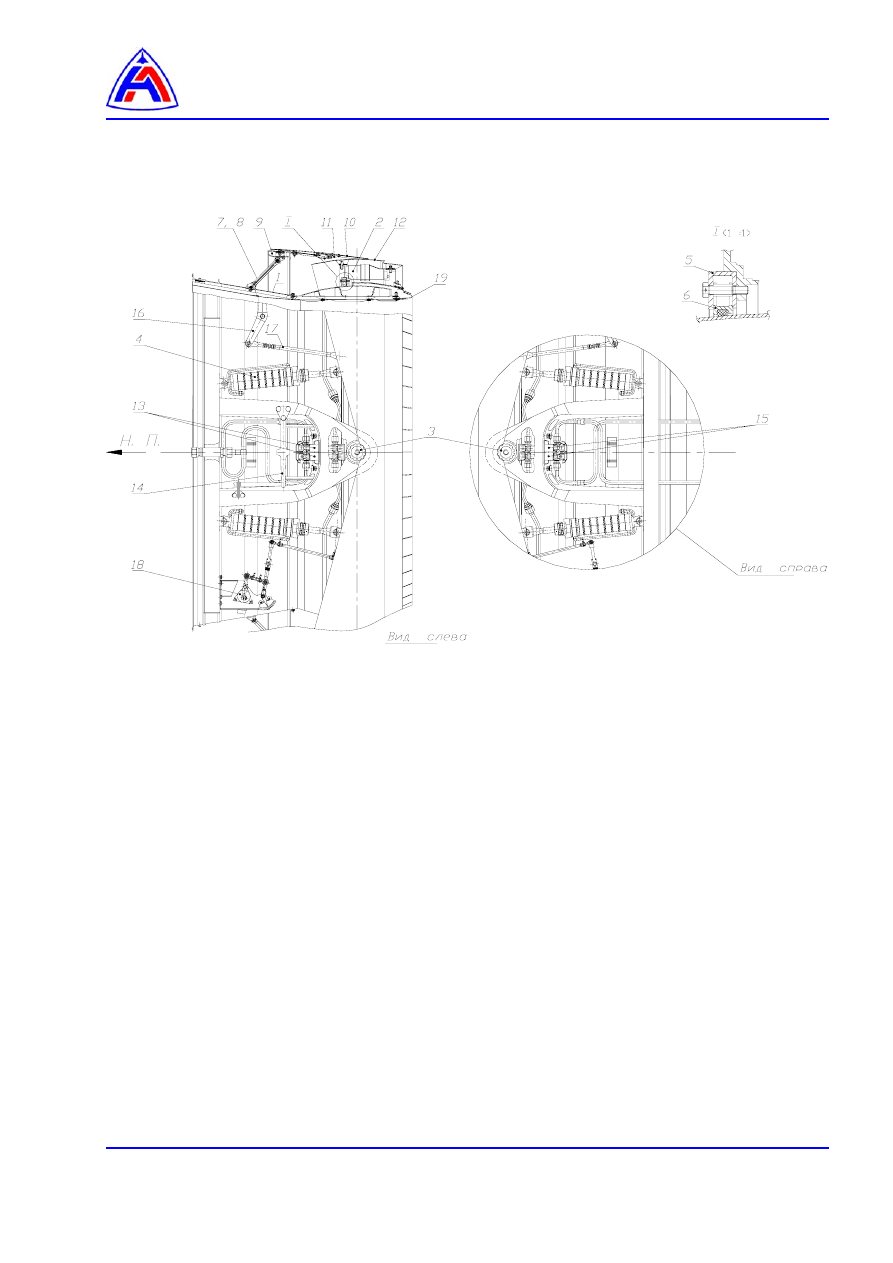

Рис. 4    Осмотр кинематики деталей ПРС






1 – неподвижный корпус ПУ
2 – подвижный корпус ПУ
3 – шкворень
4 – гидроцилиндры ПУ
5 – уплотнительное кольцо
6 – вставка
7 – вилка
8 – тяга
9 – наружное кольцо

10 – створка
11 – пластинчатая пружина

12 – сферическое кольцо
13 – пневмопереброс
14 – рычажный механизм обратной связи РС
15 – гидропереброс
16 – рычаг обратной связи ПУ к ЭГР-4ВТ1
17 – тяга
18 – датчик положения ПРС (ДБСКТ)
19 – V - образная пружина

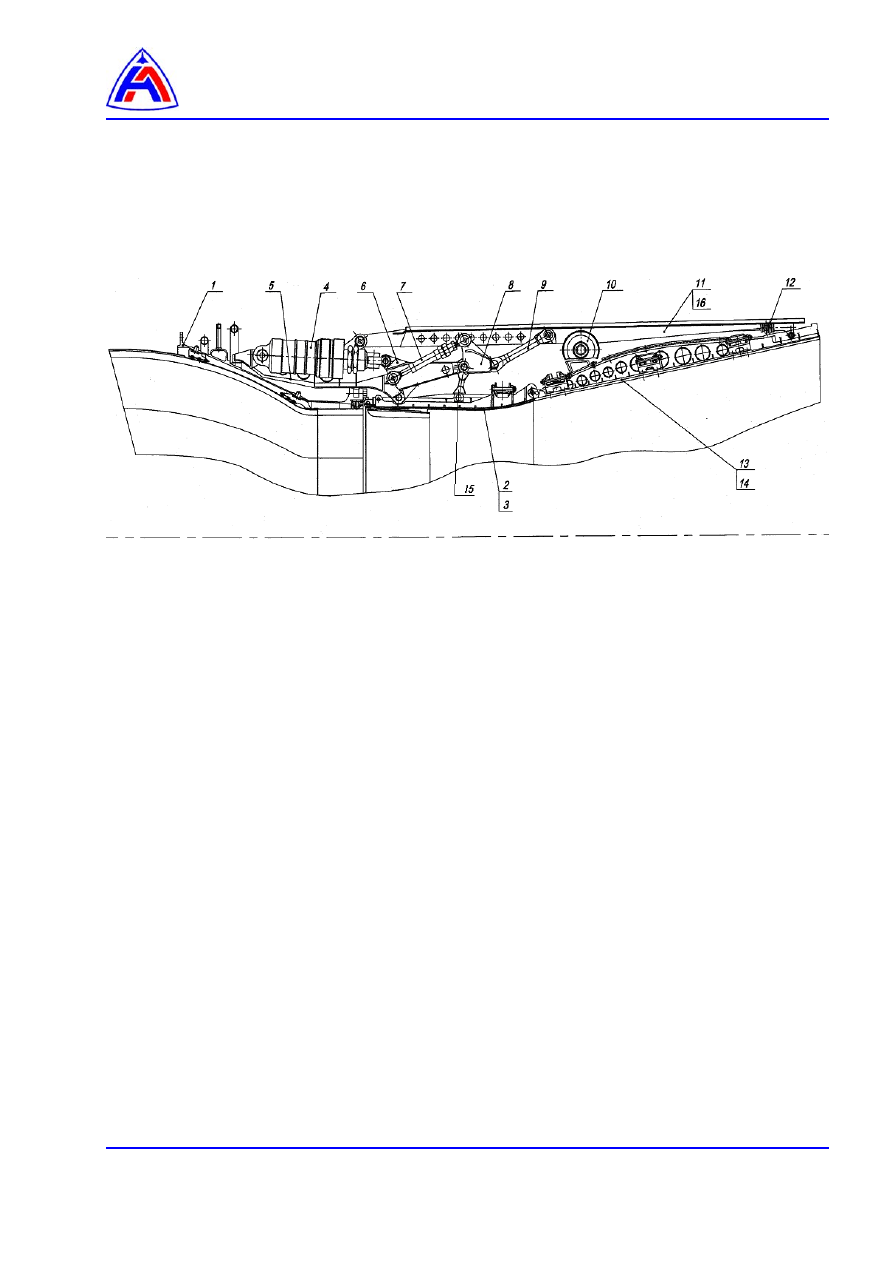

Рис. 5    Осмотр кинематики деталей ПРС

12 – ограничитель
13 – надстворка
14 – проставка надстворки
15 – тяга
16 – проставка внешней

7 – телескопический упор
8 – кронштейн (рычаг)
9 – тяга
10 – пневмоцилиндр
11 – внешняя створка

1 – корпус РС
2 – створка
3 – проставка
4 – гидроцилиндр
5 – траверса
6 – рычаг







Осмотр двигательного отсека


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

1





Процедура ………………………………………………………………………………………….…….

2



 1

Подготовительные работы ………………………………………………………………….….

2



 2

Осмотр отсека двигателя (в пределах видимости) …………………………..……….…...

2



 3

Заключительные работы ……………………………………………..…………………………

2





Ссылки: нет

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия: нет

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности









Процедура:

1.

Подготовительные работы

1.1.

Откройте люки для осмотра двигательного отсека (

30-И-11-22-00-00А-031А-А

).

2.

Осмотр отсека двигателя (в пределах видимости)

2.1.

Осмотрите отсек двигателя в пределах видимости.

2.2.

При наличии следов масла и топлива определите места утечек.

2.3.

При  обнаружении  посторонних  предметов  или  выпавших  деталей  двигателя  и  самолёта
выясните причины их появления.

2.4.

Устраните неисправности, выявленные при осмотре.

3.

Заключительные работы

3.1.

Закройте люки самолёта.
