Двигатель АЛ-31ПФ. Руководство - часть 62

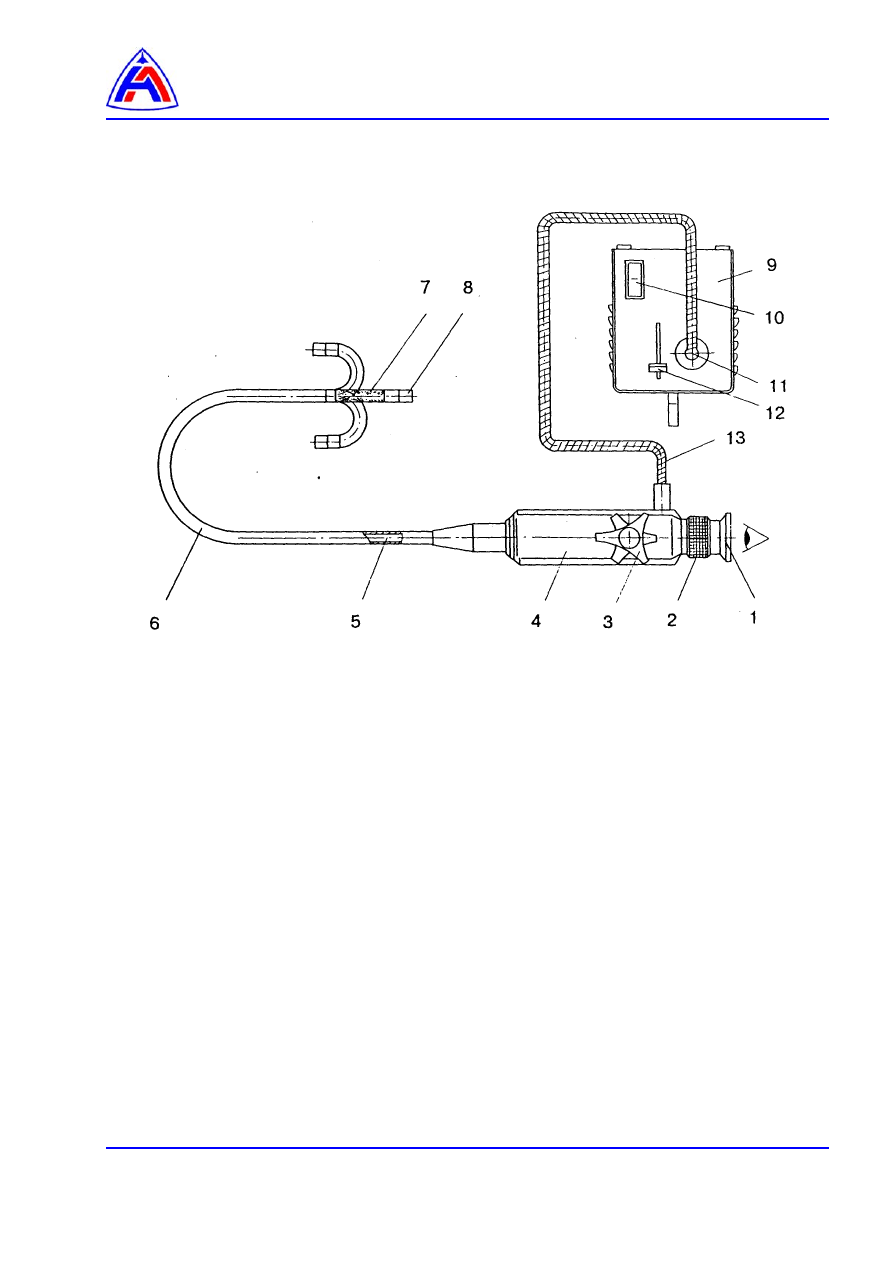

1 -

окуляр

2 -

диоптрийное кольцо

3 -

ручки управления

4 -

корпус

5 -

световод изображения

6 -

погружаемая часть

7 -

дистальная часть

8 -

объектив

9 -

осветительный блок

10 -

выключатель электропитания (сети)

11 -

разъем световода

12 -

ручка регулятора освещения

13 -

световод освещения

Рис. 5 Эндоскоп технический гибкий (ЭТГ)

Осмотр двигателя со стороны реактивного сопла,

воздухозаборника и при вскрытых быстросъемных люках.

Содержание

Ссылки ……………………………………………………………………………………………..…….

Предварительные требования ………………………………………………………………………

Требуемые условия ………………………………………………………………………….…..

Вспомогательное оборудование ………………………………………………………….……

Материалы, расходные материалы и неремонтируемые изделия ………………….…..

Запасные части …………………………………………………………………………….……..

Условия обеспечения безопасности ……………………………………………………..……

Процедура ………………………………………………………………………………………….…….

Подготовительные работы ………………………………………………………………….….

Осмотр двигателя (в пределах видимости) …………………………………………….…...

Заключительные работы ……………………………………………..…………………………

Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А

Схема люков

96-А-72-45-00-00А-600А-А

Ремонт деталей фронтового устройства

96-А-72-80-00-00А-600А-А

Ремонт деталей реактивного сопла

96-А-72-00-00-03А-312А-А

Осмотр проточной части двигателя. Определение размеров
повреждения рабочих лопаток

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия: нет

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

Процедура:

Подготовительные работы

1.1.

Откройте быстросъемные люки (

30-И-11-22-00-00А-031А-А

Осмотр двигателя (в пределах видимости)

2.1.

Проконтролируйте визуально состояние деталей и узлов. Механические повреждения,
деформации, трещины не допускаются.

2.2.

Проверьте наличие и качество контровки соединений трубопроводов, агрегатов, скоб,
хомутов.

2.3.

При наличии следов масла и топлива определите места утечек.

2.4.

Произведите осмотр двигателя со стороны реактивного сопла. Осмотрите:
-

створки и проставки PC;

поворотное устройство PC;

форсажную камеру и фронтовое устройство;

датчики ДПИ (допускается обгар и прогар электрода датчика ДПИ-1500-5МПр при
условии работы сигнализации режима «Ф»);

топливные коллекторы и форсунки ФК, смеситель;

рабочие лопатки ТНД (налет металла, прогары, механические повреждения на лопатках
ТНД не допускаются).

При обнаружении повреждений на деталях ФУ и PC руководствуйтесь указаниями (

96-А-72-

45-00-00А-600А-А

96-А-72-80-00-00А-600А-А

Примечание. Не допускайте механического нагружения створок и проставок РС.

2.5.

Осмотрите со стороны канала воздухозаборника:
-

стойки и закрылки ВНА КНД

рабочие лопатки и лопатки НА I ступени КНД (при обнаружении повреждений на ВНА
КНД и I ступени КНД руководствуйтесь указаниями

96-А-72-00-00-03А-312А-А

)

При обнаружении следов масла на деталях ВНА КНД предъявите неисправность
представителю предприятия-изготовителя.

2.6.

Осмотрите чувствительные элементы термодатчиков ТДК, которые установлены на корпусе
ВНА КНД, и ДТ-211 в воздухозаборнике самолёта. Загрязнение, обледенение, механические
повреждения не допускаются.

2.7.

Устраните неисправности, выявленные при осмотре.

Заключительные работы

3.1.

Закройте люки

самолёта.
