Двигатель АЛ-31ПФ. Руководство - часть 61







1.2.4.

Пневмонагревательное устройство (

4

) предназначено для нагрева спаев термопар потоком

горячего  воздуха.  Устройство  состоит  из  нагревателя,  штанги,  электродвигателя  с
вентилятором и удлинительной трубки с наконечником.

1.2.5.

Подробное описание пневмонагревательного устройства (

96-А-AN-10-00-00А-000А-А

).

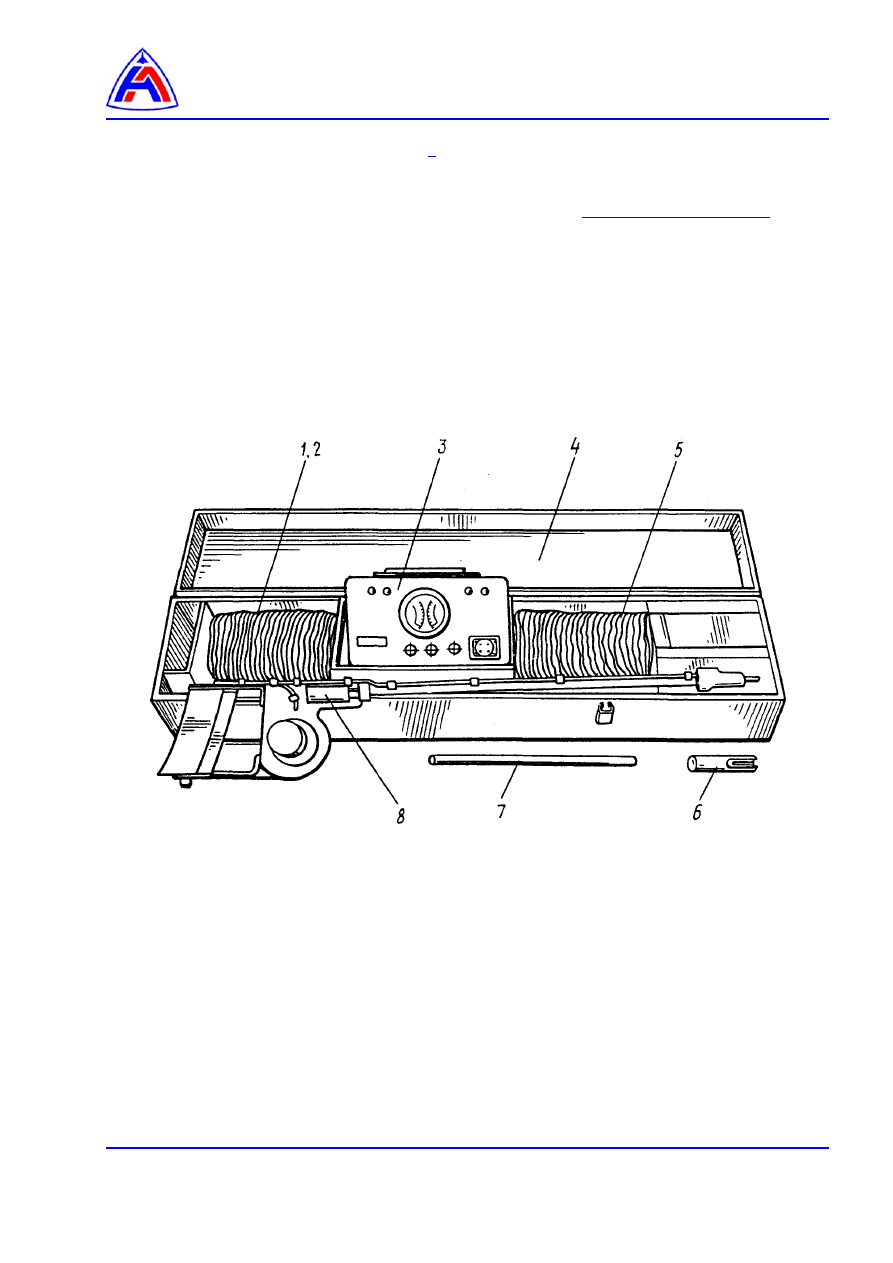

Рис. 1  Установка проверочная с пневмонагревательным устройством.

Общий вид



1 - электрожгут 507;
2 - электрожгут 508;
3 - блок индикаторный;
4 – футляр;



5 - электрожгут 509;
6 – наконечник;
7 - трубка удлинительная;
8 - пневмонагревательное устройство.













1 - коробка соединителей коллектора термопар;
2 - блок индикаторный;
3 - электрожгут 507;
4 - устройство пневмонагревательное;
5 - электрожгут 509;
6 – соединитель;
7 - указатель сдвоенный.

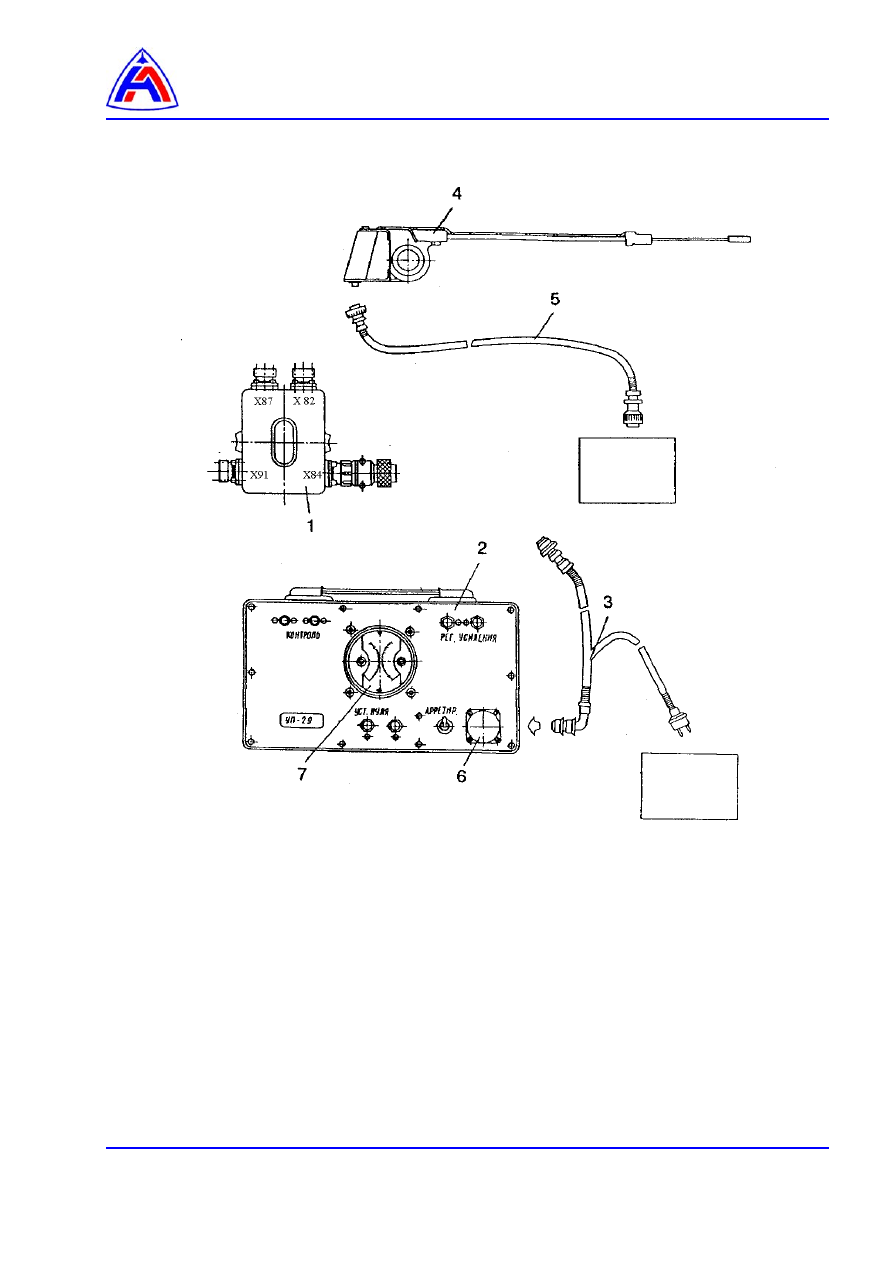

Рис. 2   Установка проверочная с пневмонагревательным устройством

Источник

питания

27 В

Источник

питания

36 В  400 Гц







2.

Приспособления для осмотра внутренних полостей двигателя
(подробная информация дана в

96-А-AG-00-00-00А-000А-А

)

2.1.

Эндоскопы технические жесткие (ЭТЖ).

Эндоскопы типа ЭТЖ (

96-А-72-00-00-00А-312А-А, рис. 1

) или бороскопы "Олимпас" (

рис. 3

)

предназначены  для  осмотра  элементов  газовоздушного  тракта  двигателя - рабочих
лопаток компрессора (КНД и КВД), рабочих лопаток турбины (ТВД и ТНД).

2.2.

Эндоскопы технические гибкие (ЭТГ).

Эндоскопы  типа  ЭТГ  (

рис. 5

)  или  фиброскопы  "Олимпас" (

рис. 4

)  предназначены  для

осмотра полостей ОКС и других узлов двигателя в труднодоступных местах.

2.3.

Описания  эндоскопов изложены в инструкциях по эксплуатации эндоскопов.

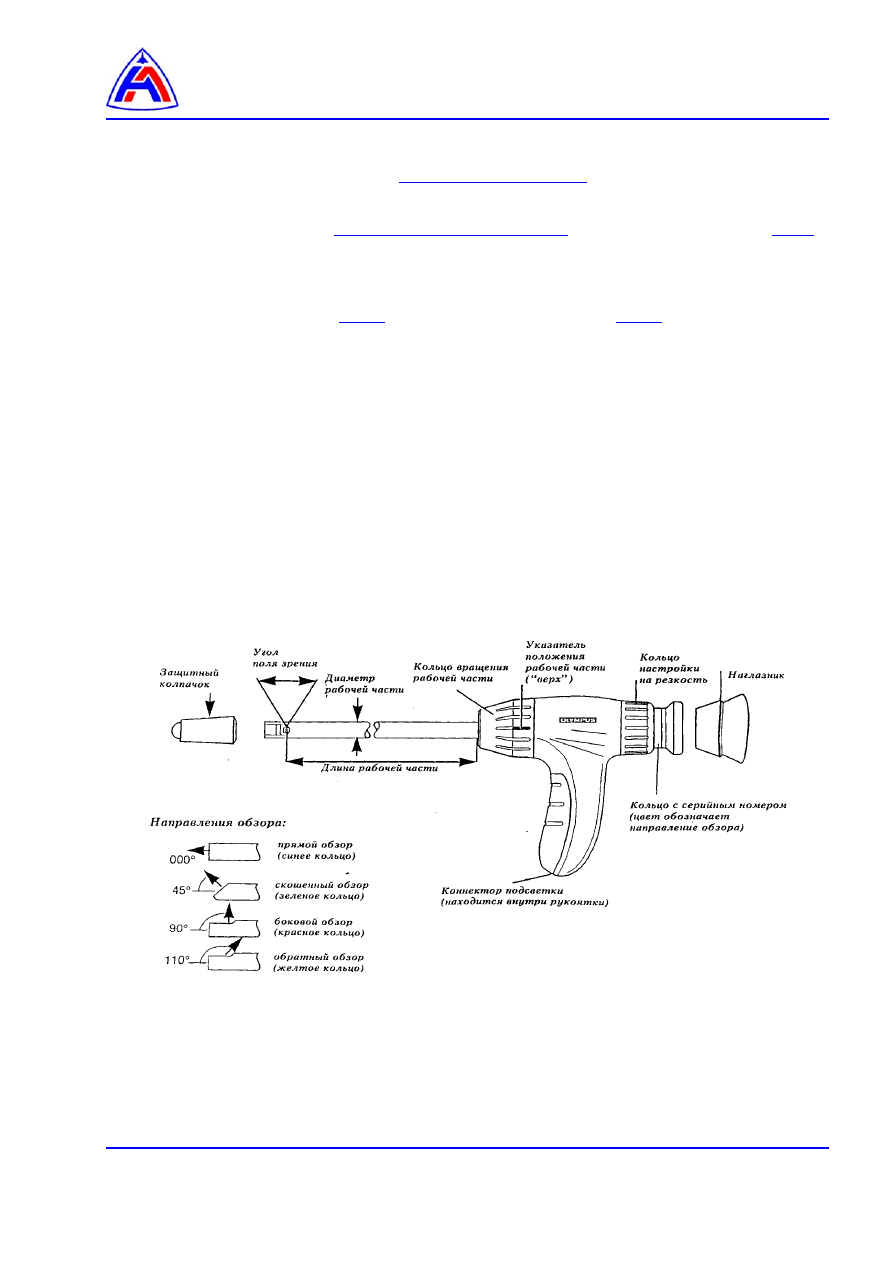

Рис. 3   Схема жесткого эндоскопа (бороскопа) OLYMPUS

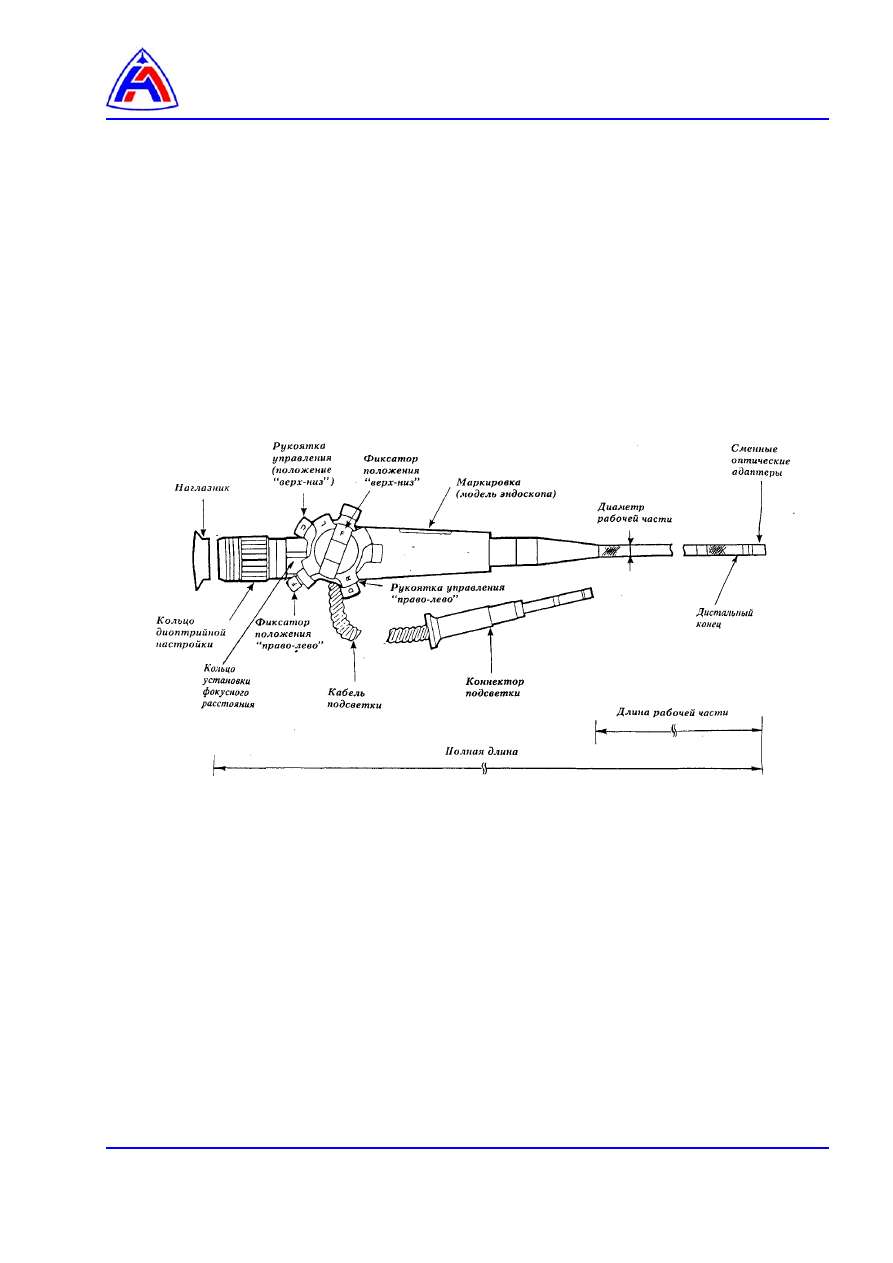

Рис. 4   Схема гибкого эндоскопа OLYMPUS серии OES
