Процедура:

1.

Подготовительные работы.

1.1.

Откройте эксплуатационные люки (

30-И-11-22-00-00А-031А-А

).

2.

Осмотр двигателя, ВКА, КРД, через люки (в пределах видимости)

2.1.

Проверьте  наличие  и  качество  контровки  стыков  корпусов,  соединений  трубопроводов,
агрегатов, скоб, хомутов, электрических соединителей.

2.2.

Проконтролируйте  визуально  состояние  деталей  и  узлов.  Механические  повреждения,
деформации и трещины не допускаются.

2.3.

При наличии следов масла и топлива определите места утечек.

2.4.

Проверьте зазоры (

96-А-70-70-00-02А-920А-А

между:

трубопроводами,

трубопроводами и корпусами,

трубопроводами и агрегатами.

2.5.

Проверьте наличие и качество контровки механизма поворота лопаток ВНА КНД.

2.6.

Убедитесь в чистоте:

штуцера подвода атмосферного давления к высотному корректору автомата запуска HP
(

рис. 1

),

трубопровода сброса воздуха из РСФ,

жиклёров регулировки перестройки

π

т

 (

рис. 3

РСФ и АПП,

защитной сетки агрегата управления охлаждением турбины (

рис. 2

),

дренажных отверстий в обшивке отсека двигателя.

2.7.

Осмотрите коллектор электропроводки двигателя и высоковольтные провода к свечам ОКС.
Загрязнение, следы масла и топлива не допускаются.

3.

Осмотр системы управления двигателем.

3.1.

Осмотрите  элементы  системы  управления  двигателем:  тяги,  троса,  рычаги,  качалки  (РЭ
самолёта).

3.2.

Проверьте  углы  по  лимбам HP и  РСФ  при  установке  РУД  на  упоры,  углы  должны
соответствовать тем значениям, которые приведены в разделе

96-А-72-00-00-00А-112А-А, п.

8.2

4.

Осмотр со стороны реактивного сопла:

Осмотрите:

створки и проставки PC,

поворотное устройство PC;

форсажную камеру,

фронтовое устройство,

топливные коллекторы, форсунки, смеситель,

рабочие лопатки ТНД (налет металла, прогары, механические повреждения на лопатках
ТНД не допускаются).

Примечание.  Осмотр  ФК,  ФУ  и  ТНД  производите,  находясь  внутри  ФК.  Не  допускайте

механического нагружения створок и проставок РС.









При  обнаружении  повреждений  на  деталях  ФУ  и PC руководствуйтесь  требованиями
разделов

96-А-72-45-00-00А-600А-А

 и

96-А-72-80-00-00А-600А-А

.



Допускается незначительное замасливание лопаток турбин и стенок форсажного диффузора
после  остановки  двигателя  (без  образования  масляной  ванночки  на  внутреннем  корпусе
турбины).

5.

Осмотр деталей кинематики ПPC со снятием сферического кольца (

12, рис 4

) и упругих

элементов РС и ПУ.

5.1.

В кинематике ПУ (

рис. 4

осмотрите узлы крепления:

тяг (

17

и рычагов обратной связи (

16

),

кронштейнов на корпусах пневмоперебросов (

13

и гидроперебросов (

15

).

5.2.

В кинематике РС (

рис. 5

осмотрите узлы крепления:

тяг (

9

и (

15

)

гидроцилиндров (

4

траверс (

5

и рычагов (

8

).

При выявлении дефектов замените поврежденные детали.

6.

Осмотр из канала воздухозаборника.

Осмотрите:

стойки и закрылки ВНА

рабочие лопатки и лопатки НА I ступени КНД (при обнаружении повреждений на ВНА и I
ступени КНД руководствуйтесь указаниями

96-А-72-00-00-03А-312А-А

).

При  обнаружении  «нахлёста»  бандажных  полок  рабочих  лопаток I ступени  КНД
руководствоваться указаниями раздела

96-А-72-30-00-02А-600А-А

.

Допускается суммарное выкрашивание спецпокрытия статора КНД над рабочими лопатками
I ступени КНД до 100 мм

2

Осмотрите  чувствительные  элементы  термодатчиков  (ТДК).  Загрязнение,  обледенение,
механические повреждения не допускаются.

7.

Заключительные работы.

7.1.

Устраните неисправности, выявленные при осмотре.

7.2.

Закройте люки самолёта.

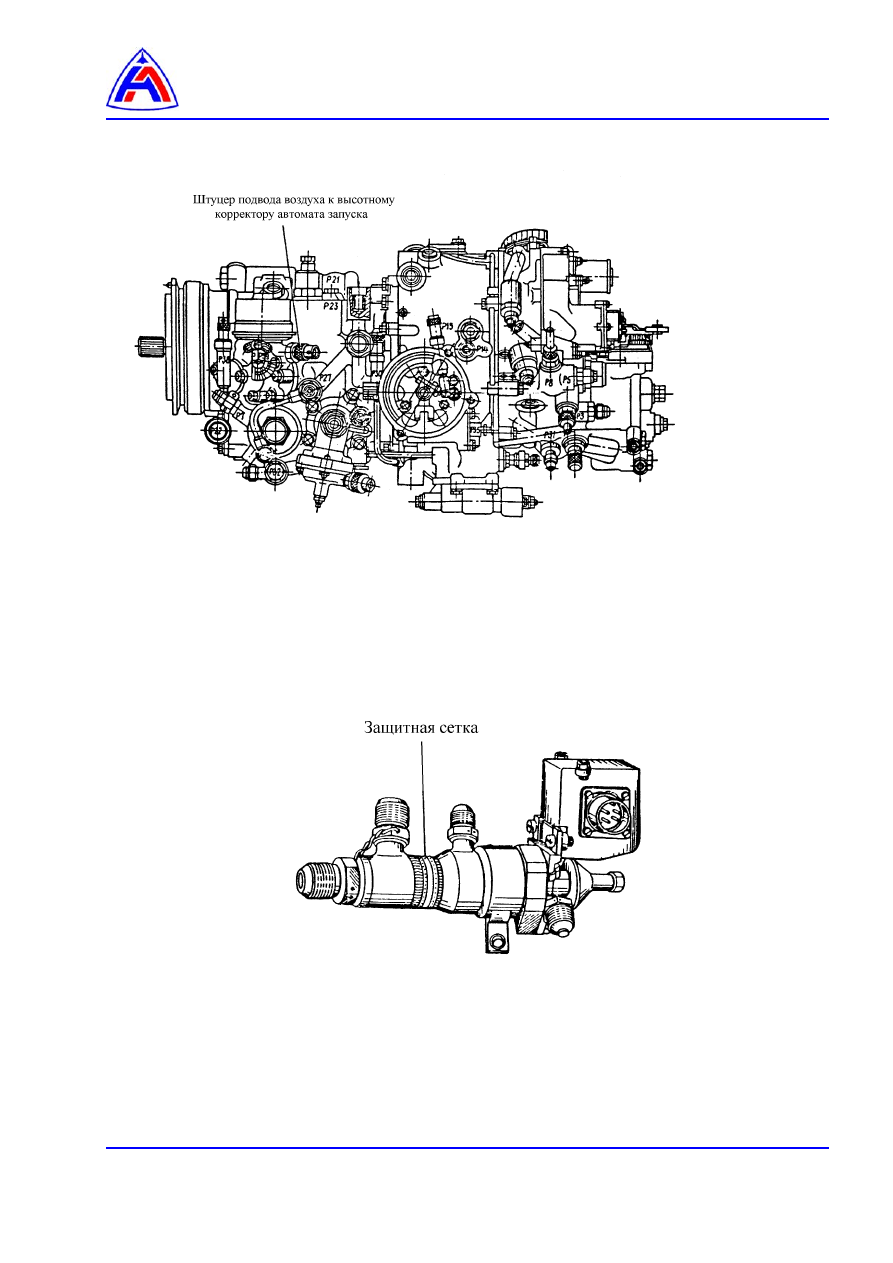

Рис. 1   Насос-регулятор.













Рис. 2    Агрегат управления охлаждением

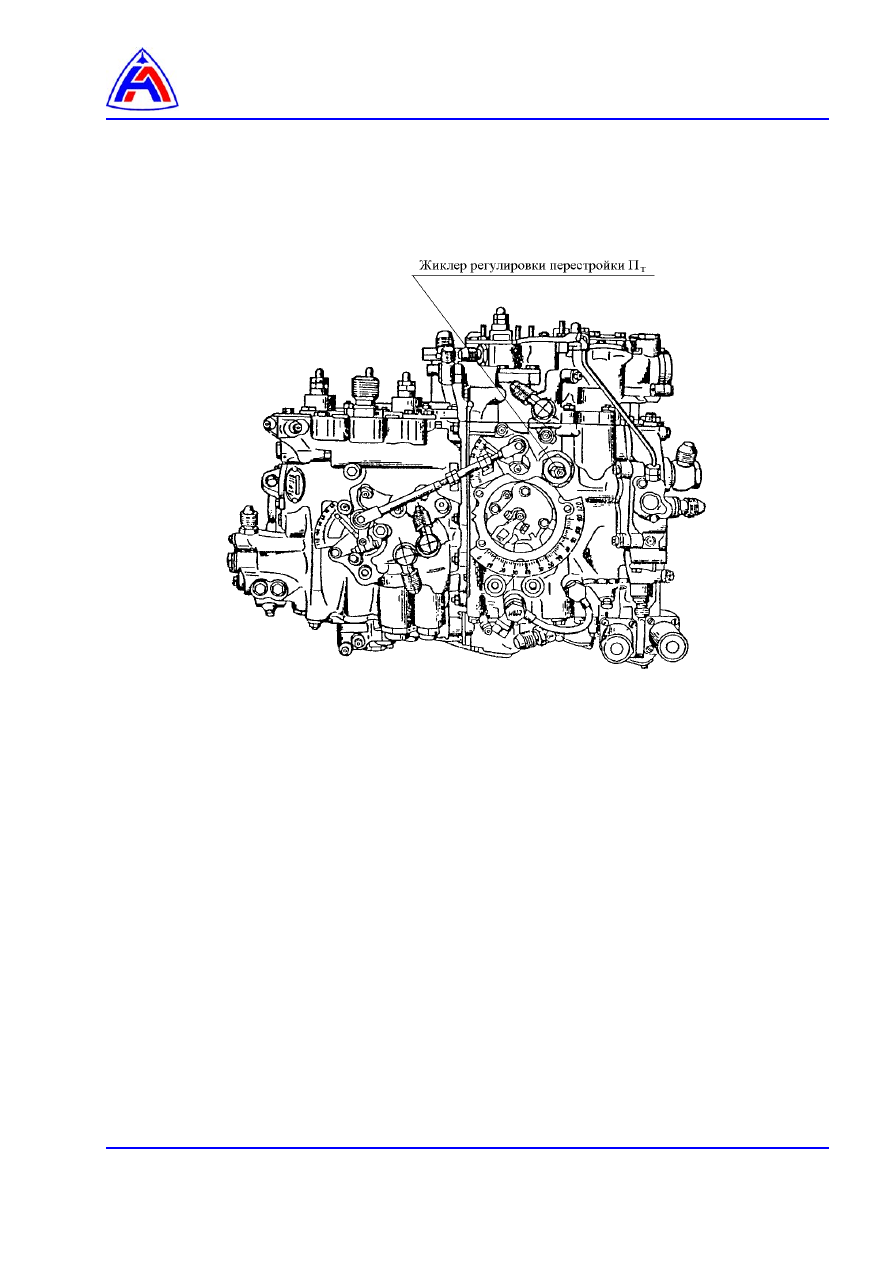

Рис. 3   Регулятор сопла и форсажа
