Осмотр проточной части двигателя.

Общие сведения.

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

1





Процедура ………………………………………………………………………………………….…….

2



 1

Подготовительные работы ………………………………………………………………….….

2



 2

Осмотр проточной части двигателя …………………………………………….……………..

2



 3

Заключительные работы ……………………………………………..…………………………

2



Перечень рисунков

 1

Эндоскоп типа ЭТЖ ………………………………………………………………..………….…

3



 2

Жесткий эндоскоп (бороскоп) OLYMPUS ……………………………………..………….…

3



 3

Гибкий эндоскоп OLYMPUS серии OES ………………………………………..………….…

4



 4

Эндоскоп технический гибкий (ЭТГ) …………………………………………..………….…

4




Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-72-30-00-00А-600А-А

Указания по осмотру и вводу в строй двигателей, имеющих
повреждения на лопатках компрессора

96-А-72-00-00-01А-312А-А

Осмотр проточной части двигателя. Осмотр рабочих лопаток КНД

96-А-72-00-00-02А-312А-А

Осмотр проточной части двигателя. Осмотр рабочих лопаток КВД

96-А-72-00-00-05А-312А-А

Осмотр проточной части двигателя. Осмотр рабочих лопаток турбины
высокого (ТВД) и низкого (ТНД) давления

96-А-72-00-00-04А-312А-А

Осмотр основной камеры сгорания

96-А-AG-00-00-00А-000А-А

Комплекты технических эндоскопов для обслуживания двигателя.

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Эндоскоп типа ЭТЖ или бороскоп «Олимпас»

По потребности

Материалы, расходные материалы и неремонтируемые изделия: нет

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности









ВНИМАНИЕ! 1. ПОПАДАНИЕ ПОСТОРОННИХ ПРЕДМЕТОВ В ПРОТОЧНУЮ ЧАСТЬ ДВИГАТЕЛЯ НЕ

ДОПУСКАЕТСЯ.

2. ПРИ НЕОБХОДИМОСТИ КОНТРОЛЯ НЕСКОЛЬКИХ УЗЛОВ (СТУПЕНЕЙ) НЕ

СНИМАЙТЕ ОДНОВРЕМЕННО ВСЕ ЗАГЛУШКИ ОКОН ОСМОТРА ЭТИХ УЗЛОВ.

3. СНЯТУЮ ЗАГЛУШКУ УСТАНАВЛИВАЙТЕ НА СВОЁ ОКНО. ПРЕДВАРИТЕЛЬНО

НАНЕСИТЕ НА РЕЗЬБОВУЮ И ЦИЛИНДРИЧЕСКУЮ ПОВЕРХНОСТЬ ЗАГЛУШКИ
ГРАФИТОВУЮ СМАЗКУ ПФМС- 4С.

4. ПРИ ОБНАРУЖЕНИИ ДЕФЕКТОВ: ЗАБОИН, ТРЕЩИН, ВМЯТИН, ПРОГАРОВ -

ВОПРОС О ДАЛЬНЕЙШЕЙ ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ РЕШИТЕ С
ПРЕДСТАВИТЕЛЕМ ПОСТАВЩИКА. ПОВРЕЖДЕНИЕ ЛОПАТОК КОМПРЕССОРА
ОЦЕНИТЬ ПО ДОПУСТИМЫМ НОРМАМ, КОТОРЫЕ ПРИВЕДЕННЫ В МОДУЛЕ
ДАННЫХ

96-А-72-30-00-00А-600А-А

.

5. ПОСЛЕ ОКОНЧАНИЯ РАБОТ ТЩАТЕЛЬНО ОСМОТРИТЕ КОРПУСА ДВИГАТЕЛЯ И

ДВИГАТЕЛЬНЫЙ ОТСЕК.

Процедура:

1.

Подготовительные работы

1.1.

Откройте люки для осмотра проточной части двигателя (

30-И-11-22-00-00А-031А-А

).

2.

Осмотр проточной части двигателя

Осмотру подлежат:……
-

проточная часть КНД

-

проточная часть КВД

-

проточная часть камеры сгорания

-

проточная часть турбины высокого (ТВД) и низкого (ТНД) давления

-

проточная часть форсажной камеры и сопла.

2.1.

На  корпусах  двигателя  предусмотрены  окна  для  контроля  состояния  рабочих  лопаток
компрессора  (

96-А-72-00-00-01А-312А-А

,

96-А-72-00-00-02А-312А-А

)  и  турбины  (

96-А-72-00-

00-05А-312А-А

), а также полостей ОКС (

96-А-72-00-00-04А-312А-А

).

2.2.

Трубки эндоскопа (

рис. 1

,

4

) или бороскопа «Олимпас» (

рис. 2

,

3

) подбираются по размерам

окон осмотра. Для осмотра рабочих лопаток:
-

КНД, ТНД и ТВД - смотровая трубка бороскопа

∅8 или ∅10 , либо ЭТЖ ∅8,5 мм,

-

КВД - смотровая трубка

∅5,5 мм (ЭТЖ) или ∅6 (бороскоп).

2.3.

При определении величины дефектов используется:
-

на рабочих лопаток КНД - державка 880.797,

-

на рабочих лопаток КВД - державка 880.798,

2.4.

Подготовьте  жесткий  эндоскоп  или  бороскоп  «Олимпас» (

рис. 2

)  к  работе  согласно

инструкции по его эксплуатации.

2.5.

Произведите  осмотр  внутренних  полостей  проточной  части  двигателя  согласно  модулей
данных

96-А-72-00-00-01А-312А-А

,

96-А-72-00-00-02А-312А-А

,

96-А-72-00-00-04А-312А-А

,

96-

А-72-00-00-05А-312А-А,



3.

Заключительные работы

3.1.

Закройте люки



 самолёта.

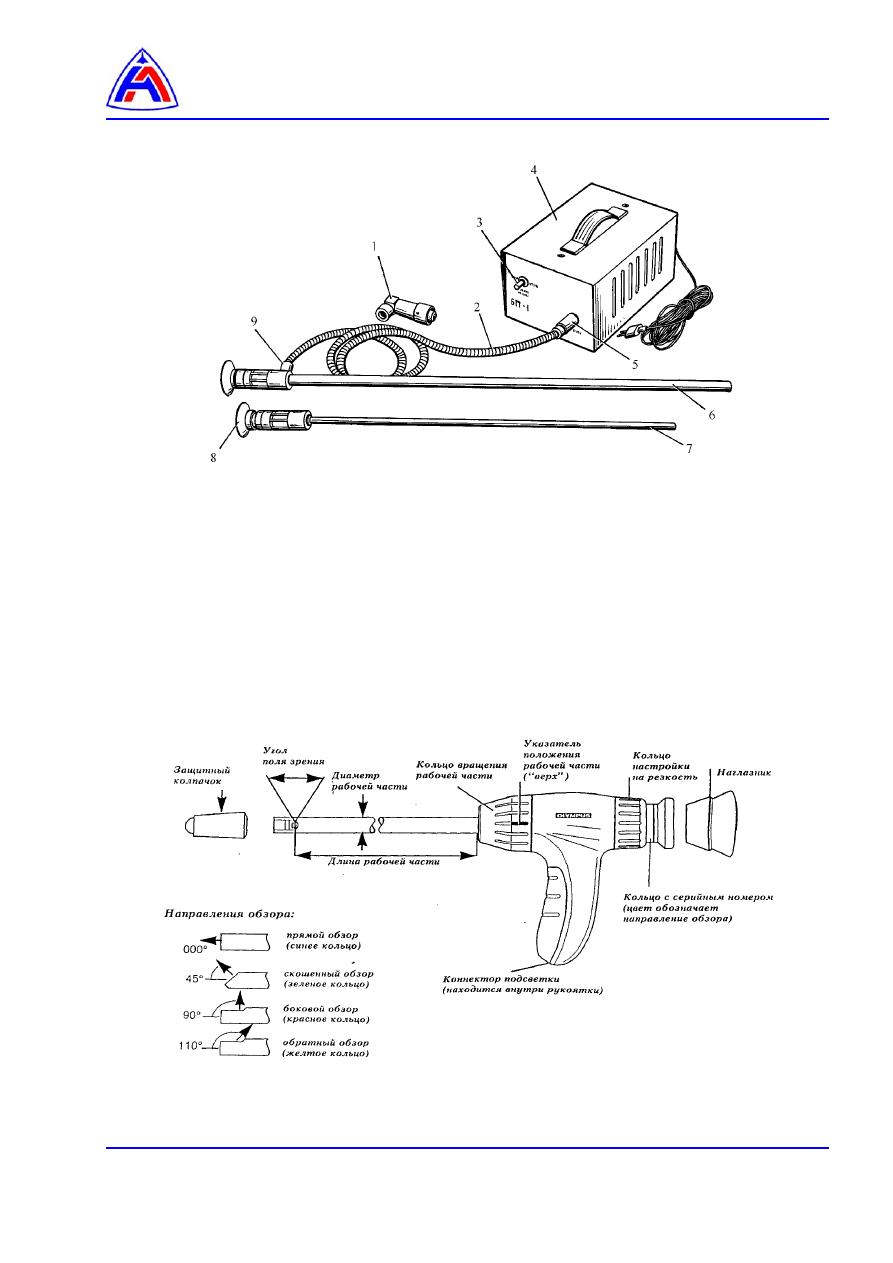

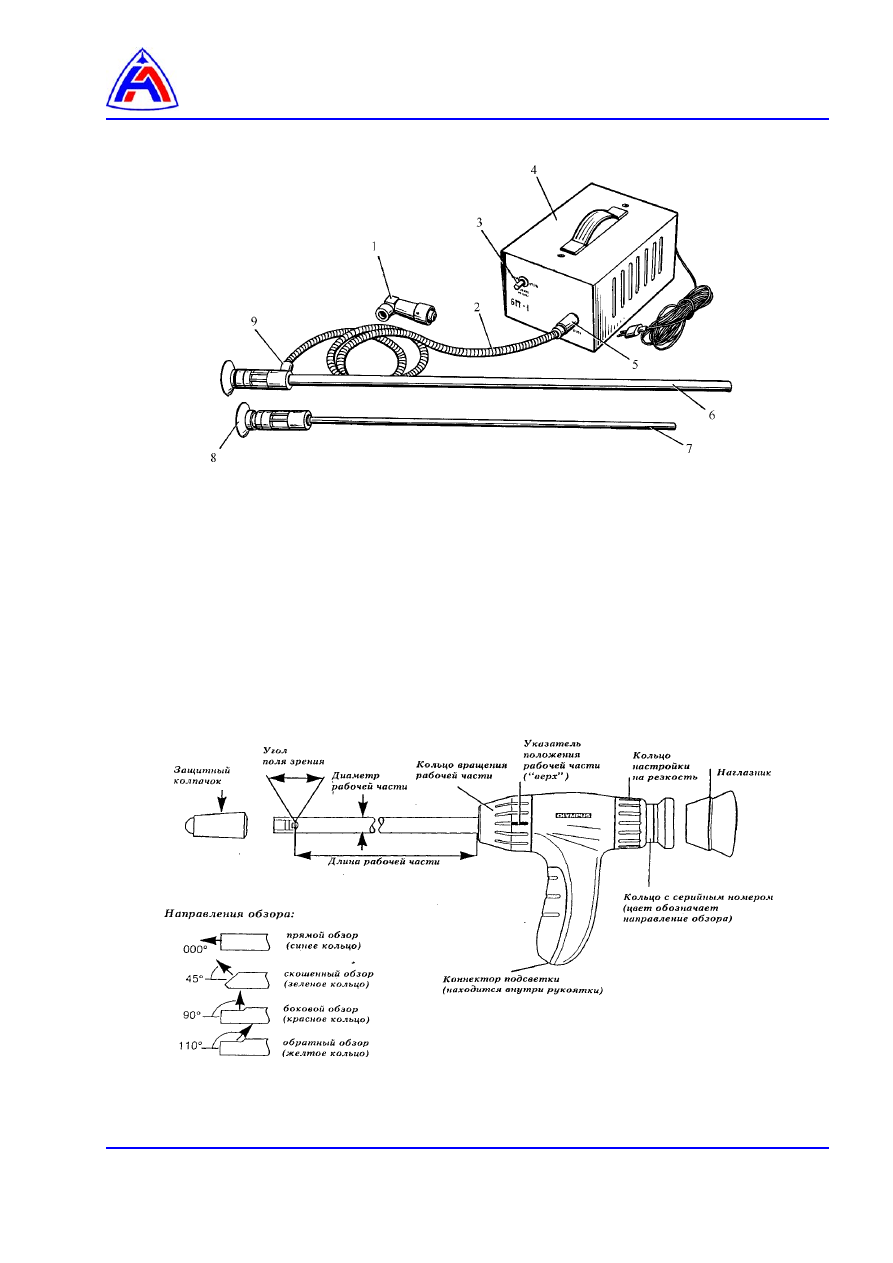

1 – окуляр угловой
2 – световод
3 – переключатель режима подсвета
4 – блок питания
5 – гнездо подсоединения световода
6 – трубка смотровая

∅ 8,5 мм

7 – трубка смотровая

∅ 5,5 мм

8 – наглазник
9 – штуцер



Рис. 1  Эндоскоп типа ЭТЖ










Рис. 2   Жесткий эндоскоп (бороскоп) OLYMPUS

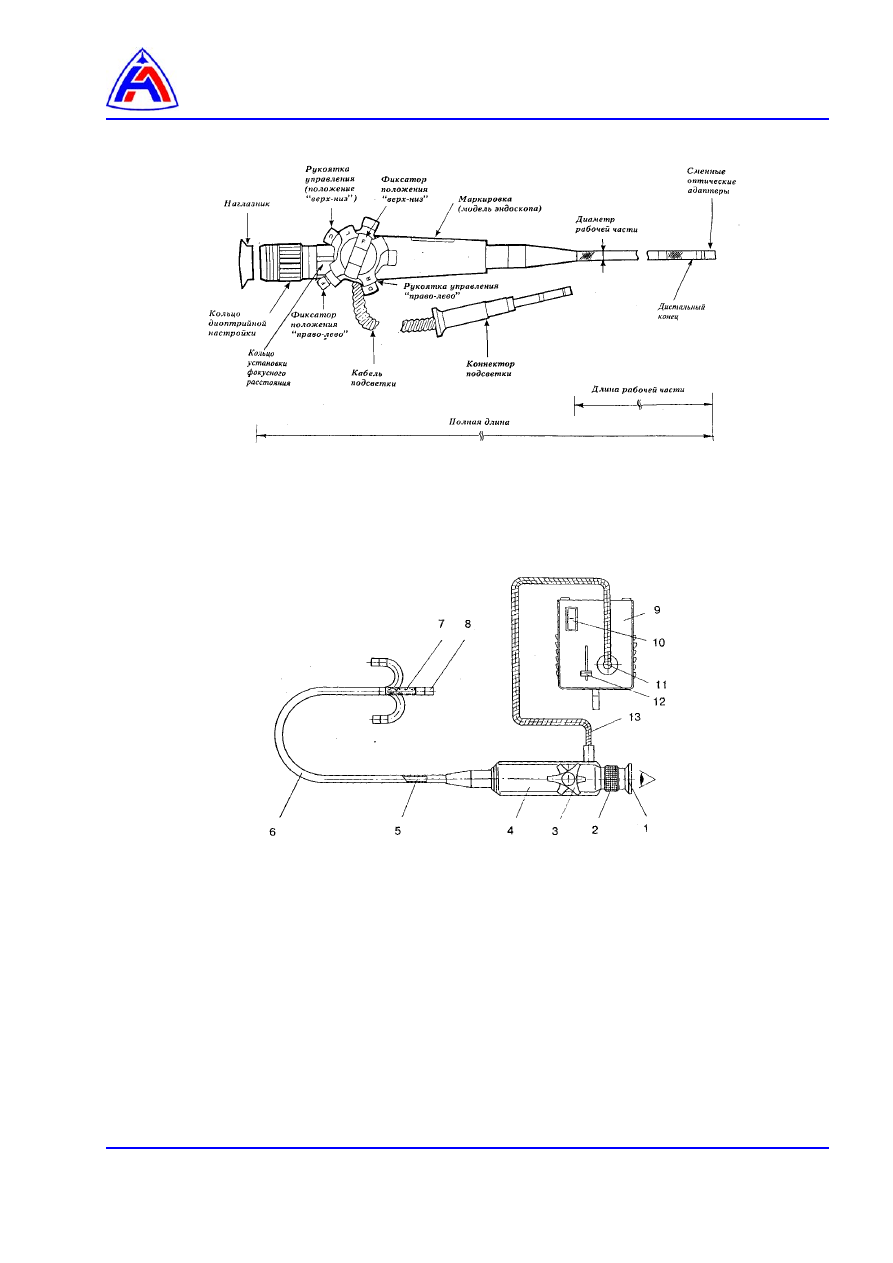

Рис. 3   Гибкий эндоскоп OLYMPUS серии OES











1  -  окуляр
2  -  диоптрийное кольцо
3  -  ручки управления
4  -  корпус
5  -  световод изображения
6  -  погружаемая часть
7  -  дистальная часть
8  -  объектив
9  -  осветительный блок

10  -

выключатель электропитания (сети)

11  -

разъем световода

12  -

ручка регулятора освещения

13  -

световод освещения



Рис. 4   Эндоскоп технический гибкий (ЭТГ)
