4.

Осмотр ОКС фиброскопом «Олимпас» проводите по следующей технологии

4.1.

Введите  ЭТГ  (бороскоп)  в  верхнее  окно  осмотра  жаровой  трубы  через  окно  наружного
контура и окно на корпусе ВВТ.

4.2.

За счет управления дистальным концом ЭТГ (бароскопа) и поворота его вокруг оси, введите
его  в  жаровую  трубу  на  всю  длину.  При  вводе  конца  ЭТГ  обогните  профиль  внутренней
поверхности  (

9,  рис. 1, л. 2

)  жаровой  трубы  в  направлении  против  движения  часовой

стрелки.

Путем  медленного  вытягивания  ЭТГ  (бароскопа)  и  управления  его  дистальным  концом,
осмотрите жаровую трубу, топливные форсунки ОКС и лопатки соплового аппарата ТВД со
стороны входных кромок.

При осмотре убедитесь в отсутствии трещин, прогаров, короблений, эрозии металла и т.п.

Примечание.  При  наличии  замечаний  по  осмотру,  вопрос  дальнейшей  эксплуатации

двигателя решить с представителем Поставщика.

4.4.

Извлеките ЭТГ (бароскоп) из жаровой трубы ОКС. При этом управляйте дистальным концом
во избежание его повреждения.

4.5.

Введите  ЭТГ  (бароскоп)  в  жаровую  трубу  на  всю  длину  по  профилю  жаровой  трубы  в
направлении по движению часовой стрелки и осмотрите по п.п. 4.3 и 4.4

5.

Монтаж заглушек на корпусе ВВТ

5.1.

Осмотрите  устанавливаемую  заглушку - деформация  и  механические  повреждения  не
допускаются. Контактные поверхности заглушек смажьте смазкой ПФМС-4С.

5.2.

Установите заглушку с ключом 880.513 в окно осмотра.

5.3.

Поверните заглушку на 90° по часовой стрелке до упора; снимите фиксатор (

2, рис. 3

).

5.4.

Завинтите  самоконтрящуюся  гайку  (

2,  рис. 1, л. 1

)  заглушки  вращением  ключа  по  часовой

стрелке  воротком  (

1,  рис. 3

)  до  срабатывания  предельного  устройства  (

5

),  которое

сопровождается щелчком.

5.5.

Снимите ключ (

4

) с гайки заглушки.

5.6.

Отвинтите стержень (

3

) и снимите его с заглушки.

5.7.

Проконтролируйте, чтобы направление осей риски «В» и выступа «Г» совпадали.

5.8.

Проконтролируйте размер L (

рис. 1, л. 1

).

5.8.1.

Навинтите  направляющую  (

4,  рис. 4

)  мерителя 880.647 за  наконечник  (

1

)  на  резьбовой

хвостовик заглушки (

3, рис. 1, л. 1

) на корпусе ВВТ до упора.

5.8.2.

При  правильном  монтаже  заглушки  (

3

)  торец  «А»  трубы  (

2,  рис. 4

)  мерителя  должен

находиться между рисками наконечника (

1

) мерителя.

6.

Монтаж заглушек на корпусе наружного контура

6.1.

Осмотрите  устанавливаемую  заглушку - деформация  и  механические  повреждения  не
допускаются. Контактные поверхности заглушек смажьте смазкой ПФМС-4С.

6.2.

Введите заглушку (

1, рис. 1, л. 1

) на корпусе наружного контура с ключом 880.605 в окно на

корпусе наружного контура.

6.3.

Поворачивая  ключ 880.605 за  шестигранник  (

3,  рис. 2

)  по  часовой  стрелке,  завинтите

заглушку до упора.

6.4.

Вывинтите из заглушки ключ 880.605. Снимите ключ с заглушки.









7.

Заключительные работы

7.1.

Отключите и расстыкуйте эндоскоп (Инструкция по эксплуатации бароскопа или ЭТГ (

96-А-

AG-00-00-00А-000А-А

)).

7.2.

Закройте люкb самолета.

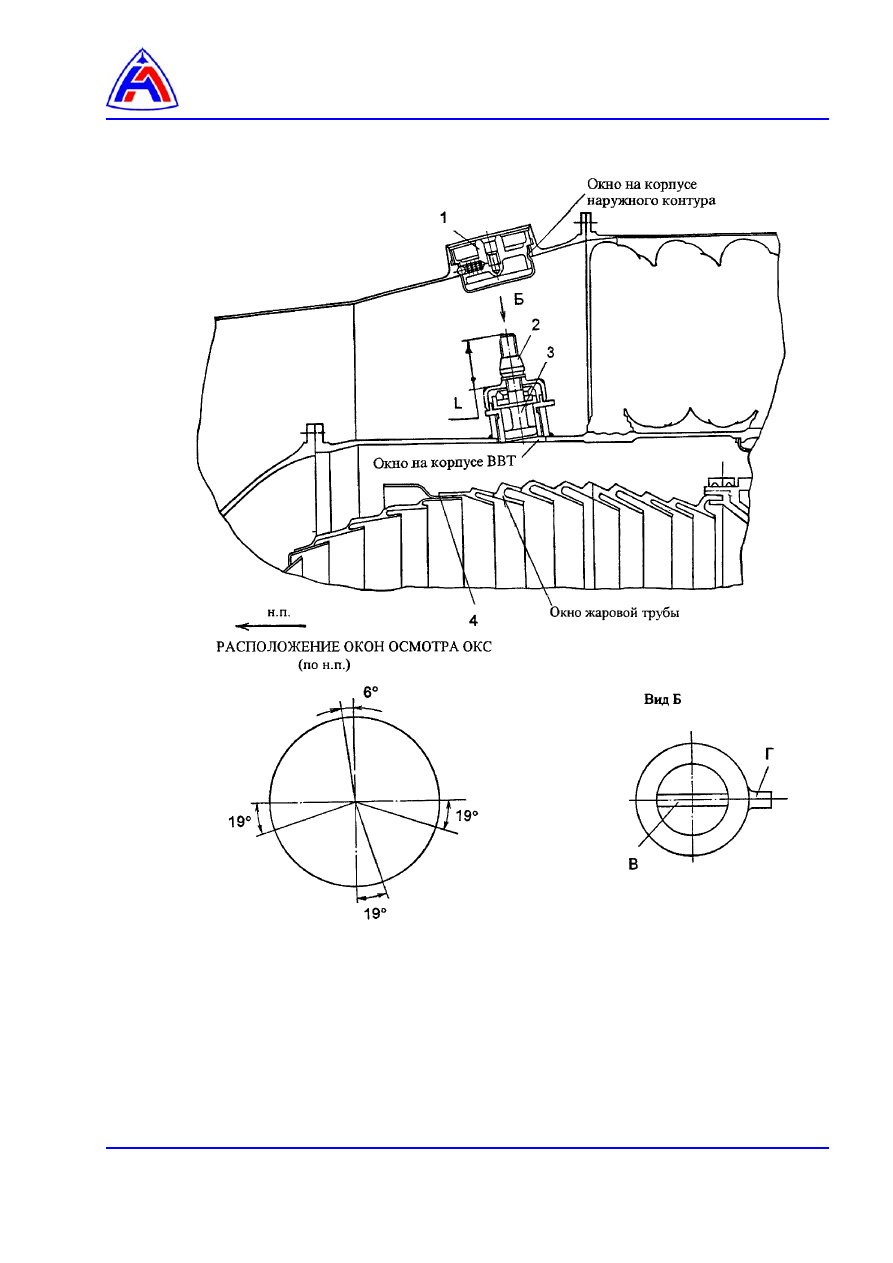

1 – заглушка на корпусе наружного контура
2 – гайка самоконтрящаяся
3 – заглушка на корпусе ВВТ
4 – труба жаровая



Рис. 1   Осмотр ОКС

(лист 1 из 2)

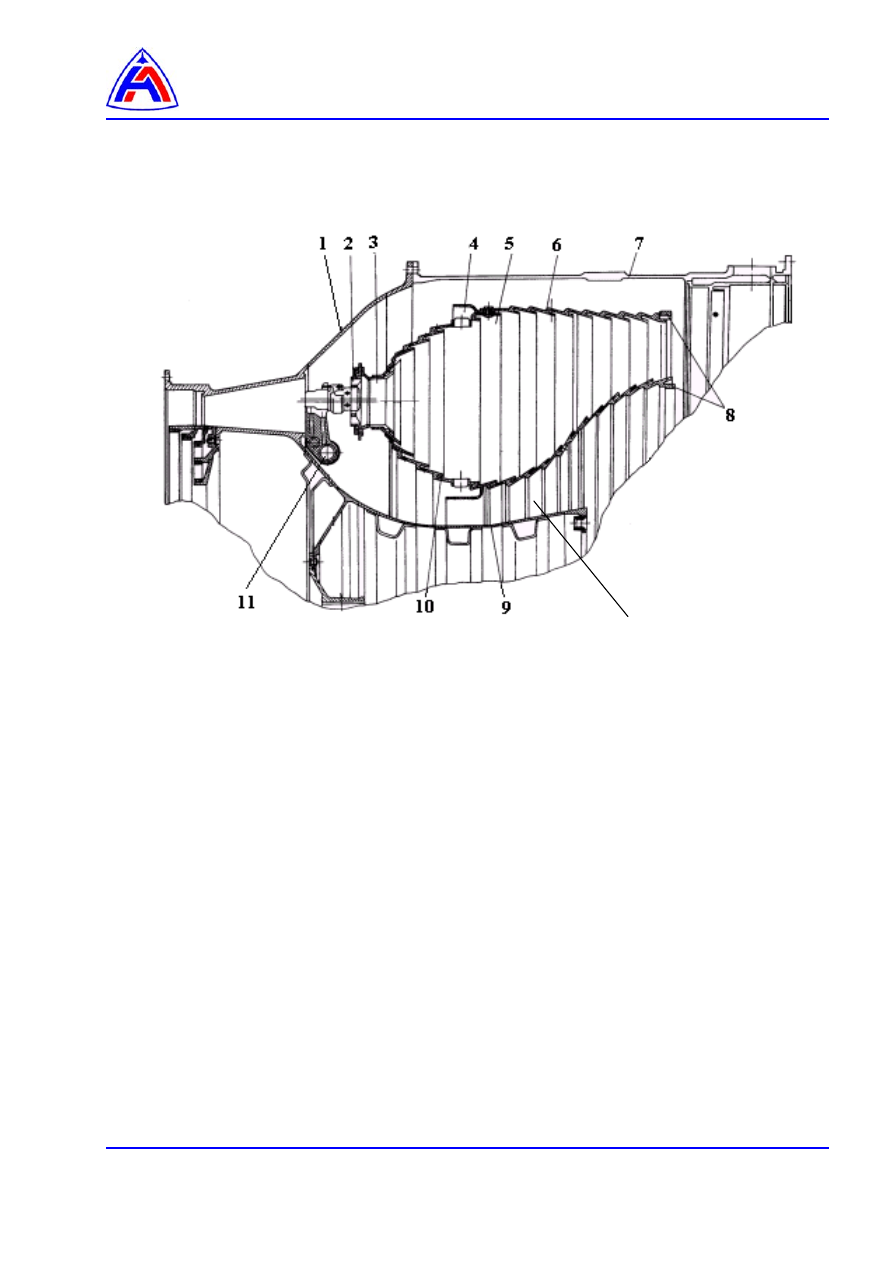

1 – наружный корпус
2 – лопаточный завихритель
3 – камера смещения
4 – воздухозаборник
5 – жаровая труба
6 – смесительные отверстия
7 – корпус теплообменника
8 – фланцы
9 – внутренний корпус
10 – кольцевая щель
11 – внутренняя поверхность жаровой трубы





Рис. 1   Осмотр ОКС

(лист 2 из 2)
