Двигатель АЛ-31ПФ. Руководство - часть 52



Регулировка дозатора 4033

 96-А-72-00-00-12А-271А-А





2004-06-30







Регулировка дозатора 4033

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………….………….…………...…………………………

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

1





Процедура ………………………………………………………………………………………….…….

2



 1

Подготовительные работы ………………………………………………………………….….

2

 2

Регулировка дозатора ………………………………………………………………………..  .

2



 3

Заключительныеработы …………………………………………………………………...…..

2



Перечень рисунков

 1  Дозатор 4033…………………………………………………………………..………..……….



3

 2  Винт регулировки интенсивности впрыска топлива

 …………………..........……

4



Ссылки: нет.

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А

Схема люков



Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет.

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока ГОСТ 18143-72

0,6-ТС-12Х18Н10Т




2 м

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности





Регулировка дозатора 4033

 96-А-72-00-00-12А-271А-А





2004-06-30







ВНИМАНИЕ!  ДАННЫЕ  РАБОТЫ  ВЫПОЛНЯЮТСЯ  ТОЛЬКО  ПРЕДСТАВИТЕЛЯМИ  ЗАВОДА-

ПОСТАВЩИКА ДВИГАТЕЛЯ.

Процедура:

1.

Подготовительные работы





1.1.

Откройте люк  самолета для подхода к агрегату 4033 (

30-И-11-22-00-00А-031А-А

).

2.

Регулировка дозатора

Если величина давления Р

ДОЗАТ

на импульсе не укладывается в норму (42…50 кгс/см

2

), то

произведите  регулировку  винтом  интенсивности впрыска  топлива  в  агрегате 4033 (

рис. 1,

поз. 4

).

Примечание. При завинчивании винта

4

 давление топлива за дозатором (Р

ДОЗАТ

)

уменьшается, а при отвинчивании – увеличивается.

2.1.

Произведите регулировку винтом дозатора в следующей последовательности:
–  расконтрите и отверните колпачок

1

 (

рис. 2

)

–  отверните контргайку

2

на 1 оборот, при этом придерживайте винт

4



–  поверните на требуемое число оборотов регулировочный винт

4



–  заверните контргайку

2

, при этом  придерживайте винт

4

 от поворота

–  заверните колпачок

1

, законтрите его проволокой и опломбируйте.

Один оборот винта

4

 изменяет давление Р

ДОЗАТ

примерно на 3,5 кгс/см

2

.

Допускается диапазон регулировки по винту не более ± 1, 5 оборота.

Вылет регулировочного винта (

L винта рис. 2

) относительно корпуса агрегата не должен

превышать 24 мм.

3.

Заключительные работы.

3.1.

Запишите в паспорте на агрегат 4033:
–  величину регулировки (в оборотах винта)
–  полученную величину давления (Рдозатора)
–  величину вылета винта (L винта)

3.2.

Закройте люк самолёта















Регулировка дозатора 4033

 96-А-72-00-00-12А-271А-А





2004-06-30

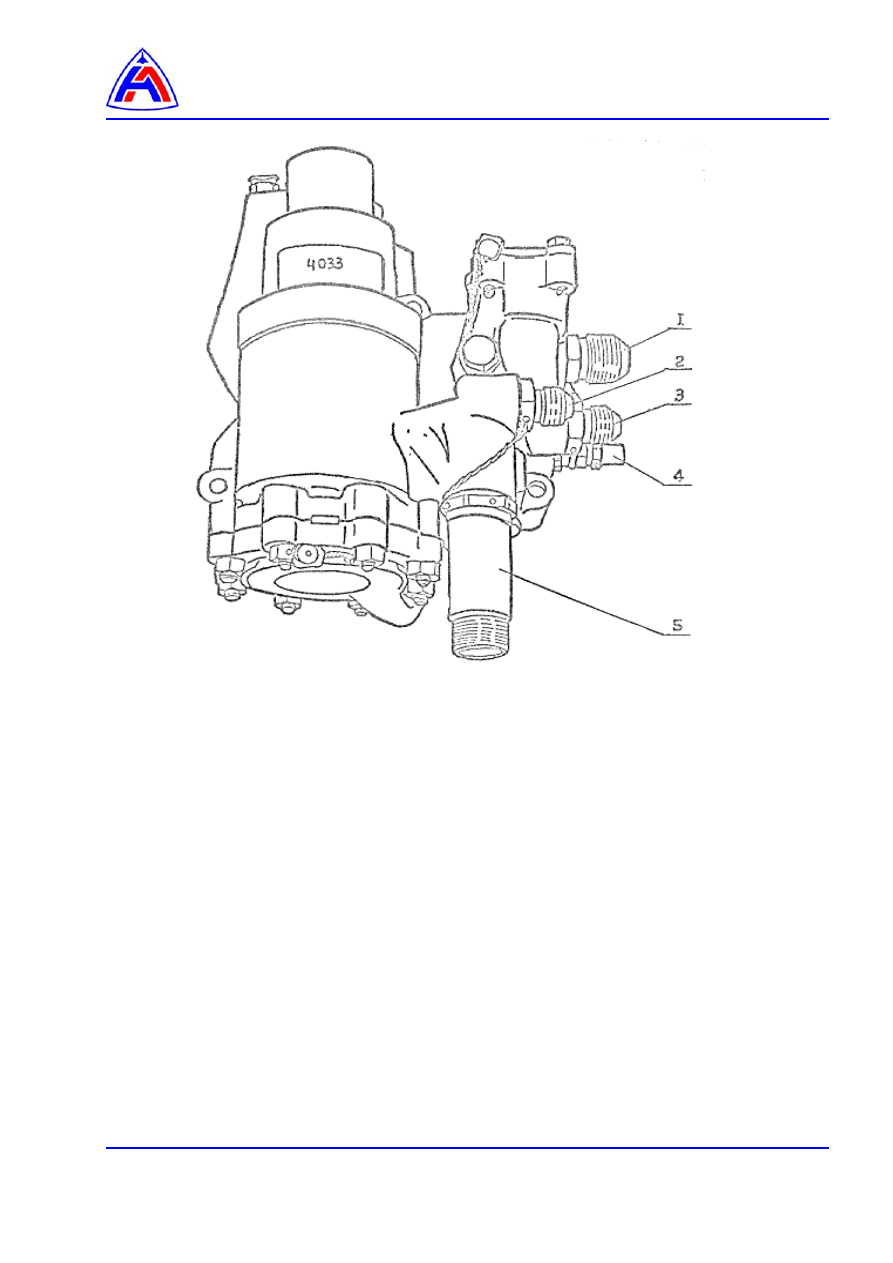

1.  штуцер «ВХОД» (подачи топлива в дозатор)

2.  штуцер «СЛИВ» (подачи топлива на слив)

3.  штуцер «ВЫХОД» (подачи топлива к форсункам огневой дорожки)

4.  винт регулировки интенсивности впрыска топлива

5.  электромагнитный клапан









Рис. 1  Дозатор 4033









Регулировка дозатора 4033

 96-А-72-00-00-12А-271А-А





2004-06-30













5

4

L винта

3,2

1

2

3











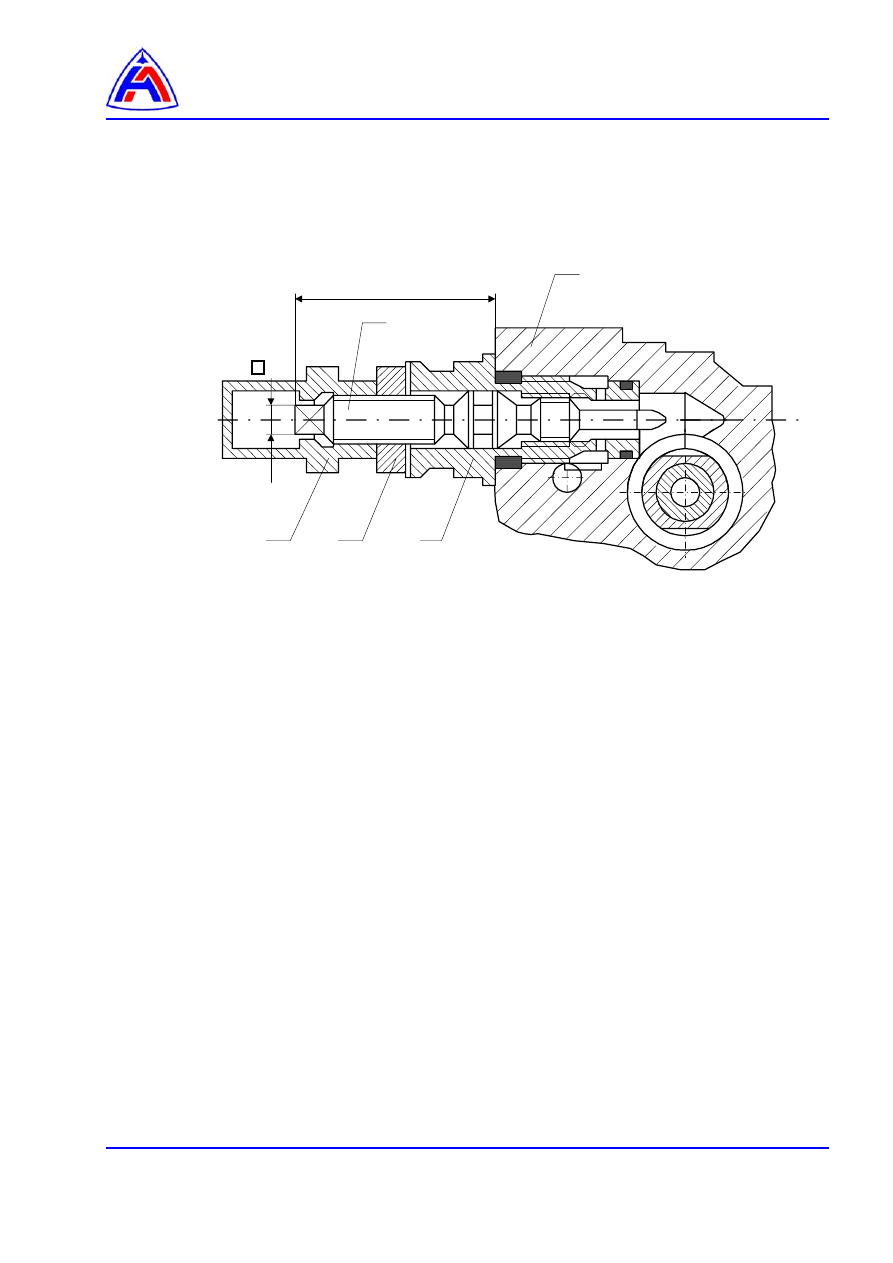

1.  колпачок

2.  контргайка

3.  корпус винта

4.  винт регулировочный

5.  корпус дозатора











Рис.2 Винт регулировки интенсивности впрыска топлива












L винта

   4

С

5
