Двигатель АЛ-31ПФ. Руководство - часть 51



Проверка и регулировка величины давления топлива за насосом

НП-160Д

 96-А-72-00-00-11А-271А-А





2004-06-30

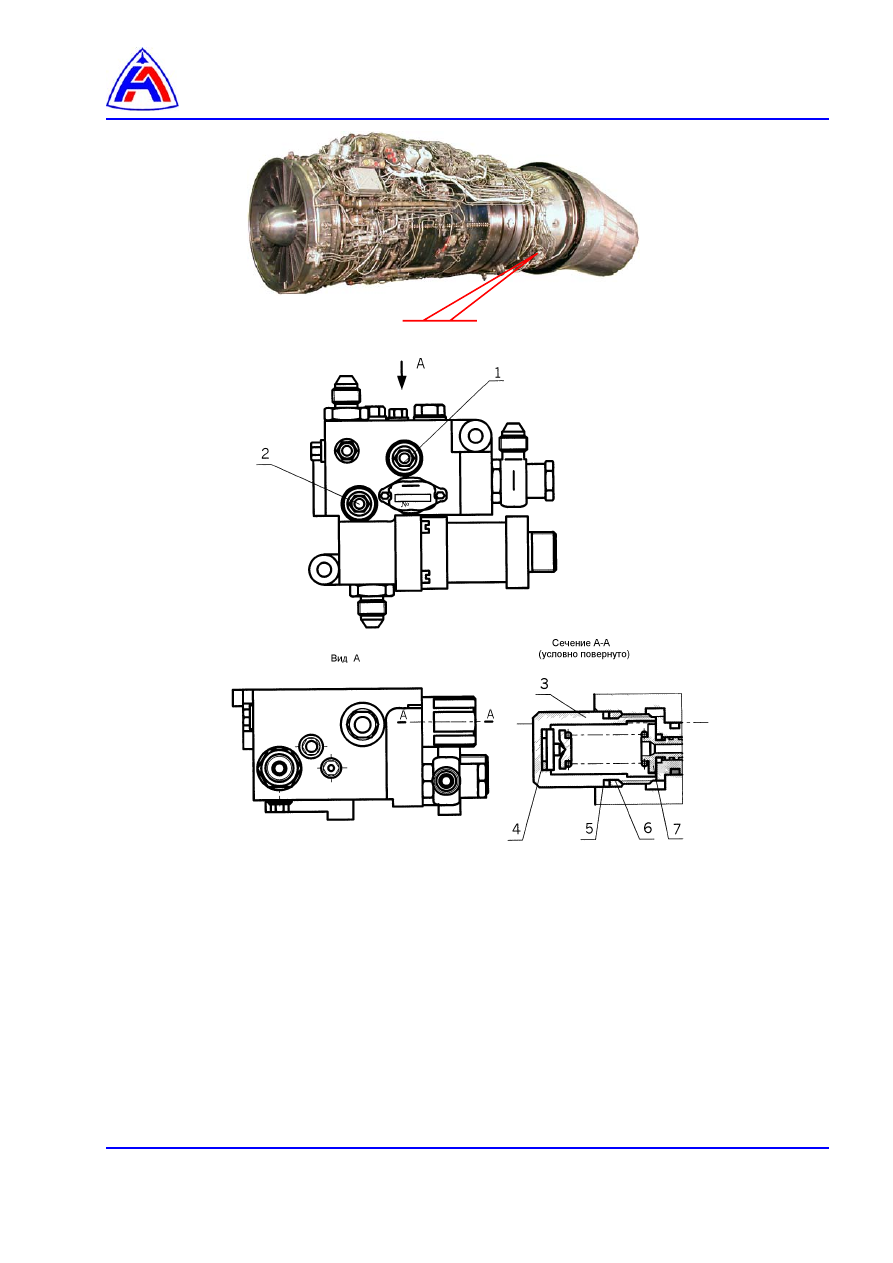

1 – дроссельный пакет гидроредуктора на линии слива
2 – дроссельный пакет гидроредуктора на линии подвода

давления от качающего узла НР

3 – крышка клапана постоянного давления
4 – шайба регулировочная Ж64НК 11,2-14
5 – кольцо защитное
6 – кольцо 021-024-19-2-061
7 – золотник


Рис. 2  Общий  вид  агрегата  АУПН



Проверка и регулировка величины давления топлива за насосом

НП-160Д

 96-А-72-00-00-11А-271А-А





2004-06-30















































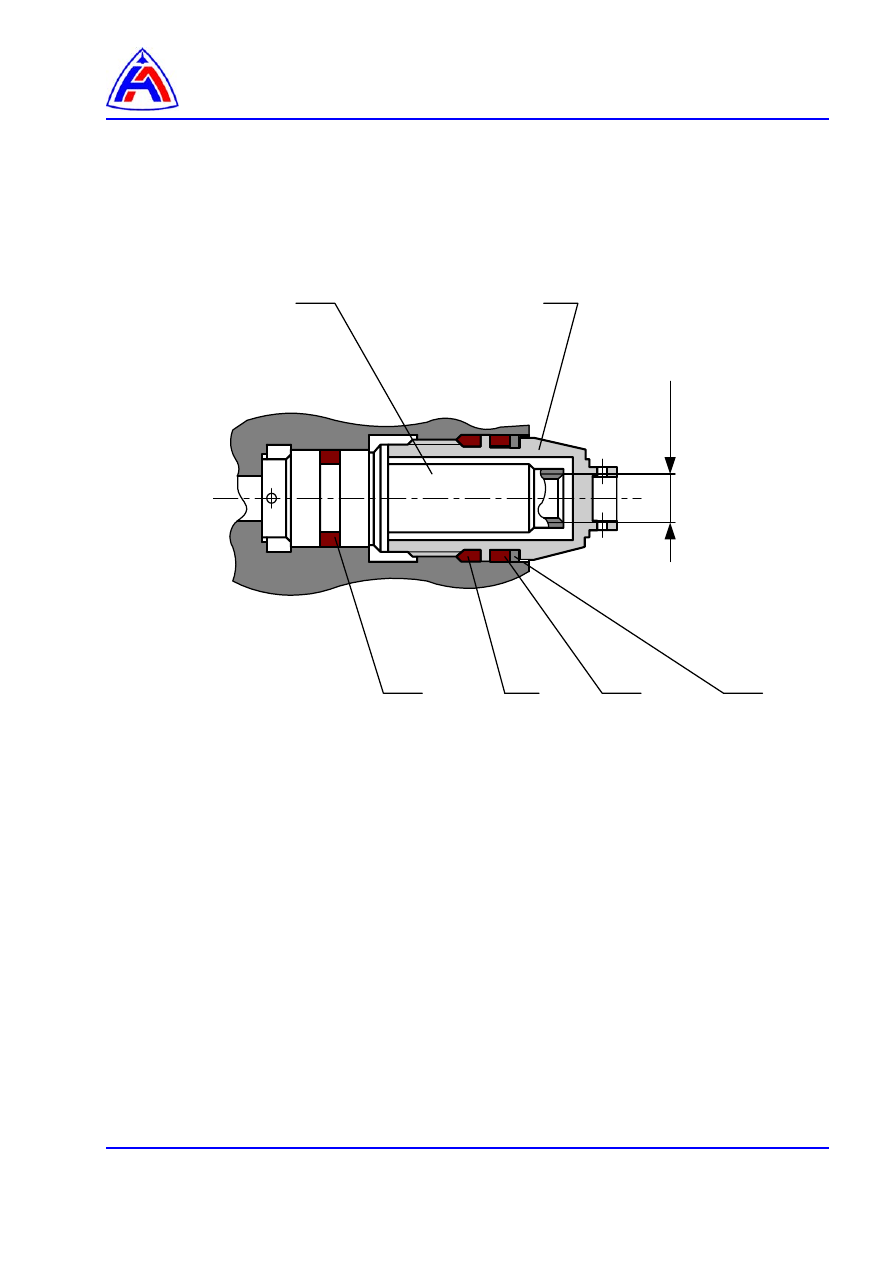

1 - дроссельный пакет
2 - заглушка
3 – шайба защитная
4 - кольцо 011-014-19-2-061
5 – кольцо 011-014-19-2-046
6 – кольцо 008-011-19-2-046





Рис.3   Унифицированный  дроссельный  пакет



М

5-5

Н

6Н

1

2

6

5

4

3



Проверка и регулировка величины давления топлива за насосом

НП-160Д

 96-А-72-00-00-11А-271А-А





2004-06-30

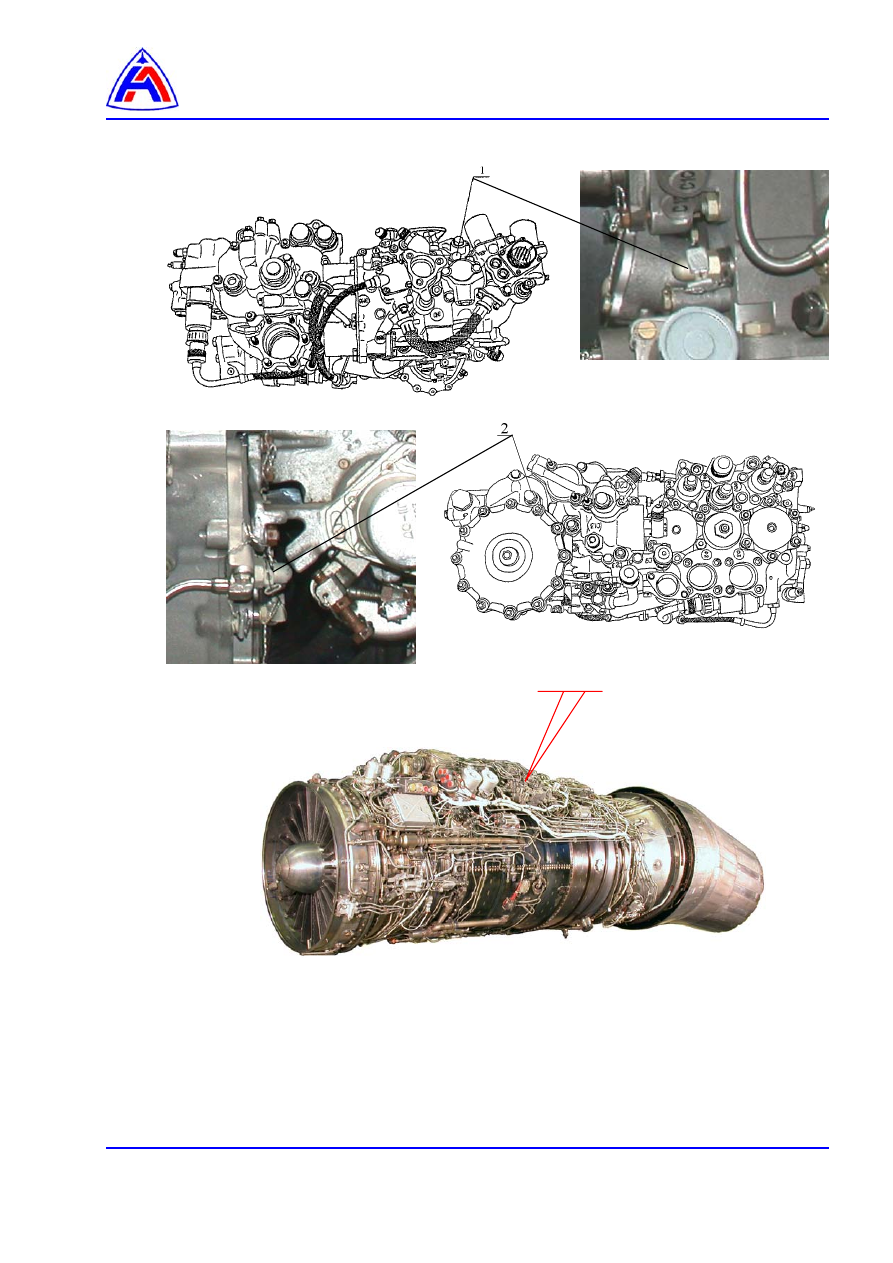

1- упор на закрытие золотника управления соплом (С34)
2 - упор на открытие золотника управления соплом (С18)



Рис. 4  Общий  вид  агрегата  РСФ



Проверка и регулировка величины давления топлива за насосом

НП-160Д

 96-А-72-00-00-11А-271А-А





2004-06-30

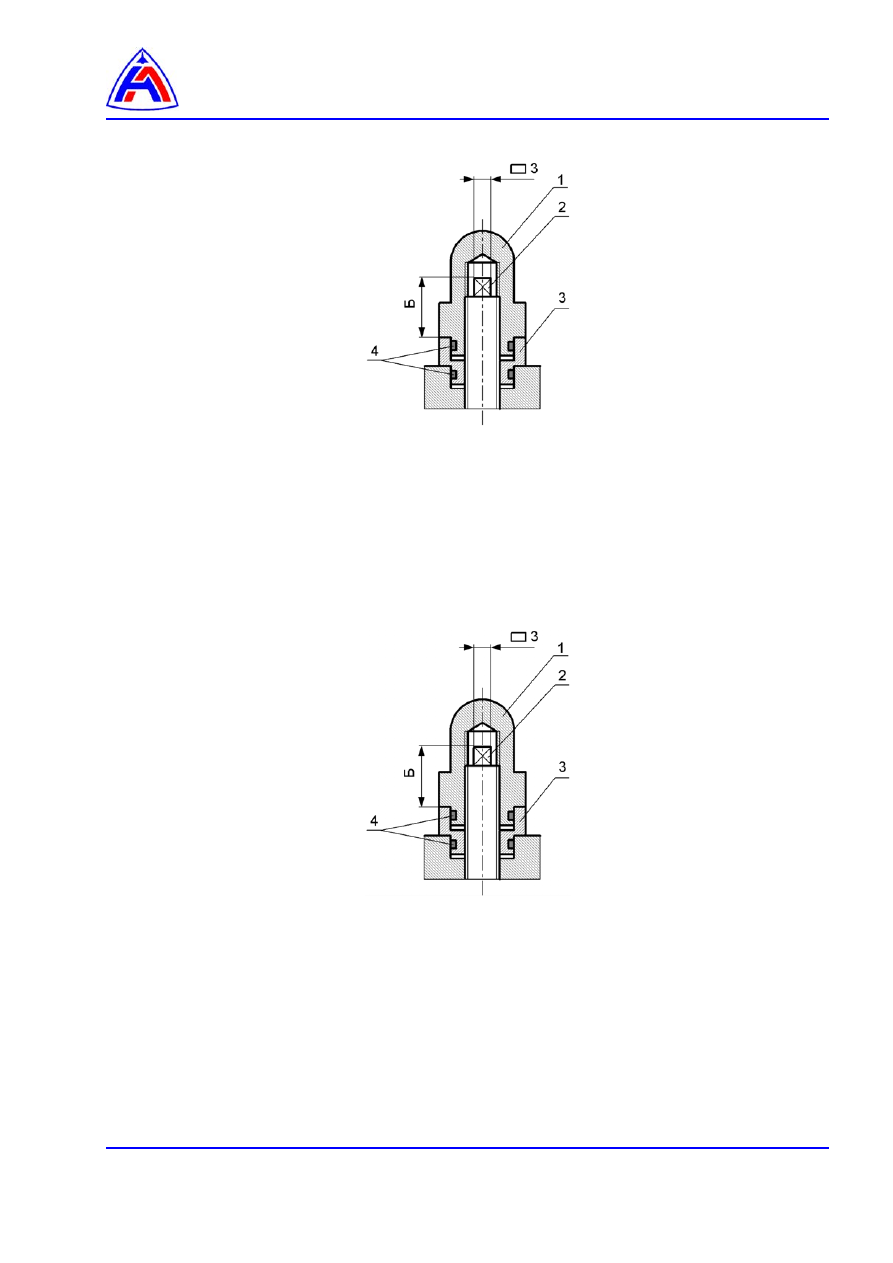

1 – колпачок
2 – винт регулировочный
3 – контргайка
4 – кольцо 007 010-19-2-046



Рис. 5   Винт С34 агрегата РСФ регулировки упора золотника управления РС на

закрытие












1 – колпачок
2 – винт регулировочный
3 – контргайка
4 – кольцо 007 010-19-2-046



Рис. 6 Винт С18 агрегата РСФ регулировки упора золотника

 управления РС на открытие
