Отладка двигателя после монтажа регулятора сопла и форсажа

(РСФ)



 96-А-72-00-00-10А-271А-А





2004-06-30






























3, 11 - кольца уплотнительные

P144 - жиклёр

6

-

шайба защитная

С33 - винт регулировочный



С23 - пакет дроссельный

1 - колпачок

9

-

фильтр-редуктор

2 - заглушка

10

-

штуцер замера Р

2

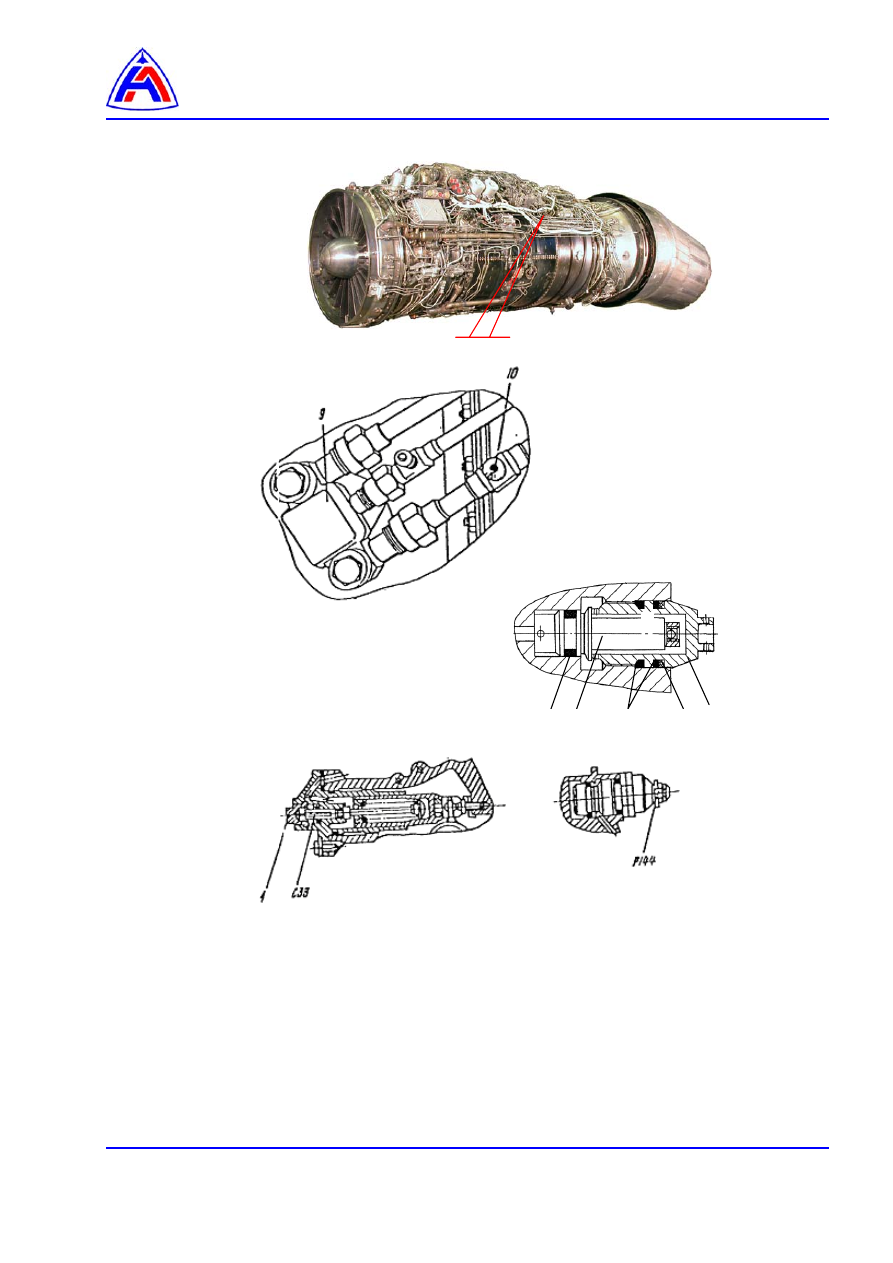

Рис. 1 Отладка двигателя после замены РСФ  (лист 2 из 2)






11  С33         3             6     2



Отладка двигателя после монтажа регулятора сопла и форсажа

(РСФ)



 96-А-72-00-00-10А-271А-А





2004-06-30

























































1 – заглушка
2 - шайба защитная
3,4 - кольца уплотнительные
Ф25 - пакет дроссельный

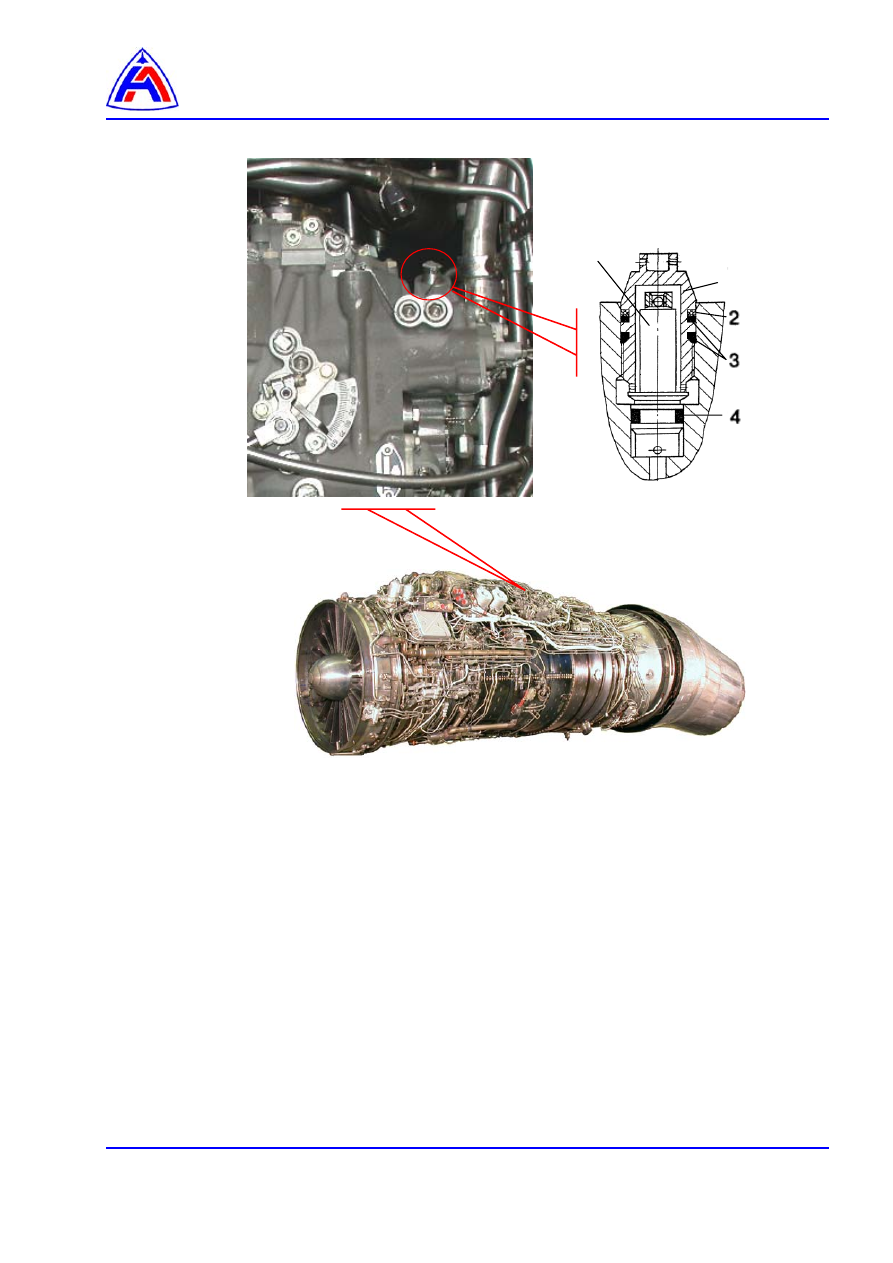

Рис. 2  Регулировка скорости нарастания

расхода топлива ФК




Ф25

1



Проверка и регулировка величины давления топлива за насосом

НП-160Д

 96-А-72-00-00-11А-271А-А





2004-06-30







Проверка и регулировка величины давления топлива

 за насосом НП-160Д

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………..……….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

  2





Процедура ………………………………………………………………………………………….…….

2



 1

Подготовительные работы ………………………………………………………………….….

2

 2

Проверка давления топлива…………………………………………………………………...

2



 3

Регулировка давления топлива за насосом………………………………………………….

3



 4

Проверка и регулировка величины провала давления за насосом НП-160Д
при движении сопла на закрытие.……………………………………………………….…...

3



 5



Проверка и регулировка величины провала давления за насосом НП-160Д
при движении сопла на открытие ………………………………………………………..…..

4

 6



Заключительные работы

 ………………………………………………………………………………………………………..……..



5



Перечень рисунков

 1

Схема  подсоединения  манометра  замера  давления  за  насосом  НП-160……..

6



 2

Общий  вид  агрегата  АУПН …………………………………………………………….…….

7



 3

Унифицированный  дроссельный  пакет …………………………………………….…..….

8



 4

Общий  вид  агрегата  РСФ ………………………………………………………………....….

9



 5

Винт С34 агрегата РСФ регулировки упора золотника управления РС





на закрытие……………………………………………………………………….….…..……..

10



 6

Винт С18 агрегата РСФ регулировки упора золотника управления РС





на открытие ...………………………………………………………………………..………....

10



Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-72-00-00-01А-330А-А

Подготовка АРМ ДК-30(СД) к опробованию двигателя

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Пульт АРМ ДК-30 (СД)  1

шт.

КПА ПВД

1

шт.



Проверка и регулировка величины давления топлива за насосом

НП-160Д

 96-А-72-00-00-11А-271А-А





2004-06-30







Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока ГОСТ 18143-72

0,6-ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




2 м
1 м

Дроссельные пакеты 4…42 ОСТ 1 13556-79



1 комплект

Регулировочные шайбы Ж64НК 11,2-14



 1

комплект

Кольца ОСТ 1 00980-80

007-010-19-2-046
008-011-19-2-046
011-014-19-2-046
011-014-19-2-061
021-024-19-2-061




2 шт.
1 шт.
1 шт.
1 шт.
1 шт.



Кольцо 21-1,5-1 ОСТ 1 10292-71



1 шт.

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

Процедура:

1.

Подготовительные работы

1.1.

Подготовьте двигатель к опробованию (РЭ самолета).

1.2.

Откройте люки АГРЕГАТЫ  ДВИГАТЕЛЯ, АГРЕГАТЫ  ВКА. и люк подхода к агрегату АУПН
(

30-И-11-22-00-00А-031А-А

).

1.3.

Подключите к самолёту АРМ ДК (

96-А-72-00-00-01А-330А-А

)

1.3.

Подсоедините к штуцеру  (

1, рис.1

) датчик давления (0…250 кгс/см

2

) из комплекта АРМ ДК

для замера давления за насосом НП-160Д.

Примечание.  При подсоединении и отсоединении датчика закройте перекрывной кран (РЭ

самолета).

1.4.

Подключите КПА-ПВД к ПВД самолета (РЭ самолета).

2.

Проверка давления топлива

2.1.

Запустите двигатель (

96-А-72-00-00-01А-340А-А

).

Прогрейте двигатель на

n

2

 = 95% не менее двух мин.

Выйдите на  режим ”Максимал”.
Замерьте  давление  за  насосом  НП-160Д,  которое  должно  находиться  в  технологическом
допуске - Рнп = (160

± 10) кгс/см

2

.

Если  давление  Р

НП

  не  укладывается  в  допуск  необходимо  выполнить  его  регулировку  в

соответствии

п. 3.1

.

2.2.

Установите РУД режим работы двигателя

n

2



= 90 % (контролируйте по указателю в кабине).

Давление топлива за НП-160 должно быть не менее 160 кгс/см

2

.
