Отладка двигателя после монтажа регулятора сопла и форсажа

(РСФ)



 96-А-72-00-00-10А-271А-А





2004-06-30







Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока 0,8-ТС-12Х18Н10ТГОСТ 18143-72



1 м

Дроссельные пакеты 17…42

ОСТ 1 13556-79

 1

комплект

Дроссель топлива 1…20

ОСТ 13555-79

 1

комплект

Кольца ОСТ 1 00980-80

006-009-19-2-046
008-011-19-2-046
011-014-19-2-046
011-014-19-2-061




1 шт.
2 шт.
4 шт..
4 шт.



Жиклер 2255.01.130 - 03…07



1 комплект

Жиклер 2218.01.177 или 49НК5

1

комплект

Кольцо  9-1-1  ОСТ 1 10292-71



1 шт.

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура:

1.

Подготовительные работы.

1.1.

Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ (

30-И-11-22-00-00А-031А-А

).

1.2.

На вновь установленном агрегате РСФ:
–

поверните  винт  С33 (

рис. 1

)в  положение,  которое    соответствует  положению  С33

снятого агрегата РСФ (см. паспорт)

–

установите жиклер Р144 (

рис.1

) со снятого агрегата РСФ.

1.3.

Подключите к самолёту АРМ ДК (

96-А-72-00-00-01А-330А-А

).

1.4.

Подсоедините КПА-ПВД к камере полного давления основного ПВД

.



2.

Проверка начала прикрытия створок PC. Проверка включения охлаждения турбины и
диаметра PC на полном форсированном режиме.

2.1.

Запустите двигатель.
В процессе увеличения

n

2

 от "МГ" проконтролируйте:

–

n

2

  начала прикрытия створок PC ( при необходимости отрегулируйте согласно

 96-А-72-

00-00-07А-271А-А

)

–

по сигналу  "Охл"  включение охлаждения турбины, которое  индицируется  в АРМ ДК и
по указателю

t

4

 на экране КИСС в кабине самолета.

Прогрейте двигатель на

n

2

=95% - 2 минуты.

Включите форсаж.
Зафиксируйте диаметр PC на полном форсированном режиме.
Плавно переместите РУД на упор "Малый газ".
Проконтролируйте

n

2

 начала открытия створок PC и подсчитайте гистерезис.

При необходимости отрегулируйте согласно

 96-А-72-00-00-07А-271А-А.





Отладка двигателя после монтажа регулятора сопла и форсажа

(РСФ)



 96-А-72-00-00-10А-271А-А





2004-06-30







2.2.

Проверьте работу системы прикрытия РС на посадке с помощью КПА ПВД (

30-И-72-00-00-

00А-320А-А

).

3.

Проверка характеристики Дрс на гидроупоре в точке "Полный форсаж".

3.1.

Расконтрите отвинтите и снимите заглушку со штуцера

10

 (

рис1)

 замера давления P

 2.

.

3.2.

Запустите двигатель. Выйдите на "Максимал", затем на "Полный форсаж".

Примечание. На режиме "Полный форсаж"

n

2

 и

 t

4

 должны быть ниже, чем на максимальном

режиме. Допускается высвечивание сигнала ФОРСАЖ дискретно, с частотой
4-6 Гц.

Через 5…7 с  после  установки  РУД  на  упор  ПОЛНЫЙ  ФОРСАЖ  зафиксируйте  диаметр PC.
Диаметр PC на "гидроупоре" должен быть меньше диаметра PC на полном форсированном
режиме (

п. 2.1

) на 5…7 делений (20…30 мм).

При несоответствии Дрс указанным нормам отрегулируйте его (п. 4).

4.

Регулировка Дрс на гидроупоре.

4.1.

Определите необходимое количество оборотов и направление вращения винта С33 (

рис. 1

).

Один оборот винта изменяет диаметр PC на гидроупоре на 6 делений ИП.
Поворот винта по часовой стрелке увеличивает Дрс на гидроупоре.
Поворот винта против часовой стрелки уменьшает Дрс на гидроупоре.

Произведите регулировку винтом С33 в следующей последовательности:
–

расконтрите и отвинтите колпачок

 1

 винта С33

–

поверните винт С33 на требуемый угол

–

завинтите колпачок

 1

 винта С33 и законтрите проволокой

–

установите заглушку на штуцер

10

замера Р

2

 и законтрите проволокой.

4.2.

Проверьте результаты регулирования в следующем порядке:
–

запустите двигатель

–

выйдите на режим "Максимал" (проконтролируйте

n

1,

n

2,

t

4

)

–

включите "Полный форсаж" (контролируйте превышение

∆

n

1



и провал

∆

n

2

 на

соответствие  норме

∆

n

1

 +

∆

n

2



≤ 4 %).

При несоответствии отрегулируйте скорость раскрытия PC подбором дроссельного пакета
С23 в агрегате РСФ.
Уменьшение производительности дроссельного пакета уменьшает

∆

n

1

 +

∆

n

2

 и скорость

раскрытия PC.
Увеличение производительности  увеличивает

∆

n

1

 +



∆

n

2

 и скорость раскрытия PC.

Уменьшение производительности на 50 см3/мин уменьшает

∆

n

1



+

∆

n

2

 приблизительно

на 1 %.
Допустимо устанавливать дроссельные пакеты производительностью       200...700 см3/мин.

5.

Отладка включения форсажной камеры.

Работа производится, если в первых полетах после замены РСФ или после  монтажа нового
двигателя в условиях Н > 12 км и V

≈ 300…350 км/ч форсажная  камера не включается или

произошло ее самопроизвольное погасание.

5.1.

При  не включении форсажной камеры (система воспламенения топлива работает)
отрегулируйте диаметр PC в момент его предварительного раскрытия при воспламенении
топлива форсажной камеры жиклером Р144 перестройки

π

Т

.

Для  уменьшения  величины  раскрытия PC установите  жиклер  с  меньшей  проливкой.
Изменение  проливки  жиклера  на 100 см

3

/мин  приводит  к  изменению  Дрс  примерно  на 2

деления ИП.



Отладка двигателя после монтажа регулятора сопла и форсажа

(РСФ)



 96-А-72-00-00-10А-271А-А





2004-06-30







Одновременно с заменой жиклера Р144 произведите замену жиклера P

2

′ АПП-96 на жиклер

такой же проливки, как Р144  с допуском ± 20 см

3

/мин.

5.2.

При  погасании  топлива  в  ФК  в  момент  перехода  с  режима  минимального  форсажа  на
полный форсированный режим отрегулируйте скорость раскрытия PC.

Для  ее  уменьшения - замените  дроссельный  пакет  С23  на  пакет  меньшей
производительности, но не менее 200 см

3

/мин.

Если  на  двигателе  стоит  пакет  С23  с  производительностью  близкой    минимальной,  то
отрегулируйте скорость нарастания расхода топлива ФК.
Для ее увеличения замените дроссельный пакет Ф25 (

рис.2

) на пакет меньшей

производительности на 100…150 см

3

/мин.

Разрешается устанавливать при регулировке пакеты производительностью 350…1650
см

3

/мин.

Для регулировки дроссельными пакетами С23 (Ф25):
–

расконтрите и отверните заглушку

2

 (

рис. 1

) или заглушку

1

 (

рис. 2)



–

извлеките из агрегата дроссельный пакет С23 (Ф25)

–

установите  новое  уплотнительное  кольцо

11

  (

рис.1

)  или  кольцо

4

  (

рис. 2

)  на

подобранный дроссельный пакет (фторопластовую защитную шайбу не меняйте)

–

установите дроссельный пакет

–

установите на заглушку новое уплотнительное кольцо

3

 (

рис. 1 и 2

)

–

смажьте чистым маслом МС-8П уплотнительные кольца

–

завинтите заглушку и законтрите.

Примечание.  Допускается  произвести  дополнительную  регулировку  Дрс  на  гидроупоре

винтом  С33  для  уменьшения  Дрс  (

п. 4

).  Разрешается  уменьшение  Дрс  не

более чем на 2 деления ИП.

5.3.

После регулировок по

п. 4.2

 проверьте величину провала Дрс при включении ФК.

Если

∆

n

1

 > 1,5 %, то  дроссельные  пакеты  С23  и  Ф25  замените  соответственно  пакетами,

имеющими  значение  производительности  среднее  между  замененными  и  установленными
дроссельными пакетами.

6.

Заключительные работы.

6.1.

Отключите АРМ ДК от самолёта

6.2.

Отсоедините КПА-ПВД.

6.3.

Закройте люк АГРЕГАТЫ ДВИГАТЕЛЯ.




Отладка двигателя после монтажа регулятора сопла и форсажа

(РСФ)



 96-А-72-00-00-10А-271А-А





2004-06-30

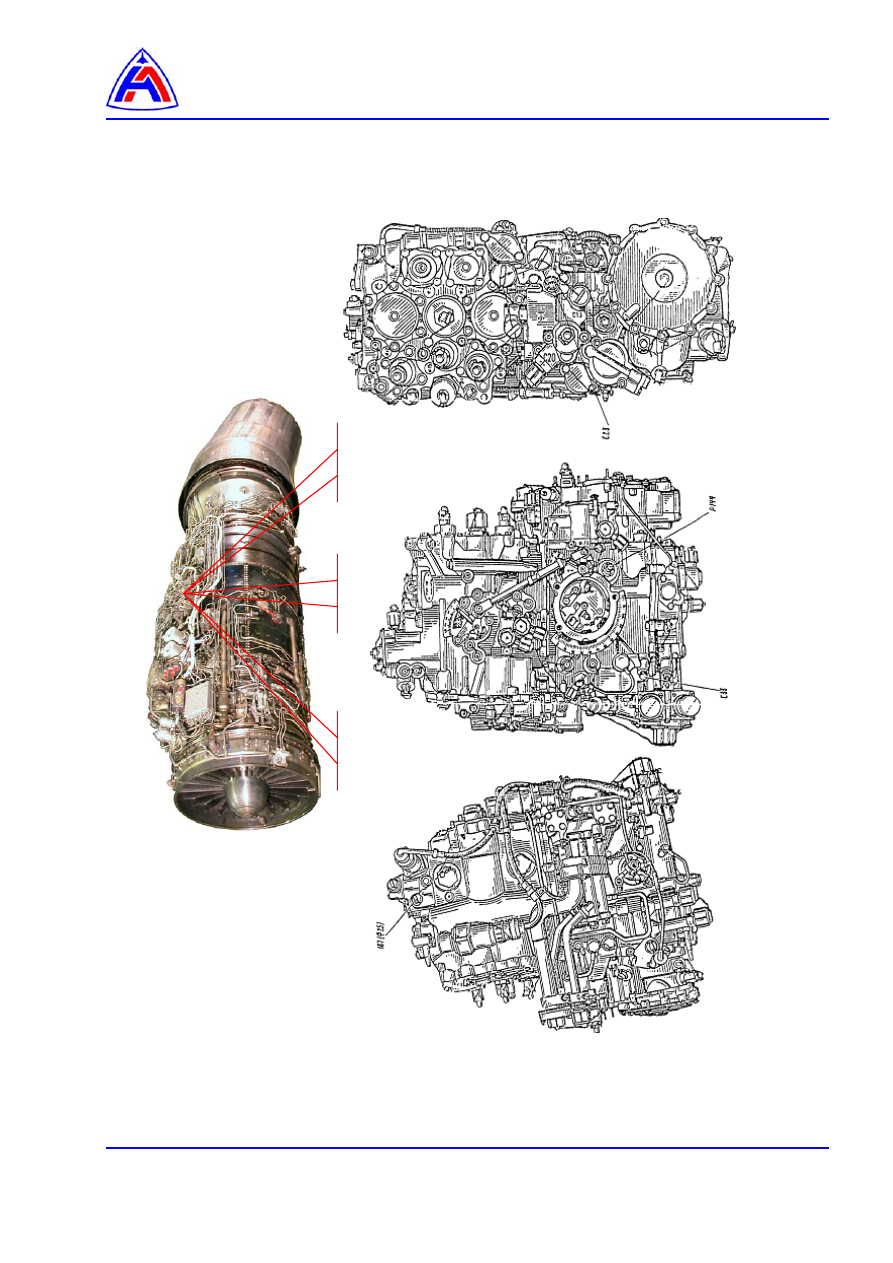

Рис

.1

Отла

дка

 двигате

ля

 после

 замены

 РСФ

  (

ли

ст

 1

из

 2)
