Двигатель АЛ-31ПФ. Руководство - часть 46



Отладка двигателя после монтажа насоса-регулятора

 96-А-72-00-00-09А-271А-А





2004-06-29

































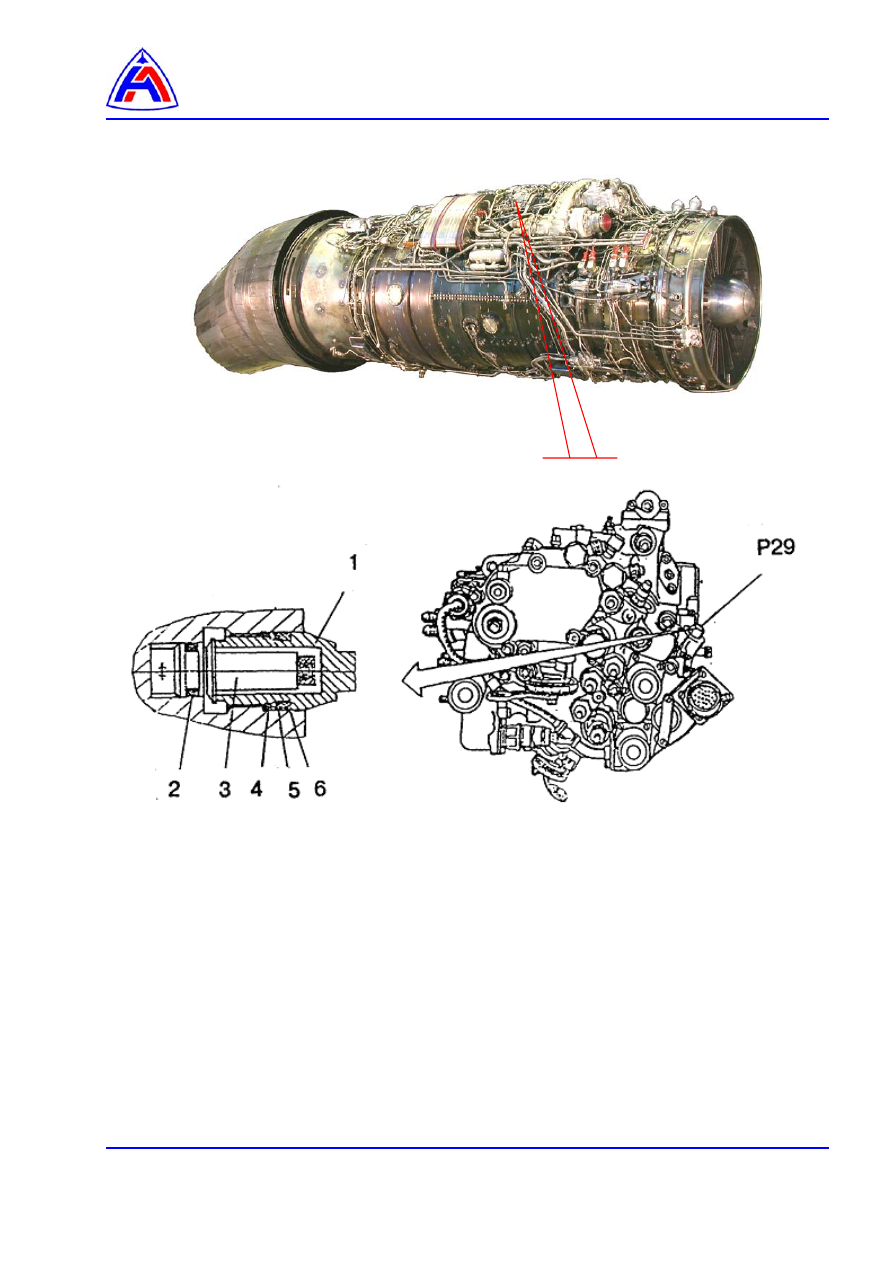

1 - колпачок предохранительный
2 - уплотнительное кольцо 008-011-19-2-046
3 - дроссельный пакет Р29
4 - уплотнительное кольцо 011-014-19-2-046
5 - уплотнительное кольцо 011-014-19-2-061
6 - шайба защитная



Рис. 1 Регулировка равновесной скважности S

8








Отладка двигателя после монтажа насоса-регулятора

 96-А-72-00-00-09А-271А-А





2004-06-29

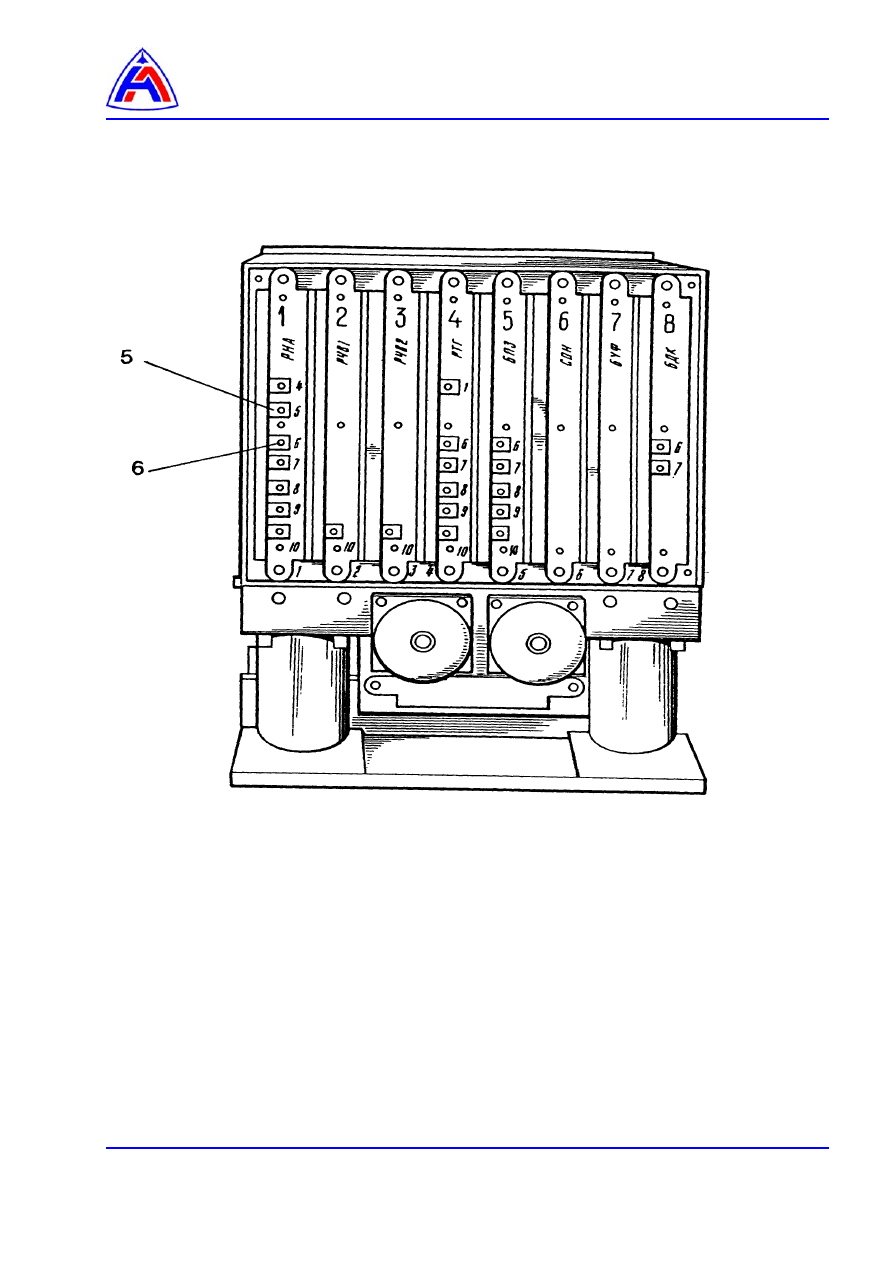

5 - винт регулировки разворота НА КНД
6 - винт регулировки параллельного смещения программы НА КНД



Рис. 2  Регулировка характеристики

α

1

 =f (

n

1 пр

)












Отладка двигателя после монтажа насоса-регулятора

 96-А-72-00-00-09А-271А-А





2004-06-29

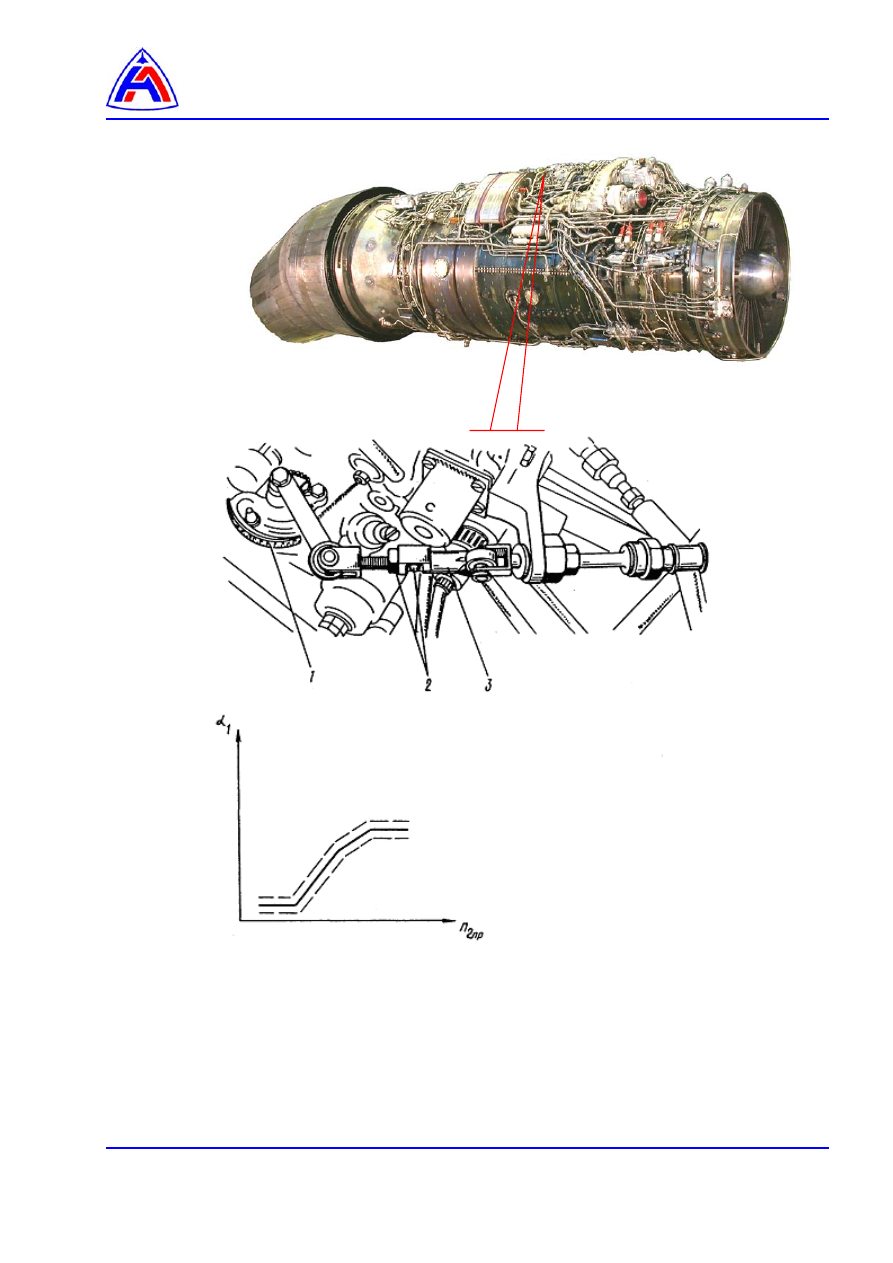

1 - лимб регулятора ВНА КНД
2 - гайка регулировочная
3 - тандер обратной связи ВНА КНД




Рис. 3  Регулировка смещения характеристики

α

1

 = f (

n

2 пр

) по оси

α

1

 (ПРИ S

8

=0)



Отладка двигателя после монтажа насоса-регулятора

 96-А-72-00-00-09А-271А-А





2004-06-29

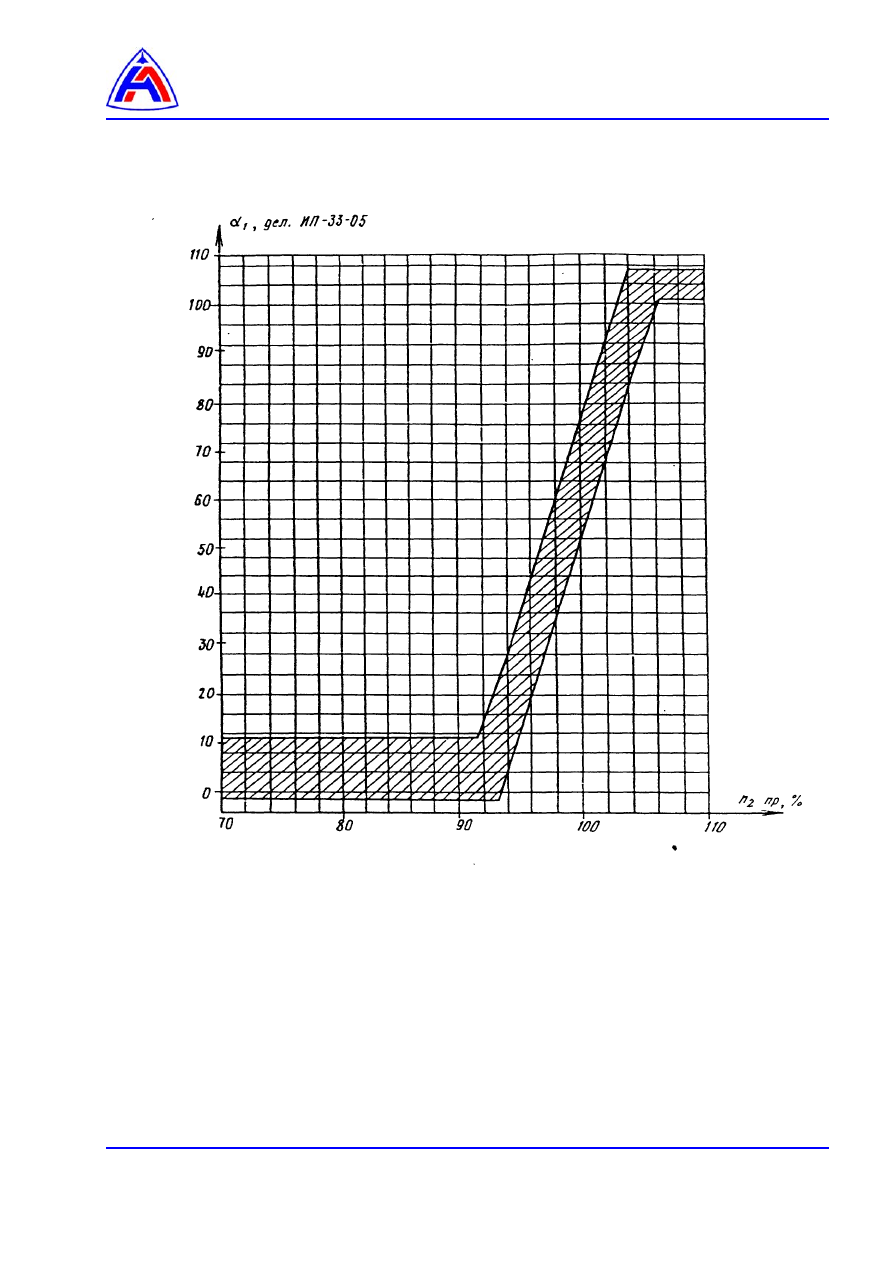

Рис. 4  Зависимость



α

1

 = f (

n

2 пр

) ПРИ S

8



= 0 %  на гидроупоре
