Двигатель АЛ-31ПФ. Руководство - часть 44



Регулировка давления масла двигателя

 96-А-72-00-00-08А-271А-А





2004-06-28







Регулировка давления масла двигателя

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

  1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

  1





Процедура ………………………………………………………………………………………….…….

2



 1

Подготовительные работы ………………………………………………………………….….

2

 2

Проверка давления масла на режимах……………………………………………………….

2



 3

Регулировка давления масла двигателя…………………………………………………..….

2



 4

Заключительные работы……………………………………..………………..………..……...

2



Перечень рисунков

 1

Регулировка давления масла двигателя……..

………………...…………………..

3



Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-72-00-00-02А-130А-А

Запуск двигателя

96-А-72-00-00-01А-330А-А

Подготовка АРМ ДК-30(СД) к опробованию двигателя

96-А-72-00-00-01А-340А-А

Проверка параметров )двигателя с использованием АРМ ДК-30(СД

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

АРМ ДК-30 (СД)

1

шт.

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока 0,8-ТС-12Х18Н10ТГОСТ 18143-72



0,2 м

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности





Регулировка давления масла двигателя

 96-А-72-00-00-08А-271А-А





2004-06-28







Процедура:

1.

Подготовительные работы

1.1.

Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ (

30-И-11-22-00-00А-031А-А

).

1.2.

Подключите АРМ ДК к самолету (

96-А-72-00-00-01А-330А-А

).

1.3.

К штуцеру

4

 (

рис. 1

) замера давления масла подсоедините трубопровод c датчиком замера

Рм из комплекта АРМ ДК.

2.

Проверка давления масла на режимах.

2.1.

Запустите  двигатель  (

96-А-72-00-00-02А-130А-А

)  и  выполните  переходы 2-3, 3-4, 4-5 (

96-А-

72-00-00-01А-340А-А

)  с  прогревом  на

n

2

 = 95 % и  выходом  на  режимы  "Максимал"  и

"Форсаж".
При этом контролируйте давление масла по показаниям АРМ ДК.

3.

Регулировка давления масла двигателя.

3.1.

При несоответствии нормам отрегулируйте Рм винтом

 6

 маслоагрегата.

Один оборот регулировочного винта изменяет давление масла на 0,2…0,3 кгс/см

2

.

При завинчивании винта давление масла увеличивается; при отвинчивании - уменьшается.
Разрешается поворачивать винт в обе стороны до упора.

Регулировку выполняйте в следующей последовательности:
–

расконтрите гайку

7

 и винт

6



–

отвинтите на 1,0…1,5 оборота гайку

7

, при этом придерживайте ключом винт

6



–

поверните винт

6

 на требуемое количество оборотов

–

завинтите гайку

 7

, при этом придерживайте ключом винт

6

.

Проверьте результаты регулировки согласно п. 2.1.

4.

Заключительные работы.

4.1.

Отсоедините от штуцера

4

 трубопровод к датчику замера Рм.

Установите на штуцер заглушку и законтрите.

4.2.

Проверьте герметичность на режиме «МГ».

4.3.

Отключите АРМ ДК от самолета.

4.4.

Закройте люки самолета.



Регулировка давления масла двигателя

 96-А-72-00-00-08А-271А-А





2004-06-28

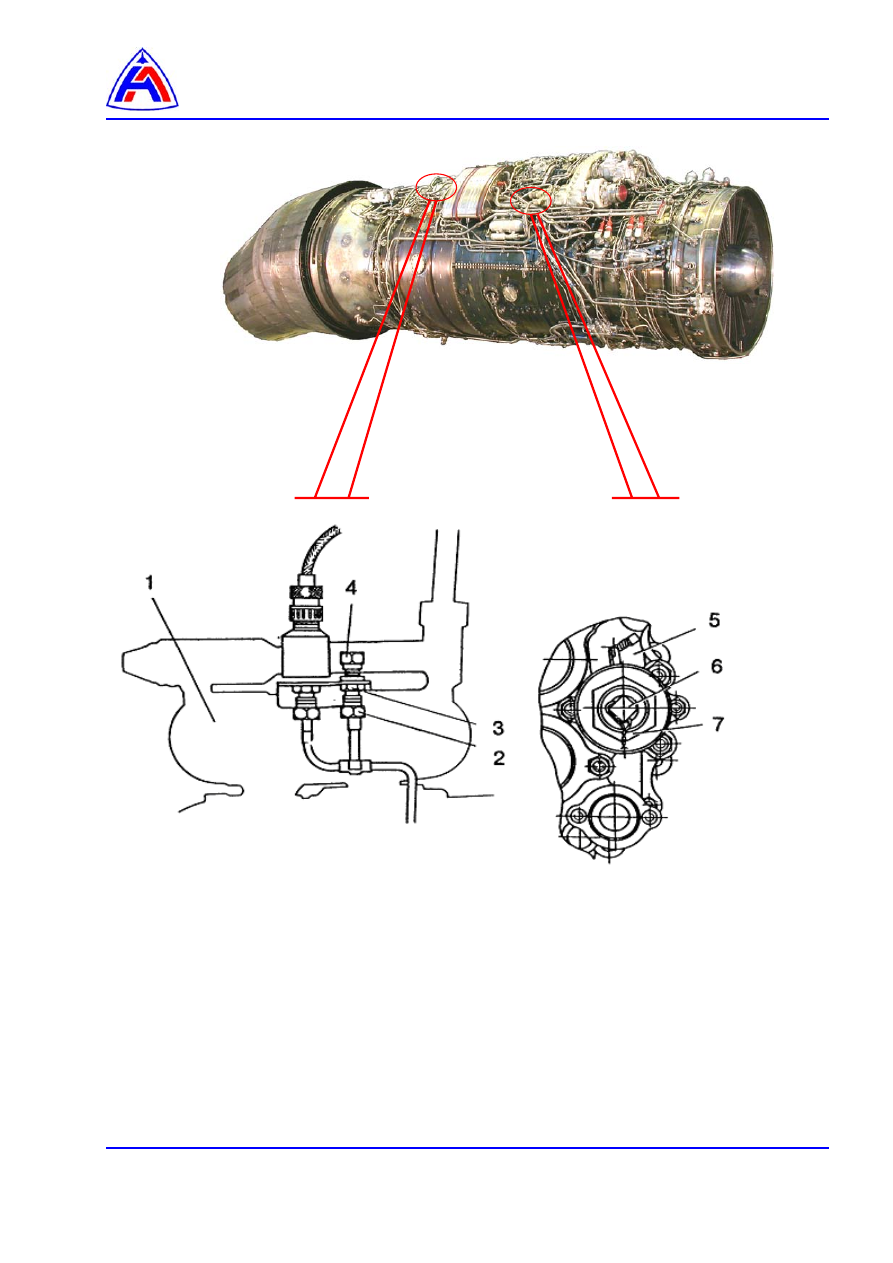

1 - ТТМ ФК
2 - гайка накидная трубопровода замера давления масла двигателя
3 - гайка
4 - штуцер замера давления масла
5 - маслоагрегат
6 - винт регулировочный
7 - гайка



Рис. 1 Регулировка давления масла двигателя





Отладка двигателя после монтажа насоса-регулятора

 96-А-72-00-00-09А-271А-А





2004-06-29







Отладка двигателя после монтажа насоса-регулятора

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

2







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

  2





Процедура ………………………………………………………………………………………….…….

2



 1

Подготовительные работы ………………………………………………………………….….

2

 2

Проверка и регулировка автоматического запуска и

n

2мг……………………………………………………..



2



 3

Отладка характеристики

α

1

 = f (

n

2 пр

)……………………………………………………...….

2



 4

Регулировка характеристики

α

1

 = f (

n

1np

) …………………………....

3

 5

Регулировка характеристики

α

2

 = f (

n

2np

)……………………………………………………..

4

 6

Проверка равновесной скважности S

1………………………………………………………………………………………..



5



 7

Регулировка равновесной скважности S

1………………………………………………………………………………….



5



 8

Проверка частоты вращения n

2

 HP на максимальном режиме…………………………..

5



 9

Проверка приемистости и сброса газа………………………………………………………..

5



 10

Заключительные работы…………………………………………………………………………

5



Перечень рисунков

 1

Регулировка равновесной скважности S

8

 ………………………………………………..

6



 2

Регулировка характеристики

α

1

 =f (n

1 ПР

)……………………………………………. ….

7



 3

Регулировка смещения характеристики

α1 = f (n

2 ПР

) по оси

α1 (при S

8

=0)…..……..

8



 4

Зависимость

α

1

 = f (n

2 ПР

) при S

8

= 0 %  на гидроупоре ………..………..…………...

9



 5

Регулировка характеристик

α

1

 = f (n

2 ПР

) И

α2 = f (n

2 ПР

) по оси n2пр ….………………

10



 6

Регулировка смещения характеристики ……………….………………..………………..

11



 7

Регулировка равновесной скважности S

1

 ……………………………………………..…..

12



Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

30-И-72-00-00-00А-320А-А



Опробование двигателей с проверкой самолетных систем

96-А-72-00-00-02А-130А-А

Запуск двигателя

96-А-72-00-00-04А-271А-А

Отладка регулятора частоты вращения РВД (n

2

) НР на максимальном

режиме

96-А-72-00-00-05А-271А-А

Регулировка приемистости

96-А-72-00-00-06А-271А-А

Регулировка сброса газа

96-А-72-00-00-01А-330А-А

Подготовка АРМ ДК-30(СД) к опробованию двигателя

96-А-72-00-00-01А-340А-А

Проверка параметров )двигателя с использованием АРМ ДК-30(СД

Предварительные требования

Требуемые условия: нет
