Двигатель АЛ-31ПФ. Руководство - часть 43



Регулировка сброса газа

 96-А-72-00-00-06А-271А-А





2004-06-28

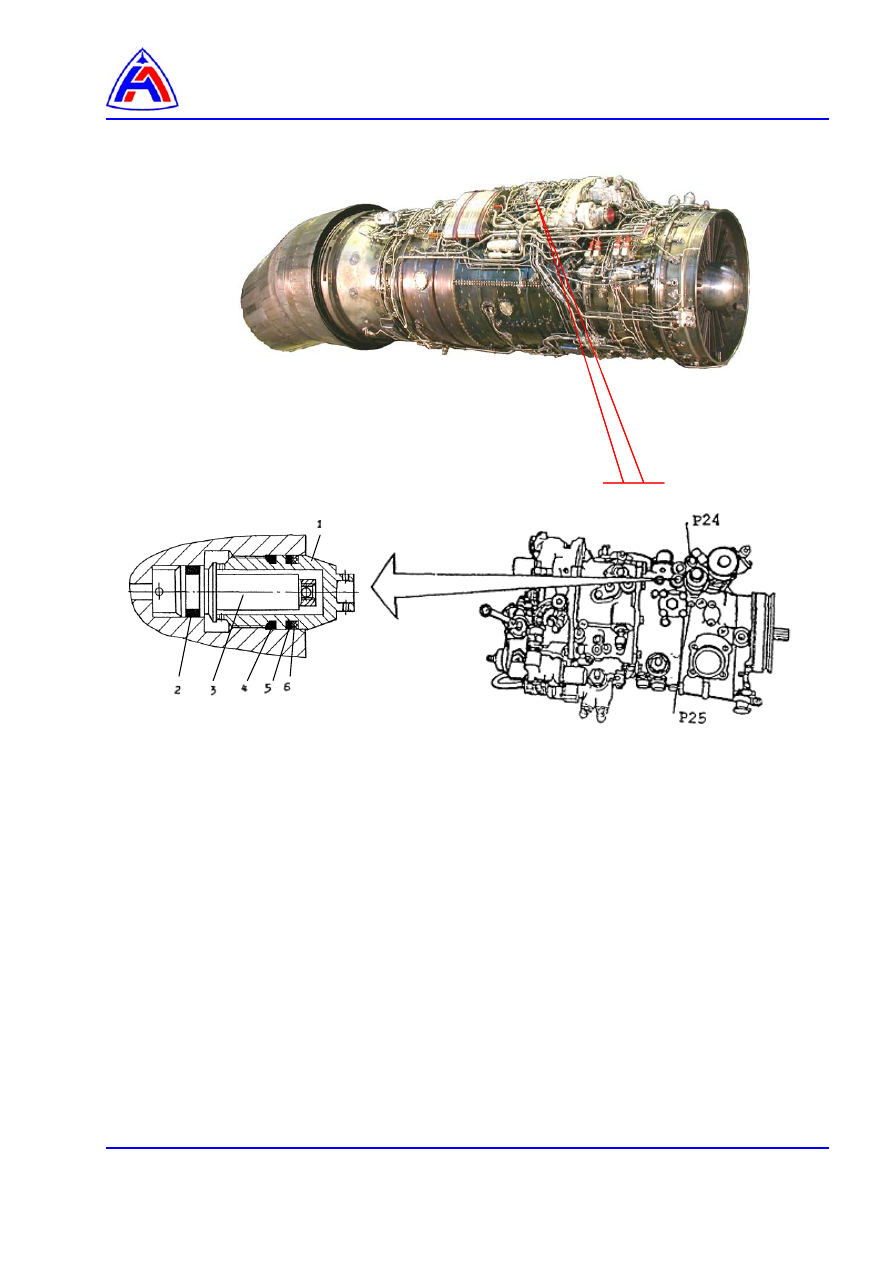

1 - колпачок предохранительный
2 – кольцо 008-011-19-2-046
3 - дроссельный пакет Р24, Р25
4 – кольцо 011-014-19-2-046
5 – кольцо 011-014-19-2-061
6 - шайба защитная






Рис. 1 Регулировка сброса газа







Регулировка момента начала прикрытия створок РС

 и гистерезиса

 96-А-72-00-00-07А-271А-А





2004-06-28







Регулировка момента начала прикрытия створок РС

и гистерезиса

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

  1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

  2





Процедура ………………………………………………………………………………………….…….

2



 1

Подготовительные работы ………………………………………………………………….….

2

 2

Проверка частоты вращения РВД в момент начала прикрытия и открытия
створок PC …………………………………………………………………………………………

2



 3

Регулировка частоты вращения

n

2

начала прикрытия и раскрытия створок РС …..….

2



 4

Заключительные работы ……………………………………..………………..………..……..

2



Перечень рисунков

 1 Регулировка момента прикрытия-открытия створок РС и гистерезиса ………...……

3



Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-72-00-00-01А-330А-А

Подготовка АРМ ДК-30(СД) к опробованию двигателя

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

АРМ ДК-30 (СД)

1

шт.

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока 0,8-ТС-12Х18Н10ТГОСТ 18143-72



0,2 м

Комплект жиклеров 2218.01.177, допускается
применение жиклеров 49НК5    Ø 0,6  1,5 мм





Кольцо 006-009-19-2-034 ОСТ 1 00980-80



1 шт.

Масло МС-8П авиационное ОСТ 38 01163-78



5 г

Запасные части: нет







Регулировка момента начала прикрытия створок РС

 и гистерезиса

 96-А-72-00-00-07А-271А-А





2004-06-28







Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения.  Меры безопасности

Процедура:

1.

Подготовительные работы

1.1.

Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ (

30-И-11-22-00-00А-031А-А

).

1.2.

Подключите к самолету АРМ ДК (

96-А-72-00-00-01А-330А-А

).

2.

Проверка частоты вращения РВД в момент начала прикрытия и открытия створок PC.

2.1.

Запустите двигатель.
Выполните  переходы 2-3, 3-4, 4-5, 5-6 по  графику  опробования  (

96-А-72-00-00-01А-340А-А,

рис. 1

).

При увеличении (уменьшении) частоты вращения

n

2

 в переходах 3-4 и 5-6 РУД передвигайте

плавно с темпом не выше 1-2 % по

n

2

 за 2-3 с.

По  индикатору  частоты  вращения  АРМ  ДК  проконтролируйте  частоты  вращения

n

2

  в

моменты начала движения стрелки индикатора положения PC на экране пульта управления
АРМ ДК (в начале прикрытия и в начале раскрытия створок PC).

3.

Регулировка частоты вращения

n

2



начала прикрытия и раскрытия створок РС.

3.1.

При несоответствии частоты вращения

n

2

 прикрытия створок РС норме (

96-А-72-00-00-01А-

340А-А, рис.8

), произведете регулировку винтом С35.

Один оборот винта С35 изменяет

 n

2

 прикрытия РС приблизительно на 3 %.

При завинчивании винта створки прикрываются при большей частоте вращения

n

2

.

При отвинчивании винта створки прикрываются при меньшей частоте вращения

n

2

.

Регулировка винтом С35 при завинчивании допускается до упора.
При отворачивании винт

5

 (

рис.1

) должен утопать (Н) не менее 0,1мм.

Отладку момента начала  прикрытия  створок  PC  производите  на  технологическую  норму

n

2пр

 = (79 ± 0,8) %.

Подсчитайте гистерезис (разницу) между

n

2

 прикрытия и раскрытия створок PC.

При несоответствии гистерезиса норме (менее 3 %) - замените жиклер

1

(

рис. 1

)

Регулировка гистерезиса производится подбором жиклера

1

 (2218.01.177 или 49НК5).

Изменение диаметра жиклера

1

 на 0,1 мм меняет величину гистерезиса приблизительно

на 1 %.
Уменьшение диаметра жиклера увеличивает гистерезис.
Уменьшение  диаметра  жиклера  (для  увеличения  гистерезиса)  увеличивает  частоту
вращения прикрытия створок PC.
Допустимый диапазон применяемых диаметров жиклеров составляет    0,6...1,5 мм.

3.2.

После окончания регулировки проверьте её результаты согласно п. 2.1.

4.

Заключительные работы.

4.1.

После регулировки пробку

3

 и колпачок

4

 законтрите и опломбируйте.

4.2.

Отсоедините от самолета АРМ ДК

4.3.

Закройте люк АГРЕГАТЫ ДВИГАТЕЛЯ (РЭ самолета).



Регулировка момента начала прикрытия створок РС

 и гистерезиса

 96-А-72-00-00-07А-271А-А





2004-06-28

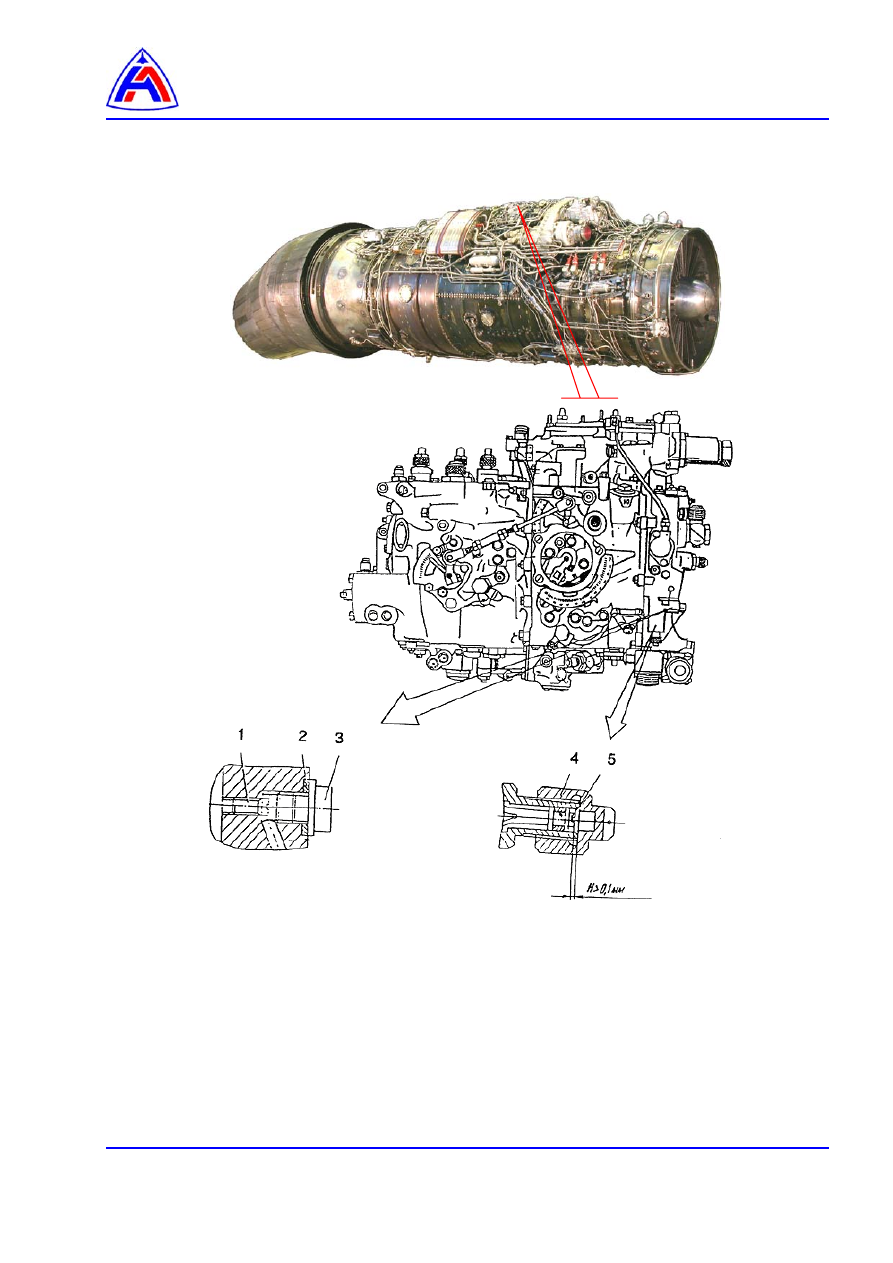

1 - жиклер
2 - кольцо уплотнительное
3 - пробка
4 - колпачок
5 - винт регулировочный




Рис. 1 Регулировка момента прикрытия-открытия створок РС и гистерезиса
