Двигатель АЛ-31ПФ. Руководство - часть 40



Отладка регулятора частоты вращения РВД (n

2

) НР на

максимальном режиме

 96-А-72-00-00-04А-271А-А





2004-06-25







Отладка регулятора частоты вращения РВД (n

2

) НР

на максимальном режиме

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2



 1

Подготовительные работы ………………………………………………………………….….

2



 2

Проверка частоты вращения

n

2



HP

……………………………………………………………

2

 3

Регулировка

n

2 НР



………………………………………………………………………………..

3

 4

Заключительные работы ………………………………………………………………………..

3

Перечень рисунков



1



Отладка регулятора частоты РВД(

n

2

) агрегата НР на максимальных режимах ...…

4



 2

График изменения

∆

n

 = (

n

2НР

 -

n

2КРД

) в зависимости от окружающей

температуры Т

01

………………………………………………………………………………...

5



Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-72-00-00-00А-112А-А

Двигатель - Основные эксплуатационные технические данные

96-А-72-00-00-02А-271А-А

Регулировка частоты вращения РВД (

n

2

) на режиме малого газа и

устранение колебаний

n

 1

 и

n

 2



96-А-72-00-00-01А-330А-А

Подготовка АРМ ДК-30(СД) к опробованию двигателя

Предварительные требования

Требуемые условия: нет
Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

АРМ ДК-30 (СД)

1

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока 0,8-ТС-12Х18Н10ТГОСТ 18143-72



0,5 м

Запасные части: нет



Отладка регулятора частоты вращения РВД (n

2

) НР на

максимальном режиме

 96-А-72-00-00-04А-271А-А





2004-06-25







Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности



Процедура:

1.

Подготовительные работы.

1.1.

Подготовьте двигатель к опробованию. Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ (

30-И-11-22-

00-00А-031А-А

).

1.2.

Подключите  АРМ ДК (

96-А-72-00-00-01А-330А-А

).

1.3.

Выпишите  из  формуляра  двигателя  настройку  канала

n

2



КРД

  при температуре

T

1

 = + 15 °C

По графику (

96-А-72-00-00-00А-112А-А,  рис.2

) определите настройку канала

n

2



КРД

 (РЧВ 2)

при данной окружающей температуре

t

01



2.

Проверка частоты вращения

n

2



HP

.

Примечание. Отладку регулятора

n

2 НР

 производите только при отлаженной величине

n

2



на режиме малого газа (

96-А-72-00-00-02А-271А-А

).

2.1.

Запустите двигатель.
Выполните переходы 2-3, 3-4 графика опробования двигателя (без площадок).
Прогрейте двигатель на

n

2



= (95 - 2) % в течение 2 мин.

2.2.

Установите

n

2



= 90 % и отключите каналы регулирования КРД, для чего:

–

установите  на  пульте  ПНП  из  состава  АРМ  ДК  ручки  T

1-1



и  T

1-2



  (ГРУБО,  ТОЧНО)  на

упор по часовой стрелке

–

включите выключатели T

1-1

и Т

1-2



- должны высветиться сигнализаторы ОТКАЗ КРД и

ОТКАЗ РНА.

2.3.

Проконтролируйте уменьшение

n

2

 на

∆

n

2



= 5,3…7,1 % и зафиксируйте это изменение.

2.4.

Плавно за 8…10с установите режим "Максимал".
Проконтролируйте

n

1

, n

2

,

 S

1

 = 0 %.

Определите настройку ограничителя частоты вращения в агрегате НР:

n

2 НР

  =

n

2

 +

∆

n

2

, где:

n

2

 определяется по настоящему пункту

∆

n

2

 замерено по п. 2.3

n

2 НР

 , которое определено по п. 2.4, должно быть больше

n

2



КРД

на величину

∆

n

.

∆

n

 определить по графику (

рис. 2

) в зависимости от окружающей температуры

t

 01

.

Пример: при

t

 01

 = -10° С

∆

n

 = (1,1 … 1,6) %;

при

t

 01

 = +20 °C

∆

n

= (1,7 … 2,2) %.

При несоответствии

n

2 НР



норме на отладку, выполните  регулировку (

п. 3

).

2.5.

Включите каналы регулирования КРД, для чего:



Отладка регулятора частоты вращения РВД (n

2

) НР на

максимальном режиме

 96-А-72-00-00-04А-271А-А





2004-06-25







–

установите режим

n

2

 = 90

-2

 %

–

выключатели T

1-1

и T

1-2

и ручки Т

1-1

и T

1-2

верните в исходное положение

–

включите  и  выключите  выключатель  РАЗБЛОКИРОВКА  ОТКАЗОВ,  сигнализаторы
ОТКАЗ КРД и ОТКАЗ РНА должны погаснуть.

2.6.

Проконтролируйте  увеличение

n

2

  на

∆

n

2

,  которое  должно  быть  равным    измеренной

величине

п. 2 3

.

3.

Регулировка

n

2 НР

.

3.1.

Регулировка частоты вращения

n

2 НР

 производится винтом Р14 (

рис. 1

).

Один оборот винта изменяет

 n

2

 на 0,5%.

При завинчивании винта Р14 -

 n

2

 увеличивается.

При отвинчивании винта Р14 -

 n

2

 уменьшается.

Разрешается отвинчивать винт до упора, с последующим отводом от упора на 0,5 оборота.

При завинчивании винта выступание его торца относительно корпуса должно быть не менее

5 мм.

Перед  регулировкой  расконтрите и отверните колпачок

1

.

Поверните винт Р14 на определенное число оборотов и наверните колпачок

1

.

Результаты регулировки проверьте согласно

п. 2.



Законтрите и опломбируйте колпачок

1

.

4.

Заключительные работы

4.1.

Отключите АРМ ДК (

96-А-72-00-00-01А-330А-А

).

4.2.

Закройте люк АГРЕГАТЫ ДВИГАТЕЛЯ




Отладка регулятора частоты вращения РВД (n

2

) НР на

максимальном режиме

 96-А-72-00-00-04А-271А-А





2004-06-25

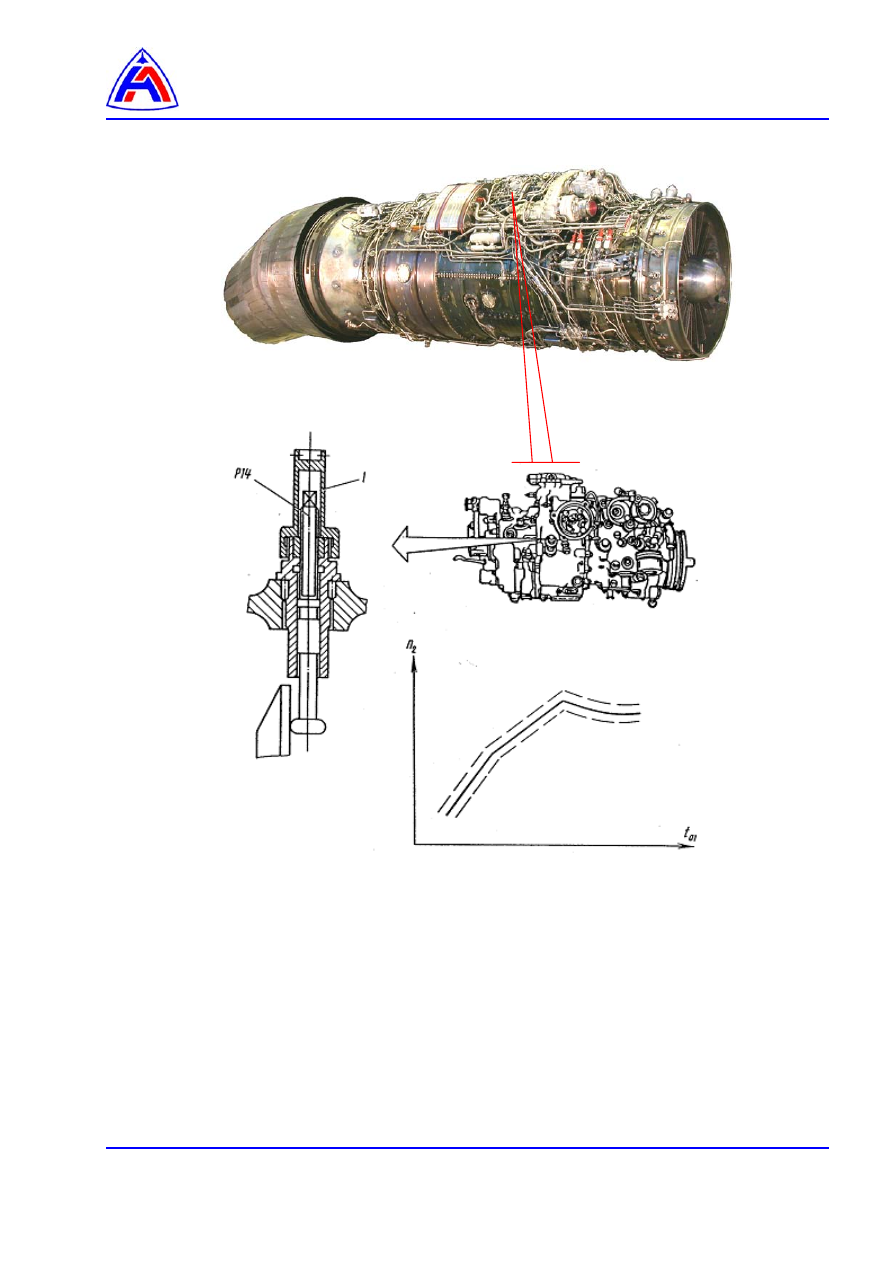

Р14 - винт регулировочный;
1  - колпачок предохранительный.





Рис.1 Отладка регулятора частоты РВД (n

2

) агрегата НР

на максимальных режимах
