Двигатель АЛ-31ПФ. Руководство - часть 39



Регулировка частоты вращения РВД (n

2

) на режиме малого газа и

устранение колебаний n

 1

 и n

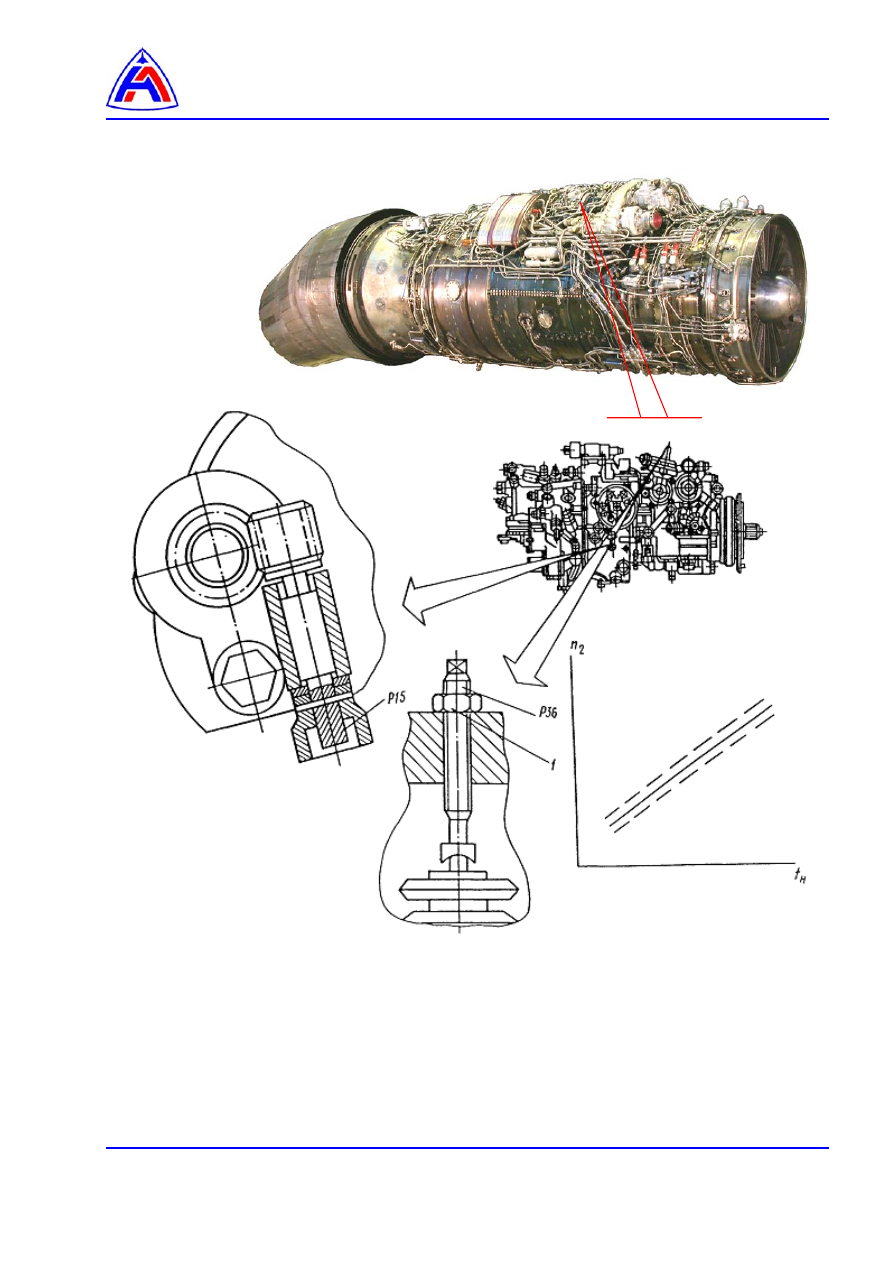

P15 - винт регулировочный малого газа
Р36 - винт регулировочный корректора минимального расхода топлива
1 - гайка контровочная




Рис. 1  Регулировка

n

2

 на малом газе

и устранение колебаний

n

1

 и

n

2







Регулировка частоты вращения РВД (n

2

) на режиме малого газа и

устранение колебаний n

 1

 и n















                        .            1                  2        3                4
..
































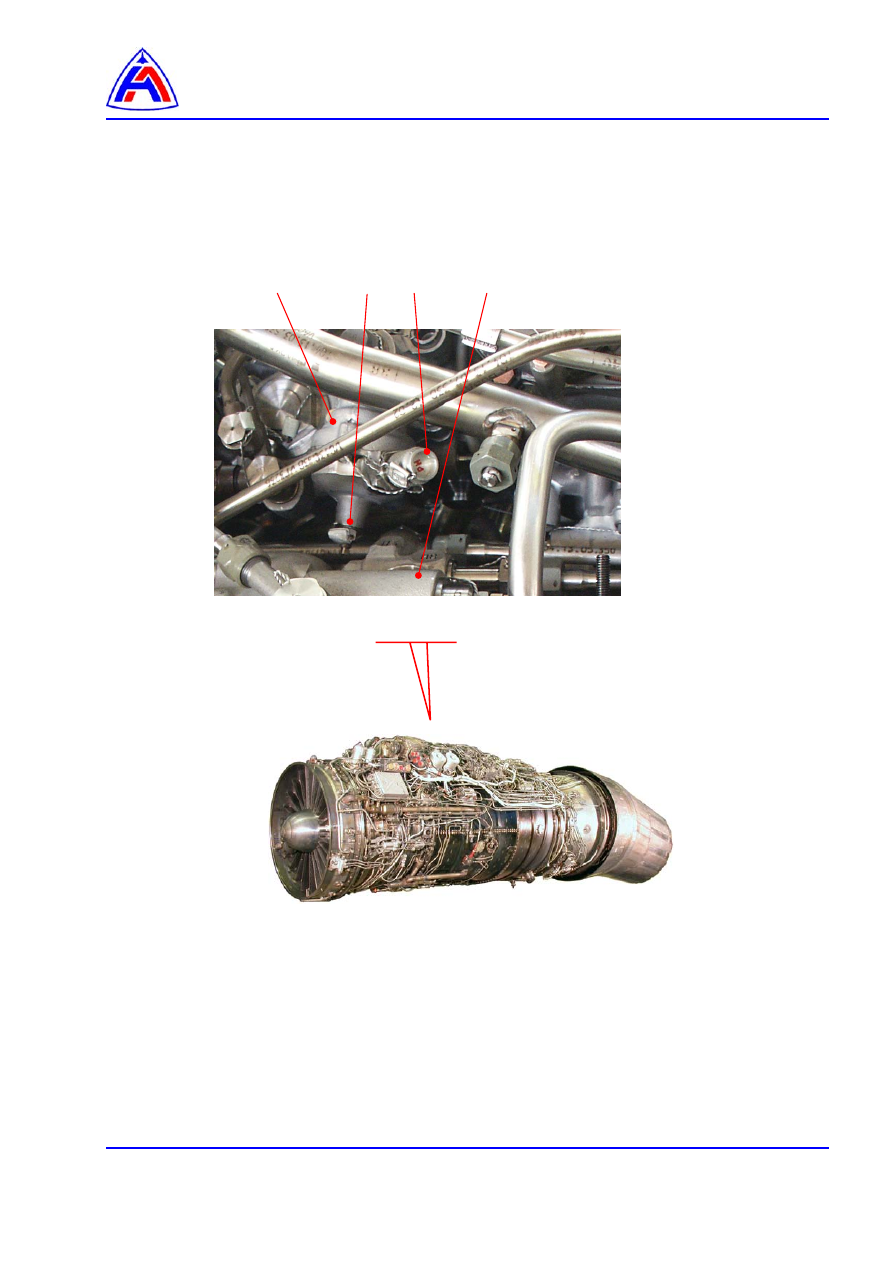

1 – корректор минимального расхода НР
2 – винт регулировки минимального расхода топлива НР
3 – штуцер корректора минимального расхода топлива
4 – форсажный насос (ФН)





Рис. 2 Корректор минимального расхода топлива НР.



Регулировка разницы по n

 2

 между левым и правым двигателями в

полете на режимах с минимальным расходом топлива

 96-А-72-00-00-03А-271А-А





2004-06-25







Регулировка разницы по

n

 2

 между левым и правым двигателями в

полете на режимах с минимальным расходом топлива

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

1





Процедура ………………………………………………………………………………………….…….

1

 1

Подготовительные работы ………………………………………………………………….….

1



 2

Регулировка.……………………...........................................................................................

2

 3

Заключительные работы.…………………………..………………………………………...…

2

Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-72-00-00-02А-271А-А

Регулировка частоты вращения РВД (

n

2

) на режиме малого газа и

устранение колебаний

n

 1

 и

n

 2



Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет.

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока 0,8-ТС-12Х18Н10ТГОСТ 18143-72



0,1 м

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

Процедура:

1.

Подготовительные работы.

1.1.

Откройте  люки  АГРЕГАТЫ  ДВИГАТЕЛЯ  для  обеспечения  доступа  к  агрегатам HP обоих
двигателей (

30-И-11-22-00-00А-031А-А

).

1.2.

Проверьте положение РУД на упорах "МГ" по лимбам HP - должны соответствовать
(14 + 2)°.



Регулировка разницы по n

 2

 между левым и правым двигателями в

полете на режимах с минимальным расходом топлива

 96-А-72-00-00-03А-271А-А





2004-06-25







1.3.

Определите  по  записи  на  “Тестер”

n

2

,  которое  соответствует  минимальным  расходам

топлива (РУД на упорах "МГ") для левого и правого двигателей.
При  разнице

n

2

  более 6 % регулировка  проводится  корректором  минимального  расхода

топлива агрегата HP (

96-А-72-00-00-02А-271А-А, рис. 1

).

Регулируется двигатель с меньшей величиной

n

2

.

2.

Регулировка.

2.1.

Отрегулируйте корректор минимального расхода в следующем порядке:

–  отвинтите гайку

1

, при этом придерживайте винт Р36.

–  отвинтите  на 0,25 оборота винт Р36.

–  завинтите  гайку

1

, при этом придерживайте винт Р36

–  законтрите гайку

1

 проволокой и опломбируйте.

3.

Заключительные работы.

3.1.

Закройте люки АГРЕГАТЫ ДВИГАТЕЛЯ обоих двигателей.

3.2..

Проверьте параметры режима "МГ" на земле и разницу

n

2

 в очередном полете
