Двигатель АЛ-31ПФ. Руководство - часть 37







6.

Регулировка  винтом  Р44  (

96-А-72-00-00-05А-271А-А,  п.п. 3.4, 3.5

)  производится  при

несоответствии  норме  времени

τ

 II

  или  повышенном  забросе

t

4

  на

n

2

  более 40 %. При

заворачивании винта температура

t

4

 возрастает и время

τ

 II

 уменьшается.

6.1.

Регулировочный  винт  Р44  разрешается  поворачивать  на 1…2 щелчка  за  один  прием  с
последующей проверкой запуска.
Один оборот винта соответствует 36 щелчкам.
Разрешается  суммарная  регулировка  винтом  Р44  на  заворачивание  от  поставочного
положения в соответствии с графиком (

рис. 3

).

Величина  регулировки  по  графику  зависит  от  наработки HP с  начала  эксплуатации  или
после последнего ремонта.
Допустимая  регулировка  на  отворачивание - не  более 5 щелчков  от  поставочного
положения.

6.3.

После регулировки винтом Р44 проверьте время

τ

 II

 при запуске в соответствии с

96-А-72-

00-00-01А-369А-А

и время приемистости в соответствии с

96-А-72-00-00-05А-271А-А, п. 2

.

Если  в  процессе  регулировки  заворачивался  винт  Р44,  проверьте  устойчивость  работы
двигателя при встречной приемистости Максимал - МГ – Максимал в соответствии с

 96-А-

72-00-00-05А-271А-А, п. 4

.

Примечание.  При запуске двигателя допускается выброс пламени за срез сопла, в пределах

выхлопной струи газов

7.

Заключительные работы.

7.1.

После  завершения  отладки  автоматического  запуска  законтрите  и  опломбируйте
регулировочные элементы.

7.2.

Отключите АРМ ДК

7.3.

Закройте люки самолета.

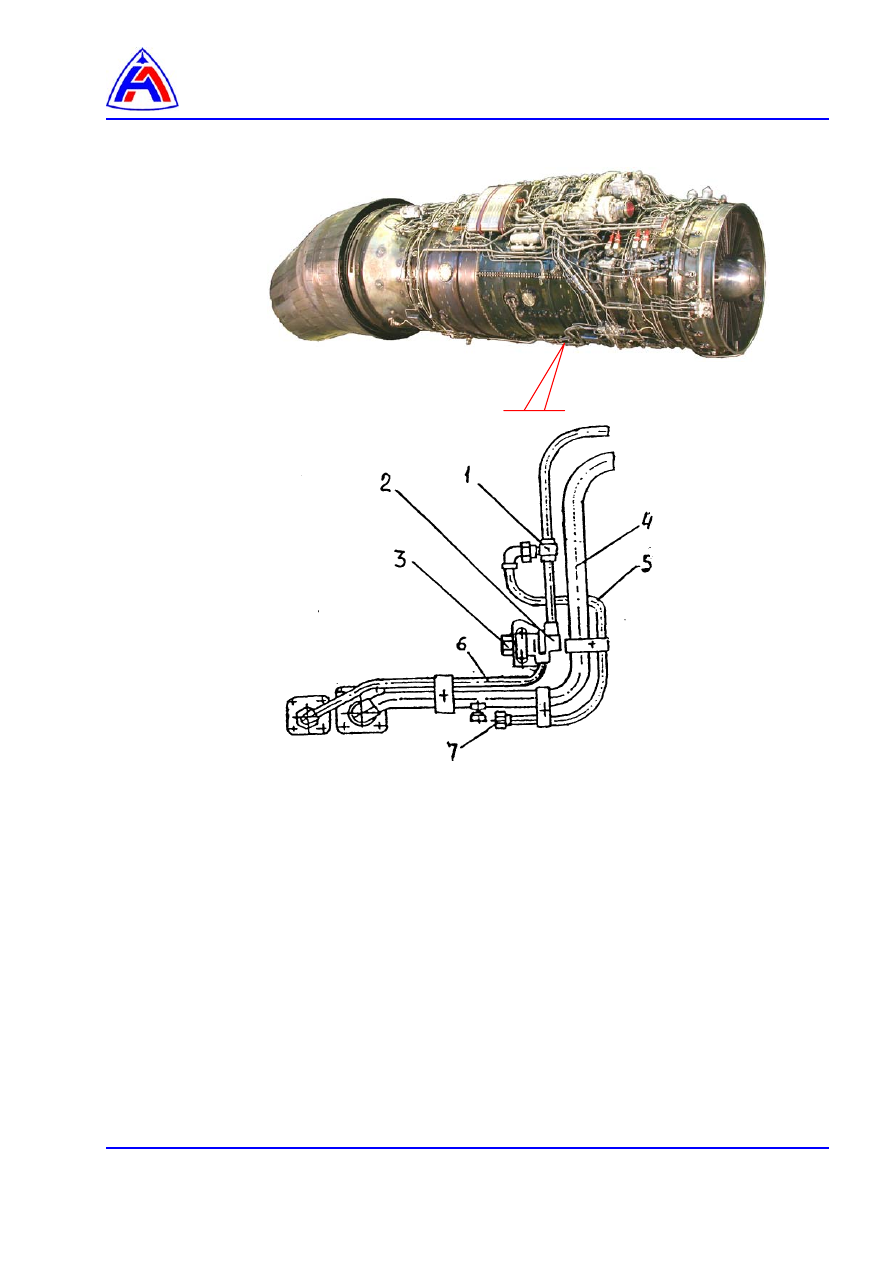

1 - штуцер на трубопроводе подвода топлива от РТ к I каскаду топливного

коллектора ОКС

2 – спецштуцер
3 - заглушка
4 - трубопровод подвода топлива от РТ ко II каскаду топливного коллектора ОКС
5 - труба замера давления топлива в I каскаде топливного коллектора ОКС
6 - трубопровод подвода топлива от РТ к I каскаду топливного коллектора ОКС
7 – заглушка








Рис. 1    Замер Рт  в первом каскаде топливного коллектора ОКС

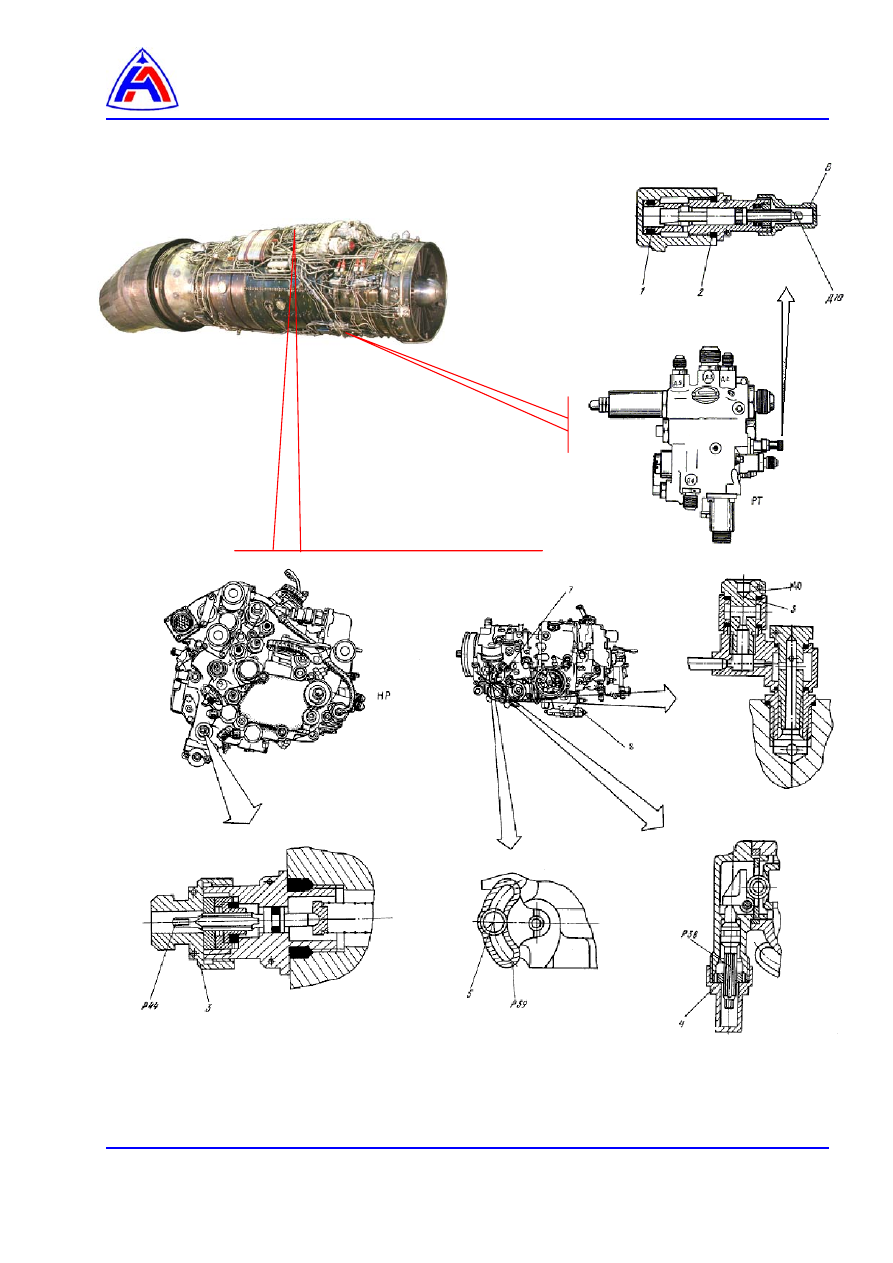

Рис. 2 Регулировка запуска

(лист 1 из 2)































1 - кольцо уплотнительное
2 - кольцо
3, 4, 6 - колпачки
5 - винт стопорный
7 - штуцер подвода воздуха с давлением Р

од

 к баростату А3

8 - штуцер подвода воздуха с давлением Р

о

к корректору минимального расхода топлива

Д10 - винт регулировочный
Р44 - винт регулировочный
Р39 – сектор
Р38 - винт регулировочный
Р40 - жиклер воздушный










Рис.2  Регулировка запуска

(лист 2 из 2)
