Двигатель АЛ-31ПФ. Руководство - часть 35














1 – гайка,
2 – винт,
3 – штуцер.




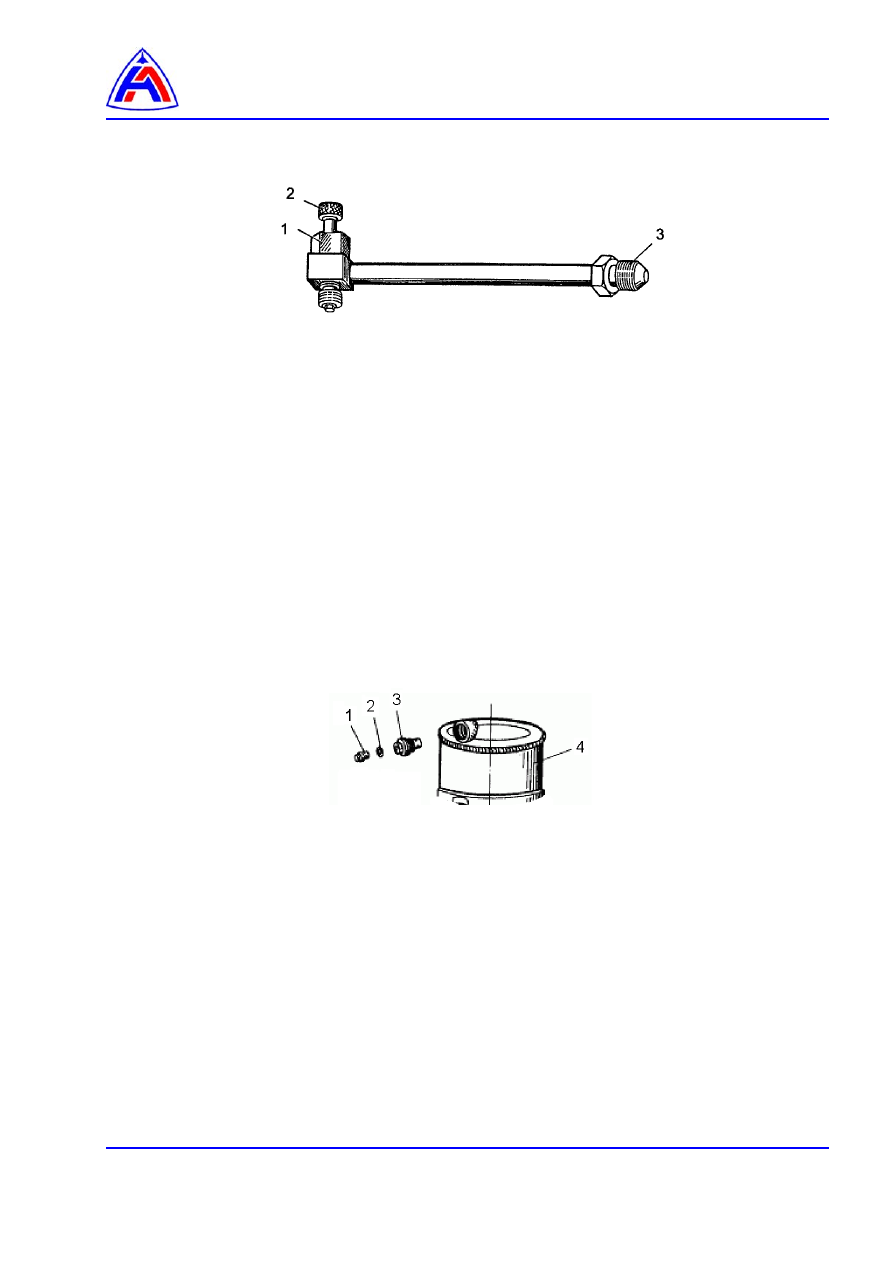

Рис. 1  Приспособление для выпуска воздуха





















1 – заглушка,
2 – уплотнительное кольцо 013-017-25-2-043,
3 – клапан выпуска воздуха,
4 – стакан топливного фильтра.





Рис 2   Клапан стравливания воздушных пробок














Работы, проводимые после срабатывания системы пожаротушения

по ложному сигналу

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

1





Процедура ………………………………………………………………………………………….…….

2




Ссылки:

Модули данных

технические руководства

Название

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-01А-311А-А

Осмотр двигателя со стороны воздухозаборника, реактивного сопла и
через эксплутационные люки


Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Салфетка фланелевая  10
Спирт этиловый ректификованный технический
ГОСТ 5962 № 067

 1500

г

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности











ВНИМАНИЕ!

РАБОТЫ

ВЫПОЛНЯЮТСЯ

В

СЛУЧАЕ

СРАБАТЫВАНИЯ

СИСТЕМЫ

ПОЖАРОТУШЕНИЯ ПО ЛОЖНОМУ СИГНАЛУ «ПОЖАР».

Процедура:

1.

Осмотреть  изделие  через  эксплуатационные  (

96-А-72-00-00-01А-311А-А

)  люки  объекта  и

удалить следы огнегасящей смеси с помощью салфетки, смоченной в керосине;
убедиться в отсутствии внешних повреждений изоляции электропроводки.

2.

Разъединить  штепсельные  разъемы,  не  имеющие  обмотки  пленкой  СКЛФ-4Д.  Промыть
разъемы  спиртом:  штырьки  с  помощью  кисточки,  гнезда  с  помощью  спринцовки.  Продуть
сжатым  воздухом  с  точкой  росы – 40 ºС.  Собрать  штепсельные  разъемы,  затянуть  и
законтрить (

96-А-70-70-00-04А-920А-А

).

3.

Закрыть  кран  подачи  кислорода  на  запальное  устройство.  Включить  на 10-15 с  тумблер
«Запуск в воздухе». Проверить визуально отсутствие искрения на высоковольтных проводах
у свечей зажигания.

4.

Провести опробование изделия и проанализировать его параметры по записям БУР.

5.

По результатам контроля состояния изделия составить акт и направить его Поставщику для
принятия решения о допуске двигателя к дальнейшей эксплуатации.

6.

Выполнение работ записать в формуляре изделия.





Регулировки.   Общие сведения

 96-А-72-00-00-00А-271А-А





2004-06-24







Регулировки.  Общие сведения

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

1





Процедура ………………………………………………………………………………………….…….

1



 1

Регулировки ……………………………………………………………..…………………….….

1



Ссылки:

Модули данных

технические руководства

Название

96-А-73-22-30-00А-000А-А

Комплексный регулятор двигателя КРД-99Б

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия: нет

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности





Процедура:

1.

Регулировки.

1.1.

Общие сведения.

При устранении дефектов, отладочно-регулировочных работах после замены двигателя  или
его    агрегатов,  разрешается    производить    регулировки,  предусмотренные  в  настоящем
разделе. При этом руководствуйтесь следующими требованиями:

–

регулировку  производить  только  после  приведения  в  соответствие  с  техническими
требованиями параметров, влияющих на регулируемый параметр

–

датчики  из  комплекта  АРМ  ДК  подключайте  только  через  приспособления  из  состава
АРМ ДК

–

если  для  регулировки  параметра  требуется  отвинтить  регулировочный  винт  на  "К"
оборотов, то винт отвинтите на "К+0,5" оборотов, а затем завинтите его на 0,5 оборота
(кроме винтов со щелчками)
