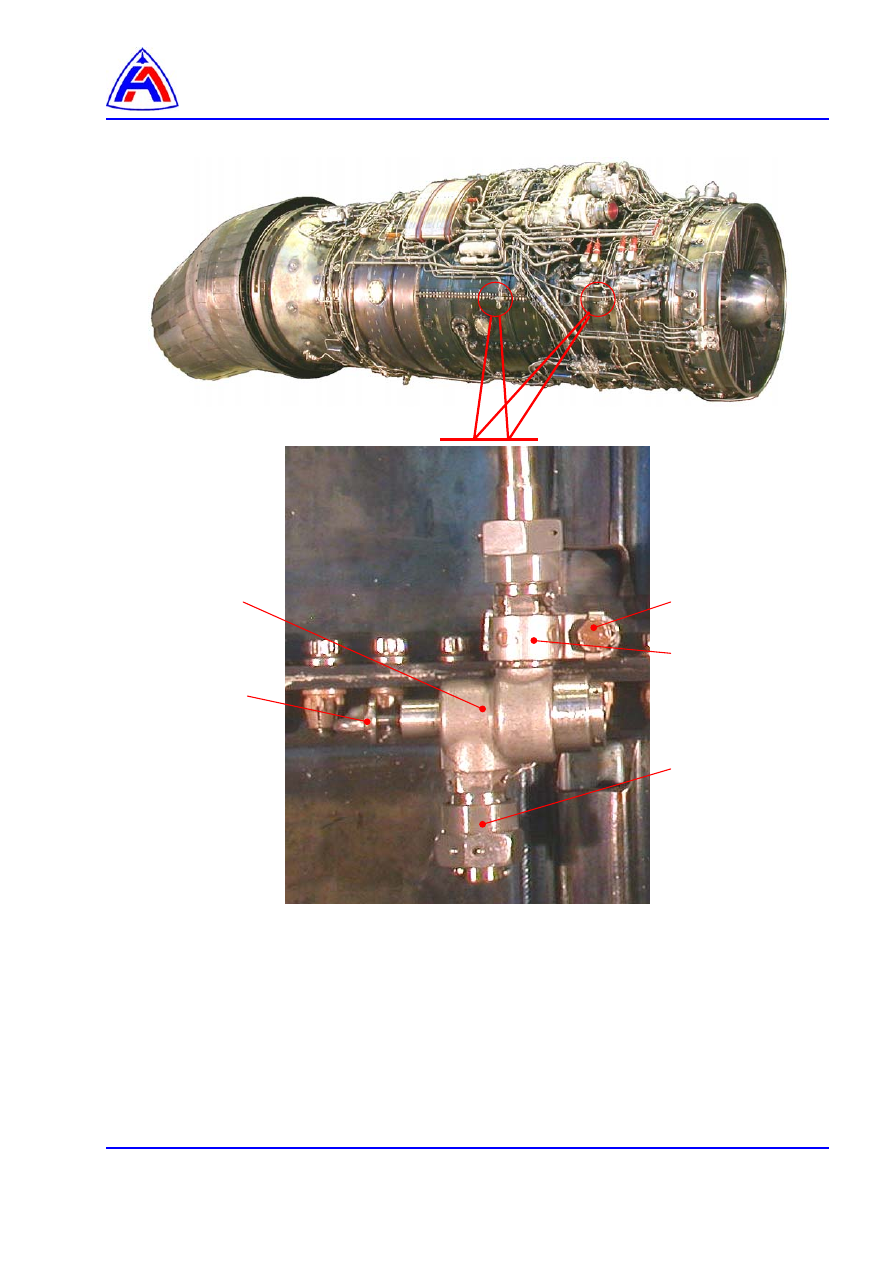

1 – упор;
2 – кран слива;
3 – заглушка;
4 – скоба;
5 – болт.




Рис. 2   Кран слива из КДА и из маслофильтра

1

2

3

4

5

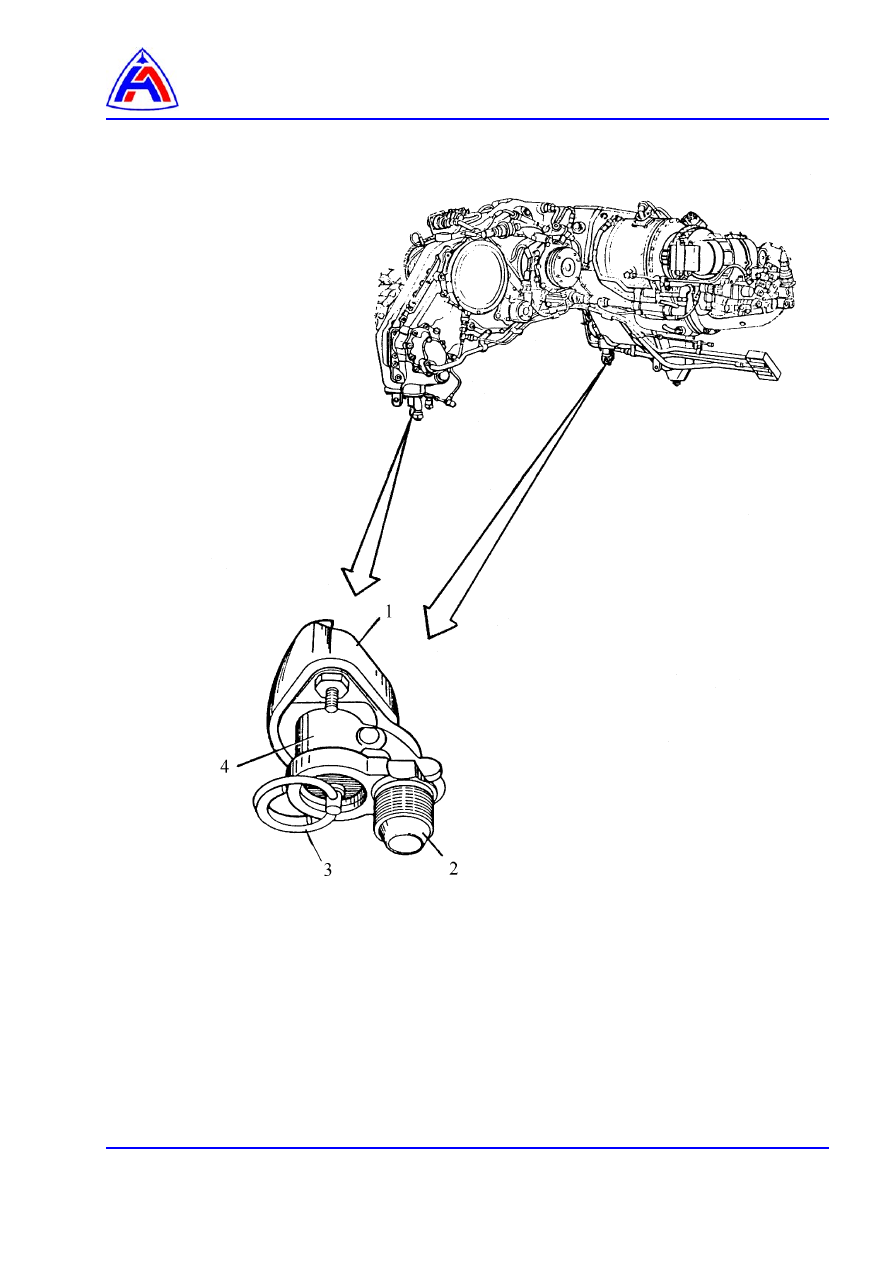

1 – ВКА;
2 – штуцер слива;
3 – кольцо;
4 – клапан слива.





Рис. 3   Клапан слива масла из ВКА











Заполнение фильтрованным топливом топливной системы

двигателя.


Содержание



Ссылки ……………………………………………………………………………………………..……

1





Предварительные требования …………………………………………………………………….

1







Условия обеспечения безопасности ………………………………………………………….

1





Процедура …………………………………………………………………………………………….

2



 1

Общие сведения………………………………………………………………………………….

2



 2

Заполнение фильтрованным топливом систем двигателя ………………………………..

2





Перечень рисунков

 1

Заполнение фильтрованным топливом топливной системы двигателя…………………

3





Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

30-И-71-00-00-00А-520А-А

Снятие двигателя с самолета

30-И-71-00-00-00А-720А-А

Установка двигателя на самолет

96-А-72-00-00-01А-230А-А



Удаление воздуха из систем двигателя

96-А-73-21-00-01А-300А-А

Осмотр фильтрующего элемента проставки ДЦН-82



Предварительные требования


Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности











Процедура:

1.

Общие сведения

После слива топлива из систем или агрегатов двигателя (перед расконсервацией двигателя,
замена  агрегатов,  осмотр  топливных  фильтров  и  т.п.)  заполните  топливную  систему
двигателя фильтрованным топливом (пункт 2).

2.

Заполнение фильтрованным топливом систем двигателя

ВНИМАНИЕ! ПРИ ВЫПОЛНЕНИИ РАБОТ ПО НАСТОЯЩЕМУ РАЗДЕЛУ ПЕРЕКРЫВНОЙ

КРАН САМОЛЕТА ПОСТОЯННО ЗАКРЫТ!

2.1.

Закройте перекрывной  кран топливной системы самолета.

2.2.

Откройте люки АГРЕГАТЫ ВКА, АГРЕГАТЫ ДВИГАТЕЛЯ (

30-И-11-22-00-00А-031А-А

).

2.3.

Отстыкуйте от проставки ДЦН-82 трубопровод подвода топлива (

30-И-71-00-00-00А-520А-А

)

2.4.

Осмотрите фильтр проставки ДЦН (

96-А-73-21-00-01А-300А-А

).

2.5.

Состыкуйте трубопровод подвода топлива с проставкой ДЦН-82 (

30-И-71-00-00-00А-720А-А

)

2.6.

Снимите с заправочного пистолета топливозаправщика штатный насадок и установите
вместо него приспособление Т96.10.11.0001 (из комплекта инструмента и приспособлений,
поставляемых с двигателем).

2.7.

Подсоедините к приспособлению Т96.10.11.0001 переходники и трубопровод из комплекта
УК-2 и произведите их проливку керосином от топливозаправщика в ведро.

2.8.

Подсоедините заправочный пистолет с приспособлением Т96.10.11.0001, переходниками и
трубопроводом из комплекта УК-2 к штуцеру консервации (

рис. 1

).

2.9.

Снимите заглушки с клапанов выпуска воздуха (

рис. 1

) на топливных фильтрах, НР и РСФ (6

мест). Установите на клапаны приспособления для выпуска воздуха (

96-А-72-00-00-01А-

230А-А

).

2.10.

Отрегулируйте давление топлива перед заправочным пистолетом топливозаправщика
(2…2,5) кГс/см

2

 (РЭ самолета). Откройте пистолет и подайте топливо в систему двигателя.

При появлении из шлангов приспособлений для выпуска воздуха сплошных струй керосина,
закройте заправочный пистолет.

2.11.

Отсоедините заправочный пистолет с приспособлением Т96.10.11.0001, переходниками и
трубопроводом из комплекта УК-2 от штуцера консервации (

рис. 1

).

2.12.

Установите заглушку на штуцер консервации и законтрите.

2.13.

Откройте перекрывной кран топливной системы самолета.

2.14.

Удалите воздух из систем двигателя (

96-А-72-00-00-01А-230А-А

).

2.15.

Снимите приспособления для выпуска воздуха с клапанов агрегатов и установите на
клапаны заглушки с новыми уплотнительными кольцами. Законтрите заглушки.

Закройте люки самолета
