Двигатель АЛ-31ПФ. Руководство - часть 32









Таблица 1   Перечень регулировочных элементов, используемых при эксплуатации

и устранении неисправностей (продолжение)



№ п.п.

Назначение

регулировки

Регу

лировочный



элемент



Место

 устан

овки



Влияние



рег

улировки



Цена

регулировки

Допустимый

диапазон

Примечание

22.15.
Параллель-
ное
смещение
характерист
ики при
∆Р

СК

 = 0

Винт №8
блока БПЗ

КРД





При повороте винта
по часовой стрелке
смещение
увеличивается

22.16.
Параллель-
ное
смещение
характерис-
тики
измерителя
Р

01



Винт №6
блока БПЗ

КРД





При повороте винта
по часовой стрелке
характеристика
смещается в сторону
увеличения

22.17.
Разворот
характерис-
тики
измерителя
Р

М



Винт №6
блока БДК

КРД  Изме-

нение
точек
выдачи
команд
по Р

М



1 оборот
винта при
Р

М

 = 4 кгс/см

2



изменяет
точку выдачи
команды на
0,01 кгс/см

2

.

При
уменьшении
давления
смещение
уменьшается
линейно и
равно 0 при
Р

М

 = 0 кгс/см

2





Поворот винта по
часовой стрелке
снижает величину
точки выдачи команд
по Р

М



22.18.
Параллель-
ное
смещение
характерис-
тики
измерителя
Р

М



Винт №7
блока БДК

КРД  Измене-

ние
точек
выдачи
команд
по Р

М



во всем
диапа-
зоне
давле-
ний

1 оборот
винта
изменяет
точку выдачи
команды
на 0,02
кгс/см

2

.



Поворот винта по
часовой стрелке
снижает величину
точки выдачи команд
по Р

М

 во всем

диапазоне давлений









Слив масла из двигателя

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Условия обеспечения безопасности ……………………………………………………..……

1





Процедура ………………………………………………………………………………………….…….

2

 1

Подготовительные работы ………………………………………………………………….….

2



 2

Слив масла из двигателя ………………………………………..………………….…………..

2



2.1.

Слив масла из маслобака …………………………………..……….…………….…..

2



2.2.

Слив масла из КДА и маслофильтра ……..……………..……….…………….…..

2



2.3.

Слив масла из ВКА ………………………………………….……….…………….…..

2

 3

Заключительные работы …………………………….………………………….………….…..

2

Перечень рисунков

 1

Клапан слива масла из маслобака …………………………………………………...…….…

3

 2

Кран слива из КДА и из маслофильтра ……….……………………………….………….…

4



 3

Клапан слива масла из ВКА ………………………………………………………………….…

5


Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

30-И-12-13-02-00А-222А-А



Слив масла из маслосистемы двигателя.

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-01А-311А-А

Осмотр двигателя со стороны воздухозаборника, реактивного сопла и
через эксплутационные люки


Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Приспособления для слива масла из комплекта
СНО



По потребности

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока 0,8-ТС -12Х18Н10Т ГОСТ 18143-72



0,8 м

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности







ВНИМАНИЕ!

СЛИВ МАСЛА ПРОВОДИТЕ С УЧЕТОМ ТРЕБОВАНИЙ В

30-И-12-13-02-00А-222А-А

.

Процедура:

1.

Подготовительные работы

1.1.

Откройте люки для доступа к кранам и клапанам слива масла из двигателя, КДА и ВКА (

30-

И-11-22-00-00А-031А-А

).

1.2.

Подготовьте приспособление и шланги для слива масла из комплекта СНО.

2.

Слив масла из двигателя.

2.1.

Слив масла из маслобака.

2.1.1.

Нажмите  до  упора  заглушку  (

1,  рис  1

)  клапана  слива  (

2

),  поверните  её  против  часовой

стрелки и снимите.

2.1.2.

Подсоедините  к  клапану  (

2

)  приспособление  для  слива  масла,  нажав  на  него  до  упора  и

повернув по часовой стрелке; слейте масло в ёмкость.

2.1.3.

Отсоедините приспособление, нажав на него до упора и повернув против часовой стрелки.

2.1.4.

Установите  заглушку  (

1

)  на  клапан  (

2

),  нажав  на  неё  до  упора  и  повернув  по  часовой

стрелке.

2.2.

Слив масла из КДА и маслофильтра

2.2.1.

Расконтрите  заглушку  (

3,  рис. 2

)  крана  слива  (

2

)  из  КДА  или  маслофильтра,  отвинтите  и

снимите её.

2.2.2.

Подсоедините  к  крану  (

2

)  приспособление  из  комплекта  СНО,  завинтив  гайку

приспособления ключом.

2.2.3.

Нажмите упор (

1

) и поверните его на 90°; слейте масло в ведро.

2.2.4.

Нажмите упор (

1

) и поверните его на 90° в обратную сторону.

2.2.5.

Отсоедините приспособление от крана (

2

), отвинтив ключом гайку приспособления.

2.2.6.

Завинтите заглушку (

3

) и законтрите проволокой.

2.3.

Слив масла из ВКА

2.3.1.

Расконтрите заглушку штуцера (

2, рис. 3

) клапана (

4

) слива масла, отвинтите и снимите её.

2.3.2.

Подсоедините  к  штуцеру  (

2

)  приспособление  из  комплекта  СНО,  завинтив  гайку

приспособления ключом.

2.3.3.

Потяните за кольцо (

3

), слейте масло в ведро.

2.3.4.

Отсоедините  приспособление  от  штуцера  (

2

),  отвинтив  ключом  гайку  крепления

приспособления.

2.3.5.

Завинтите заглушку штуцера (

2

)  и  законтрите  её  проволокой.

2.3.6.

Слейте масло через второй клапан, выполнив операции по п.п. 2.3.1 ... 2.3.5.

3.

Заключительные работы

Закройте люки самолета.












































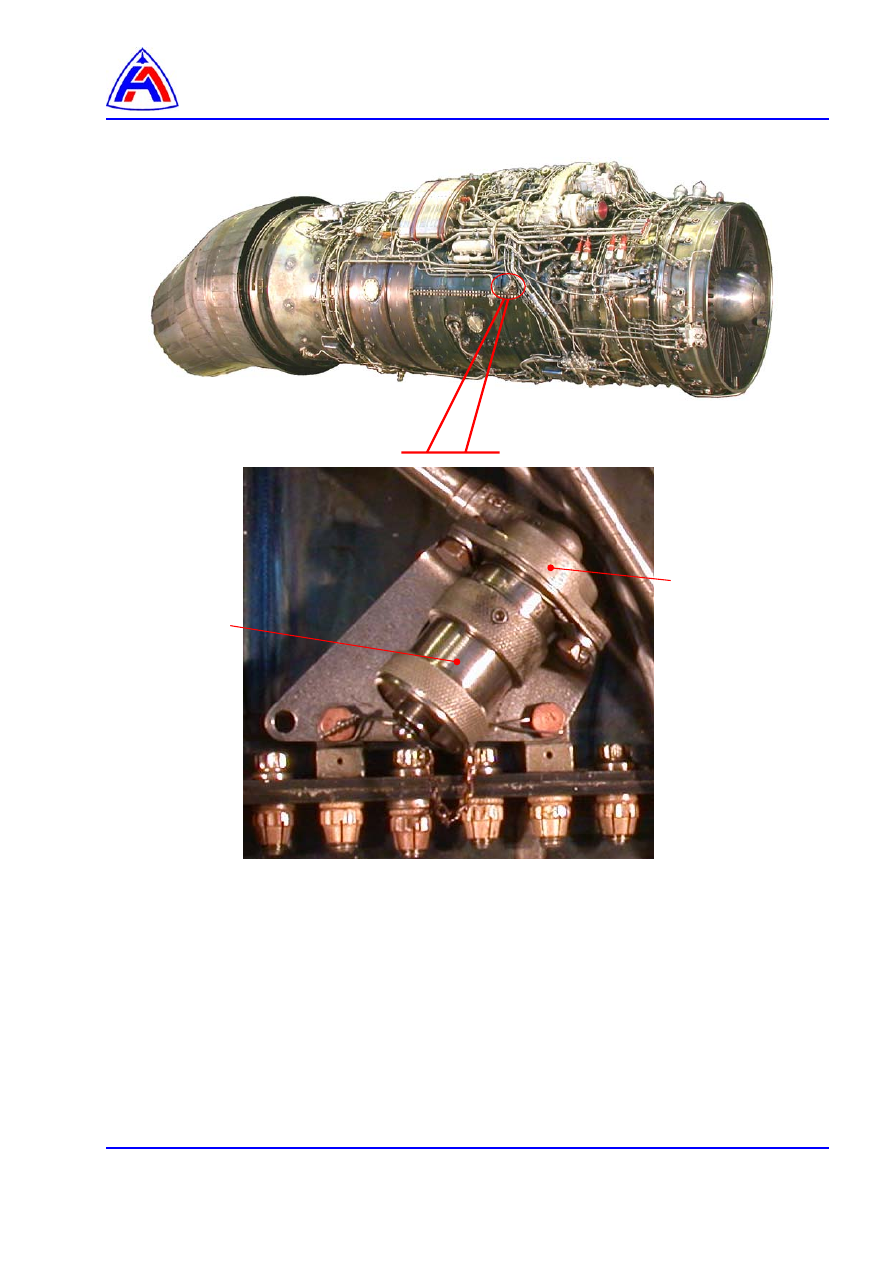

1 – заглушка;
2 – клапан слива.
