Двигатель АЛ-31ПФ. Руководство - часть 13









           1     2       3    4       5   6      7   8       9       10     11          12                  13




















            24                           23      22      21   20      19     18   17     16      15     14



                                            25   26          27   28   29   30   31   32  33  34  35    36   37



















                                    47      46          45   44                   43            42        41    40     39       38





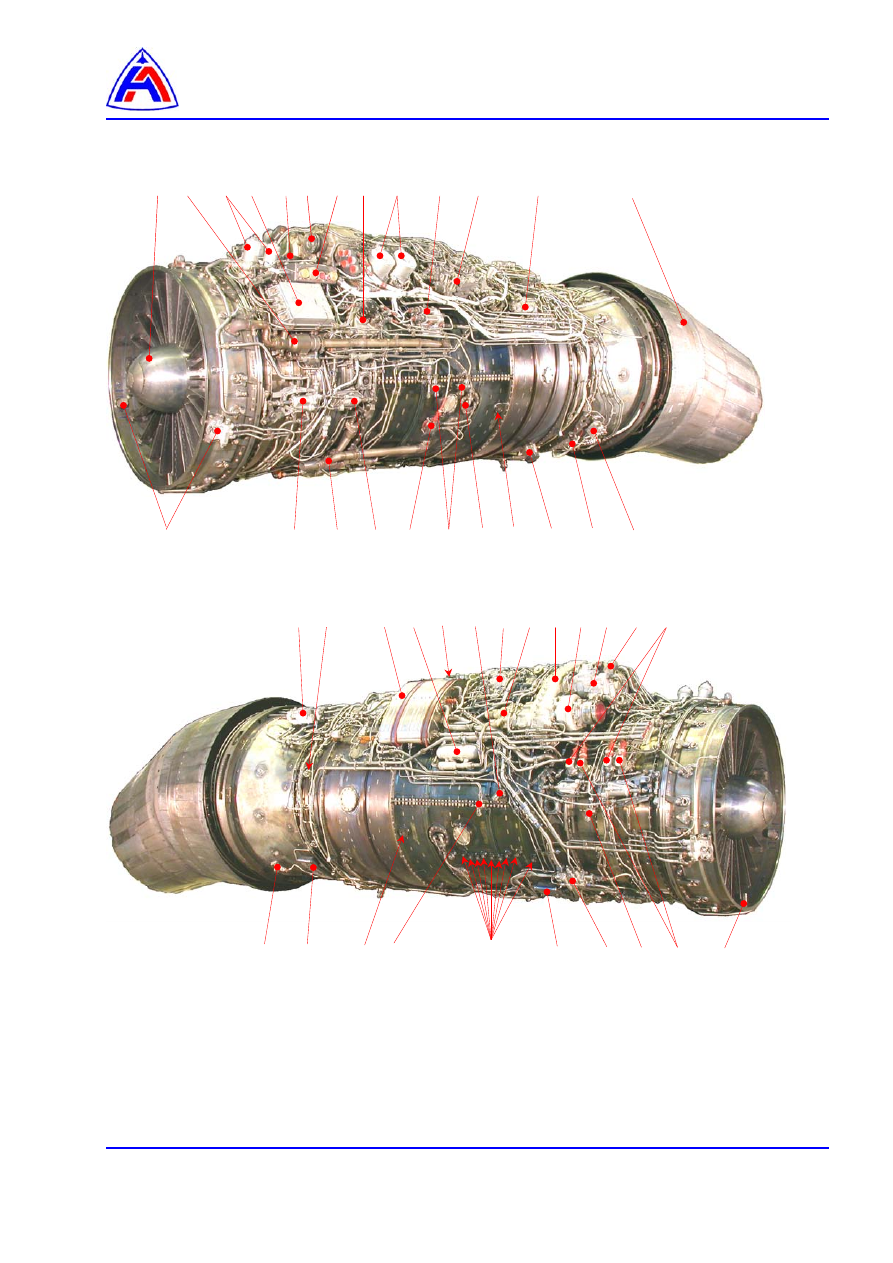

Рис. 2   Двигатель

(лист 1 из 2)

























































Рис. 2   Двигатель

(лист 2 из 2)

1 – кок,
2 – агрегат управления

противообледенительной системы

3 – топливные фильтры системы

управления РС,

4 – агрегат зажигания основной камеры

сгорания,

5 – клапан суфлирования компрессора,
6 – фланец крепления гибкого вала,
7 – коробка электрических

соединителей,

8 – редуктор датчиков РНД,
9 – топливный фильтр системы низкого

давления,

10 – агрегат аварийного слива,
11 – регулятор сопла и форсажа (РСФ),
12 – дозатор,
13 – сферическое кольцо,
14 – агрегат АУПН.

15 – агрегат АПП,

16 – клапан суфлирования турбины,
17 – окно осмотра камеры сгорания,
18 – запальное устройство,
19 – краны слива топлива из топливных

фильтров,

20 – датчик помпажа,

21 – гидроцилиндр управления

поворотными лопатками НА КВД,

22 – клапан переключения наддува,

23 – гидроцилиндр управления

поворотными закрылками ВНА КНД,

24 – термодатчик капсульный ТДК,

25 – агрегат ЭГР,

26 – термопара контроля температуры

газов за турбиной,

27 – маслобак,
28 – теплообменник топливомасляный,
29 – масляный фильтр,
30 – клапан слива масла из маслобака,
31 – насос-регулятор,
32 – маслоагрегат,
33 – коробка двигательных агрегатов,
34 – топливоподкачивающий

центробежный насос,

35 – насос плунжерный,

36 – центробежный суфлер,

37 – датчик перемещения ДП,
38 – приемник полного давления,
39 – датчик ДС,
40 – кран слива масла из КДА,
41 – распределитель топлива,
42 – сливной бачок,
43 – окна осмотра компрессора высокого

давления,

44 – кран слива масла из маслофильтра,
45 – окно осмотра камеры сгорания,
46 – дополнительный сливной бачок,

47 – датчик пламени ионизационный,

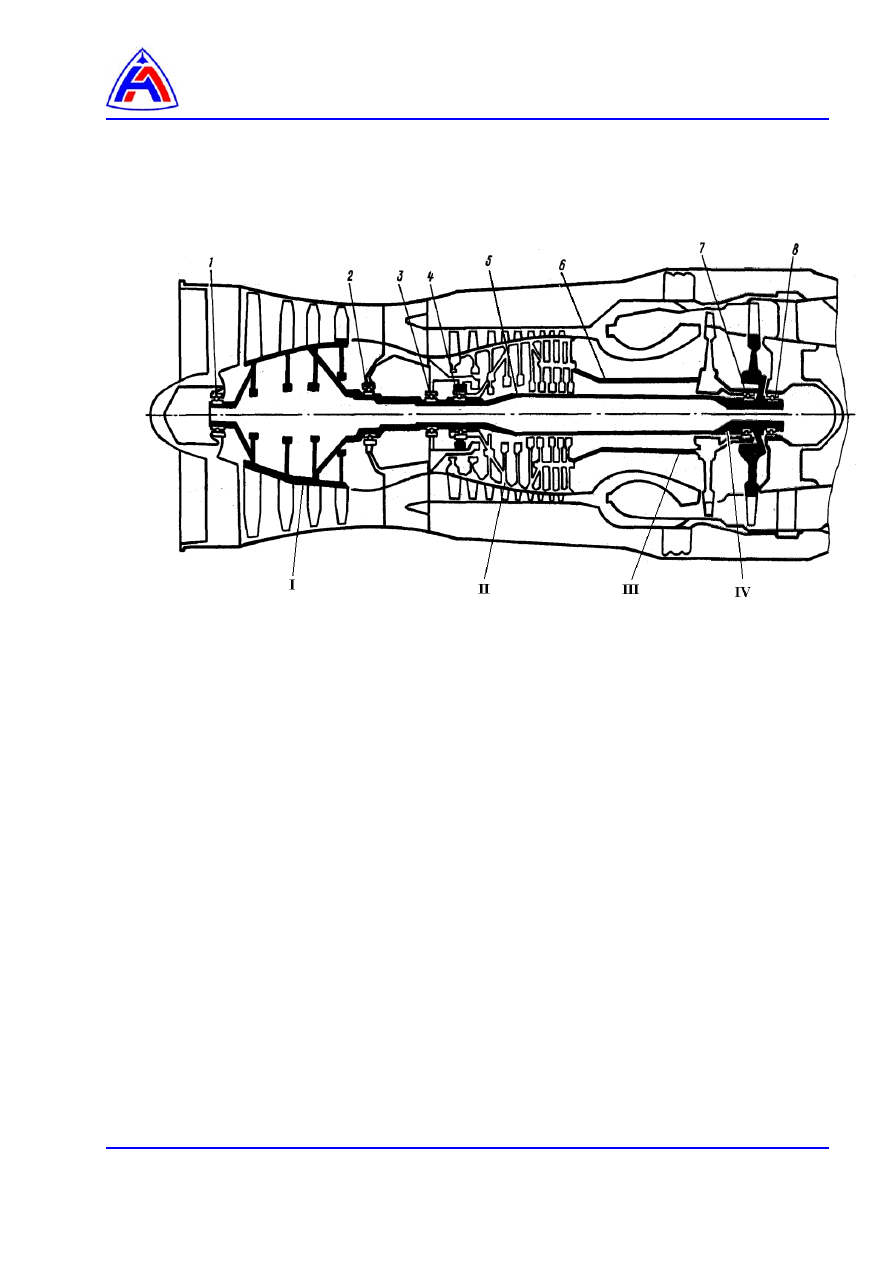

I – ротор КНД;
II – ротор КВД;
III – ротор ТВД;
IV – ротор ТНД;

1 - передняя опора ротора КНД;
2 - задняя опора ротора КНД;
3 - передняя опора ротора ТНД;
4 - передняя опора ротора высокого давления;
5 - ротор низкого давления;
6 - ротор высокого давления;
7 - задняя опора ротора высокого давления;
8 - задняя опора ротора ТНД;





Рис. 3    Схема роторов и роторных опор двигателя

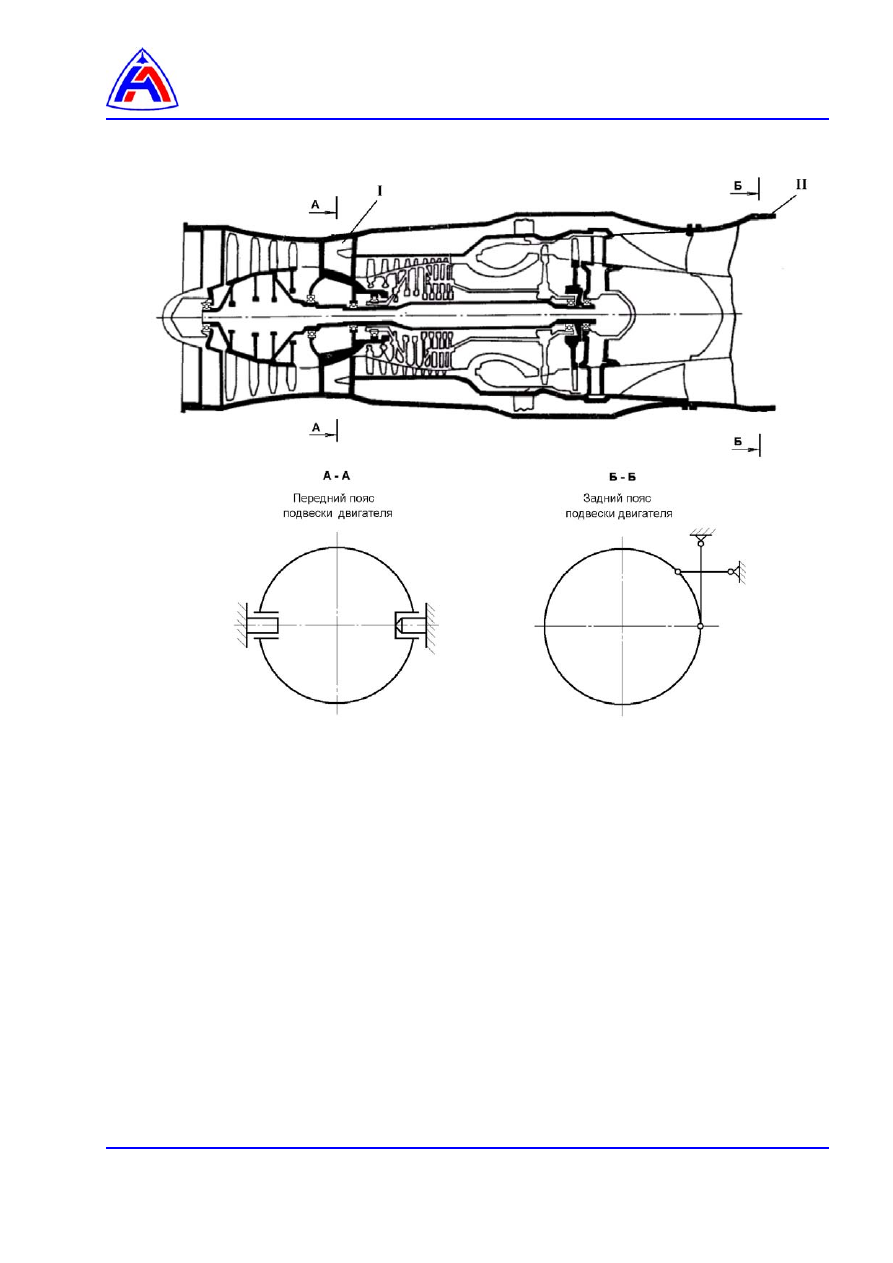

I – промежуточный корпус,
II – силовой пояс на корпусе фронтового устройства


Рис. 4  Схема узлов подвески двигателя
