Двигатель АЛ-31ПФ. Руководство - часть 14







Схемы монтажные гидравлические


Содержание



Ссылки ……………………………………………………………………………………………..…..

1





Описание ………………………………………………………………………………………….….

1



 1

Общие сведения ………………………………………………………………………………

1




Перечень рисунков

 1

Коммуникации модуля КНД …………………………………………….………………..…

3/4



 2

Коммуникации модуля КДА ………………………………………………………………….

5/6



 3

Коммуникации основной топливной системы …………………………………………

7/8



 4

Коммуникации топливной системы форсажной камеры ……………………………

9/10



 5

Коммуникации объединенной системы дренажей и сливов …………………………

11/12



 6

Коммуникации масляной системы ………………………………………………….……

13/14



 7

Коммуникации воздушных систем …………………………………………………….…

15/16






Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж





В этом модуле представлены монтажные схемы топливных, масляных и воздушных систем.

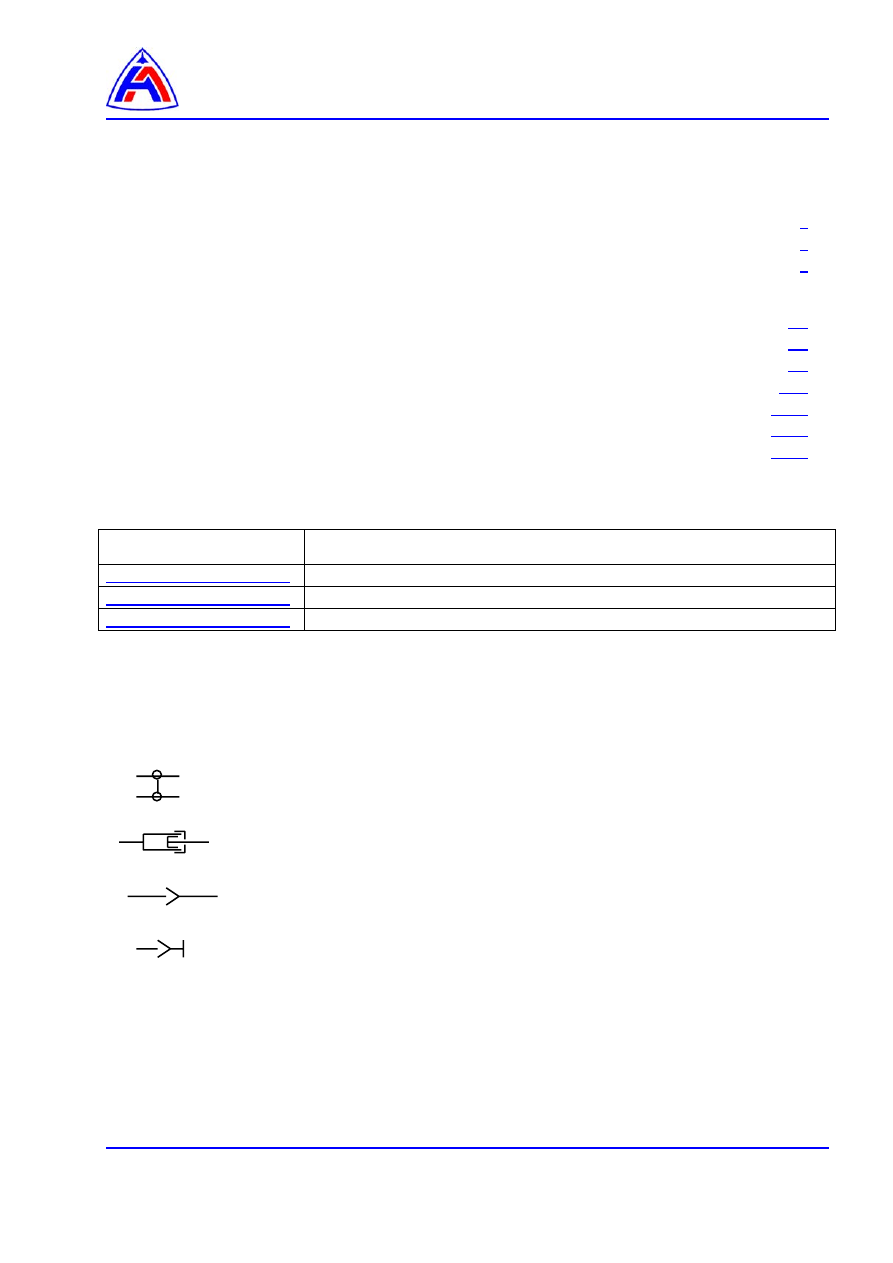

На чертежах применяются обозначения:



−  крепление трубопроводов скобами,



−  телескопическое соединение,



−  соединение трубопроводов,



−  заглушка.







Описание:

1.

Общие сведения

1.1.

Гидравлические коммуникации предназначены:

−  для гидравлической связи агрегатов,
−  для  передачи  гидравлических  сигналов  (команд)  исполнительным  механизмам  и

регуляторам.

−  для подвода и отвода топлива, масла и воздуха к агрегатам автоматики двигателя для

их функционирования.

−  для передачи параметров жидкости (газа) к датчикам.

1.2.

В состав гидравлических коммуникаций входят:

−  трубопроводы,
−  соединения ниппельные, телескопические, фланцевые,
−  быстроразъемное соединение трубопроводов к ВКА,

1.3.

Гидравлические  коммуникации  выполнены  из  металлических  трубопроводов  жестким
монтажом.  Крепление  трубопроводов  осуществляется  скобами  к  другим  трубопроводам  и
кронштейнам.

1.4.

Расположение трубопроводов, места соединений и креплений представлено на рис. 1 … 7.

1.5.

Правила демонтажа и монтажа коммуникаций изложены в

96-А-70-70-00-00А-920А-А

,

96-А-

70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А

.











Электрооборудование  двигателя.

Схемы электрические и монтажные.


Содержание



Ссылки ……………………………………………………………………………………………..…..

1





Описание ………………………………………………………………………………………….….

1



 1

Общие сведения ………………………………………………………………………………

1



 2

Электрические коммуникации …….…….………………………………………………….

15




Перечень таблиц.

1

Перечень элементов к принципиальной электрической

схеме электрооборудования ………………………………………………………………..

3




Перечень рисунков

 1

Принципиальная электрическая схема электрооборудования (4 листа)……….….

7/8









9/10









11/12







13/14



 2

Электрические коммуникации двигателя (3 листа) ……………………………

16

,

17

,

18



 3

Электрические коммуникации ВКА …………………………………………………………

19



 4

Монтаж высоковольтных проводов к агрегату зажигания ………………………………

20










Ссылки: нет


Описание:


1.

Общие сведения

1.1.

Электрооборудование предназначено:

−  для  обеспечения  функциональных  связей  электрических  механизмов,  приборов  и

датчиков двигателя и самолета,

−  для  передачи  и  реализации  электрических  сигналов  и  команд  на  исполнительные

механизмы и в систему контроля работы двигателя.













Таблица 1. Перечень элементов к принципиальной электрической схеме электрооборудования

(

рис. 1

).



Поз.

обознач.

Наименование

Кол.

Примечание

А1

Агрегат зажигания ГТДЭ     СК-224-05 1

ВКА

А2

Агрегат зажигания двигателя   КВФ-222-6 1

Двигатель

А3

Автомат запуска    АПД-99 5 серия 1

Самолет

А4

Счетчик наработки режимов    СНР-1 1

Самолет

А5

Комплексный регулятор КРД-99Б 1

Самолет

В1

Сигнализатор отключения электростартера    MCT-5С 1

ГТДЭ

В2

Устройство согласующее УПП-7 1

Самолет

В3

Сигнализатор давления масла     МСТВ-1 1

ВКА

В8

Датчик температуры Т

01

    ДТ-211 1

Самолет

В9

Датчик положения НА КВД     ДП-110 1

Двигатель

В10

Датчик положения НА КНД     ДП-110 1

Двигатель

В11

Датчик оборотов РНД     ДЧВ-2500 А 1

Двигатель

В14

Сигнализатор помпажа     CПT-88-2,2У 1

Двигатель

В16

Датчик давления масла      ДAT-4 1

Двигатель

В17

Приемник температуры масла     П-109 1

Двигатель

В19

Приемник температуры топлива     П-109 1

Двигатель

В20

Датчик вибрации гориз.     МВ-27-1Г 1

Двигатель

В21

Датчик пламени ФК      ДПИ-1500-5MЛ 1

Двигатель

В22

Датчик пламени ФК      ДПИ-1500-5МП 1

Двигатель

В23

Датчик оборотов РНД      ДЧВ-2500 1

Двигатель

В24

Сигнализатор включения форсажа      MCT-10AC

1

РСФ

В25

Датчик оборотов nТС      ДТА – 10

1

ГТДЭ

В27

Датчик оборотов РВД      ДЧВ-2500 1

ВКА

В28

Датчик оборотов РВД     Д-ЗМ 1

ВКА

В29

Термопара Т 82К 1

ГТДЭ

В30

Датчик оборотов РВД      ДЧВ-2500 1

ВКА

В31

Датчик оборотов РНД      Д-3М 1

Двигатель

В32

Термопара T-142

1

Двигатель

В35

Датчик угла поворота НА КНД
ДС-11В (ДС-11Г)

1

Двигатель

В36

Датчик угла поворота НА КВД
ДС-11В (ДС-11Г)

1

Двигатель

В37

Датчик диаметра РС     ДС-11В (ДС-11Г) 1

Двигатель

В38

Датчик оборотов РНД      ДЧВ-2500 А 1

Двигатель

В39

Сигнализатор  перепада давления  на  фильтре      СП-
0,4ЭТ-1

1

Двигатель

В40

Сигнализатор отказа термодатчика
МСТВ-10СМ

1

НР

В41

Сигнализатор наддува предмасляных полостей
МСТ-6,5А

1

Двигатель

В42

Датчик-сигнализатор уровня масла  ДСМК8А-47


1

Двигатель
