Двигатель АЛ-31ПФ. Руководство - часть 10







Процедура:

1.

Демонтаж

1.1.

Расконтрите электрический соединитель (

96-А-70-70-00-00А-920А-А, п. 1

).

1.2.

Отвинтите соединительную гайку (

3, рис. 1

).

1.3.

Расстыкуйте соединитель.

1.4.

Закройте  вилку  (

2

)  и  розетку  (

1

)  электрического  соединителя  заглушками  или

полиэтиленовой плёнкой. Пленку закрепите шпагатом.

2.

Монтаж

2.1.

Снимите заглушки (пленку) с вилки и розетки электрического соединителя.

ВНИМАНИЕ!  −  НЕ  ДОПУСКАЙТЕ  ПОПАДАНИЯ  В  СОЕДИНИТЕЛИ  ПЫЛИ,  ВЛАГИ,

ТОПЛИВА, МАСЛА!

−  ДЛЯ  ПРОВЕРКИ  ЭЛЕКТРОЦЕПЕЙ  ПРИМЕНЯЙТЕ  ПРИБОРЫ  С

ЭЛЕКТРОЖГУТАМИ,  ИМЕЮЩИМИ  ОТВЕТНЫЕ  ЧАСТИ  СОЕДИНИТЕЛЯ
(РОЗЕТКУ ИЛИ ВИЛКУ) СООТВЕТСТВУЮЩЕЙ КОНСТРУКЦИИ

2.2.

Совместите  шпонку  розетки  с  прорезью  (

А,  рис. 1

)  вилки  и  состыкуйте  соединитель.  При

стыковке допускается легкое покачивание стыкуемых частей.

2.3.

Завинтите соединительную гайку до упора. Качество соединения оценивайте по отсутствию
зазора кабельной части относительно блочной.

2.4.

Законтрите соединитель проволокой (

96-А-70-70-00-00А-710А-А

).

2.5.

На электрические соединители датчиков СПТ-88-2,2У, ДП-110, ДС-11В (системы управления
ВНА  КНД  и  НА  КВД),  ПАД-1,6,  ТСС  и  сигнализатора  стружки  в  масле  нанесите  обмотку  на
места соединения соединителей с датчиками (

96-А-70-70-00-00А-730А-А

).

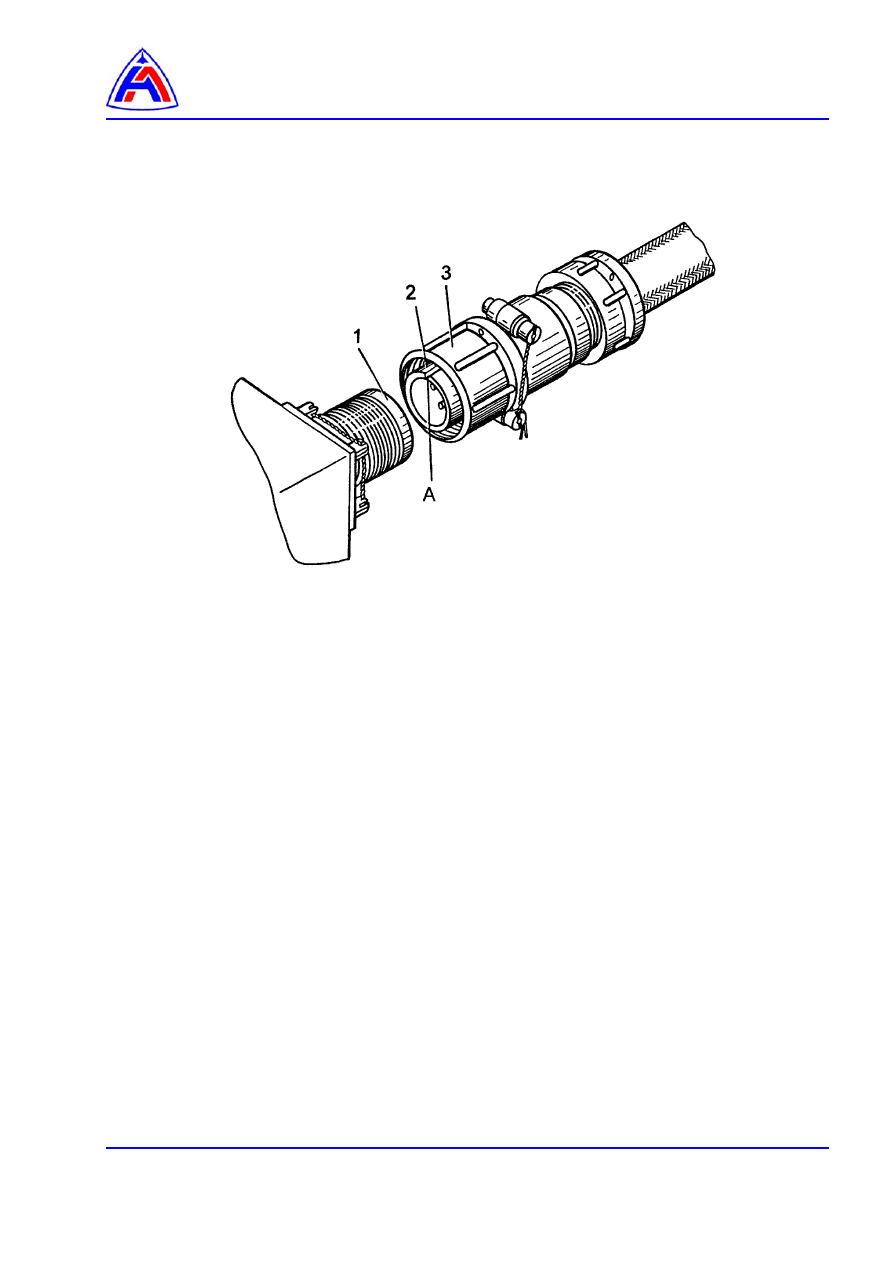

1 – розетка,
2 – вилка,
3 – гайка.








Рис.  1  Соединитель























































О

О

А

А

О

О





"

"

Н

Н

П

П

О

О





"

"

С

С

а

а

т

т

у

у

р

р

н

н

"

"





Научно-технический центр

им. А. Люльки









Общие предупреждения и предостережения.

Меры безопасности


Содержание



Ссылки



……………………………………………………………………………………………..…….

1





Описание ……………………………………………………………………………………………….

1



 1

Меры безопасности………………………………………………………………………………

1



 2

Правила противопожарной безопасности, дегазации и дезактивации…………………

2





Ссылки:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

30-И-12-00-02-00А-012А-А



Меры безопасности при работе в кабине

30-И-12-00-06-00А-012А-А

Меры безопасности при запуске и опробовании двигателя

30-И-12-00-09-00А-012А-А

Меры безопасности при работе с кислородным оборудованием

30-И-12-00-10-00А-012А-А

Запрещения при обслуживании самолета



ВНИМАНИЕ!   ПРИ  РАБОТЕ  НА  АВИАТЕХНИКЕ  СОБЛЮДАЙТЕ  МЕРЫ  БЕЗОПАСНОСТИ

ИЗЛОЖЕННЫЕ В РЭ САМОЛЕТА (

30-И-12-00-01-00А-012А-А

,

30-И-12-00-02-00А-012А-

А

,

30-И-12-00-06-00А-012А-А

,

30-И-12-00-09-00А-012А-А

,

30-И-12-00-10-00А-012А-А

)


Описание:

1. Меры безопасности

1.1.

При  выполнении  работ  на  двигателе  соблюдайте  правила  техники  безопасности,
изложенные в настоящем разделе и в РО самолёта.

1.2.

Выполняйте  работы  только  исправным  инструментом  (из  комплекта  инструмента  для
обслуживания двигателя), предназначенным для данной операции.

1.3.

ЗАПРЕЩАЕТСЯ!  КЛАСТЬ НА ДВИГАТЕЛЬ КАКИЕ-ЛИБО  ПРЕДМЕТЫ.

1.4.

Исключите возможность попадания посторонних предметов в двигатель.

Перед выполнением работ убедитесь в отсутствии в карманах одежды предметов, которые
могут попасть в двигатель или на него.

1.5.

Не производите работы по обслуживанию двигателя на площадках, загрязненных горючими
и смазочными материалами.

1.6.

При опробовании двигателя применяйте индивидуальные средства защиты от шума.

1.7.

При запуске и опробовании двигателя:

ЗАПРЕЩАЕТСЯ НАХОДИТЬСЯ ИЛИ ПРОХОДИТЬ В ОПАСНЫХ ЗОНАХ (РО САМОЛЁТА):

−  ВПЕРЕДИ ВСАСЫВАЮЩИХ КАНАЛОВ ВОЗДУХОЗАБОРНИКОВ,
−  ПОЗАДИ РЕАКТИВНЫХ СОПЕЛ,
−  ВБЛИЗИ  ПЛОСКОСТИ  ВРАЩЕНИЯ  СВОБОДНОЙ  ТУРБИНЫ  ГТДЭ  (ЗОНА

ВЫХЛОПНОГО ПАТРУБКА).
