Двигатель АЛ-31ПФ. Руководство - часть 8







ВНИМАНИЕ! ПРИ ЗАТЯЖКЕ КЛЮЧОМ ГАЙКИ ТРУБОПРОВОДА, ПОДДЕРЖИВАЙТЕ

ВТОРЫМ КЛЮЧОМ СТЫКУЕМЫЙ ШТУЦЕР.

3.4.8.

Затяните ключами гайки (винты) крепления трубопровода к агрегату. Гайки телескопических
соединений завинтите до упора рукой.

3.5.

Проверьте

визуально

параллельность

трубопроводов,

соединенных

скобами.

Параллельность  должна  быть  обеспечена  на  участке,  превышающем  ширину  скобы  не
менее чем на 5 мм с каждой стороны.

3.6.

Проверьте визуально зазоры:
−  между  трубопроводами,  корпусами  и  трубопроводами,  гайками  и  трубопроводами

допустимы зазоры не менее 5мм,

−  между  трубопроводами  или  элементами  его  крепления  и  подвижными  элементами

двигателя допустимы зазоры не менее 8 мм,

−  на  участке  менее 70 мм  от  места  подсоединения  трубопровода  допустимы  зазоры  не

менее 2 мм.

3.7.

Законтрите соединения (

96-А-70-70-00-00А-710А-А

).

4.

Заключительные работы

ВНИМАНИЕ!  −  ГЕРМЕТИЧНОСТЬ  ТОПЛИВНЫХ  И  МАСЛЯНЫХ  КОММУНИКАЦИЙ

ПРОВЕРЯЙТЕ  С  ПРИМЕНЕНИЕМ  ЧИСТЫХ  САЛФЕТОК  ИЛИ  БУМАГИ.
СЛЕДЫ ТОПЛИВА И МАСЛА НЕ ДОПУСКАЮТСЯ.

−  ГЕРМЕТИЧНОСТЬ ВОЗДУШНЫХ И КИСЛОРОДНЫХ КОММУНИКАЦИЙ

ПРОВЕРЯЙТЕ, ОБМАЗАВ СТЫКИ РАСТВОРОМ МЫЛА. ПУЗЫРЕНИЕ
МЫЛЬНОГО РАСТВОРА НЕ ДОПУСКАЕТСЯ.

4.1.

Проверьте герметичность соединений:
−  перед проверкой протрите контролируемые стыки салфетками, смоченными в бензине,
−  перед запуском двигателя закройте люки на 4 винта (по углам),
−  произведите запуск двигателя с выходом на режим «МГ»,
−  снимите крышки с люков  и осмотрите соединения на режиме «МГ»,
−  выключите двигатель,
−  осмотрите соединения и закройте люки.

ВНИМАНИЕ!  −  ПОДТЯЖКА  СОЕДИНЕНИЙ  ТРУБОПРОВОДОВ,  НАХОДЯЩИХСЯ  ПОД

ДАВЛЕНИЕМ, НЕ ДОПУСКАЕТСЯ.

−  УСТРАНЕНИЕ  НЕГЕРМЕТИЧНОСТИ  ТЕЛЕСКОПИЧЕСКИХ  СОЕДИНЕНИЙ

ПОДТЯГИВАНИЕМ  ГАЕК  НЕ ДОПУСКАЕТСЯ.

4.2.

Негерметичность  соединения  устраните  его  переборкой,  заменой  дефектных  деталей  и
созданием усилия затяжки сопрягаемых деталей по технологическим картам.

4.3.

Удалите с деталей (узлов) остатки топлива, масла салфеткой смоченной в бензине.

4.4.

После монтажа трубопроводов топливной системы удалите из них воздушные пробки (

96-А-

72-00-00-01А-230А-А

).

4.5.

Подготовьте к отправке снятый трубопровод:

−  установите  заглушки  на  трубопровод,  или  оберните  концы  трубопровода

полиэтиленовой пленкой и закрепите ее шпагатом или пластырем,

−  заверните трубопровод в парафиновую бумагу и уложите в транспортировочную тару.

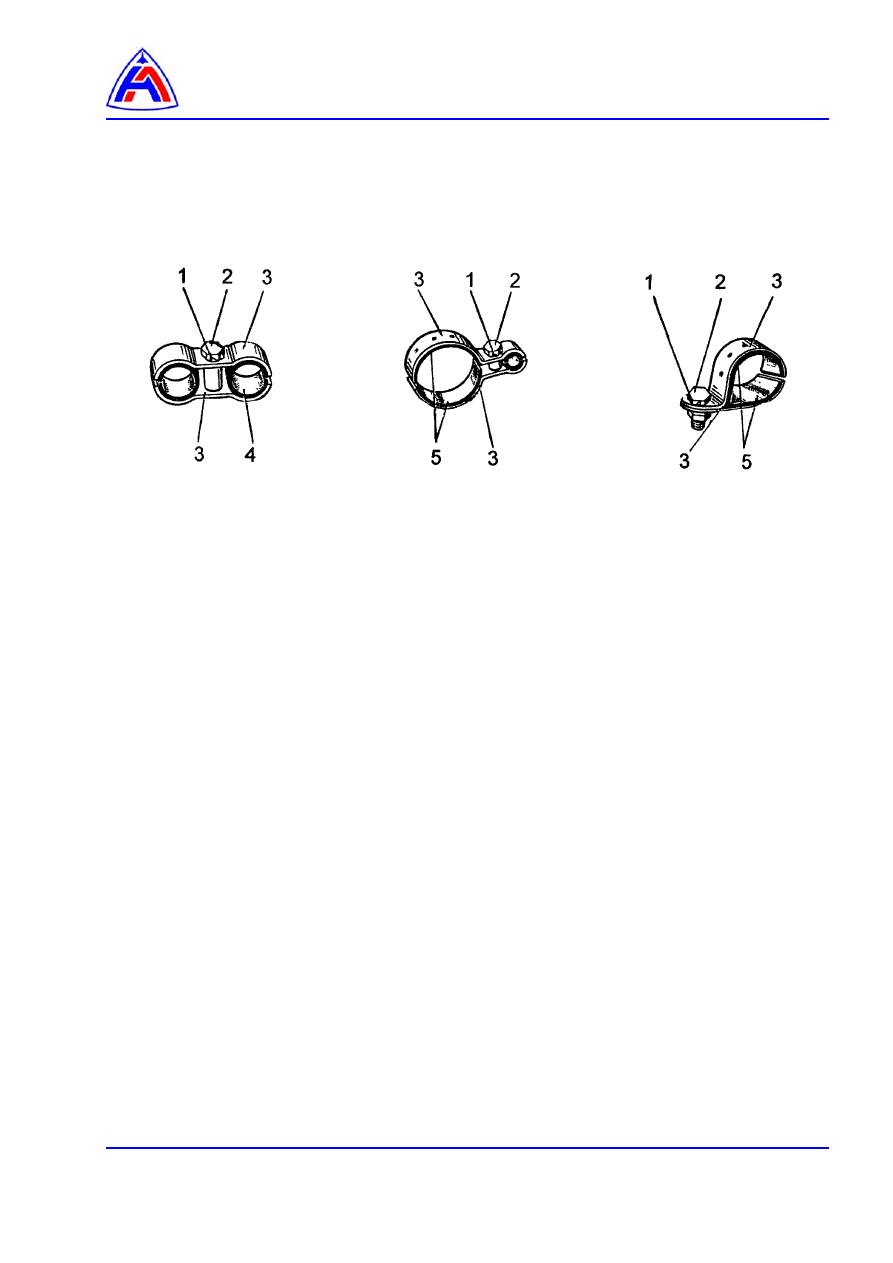

1 – шайба контровочная,
2 – винт,
3 – половина скобы,
4 – втулка медная,
5 – прокладка.







Рис. 1  Скобы крепления трубопроводов

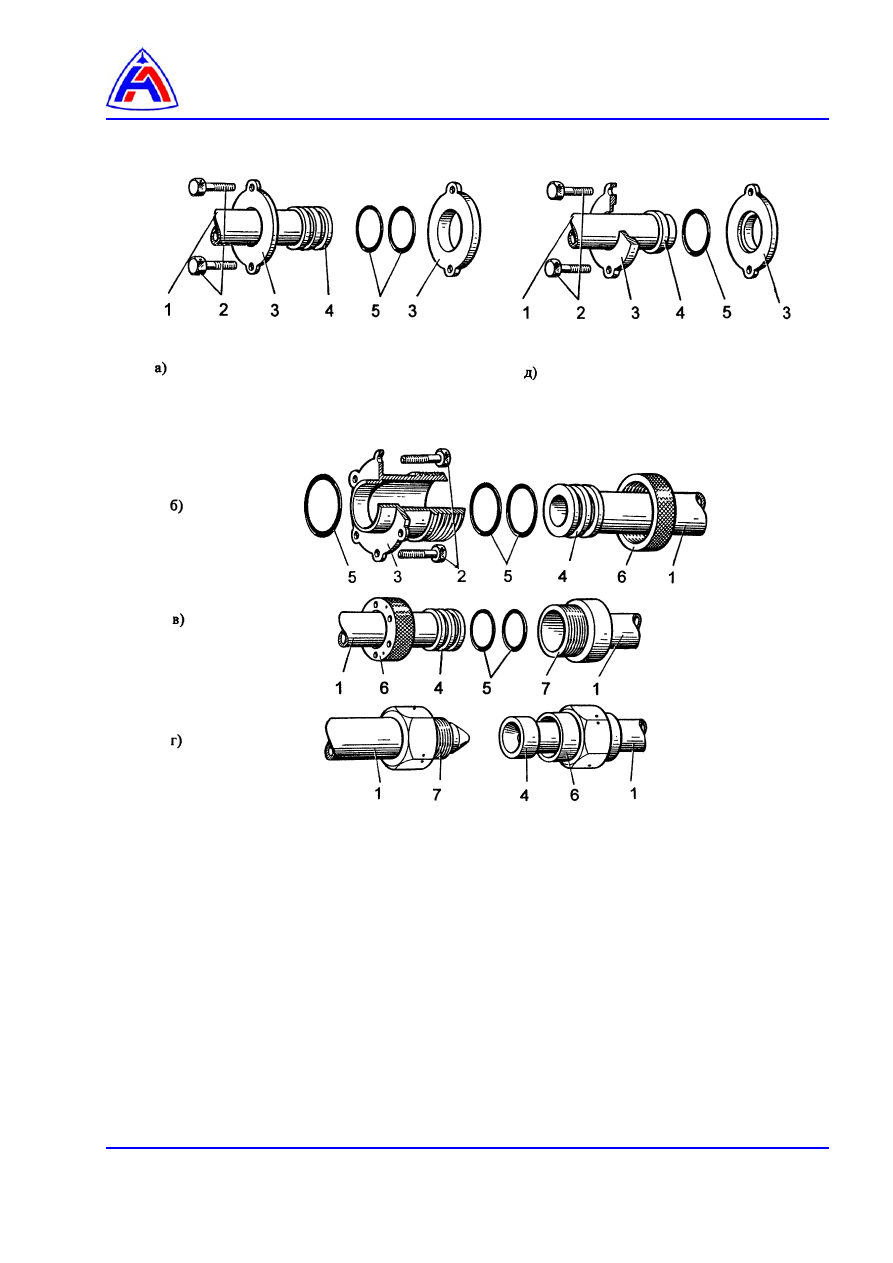

1 – трубопровод,
2 – винт (болт),
3 – фланец,
4 – ниппель,
5 – кольцо уплотнительное,
6 – гайка,
7 – штуцер.





Рис. 2  Схема соединения трубопроводов
