Двигатель АЛ-31ПФ. Руководство - часть 6

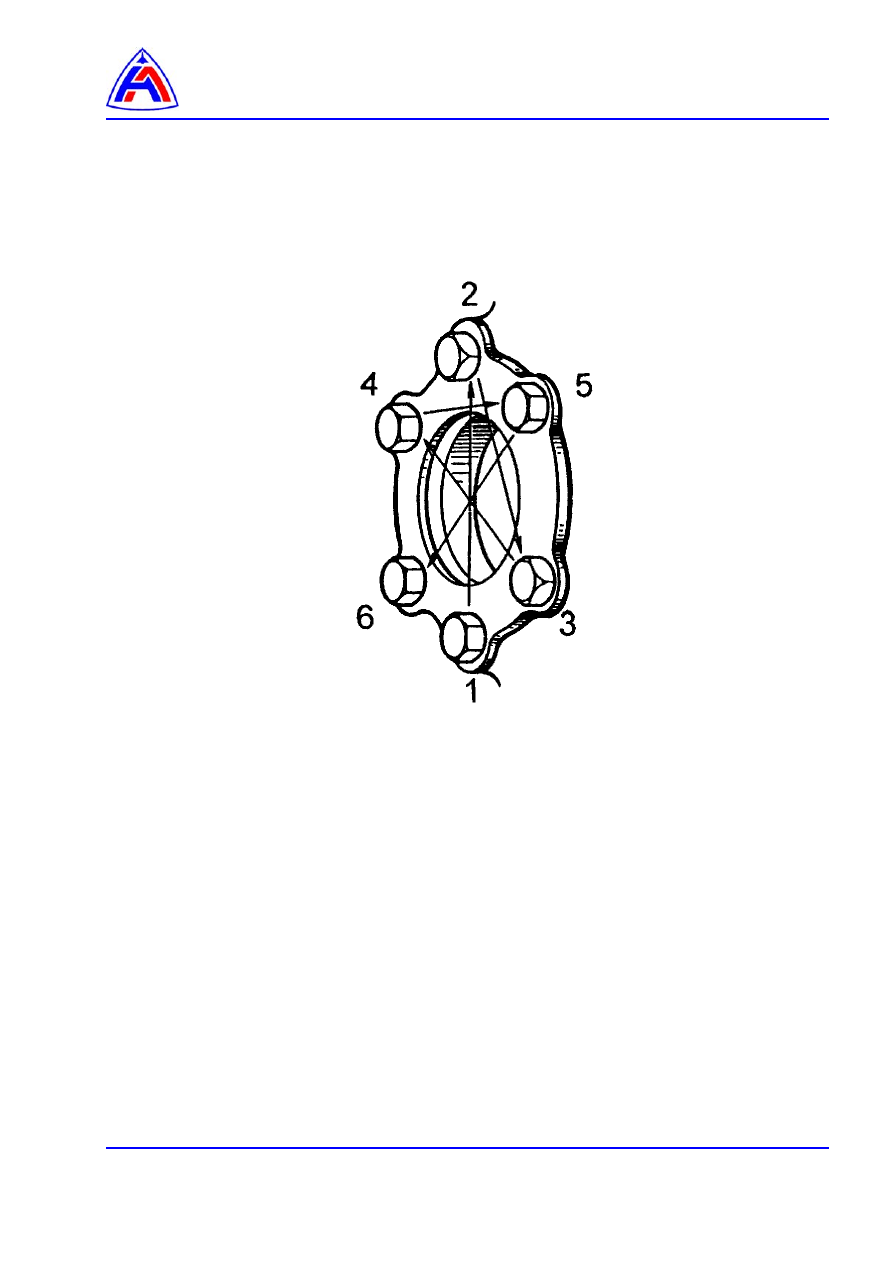

Рис. 1  Схема завинчивания (отвинчивания) гаек (болтов)

фланцевых соединений










Резьбовые соединения.  Тарированная затяжка.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Условия обеспечения безопасности …………………………………………………………

1





Процедура ……………………………………………………………………………………………….

2



 1

Общие сведения….………………………………………………………………………..……

2



 2

Тарированная затяжка соединений………………………….………………………………

2




Перечень рисунков

 1

Ключи тарированные ………………………………………………………………………….

3



 2

Переходники к ключам…………………………………………………………………………

4





Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-00А-060А-А



Двигатель. Запасные части, инструменты и принадлежности

96-А-72-00-00-01А-312А-А

Осмотр проточной части двигателя. Осмотр рабочих лопаток КНД

96-А-72-00-00-02А-312А-А

Осмотр проточной части двигателя. Осмотр рабочих лопаток КВД

96-А-72-00-00-05А-312А-А

Осмотр проточной части двигателя. Осмотр рабочих лопаток турбины



Предварительные требования


Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности









Процедура:

1.

Общие сведения

1.1.

Тарированная затяжка обеспечивает оптимальную прочность соединений и предотвращает
чрезмерные напряжения в деталях.

1.2.

Для тарированной затяжки применяйте тарированные ключи пластинчатые и с предельным
М

кр

 из комплекта инструмента для обслуживания двигателя (

96-А-72-00-00-00А-060А-А

)

2.

Тарированная затяжка соединений

2.1.

С  тарированными  ключами  (

рис. 1

)  применяйте  торцовые  переходники  (

2,  рис. 2

)

соответствующих типоразмеров.

2.2.

С пластинчатыми ключами применяйте торцовые (

2

) и плоские (

1

) переходники.

Плоский  переходник  удлиняет  плечо Z ключа  на  величину L. Это  учтено  в  значении  М

кр

,

указанного в технологическом процессе.

Плоский  переходник  надевайте  на  ключ  так,  чтобы  продольная  ось  переходника  являлась
продолжением продольной оси ключа.

2.3.

Приемы работы с пластинчатыми ключами

2.3.1.

Проверьте установку стрелки (

3, рис. 1

) на отметку «0» лимба (

4

) ключа.

ВНИМАНИЕ!  ПРИ  НЕСОВПАДЕНИИ  СТРЕЛКИ  С  ДЕЛЕНИЕМ «0» НА  ЛИМБЕ  КЛЮЧОМ

ПОЛЬЗОВАТЬСЯ ЗАПРЕЩАЕТСЯ!

2.3.2.

Наденьте на головку (

2

) ключа переходник.

2.3.3.

Установите переходник на гайку (головку болта) и затяните соединение, поворачивая ключ
за рукоятку (

5

).

Усилие  к  рукоятке  (

5

) (средний  палец  руки  на  канавке  «А»)  прикладывайте  под  прямым

углом к продольной оси ключа.

Прекратите затяжку при достижении заданного Мкр (показание стрелки (

3

) по лимбу (

4

).

2.4.

Приемы работы ключом, тарированным с предельным Мкр

2.4.1.

Наденьте на головку ключа (

8

) переходник.

2.4.2.

Установите переходник на гайку (головку болта) и затяните соединение, поворачивая ключ
воротком (

7

).

Затяжка  прекратите  в  момент  срабатывания  предельного  (храпового)  механизма  ключа.
Этот момент определяется резким падением усилия на воротке и характерным щелчком.

2.5.

Приемы работы ключом для заглушек окон осмотра полостей двигателя описаны в

96-А-72-

00-00-01А-312А-А

,

96-А-72-00-00-02А-312А-А

,



96-А-72-00-00-05А-312А-А

.

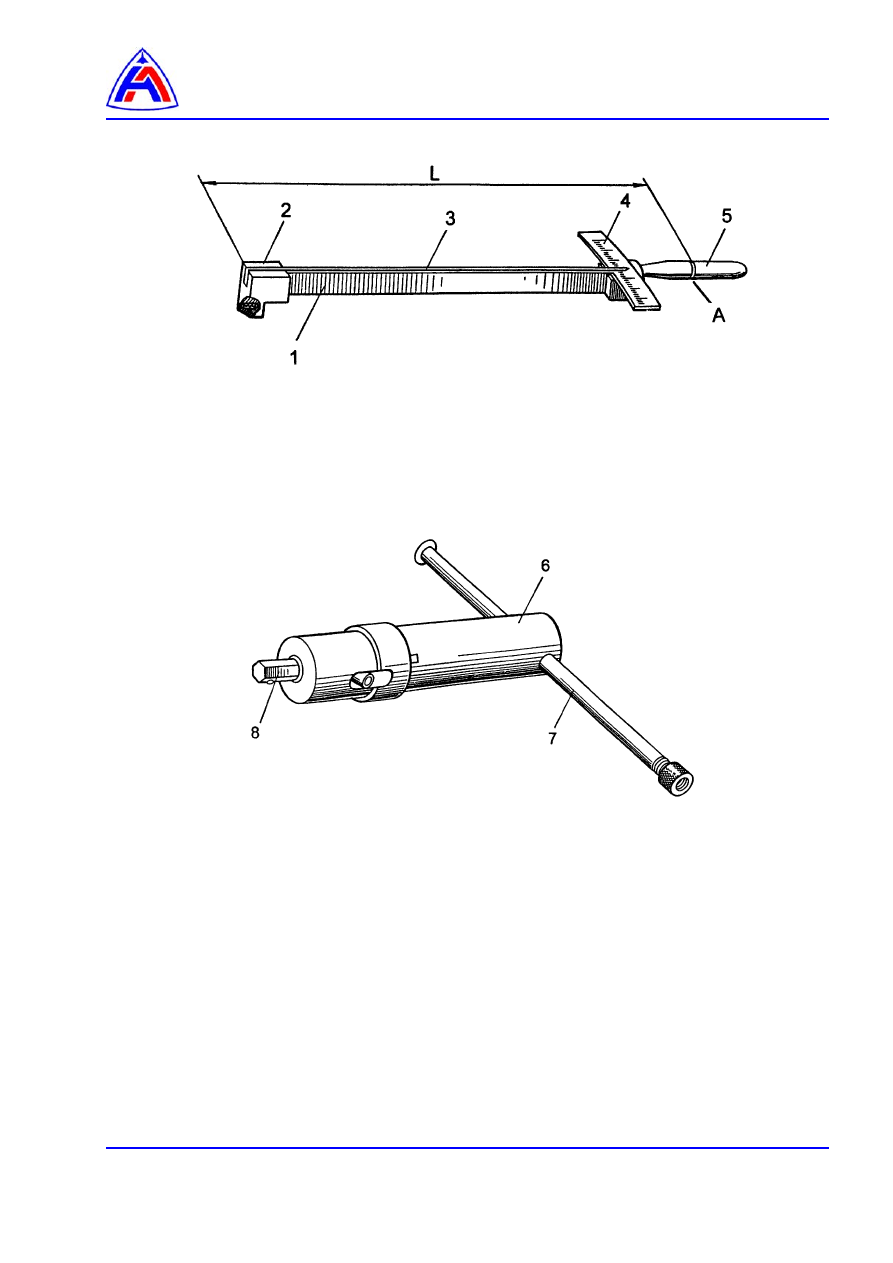

а) Ключ тарированный пластинчатый












б) Ключ тарированный с предельным М

кр





1 – ключ тарированный пластинчатый,
2, 8 – головки,
3 – стрелка,
4 – лимб,
5 – рукоятка,
6 – ключ тарированный с предельным М

кр

,



7 – вороток.



Рис. 1   Ключи тарированные
