Двигатель АЛ-31ПФ. Руководство - часть 5
Процедура:
ВНИМАНИЕ! ОБМОТКУ НАНОСИТЕ НА МЕСТА СОЕДИНЕНИЯ ЭЛЕКТРИЧЕСКИХ
СОЕДИНИТЕЛЕЙ С ДАТЧИКАМИ СПТ-88-2,2У, ДП-110, ДС-11В (СИСТЕМЫ
УПРАВЛЕНИЯ ВНА КНД И НА КВД), ПАД-1,6, ТСС И СИГНАЛИЗАТОРА
СТРУЖКИ В МАСЛЕ.
ВНИМАНИЕ! ПРИ РАБОТЕ С СОЕДИНИТЕЛЯМИ НЕ ДОПУСКАЙТЕ ПОПАДАНИЯ В
СОЕДИНИТЕЛИ ПЫЛИ, ВЛАГИ, ТОПЛИВА, МАСЛА!
1.
Демонтаж соединителя
1.1.
Снимите с соединителя обмотку.
1.2.
Оботрите салфеткой, слегка смоченной в бензине, соединитель и часть экранирующего
рукава на длине 100 мм от фланца датчика.
1.3.
Расконтрите соединитель датчика (
96-А-70-70-00-04А-920А-А., пункт 1
1.4.
Отвинтите соединительную гайку.
1.5.
Расстыкуйте соединитель.
2.
Монтаж соединителя
2.1.
Промойте спиртом с помощью кисти торец розетки и внутреннюю поверхность корпуса вилки
со штырями и просушите соединитель.
2.2.
Состыкуйте соединитель. При стыковке допускается легкое покачивание стыкуемых частей.
2.3.
Завинтите соединительную гайку до упора. Качество соединения оценивайте по отсутствию
зазора кабельной части относительно блочной.
2.4.
Законтрите соединитель проволокой
∅ 0,6 мм (
). Концы
контровочной проволоки аккуратно заправьте, исключая наличие острых кромок.
2.5.
Перед началом обмотки проверить срок годности пленки. При проведении работ на
изделиях исключить механическое воздействие на зоны обмотки
2.6.

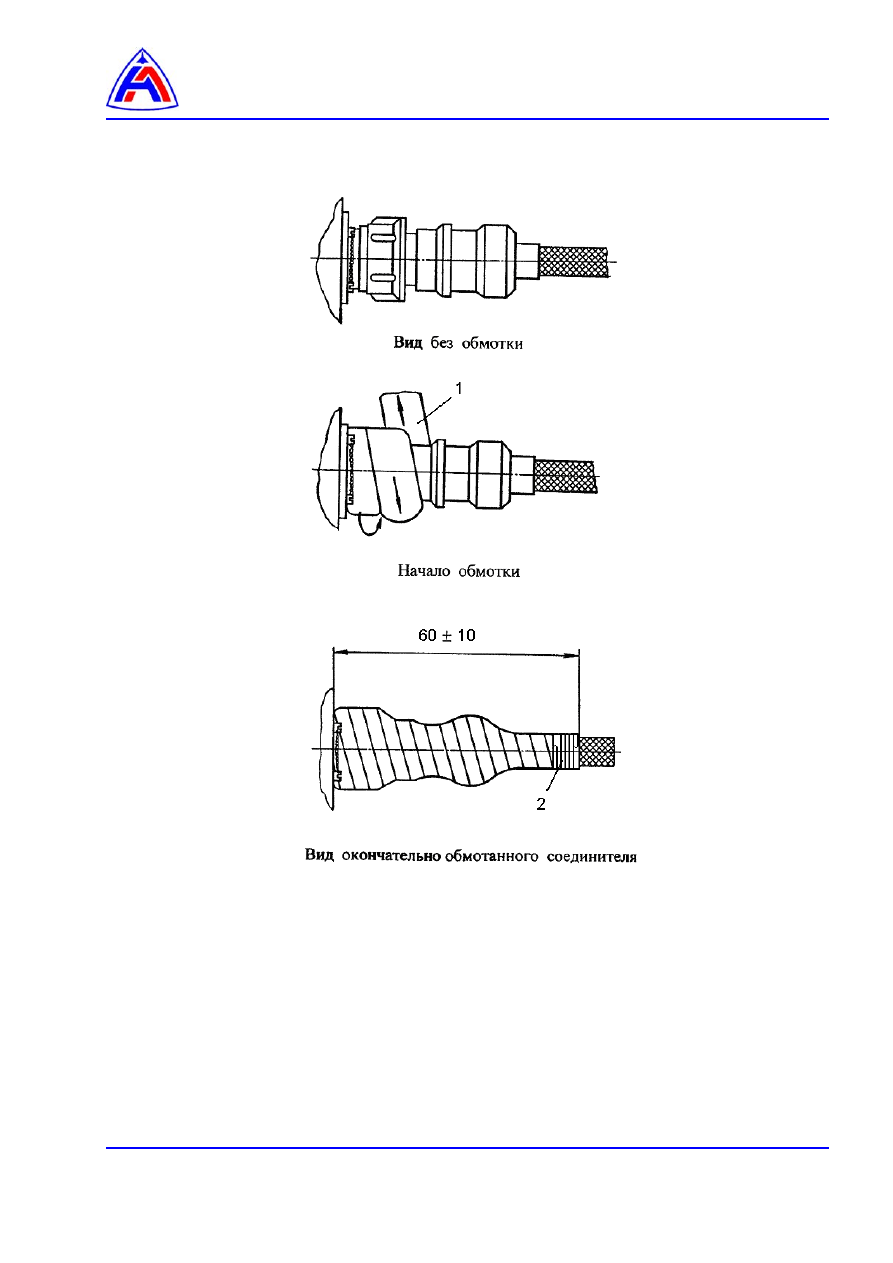

Обмотайте электрические соединителя пленкой (
) СКЛФ-4Д сорт 1, 0,15х25 ТУ 301-
05-49-90.
− начало обмотки с фланца датчика,
− при нанесении обмотки обеспечьте небольшую (до 15-20 % от исходной длины) вытяжку
пленки (контроль осуществляется визуально),
− обмотку производите так, чтобы последующий виток пленки ложился на половину
ширины предыдущего (нижнего) витка,
− обмотку производите на длине (60 ± 10) мм, в два слоя,
− конец пленки закрепите бандажом из чулка (
) АСЭЧ(б) –1,0 ТУ 17 РСФСР 21.2-
247-10-91 на длине 5…7 мм,
− бандаж пропитайте лаком КО-85 ГОСТ 11066-74.
