Двигатель АЛ-31ПФ. Руководство - часть 3







Стандартные технологии. Двигатель.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Условия обеспечения безопасности ………………………………………………………….

1





Описание ……………………………………………………………………………………………….

1



 1

Общие сведения……………..………………………………………………….………………

1





Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-00А-060А-А



Двигатель. Запасные части, инструменты и принадлежности



Предварительные требования


Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности






Описание:



1.

Общие сведения.

1.1.

Рекомендации, содержащиеся в настоящем разделе, выполняйте при проведении работ по
технологическим процессам.

При выполнении работ соблюдайте меры безопасности (

30-И-12-40-00-01А-012А-А

,

96-А-72-

00-00-00А-012А-А

).

1.2.

При  работе  по  технологическим  процессам  применяйте  только  инструмент  из  комплектов
для обслуживания двигателя (

96-А-72-00-00-00А-060А-А

).

1.3.

При выполнении работ контролируйте состояние узлов и деталей.



















Проверка контрящих свойств самоконтрящихся гаек.


Содержание



Ссылки ……………………………………………………………………………………………..……

1





Предварительные требования …………………………………………………………………….

1





  Условия обеспечения безопасности ………………………………..…………………….….

1





Процедура …………………………………………………………………….……………………….

2



 1

Проверка контрящих свойств самоконтрящихся гаек …….……………………………….

2




Перечень рисунков

 1

Схема проверки контрящих свойств самоконтрящихся гаек ……………………………..

2





Ссылки: нет


Предварительные требования


Условия обеспечения безопасности:



Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности









Процедура:

1.

Проверка контрящих свойств самоконтрящихся гаек

1.1.

Проверку производите перед каждой установкой гайки.

1.2.

Промойте гайку бензином (кисть).

1.3.

Навинтите гайку (

2, рис. 1

) рукой на калибр (

1

) (пробка резьбовая 880.491). Гайка считается

годной, если хвостовик «А» калибра не выступает за торец гайки.





























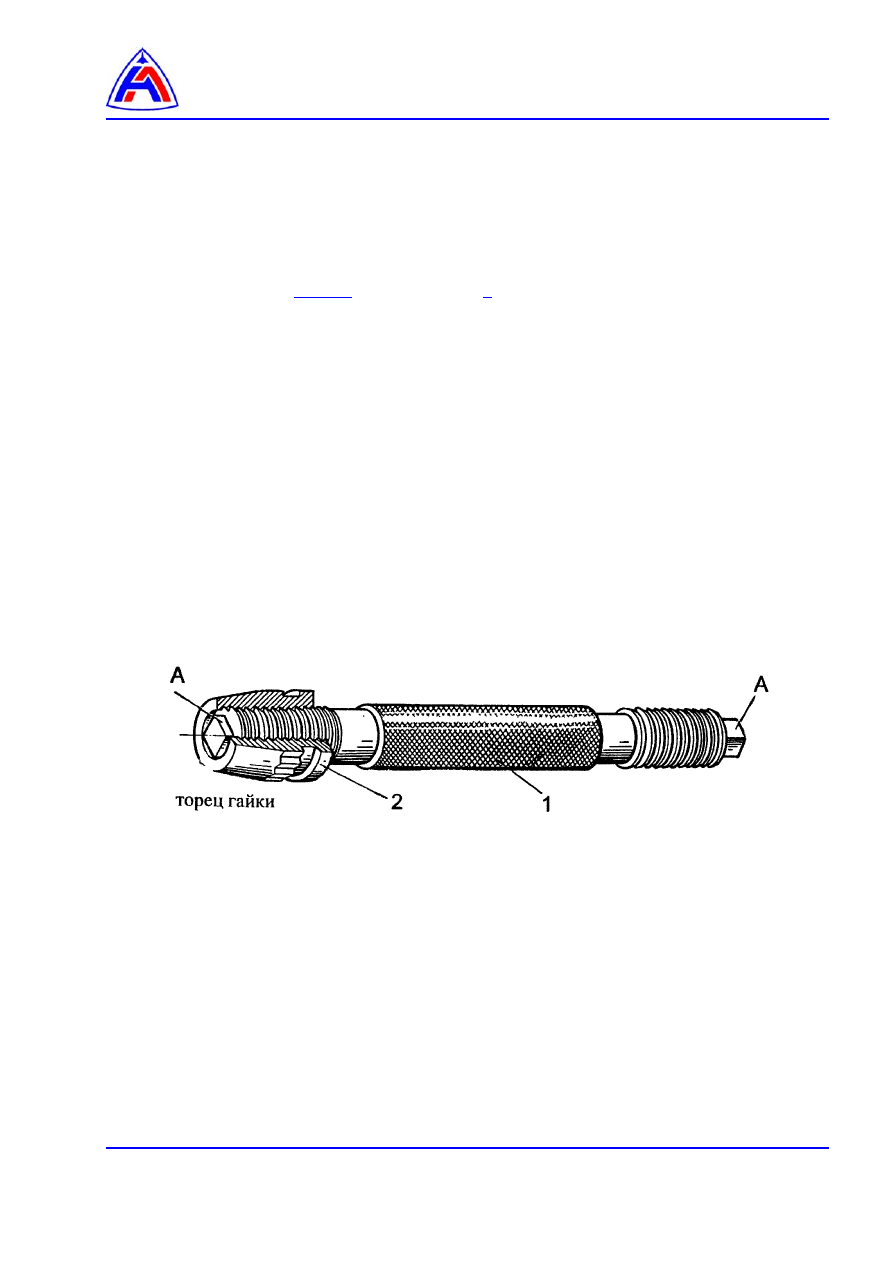

1 – калибр,
2 – гайка.







Рис. 1  Схема проверки контрящих свойств

самоконтрящихся гаек












Контровка соединений узлов, агрегатов.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Условия обеспечения безопасности ………………………………………………………….

1





Процедура ……………………………………………………………………………………………….

2



 1

Общие сведения……………………..……………………………………………………………

2



 2

Контровка шайбой………………..….…………………………….………………………………

2



 3

Контровка шплинтом……………………………………………………………………………..

2



 4

Контровка проволокой……………………………………………………………………………

2




Перечень рисунков

 1

Виды контровки…………………………………………………………………………..……….

4





Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Предварительные требования


Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности
