Атлас пластической хирургии лица и шеи (Ф.М. ХИТРОВ) - часть 5

172

Рис. 172. Больной А. после окончания операции.

Рис. 173. Вид больного М. до операции.

Рис. 174. Схематическое изображение дефектов тканей лица у больно­

го М.

Рис. 175. Для формирования верхней губы по линиям АБ и ВГД делают

разрезы, мобилизуя остатки правой половины верхней губы и левый край

щеки.

174 175

5* 67

173

176 177

Рис. 176. Вид после отсепаровки остатка губы и участка щеки, конец

стебля Ф с рассеченными концом АБВ. Края кожи конца стебля сшивают

с краями кожи щеки ДЕЖ. Край дефекта неба представлен расщепленным

на ротовую и носовую поверхности.

Рис. 177. Края слизистой оболочки формируемой губы сшиты как между

собой, так и с краем ротовой поверхности дефекта переднего отдела

твердого неба; задний лоскут расщепленного конца стебля Ф сшит с

краями левой половины формируемой губы и краем слизистой оболочки

щеки.

Рис. 178. Вид после вшивания конца стебля в края щеки над левой по­

ловиной сформированной губы. Второй конец стебля перемещают под

отпрепарованный участок щеки у нижнего края дефекта справа на сле­

дующем этапе операции.

Рис. 179. Вид пересеченного тела стебля Ф.

178 179

68

180 181

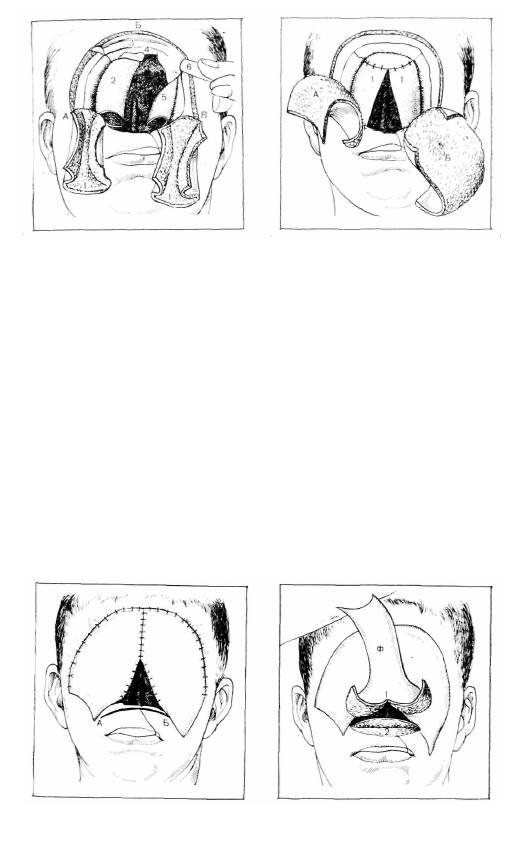

Рис. 180. Вид после отслойки рубцово измененных тканей, прилежащих

к краям дефекта; 1—опущенные книзу филатовские стебли с удален­

ными на них рубцами; 2 и 5 — отслоенные ткани от скулоорбитальных

краев дефекта; 3 и 4 — обнаженная твердая мозговая оболочка и край

дефекта лобной кости; 6 — распатор; АБВ—линия разреза на лице от

одной ножки стебля до другой.

Рис. 181. Наложение швов на края отслоенных Рубцовых тканей. 1—2 —

твердая мозговая оболочка; А и Б — филатовские стебли, распластанные

в полосы кожи.

Рис. 182. Вид восстановленных рельефов лобно-орбитомаксиллярной

зоны. По линии АБ делается разрез у основания губы.

Рис. 183. Разрезом вдоль основания губы сформирована раневая поверх­

ность 2. Конец второго филатовского стебля Ф рассечен продольным

разрезом 1.

182 183

69

185

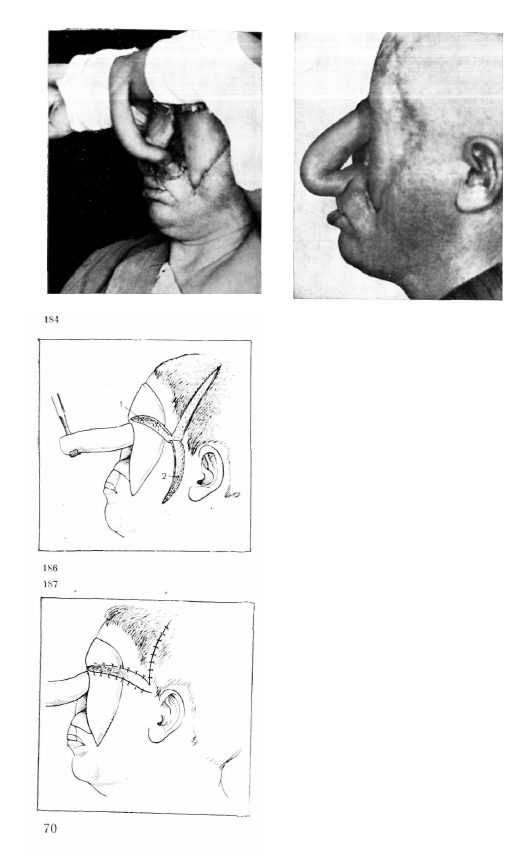

Рис. 184. Приживленный с пред­

плечья конец филатовского стеб­

ля у основания верхней губы.

Рис. 185. Вторая ножка стебля

приживлена к корню носа.

Рис. 186. Формирование брови.

Поперечным разрезом 1 создают

раневую поверхность. Из воло­

систой зоны теменно-височной

области выкраивают листообраз­

ный лоскут кожи 2 (откинут

книзу).

Рис. 187. Листообразный лоскут

из волосистой зоны пришивают

на раневую поверхность форми­

руемой брови. Вид сформирован­

ной брови.

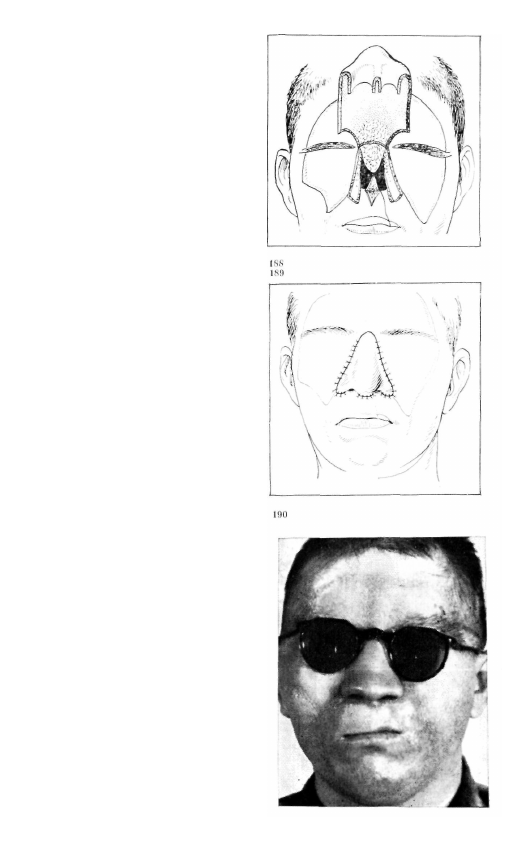

Рис. 188. Конец кожной полосы

стебля сдублирован и согнут по

продольной оси, в результате че­

го вырисовываются контуры

крыльев, кончика и перегородки

формируемого носа.

Рис. 189. Окончательный вид

после пришивания краев носа.

Рис. 190. Больной М. в очках

после окончания восстановитель­

ных операций.

III. ВАРИАНТЫ

УСТРАНЕНИЯ ДЕФЕКТОВ,

возникших

ПОСЛЕ УДАЛЕНИЯ

ВЕРХНЕЙ ЧЕЛЮСТИ

Дефекты, возникающие после удаления верхней челюсти

по поводу злокачественных новообразований, вызывают не

только косметические недостатки, но и определенные неудоб­

ства при размельчении пищи во рту и проглатывании. Пола­

гаться на протезирование и тем самым отграничивать полость

рта от полости носа не рекомендуется, так как протез часто

не достигает этого, а с другой стороны, вызывает (и довольно

скоро) расшатывание и выпадение зубов уже не удерживает­

ся на месте. Поэтому целесообразнее устранить оперативным

путем сообщение полости рта с полостью носа при помощи

филатовского стебля, которым устраняется одновременно и

косметический недостаток (рис. 191—215).

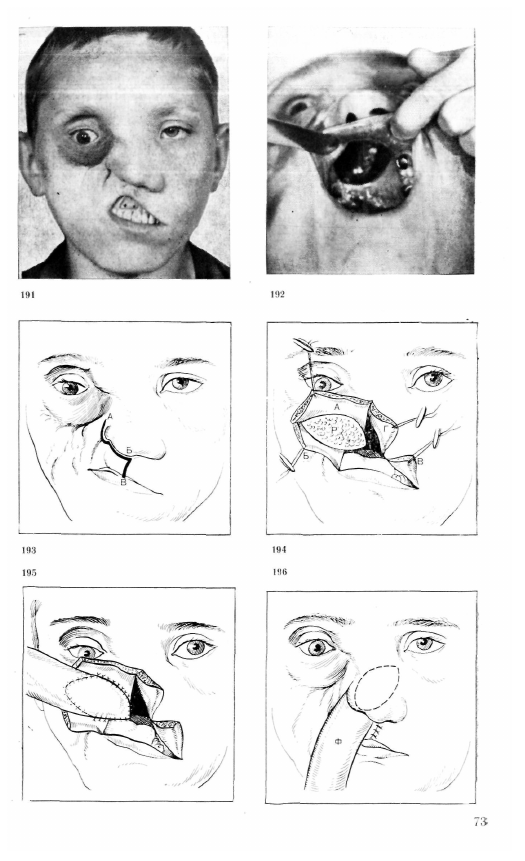

Рис. 191. Больной К. до операции. Деформация правой подглазничной

области со смещением носа и верхней губы после резекции верхней че­

люсти.

Рис. 192. Дефект твёрдого неба у того же больного, что на рис. 191.

Рис. 193. Производят сквозной разрез мягких тканей по линии АБВ.

Рис. 194. Лоскуты А, Б, В разведены кнаружи; Р — раневая поверхность

после рассечения рубцов; обе половины губы и крыло носа Г оттянуты на

держалках.

Рис. 195. Конец стебля подшит к краям раневой поверхности щеки, обра­

зовавшейся после рассечения рубцов.

Рис. 196. Обе половины губы сшиты и частично сшиваются края рассе­

ченных оснований спинки и крыла носа. Для филатовского стебля Ф об­

разуется щель между основанием крыла носа и верхней губой.

72

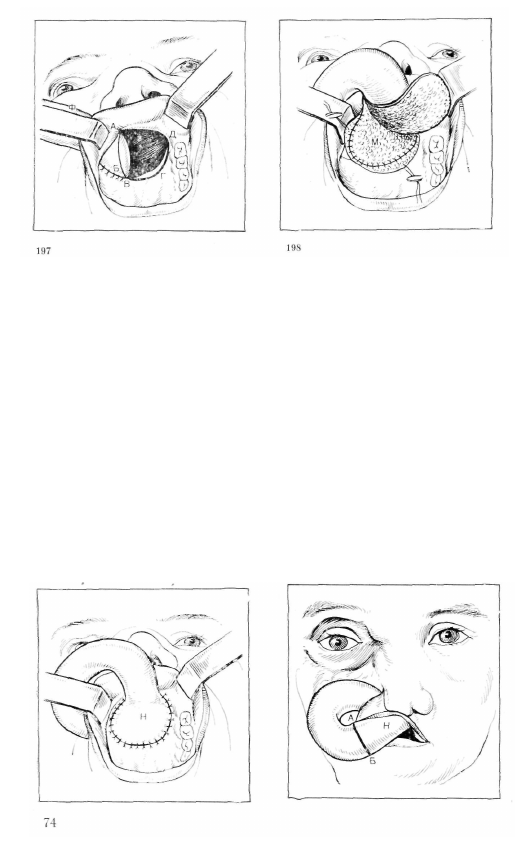

Рис. 197. Питающую ножку стебля Ф отсекают от руки и отводят кна­

ружи. Производят разрез АБВ от правого края дефекта твердого неба

на приживленной площадке стебля, выступающей в просвет дефекта не­

ба. Второй разрез ВГД, являющийся продолжением разреза АБВ, идет

вдоль левого края дефекта неба.

Рис. 198. Раздвоенный конец стебля частью М сшит с внутренними краями

кожи ранее приживленного конца стебля и краем слизистой оболочки

носовой поверхности.
Рис. 199. Другая половина кожи конца стебля Н прикрыла раневую по­

верхность части стебля М и края ее сшиты с краями дефекта. На месте

дефекта образовалась ротовая стенка. Стебель принимает вид кольца,

одна половина которого выходит из полости рта через ротовую щель, а

другая — через щель в области основания крыла носа и основания верх­

ней губы.

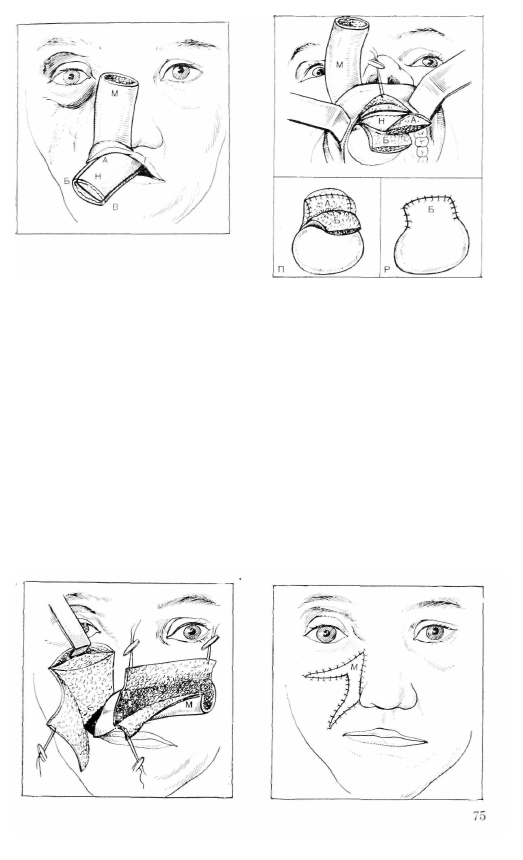

Рис. 200. Стебель Н, приживленый концами к дефекту неба, пересекают

по линии АБ.

Рис. 201. Из стебля Н устраняют дефект в переднем отделе твердого не­

ба и восстанавливают переходную складку верхней губы, а стеблем М

восстанавливают рельеф подглазничной области. Конещ Н расщепляют

на две половины разрезом по линии АБВГ параллельно ротовой щели.

199 200

201 202

Рис. 202. Стебель Н расщеплен на два конца — А и Б. Край слизистой

оболочки губы поднят на держалке. В рамке П изображены подшитые

края кожи стебля: А — к краям носовой поверхности дефекта неба и ос­

нования верхней губы; в рамке Р стебель Б прикрыл раневую поверх­

ность стебля А и края его сшиты с краями неба и губы. Образовалась

ротовая эпителиальная поверхность в пределах бывшего дефекта твердого

неба.
Рис. 203. Отсепарованные ткани подглазничной области и нижнее веко

оттянуты крючком кверху, а кожа щеки на держалке — книзу. Конец

стебля М отвернут влево; по линии АБ разрез только кожи стебля. Край

кожи стебля АБ сшивают с краем слизистой оболочки щеки вдоль осно­

вания боковой стенки носа, а клетчатку стебля укладывают в подглаз­

ничную область; края кожи века и щеки сшивают с краями оставшейся

полосы кожи на стебле. Затем производят разрез только толщи кожи

на стебле соответственно ходу линии основания боковой стенки и крыла

носа. Полоска кожи стебля М восполняет недостаток ткани в подглаз­

ничной области.

Рис. 204. Вид после наложения швов. М — часть, восстановленная за счет

стебля.

203

204

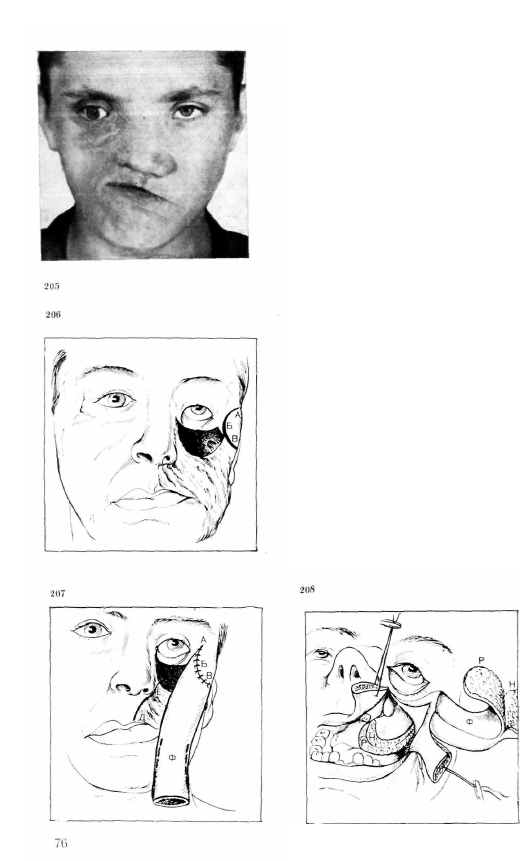

Рис. 205. Больной К. после опе­
раций.

Рис. 206. Второй вариант опера­

ции устранения деформации под­

глазничной области со смешением

носа губы и дефектом верхней

челюсти. У края сквозного дефек­

та передней стенки верхней челюс­

ти делают разрез по линии АБВ.

Очерченный участок ткани отпре-

паровывают кнаружи.

Рис. 207. Края кожи конца стеб­

ля Ф на всем протяжении сшива­

ют с краями лоскута АБВ и с

краями его материнского ложа.

По линии ЕД рассекают верхнюю

губу на следующем этапе опе­

рации.

Рис. 208. Края рассеченной губы

оттянуты держалками. На де­

фекте" твердого неба представле­

ны отпрепарованными края рото­

вой и носовой слизистых оболо­

чек твердого неба Р и Н. Конец

стебля Ф рассечен продольным

разрезом. Края лоскутов кожи

Р и Н должны быть сшиты соот­

ветственно с краями слизистой

оболочки ротовой и носовой по­

верхности дефекта твердого неба.

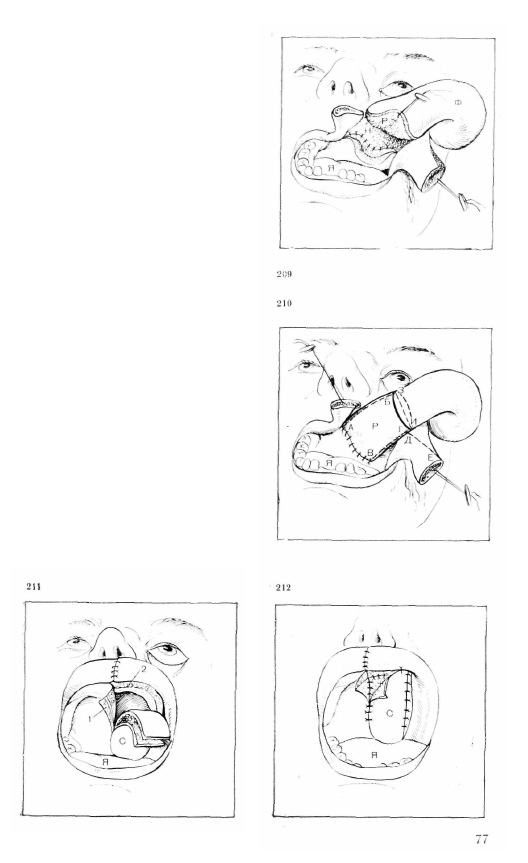

Рис. 209. Края лоскута кожи Н

сшиты с краями носовой слизистой

оболочки у заднебоковых краев

дефекта неба. Я — язык.

Рис. 210. Края лоскута кожи Р

сшиты с краями ротовой слизис­

той оболочки твердого неба. Тело

стебля пересекают по линии ЗИ;

по линии ДЕ делают разрез

вдоль основания верхней губы;

по линиям АБ и ВГ рассекают

-стебель, чтобы образовать два

кожных лоскута, которыми уст­

раняют дефект твердого неба в

переднебоковых отделах и фор­

мируют переходную складку

верхней губы. Все эти разрезы

делают на следующем этапе опе­

рации. Края рассеченной губы

•сшивают.

Рис. 211. Освеженные края де­

фекта тведого неба 1 и основа­

ние верхней губы 2. С — прижив­

ленный к дефекту твердого неба

филатовский стебель, конец кото­

рого расщеплен на два кожных

лоскута, за счет которых устра­

няют дефект неба в переднем от­

деле.

Рис. 212. Наложением швов за­

кончено устранение дефекта твер­

дого неба и верхней губы.

214

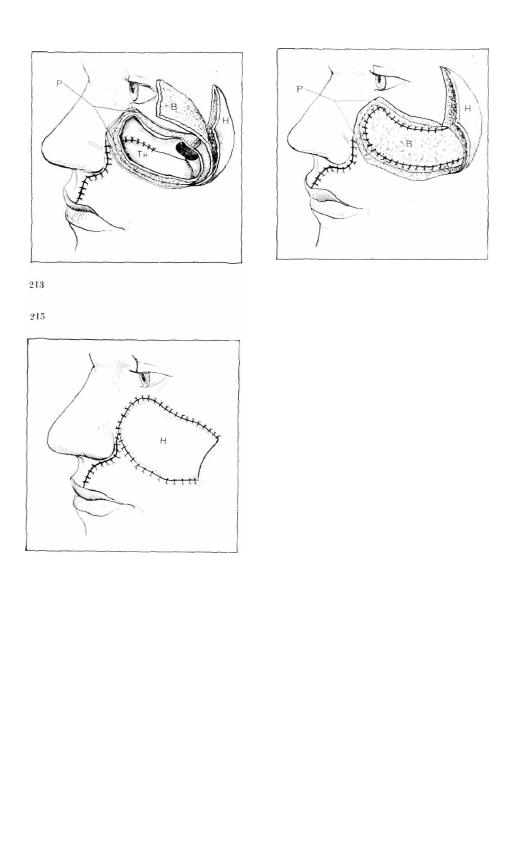

Рис. 213. Освежены края сквоз­

ного дефекта передней стенки

верхней челюсти Р с расщеплен­

ным на два лоскута концом В

и Н филатовского стебля; Тн —

твердое небо.

Рис. 214. Сформированная внут­

ренняя выстилка из лоскута В

филатовского стебля.

Рис. 215. Сформированная на­

ружная стенка из лоскута Н фи­

латовского стебля.

IV. ФОРМИРОВАНИЕ ЩЕКИ

И УГЛА РТА

При широких сквозных дефектах щеки с углом рта, рас­

пространяющихся на ретромолярную область, рубцы, охваты­

вающие ветвь челюсти, приводят к грубому ограничению от­

крывания рта. Нередко рубцы распространяются на венечный

отросток челюсти, запаивая его с бугром верхней челюсти и

основанием отростка скуловой кости.

Постоянная невольная попытка открыть рот пошире спо­

собствует раздражению надкостницы венечного отростка, в ре­

зультате чего отросток утолщается. На нем образуются экзо-

стозоподобные разрастания, препятствующие открыванию

рта, несмотря на тщательное удаление рубцов, окружающих

ветвь челюсти. В таких случаях резекция венечного отростка

приводит к широкому открыванию рта (рис. 216—222).

Рис. 216. Больной X. с дефектом

левой щеки и угла рта после пе­

ренесенной номы. Рубцовая конт­

рактура челюстей.

Рис. 217, Приживлен один конец

стебля к верхнему краю дефекта

щеки.

Рис. 218. Тот же больной, что на

рис. 216, с приживленными обои­

ми концами стебля к противопо­

ложным краям дефекта.

Рис. 219. Линия разрезов АБВ

для отсечения смещенной рубцами

левой половины верхней губы; ли­

ния ГД — для пересечения тела

стебля Ф.

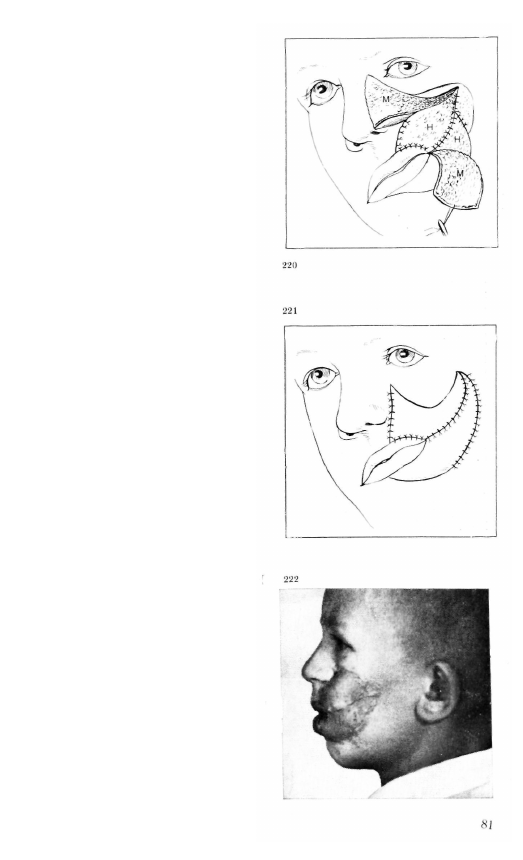

Рис

ш

 220. Сформированная внут­

ренняя выстилка щеки и верхней

губы из кожи листков НН. Дер­

жалками оттянуты наружные

листки кожи ММ.

Рис. 221. Сформированные кожные

покровы щеки и губ.

Рис. 222. Больной X. после опера­

ций.

6 Зак. 459

V. ВОССТАНОВЛЕНИЕ

ОТСУТСТВУЮЩЕЙ ПОЛОВИНЫ
НИЖНЕЙ ЧЕЛЮСТИ,

МЯГКИХ ТКАНЕЙ ЩЕКИ,

ПОЛОВИНЫ ПОДБОРОДКА,
НИЖНЕЙ ГУБЫ
И ДНА ПОЛОСТИ РТА

Для восстановления отсутствующих мягких тканей полови­

ны подбородка, нижней губы, а также прилежащего участка

щеки и дна полости рта достаточно одного круглого стебля. С.

этой целью конец круглого стебля приживляют к наружному

краю дефекта щеки, другой конец стебля приживляют к внут­

реннему краю дефекта подбородка. Образовавшуюся петлю

стебля пересекают поперек и из правой половины стебля фор­

мируют дно полости рта; конец левой половины стебля уши­

вают и оставляют в висячем положении 3—4 нед.

После этого из стебля, приживленного к нижнему краю де­

фекта, формируют внутреннюю эпителиальную выстилку по­

ловины нижней губы и щеки, а из висячего стебля воссоздают

наружные кожные покровы половины подбородка, нижней

губы и щеки (рис. 223—232).

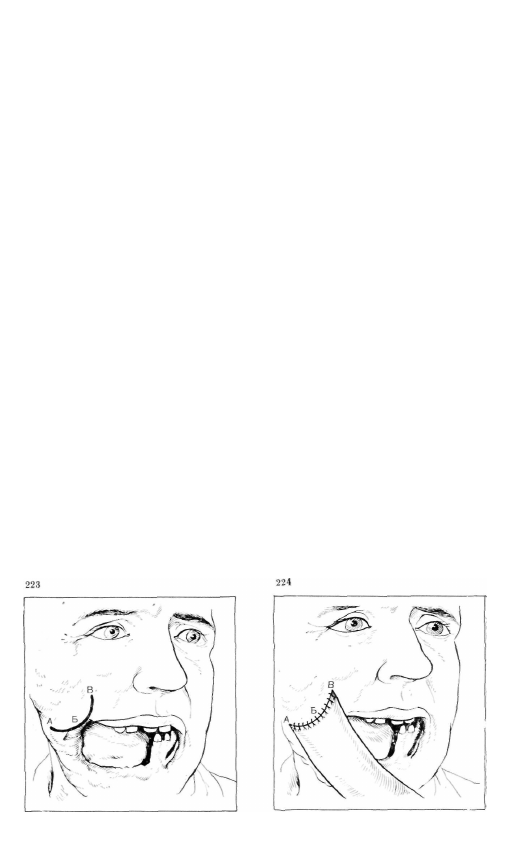

Рис. 223. Хирургическое вмешательство при дефектах подбородка, ниж­

ней губы, части щеки и дна полости рта начинают с линии разреза АБВ

у верхнего края дефекта.

Рис. 224. К образовавшимся краям раневого ложа пришивают ножку

стебля.

82
