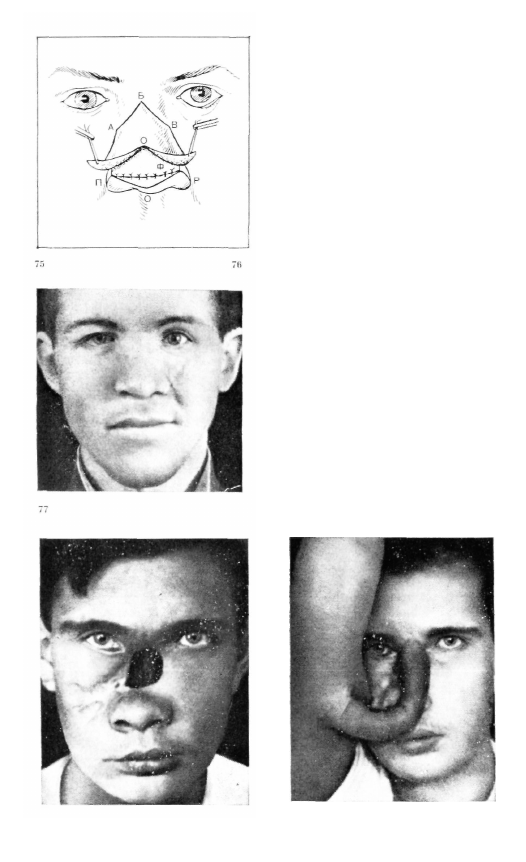

Рис. 75. Вид после подшивания

внутреннего листка стебля Ф к

краям слизистой оболочки хряще­

вого отдела носа. На держал­

ках оттянуты избытки наружнон

полоски кожи стебля. Края кожи

стебля и носа  0 0 .

Рис. 76. Больной Ч. после опера­

ции восстановления костного от­

дела носа.

Рис. 77. Больной Ж. до операции.

Зияющий дефект костного отдела

носа.

Рис. 78. Конец филатовского стеб­

ля приживлен к корню носа. Сте­

бель сформирован на задней по­

верхности плеча.

7S

3G

79 (1)

Рис. 79. Сформирована дубликату-

pa филатовского стебля.

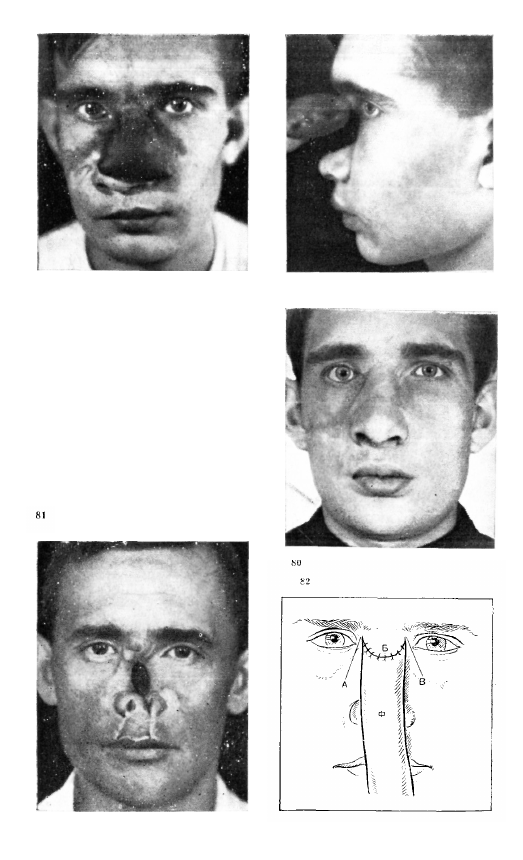

Рис. SO. Больной Ж. после опе­

рации устранения зияющего де­

фекта костного отдела носа.

рис. 81. Болыюй Г. до операции.

Субтотальный дефект носа.

Рис. S2. Конец филатовского

стебля Ф подшит к области кор­

ня носа описанным способом, по

линии АБВ.

79 (2)

37

Рис. 83. Отсеченный от руки ко­

нец филатовского стебля припод­

нят и распластан в полоску кожи.

С его раневой поверхности удален

избыток подкожной жировой

клетчатки. По линии МН полоску

кожи сгибают в направлении

стрелок.

Рис. 84. Края дублированной

площадки кожи по линии МКДБ

и линии НГЛБ на всем протяже­

нии сшивают узловыми швами.

Рис. 85. Сформированная дубли­

рованная площадка кожи П уло­

жена на марлевую салфетку СС.

Под площадку кожи подведены

марлевые валики О, придающие

площадке форму носа. Остальные

обозначения те же, что на рис.

82 и 84.

Рис. 86. Остатки крыльев К и пе­

регородки П носа после иссечения

рубцов перемещают в нормальное

положение.

(,7

Рис. 87. Края кожи дубликатуры

сшиты с краями кожи остатков

крыльев и кожной перегородки и

с краями основания боковых сте­

нок носа.

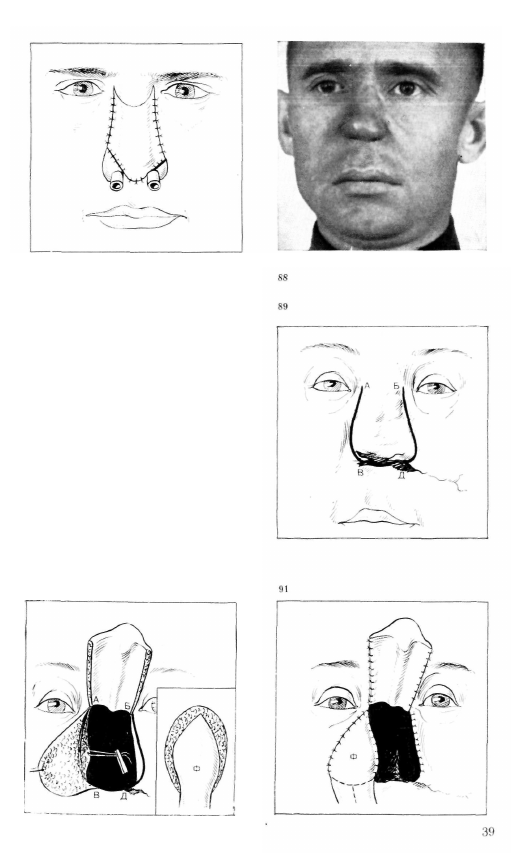

Рис. 88. Больной Г. после опера­

ции.

Рис. 89. По линиям АВ и БД от­

секают наружный нос, втянутый

рубцами в носовую полость.
Рис. 90. Отпрепарованные ткани

у сбитых оснований носа справа

оттянуты держалкой. Наружный

нос оттянут кверху. В рамке ко­

нец стебля Ф.

Рис. 91. Конец стебля Ф подшит

к сбитым краям основания носа

справа. Раневые поверхности

оснований спинки, крыльев и края

сбитых оснований носа слева

ушиты узловыми швами.

90

Рис. 92. Концы стебля Ф вшиты в края разрезов дна носовой по­

лости и основания верхней губы. Намечены линии разрезов АВ, БД

и линия углообразной формы К для оснований боковых стенок,

крыльев и кожной перегородки носа. Стрелками обозначены штри­

ховые участки для освежения оснований спинки, крыльев и кожнол

перегородки носа.

Рис. 93. Основание боковых стенок, крыльев и кожной перегородки

носа вшивают в края восстановленных для них оснований.

Рис. 94. Больной С. а — до операции; разрушение границы оснований

носа на всем протяжении; б — после операции.

цам своего основания и подвергаясь рубцовым искажениям,
настолько изменяют свою форму, что все лицо становится
уродливым.

Характерной особенностью этих обезображиваний явля­

ется то, что деформация наружного носа развивается вторич­
но вследствие обширного разрушения стенок носовой полости.

Наружный нос, потеряв опору (края грушевидного отверстия

с лобными отростками верхней челюсти, костно-хрящевая пе­
регородка), постепенно втягивается в носовую полость под
влиянием рубцового замещения дефектов в стенках носовой
полости.

В зависимости от величины ранящего орудия и уровня

прохождения его сквозь срединную зону лица в поперечном
направлении основание наружного носа разрушается или на
всем протяжении, или только в верхнем, среднем или нижнем
отделах, давая характерную для каждой из этих локализаций
клиническую картину. Повреждение тканей наружного носа

при этом может быть незначительным, но они деформируются

под влиянием образующихся рубцов в стенках носовой по­
лости в двух направлениях: растягиваются в ширину хряще­
вой отдел наружного носа и спинка его; резко уменьшается

длина носа за счет подтягивания хрящевого отдела к корню

его. В тканях наружного носа, находящихся длительное вре­

мя в порочном положении, развиваются стойкие необратимые

изменения, зависящие от лимфостаза, который приводит к
развитию рубцовой ткани.

Восстановительные операции преследуют цель привести

сместившиеся отделы носа к нормальным границам; замес­
тить образующиеся при этом дефекты тканей при помощи

филатовского стебля; восстановить костно-хрящевую опору с
помощью пересадки опорного материала в толщу сформиро­

ванного футляра из мягких тканей.

Методика устранения деформаций наружного носа, возни­

кающих при разрушении краев грушевидного отверстия и

лобных отростков верхней челюсти на всем протяжении. На­

ружный нос, втянутый рубцами в полость носа, временно от­
секают по линиям оснований спинки и крыльев и оставляют
на питающей ножке у корня носа в течение всех последую­

щих этапов пластики.

Раневую поверхность на всем протяжении отсеченных ос­

нований крыльев и спинки носа ушивают узловыми швами,
накладывая их на края кожи и слизистой оболочки. Края ко­
жи и слизистой оболочки на месте остатков сбитого края
правого грушевидного отверстия отпрепаровывают и образо­
вавшийся дефект тканей замещают площадкой филатовского
стебля так, чтобы восстановить рельеф прилежащих к осно­
ванию носа тканей. Раневую поверхность на месте сбитого

левого края грушевидного отверстия с лобным отростком вре­
менно ушивают.

4!

Аналогичную операцию производят через 3 нед на левой

стороне дефекта краев грушевидного отверстия, недостачу

которого восполняют площадкой круглого стебля, образован­

ней при отсечении его от руки. Спустя 3 нед избыток свисаю­
щей петли стебля отсекают на уровне нормального располо­

жения завитков крыльев носа.

Концы стебля подшивают к краям раневой поверхности,

образовавшейся после иссечения рубца, идущего по дну носо­
вой полости. На следующем этапе операции спинку и хряще­
вой отдел носа, висящие на мягких тканях корня носа, подши­
вают на их обычное место. На приживленных площадках

стебля, возместивших высоту оснований носа, делают разрезы

соответственно нормально идущим границам основания спин­

ки, крыльев и перегородки носа, а эпителизировавшиеся к
этому времени края оснований, спинки, крыльев носа и пере­

городки освежают разрезами.

Освеженные основания крыльев, боковых стенок и кожной

перегородки носа вшивают в края разрезов, выполненных на
приживленных площадках стебля.

Методика устранения деформаций наружного носа возни­

кающих при разрушении краев грушевидного отверстия и

лобных отростков верхней челюсти в верхнем отделе. При
разрушениях оснований наружного носа и костно-хрящевой

перегородки в верхних отделах ткани наружного носа, утра­
тив опору, подтягиваются рубцами в глубину носовой полости

и вторично деформируются, подвергаясь рубцовому перерож­

дению вследствие воспалительных процессов и нарушенного

в них крово- и лимфообращения. Элементы хрящевого отдела
носа под влиянием рубцовой тяги верхних отделов спинки но­
са теряют свою форму и перемещаются кверху и кзади иногда

настолько, что острый угол, образуемый кожной перегородкой

и спинкой носа, становится тупым приближающимся к прямой

линии.

Верхняя губа также меняет форму и положение — цент­

ральный ее участок вместе с основанием кожной перегородки
носа перемещается кверху, а наружные участки губы опускают­

ся книзу в результате разрыва ранящим предметом верхних

квадратных мышц и тяги книзу ее антагонистов. После рас­

сечения рубцов, подтягивающих спинку носа в носовую по­

лость, хрящевой отдел носа не удается вывести в нормальное
положение. Рубцы, развивающиеся в толще тканей наружного
носа, настолько изменяют их эластичность и растяжимость,
что без сквозного поперечного пересечения спинки у корня

восстановить нормальную длину носа не удается. Поэтому

данный вид деформации наружного носа следует считать

сквозным (но со скрытым дефектом тканей), образующимся
из-за рубцового стяжения и укорочения тканей.

Принцип методики восстановления контуров лица при та­

ком виде обезображивания заключается в том, что из прижив-

42

ленного к корню носа круглого стебля образуют дублирован­

ную площадку кожи, заднюю поверхность которой использу­

ют для замещения дефекта слизистой оболочки наружного

носа и наружных стенок носовой полости, а переднюю — для

замещения дефекта спинки носа. Одновременно с этим восста­

навливают высоту краев грушевидного отверстия и перемеща­

ют в свои границы верхнюю губу путем сшивания разорван­

ных верхних квадратных мышц.

Методика устранения деформаций носа, возникающих при

разрушениях краев грушевидного отверстия и лобных отрост­

ков верхней челюсти в нижнем отделе. При отрывах нижних

границ основания носа с ним отрывается передний отдел аль­

веолярного отростка вместе с верхней губой, костно-хряще-

вой перегородкой и передним отделом тврдого неба. При руб­

цевании образуется обширный дефект тканей; весь хрящевой

отдел носа и спинки его втягиваются рубцами в носовую

полость настолько, что при сомкнутых зубах кончик носа со­

прикасается со спинкой языка. Крылья носа растягиваются

рубцами и вместе с кончиком носа образуют прямую линию.

План устранения этих обезображиваний носа заключается

в поочередном рассечении рубцов, подтягивающих хрящевой

отдел носа к краям дефекта твердого неба, к остаткам костно-

хрящевой перегородки и к краям сбитых наружных стенок

полости носа. Образующиеся дефекты высоты грушевидного

•отверстия восполняют концами круглого филатовского стеб­

ля, свисающего в виде петли после приживления его концов,

устраняют дефект твердого неба и формируют верхнюю губу.

Необходимое условие для выполнения всех этапов операции у

больных этой группы — изготовление протеза для верхней че­

люсти, возмещающего дефект твердого неба и альвеолярного

отростка, на котором следует формировать небо и губу.

Методика устранения деформаций наружного носа при

односторонних разрушениях краев грушевидного отверстия и

лобного отростка верхней челюсти. Односторонние разруше­

ния границы основания носа чаще всего сочетаются с по­

вреждениями мягких тканей, приводящих в результате рубце­

вания к смещению половины носа и прилежащих участков

щеки. К этим обезображиваниям могут быть отнесены и слу­

чаи послеоперационных деформаций, возникающих после

половинных удалений верхней челюсти.

Подобные деформации устраняют в такой последователь­

ности: концом круглого филатовского стебля с обильным сло­

ем подкожной жировой клетчатки ликвидируют изъян приле­

жащего участка щеки. Второй конец филатовского стебля,

приживленного к краю дефекта половины боковой поверхнос­

ти спинки или кончика носа, который образует петлю кругло­

го стебля, пересекают поперек и при помощи каждой полови­

ны одномоментно устраняют имеющееся обезображивание

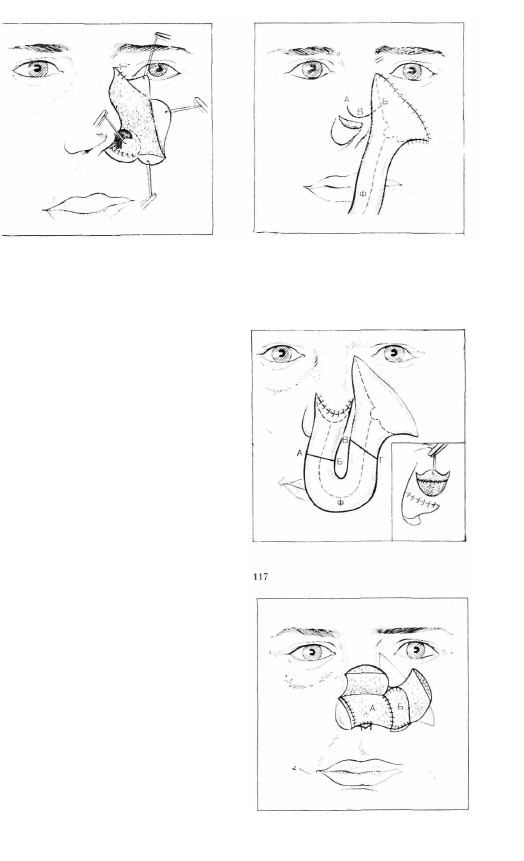

{рис. 112—119).

13

%

Рис. 95. Больной Б. до операции.

Деформация носа вследствие от­

рыва верхних границ основания

носа.

Рис. 96. Отсеченный от руки ко­

нец стебля Ф поднят кверху. На

нем отмечены линии АВД и БГЕ

для иссечения рубца на задней

поверхности и распластывания

стебля в полоску кожи.

Рис. 97. Филатовскпй стебель Ф

распластан в полоску кожи. По-

линии НМ полоску кожи дублиру­

ют. Остальные обозначения те же,

что на рисунке 96.

Рис. 98. После дублирования рас­

пластанного стебля края его сши­

вают и он приобретает вид тре­

угольной двухслойной плоской

площадки. Площадка опущена на

своей ножке книзу и уложена на

марлевую салфетку (СС).

Рис. 99. Верхнюю губу фиксиру­

ют в правильном положении. Дуб­

лированную площадку расслаива­

ют по свободным краям се раз-

резом (по линиям АН, ММ, МБ)

на переднюю и заднюю половины.

Задняя половина должна быть

подшита к краям слизистой обо-

.лочки спинки п крыльев носа.

Края кожи передней половины

•сшивают с краями кожи щек и

спин.-.и носа.

Рис. 100. Вид сформированного

носа.
Рис. 101. Больной Б. после опера­

ции.
Рис. 102. Больной М до операции.

Отрыв нижних границ грушевид­

ного отверстия с лобными отрост­

ками верхней челюсти, отрыв

верхней губы и твердого неба.

102 (1)

Рис. 103. По линии АБВ иссека­

ют втянутый рубец в области ле­

вой щеки.

Рис. 104. Раневая поверхность

после иссечения рубца и отпрепа-

ровки тканей. К. краям раневой

поверхности ЛВ,БВ подведен ко­

нец филатовского стебля Ф, ранее

приживленный к левому плечу.

Рис. 105. Вид подшитого конца

стебля Ф к области левой щеки.

По линии АБГВ иссекают рубцы,

подтягивающие правую половину

носа.

Рис. 106. Вид после иссечения

рубцов и высвобождения правой

половины хрящевого отдела носа.

К раневой поверхности АБВГ

приближен конец стебля Ф, рас­

сеченный продольно с образова­

нием двух листков кожи М и Н.

Рис. 107. Нижние края листков

М и Н стебля Ф подшиты к кра­

ям раневой поверхности АБВ.

Остальные обозначения те же, что

на рис. 106.

Рис. 108. Вид подшитого конца

стебля Ф. Затем выкраивают лос­

кут кожи по линии БВГ; по ли­

нии БА делают разрез для вы­

свобождения левой половины хря­

щевого отдела носа. Разрез про­

должают на весь край дефекта

твердого неба от точки А.

Рис. 109. Вид раневой поверхнос­

ти после выкраивания лоскута

АБВ из конца стебля Ф и выве­

дение кпереди левой половины

хрящевого отдела носа. На дер­

жалках выведены крыло носа и

лоскут стебля.

Рис. 110. Вид после подшивания

краев кожи лоскута из левого кон­

ца стебля Ф к краям левой по­

ловины носа, неба и кожной перс-

городки носа.

I l l  ( 1 )

112

I  1 . 1

48

111 (2)

Рис. 111. Больной П. после опера­

ции восстановления верхней губы

с твердым небом и выведения

кпереди хрящевого отдела носа.

Рис 112. Больной О. Втянутый

рубец левой щеки. Сквозной де­

фект передней стенки гайморовой

полости, проникающий в полость

носа. Отсутствие левого края

грушевидного отверстия в преде­

лах хрящевого отдела носа.

Рис. 113. Втянутый рубец, заштри­

хованный наклонными линиями,

иссекают. Зияющую слизистую

оболочку гайморовой полости

окаймляют разрезом по линии

АБВ и отпрепаровывают в полость

носа.

114

Рис. 114. Вид раневого ложа

после иссечения рубцов. Угол век

левого глаза перемещен кверху и

фиксирован швами. Отпрепаро-

ванные края оттянуты держал­

ками.

Рис. 115. Конец стебля Ф подшит

к краям кожи щеки. По линии

АВБ производят разрез на следу­

ющем этапе операции.

Рис. 116. Вид подшитого второго

конца стебля Ф к спинке носа (в

рамке раневое ложе для конца

стебля). На петле стебля намече­

ны линии АБ и В Г для отсечения

избытка его.

Рис. 117. Из части стебля А сфор­

мирована внутренняя выстилка

крыльев и кончика носа. Из лист­

ка кожи Б сформирована высота

края грушевидного отверстия.

115

116

4 Зак. 459

49

Рис. 118. Раневые поверхности

частей стебля, прикрытые перед­

ними листками. Наложены швы.

118

119

Рис. 119. Больной О. после вос­

становительных операций.
