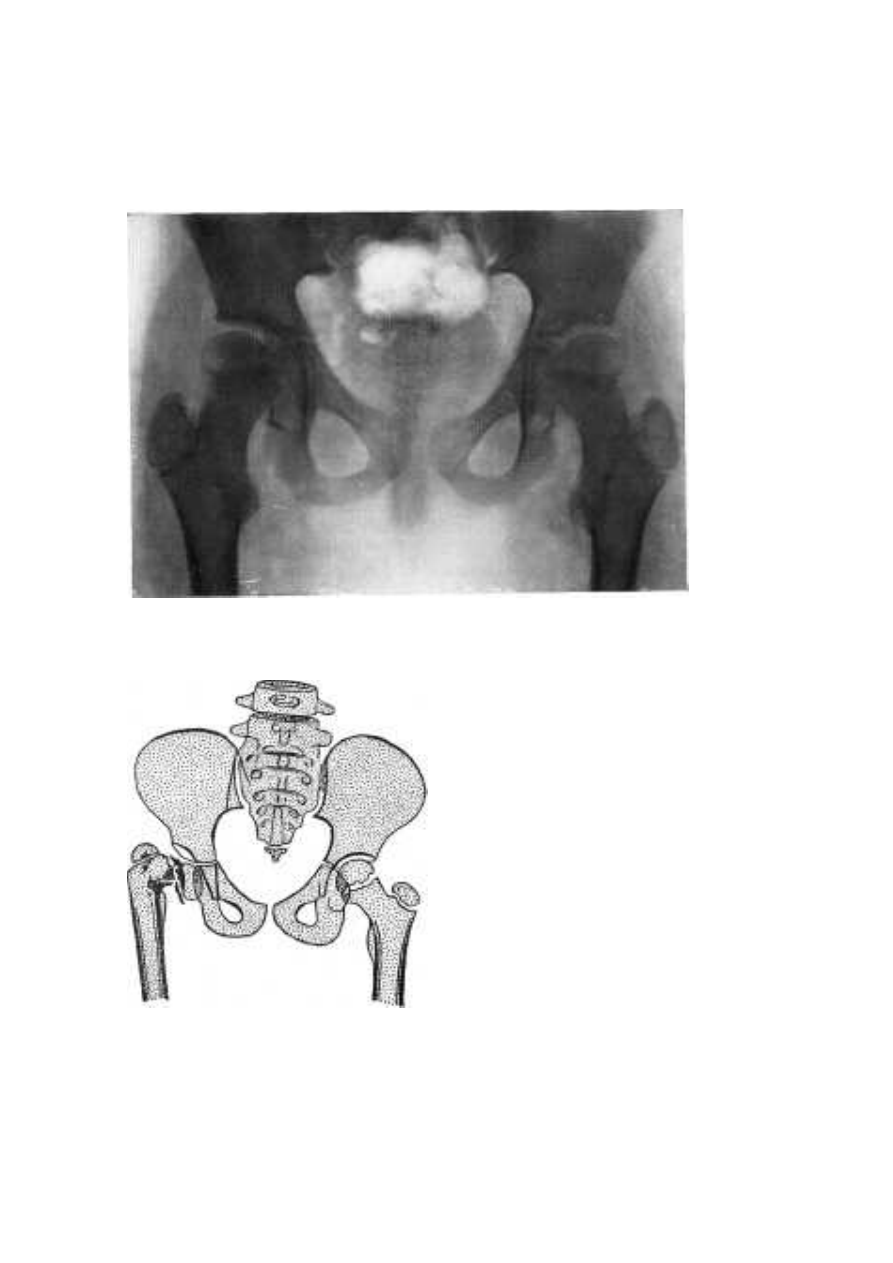

Рис. 403. Врожденный вывих левого бедра, своевременно не вправленный. Вторая степень
смещения - luxsatio supracotyloidea et iliaca.

Рис. 404. Застарелый врожденный вывих правого бедра, своевременно не вправленный.
Третья степень смещения- luxatio iliaca, смещение кзади и кверху.

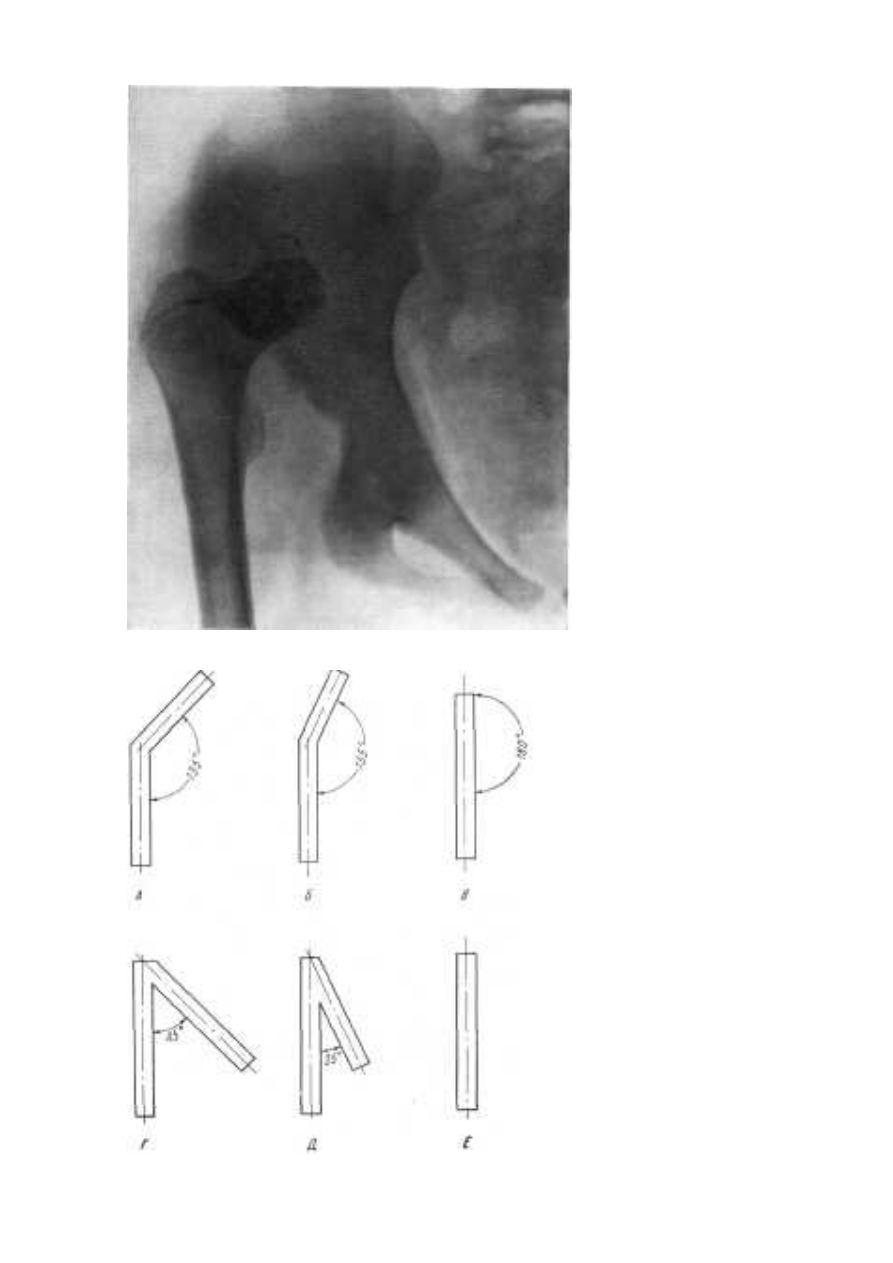

Рис 405. Схематическое изображение проекционных искажений при рентгенологическом

исследовании шейки бедра при вальгусной (верхний ряд А - В) и варусной (нижний ряд Г-
Е) деформациях. А и Г-оси шейки и диафиза - лежат в плоскости проекции (пленки),
величина угла на рентгенограмме соответствует истинному пространственному
положению. В и Д- поворот шейки вперед или назад на 20°, тупей угол проекционно
увеличивается, острый угол - уменьшается. В и Е - поворот на 90 , шеечно-диафизарный
угол в рентгеновской проекции вообще не виден.

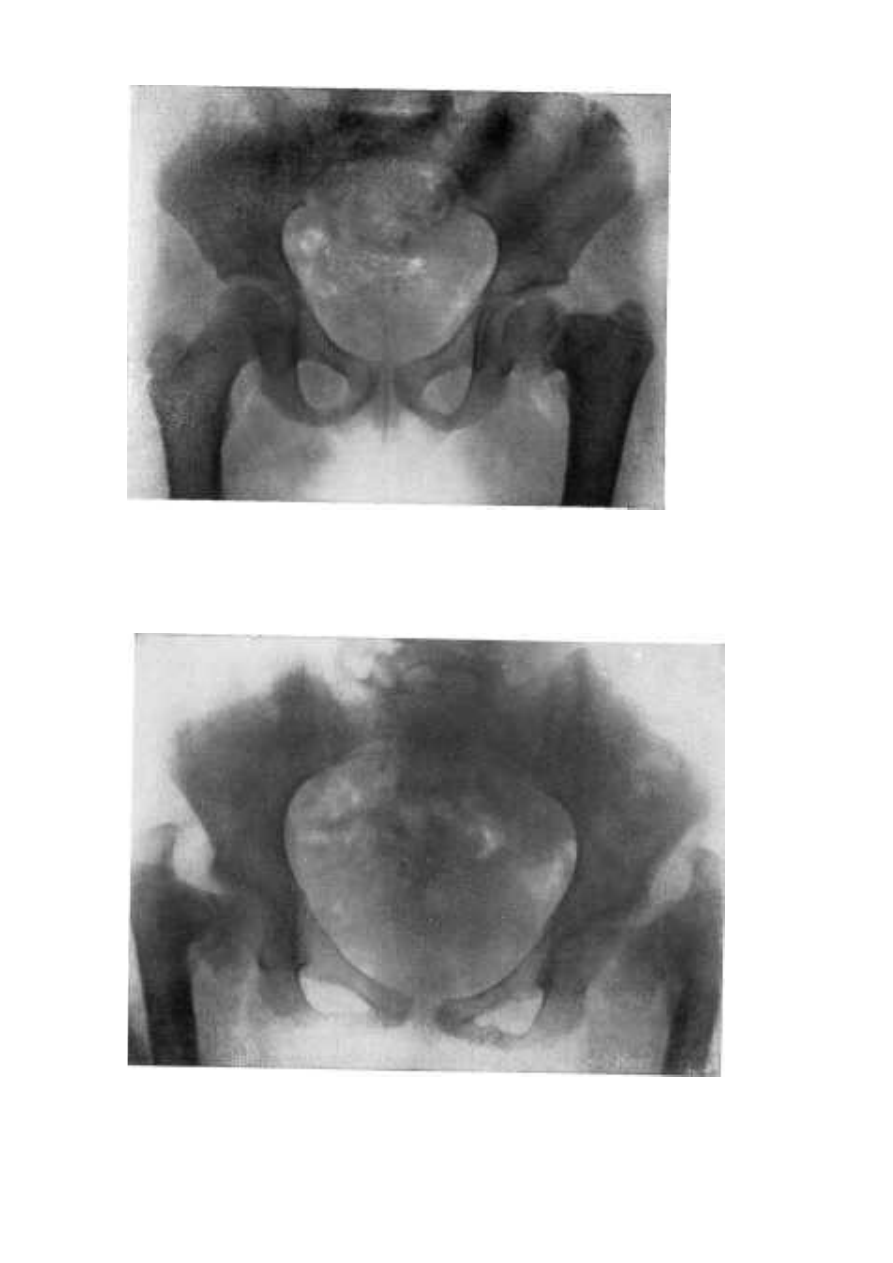

Рис. 406. Вальгусная деформация верхнего конца бедра, симметричная с обеих сторон у
11-летнего мальчика.

203

Рис. 407. Схема врожденной варусной деформации бедра на правой стороне.

Рис. 408. Детская варусная деформация проксимального конца бедра слева у 5-летней
девочки.

204



Рис. 409. Детскпя варусная деформация проксимального концп бедра двусторонняя,
несколько асимметричная, у 10-летней девочки.

Рис. 410. Различные виды юношеской варусной деформации бедра.

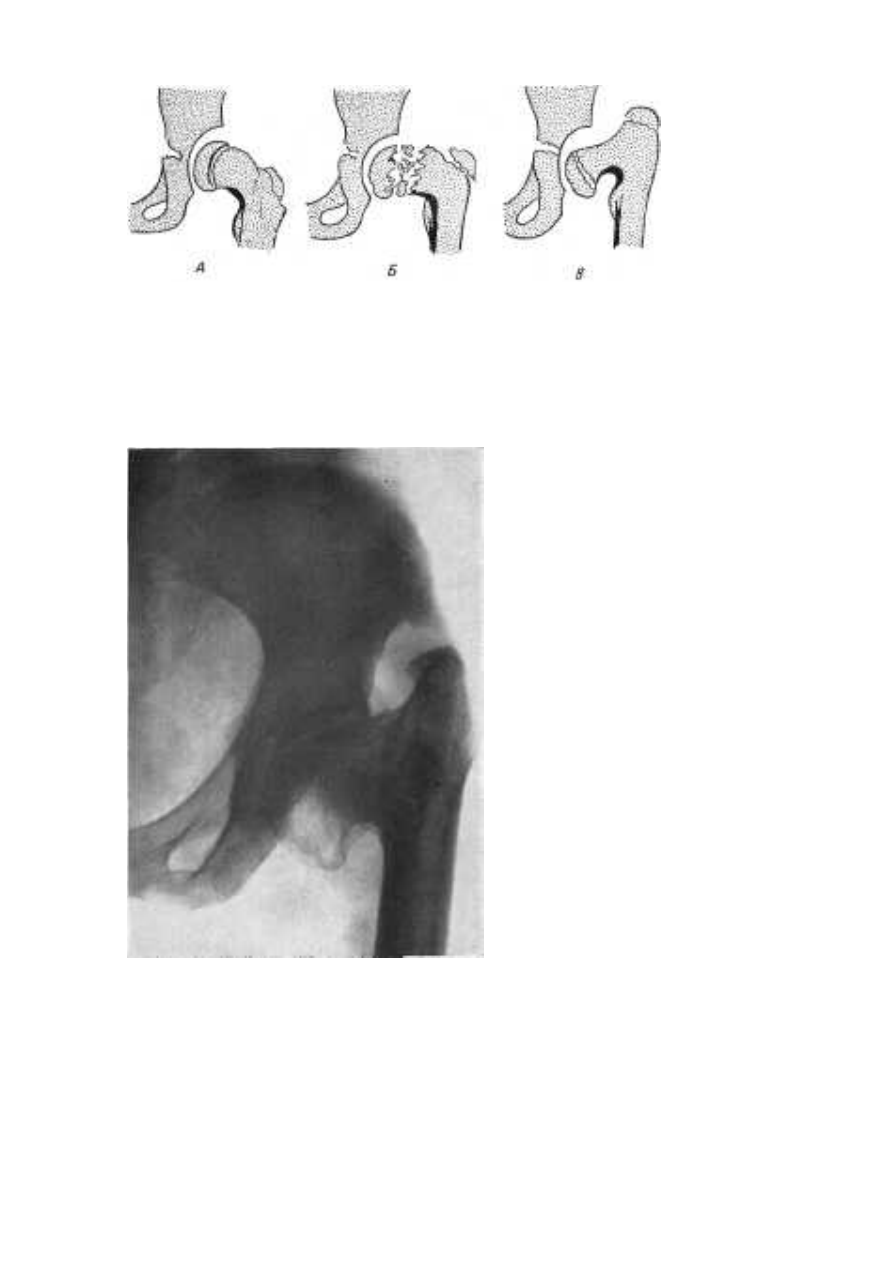

А - варусная деформация головки - coxa vara capitalist - варусная деформация шейки - coxa
vara cervicalis; В - вертельная форма варусной деформации - соха

vara trochanterica.

205

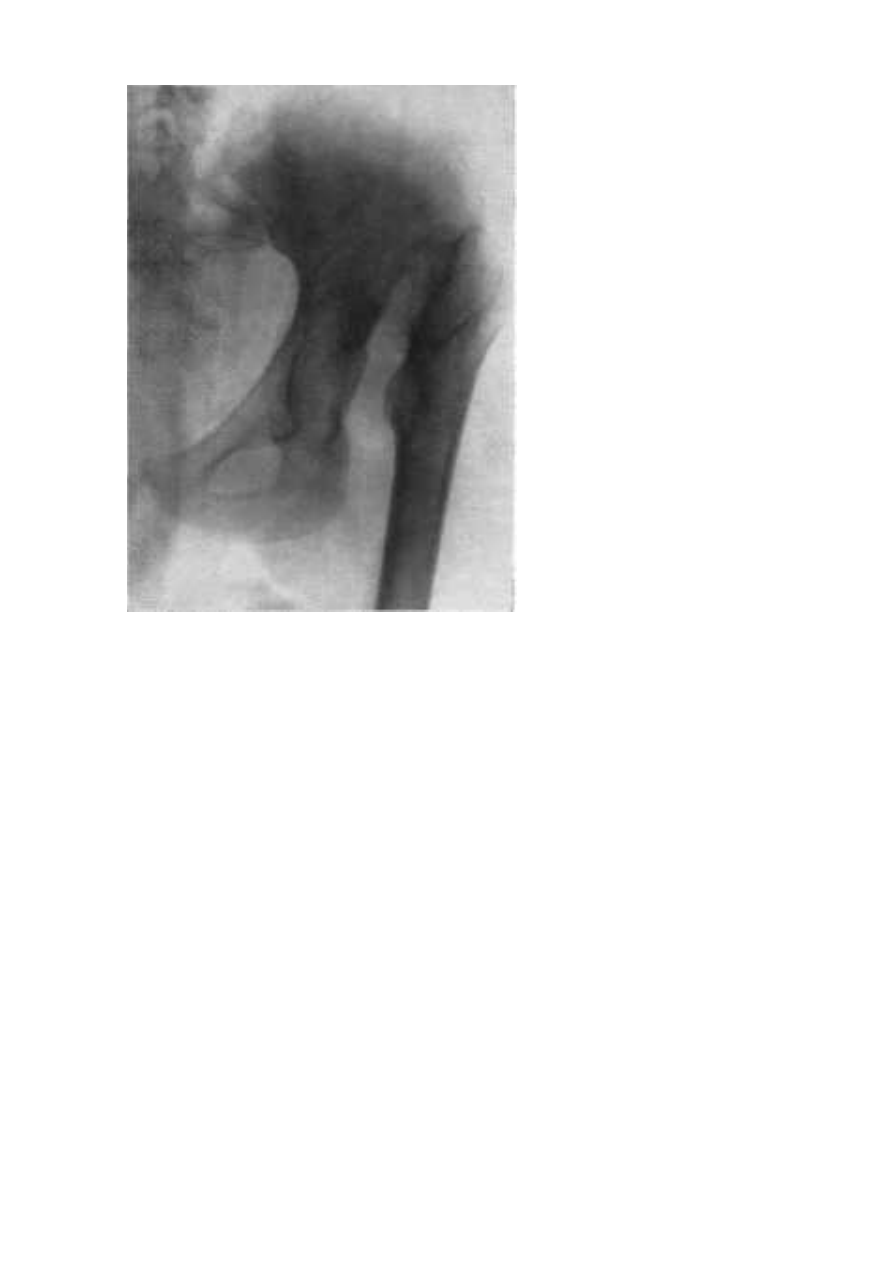

Рис. 411. Застарелая вертельная форма ва-русного искривления с соответствующей
перестройкой структуры бедренной кости и вторичным обезобртживающим
остеоартрозом тазобедренного сустава.

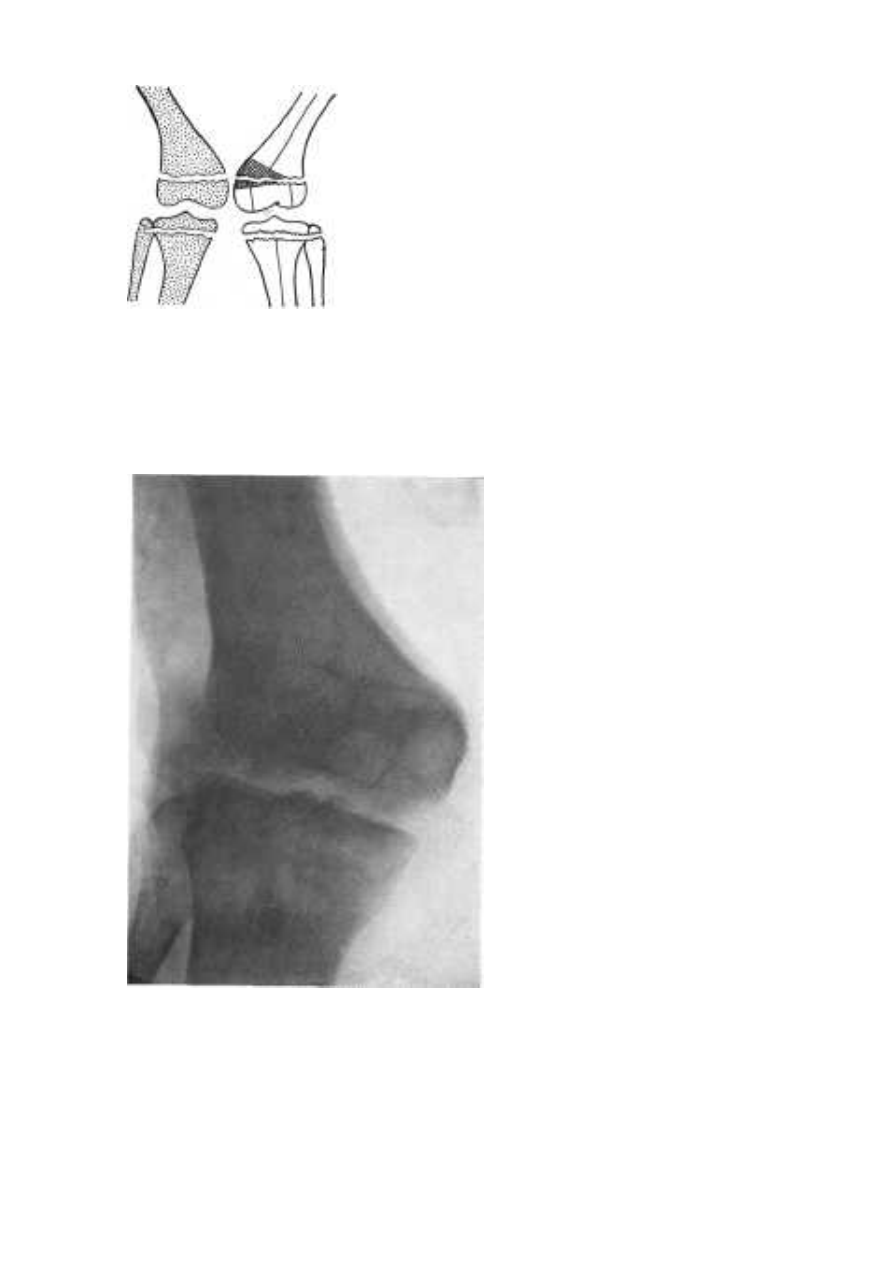

Рис. 412. Вальгусное искривление колена-ge-nua valga. Оси бедра и большеберцовой кости
образуют во фронтальной плоскости угол, вершина которого направлена в медиальную
сторону. Деформация вызвана усиленным энхон-дральным ростом в медиальной половине
ди-стальнойэпифизарной зоны бедра. Черной штриховкой отмечены костные клины, за
счет которых происходит одностороннее удлинение и, следовательно, искривление.
Метафизарный клин значительно шире эпифизарного.

206

Рис. 413. Вальгусная деформация колена у

16-летнего юноши с семилетней давностью

постепенно прогрессирующего заболевания.

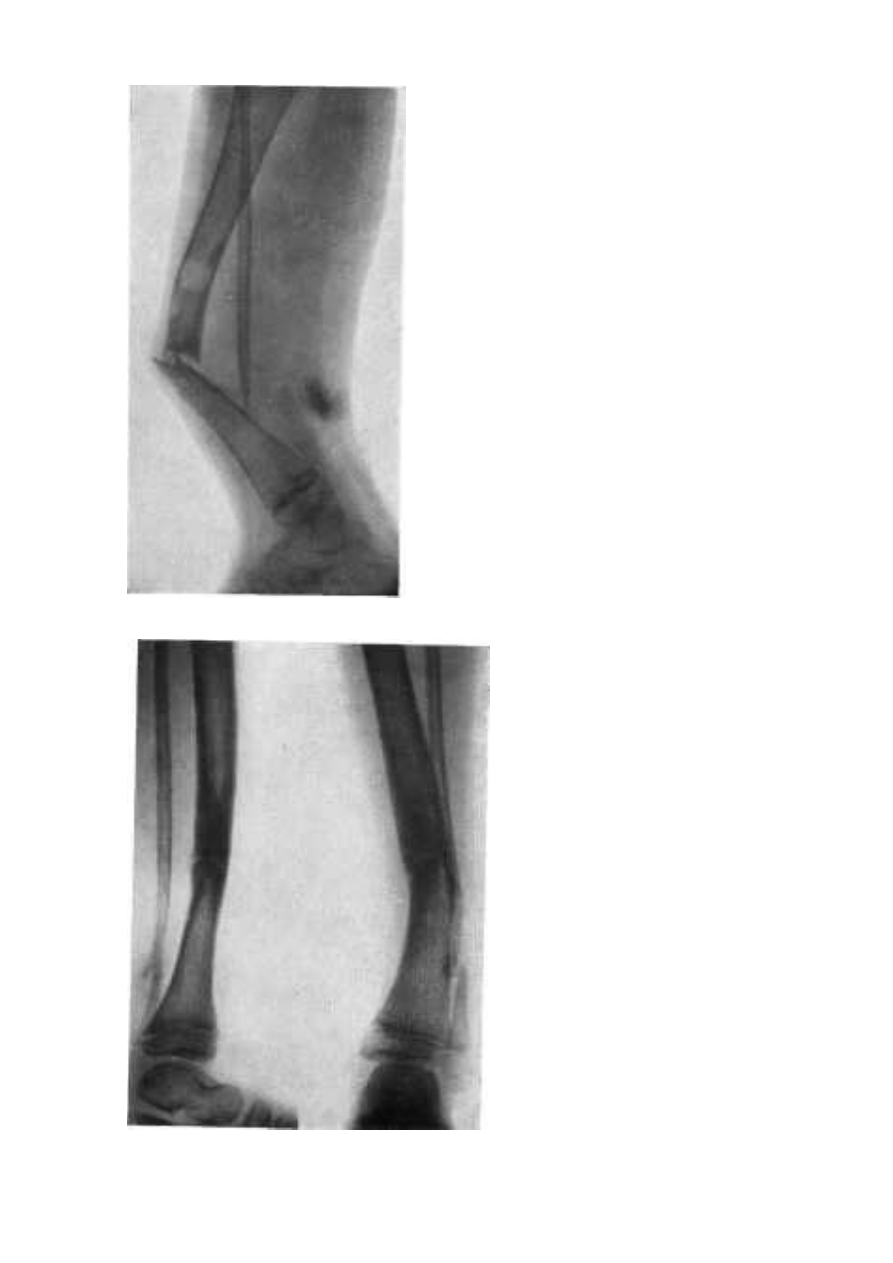

Рис. 414. Врожденный псевдартроз голени у 5-летней девочки с угловым перегибом
(ангуляцией) больше-берцовой кости.

Рис. 415. Врожденная деформация голени у 7-летней девочки („псевдартроз без
псевдартроза") с дугообразным искривлением болынеберцо-вой кости и ложным суставом

малоберцовой кости.

207

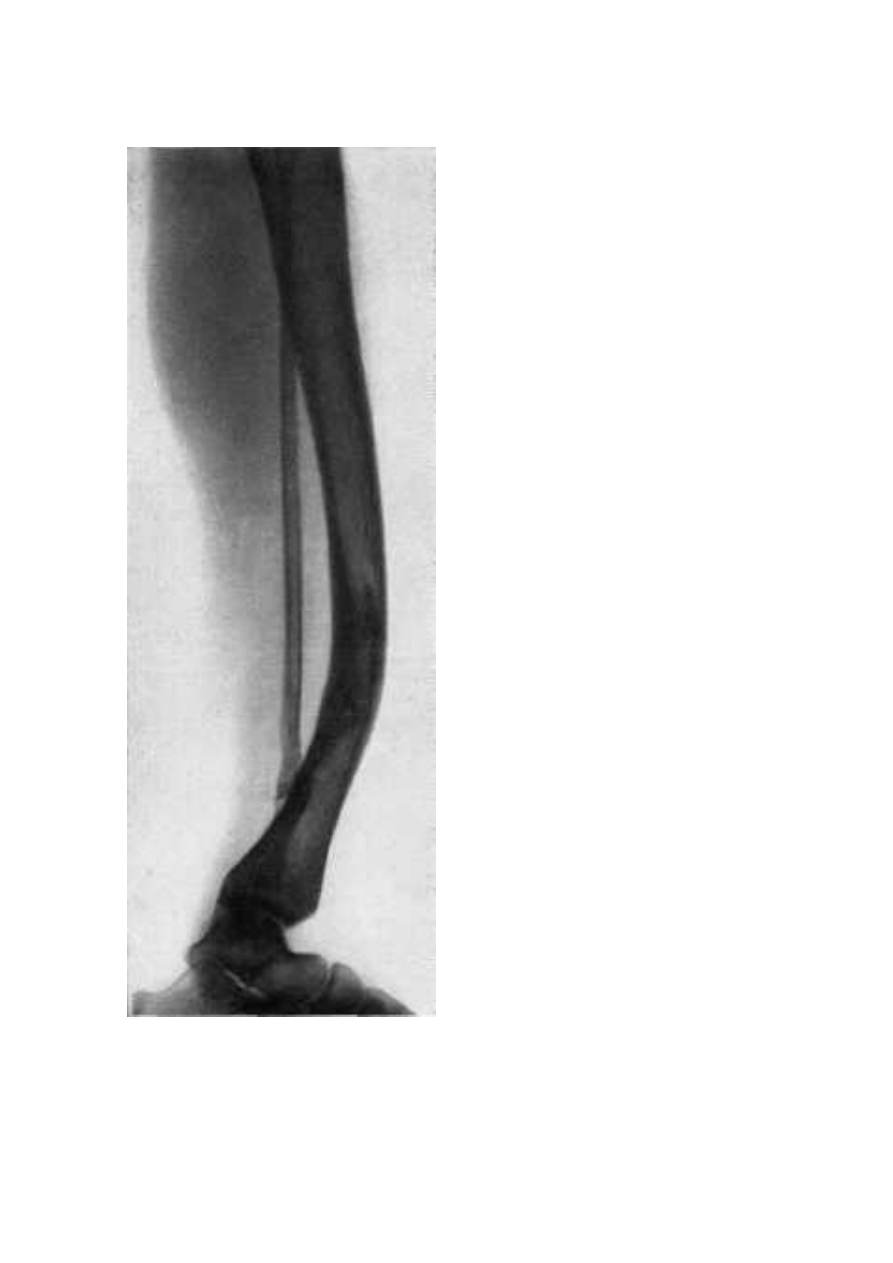

Рис. 416. Та же больная через 10 лет -

в возрасте 17 лет после оперативного

вмешательства - выпрямления костей.
