РЕНТГЕНОДИАГНОСТИКА ЗАБОЛЕВАНИЙ КОСТЕЙ И СУСТАВОВ. АТЛАС РЕНТГЕНОГРАММ (С. Райнберг) - часть 35

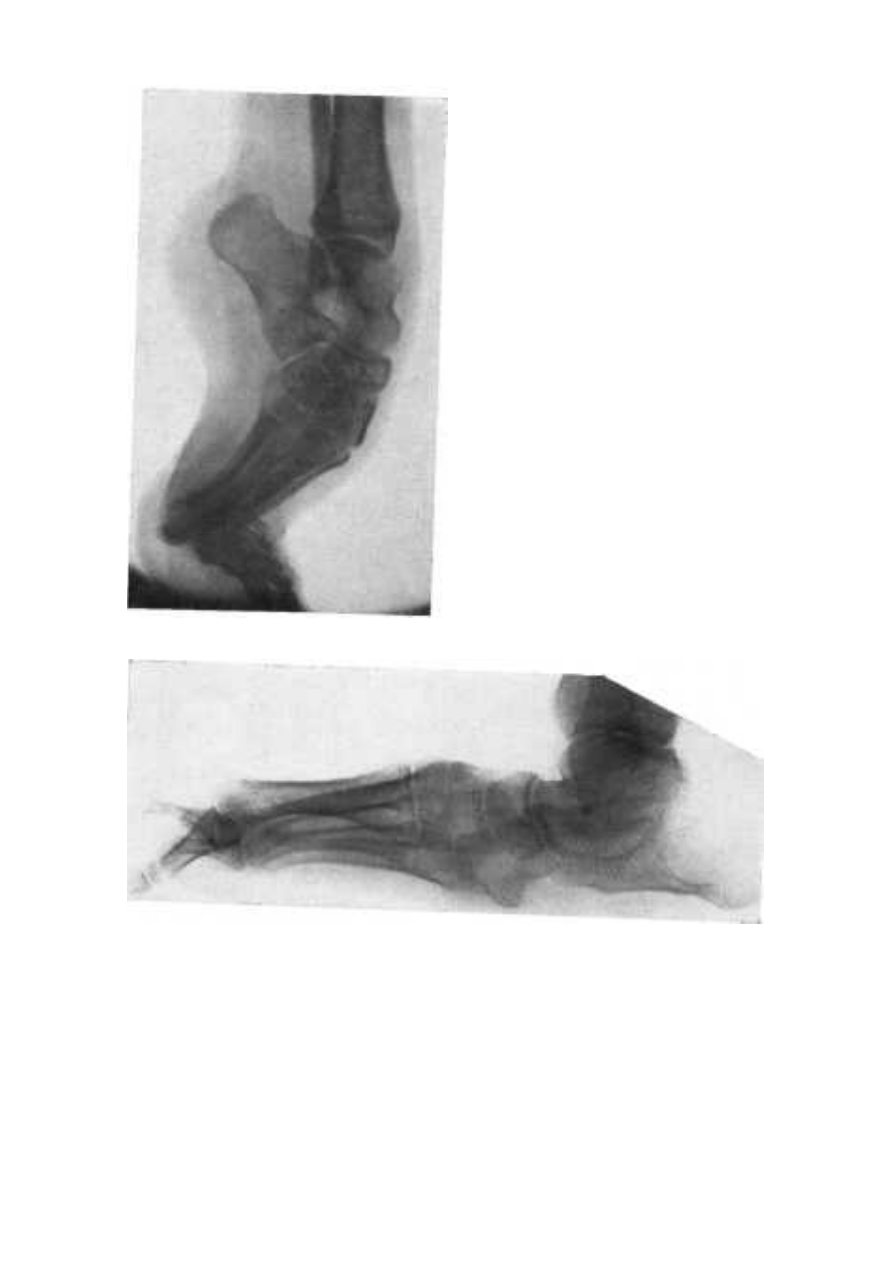

Рис. 417. Конская стопа у 36-летней женщины после полиомиэлита, перенесенного в
раннем детском возрасте.

Рис. 418. Плоская стопа у 40-летнего мужчины.

209

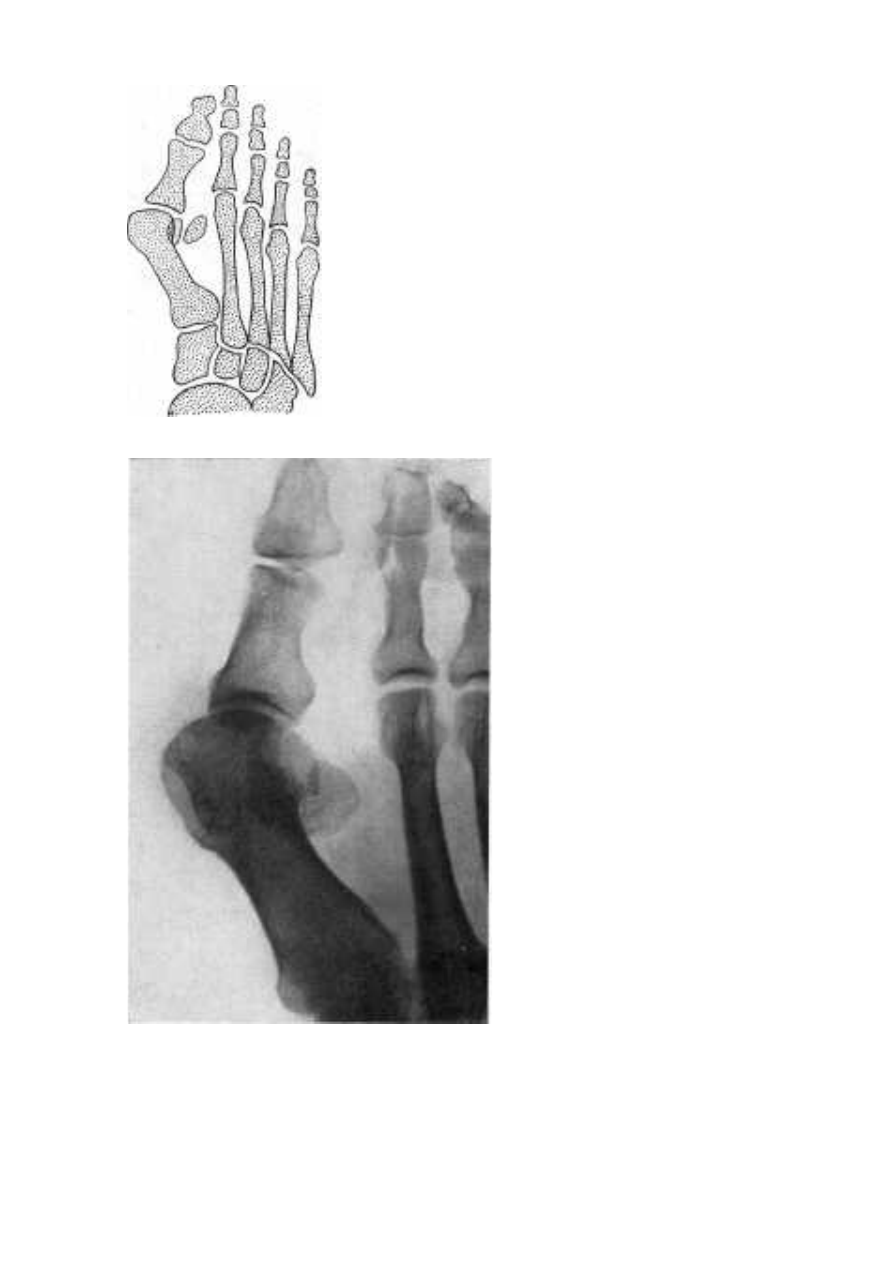

Рис. 419. Схема рентгенологической картины валь-гусной деформации большого пальца
ноги -hallux valgus.

Рис. 420. Вальгусная деформация большого пальца ноги (hallux valgus) в типичном
рентгеновском изображении.

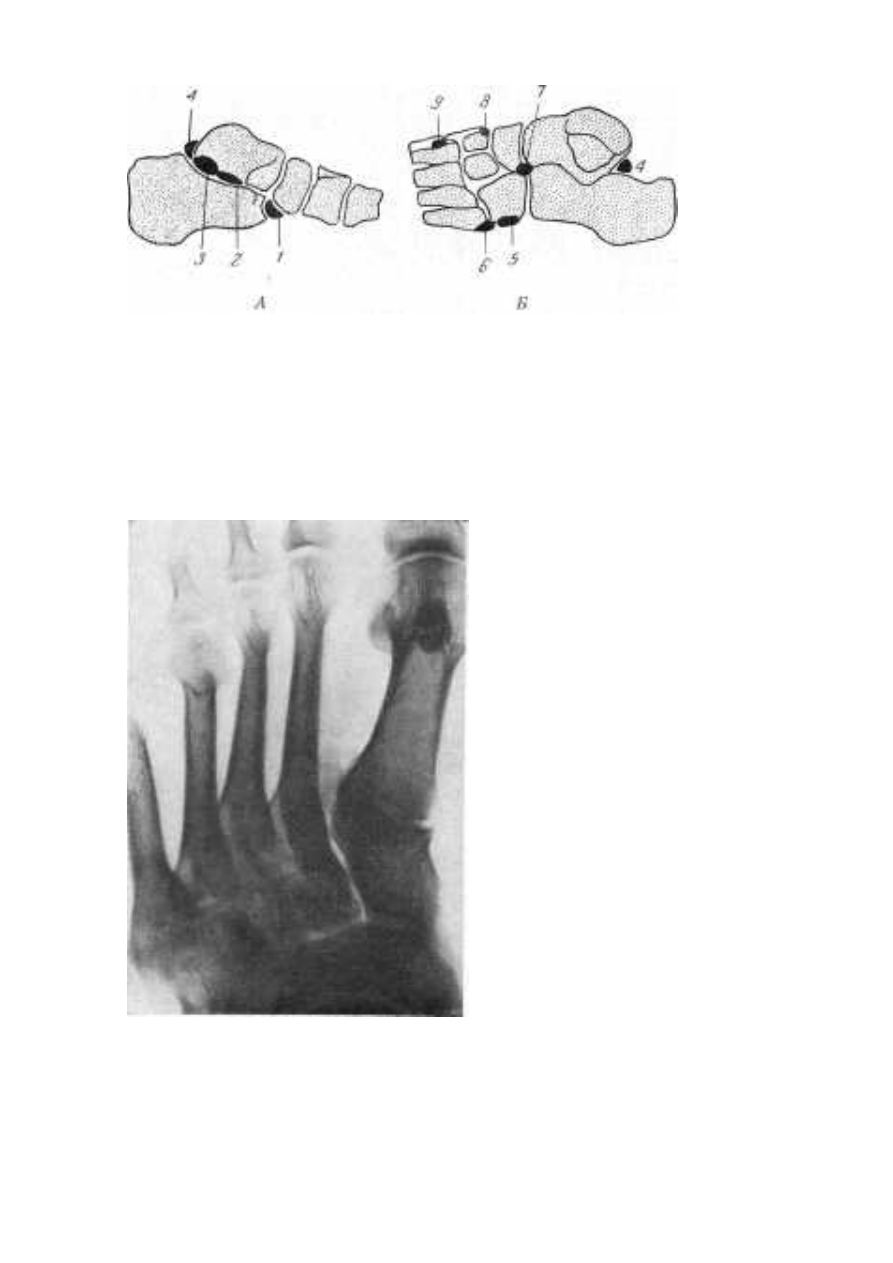

Рис. 421. Добавочные кости стопы.

А - с медиальной стороны; Б-с латеральной стороны; 1 - наружная большебер-цовая кость
(os tibiale externum); 2 - поддерживающая кость (os sustentaculum); 3 -добавочная таранная
кость (talus accessorius); 4 - треугольная кость (os trigo-num); ,5 - сесамовидная
малоберцовая кость (os sesamum peroneum); 6-везалиева кость предплюсны (os vesalianum
tarsi); 7 - вторая пяточная кость (calcaneus secun-darius); 8 - межклиновидная кость (os
intercuneiforme); 9 - межплюсневая кость (os intermetatarseum) (по Манеру).

210

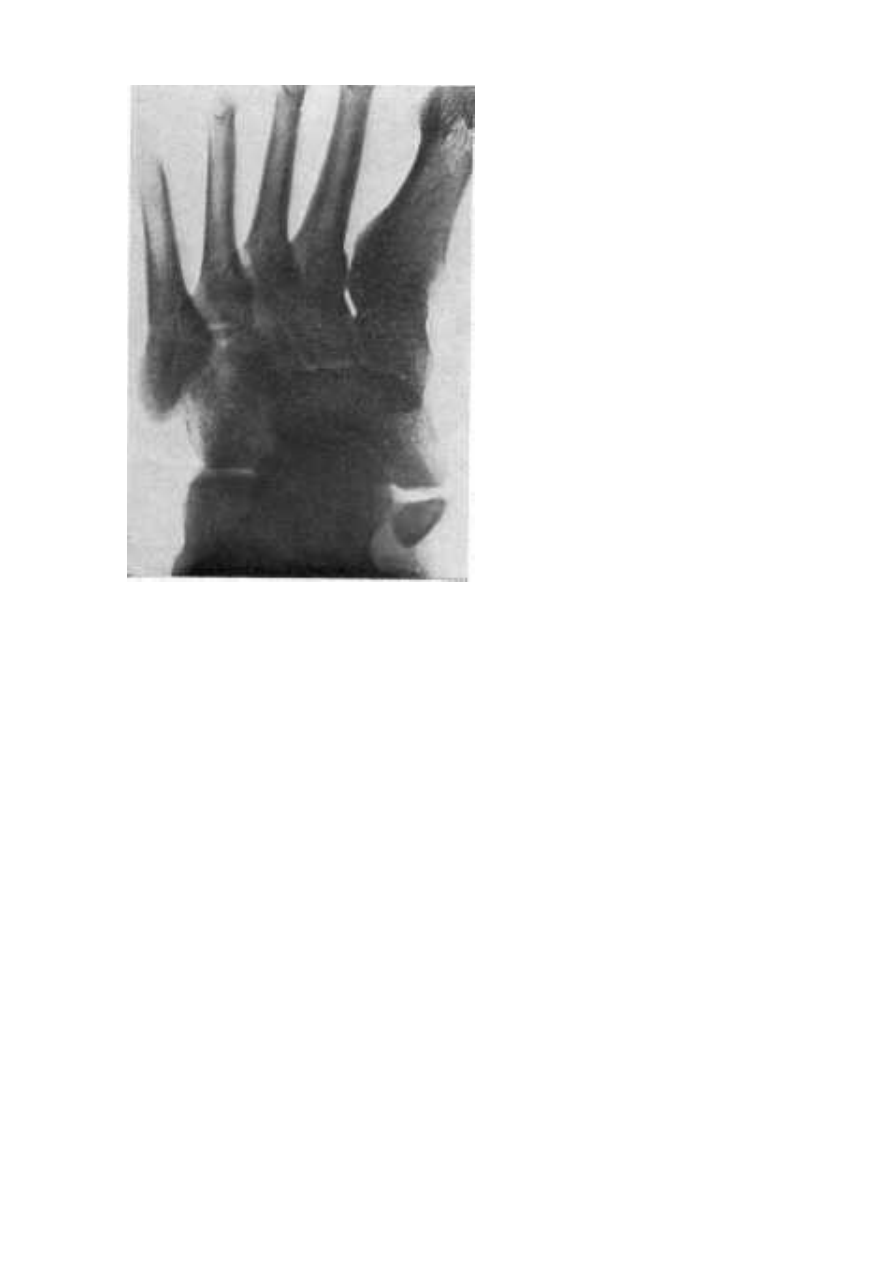

Рис. 422. Добавочная межплюсневая кость

с обычным диастазом между головками

I и II плюсневых костей.

Рис. 423. Добавочная кость у медиального края стопы - наружная большебер-цовая кость-
os tibiale externum.

211

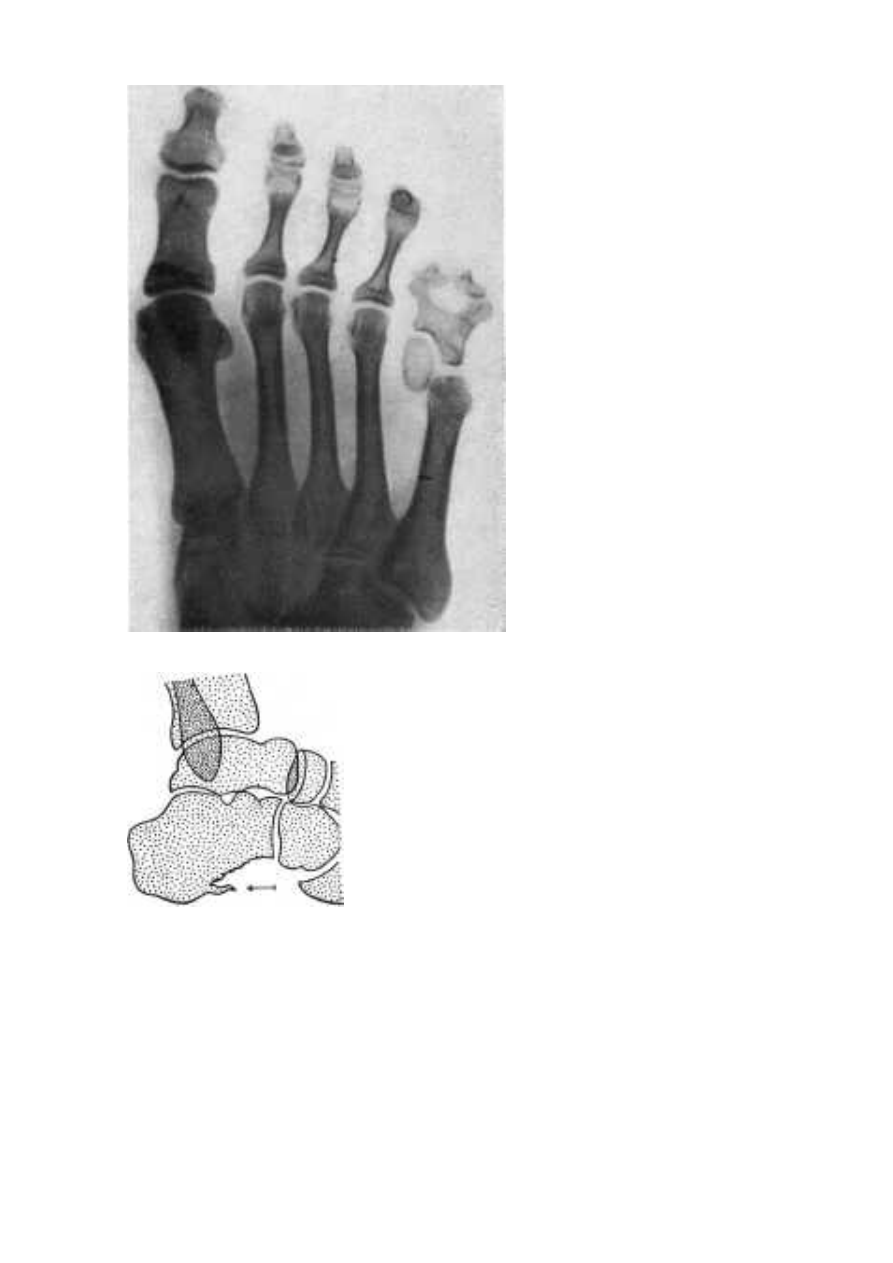

Рис. 424. Полидактилия. Шестипалость. Слияние основных фаланг. Рудиментарная
сверхкомплектная головка плюсневой кости между IV и V плюсневыми костями.

Рис. 425. Схема рентгенограммы пяточной шпоры.

212

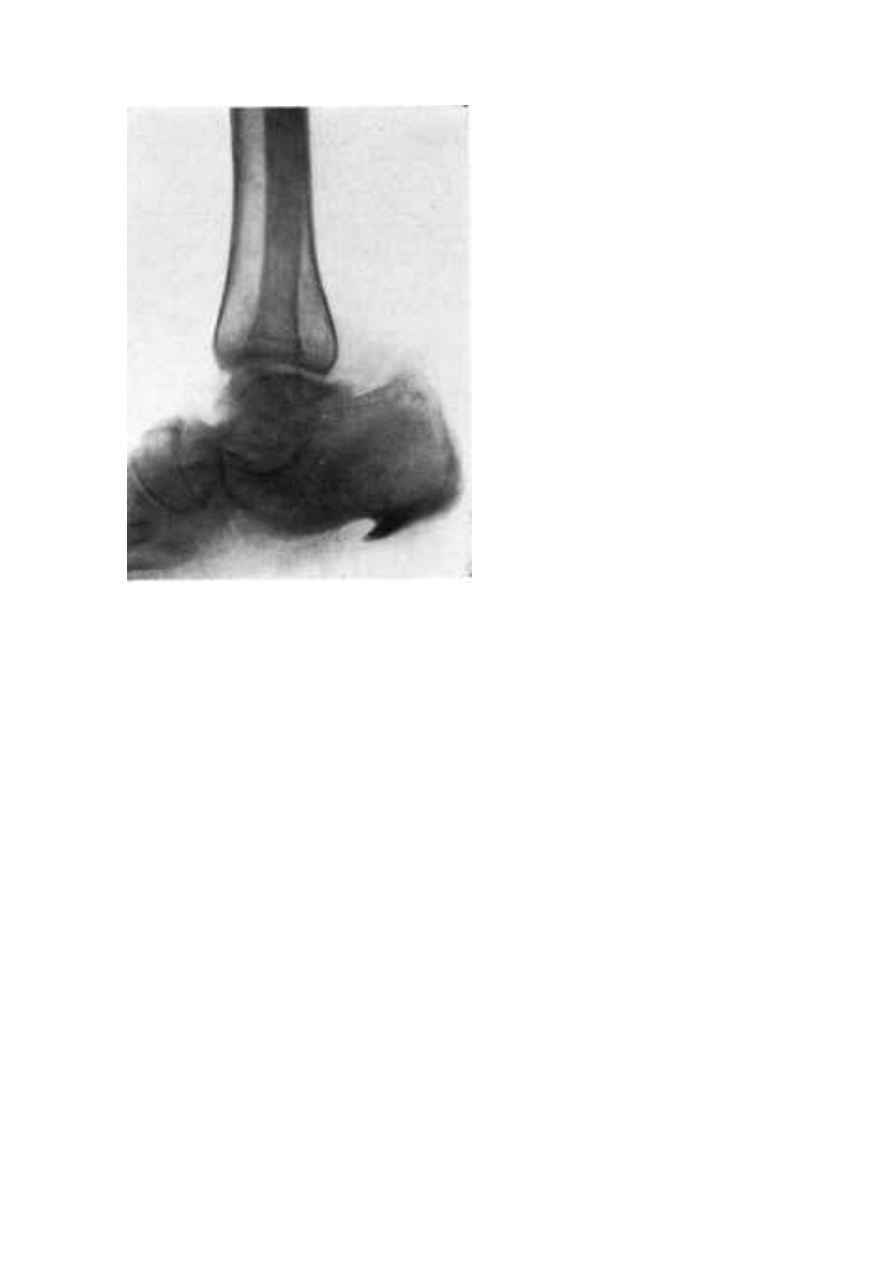

Рис. 426. Пяточная шпора у 33-летнего мужчины. Плоскостопие. Деформирующий
остеоартроз голеностопного и таранно-ладьевидного суставов.

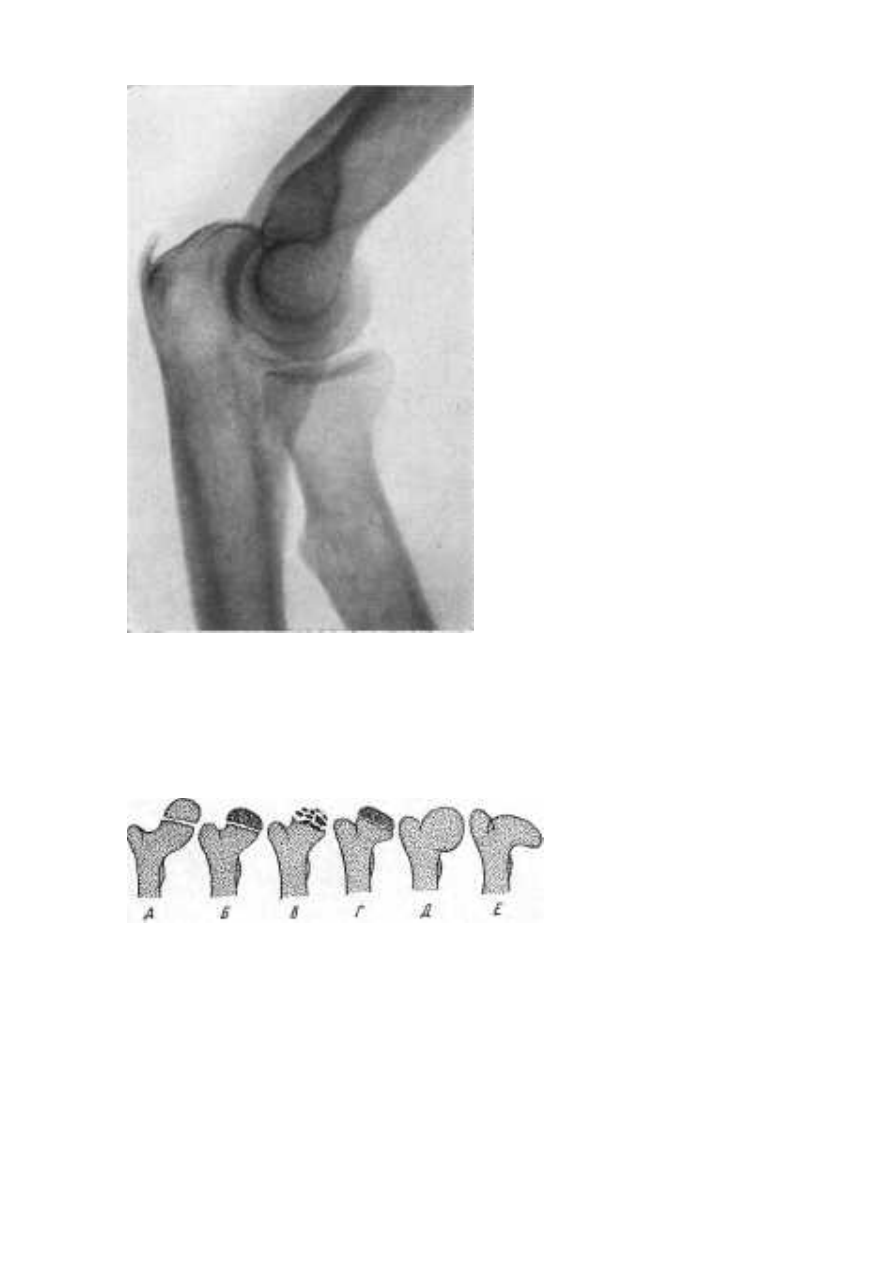

Рис. 427. Локтевая шпора у 60-летнего мужчины без клинических проявлений,
обнаруженная рентгенологически в связи с исследованием по другому поводу.

213

Часть VIII

ОСТЕОХОНДРОПАТИИ

Рис. 428. Схема анатомо-рентгенологической эволюции остеохондропатии головки бедра.

Л -стадия некроза (нормальная рентгенологическая картина); Б - стадия
импрессионногоперелома; В -стадия рассасывания; Г- стадия репарации; Д-Е-конечная
стадия обезображивающего остеоартроза; Д - шаровидная головка, Е - валикообразная,
или грибовидная, головка.

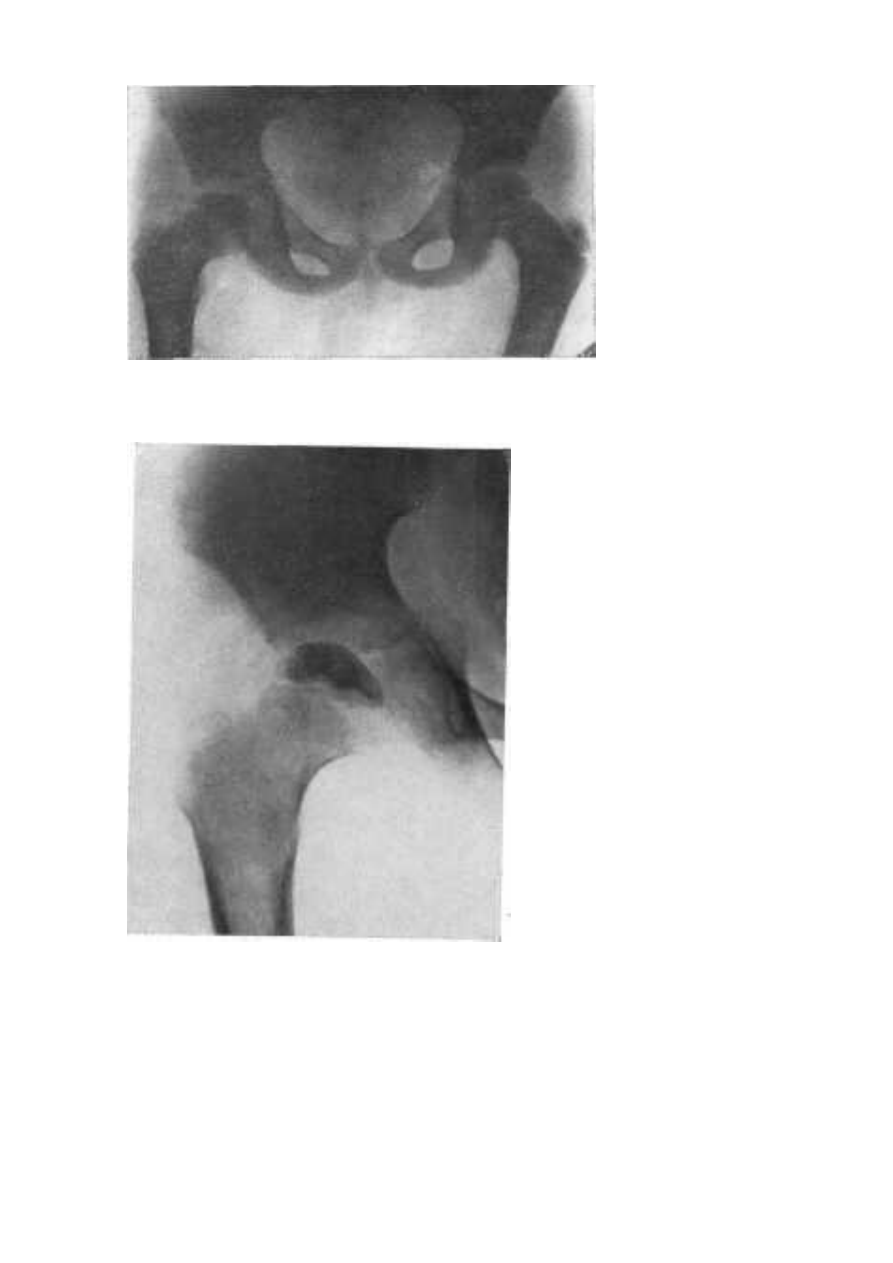

Рис. 429. Остеохондропатия головки бедра справа у 9-летнего мальчика. Вторая стадия
заболевания. Давность заболевания около 5 месяцев.

214

Рис. 430. Остеохондропатия головки бедра справа у 8-летнего мальчика. Вторая стадия
заболевания. Давность заболевания около полугода.
