РЕНТГЕНОДИАГНОСТИКА ЗАБОЛЕВАНИЙ КОСТЕЙ И СУСТАВОВ. АТЛАС РЕНТГЕНОГРАММ (С. Райнберг) - часть 33

Рис. 396. Добавочные кости области запястья.

Л - с ладонной стороны; Б- с тыльной стороны, / - треугольная кость (os triangulare); 2 -
добавочная гороховидная кость (os pisiforme secun-darium); 3- везалиева кость запястья (os
vesalianum earpi); 4- подполу-лунная кость (os hypolunatum); 6- наружная лучевая кость (os
radiale externutn); 6- надполулунная кость (os epilunatum); 7- центральная кость (os
centrale); 8- шиловидная кость (os styloideum); 9 - вторая трапециевидная кость (os
trapezoides secundarium) (по Майеру).

196

Рис. 397. Местный гигантизм III пальца и в меньшей степени указательного пальца у
грудного ребенка. Особенно непропорционально увеличены все три фаланги среднего
пальца, II и III пястные кости только немного увеличены.

Рис. 398. Схема рентгенограммы таза при правостороннем внедрении вертлужной
впадины - protrusio acetabuli.


197

Рис. 399. Внедрение вертлужной впадины у 35-летней женщины с характерной
клинической картиной.

Рис. 400. Врожденный вывих бедра слева у девочки, ставшей на ноги в возрасте 14
месяцев.

198

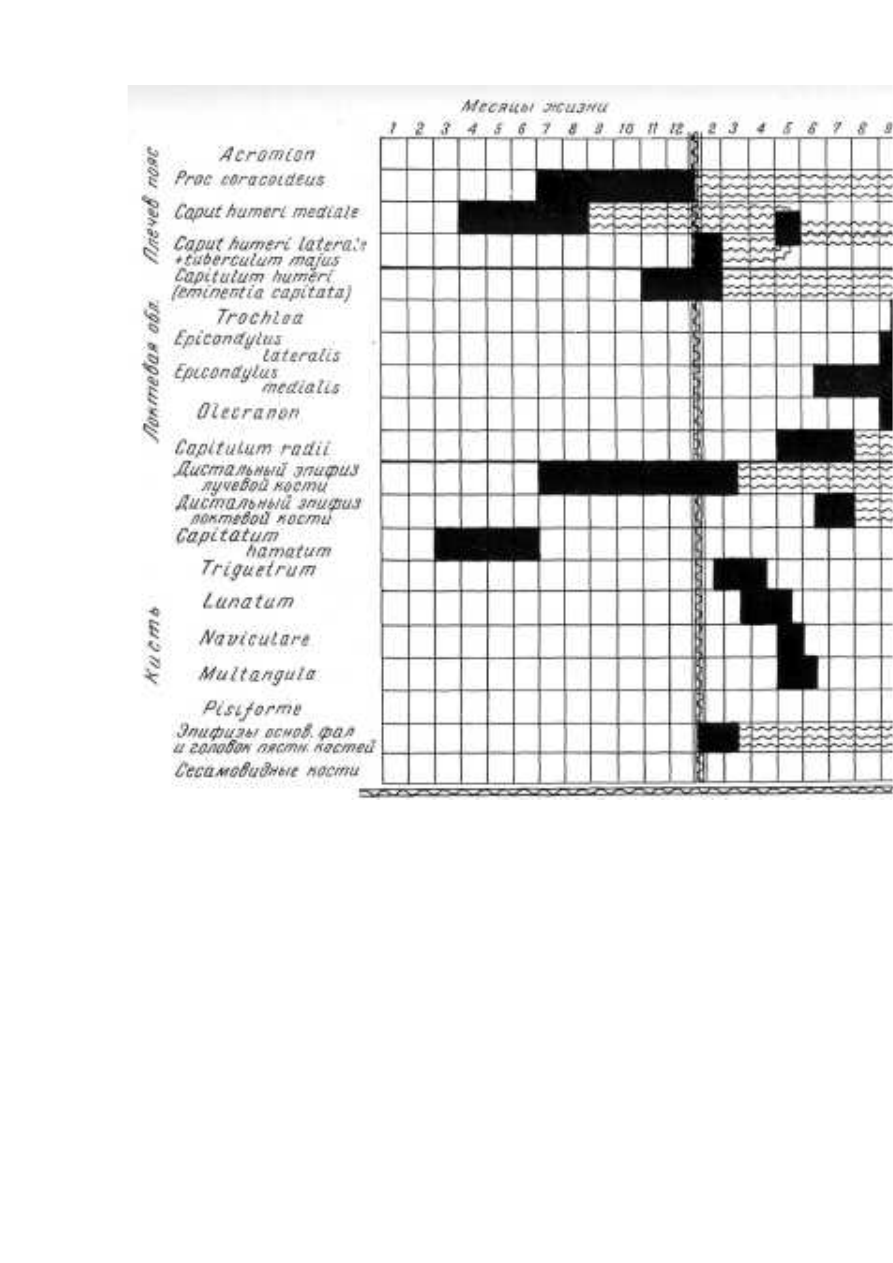

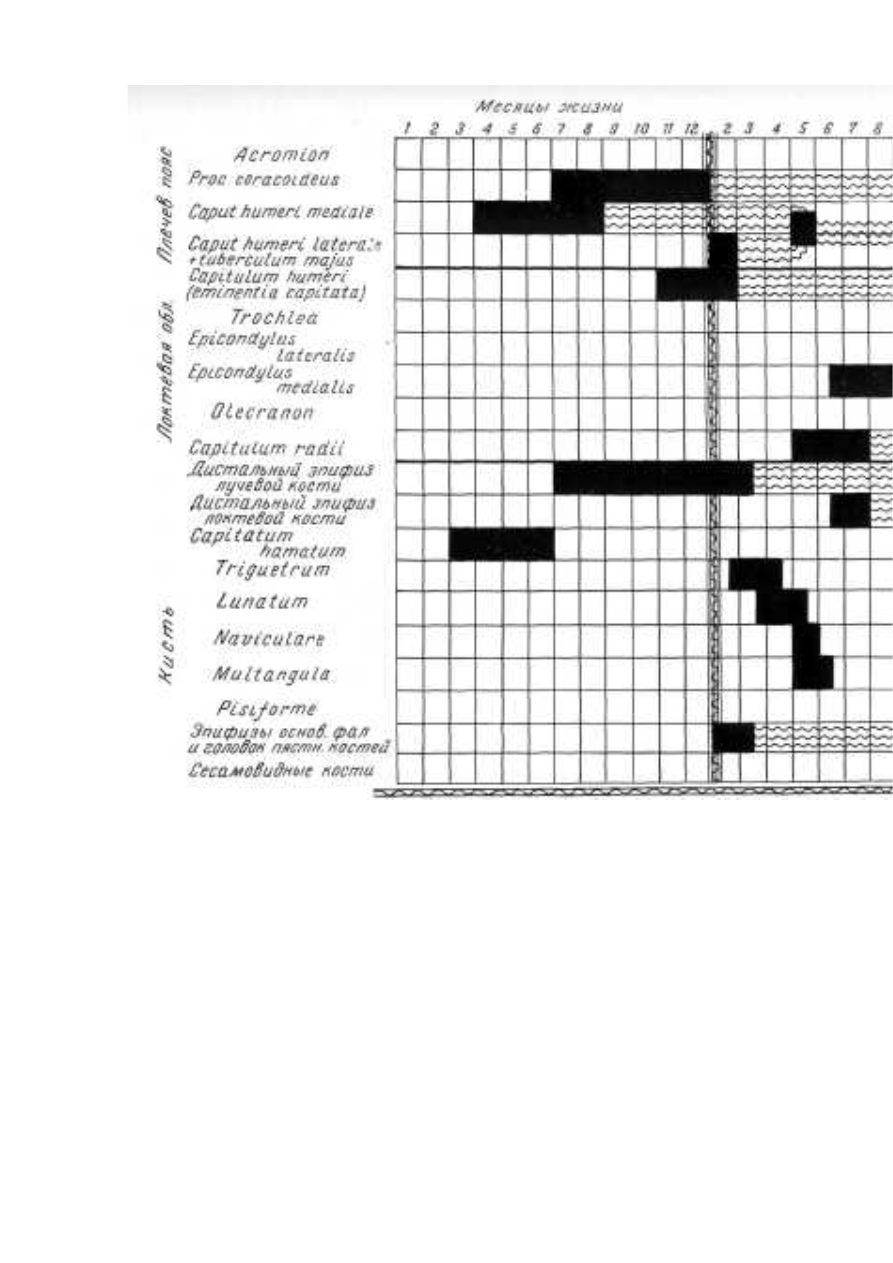

Рис. 400А. Таблица окостенения верхней конечности.


Рис. 400А. Таблица окостенения верхней конечности.

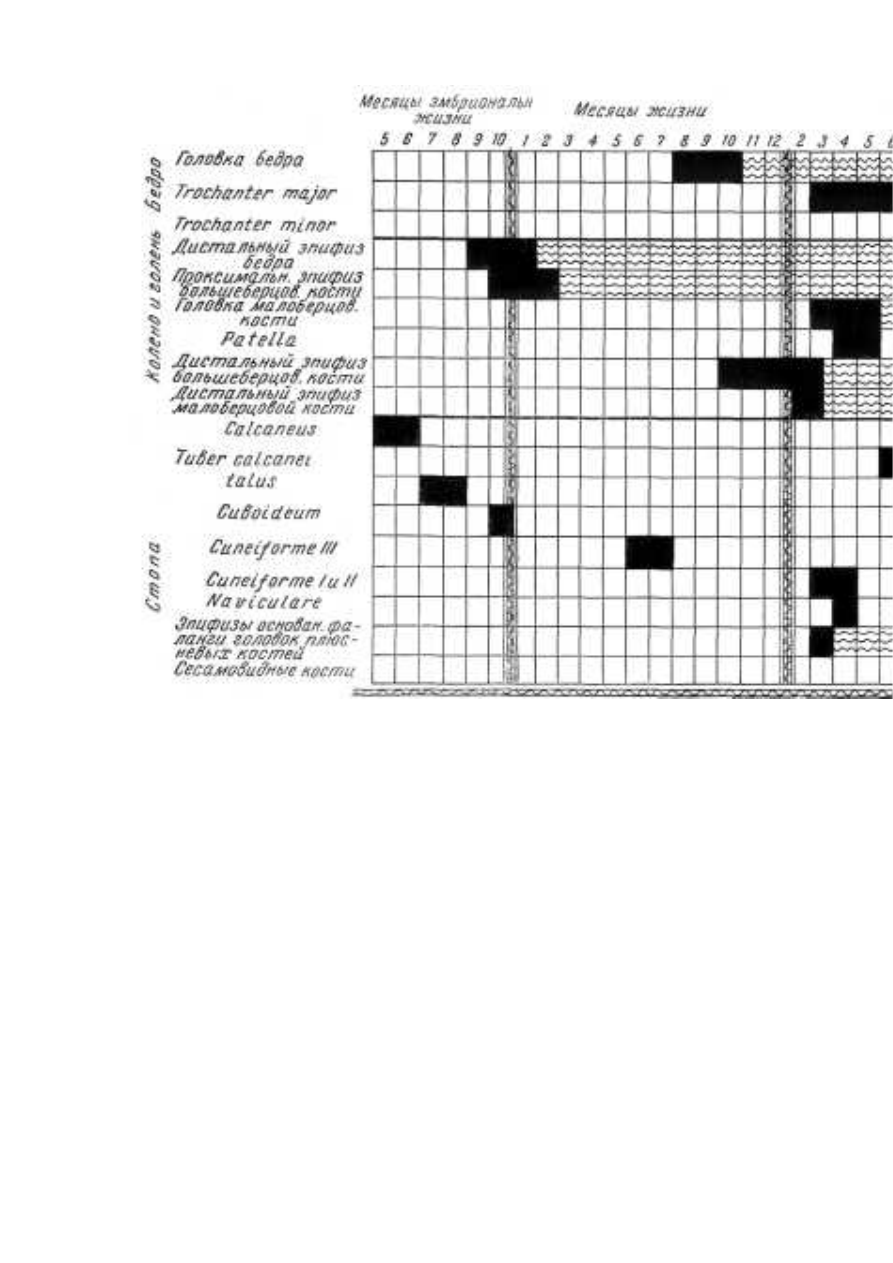

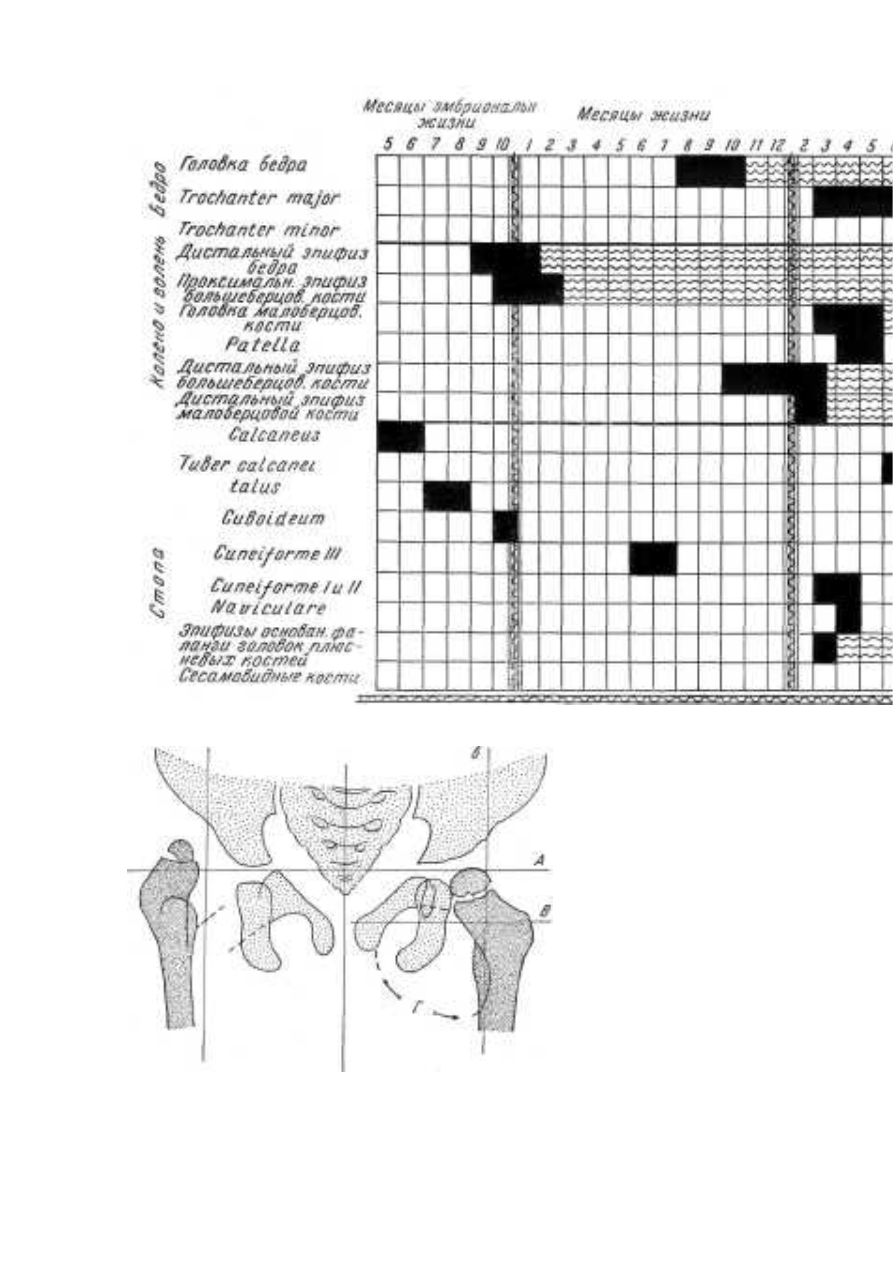

Рис. 400Б. Таблица окостенения нижней конечности.


Рис. 400Б. Таблица окостенения нижней конечности.

Рис. 401. Врожденный правосторонний вывих бедра. Различные опознавательные линии
для определения стояния головки бедра.

А - горизонталь, проведенная через оба У-образныххряща; Б- вертикаль, проходящая
через верхне-латеральный выступ вертлужной впадины; такая же вертикаль проводится на

равном расстоянии от средней линии на больной стороне; В - горизонталь, идущая через
нижний конец .запятой", пересекающая нижне-медиальный контур шейки бедра; Г - линия
Шентона.

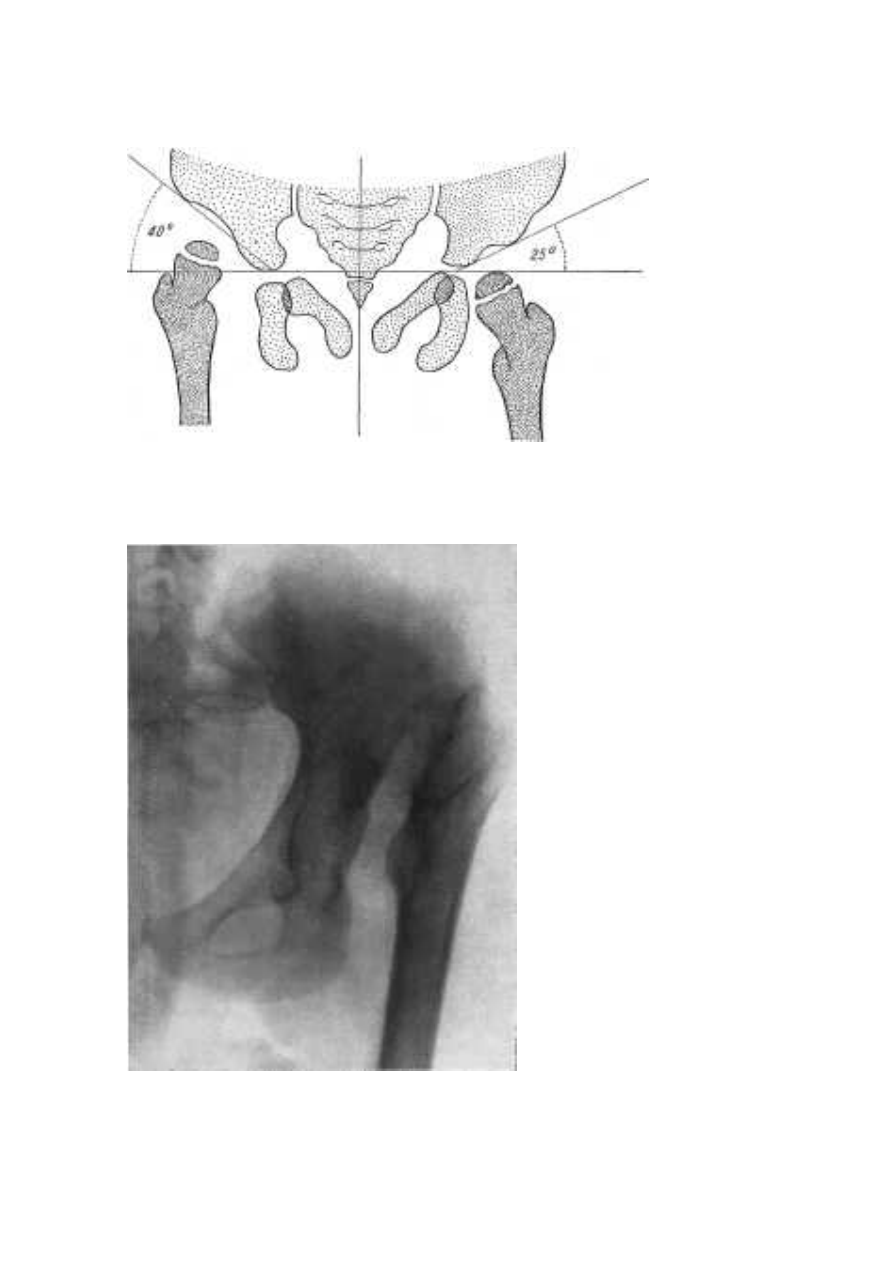

Рис. 402. Врожденный правосторонний вывих бедра. Показатель вертлужной впадины -
ацетабулярный индекс. Угол наклонения„крыши" слева нормален (25°), справа же на
стороне вывиха, увеличен (40°).

201

Рис. 403. Врожденный вывих левого бедра, своевременно не вправленный. Вторая степень
смещения - luxsatio supracotyloidea et iliaca.

Рис. 404. Застарелый врожденный вывих правого бедра, своевременно не вправленный.
Третья степень смещения- luxatio iliaca, смещение кзади и кверху.
