РЕНТГЕНОДИАГНОСТИКА ЗАБОЛЕВАНИЙ КОСТЕЙ И СУСТАВОВ. АТЛАС РЕНТГЕНОГРАММ (С. Райнберг) - часть 32



Рис. 382. Спондилолистез V поясничного позвонка у 43-летнего мужчины. Хорошо видна
щель в межсуставной части дужки. Типичная клиническая картина.



Рис. 383. Спондилолистез IV поясничного позвонка над V позвонком у 38-летней

женщины. Широко зияющая щель спондилолиза в межсуставной части дужки. Типичная
клиническая картина.



Рис. 382. Спондилолистез V поясничного позвонка у 43-летнего мужчины. Хорошо видна
щель в межсуставной части дужки. Типичная клиническая картина.



Рис. 383. Спондилолистез IV поясничного позвонка над V позвонком у 38-летней
женщины. Широко зияющая щель спондилолиза в межсуставной части дужки. Типичная
клиническая картина.



Рис. 384. Спондилолистез. Консолеподобный выступ крестца, поддерживающий снизу
смещенное вперед тело V поясничного позвонка. Спондилолистез может быть легко

просмотрен, если ориентироваться по передним, а не по задним поверхностям тел
позвонков.

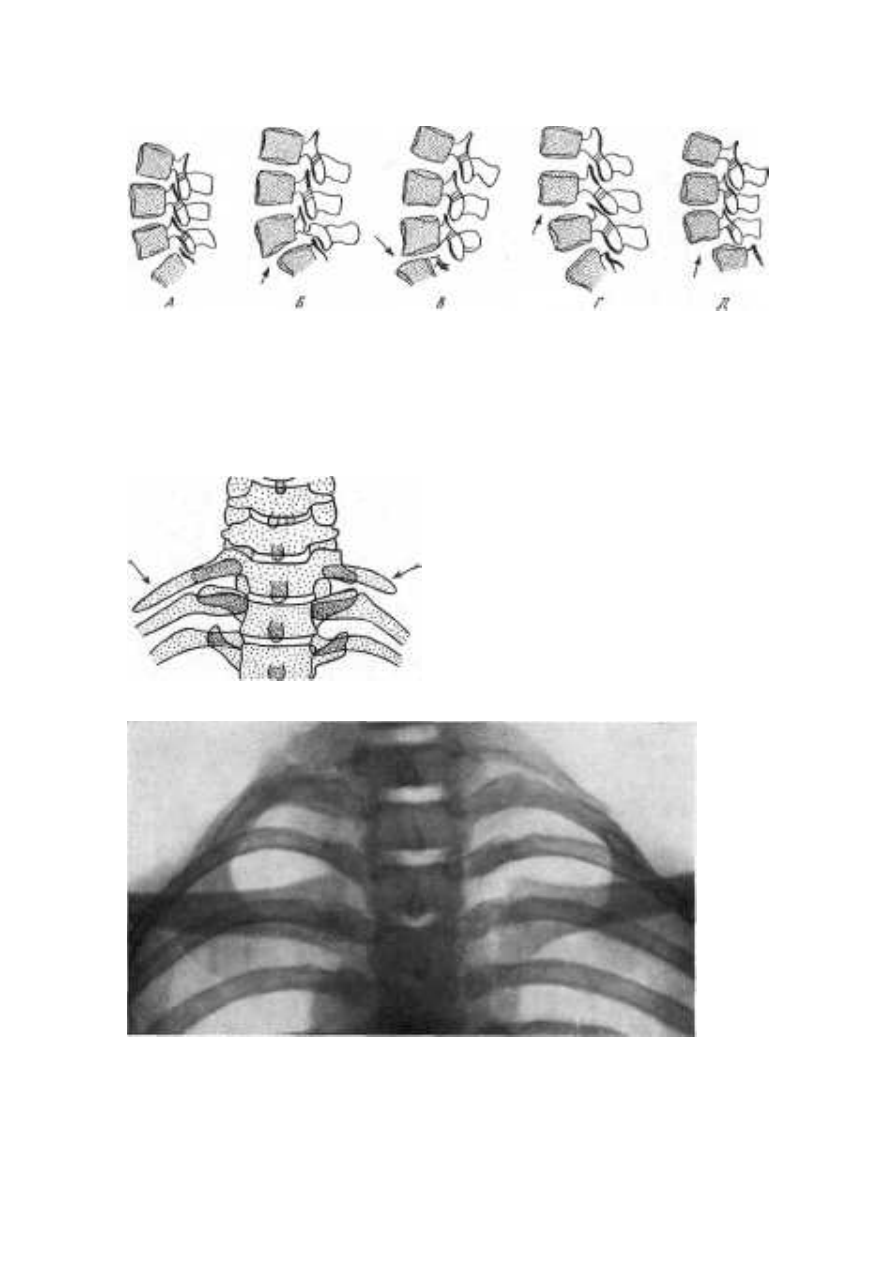

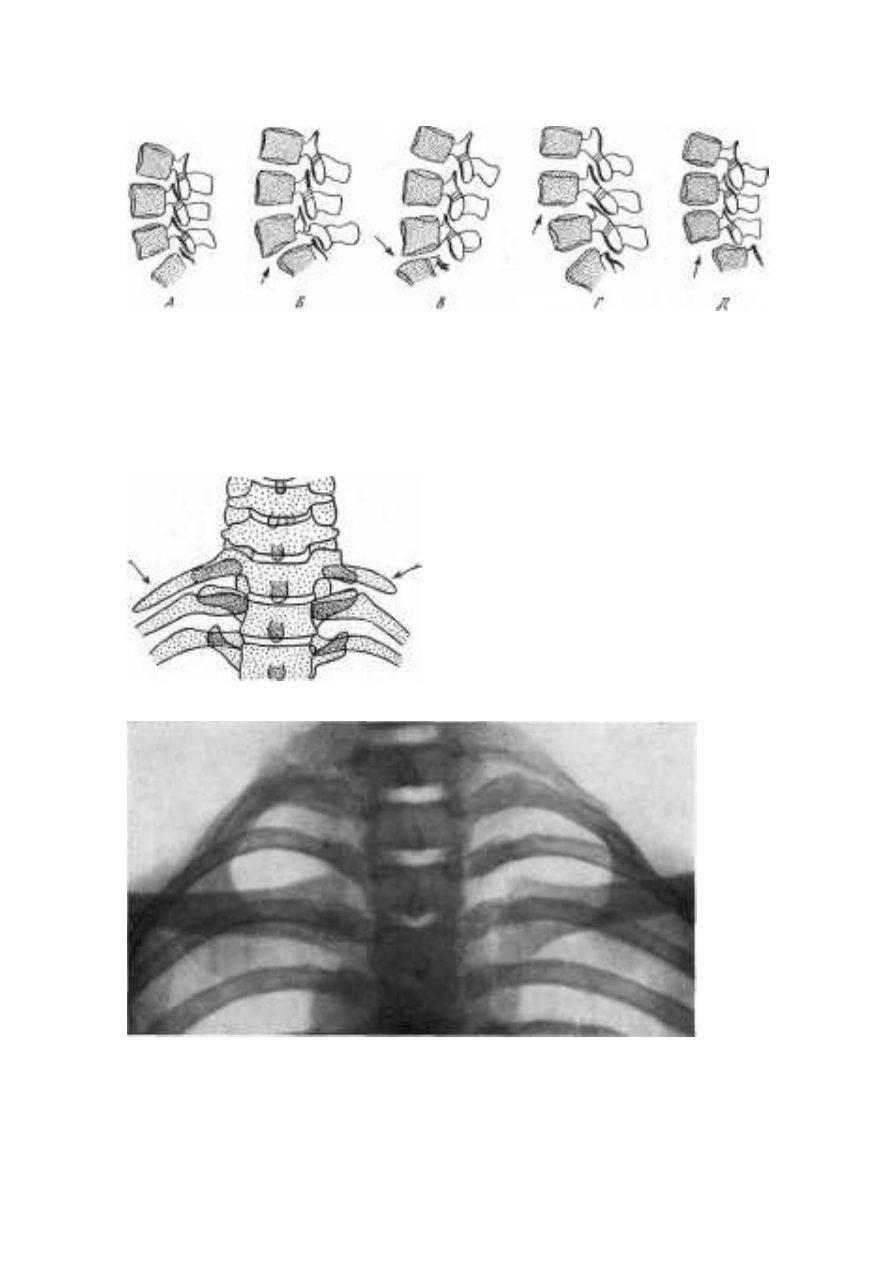

Рис. 385. К отличительному распознаванию спондилолистеза.

Л -норма; Б - Спондилолистез; В -задний парадоксальный Спондилолистез; Г -
псевдоспондилолистез;

Д-истинный вывих позвонка.

191



Рис. 386. Схематический рисунок шейных ребер с обеих сторон. Правое добавочное ребро
несколько длиннее левого.



Рис. 387. Рентгенограмма асимметричных шейных ребеп. Справа тень добавочного
шейного ребра накладывается на тень I ребра и поэтому может быть просмотрена. Слева
добавочное остроконечное ребро хорошо видно выше I ребра.

192

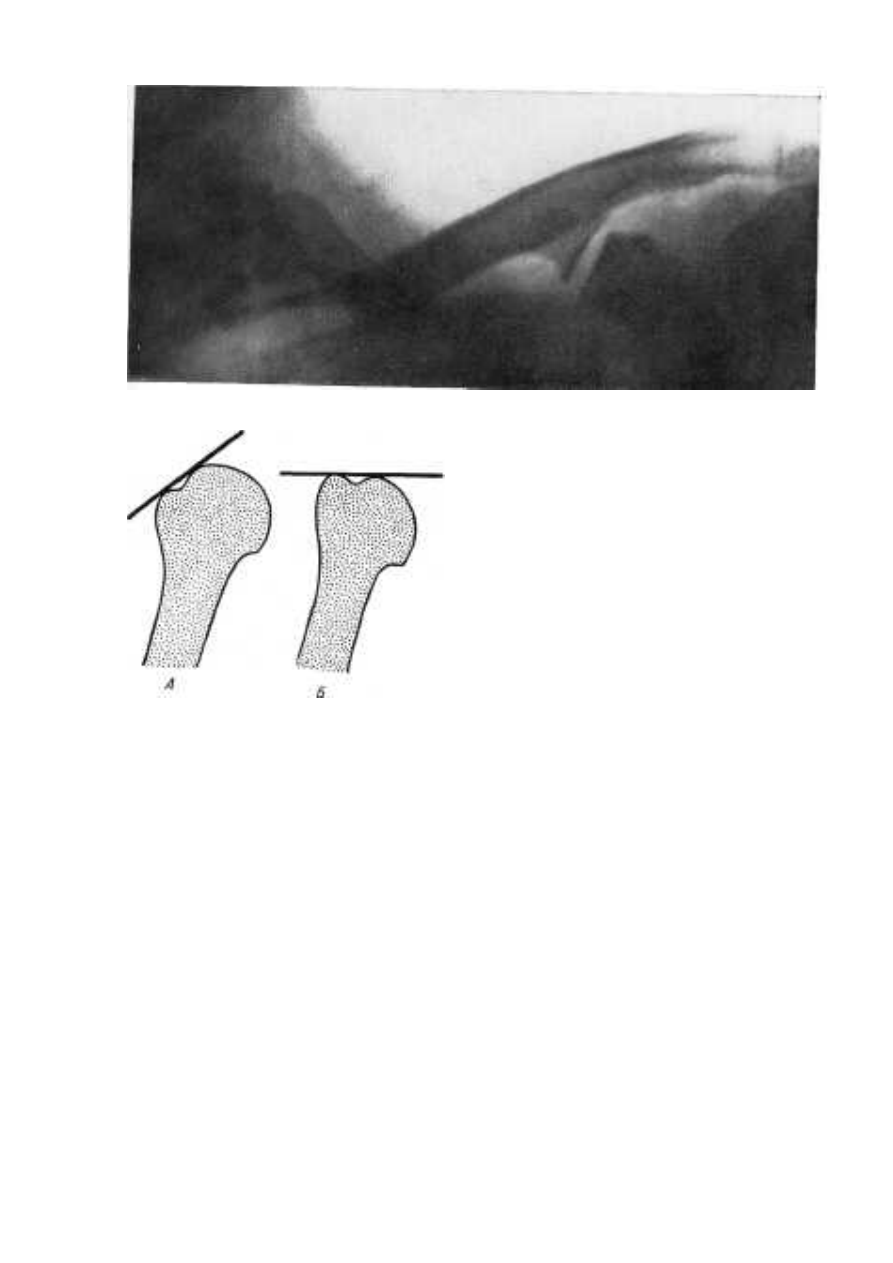

Рис. 388. Венечно-ключичное сочленение - articulatio-coraco-clavicularis - рудиментарный
аномальный сустав между ключицей и клювовидным отростком лопатки.



Рис. 389. Варусная деформация плеча - humerus varus

А - норма; Б - варусная деформация плеча. Касательная, проведенная через наружные
контуры большого бугра и головки, при нормальных условиях проходит косо, с
дистально-латеральной стороны в проксимально-медиальном направлении, при варусной
деформации плеча - горизонтально.

193



Рис. 390. Варусная деформация плеча у 11-летней девочки. Рентгенограмма плечевого
пояса в заднем положении при опущенном плече.



Рис. 391. Та же больная. Плечо поднято до предела, становится явным значительное
ограничение отведения и невозможность поднимания плеча

вверх.

194



Рис. 392. Нздмыщелковый отросток плеча - proces ;m supracondyloideus huraeri - вариант
развития плеча, могущий симулировать патологическое образование.



Рис. 393. Врожденный вывих головки лучевой кости у 13-летней девочки.

195

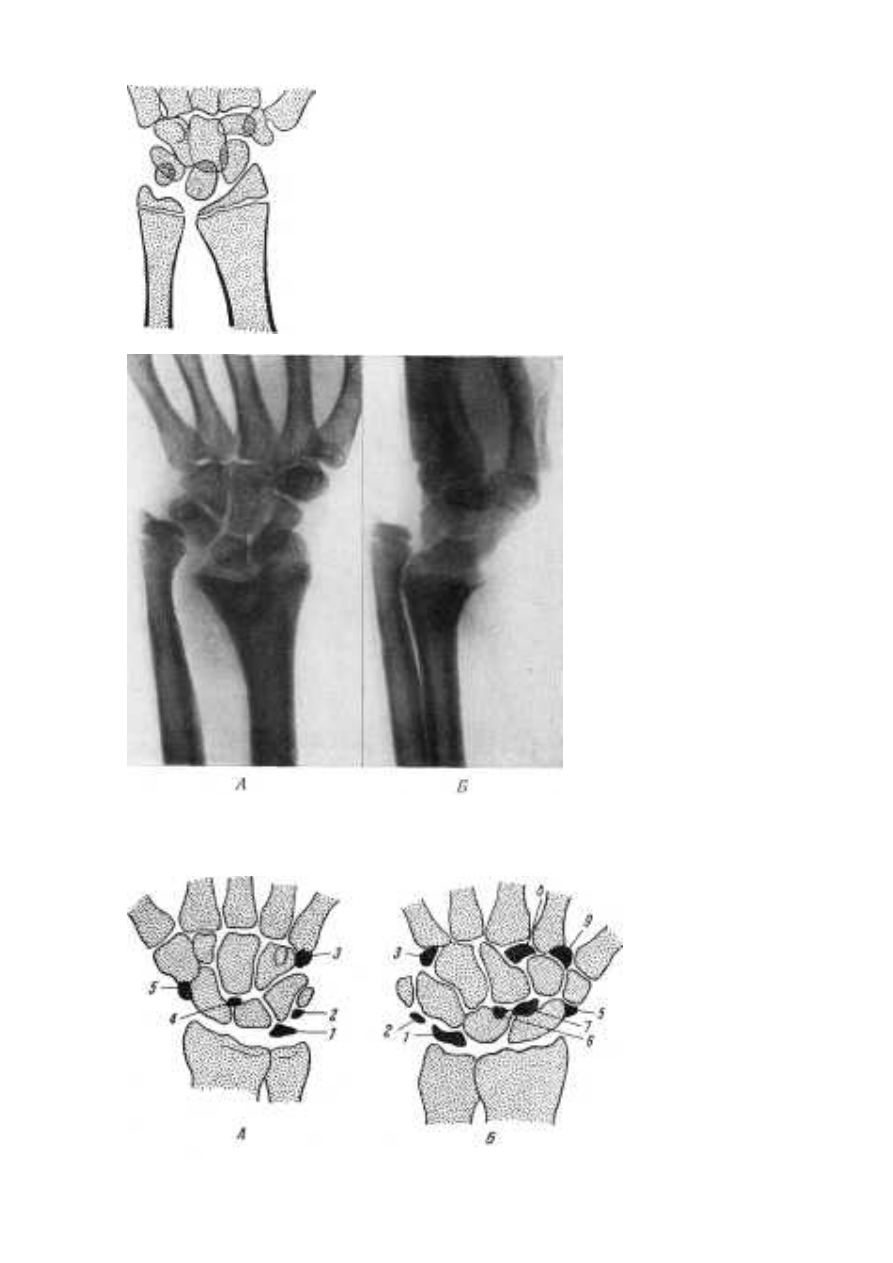

Рис. 394. Схема деформации Маделунга.



Рис. 395. Рентгенограмма деформации Маделунга у 17-летнего юноши, направленного на
рентгенологическое исследование с клиническим предположением об остеомиэлите или
перенесенном плохо сросшемся переломе, несмотря на отсутствие в анамнезе указаний на
травму. Д - прямая проекция; Б - боковая проекция.
