8.3. Постхолецистэктомический синдром

Постхолецистэктомичекий синдром (ПХЭС) представляет

собой собирательное понятие, объединяющее различные па­
тологические состояния и связанные с ними клинические

проявления, отмечаемые у пациентов с холецистэктомией в

анамнезе. К сожалению, более чем у 40% больных после стан­

дартной холецистэктомии по поводу камней желчного пузыря

сохраняются клинические симптомы в виде болевого синдро­
ма и билиарной диспепсии. Только в 1,5% случаев органиче­
ские нарушения, вызывающие жалобы больных, являются
следствием операций на желчных протоках [Лейшнер У.,
2001].

К причинам ПХЭС, не связанным с желчными путями, ко­

торые не были своевременно распознаны до операции, отно­
сят функциональные нарушения кишечника, хронический ко­
лит и синдром раздраженного кишечника, хронический гаст-
родуоденит и язвенную болезнь, гастроэзофагеальную реф-

люксную болезнь и дивертикулы двенадцатиперстной кишки.

Если операции выполняют пациентам с классической клини­
ческой картиной желчной колики без сопутствующей патоло­
гии, то ПХЭС развивается только у 5% пациентов. В случаях,
когда показаниями к операции служат не только желчные ко­

лики, но и другие неспецифические боли, проявления ПХЭС

возникают в 4 раза чаще.

Причинами ПХЭС, связанными с ранее выполненными

оперативными вмешательствами, считают оставленные (рези-

дуальные) камни в желчных путях, длинную культю пузырно­

го протока, стеноз терминального отдела ОЖП, ятрогенные
повреждения и рубцовые стриктуры желчных протоков.

Как показывает анализ отечественной и зарубежной лите­

ратуры, основанием для постановки диагноза «ПХЭС» являет­
ся перенесенная холецистэктомия в сочетании с рецидиви­
рующими коликообразными болями преимущественно в пра­

вом верхнем квадранте живота, непереносимостью жирной
пищи, поносами и вздутием живота. При этом диагноз ис­
пользуется как предварительный и должен конкретизировать­
ся в ходе дифференциально-диагностического поиска.

При объективном обследовании определяется болезнен­

ность в правом подреберье, обусловленная чаще всего мотор­
ными нарушениями и дисфункцией сфинктера Одди. Измене­
ние клинических анализов может не определяться, в биохи­
мических анализах крови отмечаются повышение активности
щелочной фосфатазы и гамма-глютамилтранспептидазы, АЛТ
и ACT.

163

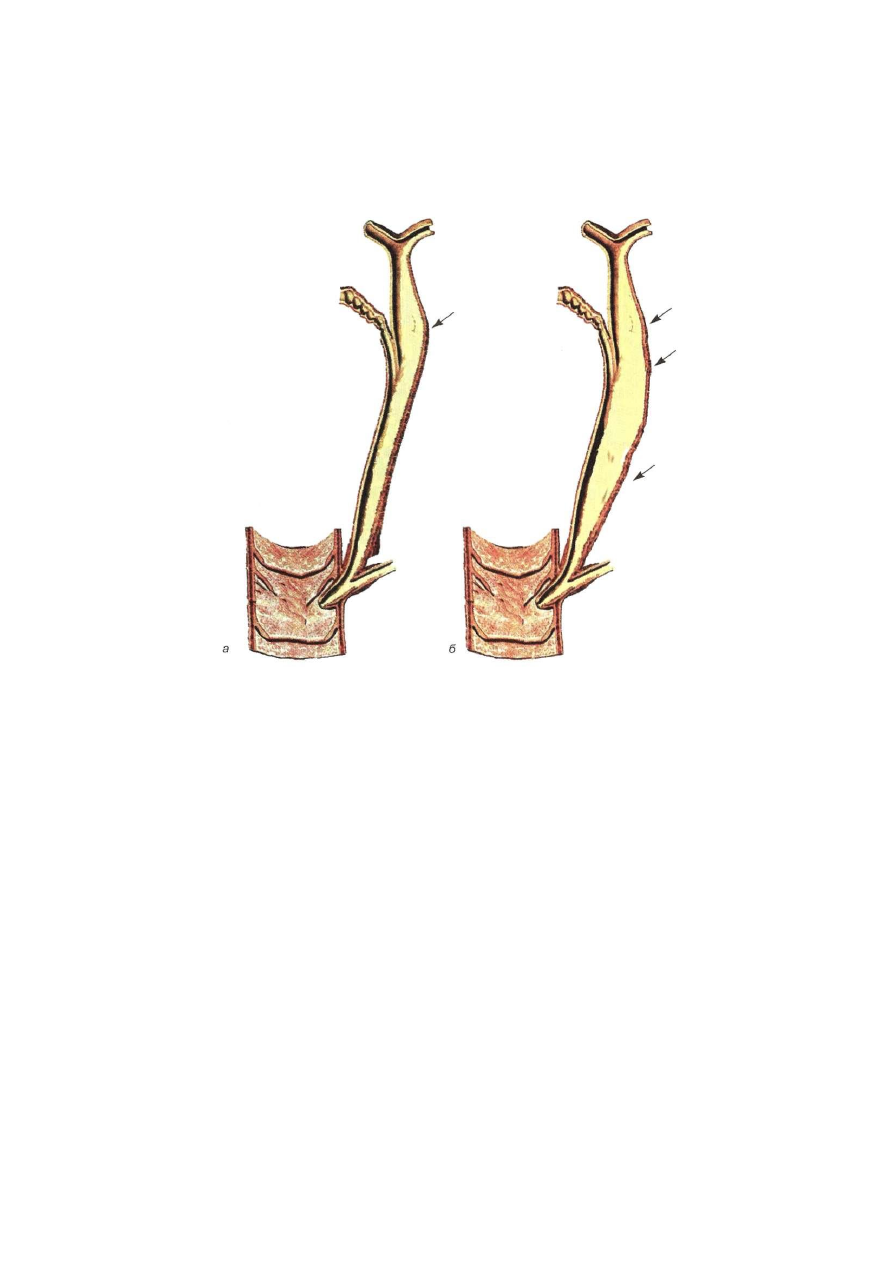

Рис. 101. Изменение ОЖП после холецистэктомии.

а — в начальной стадии отмечается незначительное расширение средней части протока

(указано стрелкой); б — затем отмечается равномерное расширение гепатикохоледоха

на всем протяжении (стрелки).

Дифференциальная диагностика ПХЭС основана на де­

тальном анализе состояния желчевыводящих путей по данным
лучевого исследования. При наличии желчного пузыря общий
желчный проток вмещает до 1,5 мл желчи, через 10 дней по­

сле холецистэктомии его объем увеличивается в 2 раза, а через
год составляет до 15 мл, что по данным лучевых исследований
сопровождается расширением ОЖП (рис. 101, а, б). Наиболее

доступным методом изучения билиарного тракта после удале­

ния желчного пузыря остается УЗИ, при котором диаметр

ОЖП составляет 8—10 мм. Общая точность УЗИ в выявлении

расширений гепатикохоледоха после холецистэктомии варьи­
рует от 75 до 95%.

164

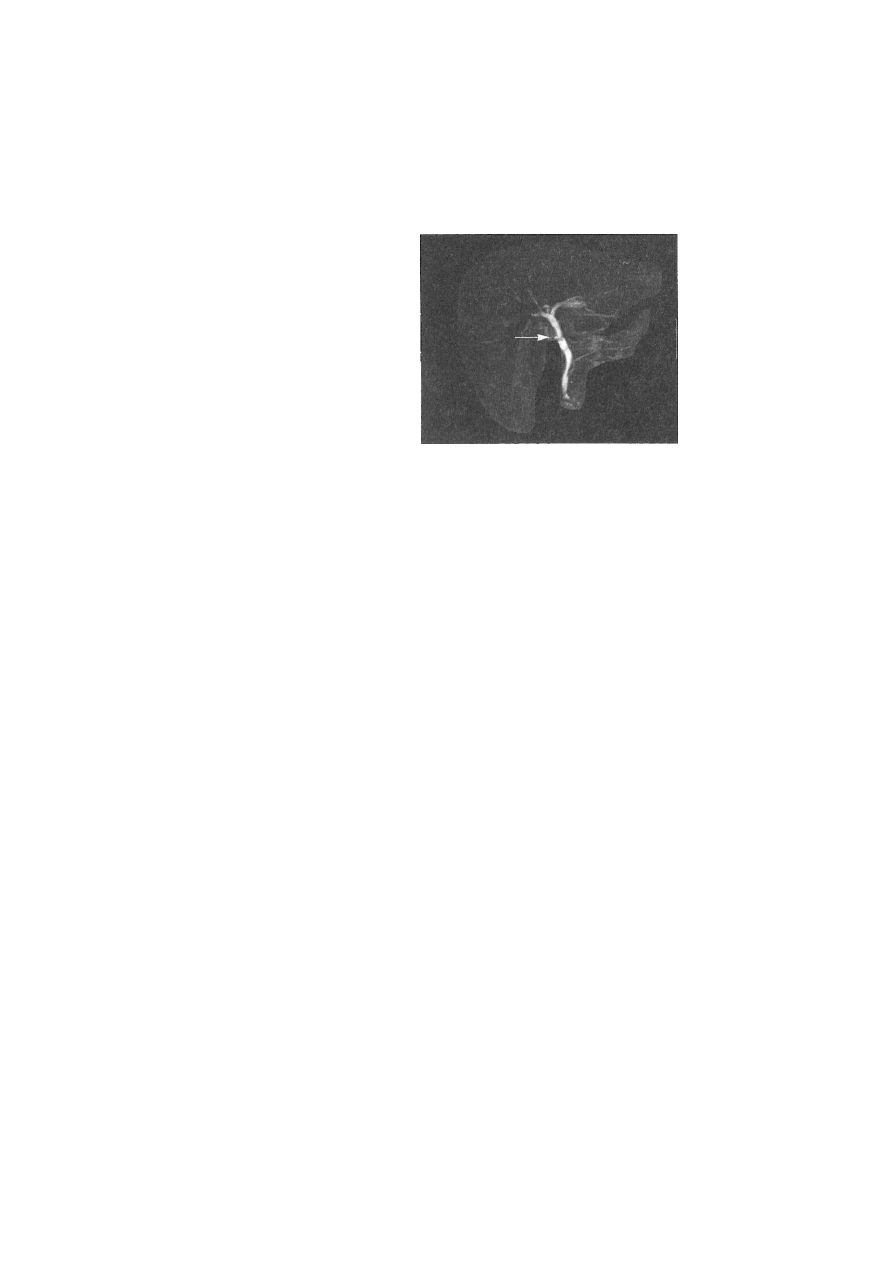

Рис. 102. Состояние после хо-

лецистэктомии. Визуализирует­
ся расширение ОЖП, обычная

культя пузырного протока
(указана стрелкой) и нерасши­
ренные внутрипеченочные

желчные протоки. 3D МРХГ,

М IP-реконструкция.

Использование прямого контрастирования желчевыводя­

щих путей и КТ целесообразно только для исключения орга­
нических причин расширения внепеченочных желчных прото­
ков — стриктур и опухолей, холедохолитиаза. На современном
этапе для верификации ПХЭС используется магнитно-резо­
нансная томография. Использование традиционной МРТ
обеспечивает визуализацию ложа удаленного желчного пузы­
ря, позволяет выявить затеки желчи. Однако для оценки про­
токов наиболее информативной считается МРХГ. Ее приме­
нение позволяет оценить диаметры желчных путей, изучить
состояние культи пузырного протока, исключить дефекты на­
полнения билиарного тракта и стриктуры.

Диаметры всех желчных протоков после холецистэктомии

достоверно больше (р < 0,001) и превышают соответствующие
значения у здоровых людей в среднем в 2 раза. Вероятно, это

обусловлено отсутствием желчного пузыря и постоянным пас­
сажем желчи по протокам, а также дисфункцией сфинктерно-
го аппарата после холецистэктомии. При этом следует отме­
тить, что по данным МРХГ расширение протоков равномер­
ное по всей длине билиарного тракта и даже в средней части
общего желчного протока не превышает 0,8—1,0 см (рис. 102).

165

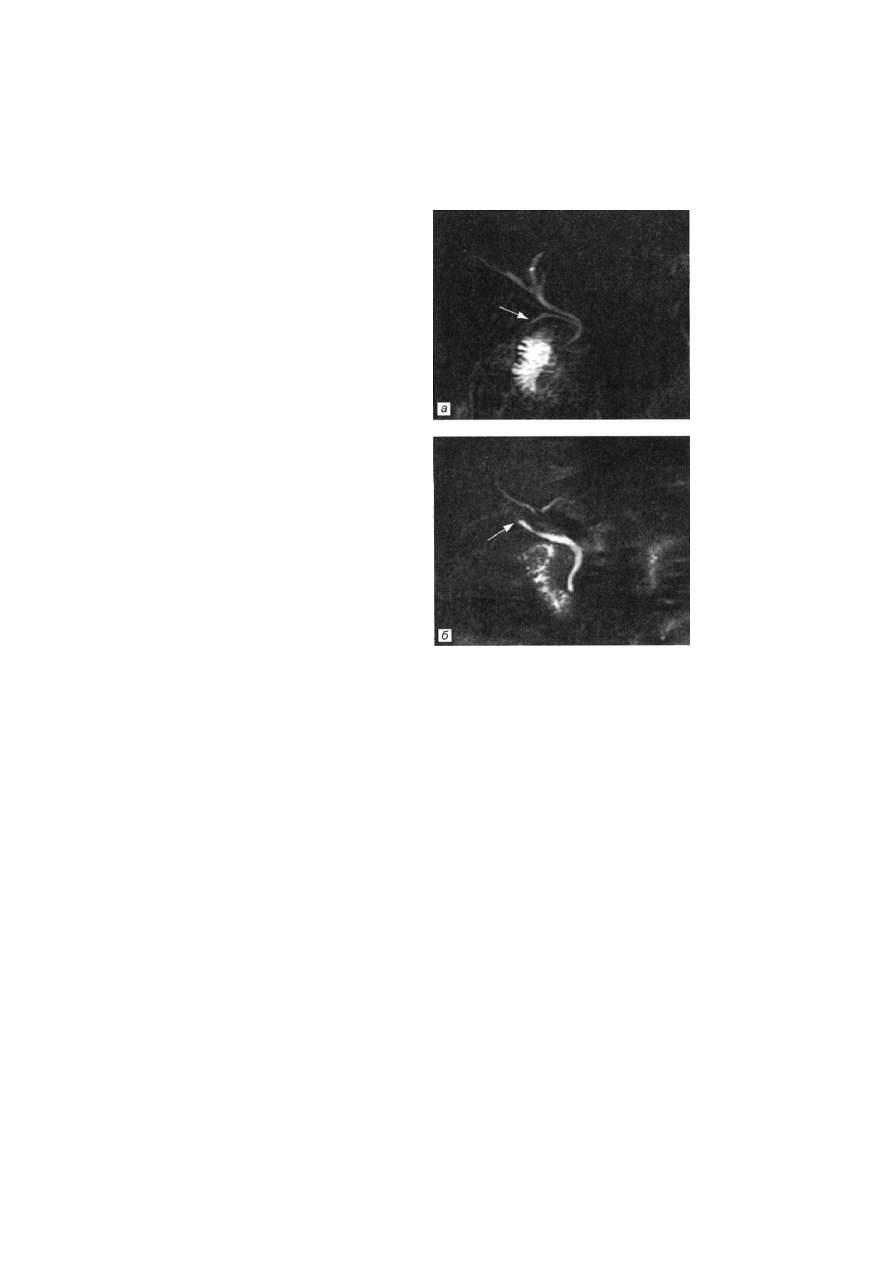

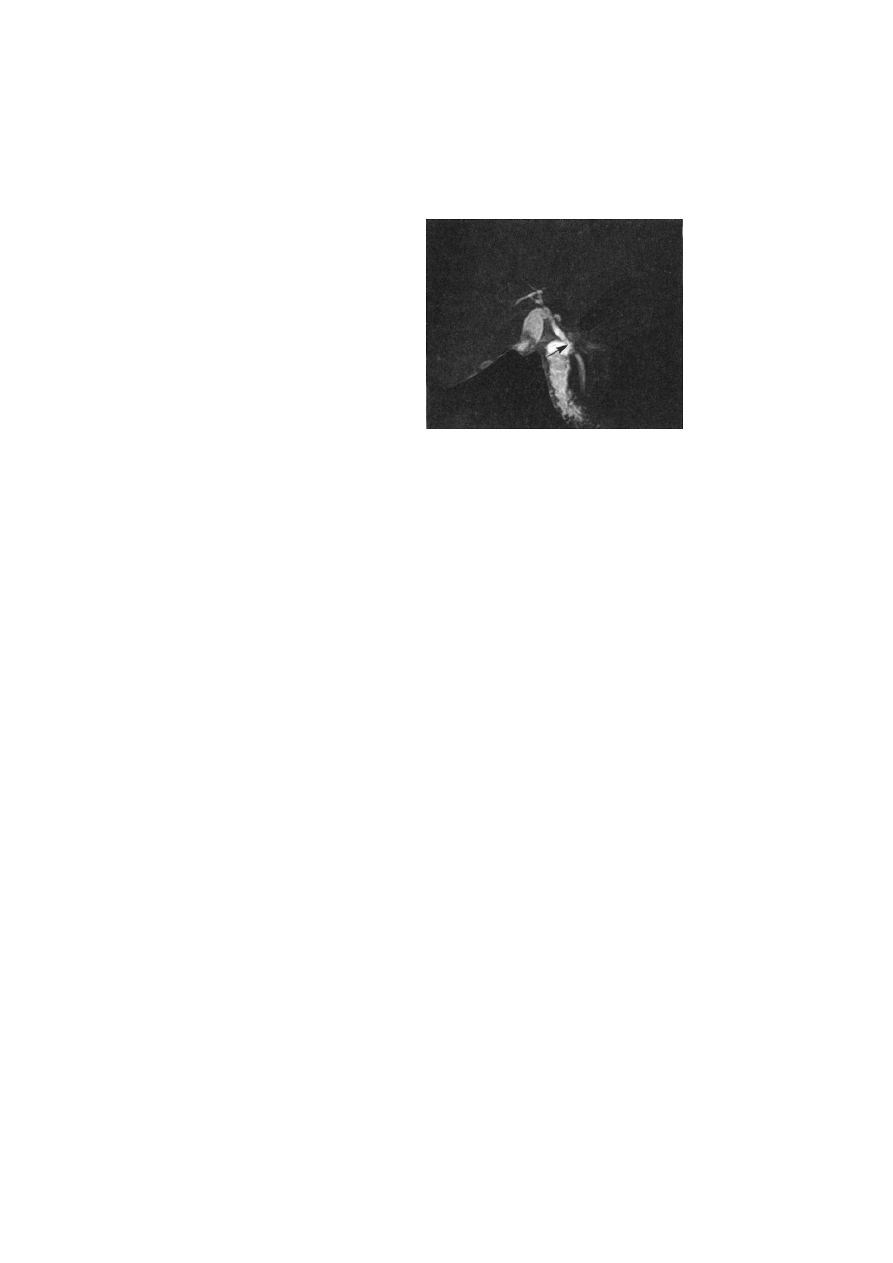

Рис. 103. Состояние после холецистэкто­
мии. Определяется тенденция к расшире­
нию ОЖП, визуализируется обычная куль­

тя пузырного протока (указана стрелками).

а — 3D МРХГ, прицельная МIP-реконструкция;

б — HASTE МРХГ, тонкий срез.

По данным МРХГ установлено, что длина культи пузырно­

го протока находится в пределах 1,2 ± 0,09 см (рис. 103, а, б).
При этом отмечены случаи, когда она была длинной, более
3,5—5 см, и широкой (14% пациентов) (рис. 104, а—г), что
считается предпосылкой к рецидивирующему камнеобразова-
нию и наличию развернутой клинической картины ПХЭС.

166

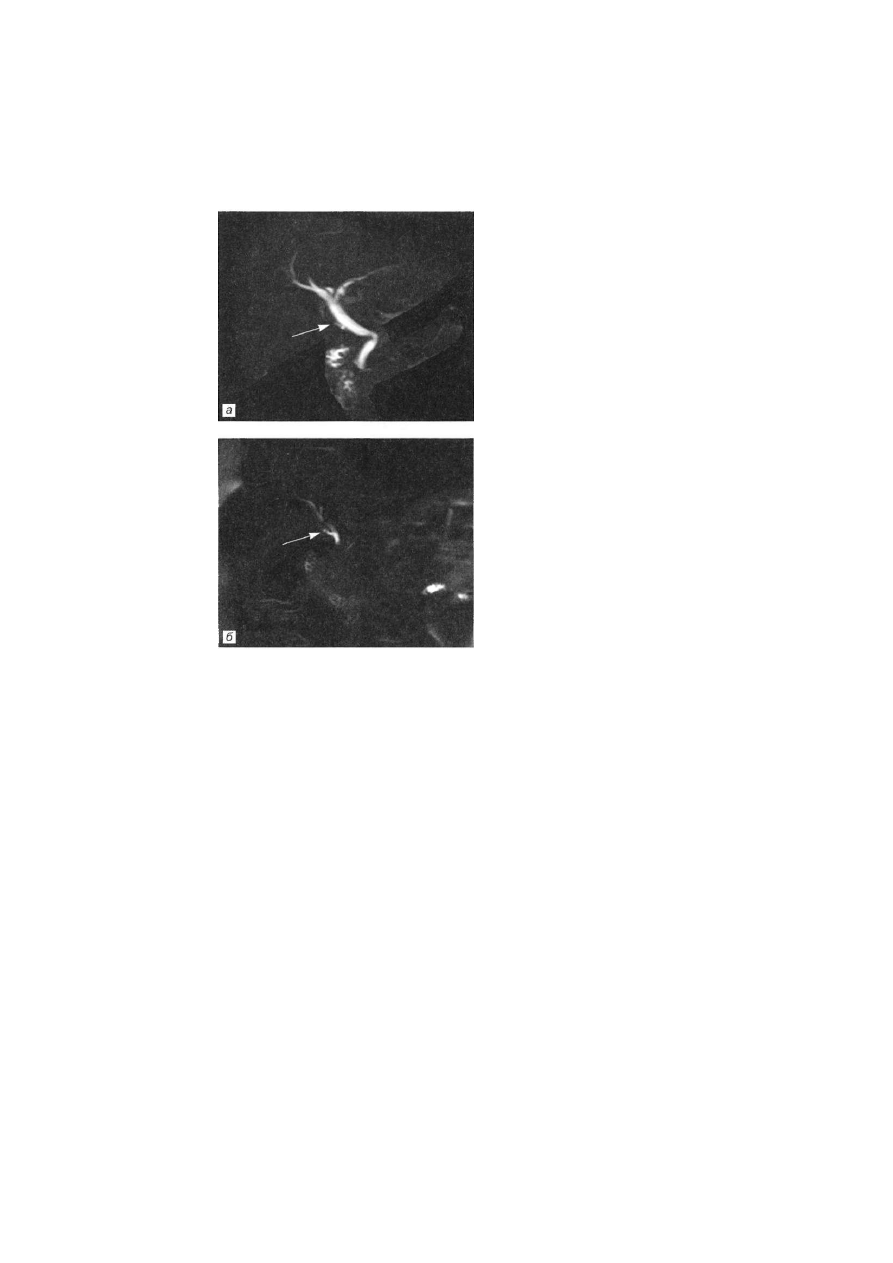

Рис. 104. Состояние после холецистэкто­

мии.

а, б —длинная культя пузырного протока (ука­

зана стрелками, а  — М Р Х Г по методике тол­

стого блока; б — HASTE МРХГ, тонкий срез).

Таким образом, наиболее характерными признаками ПХЭС

по данным МРХГ являются:

— отсутствие сигнала от желчного пузыря
— визуализация культи пузырного протока;

167

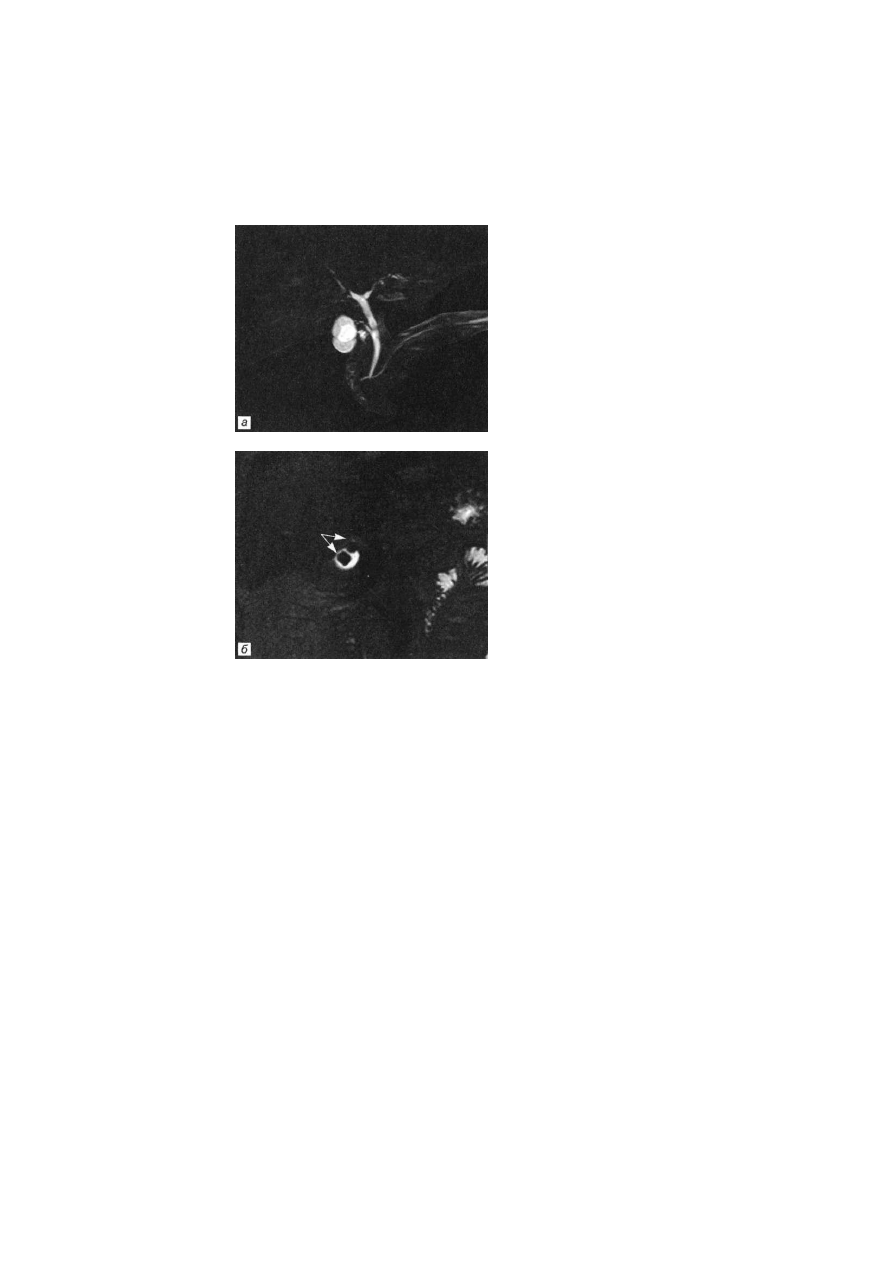

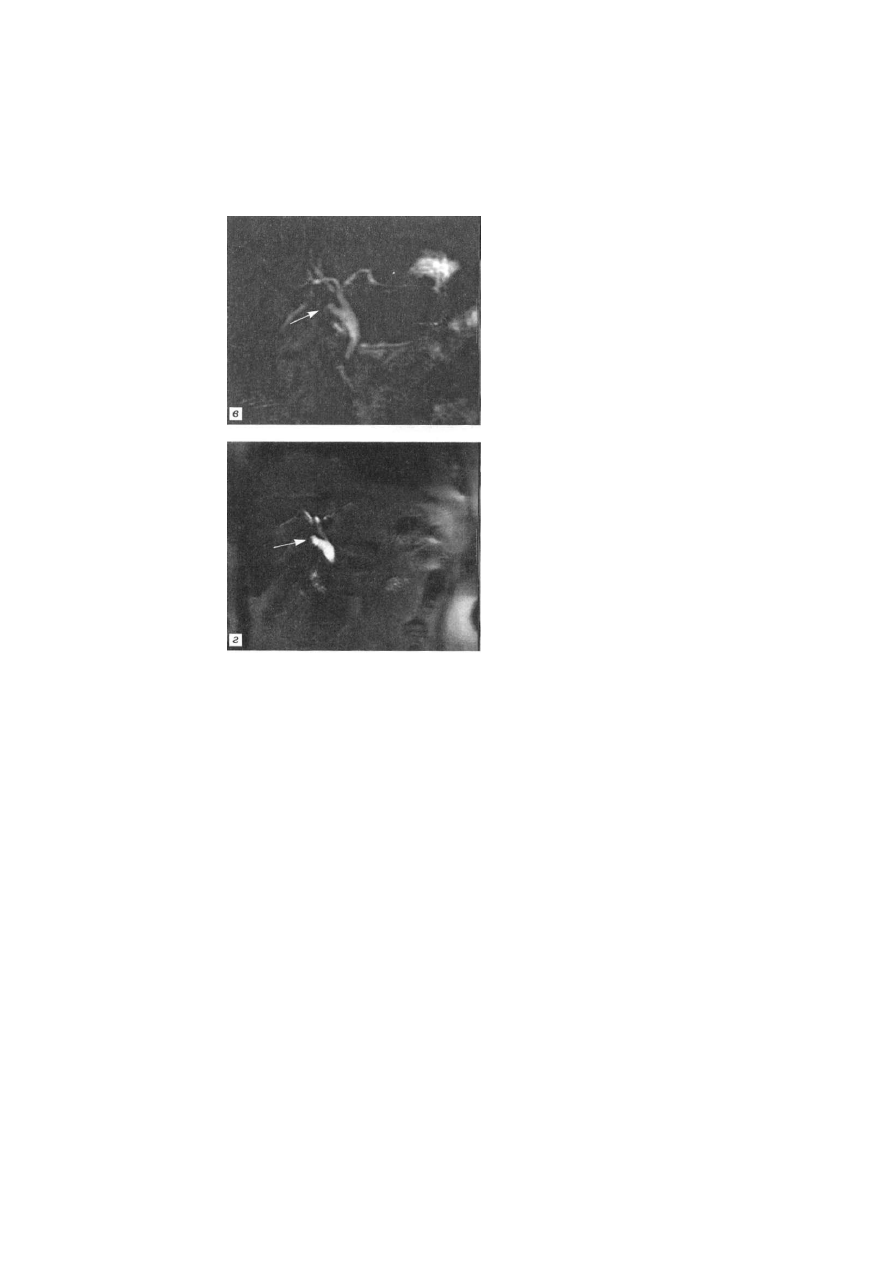

Рис. 104.  П р о д о л ж е н и е .

в, г — широкая культя пузырного протока (ука­
з а н а  с т р е л к а м и , в — МРХГ по методике тол­

стого блока; г — HASTE МРХГ, тонкий срез).

— равномерное, практически двукратное, расширение би­

лиарного тракта;

— отсутствие других органических изменений желчевыво­

дящих путей.

Общая точность МРХГ в оценке состояния желчевыводя­

щих путей после холецистэктомии составляет 93—100%.

168

Т Р У Д Н О С Т И И  О Ш И Б К И
М А Г Н И Т Н О - Р Е З О Н А Н С Н О Й
Х О Л А Н Г И О Г Р А Ф И И  П Р И  И З У Ч Е Н И И
Б И Л И А Р Н О Й  С И С Т Е М Ы

Возросший интерес исследователей к МРХГ привел к по­

явлению ряда публикаций, посвященных анализу трудностей

и ошибок метода в диагностике заболеваний желчных путей

[David V. et al., 1998; Fulcher A. S. et al., 1999; Irie H. et al.,

2001]. Основными целями выполненных исследований были
поиск путей снижения частоты диагностических ошибок и

разработка оптимальных методических приемов для повыше­

ния точности МРХГ.

Представляется целесообразным разделение всех диагно­

стических трудностей, связанных с ограничениями им­
пульсных последовательностей, неполной визуализацией
билиарного тракта, недостаточным разрешением, а также
потоковыми и двигательными артефактами, на три большие
группы, обусловленные сложностями анализа реконструи­
рованных изображений, вне- и внутрипротоковыми факто­
рами.

9.1. Трудности, связанные с анализом реконструированных

изображений

Невидимые камни или полиповидные образования желчевы­

водящих путей. В связи с программными особенностями  M I P -
реконструкции, выполняемой после получения тонких срезов,
дефекты наполнения (камни или полиповидные образования)
на 3D МР-холангиограммах могут не визуализироваться за
счет высокоинтенсивного сигнала от окружающей их желчи.
Такая особенность МРХГ может определяться как при нали­
чии мелких дефектов наполнения, что бывает чаще, так и при
наличии крупных камней.

МРХГ по методике толстого блока позволяет получать изо­

бражения билиарного тракта в одной плоскости, при этом
уменьшение толщины блока с 80 до 20—30 мм приводит к бо­

лее четкой визуализации мелких дефектов наполнения (кам­

ней и полипов). Анализ и интерпретация тонких срезов, полу­
ченных в корональной проекции и вдоль длинной оси желч­
ного пузыря, уменьшение толщины блока в процессе при-

1 1 — 3 7 6 1

169

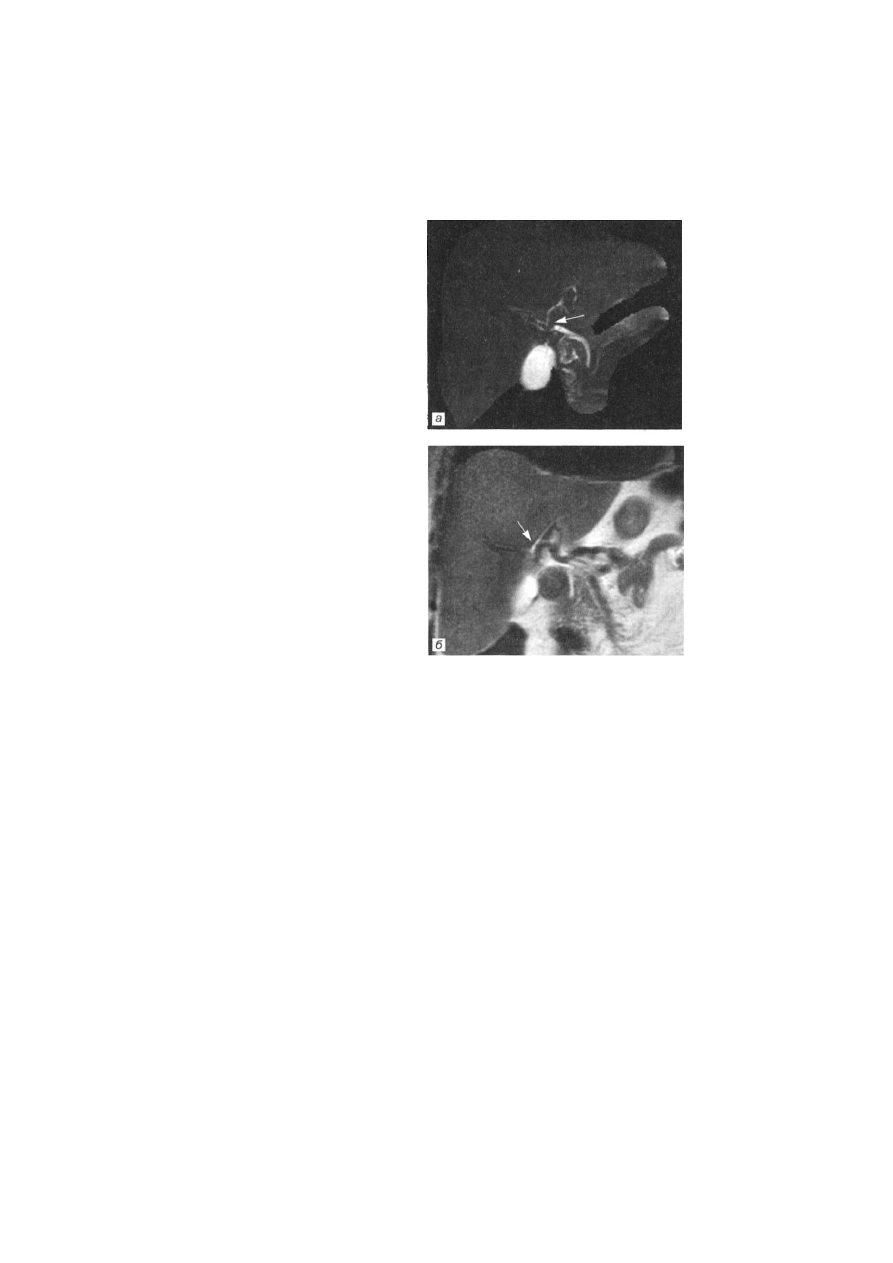

Рис. 105. Больной Ц., 48 лет.

Диагноз:  Ж К Б , хронический

калькулезный холецистит. На
3D МРХГ, МIP-реконструкции
(а) камни желчного пузыря не
определяются из-за сигнала
высокой интенсивности от

желчи. При анализе тонкого
среза HASTE МРХГ (б) выяв­
лены два камня желчного пу­
зыря (указаны стрелками).

цельной МIP-реконструкции могут помочь избежать непра­
вильных заключений (рис. 105, а, б).

Дыхательные и двигательные артефакты. МРХГ по методи­

ке тонких срезов требует задержки дыхания примерно в тече­
ние 16—18 с. При неполной задержке дыхания, обусловлен­
ной тяжелым состоянием пациента, возможно отсутствие изо­
бражения желчного протока, что при выполнении МIP-ре­
конструкции приведет к получению картины разорванных или
удвоенных желчных протоков (рис. 106, а—в, 107, а, б).

170

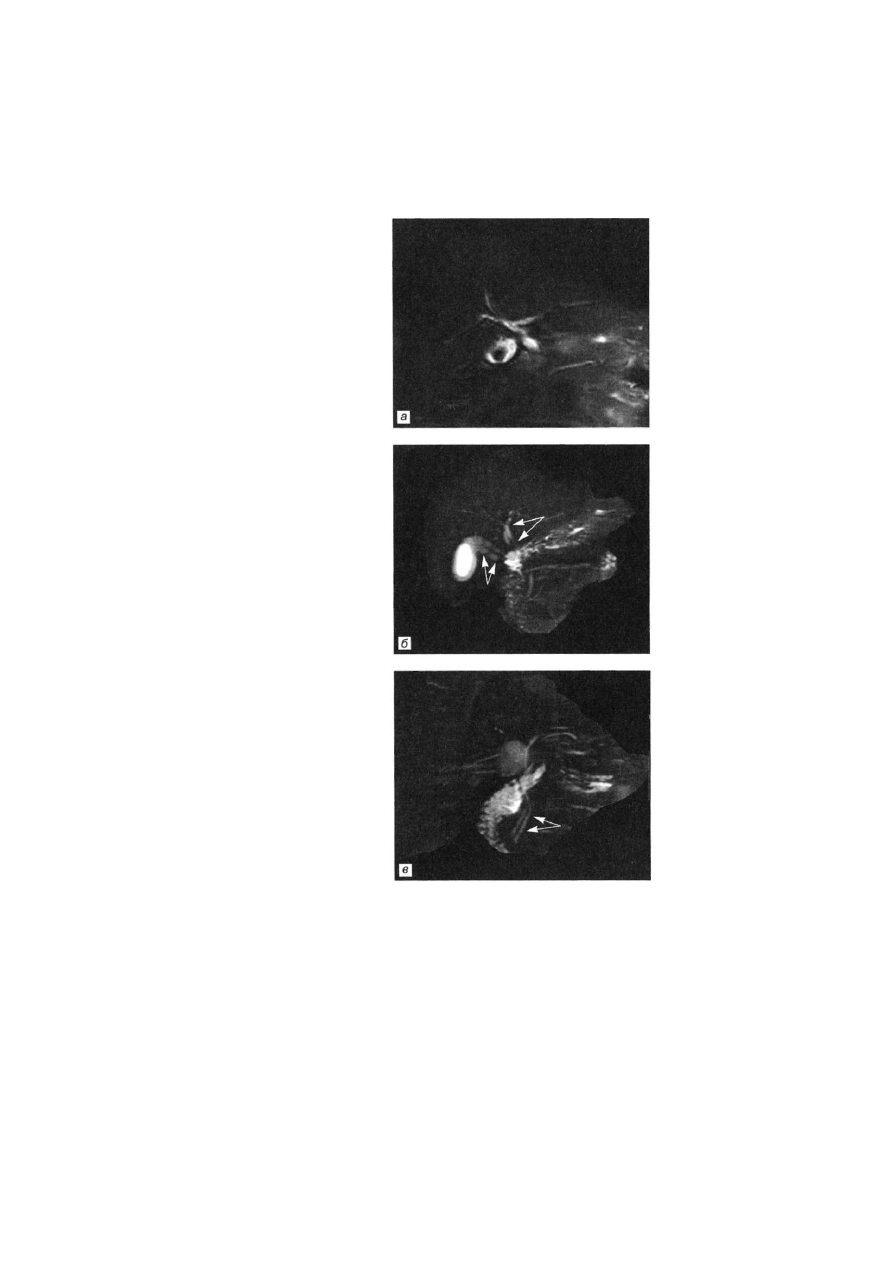

Рис. 106. Двигательные и дыха­
тельные артефакты.

а — определяется нечеткость размы­
тость изображения желчных прото­
ков за счет двигательных артефак­
тов, HASTE МРХГ, тонкий срез; б,
в —отмечается удвоение желчных

протоков и наличие псевдодефектов
наполнения  ( у к а з а н ы  с т р е л к а м и )
за счет суммации дыхательных ар­

тефактов при построении реконст­

руированных изображений, 3D

МРХГ, прицельные MlP-реконст-

рукции.

11

 :

Избежать ошибок,

связанных с двигатель­
ными и дыхательными
артефактами, можно при
уменьшении количества
срезов и соответственно
времени исследования.

Необходимо сопостав­

лять результаты МРХГ

по методикам тонких
срезов и толстого блока,

так как последняя за
счет короткого времени

исследования (2—4 с)
позволяет качественно
визуализировать желч­
ные протоки на всем

протяжении даже у ослабленных пациентов. Другим средст­
вом решения проблемы может быть внимательный анализ
изображений, полученных в корональной и аксиальной про­
екциях.

Переоценка степени сужения протоков. Принято считать,

что степень сужения протоков по данным МРХГ имеет тен­
денцию к переоценке при сравнении с результатами ЭРХПГ.

Вероятно, это обусловлено особенностями М1Р-реконструк-

ции и более низким пространственным разрешением МРХГ
при сопоставлении с ЭРХПГ [Reinhold С, Bret Р. М., 1996]. В

то же время МРХГ по методике тонких срезов имеет макси­
мальное разрешение 1 мм, что является достаточным для диф-

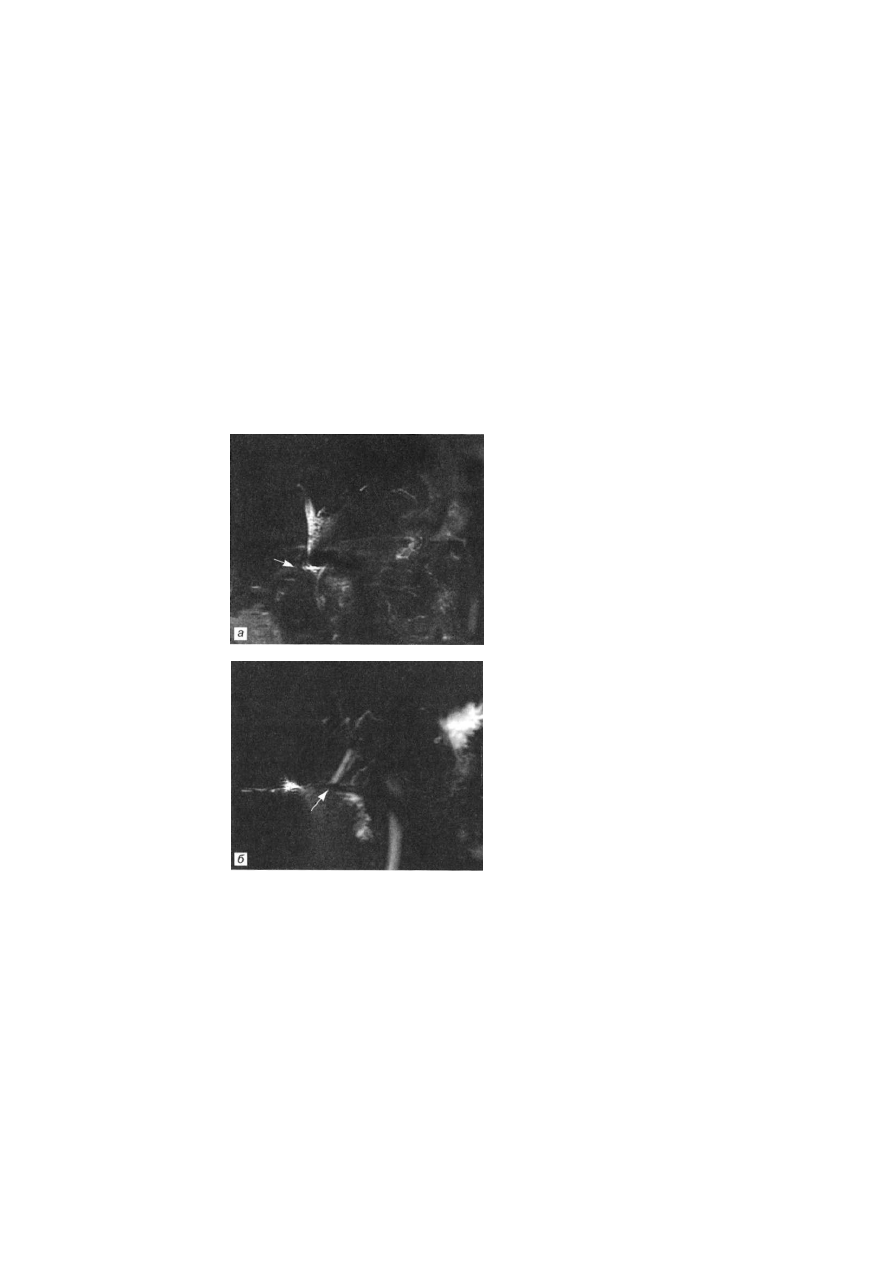

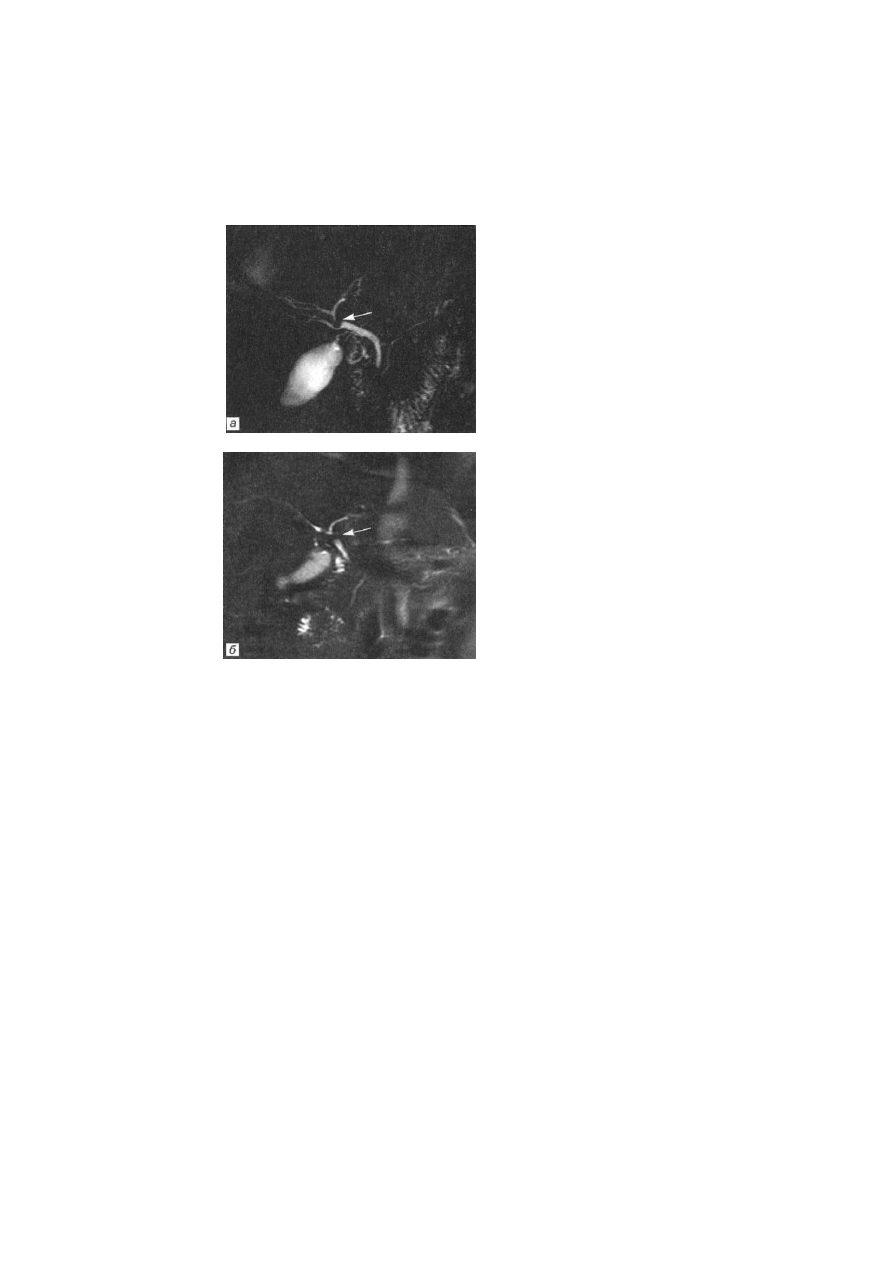

Рис. 107. Дыхательный артефакт. При воз­
никновении дыхательных артефактов (а)
методику HASTE МРХГ следует повторять
с меньшим числом срезов, что повышает
качество полученных изображений (б).

172

ференциальной диагно­
стики очень незначи­
тельных дефектов напол­

нения протоков и стрик­

тур [Irie Н. et al., 1998].

Разница в диаметрах

протоков по данным

этих методик заключает­
ся в том, что МРХГ по­
зволяет оценить билиар-

ное дерево в условиях

физиологического по­
коя, в то время как
ЭРХПГ визуализирует

протоки в условиях дав­

ления, создаваемого кон­
трастным препаратом.

Ошибочное суждение о
стенозе желчного прото-

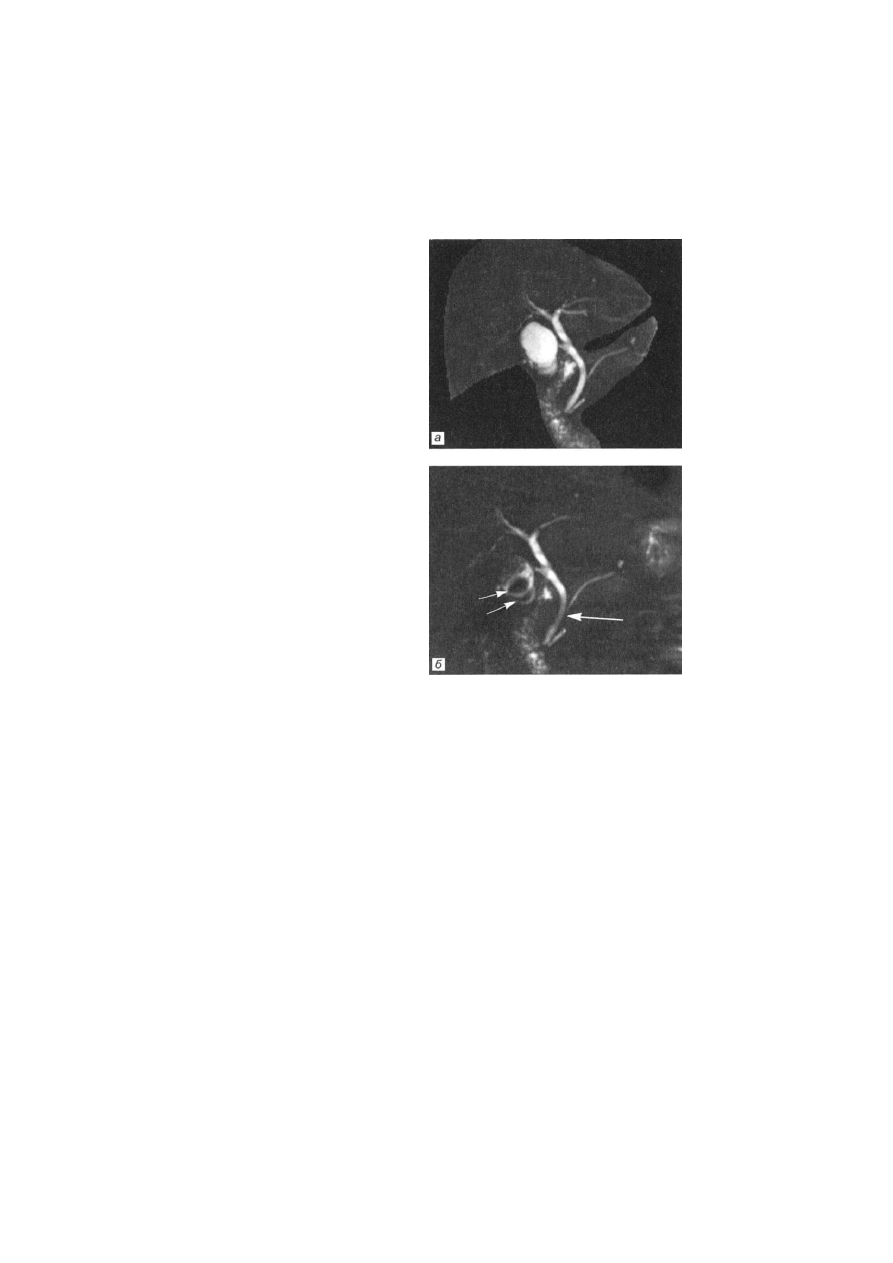

Рис. 108. Больная К., 58 лет. Диагноз:

Ж К Б , хронический калькулезный холеци­
стит. На 3D МРХГ, М1Р-реконструкции
(а) камни желчного пузыря не выявлены
из-за сигнала высокой интенсивности от
желчи, б) При построении прицельной 3D

МIP-реконструкции и уменьшении толщи­

ны блока камни визуалированы (короткие
стрелки), при этом возник артефакт усече­
ния ОЖП (указан длинной стрелкой).

ка может быть обуслов­

лено также уменьшением блока при неправильном построе­

нии прицельных МIP-реконструкций, что приводит к отсутст­
вию сигнала на результирующих изображениях от участка
протока (рис. 108, а, б).

Основным средством точной оценки степени сужения

желчного протока служит комплексная оценка нативных по­

липозиционных Т,- и Т

2

-ВИ, МР-холангиограмм, полученных

по методикам толстого блока и тонких срезов в совокупности
с 3D МIP-реконструкциями.

173

9.2. Внепротоковые факторы, приводящие к затруднению

трактовки результатов МРХГ

Металлические инородные материалы. Металлические ино­

родные материалы (не ферромагнетики), такие, как хирурги­
ческие клипсы и внутрисосудистые металлические стенты (в
частности, из титана и тантала), не являются противопоказа­
нием к проведению МРТ. В то же время они индуцируют по­
терю сигнала от окружающих тканей и структур [Soto J. A. et
al., 1995]. При расположении такого рода предметов в непо­
средственной близости от билиарного дерева артефакты, обу­

словленные потерей сиг­
нала, могут перекрывать
проксимальный сегмент
билиарного дерева и, та­
ким образом, давать кар­

тину патологии билиар­
ного тракта при выпол­
нении МРХГ (рис. 109,
а, б).

Тщательный анализ

корональных и аксиаль­
ных Т,-ВИ может пока­

зать, что очаги потери
сигнала расположены
эксцентрично и находят­
ся вне просвета желчно­
го протока. Результаты
традиционного рентгено­

логического исследова­

ния или данные КТ мо­
гут легко подтвердить
наличие и расположе­
ние хирургических
клипс. Для уменьшения
потерь интенсивности
сигнала, возникающих
из-за наличия инород­
ных металлических мате­
риалов, при выполне­
нии МРХГ не следует
использовать частотно-

селективное жироподав-

ление, в частности спек­
тральную инверсию-вос-

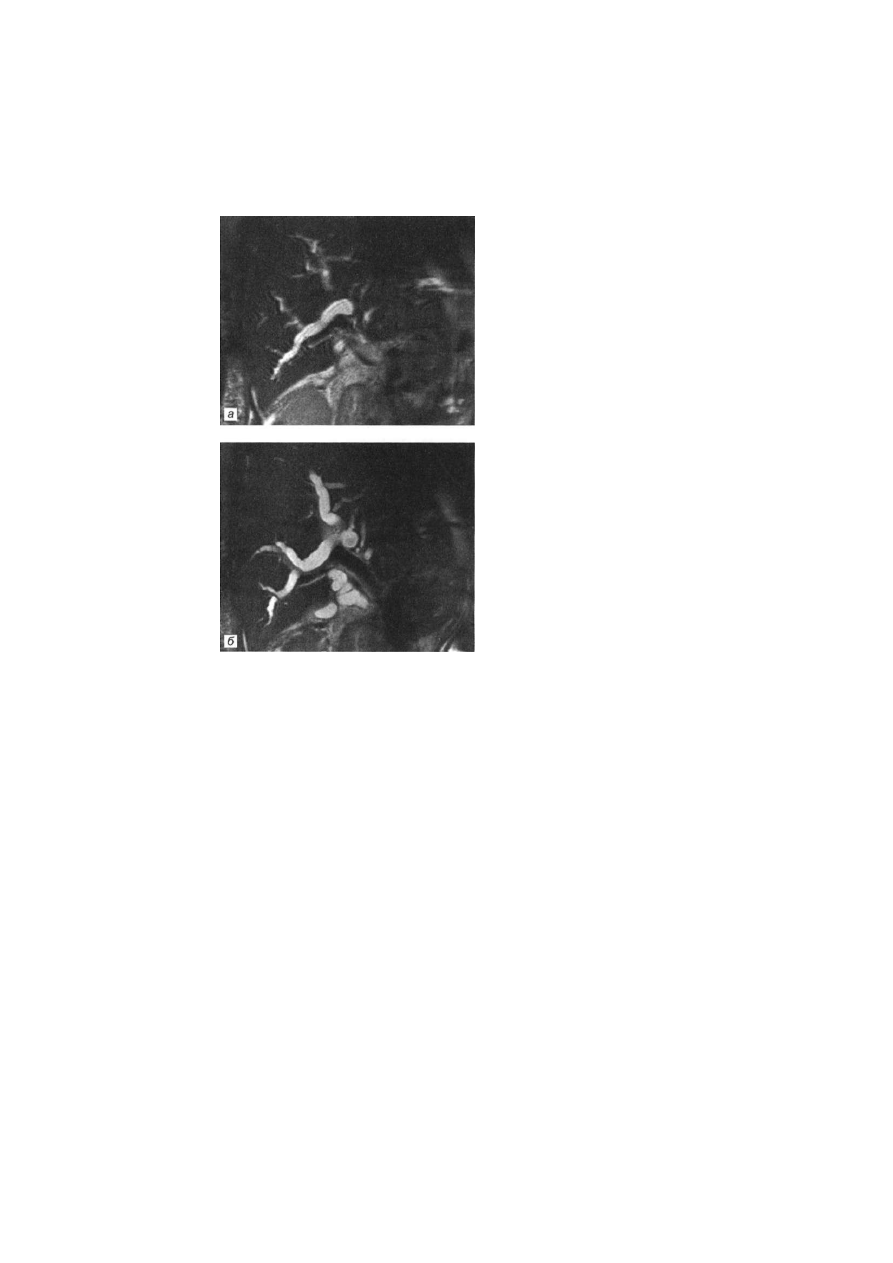

Рис. 109. Артефакты от металлических час­

тиц (клипс) в области ложа удаленного
желчного пузыря, приводящие к отсутст­
вию визуализации элементов билиарного
тракта (указаны стрелками).

a —HASTE МРХГ, тонкий срез; б — МРХГ по

методике толстого блока.

174

Рис. 110. Артефакт перекрытия ретродуоде-
нальной части ОЖП сигналом от жидкости
и газа в двенадцатиперстной кишке (указан
стрелкой), 3D МРХГ, М1Р-реконструкция.

становление. Также осо­
бое внимание следует

уделить не столько ана­
лизу МР-холангио-

грамм, полученных по
методике толстого блока
и реконструированных
изображений, сколько
изучению тонких срезов.

Газ в полости желудка

и двенадцатиперстной
кишке. Наличие свобод­
ного газа в желудочно-
кишечном тракте создает

большую потерю сигнала
на границе с окружаю­
щими мягкими тканя­
ми. В случае, когда арте­
факт в виде отсутствующего сигнала закрывает участок внепе­
ченочных желчных протоков, возможна ложноположительная
диагностика билиарной обструкции [Reinhold С, Bret Р. М.,

1996]. Средняя и нижняя трети общего желчного протока яв­

ляются наиболее частыми участками, где газ в полости желуд­

ка, луковицы двенадцатиперстной кишки и парапапиллярного

дивертикула может создать ложную картину обструкции.

Анализ томограмм, полученных в корональной и аксиаль­

ной плоскостях, позволяет установить эксцентричность очагов
потери сигнала и отличить псевдообструкцию от истинного
стеноза. Применение КТ в сочетании с пероральным контра­
стированием двенадцатиперстной кишки является полезным
для проведения дифференциальной диагностики и подтвер­
ждения наличия дуоденального дивертикула и газа в нем.

Эффективными приемами исключения артефактов от сво­

бодного газа в полости желудочно-кишечного тракта являют­
ся исследование в положении на животе, после приема жид­
кости, а также после назначения пеногасителей — препаратов
симетикона.

Сочетание значительного количества свободной жидкости

и газа в луковице двенадцатиперстной кишки может создавать
картину камней в желчном пузыре и затруднять оценку

МР-холангиограмм (рис. ПО). Решению диагностических

проблем такого плана способствует использование МРХГ по
методике тонких срезов в сагиттальной плоскости, а также
применение современных негативных пероральных контраст­
ных агентов, нивелирующих сигнал от свободной жидкости в

175

желудке, двенадцатипер­
стной кишке и кишечни­

ке [Coppens Е. et al.,
2005].

Сдавление пульсирую­

щими сосудистыми обра­
зованиями. При выпол­
нении МРХГ наличие
пульсирующих сосудов
может давать картину

псевдообструкции внепе-

ченочного желчного

протока, что в большин­

стве случаев является
физиологическим со­
стоянием [Watanabe Y. et
al., 1999].

Анатомически гастро-

дуоденальыая и печеноч­

ные артерии располага­
ются непосредственно
около внепеченочных
желчных протоков. Наи­
более часто участки
псевдообструкции, обу­
словленной близостью
артерий, встречаются в
области ОПП и на сере­

дине ОЖП. Сосуды, ко­
торые выступают в каче­

стве причинного факто­
ра, включают в себя пра­
вую печеночную, собст­

венно печеночную, гастродуоденальную и пузырную артерии.
Правая печеночная артерия сдавливает ОПП или левый пече­

ночный проток сзади, в то время как гастродуоденальная ар­
терия создает компрессию в области середины ОЖП с перед-
ненаружной стороны (рис. 111, а, б).

Степень такой ложной обструкции желчного протока мо­

жет зависеть от диаметра артерии. При разрешении возник­

ших затруднений используются различные методы, включая
КТ или контрастную 3D MP-ангиографию, что при сопостав­

лении с данными МРХГ позволяет выявить причину сосуди­

стой компрессии. Необходимо отметить, что при анализе ре­
зультатов ЭРХПГ, как правило, признаки компрессии артери-

Рис. III. Артефакт отсутствия сигнала от

ОПП (указан стрелками) за счет его сдав-

ления пульсирующим сосудом (a. hepatica

propria).

а  — М Р Х Г по методике толстого блока, б —

HASTE МРХГ, тонкий срез.

176

Рис. 112. Артефакт отсутствия

сигнала от ОПП (указан стрел­

ками) (а  — 3 D МРХГ, прицель­
ная МIP-реконструкция) за
счет его сдавления пульсирую­
щим сосудом (a. hepatica pro­
pria), который визуализируется
на Т

2

-ВИ в корональной плос­

кости (б).

ей не определяются из-за

давления в протоке, соз­
даваемого при этой ин-

вазивной манипуляции

[Irie Н. et al., 1998].

Наиболее удобным и

менее трудоемким пред­
ставляется тщательный
анализ нативных коро-
нальных Т,- и Т

2

-ВИ,

полученных без исполь­

зования жироподавле-
ния, которые могут спо­
собствовать визуализа­
ции взаимоотношений
желчных протоков и со­
судистых структур (рис.

112, а, б).

9.3. Внутрипротоковые причины трудностей и ошибок

в анализе данных МРХПГ

Пневмобилия, гемобилия и инородные включения. Вещест­

ва, которые снижают интенсивность сигнала от желчи (в част­
ности, газ), могут симулировать желчные камни и приводить
к отсутствию визуализации желчного пузыря или внепеченоч­
ных желчных протоков [Miyazaki Т. et al., 1996; Barish М. А.,
Soto J. А., 1997].

Пузырьки воздуха, находящиеся в билиарном дереве (пнев­

мобилия, или аэробилия), точно идентифицируются на акси­

альных Т

2

-ВИ, на которых они располагаются поверхностно

по отношению к желчи, вызывая образование уровней воз­

дух — жидкость. Гемобилия и инородные включения (парази­
ты) вызывают дефекты наполнения, которые трудно диффе­

ренцировать с истинными камнями желчного пузыря как при

177

Т а б л и ц а 7. Наиболее частые ошибки и сложности МРХГ, их при­

чины и варианты преодоления

Причина

Пропущенная пато­

логия/неверная

трактовка

Варианты решения проблемы

М1Р-реконструкция

Высокоинтен­

сивный сигнал

от окружаю­

щей желчи

Неверная ори­

ентация срезов

Ошибочное по­

строение при­

цельной MIP-

реконструкции

Постпроцессор­

ная обработка

изображений с

двигательными

артефактами

Артефакты от

металла

Газ в желудоч­

но-кишечном

тракте

Компрессия

пульсирующим

сосудом (арте­

рией)

Газ (пневмоби-

лия)

Гемобилия и

инородные
включения

Йодированные

контрастные

вещества

Не визуализи­

рующийся ка­

мень желчевыво­

дящих путей или

полип желчного

пузыря

Ложная дилата-

ция протока

Отсутствие сиг­

нала от протока

Удвоение протока

Оценить тонкие срезы, умень­

шить толщину блока при при­

цельной М1Р-реконструкции,

при необходимости повторить

протокол в косой корональной

и косой аксиальной проекциях

Уменьшить количество срезов,

оценить тонкие срезы, увели­

чить толщину блока в процессе

прицельной М1Р-реконструк-

ции, выполнить МРХГ по мето­

дике толстого блока

Внепротоковые причины

Псевдообструк­

ция

Псевдообструк­

ция

Псевдообструк­

ция

Выполнить МРХГ по методике

толстого блока без жироподав-

ления, оценить тонкие срезы

МРХГ, Т,- и Т

2

-ВИ в аксиаль­

ной и корональной плоскостях

Выполнить МРХГ по методике

толстого блока и тонких срезов,

сравнить результаты с Т,- и

Т

2

-ВИ, повторить МРХГ после

приема жидкости, в том числе в

положении пациента на животе

Оценить полипозиционные

тонкие срезы МРХГ, Т,- и

Т

2

-ВИ

Внутрипротоковые причины

Камень желчно­

го пузыря, желч­

ного протока,

опухоль
Камень желчно­

го пузыря или

протока, опухоль

Отсутствие сиг­

нала от желчного

пузыря или желч­

ного протока

Оценить тонкие срезы, умень­

шить толщину блока при при­

цельной М1Р-реконструкции,

выполнить анализ полипозици­

онных Т,- и Т

2

-ВИ, повторить

исследование в динамике (воз­

можно, в положении пациента

на животе)

Выполнить рентгеновскую ком­

пьютерную томографию
