Магнитно-резонансная холангиография - часть 10

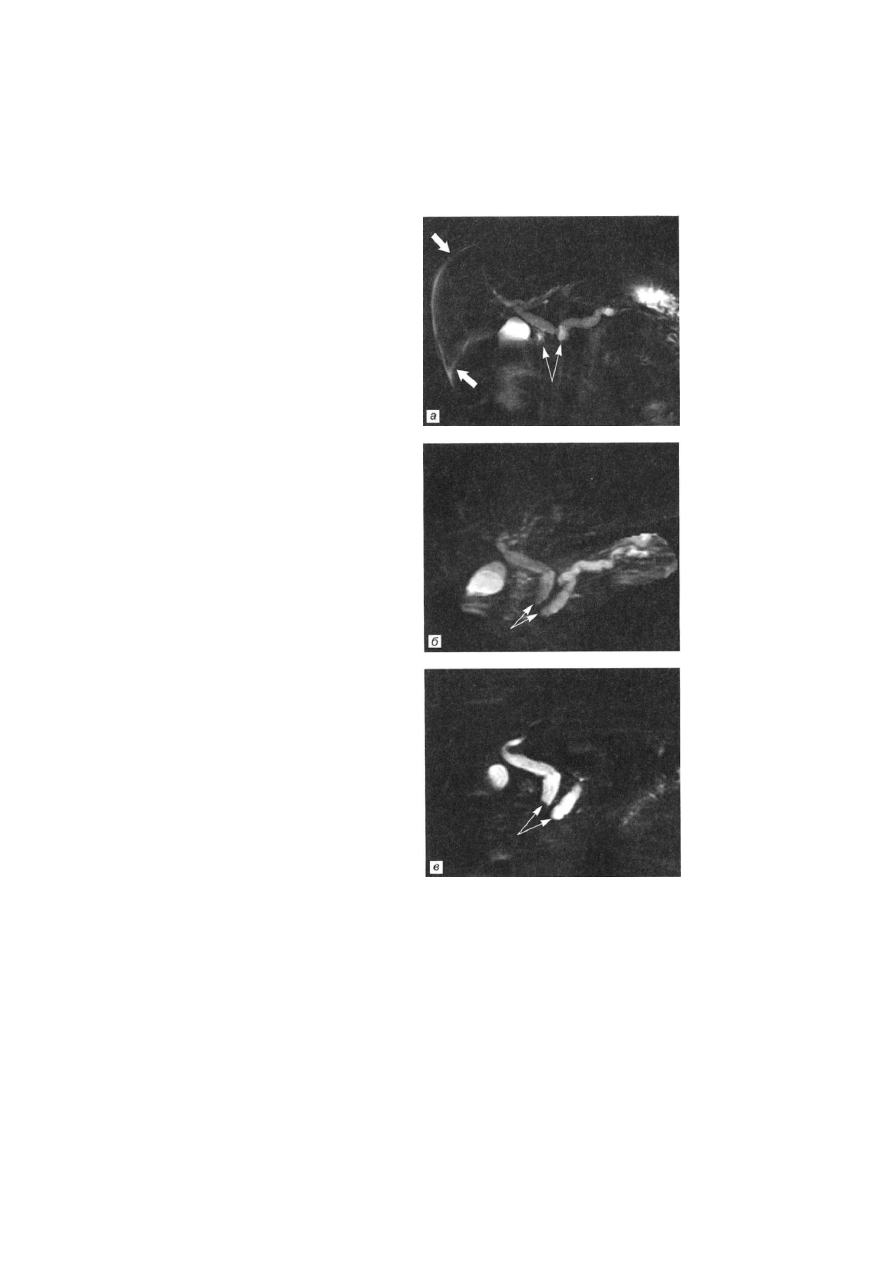

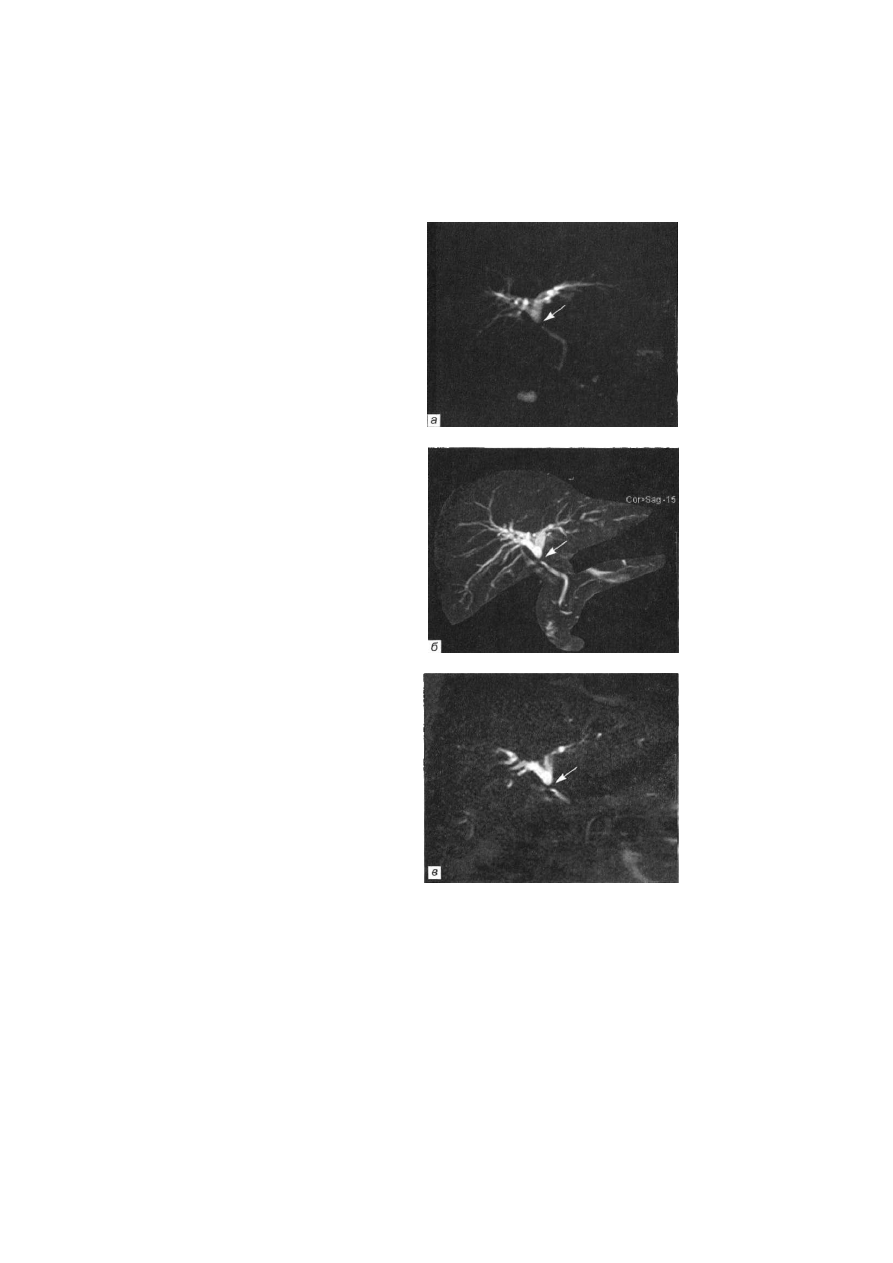

Рис. 87. Больной Ч., 61 года.

Диагноз: рак головки поджелу­
дочной железы. При неболь­

ших размерах опухоли головки
поджелудочной железы выяв­

лен асцит (толстые стрелки),

расширение ОЖП и главного
панкреатического протока с
признаками их «обрыва» (ука­
заны тонкими стрелками).

а  — М Р Х Г по методике толстого

блока; б — 3D МРХГ, М1Р-реконст-

рукция; и — HASTE МРХГ, тонкий
срез.

ли головки поджелудочной железы, считают сочетание «сим­

птома обрыва» ОЖП со значительным расширением главного
панкреатического протока и его «обрывом» на уровне объем­
ного образования (рис. 87, а—в). Гепатоцеллюлярный рак и

V,io* 147

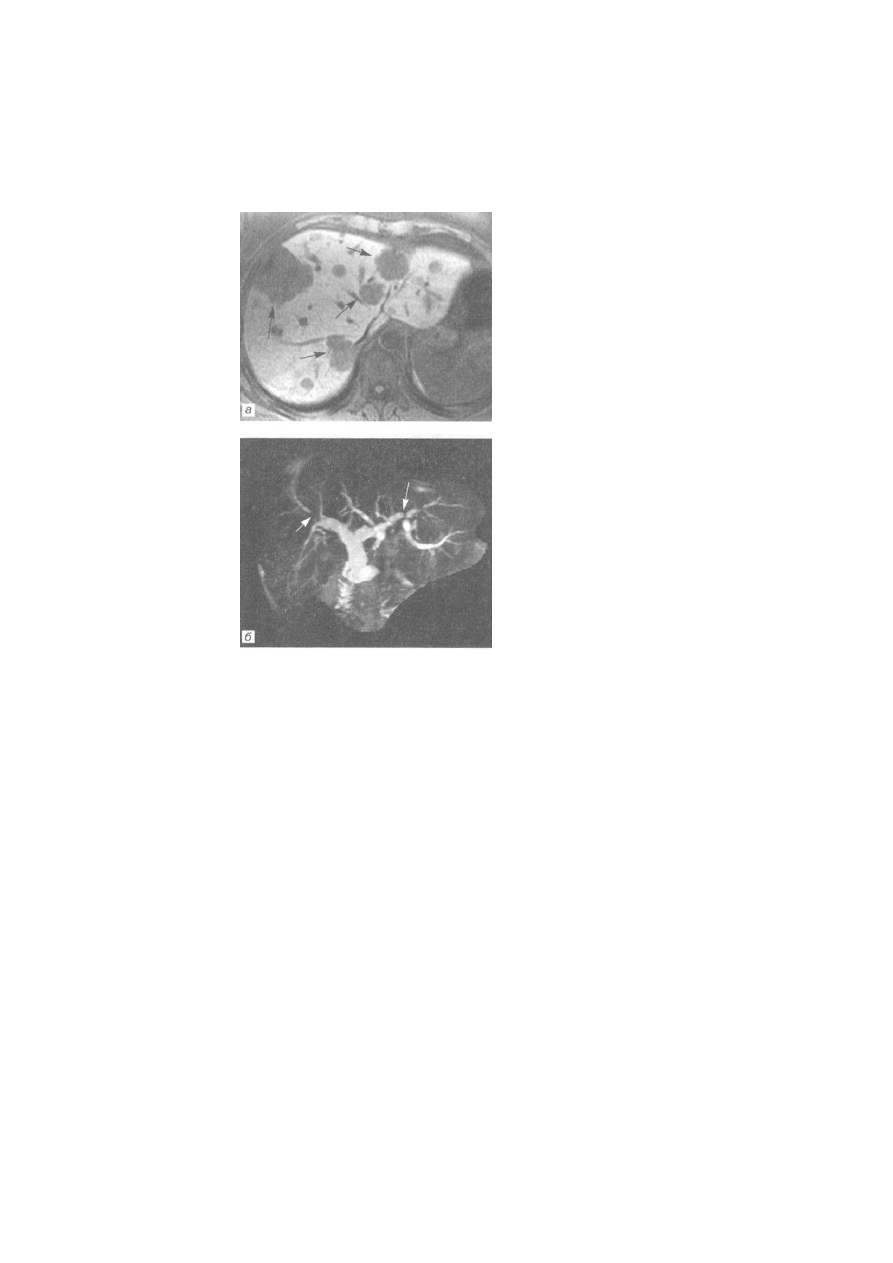

Рис. 88. Опухолевая обструкция внутрипе-
ченочных желчных протоков.

а — метастатическое поражение печени (стрел­
ки), Т,-ВИ, аксиальная плоскость; б — на фоне
диффузного расширения протоков определяются
участки фокальной компрессии протоков мета­
стазами (указаны стрелками), 3D МРХГ, при­
цельная МIP-реконструкция.

метастазы в печень по данным МРХГ приводят к изменению
типичной картины билиарного дерева за счет отсутствия сиг­
нала от сегментарных или долевых протоков, при этом внепе-
ченочные протоки могут быть не изменены (рис. 88, а—г).

148

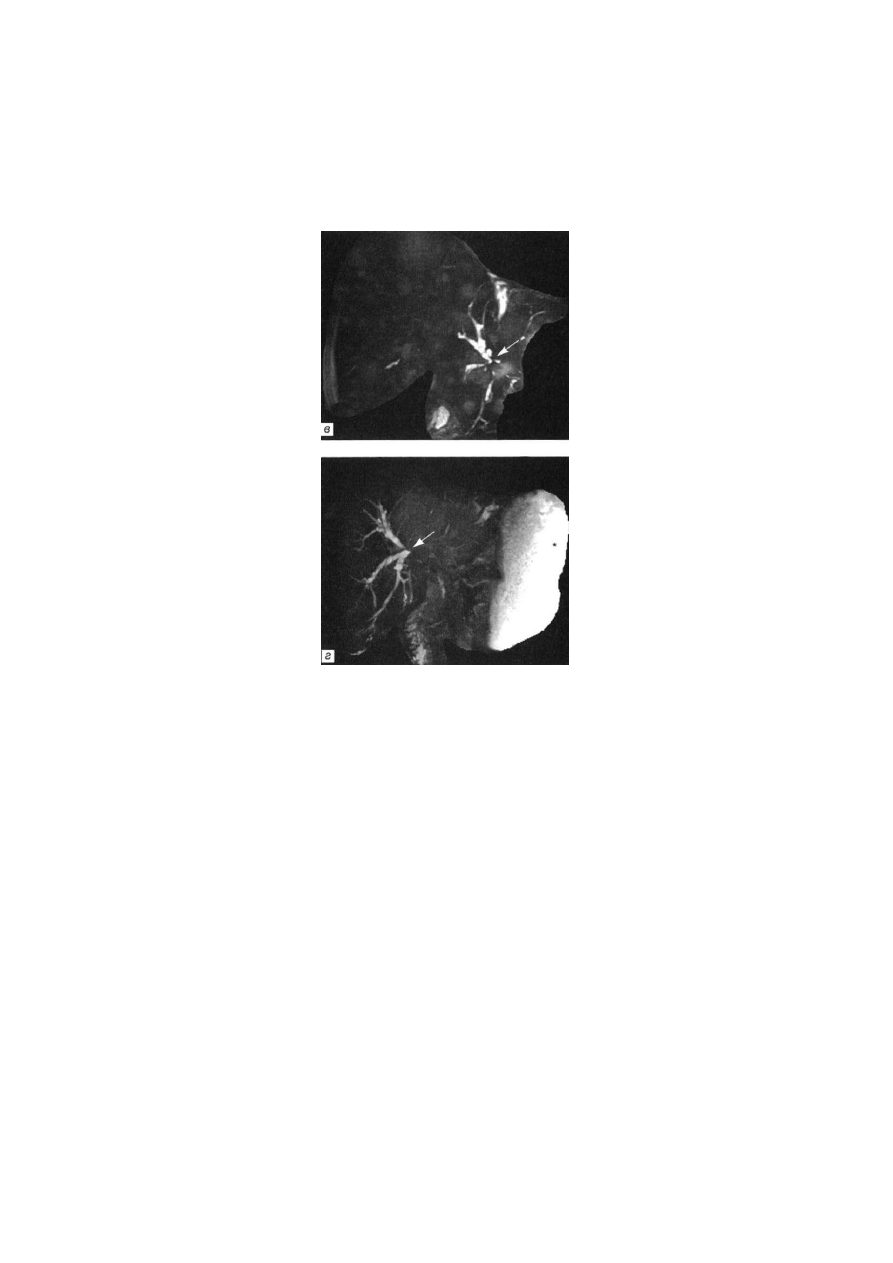

Рис. 88.  П р о д о л ж е н и е .

в — определяется локальная билиарная гипертен-

зия на фоне метастатической обструкции ветвей

левого печеночного протока (стрелка), 3D МРХГ,

М1 Р-реконструкция; г — гспатоцеллюлярный рак

левой доли печени, вызывающий расширение

ветвей правого печеночного протока (указано

стрелкой) и сдавление выходного отдела желудка,

3D МРХГ, МIP-реконструкция.

149

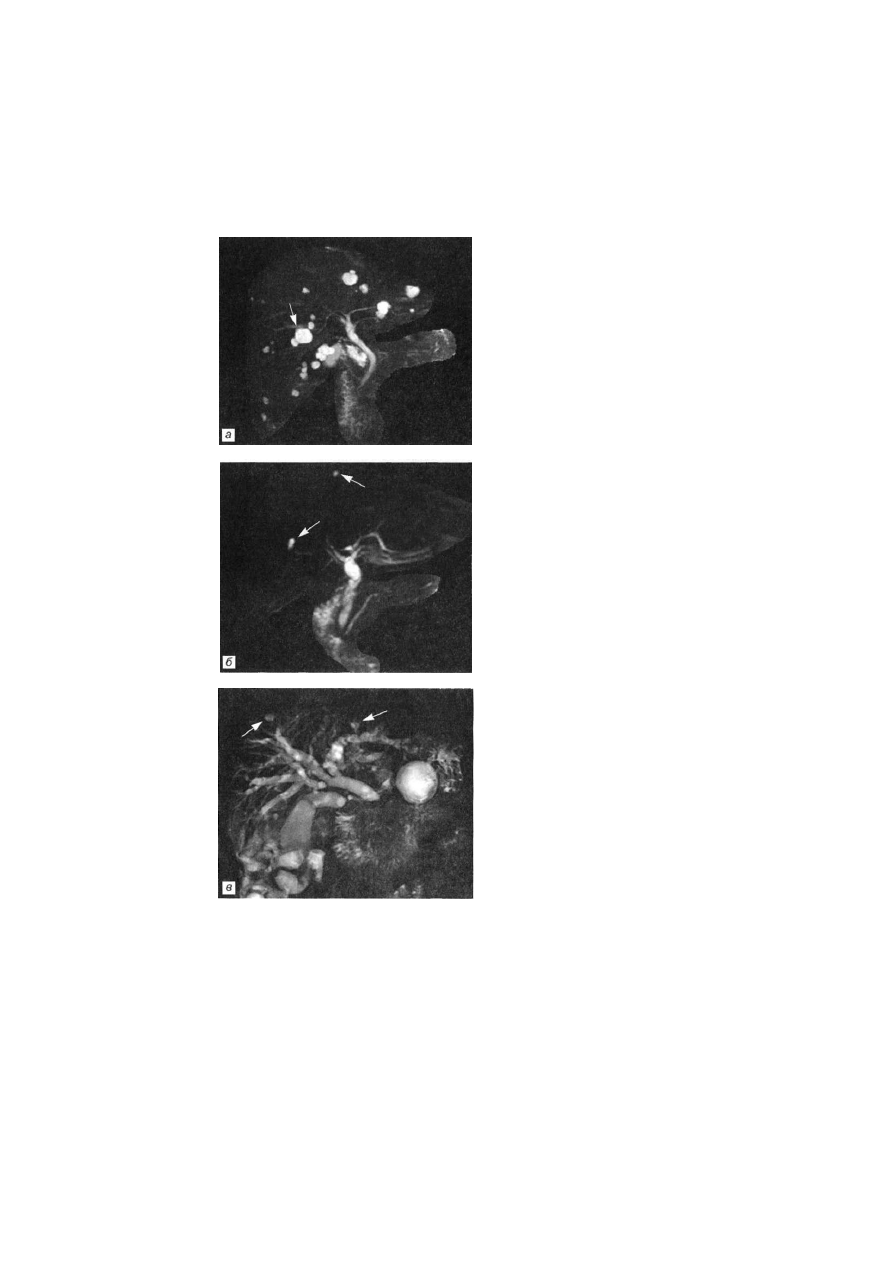

Рис. 89. Дифференциально-ди­

агностические возможности

МРХГ.

Множественные (а) и единичные
(б) кисты печени (указаны стрелка­

ми), имеющие ровные контуры и

высокую интенсивность сигнала,
внутрипеченочные желчные прото­
ки интактны, 3D МРХГ, МIP-ре­

конструкции; в — формирование
холангиогенных абсцессов (с неод­
нородной структурой и нечеткими
контурами) (указаны стрелками) на
фоне билиарной гипертензии, вы­
званной раком головки поджелу­
дочной железы, HASTE МРХГ, топ­

кий срез.

Необходимо отметить, что МРХГ позволяет не только вы­

явить формирующиеся холангиогенные абсцессы печени, но и
дифференцировать их с кистами и метастазами (рис. 89, а—в,
90,  а - в ) .

150

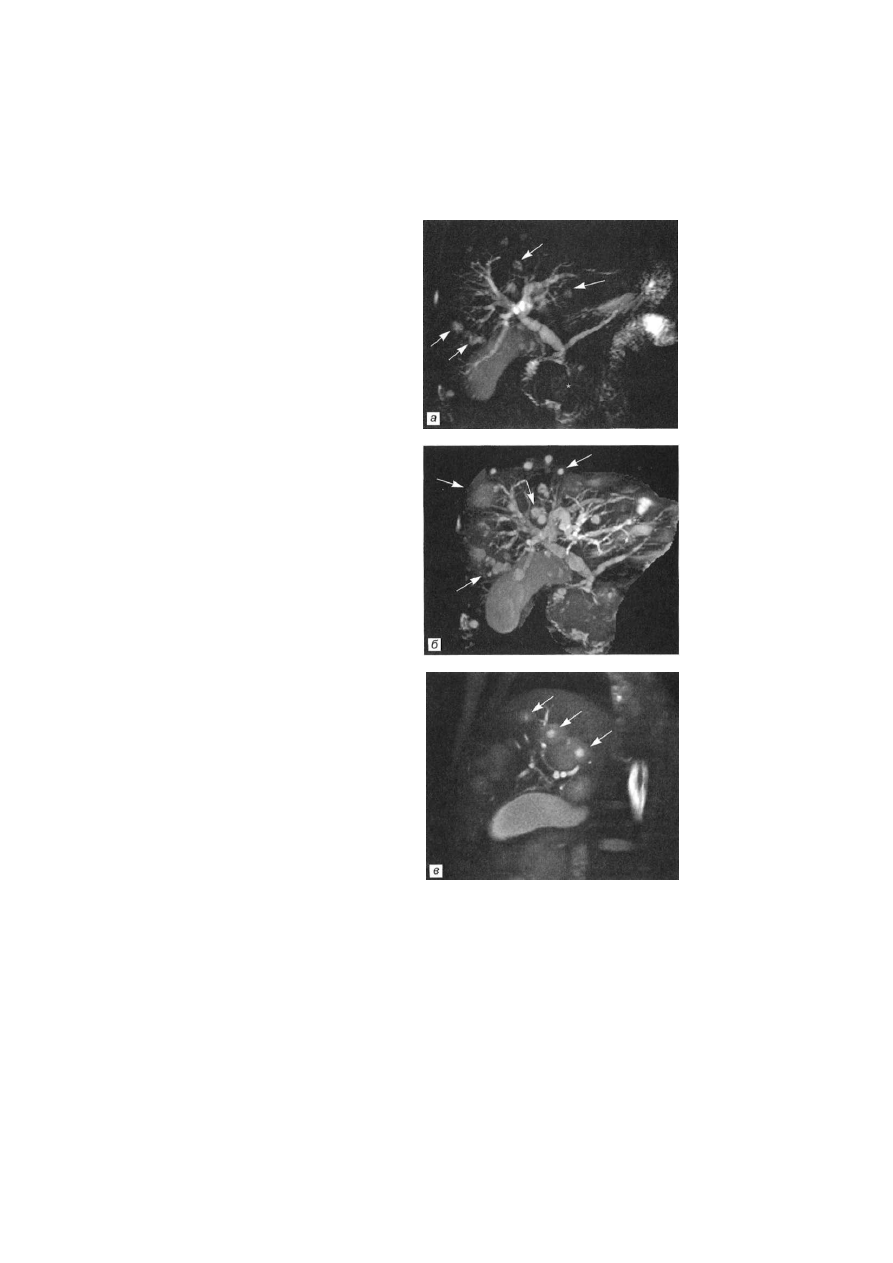

Рис. 90. Больной Т., 66 лет.

Диагноз: рак головки поджелу­
дочной железы. Метастатиче­

ское поражение печени. Выяв­

ляются признаки вторичной

билиарной и панкреатической
гипертензии, множественные
метастазы в печень (указаны
стрелками) с нечеткими конту­
рами и участками центрального
распада.

а — МРХГ по методике толстого

блока; б —3D МРХГ, MIP-реконст-

рукция; в  — H A S T E МРХГ, тонкий

срез в сагиттальной плоскости.

Общая точность МРХГ в диагностике опухолевой обструк­

ции желчных протоков составляет 94—99%, а в сочетании с

традиционной МРТ и динамическим контрастным усилением
достигает 100%.

151

8

МАГНИТНО-РЕЗОНАНСНАЯ

ХОЛАНГИОГРАФИЯ В  О Ц Е Н К Е

С О С Т О Я Н И Я  Б И Л И А Р Н О Й  С И С Т Е М Ы
П О С Л Е  О П Е Р А Ц И Й
НА  Ж Е Л Ч Е В Ы В О Д Я Щ И Х ПУТЯХ

8.1. Неосложненный послеоперационный период

В раннем периоде после операций на желчных путях даже

при отсутствии явных клинических осложнений хирурги стал­
киваются с необходимостью наблюдать за состоянием билиар­
ного тракта, исключать оставленные камни в протоках, уточ­
нять адекватность стояния дренажей и визуализировать об­

ласть ложа удаленного желчного пузыря для исключения зате­

ков желчи и абсцессов. С большинством диагностических во­
просов ясность позволяет внести УЗИ. Однако у тучных боль­
ных, при больших повязках на передней брюшной стенке и
выраженном метеоризме возникает необходимость в более де­
тальной оценке желчных протоков.

Методом выбора в уточненной диагностике состояния би­

лиарного тракта после операций считают МРХГ. Это обуслов­
лено высокой разрешающей способностью методики, чувстви­

тельностью к мелким де­
фектам наполнения про­
токов и минимальному
количеству свободной
жидкости в подпеченоч-
ном пространстве и меж­
ду петель кишечника,
хорошей визуализацией
билиарных дренажей, а
также ее безопасностью

и неинвазивностью.

Важным представля­

ется методический ас­
пект использования

МРХГ в послеопераци­

онном периоде. Прежде
всего, необходимо ис­
пользовать МРХГ тол­
стым блоком в различ­
ных проекциях (особен-

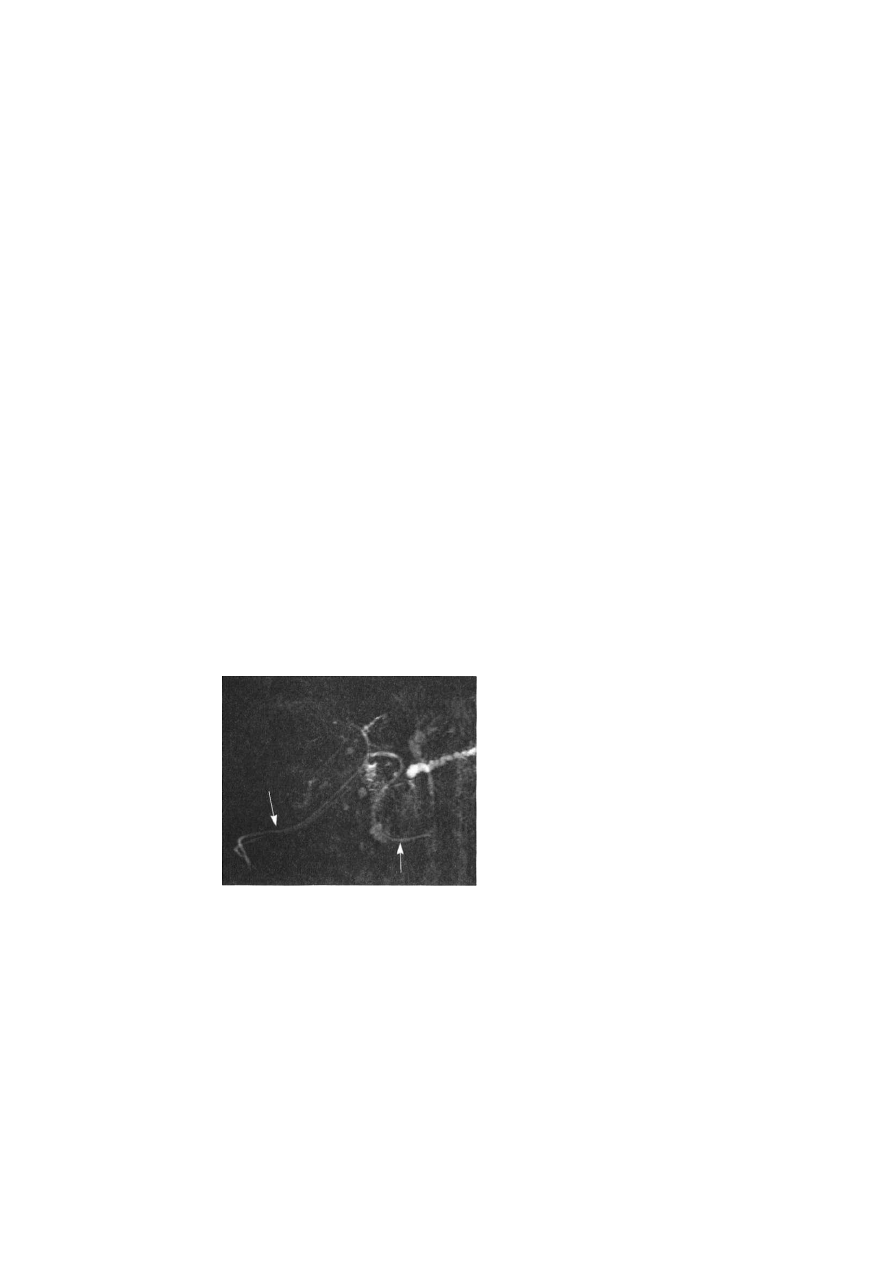

Рис. 91. Паллиативное лечение билиарной

гипертензии на фоне рака головки подже­

лудочной железы. Дренажи внутри- и вне-

печеночных желчных протоков (указаны

стрелками), МРХГ по методике толстого
блока.

152

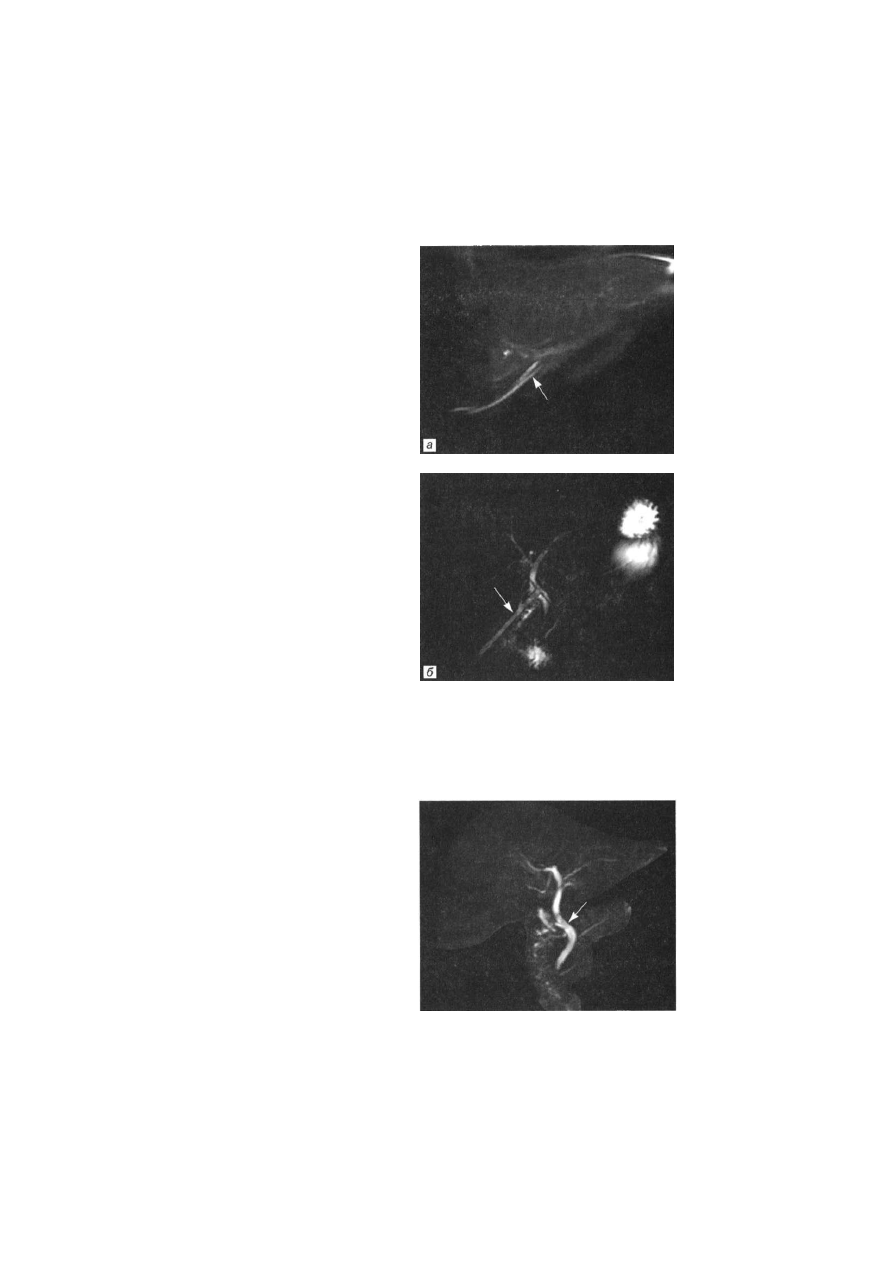

Рис. 92. Состояние после холе-

дохотомии по поводу резиду-
ального холедохолитиаза.

а — дренажи в подпеченочном про­

странстве, HASTE МРХГ, тонкий

срез; б — Т-образный дренаж в ге-

патикохоледохе, МРХГ по методике

толстого блока. Дренажи указаны

стрелками.

но косых корональных).

Большое поле обзора (до

500 мм) несколько сни­

жает пространственное
разрешение, при этом
хуже видны мелкие про­
токи. В то же время на
обзорных М Р-холангио-

граммах удается на всем
протяжении визуализи­
ровать желчные дрена­
жи, исключить подпече-
ночные затеки желчи и межпетельные абсцессы (рис. 91).

Далее выполняется уточненная диагностика с получением

тонких срезов через область интереса. Это позволяет при

меньшем поле обзора (200—300 мм) отчетливо оценить куль­

тю пузырного протока и

стояние дренажей (рис.
92, а, б), изучить состоя­
ние желчных протоков
на всем протяжении
(рис. 93).

Рис. 93. Состояние после холе-

цистэктомии. Визуализируется

тенденция к расширению

ОЖП и обычная культя пузыр­
ного протока (стрелка), нерас­
ширенные внутрипеченочные
желчные протоки. 3D МРХГ,

МI Р-реконструкции.

153

Неосложненный период после типовых операций на орга­

нах гепатобилиарной системы по данным МРХГ характеризу­
ется:

— отсутствием свободной патологической жидкости в под-

печеночном пространстве;

— четкой визуализацией культи пузырного протока (после

холецистэктомии);

— отсутствием дефектов наполнения протоков, признаков

билиарной гипертензии и участков повреждения желче­
выводящих путей.

Отсутствие лучевой нагрузки позволяет считать МРХГ од­

ной из наиболее целесообразных методик динамического на­
блюдения за больными, перенесшими операции на билиарном

тракте.

8.2. Ятрогенные повреждения желчных протоков

Повреждения желчных протоков, возникающие при опе­

рациях на органах гепатопанкреатодуоденальной области,
распознаются во время их проведения лишь в 12—50% слу­
чаев. Наиболее часто при холецистэктомии отмечается по­
вреждение общего желчного протока, частота которого при
открытой холецистэктомии составляет до 0,5%, при лапаро­
скопической холецистэктомии она достигает 1,2% [Deziel
D. J. et al., 1993; Slanetz P. J. et al., 1996]. Повреждения
желчевыводящих путей при лапароскопических операциях
более протяженные и чаще происходят в проксимальных
отделах внепеченочных желчных протоков. Основными
причинами повреждения желчевыводящих путей являются
ошибочное пересечение протока, неправильное наложение
хирургических клипс, термический ожог [Khalid Т. R. et al.,
2001].

У. Лейшнер (2001) выделяет сквозное и частичное повреж­

дение протоков во время операции, а также ошибочное клип-

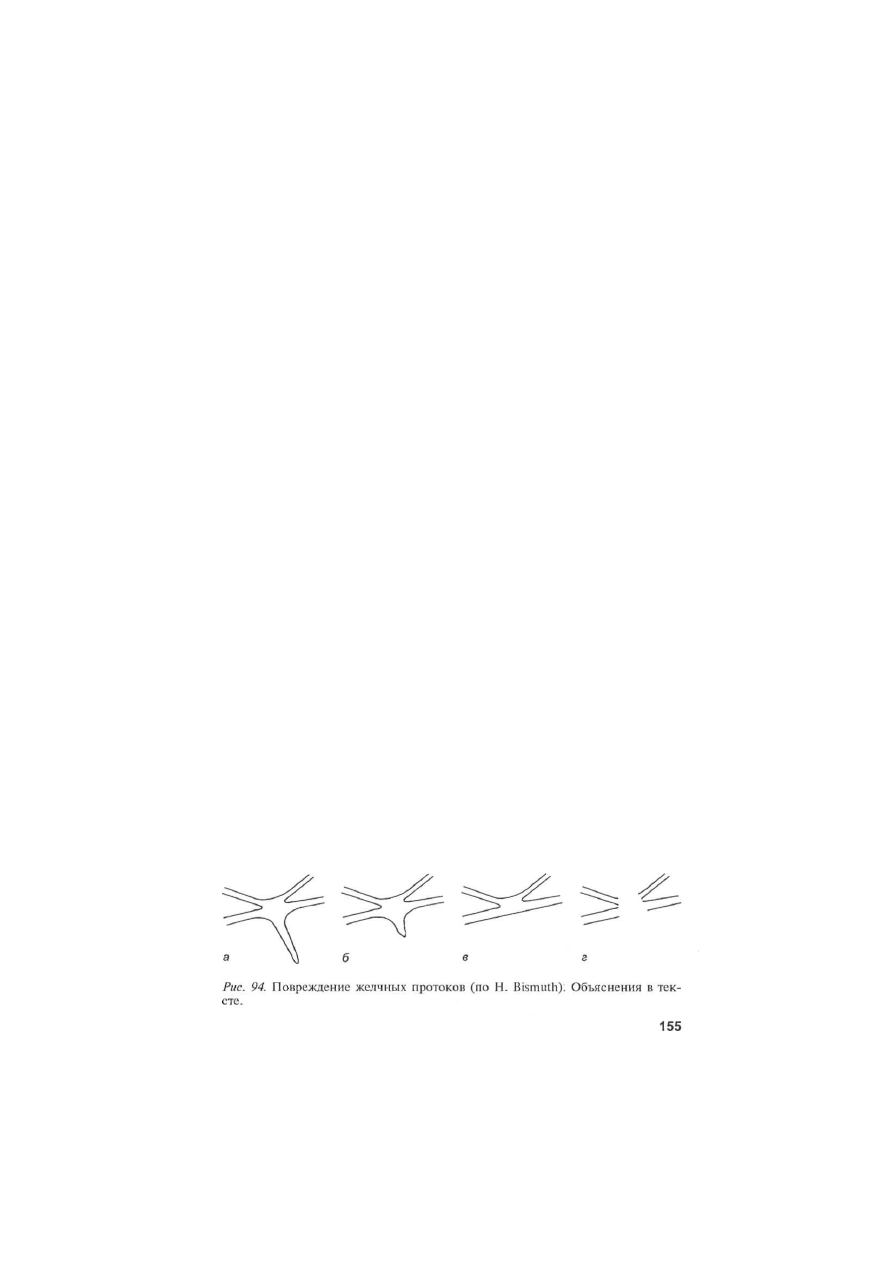

пированное лигирование. Н. Bismuth (1983) предложил 4 типа
повреждений желчных протоков:

— 1-й тип — повреждение дистальнее конфлюенса более

чем на 2 см (рис. 94, а);

— 2-й тип — повреждение ближе 2 см от места бифуркации

печеночных протоков (рис. 94, б);

— 3-й тип — полное повреждение общего печеночного про­

тока при интактном конфлюенсе (рис. 94, в);

— 4-й тип — полное или частичное повреждение билиарной

бифуркации (рис. 94, г).

1 5 4

Клинические проявления повреждения желчных протоков

могут либо отсутствовать, либо носить неспецифический ха­
рактер. При этом появление в раннем послеоперационном пе­
риоде горечи во рту и желтухи, сочетающихся с истечением

желчи в рану, развитием абдоминального болевого синдрома

и перитонита, с высокой вероятностью свидетельствует в
пользу повреждения желчных протоков.

Точная диагностика уровня и характера ятрогенного повре­

ждения желчевыводящих путей с определением длины ин-
тактного общего желчного протока определяет выбор вида хи­
рургической операции: ушивание протока, холедохоеюносто-
мия или гепатикоеюностомия (в том числе с реконструкцией
конфлюенса).

Первым шагом в диагностике ятрогенных повреждений би­

лиарного тракта продолжает оставаться УЗИ, позволяющее

выявлять нарушение целостности протоков и их проксималь­
ное расширение. Однако сложности использования метода в
раннем послеоперационном периоде и трудности визуализа­
ции 1-го и 2-го типов повреждений (по Н. Bismuth) ограничи­
вают применение УЗИ. КТ также малоинформативно вследст­
вие недостаточного градиента плотностных характеристик

желчи, протоков и паренхимы печени. ГБСГ может использо­

ваться для определения желчеистечения, но не может отра­

зить анатомические детали, необходимые для предоперацион­
ного планирования.

Для визуализации анатомических изменений требуется

проведение прямых методик контрастирования (ЭРХПГ,
ЧЧХГ, фистулографии). Однако при повреждениях 1-го и 2-го
типа определяются только признаки «обрыва» протока с от­
сутствием визуализации проксимальных отделов билиарного
тракта. Для оценки состояния проксимальных отделов желче­
выводящих путей у таких пациентов требуется ЧЧХГ. Несмот­
ря на свою информативность, методика крайне инвазивна,
сопряжена с риском осложнений, особенно у пациентов с
циррозом, асцитом, а также коагулопатией.

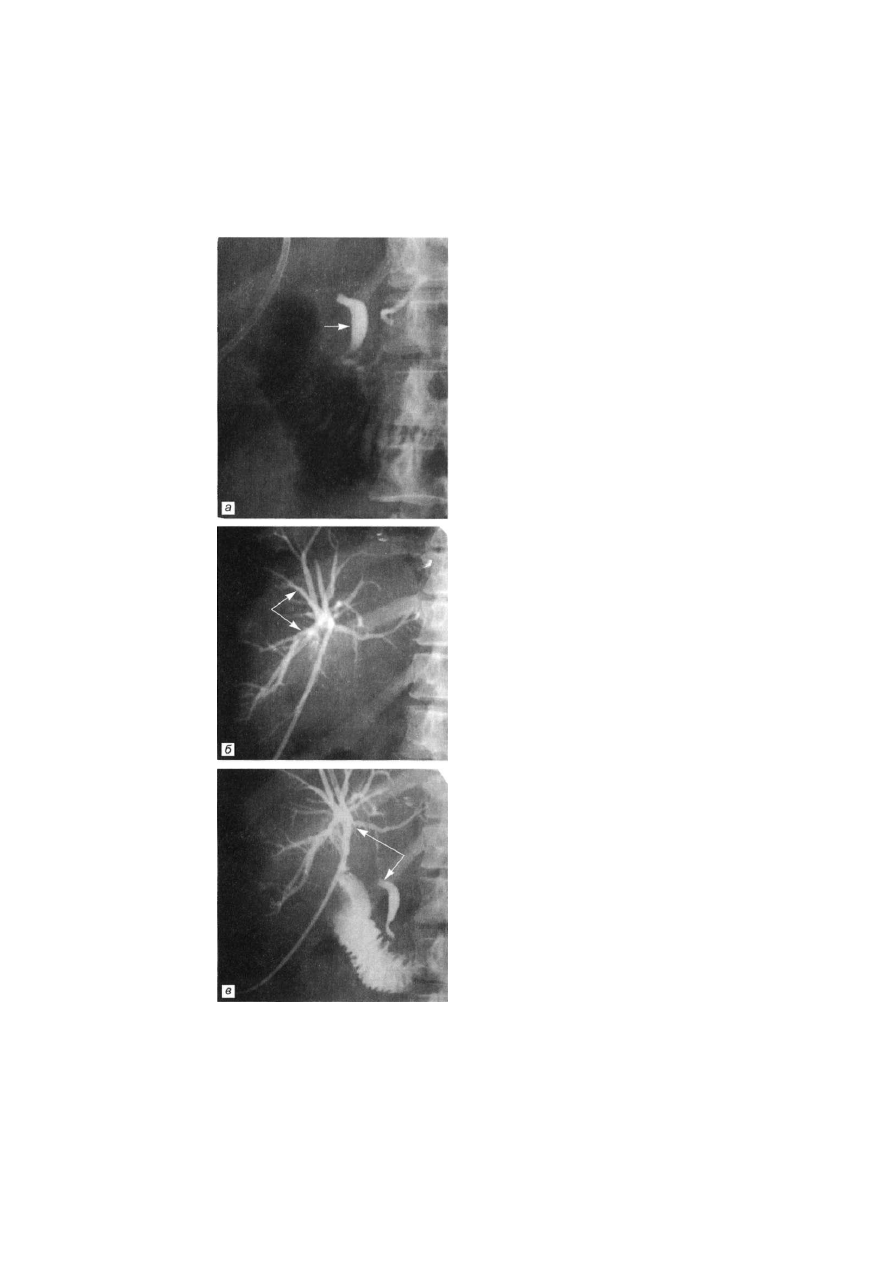

Рис. 95. Больная К, 48 лет. Диаг­

ноз: состояние после холецистэкто­
мии. Комбинированное ятроген-
ное повреждение внутри- и внепе-
ченочных желчных протоков. При
ЭРХПГ (а) визуализирована только

дистальная часть ОЖП (указана
стрелкой). Фистулография (б) обес­
печила изображение внутрипече-

ночных желчных протоков (стрел­
ки). Сочетание методик прямого
контрастирования (в) позволило
выявить дефект наполнения на

участке между конфлюенсом и
ОЖП (указан стрелками).

156

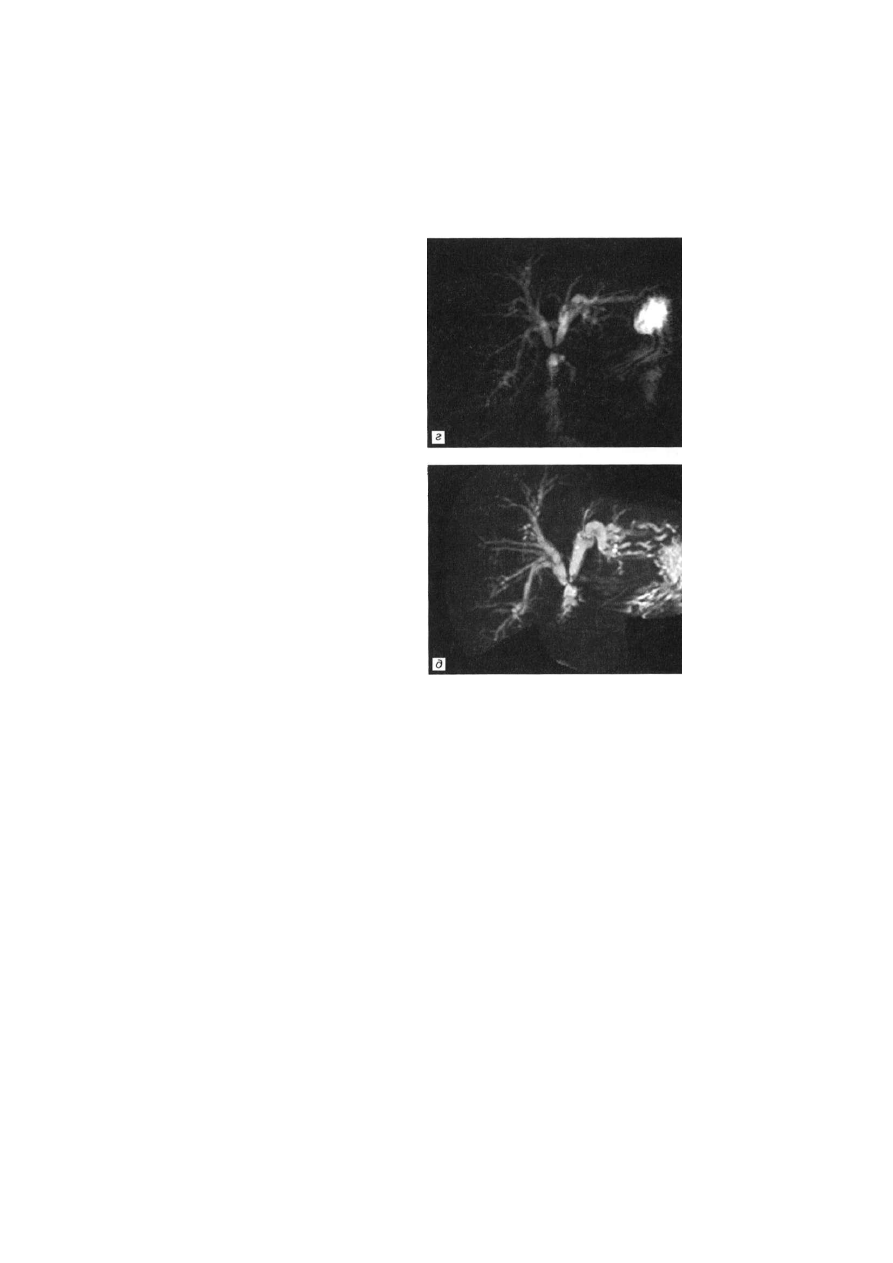

Рис. 95.  П р о д о л ж е н и е . Аналогичный

объем диагностической информации полу­
чен при МРХГ  ( г — М Р Х Г по методике
толстого блока; д  — 3 D МРХГ, прицельная

М1 Р-реконструкция).

Диагностические возможности МРХГ у таких больных со­

ответствуют суммарному диагностическому потенциалу
ЭРХПГ и ЧЧХГ (рис. 95, а—д, 96, а—б). При этом методика

легко выполнима, позволяет визуализировать протоки выше и

ниже уровня повреждения, не требует особенных усилий от
пациентов и лишена побочных эффектов и осложнений, что
позволяет использовать ее при динамическом наблюдении

(рис. 97, а, б).

157

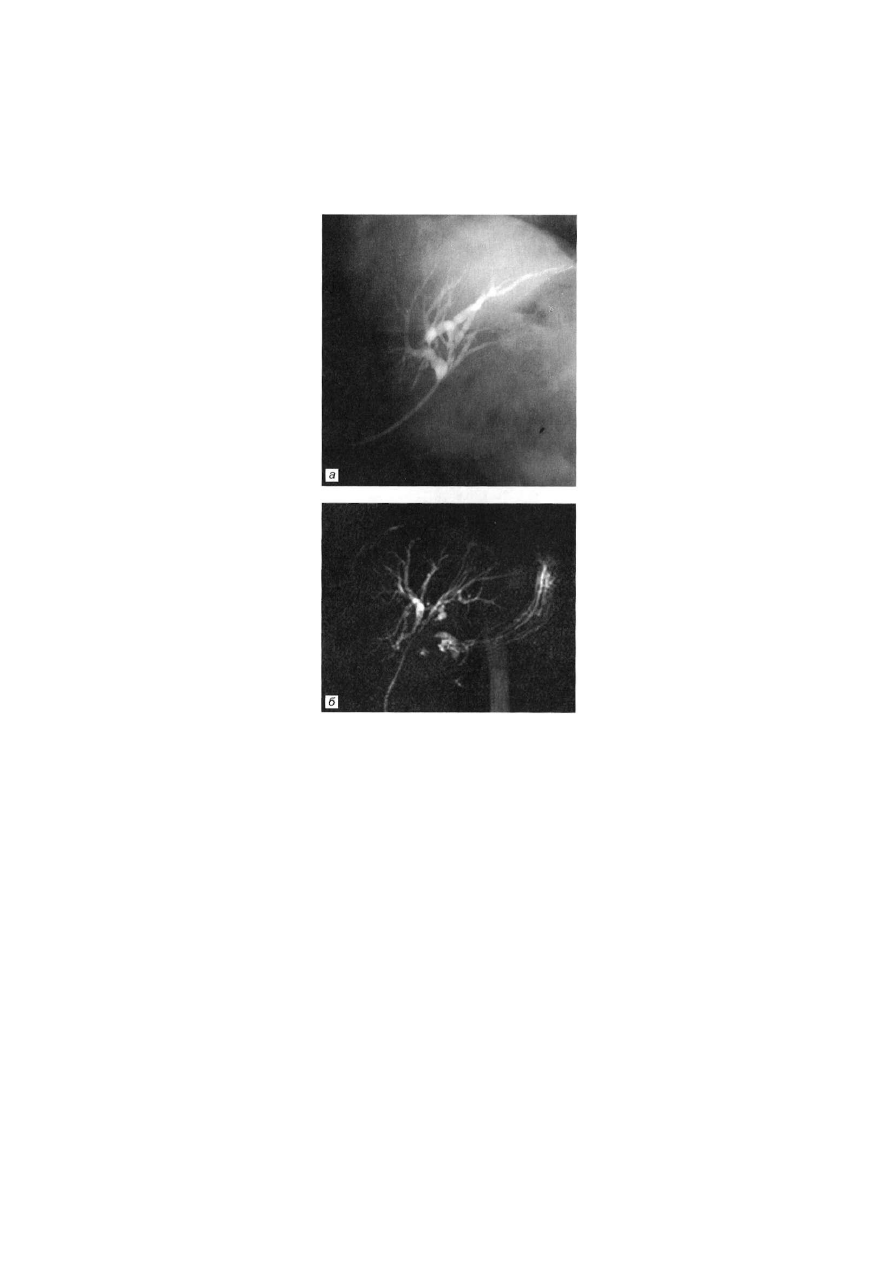

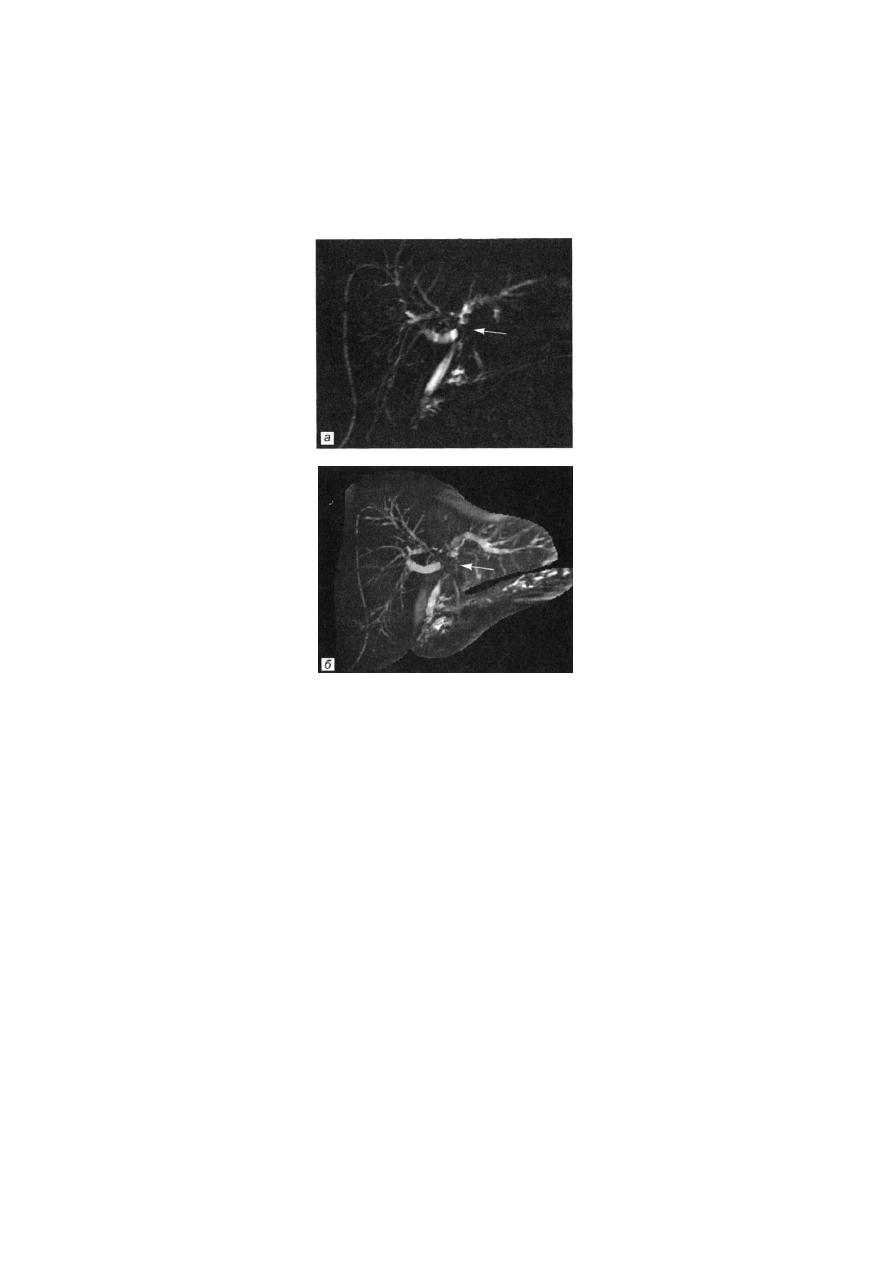

Рис. 96. Больная К., 66 лет. Диагноз: со­

стояние после холецистэктомии. Ятроген-
ное повреждение внутрипеченочных желч­
ных протоков, 4-й тип (по Н. Bismuth).
При фистулографии (а) визуализируется
только левый печеночный проток и его
ветви. При МРХГ (б) выполнена оценка
внутри- и внепеченочных протоков, уста­
новлен уровень их повреждения, МРХГ по
методике толстого блока.

158

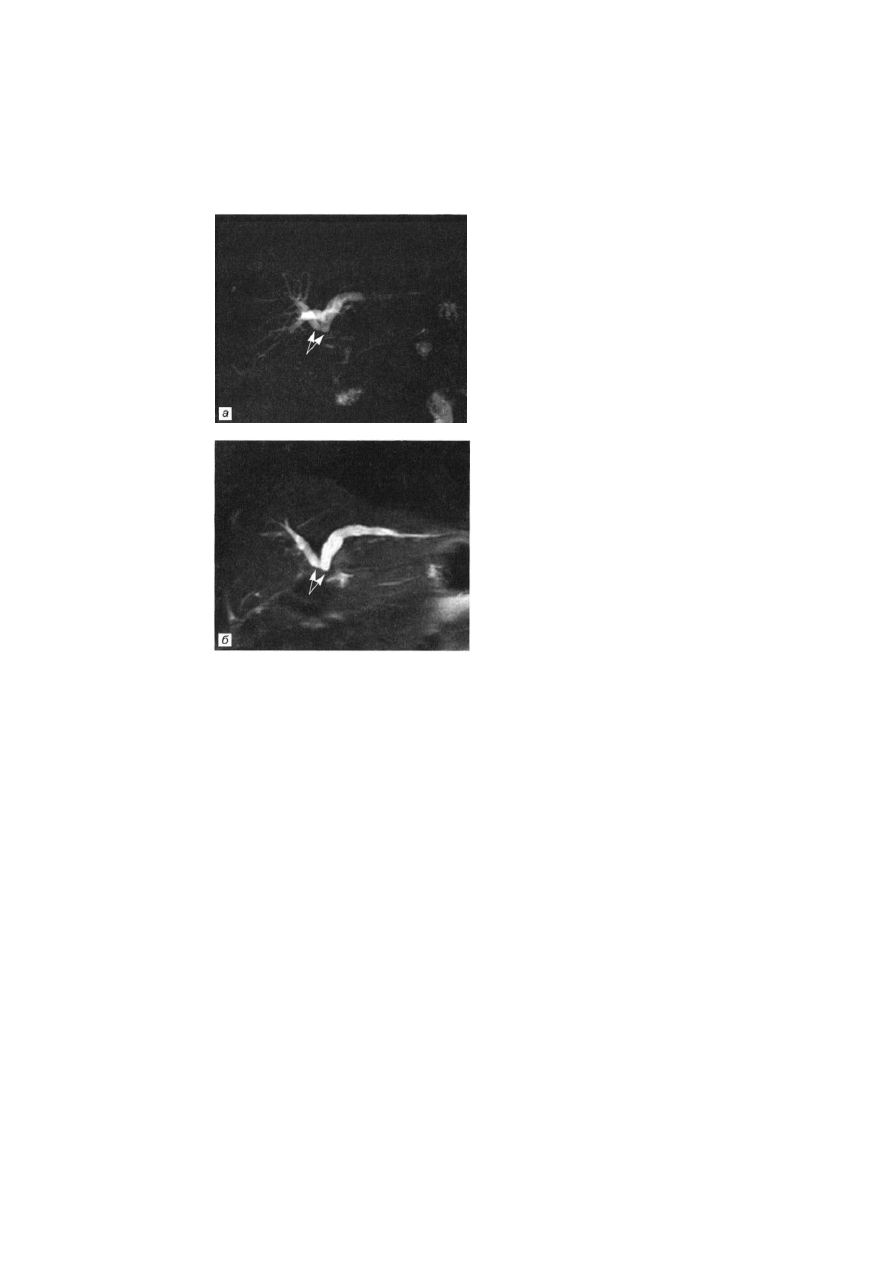

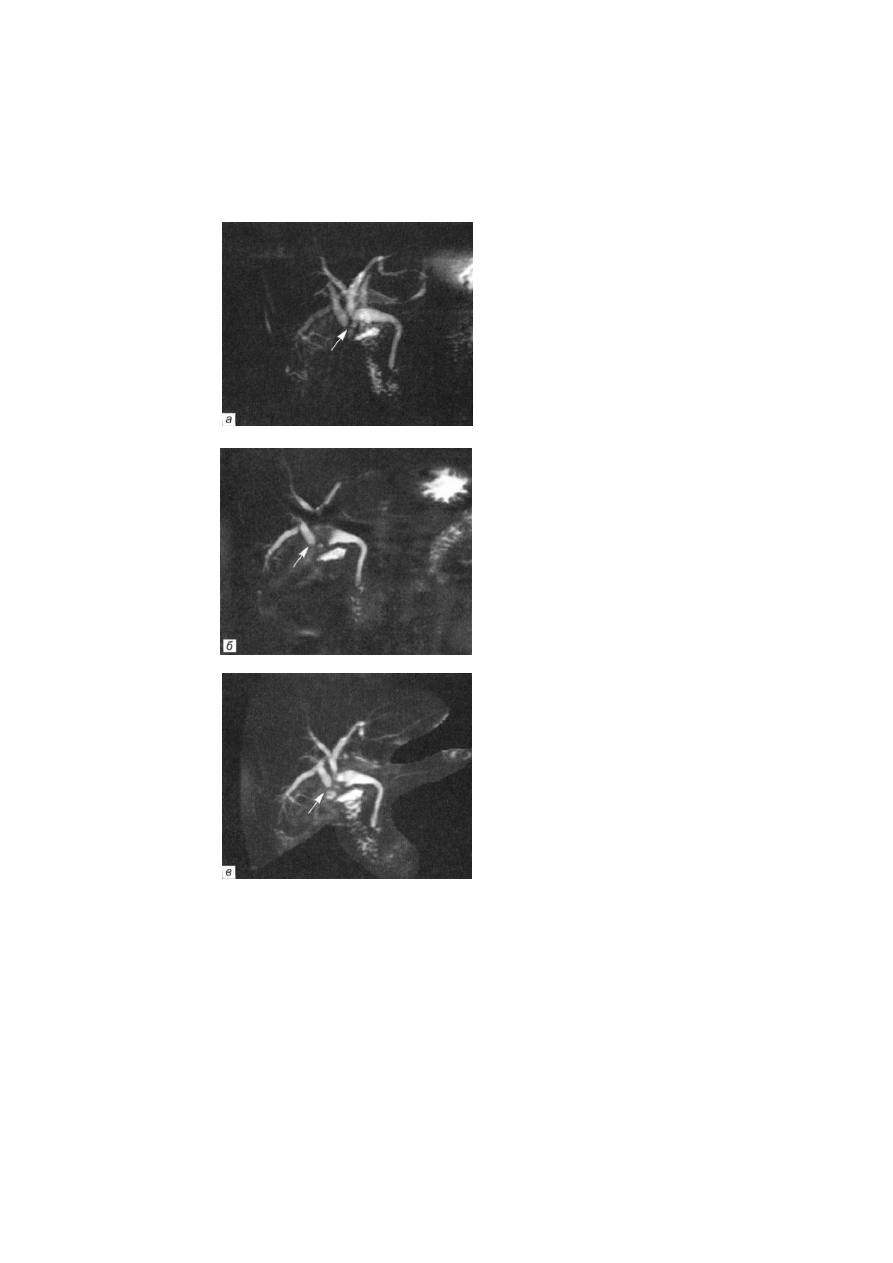

Рис. 97. Больная Н., 46 лет. Диагноз: со­

стояние после холецистэктомии. Ятроген-
ное повреждение желчных протоков, 4-й

тип (по Н. Bismuth). Определяется дефект

наполнения в области конфлюенса и  О П П
(указан стрелками).

а — М Р Х Г по методике толстого блока; б —3D

МРХГ, прицельная МIP-реконструкция.

159

Рис. 98. Больной К., 44 лет. Ди­

агноз: состояние после резек­
ции желудка. Ятрогенное по­
вреждение желчных протоков,
3-й тип (по Н. Bismuth). Опре­

деляется симптом обрыва доле­

вых печеночных протоков (ука­
заны стрелками), расширение
внутрипеченочных желчных
ходов.

а — М РХГ по методике толстого

блока; б — HASTE МРХГ, тонкий

срез.

При ятрогенных повреждениях желчных протоков по дан­

ным МРХГ определяются следующие симптомы:

— отсутствие сигнала от желчного протока на определен­

ном протяжении как на проекционных (толстых) МР-хо­

лангиограммах, так и на тонких срезах (рис. 98, а—в);

— «обрыв» просвета желчного протока на участке повреж­

дения;

— расширение протоков выше места повреждения;
— истечение желчи.

160

Рис. 99. Больная П., 66 лет.

Диагноз: состояние после холе-

цистэктомии. Ятрогенное (тер­
мическое) повреждение желч­
ных протоков, 2-й тип (по Н.
Bismuth). Определяется дефект
наполнения ОПП на расстоя­
нии 1,3 см от конфлюенса
(указан стрелками).

а  — М Р Х Г по методике толстого

блока; б —3D МРХГ, прицельная

МI Р-реконструкция; в — HASTE

МРХГ, тонкий срез.

Характерной особен­

ностью по данным тра­

диционной МРТ явилось

отсутствие в печени из­

менений очагового ха­

рактера (опухолей и ме­
тастазов) в месте повре­
ждения желчных прото­

ков. Важным отличительным признаком повреждения желч­

ного протока от ожога и стриктуры является полное отсутст­
вие сигнала от него как на МР-холангиограммах по методике
толстого блока, так и на тонких срезах (рис. 99, а—в).

161

Рис. 100. Больной С, 39 лет.

Диагноз: состояние после холе­

цистэктомии. Ятрогенное по­
вреждение дополнительного
правого долевого протока (ука­
зан стрелками). МРХГ позво­

ляет визуализировать повреж­
дение желчного протока (а —

МРХГ по методике толстого

блока; б - HASTE МРХГ, тон­
кий срез). Наибольшей инфор­
мативностью обладает 3D
МРХГ, прицельная М IP-ре­
конструкция (в).

Дополнительные воз­

можности предопераци­
онного планирования

лечения повреждений протоков связаны с изучением трехмер­

ных изображений билиарного тракта, полученных при пост­
процессорной обработке тонких срезов, в том числе с по­
строением прицельных МIP-изображений области поврежде­
ния протоков (рис. 100, а—в).

162
