Магнитно-резонансная холангиография - часть 9

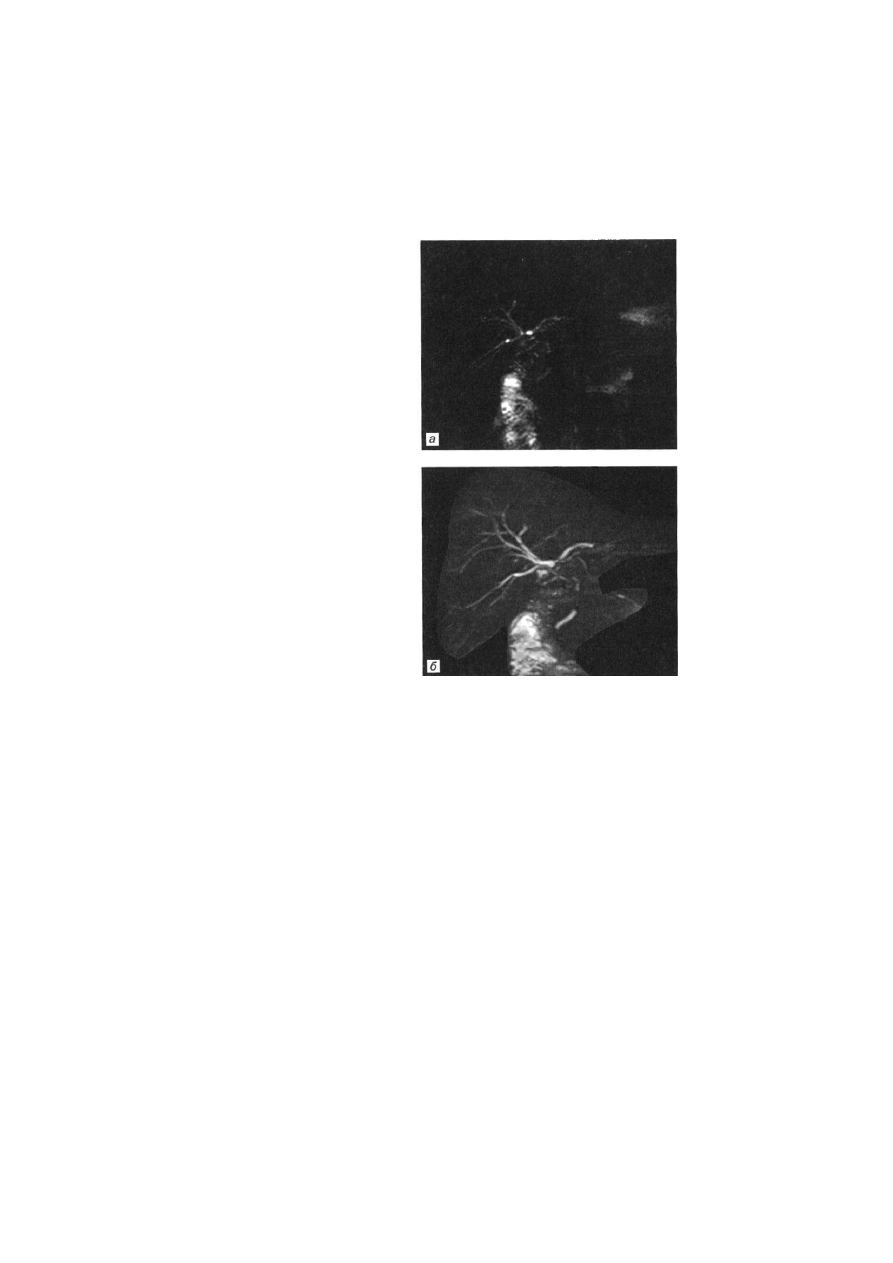

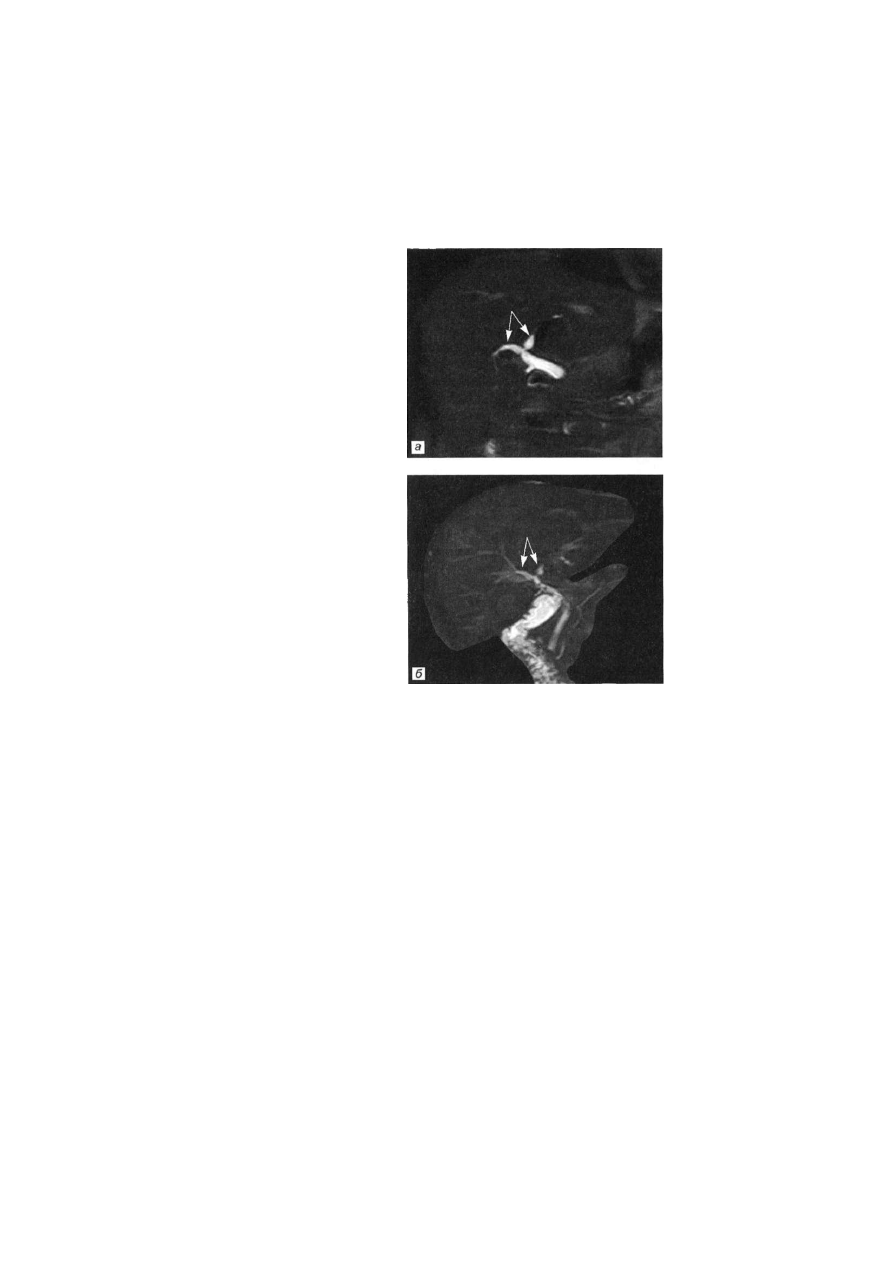

Рис. 78. Та же больная. Состояние после

удаления опухоли Клацкина с наложением

гепатикоэнтероанастомоза. Анастомоз со­
стоятелен, признаки билиарной гипертен­
зии не определяются.

а  — М Р Х Г по методике толстого блока; б  — 3 D

МРХГ, М1Р-реконструкция.

ное расширение желчных протоков и утолщение их стенок, а

также увеличение желчного пузыря (рис. 75, а, б, 76, а, б).

МРХГ, таким образом, следует считать методом выбора не

только в диагностике холангиокарциномы (рис. 77, а—в), но

и в оценке результатов ее хирургического лечения (рис. 78,
а, б).

9*

131

возможности

М А Г Н И Т Н О - Р Е З О Н А Н С Н О Й

ХОЛАНГИОГРАФИИ В  Д И А Г Н О С Т И К Е

П Р И Ч И Н  М Е Х А Н И Ч Е С К О Й ЖЕЛТУХИ

Желтуха  — э т о клинико-лабораторный симптом, характе­

ризующийся желтым окрашиванием кожи, склер и слизистых
оболочек (за счет высокого уровня билирубина в крови), по­
темнением мочи и обесцвечиванием кала, как правило, со­

провождающийся горечью во рту и кожным зудом [Лейшнер
У., 2001].

Основными причинами желтухи принято считать три ос­

новные группы заболеваний (табл. 5).

В связи с важностью использования методов лучевой ди­

агностики в определении тактики лечения особого рассмот­
рения требует третья группа заболеваний. Механическая (си­
нонимы: обструктивная, подпеченочная) желтуха представля­
ет собой полиэтиологический клинико-лабораторный син­

дром, основным патогенетическим механизмом формирова­

ния которого является обструкция (сдавление) желчных про­

токов с развитием их непроходимости [Sai J., Ariyama J.,

2000].

Ранняя клиническая диагностика механической желтухи

возможна лишь при явной связи ее развития с болевым при­
ступом при  Ж К Б . Однако у 86% больных с желтухой, обу­
словленной наличием опухолей гепатопанкреатодуоденальной
области, и у 30% больных с желтухой доброкачественной

Т а б л и ц а 5. Основные причины желтухи [Дадвани С. А. и др.,  2 0 0 0 ]

1. Изолирован­

ные наруше­

ния метаболиз­

ма билирубина

2. Заболевания

печени

3. Обструкция

желчевыводя­

щих протоков

Несвязанная гипербилирубинемия (гемолиз, неэф­

фективный эритропоэз, массивное переливание

крови, резорбция большой гематомы, физиологи­

ческая желтуха новорожденных, синдромы Жиль-

бера и Криглера—Найяра)

Связанная или смешанная гипербилирубинемия

(синдромы Дабина—Джонсона и Ротора)

Острая гепатоцеллюлярная дисфункция.

Заболевания печени, сопровождающиеся выражен­

ным холестазом

Холедохолитиаз

Заболевания протоков

Внешняя компрессия

Паразитарная инвазия

132

Т а б л и ц а 6. Некоторые характеристики л>чевых методов диагности­

ки механической желтухи [Дадвани С. А. и др.,  2 0 0 0 ] , %

Методы

Чувстви­

тельность

Специфич­

ность

Осложнения/летальность

Неинвазивныс

УЗИ

7 0 - 9 0

8 0 - 9 5

Нет

КТ с внутривенным

6 0 - 9 5

90-100  Аллергические реак­

контрастированием

ции, нефротоксичность

Инвазивные

ЭРХПГ

9 0 - 9 8

90-100

3/0,2

ч ч х

95-100

90-100

3/0,2

этиологии, она развивается медленно, не сопровождается бо­

левым приступом, что обусловливает частые диагностические
ошибки и неверный выбор лечебной тактики. Поэтому совер­

шенно очевидно, что точное определение уровня и причины
механической желтухи способствуют правильному выбору

тактики лечения.

Безусловно, в диагностике обтурационной желтухи особая

роль принадлежит методам визуализации. При этом возмож­
ности прямых методов контрастирования желчных протоков,
КТ и УЗИ достаточно изучены (табл. 6).

С учетом анализа представленной таблицы очевидной яв­

ляется необходимость изучения диагностических возможно­

стей МРХГ в выявлении механической желтухи и ее причин,
поскольку метод обладает высокой информативностью и не

приводит к осложнениям.

7.1. Доброкачественные стриктуры желчных протоков

Доброкачественные стриктуры желчных протоков зачастую

(в 80—90% случаев) являются следствием инвазивных манипу­

ляций и оперативных вмешательств на гепатопанкреатодуоде-

нальной зоне. По данным У. Лейшнера (2001), 80% стриктур
являются результатом холецистэктомии (после стандартной —
в 0,1—0,2% случаев, как следствие лапароскопической холе­
цистэктомии — в 0,3—1,4% случаев), а 5—10% стриктур разви­
ваются после повреждений протоков.

Ранее считалось, что значительно реже (только в 10—20%

случаев) доброкачественные стриктуры возникают на фоне
воспалительных заболеваний гепатопанкреатодуоденальной
зоны. В настоящее время отмечается рост заболеваемости ост­
рым и хроническим панкреатитом, что приводит к закономер­
ному увеличению частоты встречаемости доброкачественных

133

билиарных стриктур [Ивашкин В. Т., 2005; Lillemoe К. D. et
al., 1992].

Обычно пациенты с доброкачественными стриктурами

желчных протоков жалуются на желтушность кожных покро­

вов, кожный зуд и боли. Боли, как правило, слабые по интен­
сивности, продолжительные, локализуются в правом верхнем
квадранте живота и в целом носят неспецифический характер.

Часто отмечается сочетание опоясывающего характера болей
при обострениях панкреатита с усилением проявлений желту­
хи, что обусловлено внешней компрессией ОЖП при отеке
головки поджелудочной железы. При объективном обследова­
нии у больных помимо желтухи определяются следы расчесов
на коже, желтушный глянец ногтей, пальцы в виде «барабан­
ных палочек», ксантелазмы и ксантомы, а также гепатоме-
галия.

Уже в начальных стадиях болезни удается выявить в моче

уробилиноген и желчные пигменты, установить отсутствие в
кале стеркобилина, при этом показатели клинического анали­
за крови могут не изменяться. В биохимических тестах отме­
чается гипербилирубинемия за счет прямого билирубина, по­
вышение активности щелочной фосфатазы и гамма-глюта-
милтранспептидазы, а также увеличение уровней АЛТ и ACT.

Дифференциальная диагностика должна быть направлена

на уточнение причин доброкачественных стриктур, особенно
при отсутствии в анамнезе хирургических манипуляций. Осо­
бое внимание при этом следует уделить изучению состояния
поджелудочной железы (исключить острый и хронический
панкреатит, а также рак головки поджелудочной железы) и
области большого дуоденального сосочка (с целью исключе­
ния папиллостеноза и опухоли). Также необходимо помнить о
возможности холедохолитиаза и опухолевой обструкции желч­
ных протоков.

Традиционная рентгенологическая диагностика информа­

тивна лишь при наличии камней (с высоким содержанием
кальция) в желчном пузыре и протоках, а также в выявлении
кальцифицирующего процесса в поджелудочной железе на

фоне хронического панкреатита. При этом установить другие
причины желтухи при бесконтрастном исследовании не пред­
ставляется возможным. При прямом контрастировании жел­
чевыводящих путей, в частности при ЭРХПГ, ЧЧХГ и ИОХГ,
выявляется сужение билиарных протоков, как правило, цир­
кулярного характера, сочетающееся с их расширением выше
(проксимальнее) уровня стриктуры. При достаточно высокой
общей точности методик (от 65 до 91%) их основными недос­

татками считают инвазивность и частые осложнения, а также

134

отсутствие визуализации изменений в окружающих мягких

тканях.

Преимущества УЗИ в диагностике механической желтухи

неоспоримы. Однако общая точность метода вариабельна, на­
ходится в пределах 60—95% и зависит от стадии патологиче­
ского процесса. При УЗИ основные сложности возникают не
столько в диагностике факта билиарной гипертензии, сколько
в установлении ее причин. УЗ-симптомы доброкачественных
стриктур обусловлены локализацией процесса. Внутрипече-
ночные сужения характеризуются билиарной гипертензией
мелких протоков при отсутствии очаговых объемных образо­
ваний в паренхиме и нормальных диаметрах  О П П и ОЖП. В
случае дистальной стриктуры билиарного тракта определяется
расширение как внутри-, так и внепеченочных желчных про­
токов и увеличенный желчный пузырь.

Трансабдоминальная сонография в оценке дистальных

стриктур недостаточно информативна. Определенные пер­
спективы связаны с применением эндоскопических датчиков,
повышающих точность диагностики и позволяющих более де­
тально оценить состояние головки поджелудочной железы,
большого дуоденального сосочка и ретродуоденальной части
ОЖП.

Характерные симптомы доброкачественных стриктур по

данным КТ схожи с ультразвуковыми признаками. Преиму­

щества КТ по сравнению с УЗИ заключаются в возможности

детальной оценки желчных протоков и окружающих тканей.

При использовании внутривенного контрастного усиления за
счет разницы плотностных показателей протоков и паренхи­
мы билиарный тракт визуализируется более отчетливо, при
этом с большей точностью удается исключить опухолевое по­

ражение печени, поджелудочной железы и желчных протоков.
Общая точность КТ в выявлении причин доброкачественных

стриктур достигает 85—91%.

Таким образом, прямое контрастирование желчных прото­

ков, КТ и УЗИ, особенно при их сочетании, позволяют с вы­
сокой точностью верифицировать доброкачественные стрик­
туры. Однако на современном этапе развития лучевой диагно­
стики методом выбора в выявлении желтухи и ее причин счи­
тают МРТ. Это обусловлено бесконтрастной визуализацией
желчных протоков на всем протяжении с высокой разрешаю­
щей способностью и ЗБ-анализом билиарного тракта, а также

возможностью оценки паренхимы печени и поджелудочной

железы вокруг стриктуры.

Важным дифференциально-диагностическим признаком

доброкачественной стриктуры по данным традиционной

135

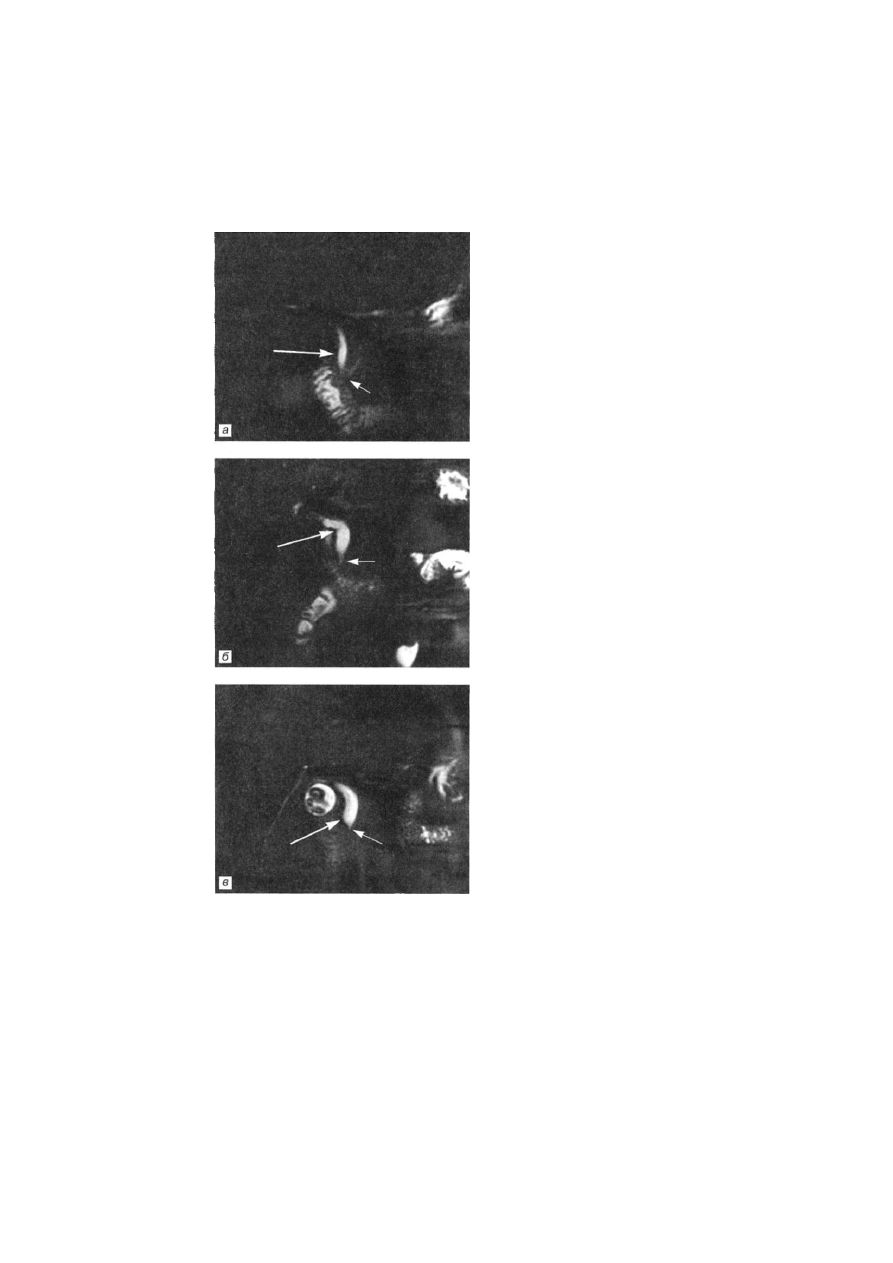

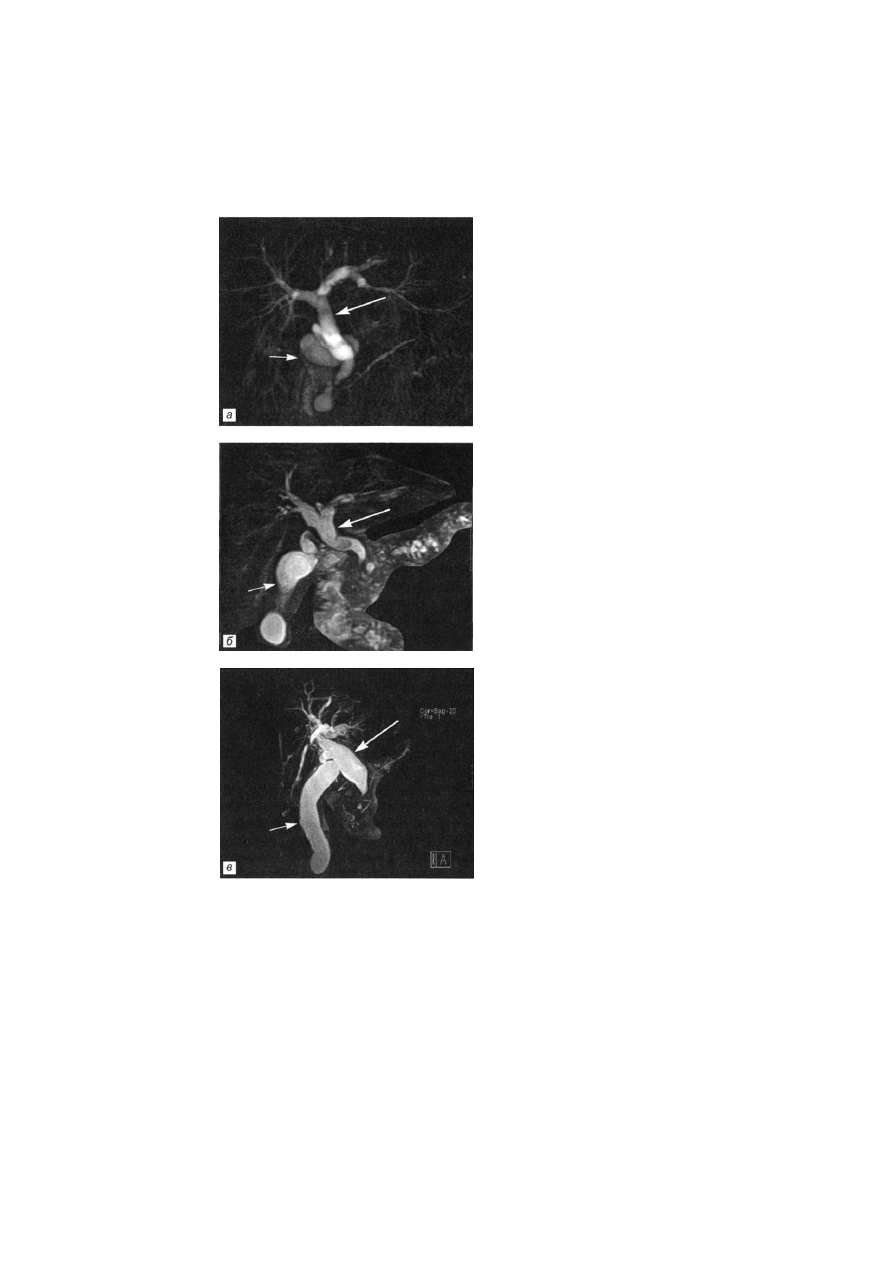

Рис. 79. Доброкачественная

стриктура интрапанкреатиче-
ской части ОЖП (указано

длинными стрелками). Отмеча­

ется крючковидное изменение
формы ОЖП с расширением
протока различной степени
(короткие стрелки), HASTE

МРХГ, тонкие срезы.

а —минимально расширен ОЖП;

б — проток расширен в большей

степени; в — субклиническое рас­

ширение ОЖП.

МРТ считается расши­

рение желчного прото­
ка при отсутствии ви­
зуализации опухолевого
процесса как в прото­
ке, так и в окружаю­
щих тканях. При изуче­
нии состояния подже­

лудочной железы выяв­
ляются МР-признаки
хронического панкреа­
тита, сочетающиеся со
стриктурой дистальной
части ОЖП. Они за­

ключаются в неровном

контуре железы, незна­
чительном увеличении/
уменьшении ее разме­
ров, диффузно-нерав-
номерном снижении
интенсивности сигнала
от паренхимы, расши­
рении и извитости
главного панкреатиче­
ского протока. При ди­
намическом контраст­
ном усилении удается
исключить очаговый

характер накопления контрастного вещества в поджелу­
дочной железе (прежде всего — в головке органа).

Использование МРХГ обеспечивает практически тот же

объем диагностической информации о протоковой системе,

что и прямые методики контрастирования, но в условиях фи-

136

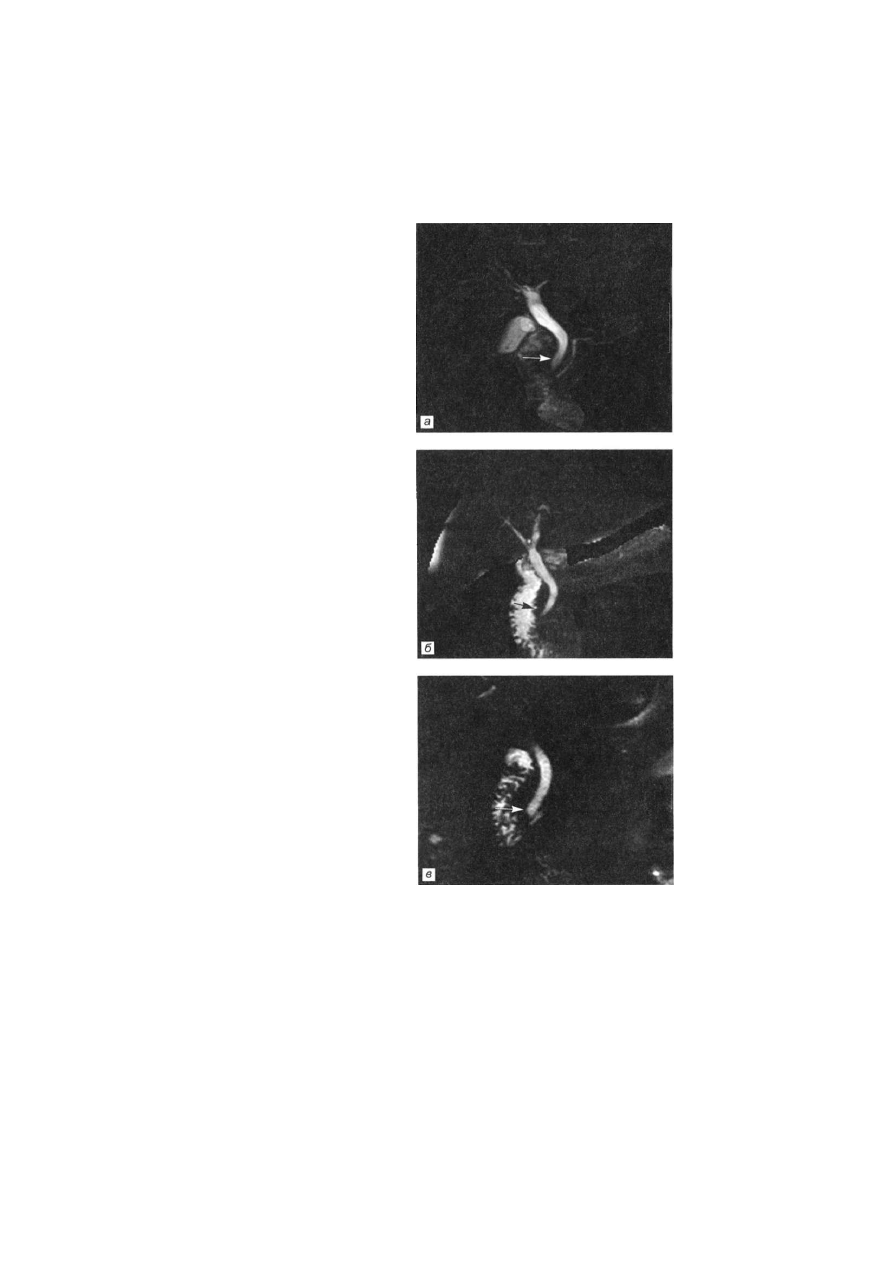

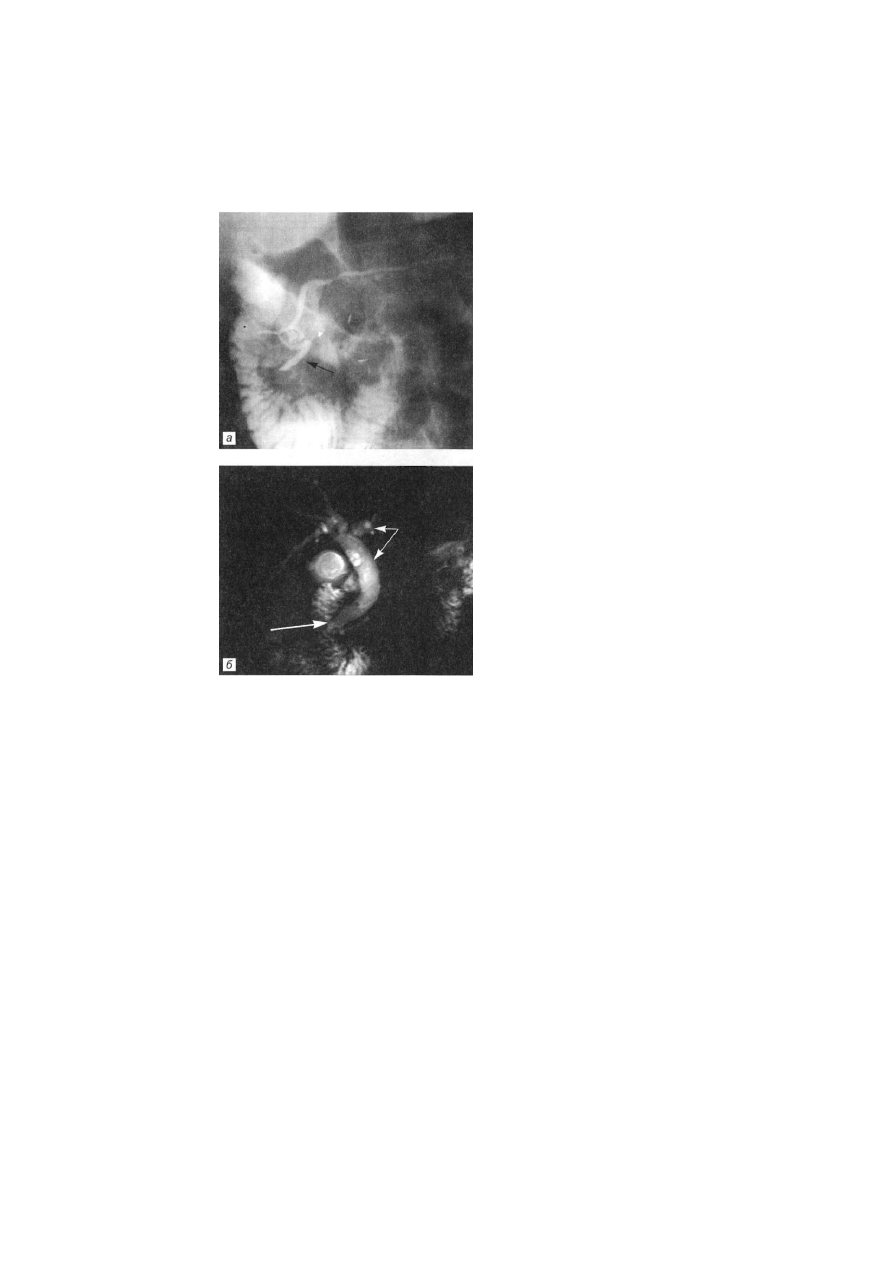

Рис. 80. Доброкачественная

стриктура ОЖП (указана
стрелками).

а, б — симметричная конусовидная
стриктура ОЖП, 3D МРХГ, при­

цельные М IP-реконструкции; в —
асимметричное конусовидное суже­
ние ОЖП, HASTE МРХГ, тонкий

срез.

зиологического покоя
без введения КВ. В раз­

витии доброкачествен­
ных стриктур билиарно­
го тракта это позволяет
выделить несколько ста­

дий.

На начальной, докли­

нической, стадии по

данным МРХГ при доб­

рокачественных стрикту­
рах определяются такие
симптомы, как неравно­
мерное незначительное
сужение протока и сим­
птом «крючка» в интра-
панкреатической части
ОЖП (рис. 79, а—в). Как

правило, желчные про­

токи выше уровня выяв­
ленной стриктуры прак­
тически не расширены.

Клиническая (или ма­

нифестная) стадия доб­
ро кач ест венной стр и кту-
ры желчевыводящих пу­

тей по данным МРХГ

проявляется прежде все­
го расширением желч­
ных протоков и измене­
нием их обычной фор­
мы. Отмечаются два наи­
более типичных варианта формы стриктур: у подавляющего
большинства больных (83%) со стриктурой интрапанкреатиче-
ской части ОЖП имеет форму «конуса» с достаточно четкими
и ровными краями. При этом конус чаще симметричный, ре­
же — со скосом в одну из сторон (рис. 80, а—в). При длитель-

137

Рис. 81. Доброкачественная
стриктура ОЖП на фоне хро­
нического панкреатита. Визуа­

лизируется значительное рас­

ширение внутри- и внепече-
ночных желчных протоков
(длинные стрелки), увеличе­
ние размеров желчного пузыря
(короткие стрелки) и его сме­
щение в подпеченочное про­
странство.

а — М РХГ по методике толстого

блока; б,  в - 3 D МРХГ, M IP-ре­

конструкции.

ном течении процесса
отмечается увеличение
размеров желчного пузы­
ря (рис. 81, а—в). Внут-

рипеченочные желчные

протоки при наличии
стриктур в месте слия­
ния имеют булавовид­

ные, как правило, симметричные расширения (рис. 82, а, б).

И наконец, третья стадия развития доброкачественных стрик­

тур — стадия осложнений, характеризуется признаками холан­
гита и формированием холангиогенных абсцессов.

138

Рис. 82. Больная В., 49 лет. Диагноз:  Ж К Б ,

состояние после холецистэктомии. Добро­
качественные стриктуры желчных прото­

ков. Определяются расширение ОЖП и бу­

лавовидные расширения долевых печеноч­

ных протоков (указаны стрелками).

a - H A S T E МРХГ, тонкий срез; б - 3D МРХГ,

МIР-реконструкция.

Оптимизированные методики исследования при подозре­

нии на желтуху, в частности МРХГ тонкими срезами в акси­
альной плоскости через уровень стриктуры, позволяют выде­

лить еще один специфический признак доброкачественного
течения процесса — правильное равномерное уменьшение
диаметра протока от места расширения к месту его сужения,

без внутрипросветных дефектов наполнения.

139

Рис. 83. Больная В., 58 лет. Диагноз: па-
пиллостеноз. При ЭРХПГ (а) удалось
визуализировать только главный панкреа­

тический проток (стрелка). При МРХГ вы­
явлено сужение интрадуоденальной части

ОЖП (длинная стрелка), сопровождаю­
щееся расширением внутри- и внепеченоч-
ных желчных протоков (указаны коротки­
ми стрелками), сладжем в ОЖП и увели­
чением желчного пузыря (б — МРХГ по
методике толстого блока).

Использование МРХГ обеспечивает визуализацию тонких

структурных изменений в интрадуоденальной части ОЖП,
чем способствует выбору оптимальной тактики лечения (рис.

83,  а - г ) .

140

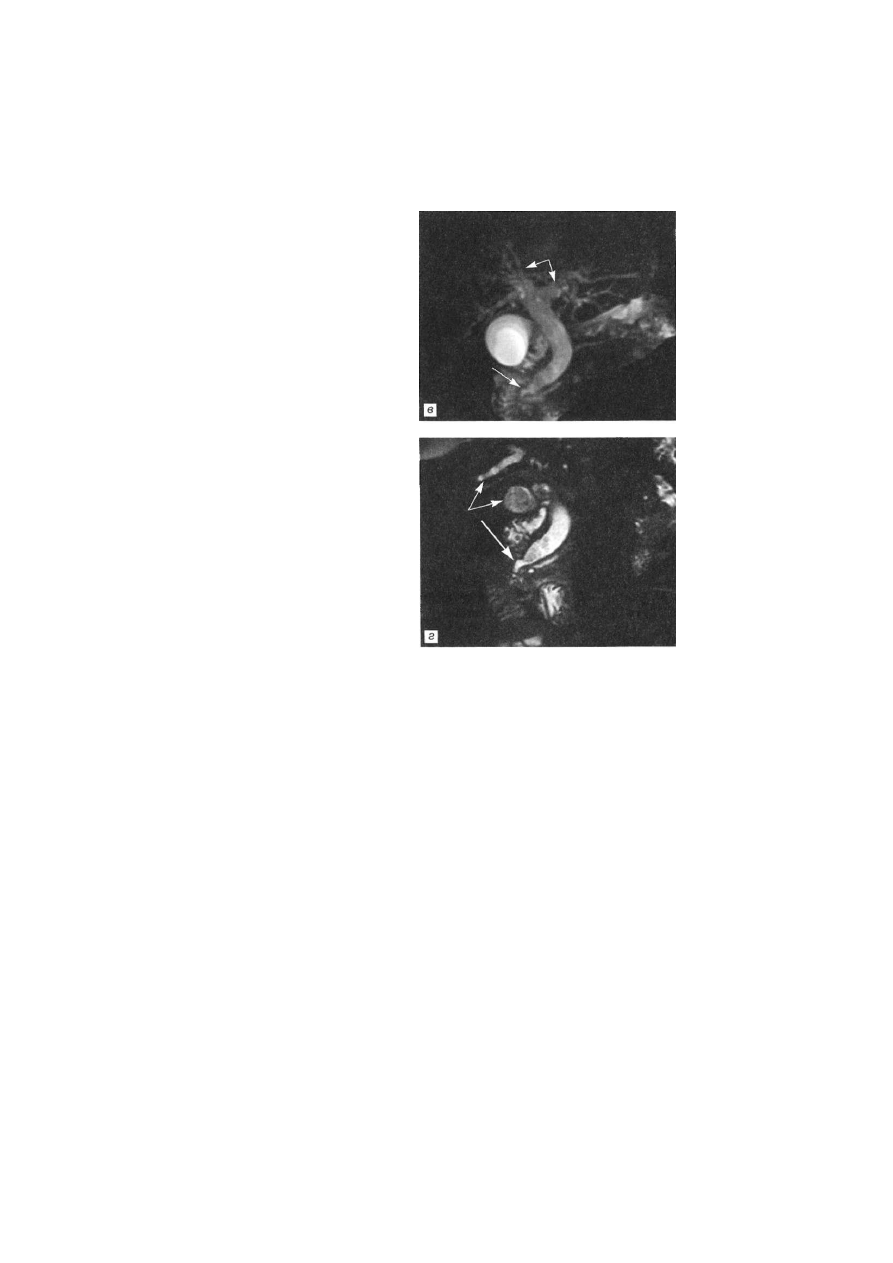

Рис. 83.  П р о д о л ж е н и е (в - 3D МРХГ,
М IP-реконструкция;  г — H A S T E МРХГ,

тонкий срез). После выполнения эндоско­
пической папиллосфинктеротомии прояв­
ления механической желтухи купированы.

Таким образом, использование МРХГ в диагностике доб­

рокачественных стриктур способствует их ранней доклиниче­
ской верификации, позволяет точно установить уровень про­
цесса и наличие осложнений, а в сочетании с традиционной

МРТ — исключить опухолевый характер желтухи. Общая точ­
ность МРХГ в выявлении доброкачественных стриктур желч­

ных протоков достигает 99—100%.

141

7.2. Опухолевая обструкция билиарного тракта

Опухолевая обструкция билиарного тракта представляет

собой либо первичное поражение желчных протоков опухо­

лью, либо их компрессию, или прорастание опухолью окру­
жающих тканей. Вовлечение билиарного тракта в патологиче­

ский процесс при гепатоцеллюлярном раке и метастазах в пе­
чень, опухоли желчного пузыря с прорастанием в протоки,
раке головки поджелудочной железы и большого дуоденаль­
ного сосочка приводит к прогрессирующему нарушению отто­
ка желчи и нарастанию клинико-лабораторной симптоматики
заболевания, прежде всего желтухи.

Жалобы пациентов в ранних стадиях процесса могут отсут­

ствовать или носить неспецифический характер. Чаще боль­
ные жалуются на постоянные ноющие боли в нравом подре­
берье и эпигастрии, иррадиирующие в спину, а также горечь
во рту, анорексию и потерю массы тела. По мере прогресси-
рования заболевания возникает желтуха, которая постоянно
нарастает, сопровождается кожным зудом и, к сожалению,
свидетельствует о достаточно запущенном онкологическом
процессе.

Кроме желтухи с землистым оттенком при объективном

обследовании у больных определяются следы расчесов на ко­

же, увеличенные надключичные лимфатические узлы, гепато-

мегалия и спленомегалия, пальпируемая опухоль в брюшной
полости и асцит. Часто у пациентов с опухолевым характером

желтухи определяется симптом Курвуазье — увеличенный в
размерах, пальпируемый желчный пузырь.

В начальных, дожелтушных, стадиях заболеваний при кли-

нико-биохимическом обследовании выявляются высокая
СОЭ, анемия, увеличение содержания фибриногена, гипоаль-
буминемия, повышение активности гамма-глютамилтранспеп-

тидазы, АЛТ и ACT. В дальнейшем возрастает активность ще­
лочной фосфатазы, определяется выраженная гипербилируби­
немия за счет прямого билирубина.

Специфическая диагностика онкологических заболеваний

на современном этапе достаточно эффективна и в зависимо­
сти от основного заболевания позволяет выявить повышение
содержания сывороточного карциноэмбрионального антигена

(СЕА), альфа-фетопротеина и опухолевого антигена СА 19-9.

При выявлении желтухи и подозрении на ее опухолевый

характер задачи лучевых методов исследования усложняются.

Во-первых, необходимо уточнить факт расширения желчных
протоков; во-вторых, определить уровень обструкции; в-

третьих, выявить ее причину; в-четвертых, оценить операбель-

142

ность опухоли (диагно­
стировать местные и от­

даленные метастазы,

изучить соотношение
новообразования с дру­
гими органами и сосуда­
ми).

Дифференцировать

опухолевую обструкцию

необходимо, прежде все­
го, с доброкачественны­
ми стриктурами и холе-

дохолитиазом. В диагно­

стическом алгоритме
опухолевой механиче­
ской желтухи использу­

ются практически все

лучевые методы визуали­

зации. Специфическими

лучевыми признаками

опухолевой билиарной
обструкции являются:

— объемное патологи­

ческое образование
с распространени­
ем на желчные про­
токи;

—билиарная гипер-

тензия в виде рас­

ширения желчных
протоков прокси-
мальнее новообра­
зования.

Наиболее информа­

тивным современным

методом диагностики
опухолевой обструкции
желчных протоков явля­
ется МРТ [Wallner В. К.
et al., 1991; Taourel P. et
al., 1997; Pavone P. et al.,

1999; Sai J., Ariyama J.,

2000].

Изучение желчных

протоков и выявление

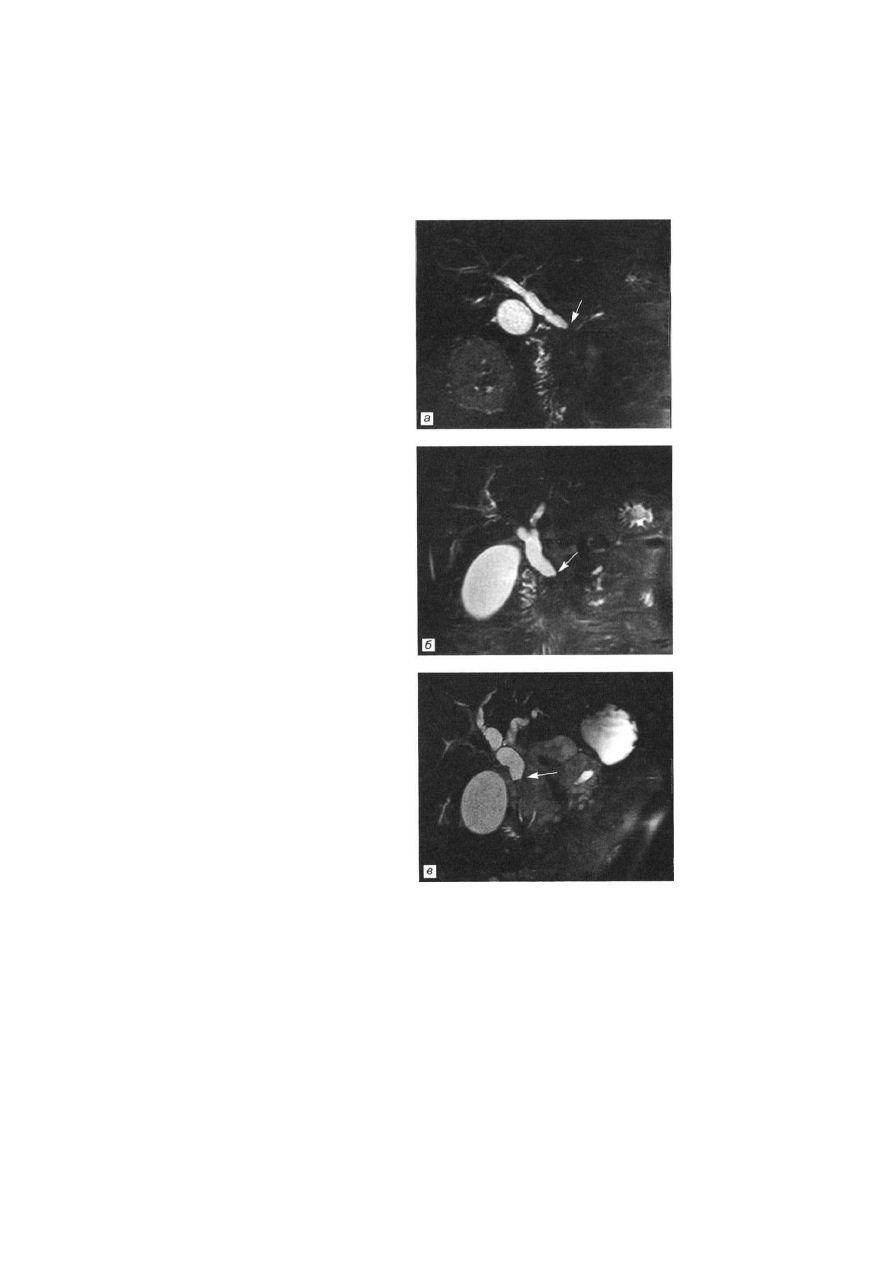

Рис. 84. Опухолевая обструкция ОЖП на

фоне рака поджелудочной железы. Опреде­
ляется симптом «культи» (резкого обрыва)
ОЖП(указан стрелками) с его расширени­
ем выше места опухолевого сдавления.

а—в — HASTE МРХГ, тонкие срезы.

143

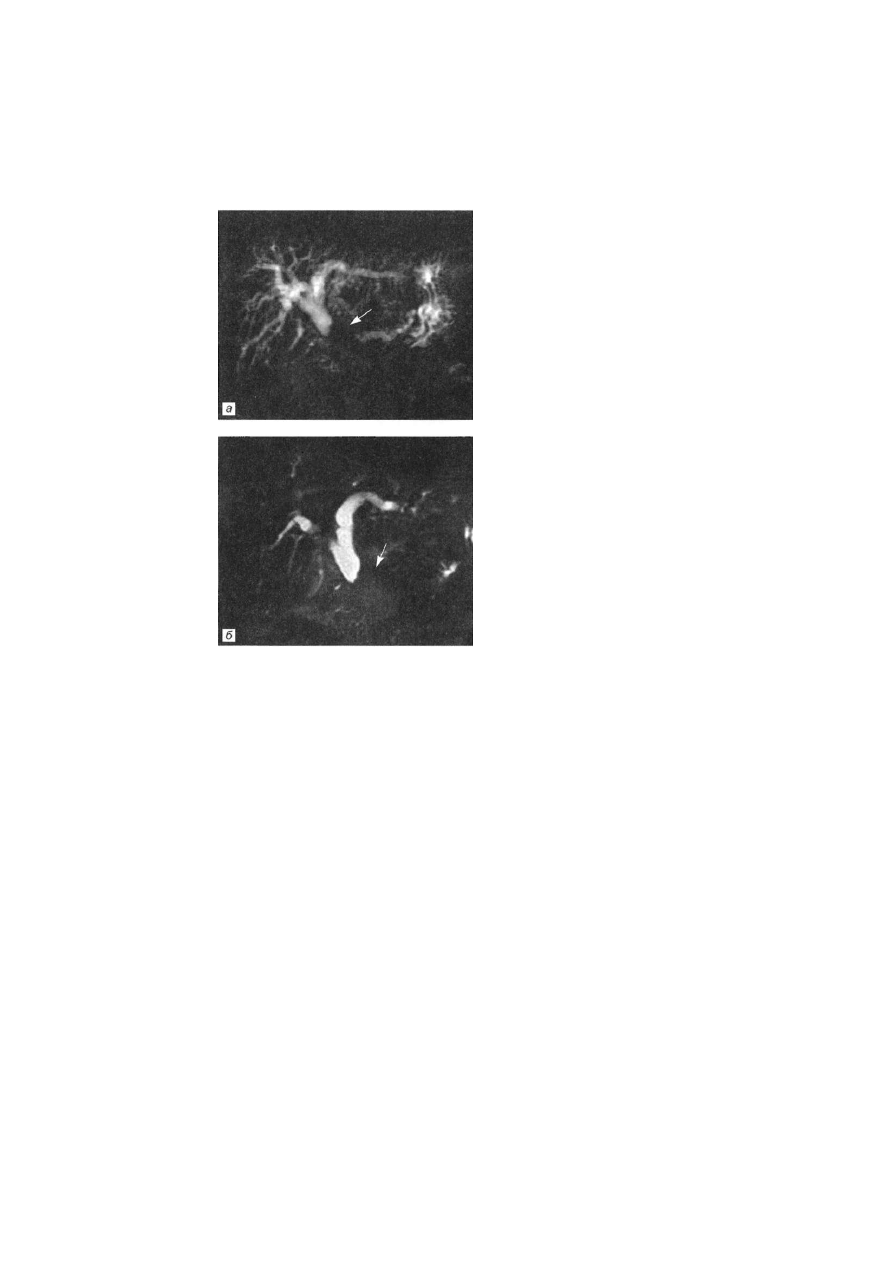

Рис. 85. Больная К., 75 лет. Диагноз: рак
головки поджелудочной железы. Определя­
ется объемное образование головки подже­
лудочной железы (указано стрелками), би-
лиарная и панкреатическая гипертензия
опухолевого генеза.

а — МРХГ по методике толстого блока; б —

HASTE МРХГ, тонкий срез.

объемных образований при использовании традиционной

МРТ более информативно на Т

2

-ВИ: определяется изо- или,

чаще, гиперинтенсивное образование в печени или поджелу­
дочной железе, а также выявляются неровный контур и рас­
ширение желчных протоков выше новообразования. Техноло­
гия получения нативных изображений не позволяет получить
целостное изображение желчевыводящих путей. Поэтому сле­
дующий этап исследования — МРХГ.

144

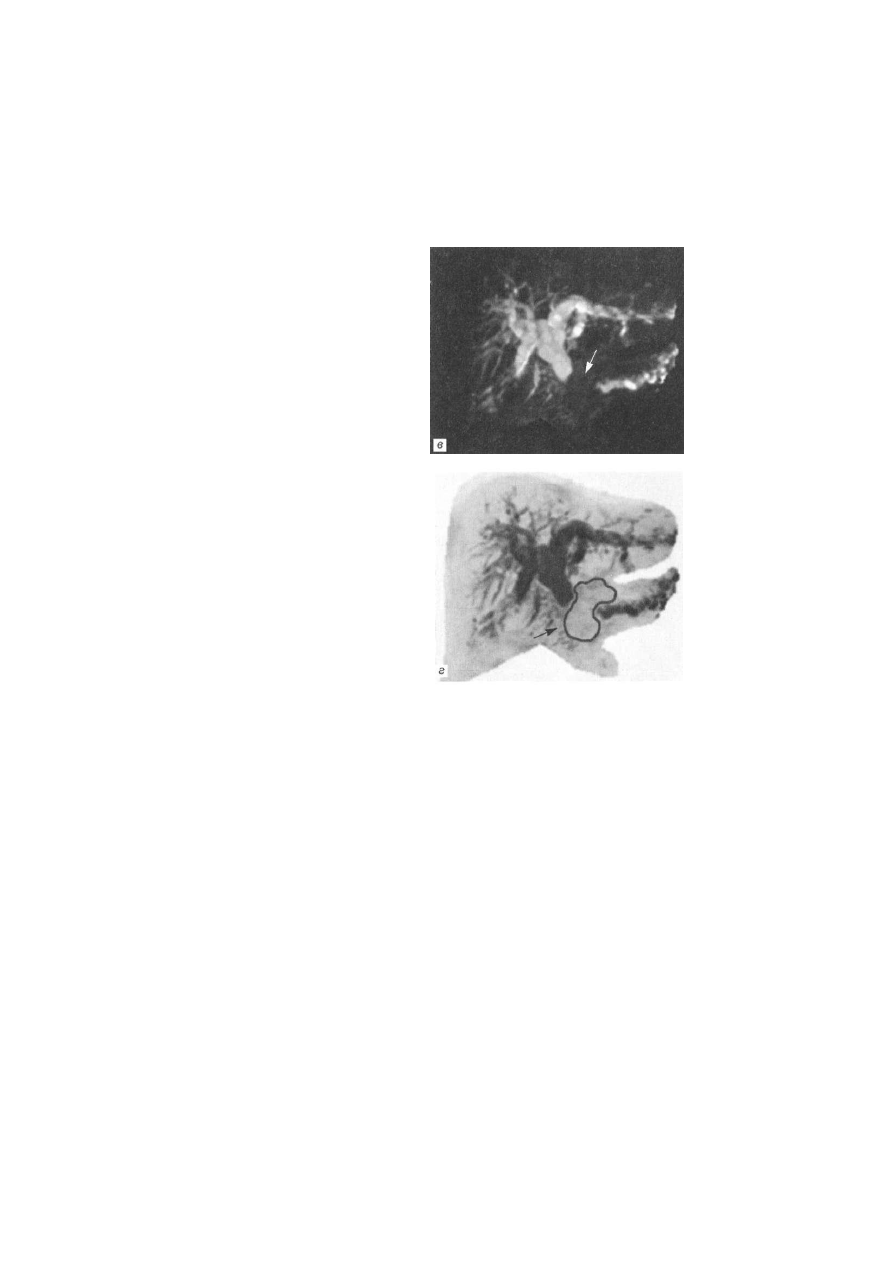

Рис. 85.  П р о д о л ж е н и е .

в  — 3 D МРХГ, М IP-реконструкция; г — 3D
МРХГ, инвертированная МIP-реконструкция, на
которой опухоль головки обведена черной ли­
нией.

В отличие от доброкачественных стриктур, при опухолевой

обструкции желчных протоков определяется неравномерное
асимметричное сужение протоков или полное нарушение их
проходимости. На корональных МР-холангиограммах опреде­

ляется так называемый симптом обрыва или культи, характе­

ризующийся полным отсутствием сигнала от протока на уча­
стке распространения опухоли или внешней опухолевой ком­
прессии со значительным расширением проксимальных отде­
лов протоковой системы (рис. 84, а, в, 85, а, г). При прораста-

7, 10 - 3761

145

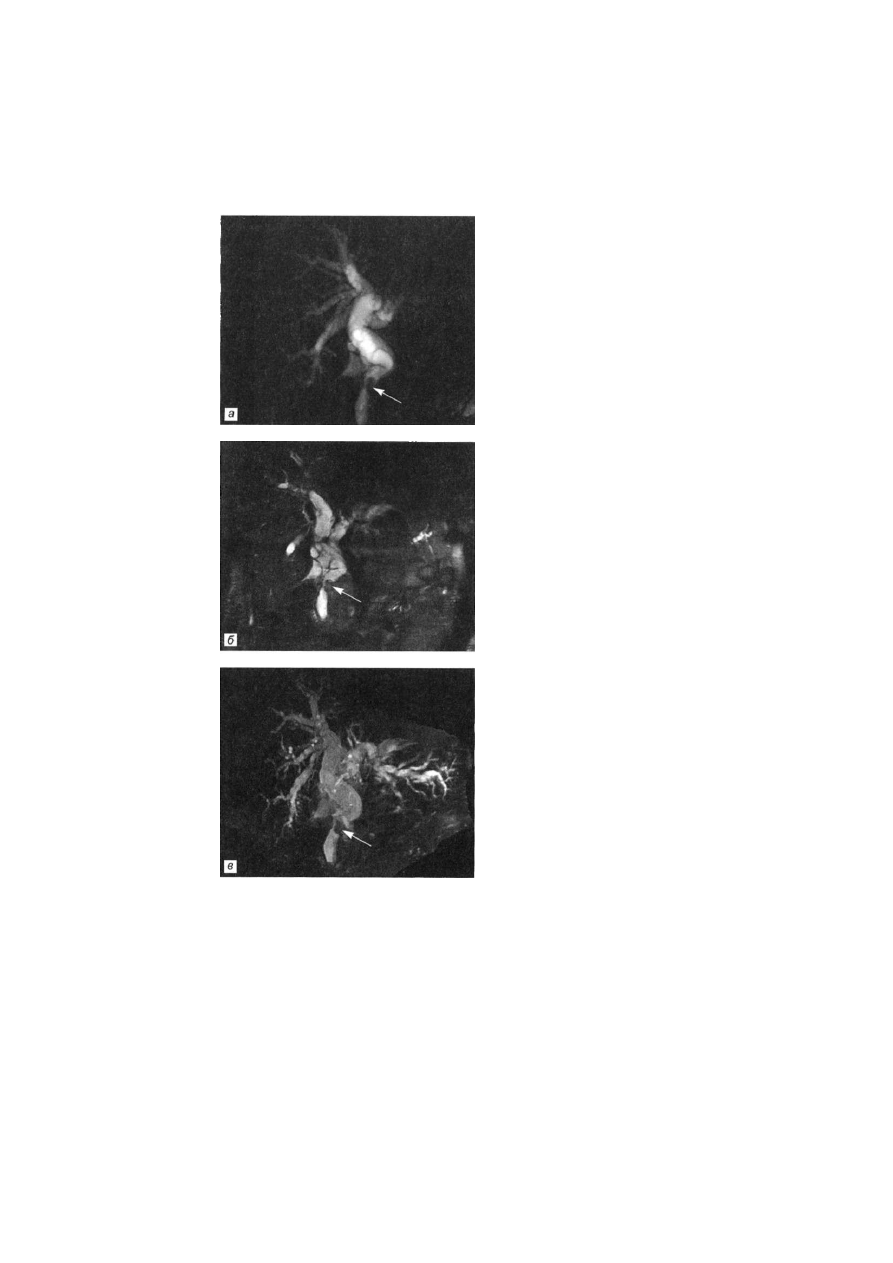

Рис. 86. Больная Ф., 47 лет.

Диагноз: рак головки поджелу­
дочной железы. Визуализирует­
ся прорастание ОЖП опухолью

поджелудочной железы (указа­
но стрелками) с развитием вы­
раженной билиарной гипертен­

зии.

а — М Р Х Г по методике толстого

блока; б — HASTE МРХГ, топкий

срез; в —3D МРХГ, М1Р-реконст-

рукция.

нии опухоли извне на корональньтх изображениях визуализи­
руется отчетливый дефект наполнения протока с нечеткими
неровными контурами (рис. 86, а—в).

Специфическим признаком, свидетельствующим об опухо-

146
