Таким образом, МРХГ

представляет собой вы-

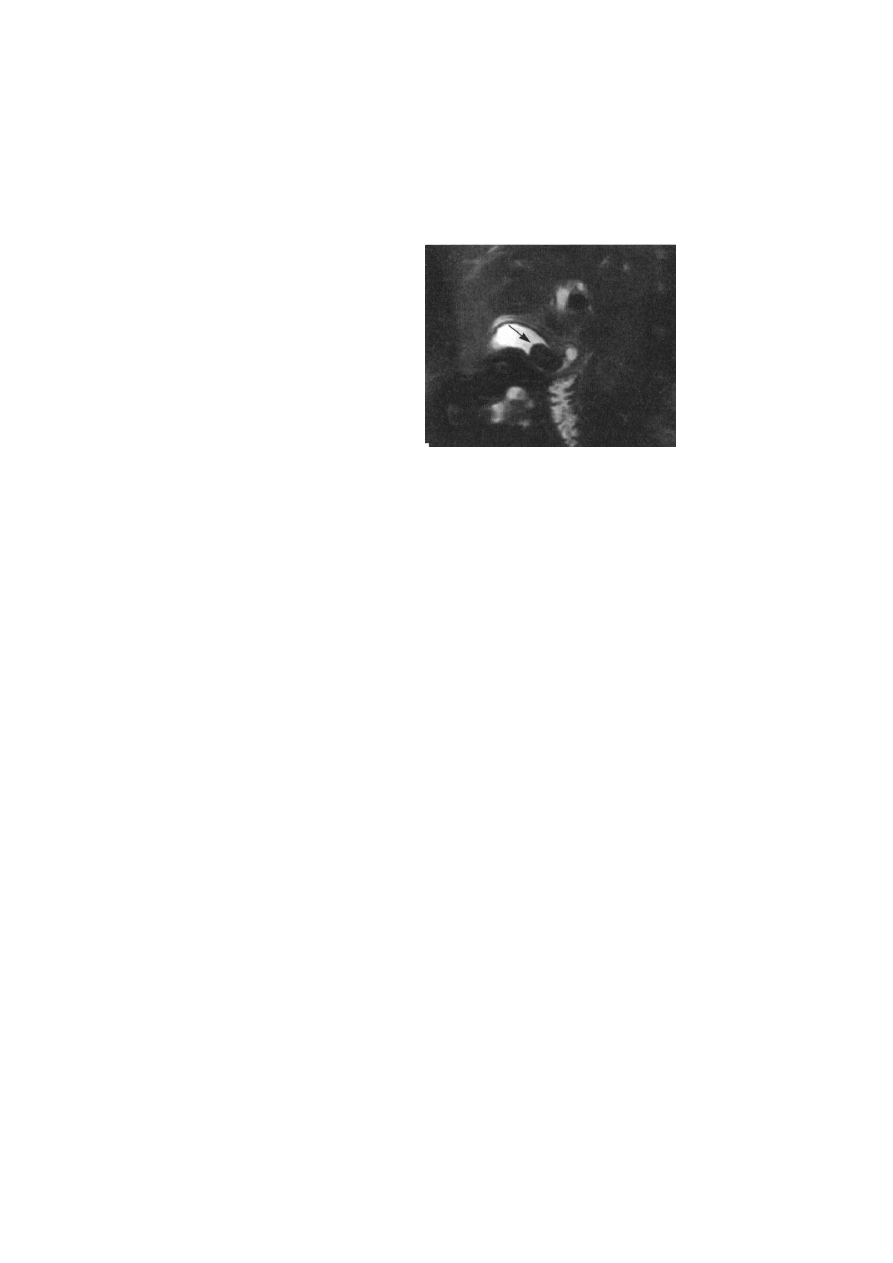

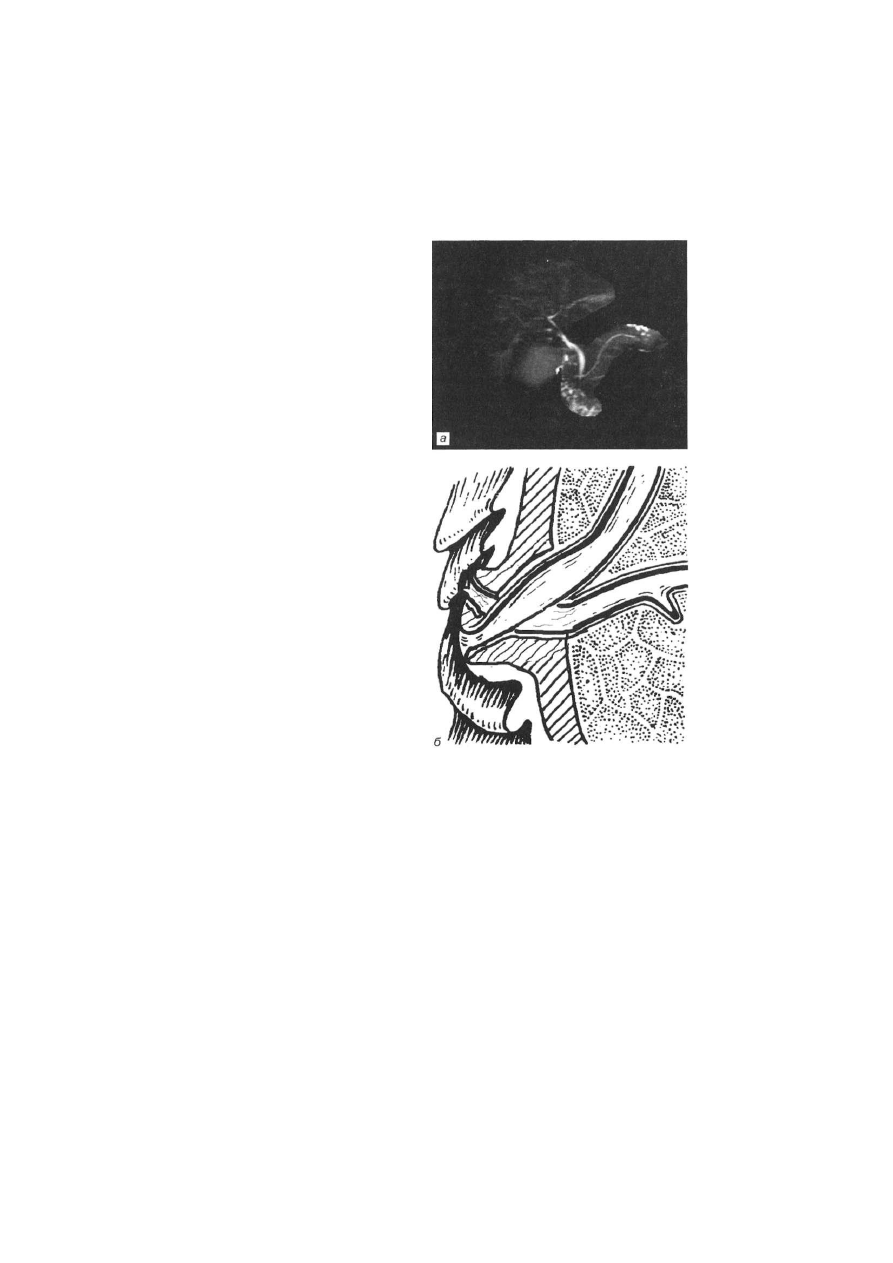

Рис. 34. Перекрестное (раздельное) впаде­
ние ОЖП и главного панкреатического
протока в двенадцатиперстную кишку.

а — 3D МРХГ; б — схематическое изображение.

сокоинформативный ме­

тод оценки состояния желчевыводящих путей в норме. Воз­

можность неинвазивного бесконтрастного выявления анато­
мических особенностей строения билиарного тракта является
эффективным методом профилактики ятрогенных поврежде­
ний желчных протоков. Варианты слияния желчных и пан­
креатических протоков следует учитывать при планировании
контрастной визуализации протоков посредством ЭРХПГ и
малоинвазивных хирургических вмешательств на области
большого дуоденального сосочка.

5*

67

возможности

М А Г Н И Т Н О - Р Е З О Н А Н С Н О Й
ХОЛАНГИОГРАФИИ В  Д И А Г Н О С Т И К Е

Ж Е Л Ч Н О К А М Е Н Н О Й  Б О Л Е З Н И

И ЕЕ  О С Л О Ж Н Е Н И Й

Безвредный желчный камень — это миф.

У. Мейо

По данным ряда авторов, примерно 10% мужчин и до 25%

женщин стран Европы страдают  Ж К Б . У лиц старше 70 лет
этот показатель возрастает до 30—40%. Заболеваемость  Ж К Б
среди женщин в 2—4 раза выше, чем среди мужчин [Федоров

B. Д. и др., 1995; Abboud Р. А. С, 1996]. Более 25 млн амери­
канцев страдают  Ж К Б , 1 млн новых случаев холелитиаза реги­
стрируют в США ежегодно. В Германии желчные камни

выявляются у 10—15% населения (8—12 млн человек). Отно­
сительная частота выявления внутрипеченочных камней у
больных  Ж К Б в Европе составляет 1—8% [Лейшнер У., 2001],
частота холедохолитиаза, по данным разных авторов, колеб­

лется от 1 до 9,8%. К факторам риска заболевания относят

ожирение, диабет, поражение подвздошной кишки, гиперли-
пидемию IV типа, цирроз печени, беременность, прием эстро-
генных препаратов и оральных контрацептивов [Подымова
C. Д., 2005; Alponat A. et al., 1997].

Конкременты желчного пузыря и желчевыводящих путей

составляют морфологический субстрат  Ж К Б . Традиционно
выделяют следующие типы желчных камней: холестериновые
(80—90% общего количества) и пигментные. Последние, в
свою очередь, делятся на черные пигментные камни (10—20%
желчных камней) и коричневые, состоящие из билирубината
кальция (10—20% камней желчных протоков).

Однако чаще всего встречаются смешанные камни. Основ­

ным местом образования желчных конкрементов является

желчный пузырь, реже желчевыводящие протоки. Выделяют
три основные причины их образования:

— нарушение обмена веществ;
— воспалительные изменения эпителия желчного пузыря;
— застой желчи.
При нарушении обмена веществ основное значение имеет

изменение пропорциональных соотношений в желчи холесте­
рина, фосфолипидов (лецитина) и желчных кислот. Длитель-

т

ный застой желчи играет значительную роль в литогенезе —
способствует кристаллизации составных частей будущего кон­
кремента, затрудняет эвакуацию преципитата желчи из про­
света пузыря. Кроме того, при холестазе повышается концен­
трация холестерина, билирубина, кальция, что увеличивает
литогенность желчи [Мараховский Ю. X., 1994].

Микроповреждения стенки желчного пузыря также имеют

немаловажное значение в генезе  Ж К Б . У большинства больных
за счет дуоденостаза желчь инфицируется из двенадцатиперст­
ной кишки восходящим путем, что приводит к повреждению
стенки желчного пузыря, слущиванию ее эпителия. При этом
возникают так называемые первичные ядра преципитации

(бактерии, комочки слизи, клетки эпителия), которые состав­

ляют основу для выпадения в виде кристаллов составных частей
желчи, находившихся до этого в коллоидном состоянии. Кроме
того, повреждение стенки желчного пузыря нарушает процесс

всасывания жидких компонентов желчи, изменяет их физико-
химическое соотношение, увеличивает ее вязкость, что способ­
ствует камнеобразованию [Устинов Г. Г., Шойхет Я. Н., 1997].

Традиционная нативная МРТ обеспечивает визуализацию

желчного пузыря и элементов протоковой системы, позволяет

оценить интенсивность сигнала от желчи и по соотношению
этих показателей на Т

г

 и Т

2

-ВИ судить о концентрационной

функции желчного пузыря, выявить крупные камни в желче­
выводящих путях [Ратников В. А., 2003]. Однако большинство
авторов, изучавших проблему лучевой диагностики  Ж К Б , еди­
ны во мнении, что наиболее эффективной методикой оценки
диаметров и конфигурации желчных протоков, а также выяв­
ления мелких дефектов наполнения желчевыводящих путей
является бесконтрастная МРХГ [Ратников В. А., 2002; Иван-
чиков А. А., 2004; Осипова Н. Ю. и др., 2004].

В соответствии с естественным течением заболевания диаг­

ностические возможности МРХГ рассмотрены применительно
к двум формам течения  Ж К Б — с отсутствующими клиниче­
скими проявлениями (камненосительство, или холецистоли-

тиаз) и с наиболее частыми осложнениями (острым кальку-
лезным холециститом и холедохолитиазом).

4.1. Холецистолитиаз и хронический калькулезный

холецистит

Значительное число пациентов — носителей желчных кам­

ней не предъявляют специфических жалоб. Примерно у 60—
80% больных с камнями в желчном пузыре не выявляются

связанные с этим расстройства. Однако даже у этой категории
пациентов холецистолитиаз (бессимптомное наличие камней
в желчном пузыре) следует рассматривать только как период
течения  Ж К Б . Связано это с тем, что, по данным многих ав­

торов, в срок от 10 до 15 лет после первичного обнаружения

«немых» желчных камней у 30—50% больных развиваются

другие клинические формы течения и осложнения  Ж К Б . При
этом вероятность развития серьезных осложнений при камне-

носительстве возрастает на 3—5% ежегодно [Логинов А. С,
2001].

Общим признаком латентной бессимптомной формы (хо-

лецистолитиаза) и первично хронического калькулезного хо­
лецистита является наличие камней в желчном пузыре. Опи­

сание естественного клинического течения  Ж К Б затрудняет­
ся следующими обстоятельствами. Во-первых, многие сим­
птомы, такие, как метеоризм, тошнота, неустойчивый стул,
чувство тяжести в правом подреберье, непереносимость жир­
ной пищи и чувство горечи во рту, являются неспецифич­
ными и встречаются у пациентов с желчными камнями с та­
кой же частотой, что и у практически здоровых людей. Во-
вторых, данные объективного обследования, а именно нали­
чие локальной болезненности при глубокой пальпации в
правом подреберье, также малоспецифичны и зависят от об­
щего состояния организма и наличия сопутствующих заболе­
ваний.

Поэтому более четкой дифференцировке этих двух погра­

ничных вариантов течения  Ж К Б способствуют глубокий ана­

лиз клинических проявлений и результаты лучевых методов

исследования, позволяющие при хроническом калькулезном

холецистите выявить структурные изменения желчного пу­
зыря.

Типичным клиническим симптомом  Ж К Б считается желч­

ная (печеночная) колика, характеризующаяся сильными боля­
ми продолжительностью от 15 мин до 5 ч, локализующимися
в эпигастральной области, правом подреберье, иногда ирра-

диирующими в спину. Следует подчеркнуть, что в случае ти­

пичной желчной колики речь идет не о ритмически усили­
вающейся или ослабевающей боли, а о продолжительной,

достаточно интенсивной боли. Желчная колика, продолжаю­

щаяся более 5 ч, должна рассматриваться как фактор риска в

развитии осложнений заболевания.

Утверждение о том, что «один раз колика — колики все­

гда», в настоящее время пересмотрено. Сейчас принято счи­

тать, что если в течение 5 лет после первой колики у больного
не отмечено повторных аналогичных болевых приступов, то

70

его относят к пациентам, у которых клинические проявления
заболевания отсутствуют.

Клинико-лабораторные показатели при бессимптомном

носительстве камней желчного пузыря и при хроническом
калькулезном холецистите неспецифичны. При частых желч­
ных коликах в клиническом анализе крови может отмечаться
незначительный лейкоцитоз и тенденция к повышению СОЭ.

В биохимическом анализе выявляется тенденция к повыше­
нию уровня щелочной фосфатазы и гамма-глютамилтранспеп-

тидазы, увеличение активности аланинаминотрансферазы

(АЛТ), аспартатаминотрансферазы (ACT).

К микроскопическим признакам заболевания следует отне­

сти наличие мелких кристаллов в пузыре, при хроническом
калькулезном холецистите — умеренные фиброзные измене­
ния стенки желчного пузыря.

Дифференциальную диагностику хронического калькулезно-

го холецистита следует проводить с гиперпластическим холеци-
стозом (холестерозом, аденомиоматозом желчного пузыря) и ра­

ком желчного пузыря, а также острым калькулезным холецисти­

том, поскольку тактика ведения этих групп больных различна.

Структурные изменения желчного пузыря при хрониче­

ском калькулезном холецистите позволяют выявить лучевые
методы исследования.

При традиционном рентгенологическом обследовании кон­

кременты желчного пузыря определяются при наличии в них

достаточного количества солей кальция (не более чем в 15—

20% случаев), при этом оценить состояние стенки органа и
его форму не представляется возможным. При ГБСГ желчный
пузырь в течение 1 ч, как правило, не визуализируется, его
изображение появляется на 3—4-м часе исследования. При
пероральной холецистографии изображение желчного пузыря
слабое или практически отсутствует, в нем могут выявляться
только крупные (не менее 3 см) дефекты наполнения.

УЗИ в настоящее время является наиболее доступным вы­

сокоинформативным методом выявления камней в желчном
пузыре. Типичный ультразвуковой признак холецистолитиаза
без клинических проявлений — наличие одного или множест­
венных эхопозитивных включений в просвете пузыря с незна­
чительной акустической тенью, перемещающихся в полости
органа при изменении положения тела. При этом утолщение

и деформации стенок желчного пузыря, а также нарушение их
кровоснабжения по данным допплерографии отсутствуют,

размеры пузыря практически не изменены.

При хроническом калькулезном холецистите по данным

УЗИ камни имеют четкую акустическую тень и перемещаются

71

Т а б л и ц а 4. Параметры желчного пузыря у больных хроническим

калькулезным холециститом (ХКХ), X + ш

х

, см

Параметры желчного пузыря

ХКХ

Контрольная группа

Длина

7,63 ± 0,58**

6,3 ± 0,17

Высота

2,96 ± 0,48*

2,37 ± 0,08

Ширина

2,88 ± 0,34*

2,36 ± 0,1

Толщина стенки

0,53 ± 0,09***

0,31 ± 0,01

П р и м е ч а н и е . *р < 0,05 при сравнении двух групп; **р < 0,01;

***р < 0,001.

в просвете пузыря при полипозиционном исследовании. До­
полнительно выявляется неравномерное утолщение стенок

желчного пузыря (более 4 мм) и их разнообразные деформа­

ции (перетяжки, перегибы), сочетающиеся со снижением со­
кратительной активности органа и изменением кровоснабже­
ния стенки пузыря. В полости пузыря в 10—15% случаев оп­

ределяется неоднородная эхогенность желчи по типу «сладж-

феномена».

Важным отличительным признаком холецистолитиаза и

хронического калькулезного холецистита является их мозаич-
ность, т. е. изменяемость эхографической картины в зависи­
мости от положения тела: камни смещаются, не фиксированы
в области шейки и пристеночно.

Существенным диагностическим ограничением УЗИ явля­

ются сложности визуализации пришеечной области органа и
пузырного протока. Несмотря на это, общая точность УЗИ в

диагностике холецистолитиаза и хронического калькулезного

холецистита высока и достигает 90—95%.

Применение КТ в выявлении холецистолитиаза и хрониче­

ского калькулезного холецистита не дает преимуществ по
сравнению с УЗИ. Это объясняется тем, что только каждый
седьмой камень желчного пузыря может быть выявлен при
помощи КТ, а оценка состояния стенки органа при КТ за­

труднена из-за недостаточной контрастности мягких тканей.

К преимуществам МРТ следует отнести высокую тканевую

контрастность и возможность получения изображений в лю­
бой проекции. Сведения о параметрах желчного пузыря у
больных хроническим калькулезным холециститом по данным
М Р Т и МРХГ представлены в табл. 4.

Основным симптомом холецистолитиаза при МРХГ явля­

ется дефект наполнения желчного пузыря при отсутствии из­
менений его стенки (рис. 35, а, б). Анализ формы желчного
пузыря показал, что у большинства больных хроническим
калькулезным холециститом (80—90%) имели место его де-

7 2

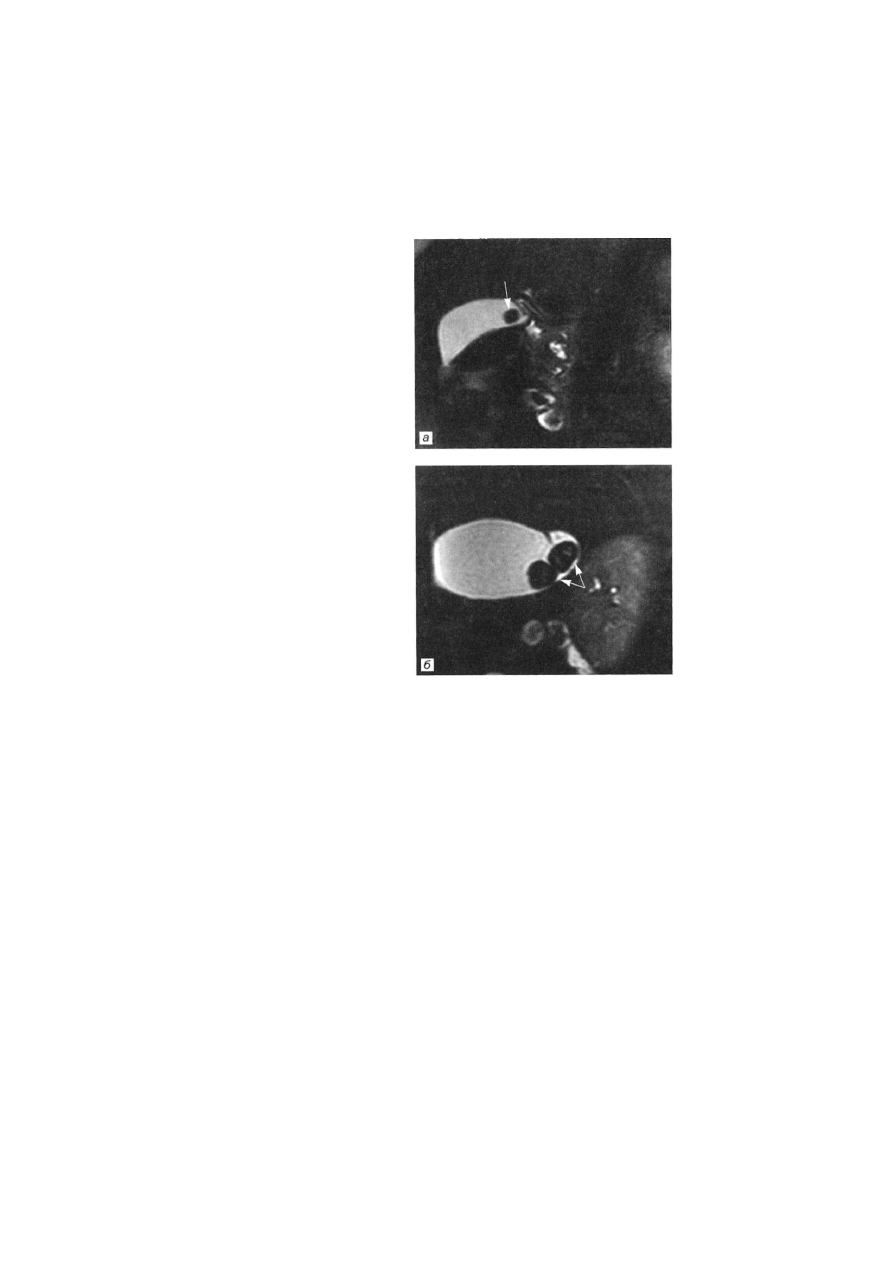

Рис. 35. Холецистолитиаз. Форма желчного
пузыря и его стенка не изменены. HASTE
МРХГ, тонкие срезы.

а —единичный камень желчного пузыря средней

плотности (указан стрелкой, интенсивность сиг­
нала от него однородная); б — два камня желчно­
го пузыря с мягкими камнями (указаны стрелка­
ми, сигнал от них неоднородно повышен).

формации. При этом в области шейки они выявляются у 60%,

в области тела — у 20% и в области дна — у 17% больных. Со­
четание деформаций в различных отделах органа определяется
в 10—15% случаев (рис. 36, а—в). При длительно текущем
хроническом калькулезном холецистите с частыми рецидива­
ми, имеющем место у 10—15% больных, в просвете пузыря
выявляется неоднородная желчь (рис. 37, а, б) и определяется
значительное уменьшение размеров органа (так называемый
«сморщенный» желчный пузырь) (рис. 38, а—г).

73

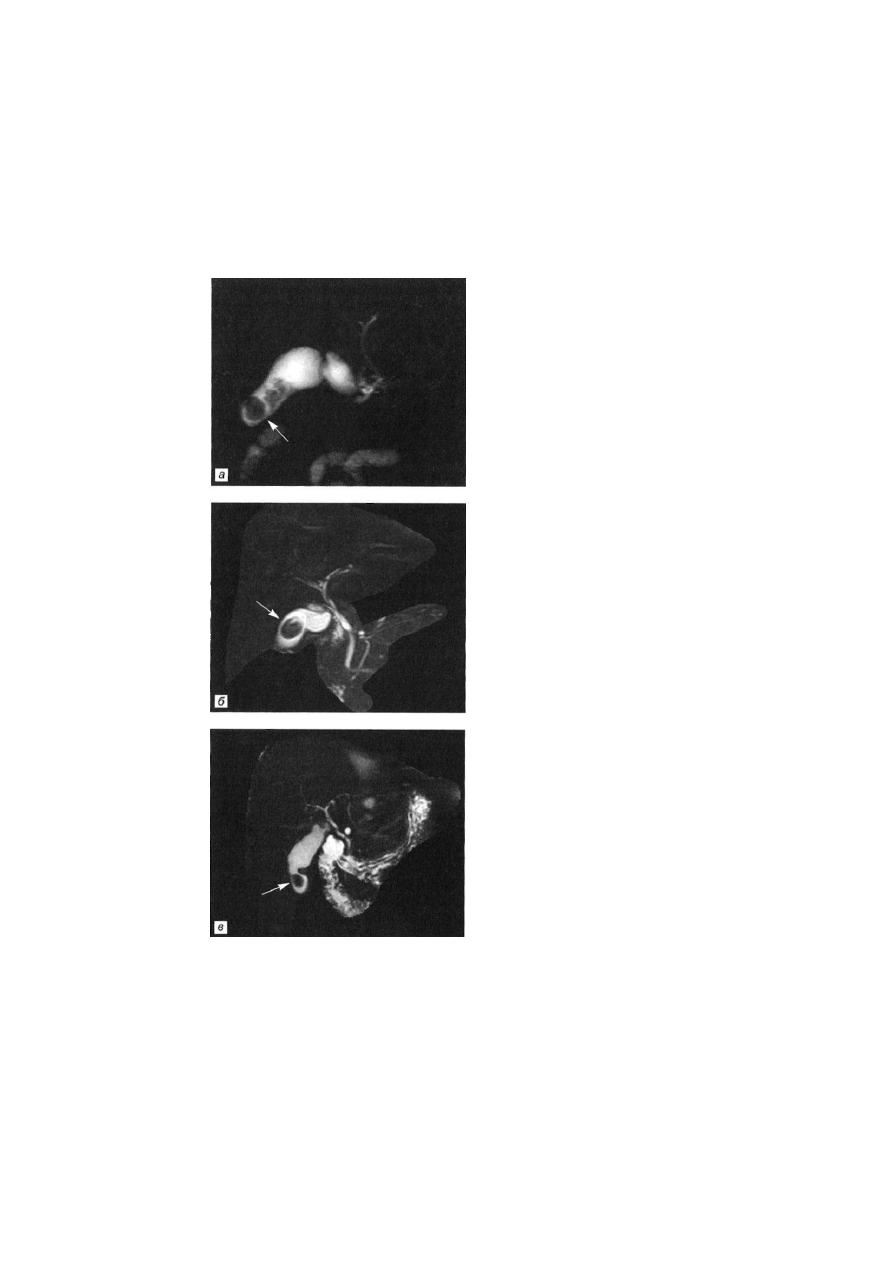

Рис. 36.  Ж К Б , хронический
калькулезный холецистит. Оп­

ределяется наличие дефектов
наполнения желчного пузыря,
на фоне которых визуализиру­
ются утолщение стенки и де­
формация органа.

а —единичный камень желчного
пузыря в области дна с неоднород­
ным сигналом от желчи, деформа­
ция органа в области тела, МРХГ
по методике толстого блока; б —
единичный камень желчного пузы­
ря в области дна, деформация орга­
на в шейке и теле, 3D МРХГ; в —
единичный камень желчного пузы­
ря, фиксированный в области дна,

деформация органа в дне, 3D

МРХГ. Камни указаны стрелками.

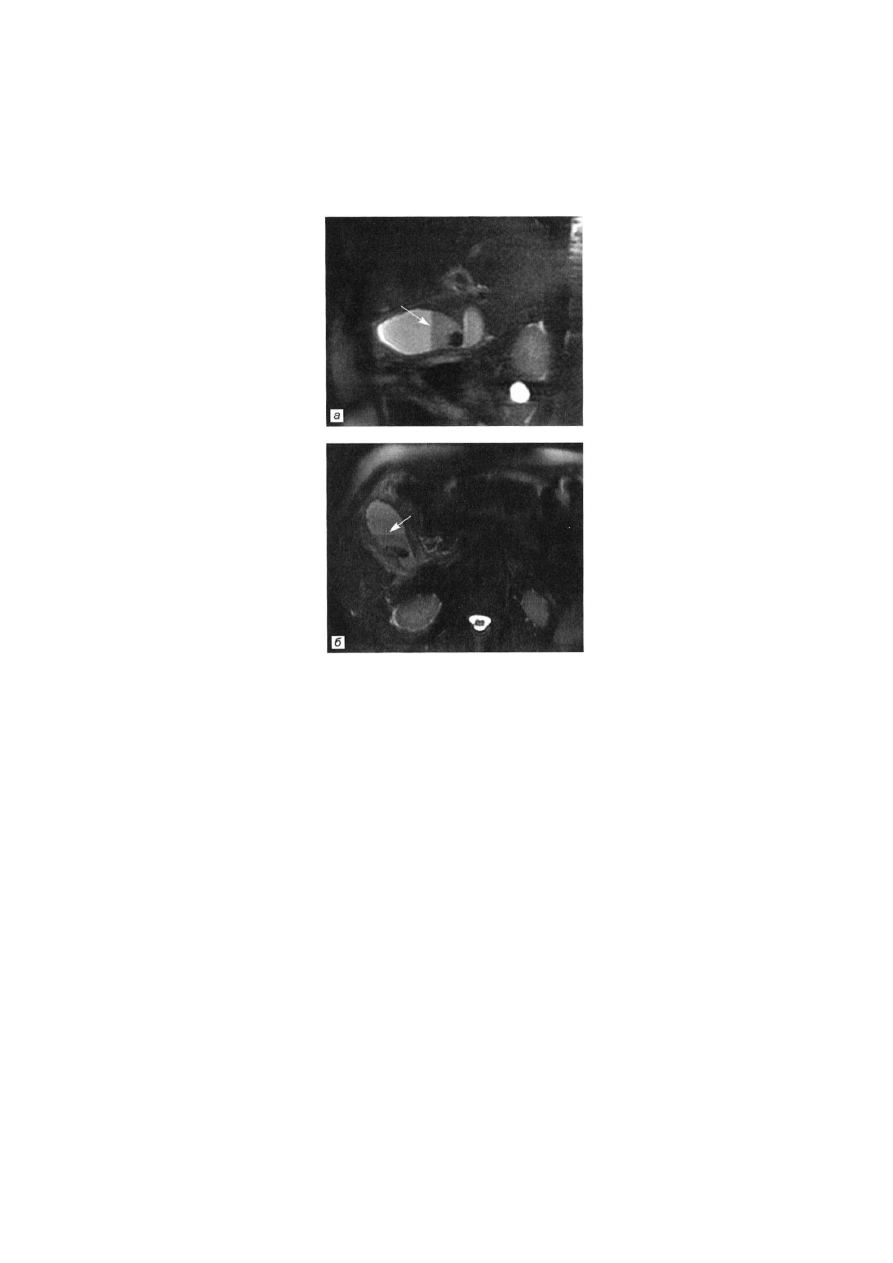

Рис. 37. Больной Н., 75 лет. Диагноз:  Ж К Б ,

хронический калькулезный холецистит в
фазе обострения. Определяется единичный
камень в теле желчного пузыря, фиксиро­
ванный в области деформации, стенка пу­
зыря утолщена. Визуализируется «сладж-
феномен» в желчи с характерным горизон­
тальным уровнем (указан стрелками).

а — HASTE МРХГ, тонкий срез в сагиттальной

плоскости; б — HASTE МРХГ, тонкий срез в ак­

сиальной плоскости.

75

Рис. 38.  Ж К Б , хронический калькулезный

холецистит. На фоне длительно текущего
воспалительного процесса отмечаются
утолщение и деформация стенки с умень­
шением объема желчного пузыря.

а — при сохраненной длине поперечный размер
органа уменьшен, HASTE МРХГ, тонкий срез;
б — выраженная деформация органа в теле и
шейке, уменьшены размеры желчного пузыря,

HASTE МРХГ, тонкий срез.

76

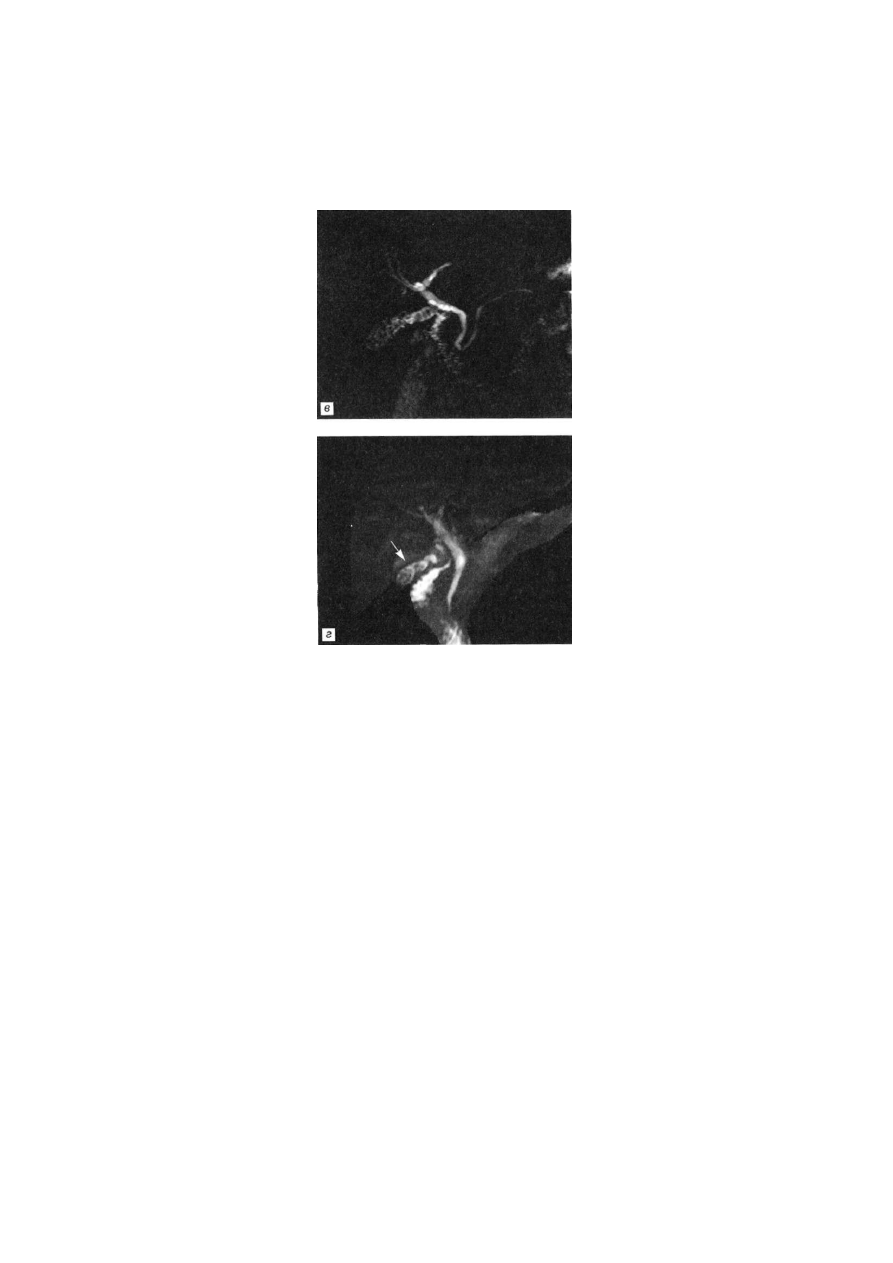

Рис. 38.  П р о д о л ж е н и е .

в — множественные камни желчного пузыря,
объем органа уменьшен, свободная желчь в нем
практически отсутствует, 3D МРХГ; г— множе­
ственные камни желчного пузыря, объем органа
также резко уменьшен, определяется паравези-

кальпый отек как признак обострения процесса
(указан стрелкой), 3D МРХГ, прицельная MIP-
рсконструкция.

77

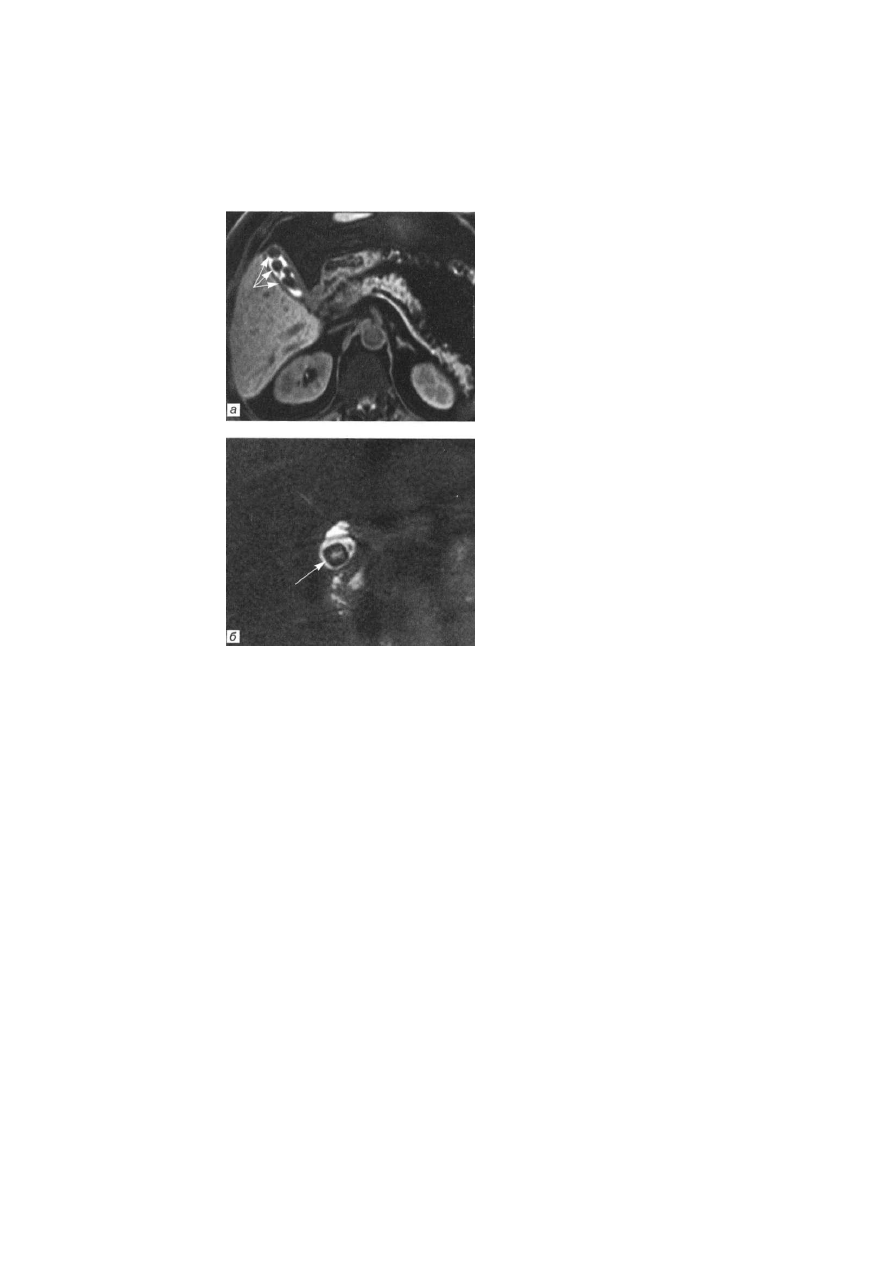

Рис. 39.  Ж К Б , хронический калькулезный

холецистит.

а — отмечается наличие множественных дефектов
наполнения желчного пузыря (указаны стрелка­

ми), интенсивность сигнала от которых однород­
но низкая (плотные пигментные камни), стенка
пузыря утолщена, интенсивность сигнала от жел­

чи снижена (признак дисхолии), Т,-ВИ с подав­
лением сигнала от жировой ткани, аксиальная

плоскость; б —единичный камень (указан стрел­
кой) полигональной формы с неоднородно повы­
шенной интенсивностью сигнала в центре (не­
плотный камень с высоким содержанием холе­

стерина), HASTE МРХГ, тонкий срез, косая ко-
ропальная плоскость.

Анализ Т,- и Т

2

-ВИ

позволил также по ха­

рактеру интенсивности
сигнала высказать пред­
положения о типе кам­
ней, подтвердившиеся
при холецистэктомии
(рис. 39, а, б).

За счет возможности

получения полипозици­
онных тонких срезов при

МРХГ удается верифицировать мелкие камни желчного пузы­

ря (размером около 2 мм), в том числе в области шейки и пу­
зырного протока (рис. 40). Также методика позволяет оценить
состояние желчных протоков, исключить наличие осложне­
ний заболевания, что важно в тактике ведения больных. Изу-

78

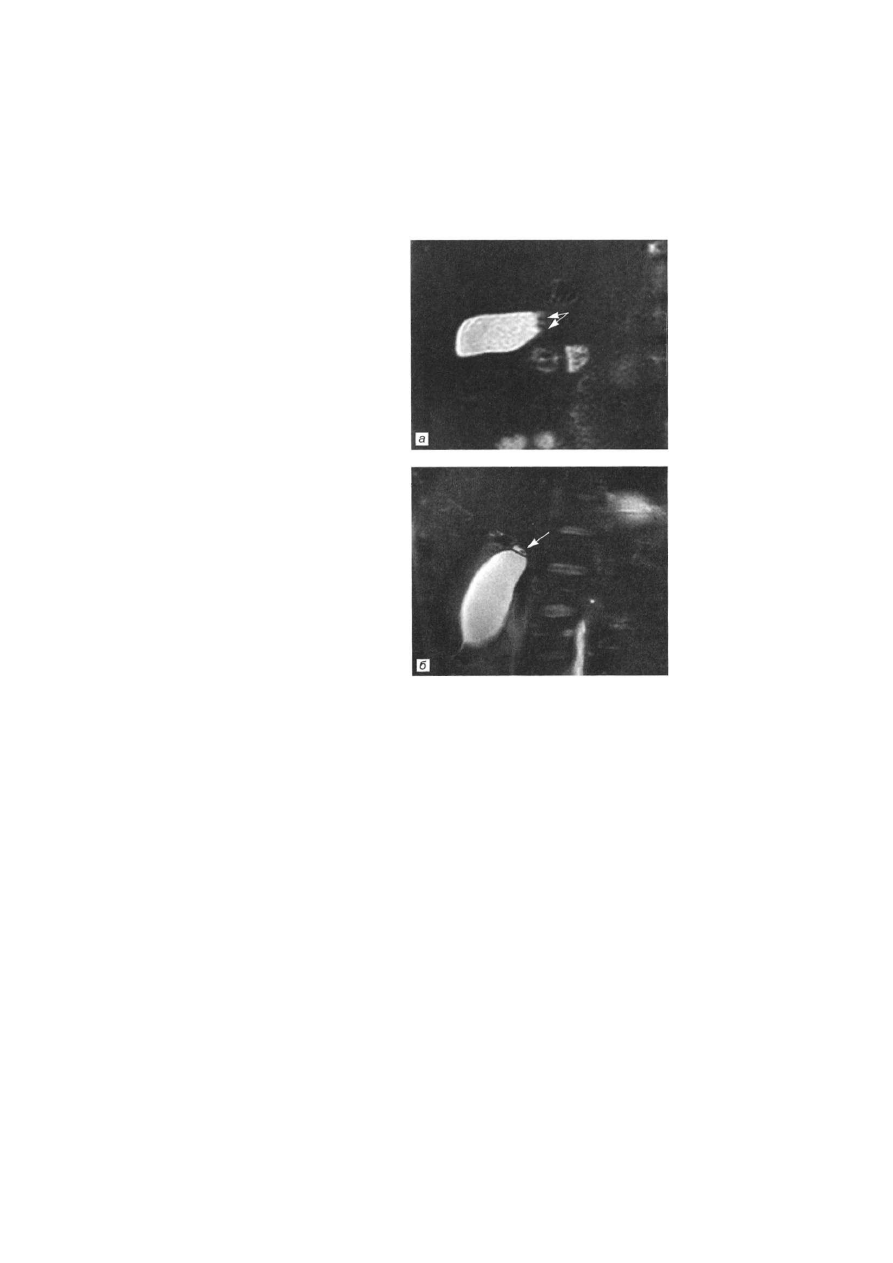

Рис. 40.  Ж К Б , хронический калькулезный

холецистит.

а — визуализируются два мелких дефекта напол­
нения желчного пузыря в области воронки (ука­
заны стрелками), HASTE МРХГ, тонкий срез в
сагиттальной плоскости; б — определяется еди­
ничный мелкий камень в пузырном протоке
(указан стрелкой), HASTE МРХГ, тонкий срез

вдоль шейки желчного пузыря.

чение состояния желч­
ных протоков у больных
хроническим калькулез-

ным холециститом по

данным МРХГ показало

увеличение диаметров

внутри- и внепеченочных желчных протоков практически в

1,5 раза по сравнению с нормой. Наиболее значимое расши­

рение определяется в долевом и сегментарных протоках пра­

вой доли, ОПП и ОЖП (до его средней части включительно)
(р < 0,001).

Общая точность МРХГ в диагностике холецистолитиаза и

хронического калькулезного холецистита при наличии мелких

камней (диаметром до 0,5 см) недостаточно велика и находит­
ся в пределах 80—95%. При наличии камней размером более
0,5 см точность МРХГ достигает 100%.

79

4.2. Острый калькулезный холецистит

Обострение воспалительного процесса в пузыре возникает

примерно у 25% больных хроническим калькулезным холеци­
ститом. Принято считать, что острый воспалительный про­
цесс в желчном пузыре возникает лишь при нарушении отто­
ка желчи и повышении внутрипузырного давления до 200—
300 мм вод. ст. (в 95% случаев за счет блокады шейки или пу­
зырного протока конкрементом). При этом дополнительными
причинами обострения процесса служат микрофлора в про­
свете пузыря и растяжение пузыря с вторичной ишемией его
стенки. Отрицательно влияет также протеолитическое дейст­
вие панкреатического сока на слизистую оболочку пузыря при
панкреатобилиарном рефлюксе.

Острый калькулезный холецистит относят к одному из

наиболее частых осложнений  Ж К Б . Как правило, пациентов с
острым калькулезным холециститом беспокоит выраженный
болевой синдром с локализацией боли в правом верхнем
квадранте живота, иррадиацией в правую лопатку и ключицу,
в мечевидный отросток. Боли имеют отчетливую связь с по­
грешностями диеты (приемом жирной пищи), у большинства
больных сочетаются с повышением температуры тела до суб-
фебрильных или фебрильных цифр и умеренной желтухой.
Особенностью течения заболевания у лиц пожилого возраста

является стертая картина с минимальными клиническими

проявлениями.

В клиническом анализе крови определяются лейкоцитоз со

сдвигом формулы влево и повышение СОЭ. Биохимическими
маркерами заболевания являются гипербилирубинемия, пре­
имущественно за счет прямого билирубина, повышение уров­
ня щелочной фосфатазы и гамма-глютамилтранспептидазы,
увеличение активности АЛТ и ACT. Как правило, отсутствует
стеркобилин в кале, в моче увеличено содержание желчных
пигментов.

К микроскопическим признакам заболевания следует отне­

сти наличие мелких кристаллов и сладжа в пузыре, изъязвле­
ния слизистой оболочки желчного пузыря, острую полиморф­
но-ядерную лейкоцитарную инфильтрацию стенки, а также ее
бактериальную инвазию в 40—70% случаев.

Типичными УЗ-признаками острого калькулезного холеци­

стита являются увеличение размеров желчного пузыря, утол­
щение его стенок (более 0,4 см) и их двойной контур за счет
отека, застойная желчь в полости пузыря («сладж-феномен»).
Специфическим симптомом заболевания считают наличие
вколоченного (неподвижного при изменении положения тела)

80

Рис. 41. Больной К., 49 лет. Ди­

агноз:  Ж К Б , острый калькулез­
ный холецистит. Визуализиру­
ется дефект наполнения желч­
ного пузыря (указан стрелкой)

в области тела с признаками
паравезикального отека, утол­
щением, слоистостью и дефор­
мацией стенки желчного пузы­

ря, HASTE МРХГ, тонкий срез

в сагиттальной плоскости.

камня в устье пузырного
протока. Общая точность
УЗ И в диагностике ост- '
рого калькулезного холе­
цистита составляет 80—85%.

Эффективность К.Т в выявлении острого калькулезного хо­

лецистита несколько ниже УЗИ (общая точность метода со­

ставляет 73—77%). Это обусловлено меньшей тканевой чувст­
вительностью и отсутствием визуализации камней с низким
содержанием солей кальция. Симптомы заболевания по дан­
ным КТ сходны с ультразвуковыми признаками и заключают­
ся в увеличении размеров желчного пузыря и утолщении его
стенок, нечеткости контуров органа, скоплении жидкости в

ложе желчного пузыря, наличии камней различной структуры

и плотности на фоне желчи и пузырьков газа в просвете и
стенке желчного пузыря. В случае осложненного течения оп­
ределяются кровоизлияния в стенку желчного пузыря, нару­
шение целостности органа (при перфорации стенки), а также
вовлечение в процесс сальника.

При традиционной МРТ также определяются увеличение

размеров желчного пузыря и наличие дефектов его наполне­
ния, интенсивность сигнала от которых зависит от химиче­
ского состава камней.

На Т

2

-ВИ отмечается повышение интенсивности сигнала

от пери пузырной жировой клетчатки. На Т,-ВИ с контраст­

ным усилением определяется симптом ободка за счет повы­
шенного накопления контрастного вещества в прилежащем

участке печени, с локальным отсутствием интенсивности сиг­

нала в области перфорации стенки.

МРХГ на фоне утолщения стенки желчного пузыря допол­

нительно позволяет выявить ее слоистость за счет интраму-
рального отека, минимальное количество свободной жидкости
в ложе желчного пузыря, а также мелкие дефекты наполнения
в просвете органа и в пузырном протоке (рис. 41, 42, а, б).
При этом соблюдение протокола исследования играет важную

6 —

 3761

81

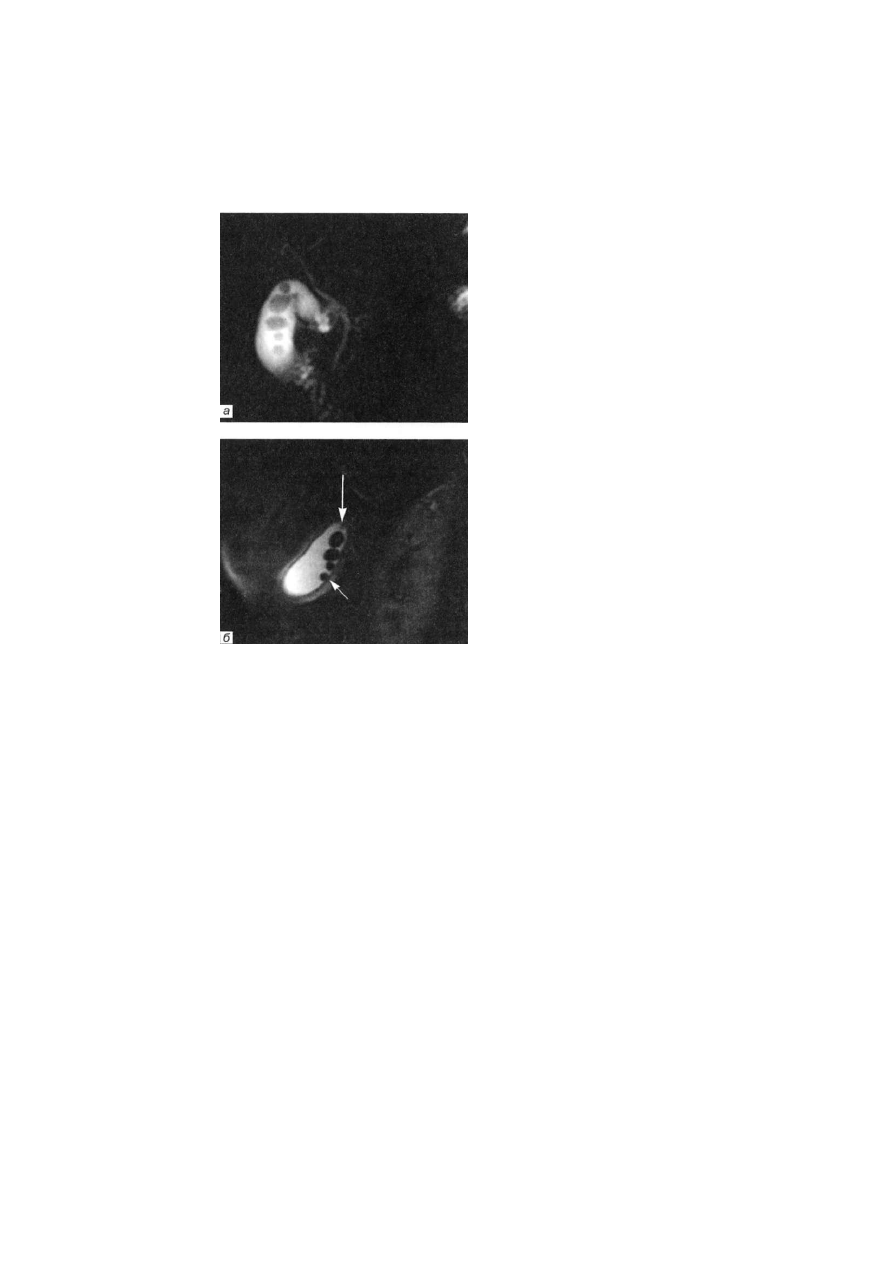

Рис. 42. Больной Р., 42 лет. Ди­

агноз:  Ж К Б , острый калькулез­
ный холецистит.

а  — М Р Х Г по методике толстого
блока: отмечаются наличие множе­
ственных дефектов наполнения
желчного пузыря, увеличение и де­
формация органа, при этом отчет­
ливо не визуализируется непосред­
ственная причина болезни, неубе­
дительно выявляются изменения
стенки; б — HASTE МРХГ, тонкий
срез: кроме множественных дефек­
тов в просвете пузыря определяется
один камень (длинная стрелка),
вклиненный в шейку, стенка пузы­
ря слоистая и отечная (короткая
стрелка).

роль: необходимо выполнять МРХГ по методике толстого
блока и тонких срезов вдоль желчного пузыря и пузырного

протока (рис. 43, а, б).

82
