Магнитно-резонансная холангиография - часть 4

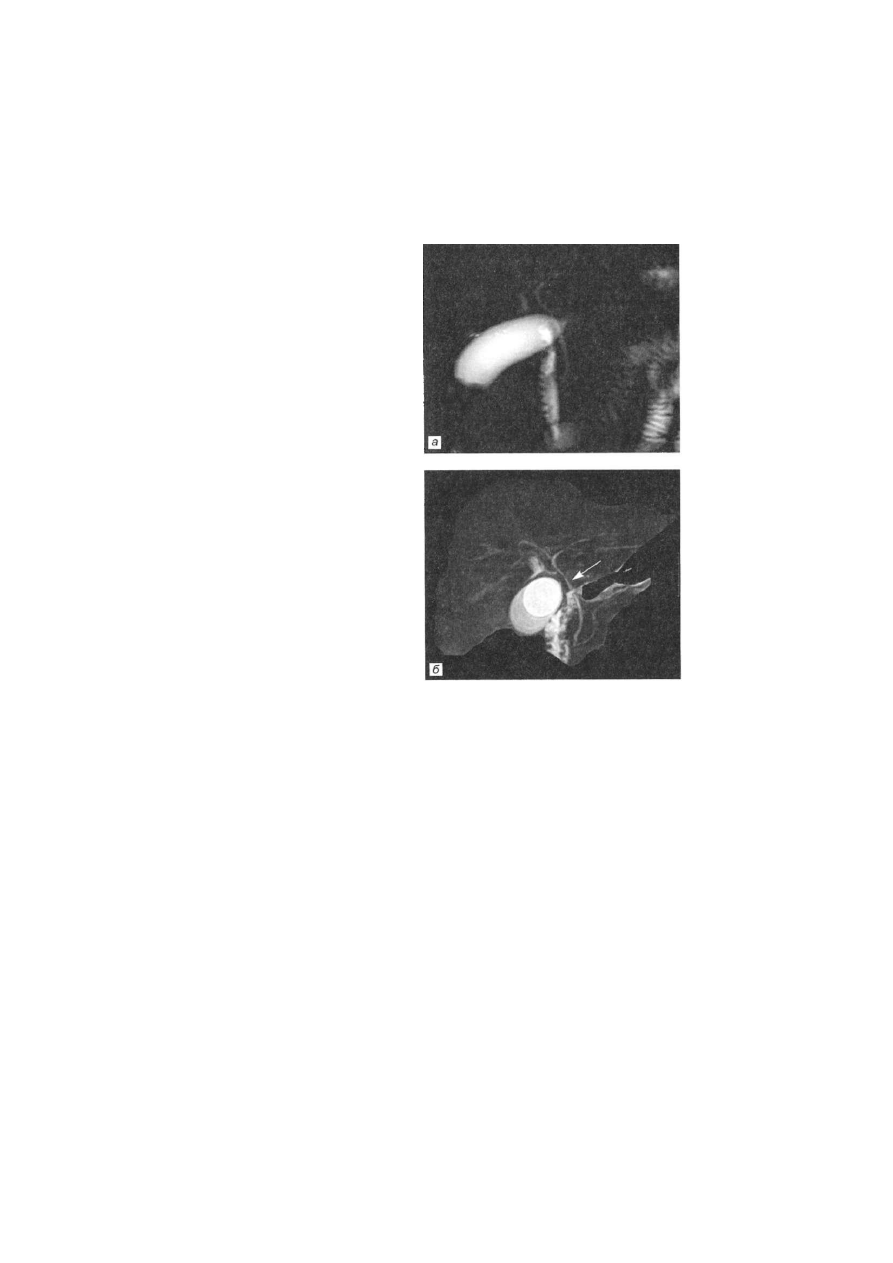

Рис. 19.  Н о р м а л ь н о е  с т р о е н и е

ж е л ч е в ы в о д я щ и х путей.

а — М Р Х Г по методике толстого
блока; б —3D МРХГ позволяет де­
тально визуализировать все отделы
ОЖП  ( у к а з а н  с т р е л к о й ) .

находится в пределах 2—4 см, а его диаметр составляет от 0,1

до 0,5 см (рис. 18, а, б).

При МРХГ все отделы ОЖП, включая интрапанкреатиче-

скую часть, в норме хорошо визуализируются, особенно на
тонких срезах и ЗО-реконструкциях (рис. 19, а, б).

51

Т а б л и ц а 1. Показатели MP-параметров желчных протоков в норме,

X ± гп

х

, см

Параметр

Значение

Диаметр сегментарных протоков 1-го порядка
Диаметр левого печеночного протока
Диаметр правого печеночного протока
Диаметр  О П П , проксимальный
Диаметр  О П П , дистальный
Длина ОПП
Диаметр ОЖП, проксимальный
Диаметр ОЖП, средняя часть
Диаметр ОЖП, дистальный
Длина ОЖП
Длина пузырного протока
Диаметр пузырного протока

0,11 ± 0,003

0,22 ± 0,01
0,21 ± 0,01
0,26 ± 0,02
0,33 ± 0,02

2,1 + 0,28

0,37 ± 0,02
0,41 ± 0,02
0,29 ± 0,01

4,7 + 0,13

1,71 ± 0,09

0,16 ± 0,01

Т а б л и ц а 2. Показатели МР-парамстров желчного пузыря в норме,

X + m

s

Параметр желчного пузыря

Значение

Длина, см

Высота, см
Ширина, см

Толщина стенки

Площадь в аксиальной плоскости, см

2

Площадь в сагиттальной плоскости, см

2

6,3 ± 0,17

2,37 ± 0,08

2,36 ± 0,1

0,31 ± 0,01

14,1 ± 1,05

13,8 ± 1,1

52

МРХГ имеет точность 95% в дифференциации расширенных и

нормальных желчных протоков. При этом важными критериями
нормального строения желчевыводящих путей являются их коли­

чественные параметры, такие как длина и диаметр. В отечествен­

ной и зарубежной литературе практически отсутствуют сведения о
них. Для разработки MP-семиотики заболеваний билиарного
тракта количественные характеристики желчевыводящих путей в
норме имеют принципиально важное значение (табл. 1, 2).

Корреляционный анализ результатов исследования желч­

ных путей и показателей роста, массы и индекса массы тела
не выявил достоверной зависимости между размерами желч­
ного пузыря и пузырного протока, диаметром внутрипеченоч­
ных желчных протоков и росто-массовыми показателями.

При этом установлена достоверная (р < 0,05) отрицательная

связь средней силы между диаметром  О П П и индексом массы
тела (г = —0,413), а также аналогичная связь (г = —0,423) меж­

ду длиной тела и диаметром ОЖП в его средней части. Это

свидетельствует о том, что с увеличением роста отмечена тен­

денция к расширению  О П П и ОЖП.

3.3. Варианты развития желчевыводящих путей

в МР-изображениях

Магнитно-резонансная холангиография является эффек­

тивным методом диагностики вариантов строения желчевыво­
дящих путей. По данным ряда авторов, ее точность в визуали­
зации дополнительных печеночных протоков составляет 98%,
а в диагностике анатомических вариантов строения пузырного

протока достигает 95% [Taourel P. et al., 1996]. Рост хирурги­
ческой активности на органах гепатобилиарной системы, осо­
бенно внедрение лапароскопических методик, повысил инте­
рес хирургов и радиологов к предоперационному выявлению
особенностей строения желчевыводящих путей, являющихся
фактором риска их ятрогенных повреждений.

МРХГ позволяет оценить особенности формы и располо­

жения желчного пузыря (рис. 20, а—г). При этом наибольшее

клиническое значение имеют деформации органа, в после­

дующем часто приводящие к нарушению моторно-эвакуатор-

ной функции (рис. 21, а—г).

Анализ вариантов строения желчных протоков по данным

МРХГ подразумевает учет таких критериев, как количество

желчных протоков, их форма и варианты слияния. Опреде­
ленный клинический интерес представляют также особенно­
сти слияния ОЖП и главного панкреатического протока.

53

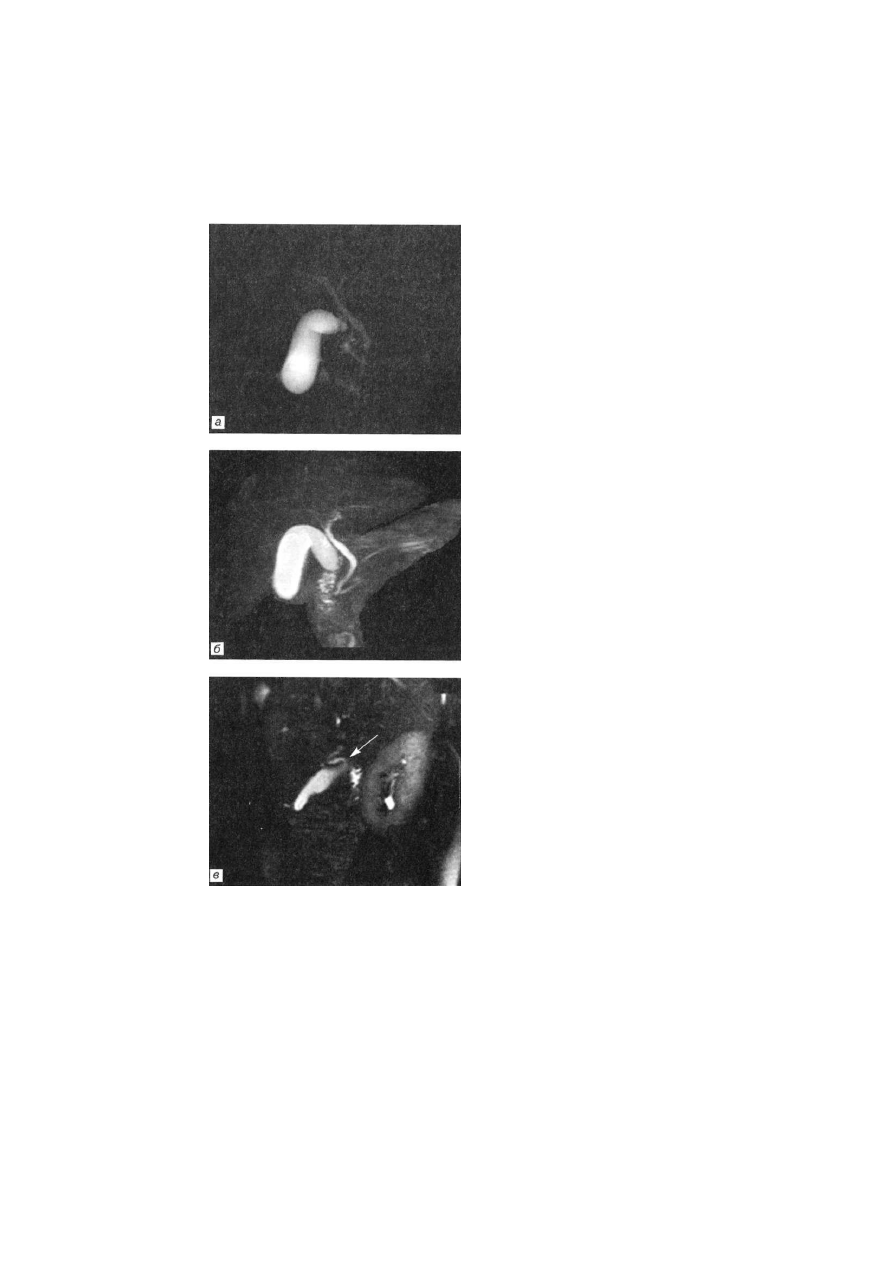

Рис. 20.  В а р и а н т ы  ф о р м ы и по­

л о ж е н и я  ж е л ч н о г о  п у з ы р я .

а — Г-образная форма желчного пу­
зыря, МРХГ по методике толстого
блока; б — N-образная форма желч­
ного пузыря, 3D МРХГ; в — S-об-
разный изгиб шейки органа (ука­
з а н  с т р е л к о й ) при его обычном
(подпеченочном) положении,
HASTE МРХГ, тонкий срез.

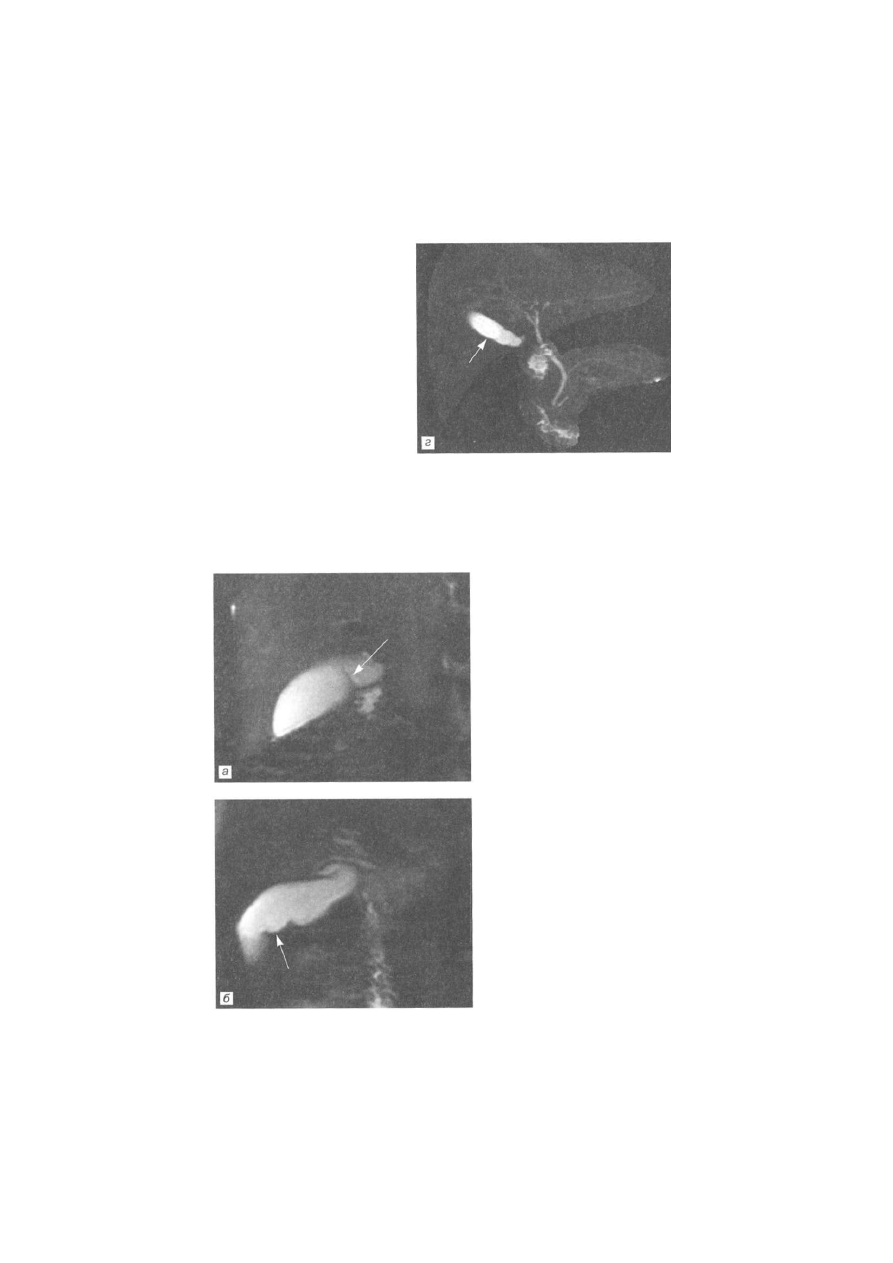

Рис. 20.  П р о д о л ж е н и е .

г — обычная овальная форма желч­
ного пузыря  ( у к а з а н  с т р е л к о й ) ,
который расположен высоко (внут­
рипеченочное положение), 3D

МРХГ.

Рис. 21.  В р о ж д е н н ы е  д е ф о р м а ­
ц и и  ж е л ч н о г о  п у з ы р я (указа­
н ы  с т р е л к а м и ) .

а — деформация в теле по типу пе­
ретяжки, HASTE МРХГ, тонкий
срез; б — деформация в дне и S-об-
разный изгиб шейки органа,

HASTE МРХГ, топкий срез.

55

Рис. 21.  П р о д о л ж е н и е .

в — S-образная деформация желч­
ного пузыря. 3D МРХГ, прицельная
Ml Р-реконструкпия; г — V-образ-

ная деформация желчного пузыря,

МРХГ по методике толстого блока.

iiiitfttHii'i"

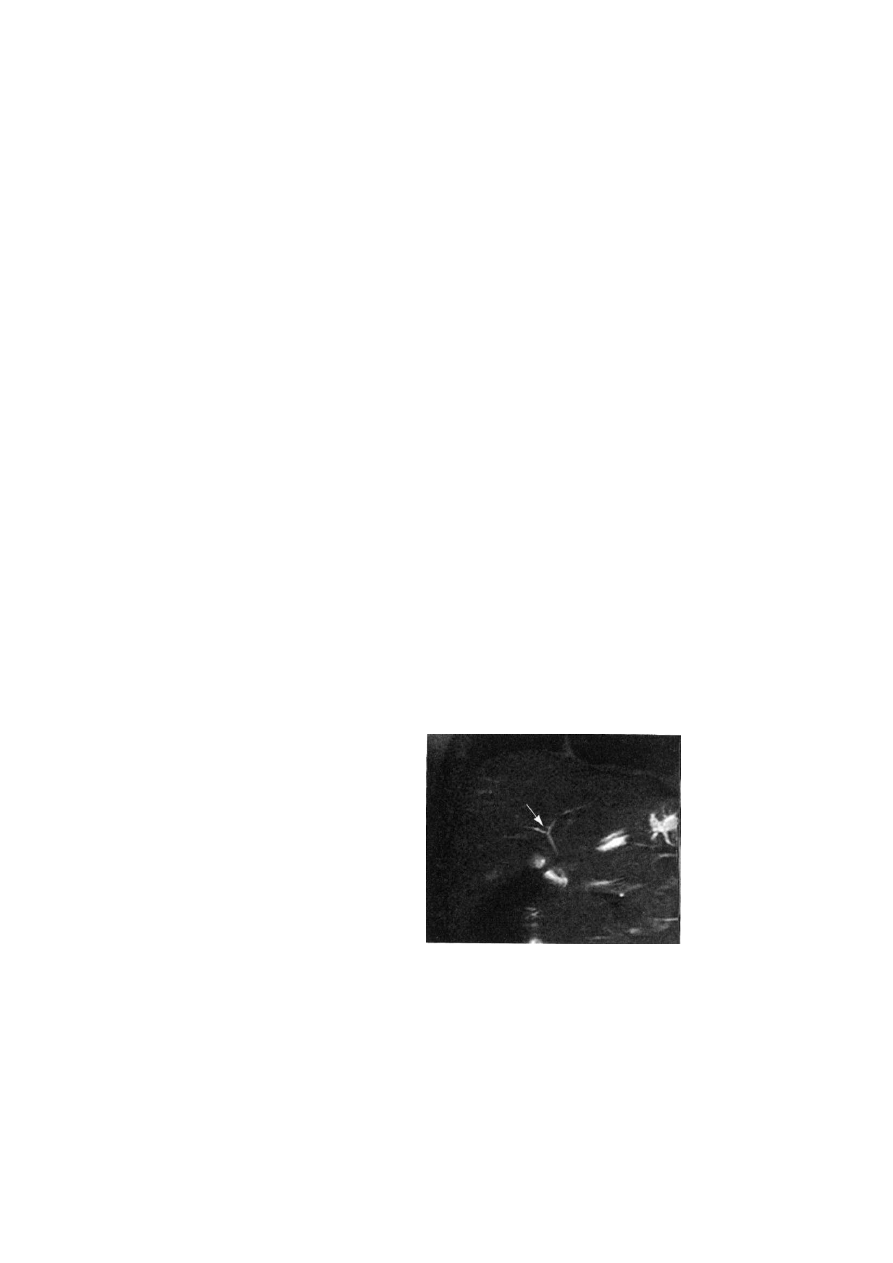

Рис. 22. Внутрипеченочное слияние пече­
ночных протоков (указано стрелкой),
HASTE МРХГ, тонкий срез.

56

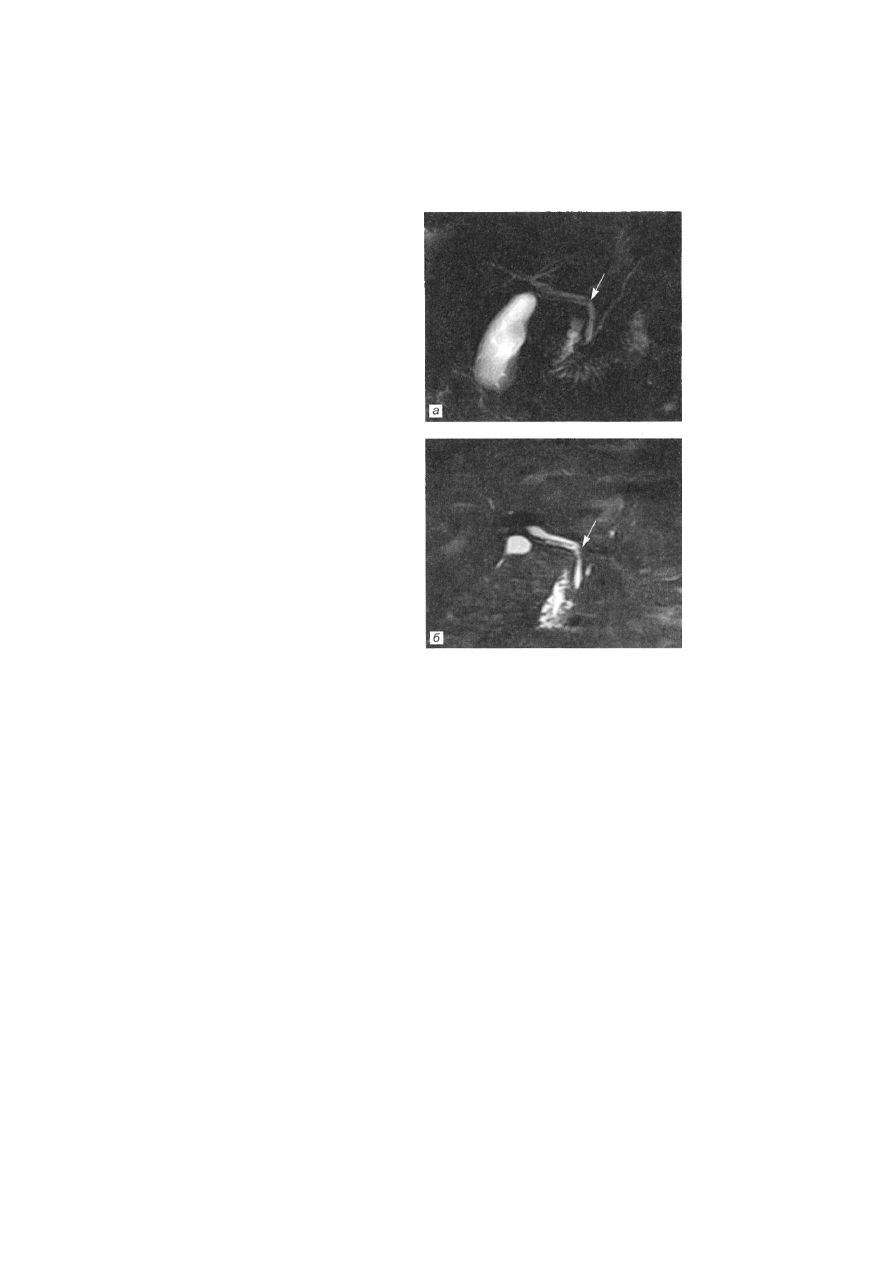

Рис. 23. Внепеченочное слияние долевых
протоков (указано стрелками).
а - HASTE МРХГ, топкий срез; б - 3D МРХГ.

Изучение результатов МРХГ в сопоставлении с данными

традиционной МРТ показало, что у большинства пациентов

имеется внутрипеченочное слияние долевых протоков (94,2%)
(рис. 22), а внепеченочное слияния отмечается значительно

реже (рис. 23, а, б).

57

Известно, что место

впадения пузырного
протока в ОПП вариа­
бельно и может нахо­

диться на высоте ворот

печени или на уровне
ампулы. Обычное слия­
ние  О П П и пузырного
протока (средней длиной

1,71 ± 0,09 см) в средней

трети гепатикохоледоха,
по данным разных авто­
ров, установлено у 75—

88,5% пациентов [Ратни­

ков В. А., 2003; Turner
М. A., Fulcher A. S.,
2001] (рис. 24, а, б).

Высокое впадение пузырного протока определяется у 3,8—

15% пациентов, что сочетается с его длиной менее 1,5 см.

Низкое впадение удлиненного пузырного протока (иногда до
7—9 см) в ОПП выявлено у 7,7—10% обследованных. При-

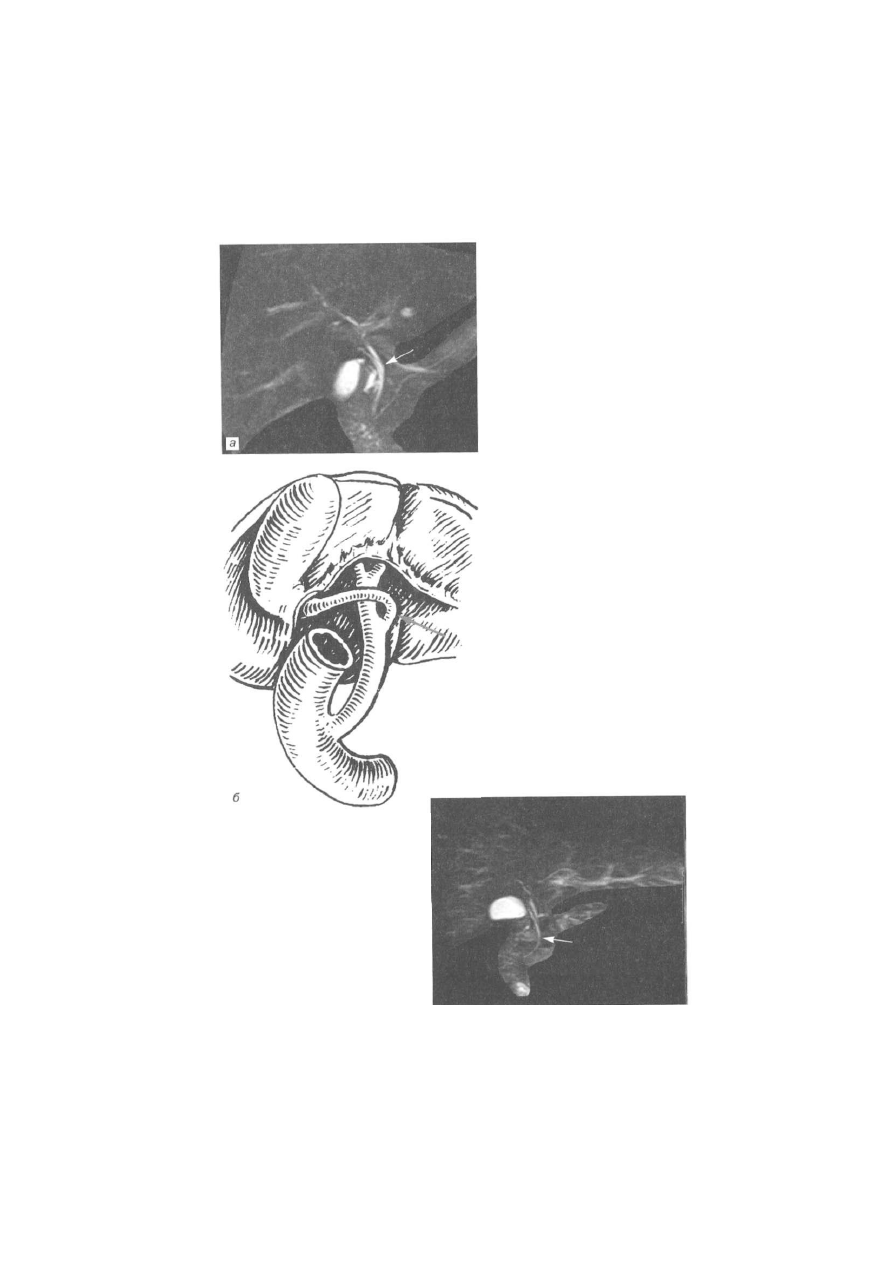

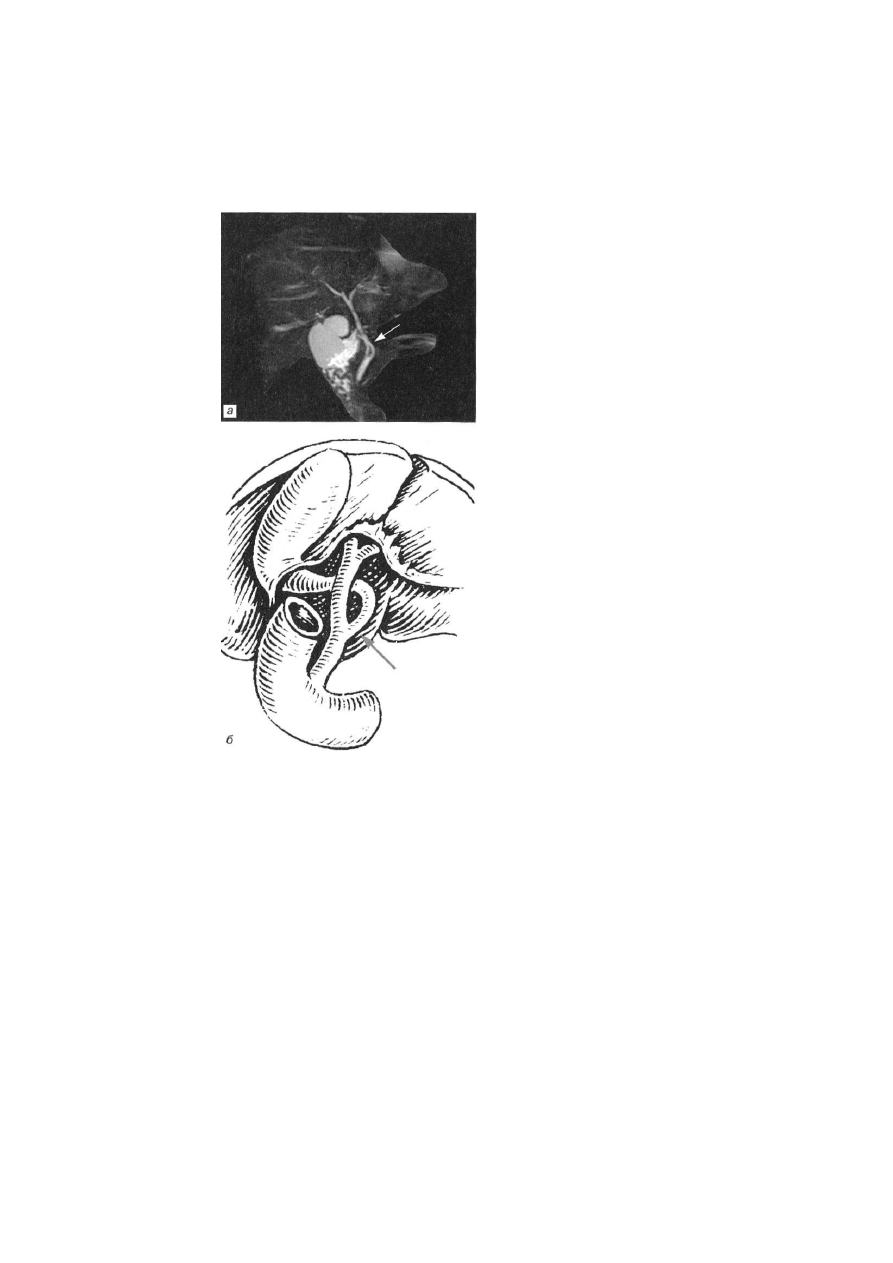

Рис. 24. Обычный вариант слияния пузыр­

ного протока и ОПП (указан стрелками).

а — МРХГ по методике толстого блока; б — схе­

матическое изображение.

5-1

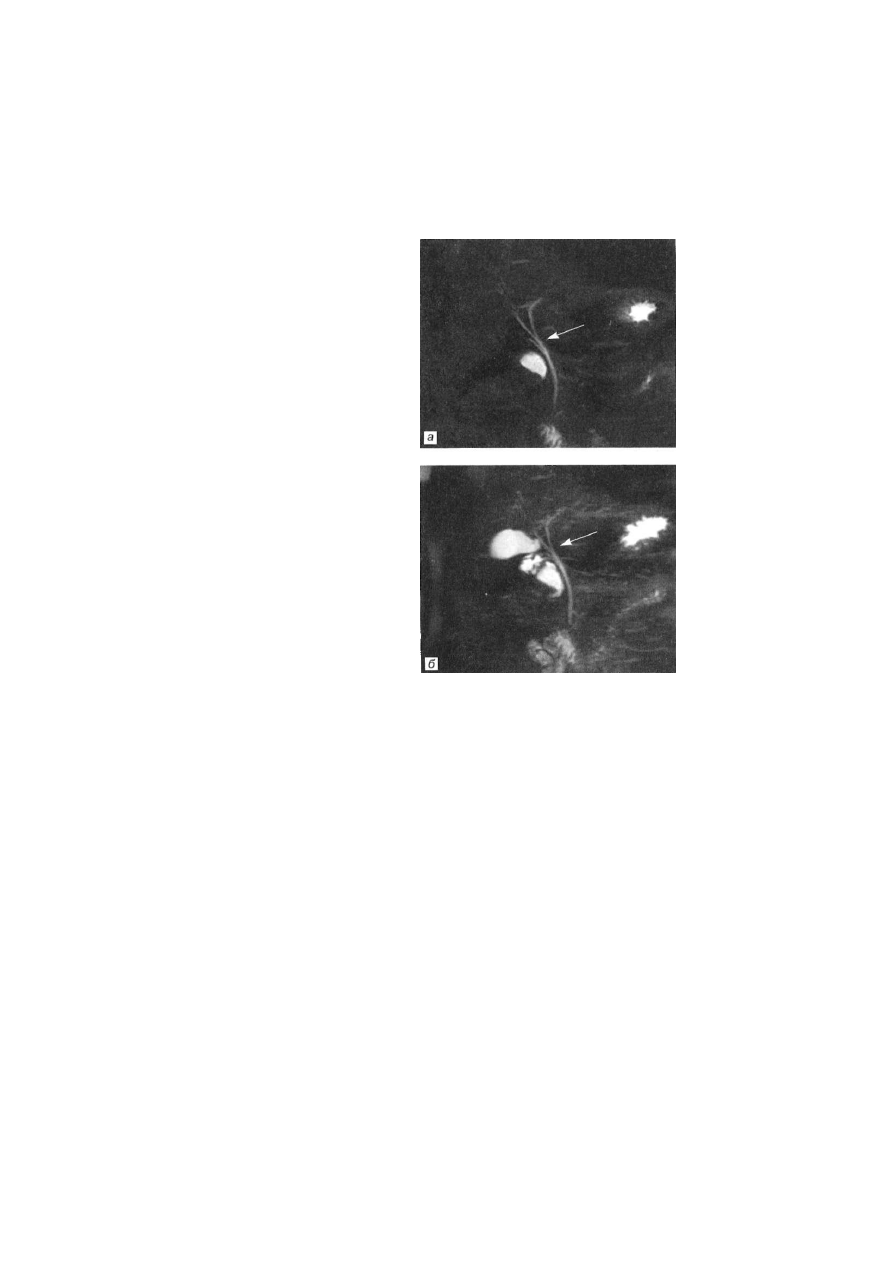

Рис. 25. Низкое слияние пузырного прото­
ка и ОПП (указано стрелками). Пузырный
проток расположен параллельно ОПП.

а — 3D МРХГ, прицельная МIP-реконструкция;

б — HASTE МРХГ, тонкий срез.

мерно у 10% обследованных пузырный проток визуализирует­
ся параллельно гепатикохоледоху (рис. 25, а, б), при этом в
каждом шестом случае расположение его имеет спиралевид­
ный характер. Такой вариант строения протоков, как левое
низкое впадение пузырного протока в ОПП, иногда представ­
ляет определенные диагностические трудности при анализе
полученных изображений, поскольку имитирует наличие де­
фекта наполнения в месте их слияния или перегородки. Диф­
ференциальной диагностике этих состояний способствует
анализ изображений, полученных с помощью TSE МРХГ и
тонких срезов HASTE МРХГ, а также изучение ЗО-реконст-
рукций области интереса (рис. 26, а, б).

5 8

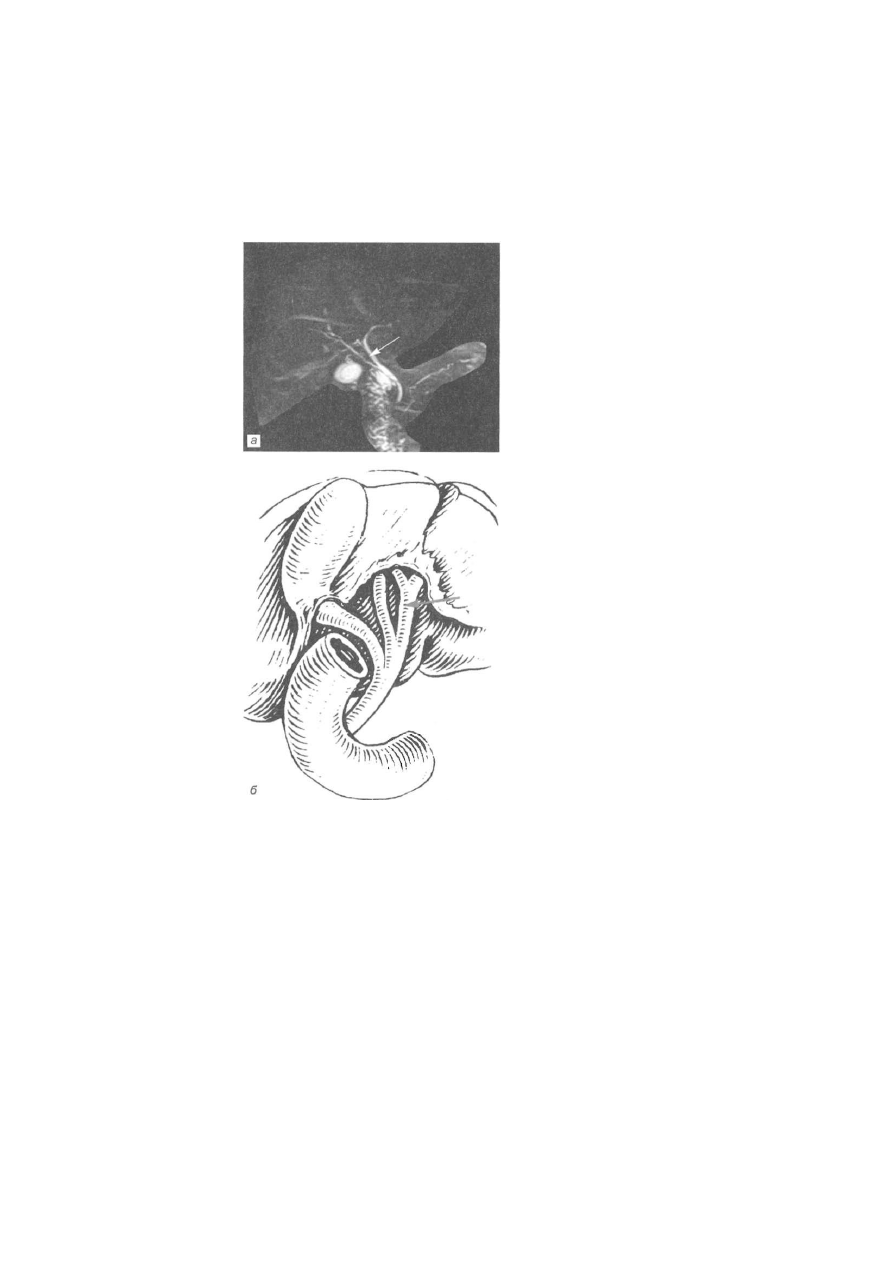

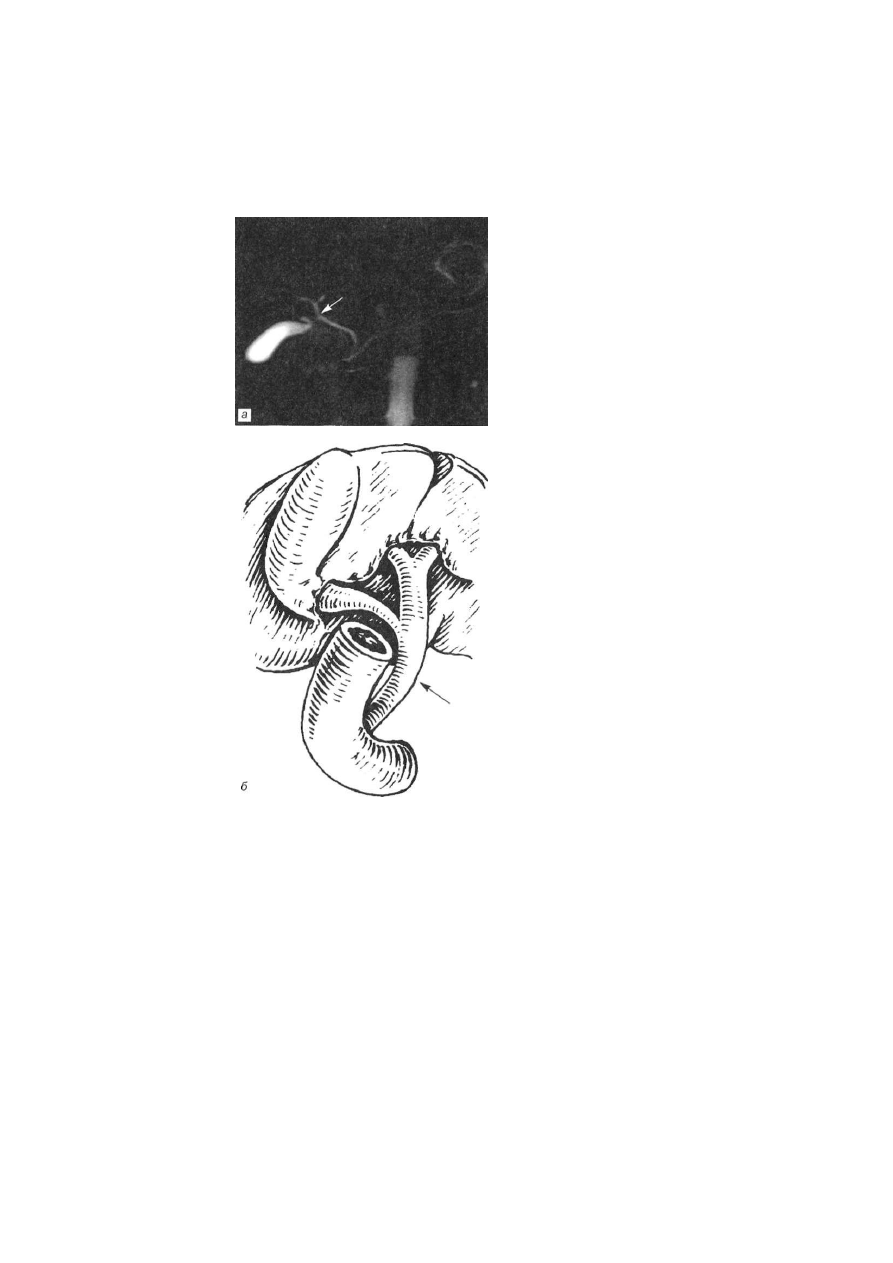

Рис. 26. Левое низкое впадение пузырного

протока в  О П П (указано стрелками).

а—3D МРХГ, прицельная МIP-реконструкция;
б — схематическое изображение.

М. A. Turner и A. S. Fulcher (2001) при комплексном луче­

вом исследовании, включавшем МРХГ, установили, что пу­
зырный проток впадает в ОПП справа в 49,9% случаев, сле­
в а — в 18,4% (рис. 27, а, б), сзади и спереди — в 31,7%
(рис. 28).

60

Рис. 28. Переднее низкое впа­

дение пузырного протока в

ОПП (указано стрелкой). 3D

МРХГ, прицельная  Ш Р - р е -
конструкция.

61

Рис. 27. Левостороннее слияние
пузырного протока и ОПП
(указано стрелками).
а  — 3 D МРХГ, прицельная MIP-pe-

копструкция; б — схематическое

изображение.

Рис. 29. Низкое впадение в ОПП добавоч­
ного правого печеночного протока (указан

стрелками).

а  — 3 D МРХГ, прицельная М1Р-реконструкция;

б — схематическое изображение.

Рис. 30. Добавочный правый печеночный
проток (указан стрелками) впадает в пу­
зырный проток.
а — HASTE МРХГ, топкий срез; б — схематичес­

кое изображение.

Дополнительные желчные протоки клинически обычно не

манифестируют, однако представляют собой большие сложно­
сти при анализе полученных изображений и являются потен­
циальным источником ятрогенных повреждений при опера­
циях на билиарном тракте. МРХГ позволила выявить доба­
вочный печеночный проток правой доли в 17,3%, левой до­

л и — в 5,8% случаев (рис. 29, а, б). Примерно у 2% пациентов
дополнительный правый печеночный проток впадал в пузыр­

ный проток (рис. 30, а, б).

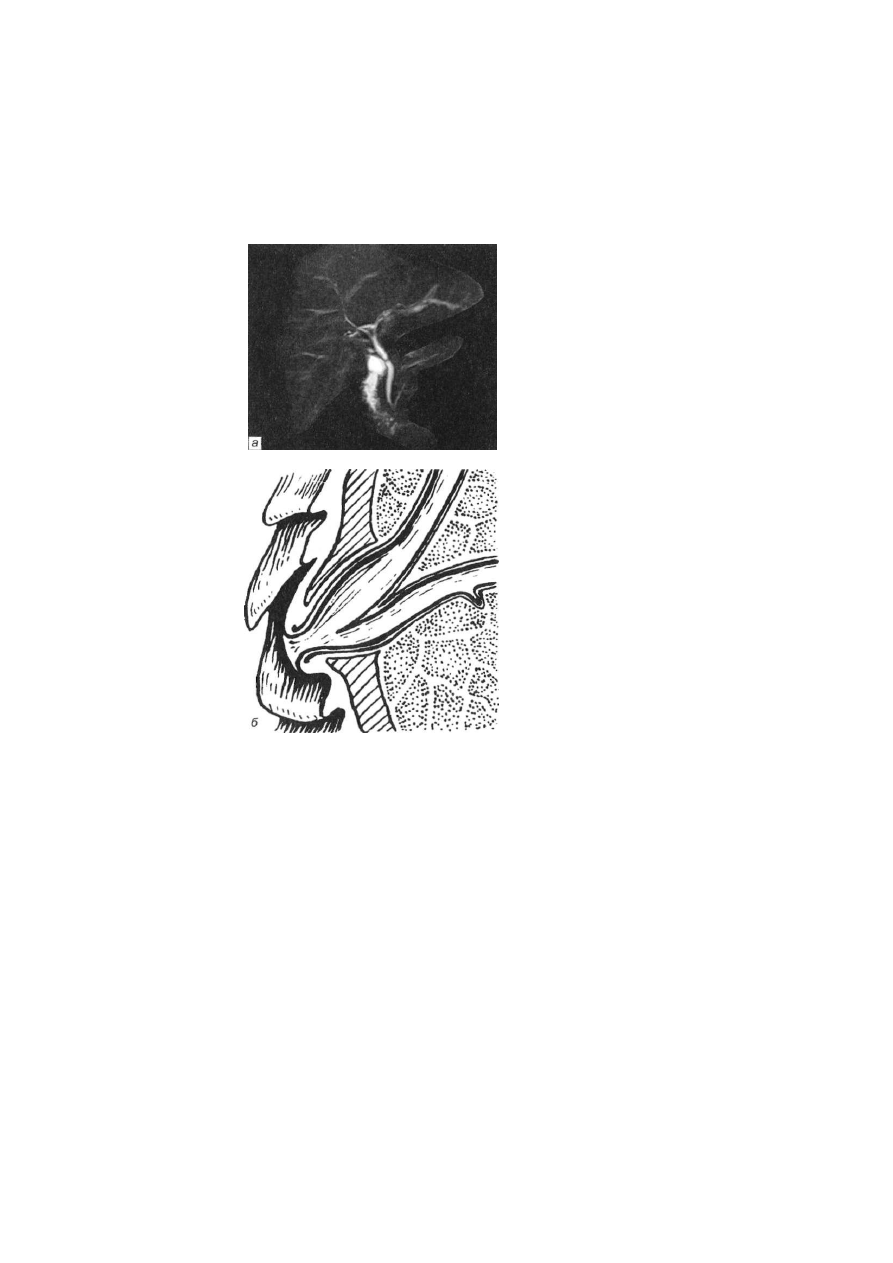

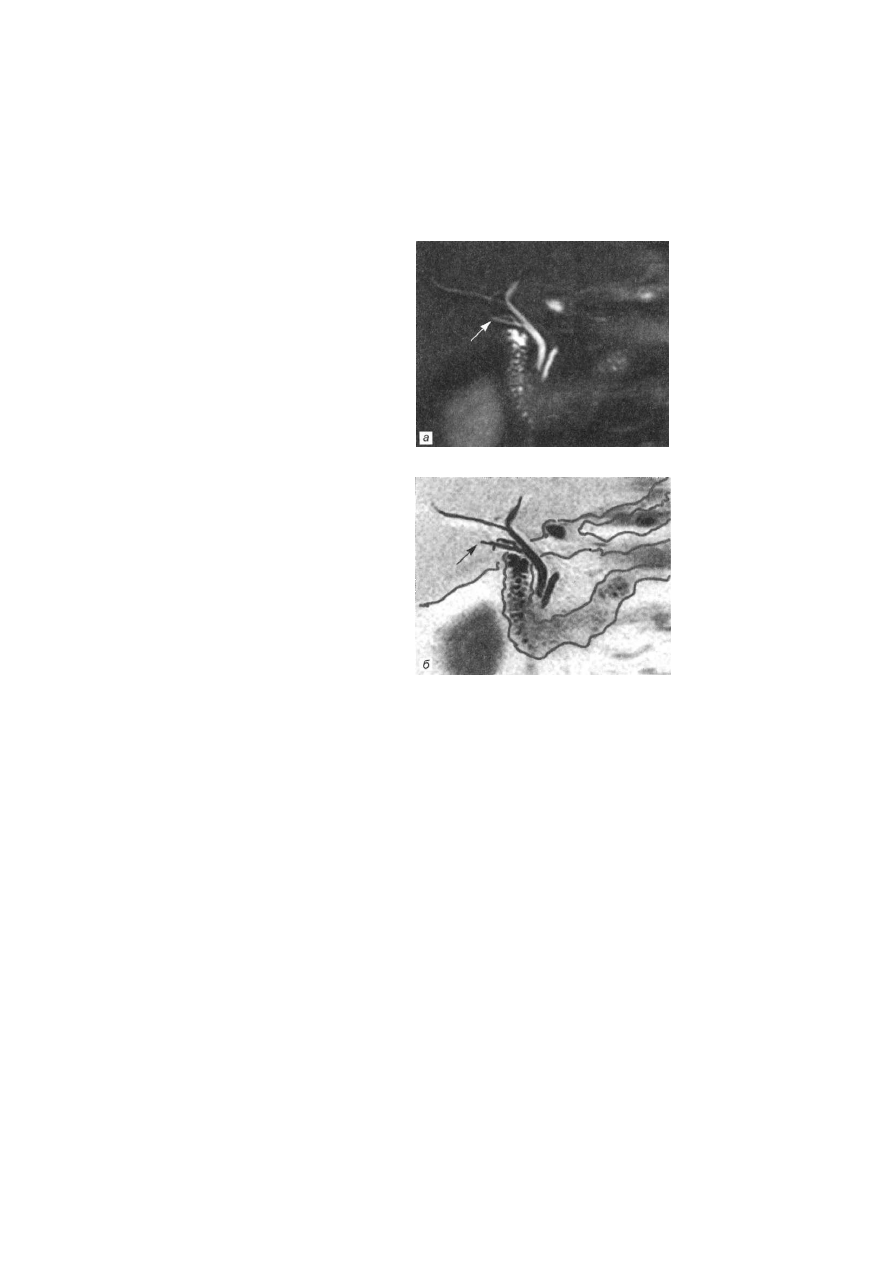

Рис. 31. Совместное слияние ОЖП и глав­

ного панкреатического протока с образова­
нием общей ампулы.

а —3D МРХГ, прицельная МIP-реконструкция;

б — схематическое изображение.

Возможность одновременной визуализации желчных и

панкреатических протоков — важное достоинство бесконтра­
стной МРХГ. Анализ вариантов слияния ОЖП и главного
панкреатического протока возможен при изучении МР-холан-
гиограмм области большого дуоденального сосочка (рис. 31 —
34). Особенности слияния общего желчного и главного пан­
креатического протоков представлены в табл. 3.

64

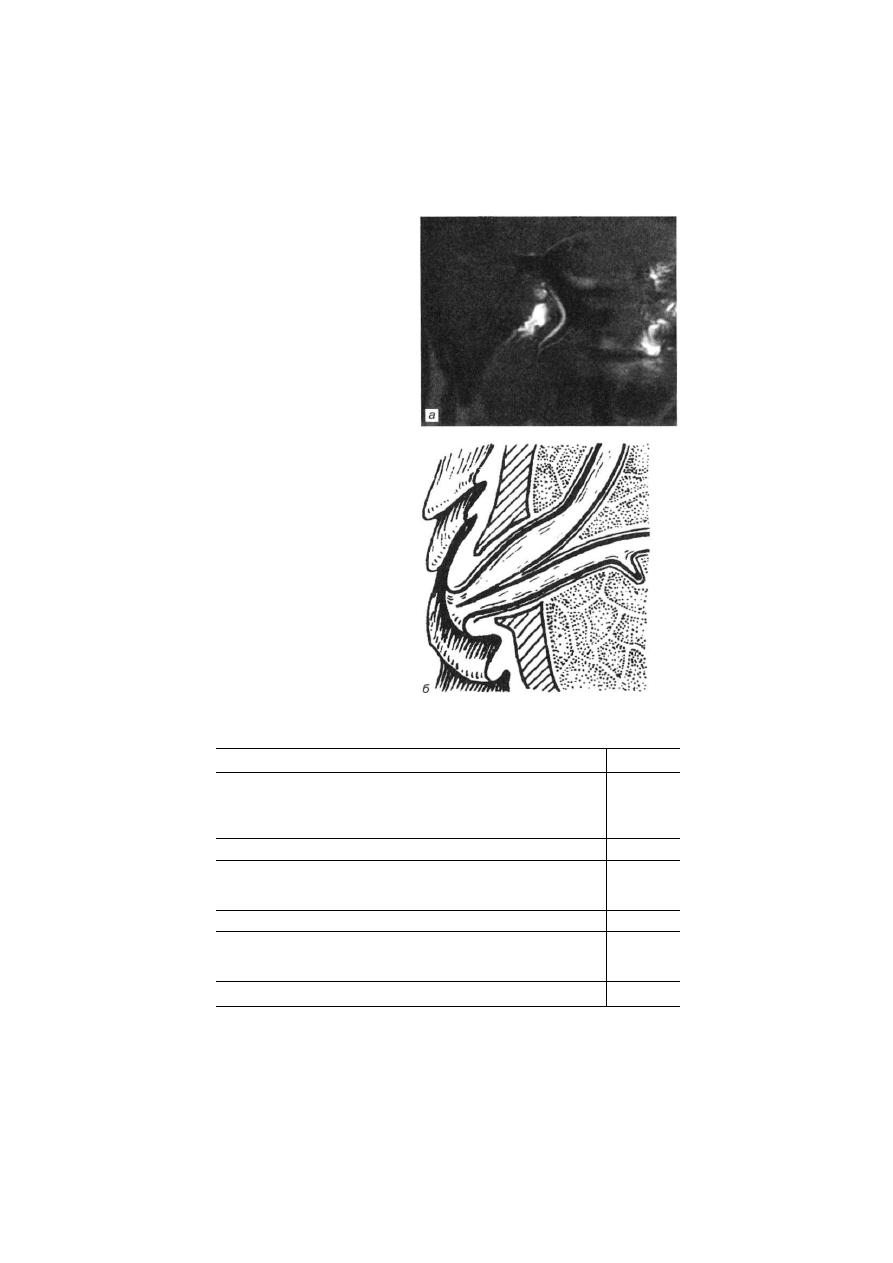

Рис. 32. Раздельное впадение

ОЖП и главного панкреатиче­

ского протока в двенадцати­

перстную кишку.

a —HASTE МРХГ, тонкий срез;

б — схематическое изображение.

Т а б л и ц а 3. Варианты слияния общего желчного и главного панкреа­
тического протоков, %

Вариант слияния

%

1. Впадение ОЖП и ГПП в двенадцатиперстную кишку:

раздельное
совместное
параллельное

36,5
34,6
26,9

И т о г о

100

2. Образование общей ампулы протоков:

нет

да

92,6

7,4

И т о г о

100

3. Слияние по типу «проток в проток»:

нет

да

88,3

11,7

И т о г о

100

5 — 3761

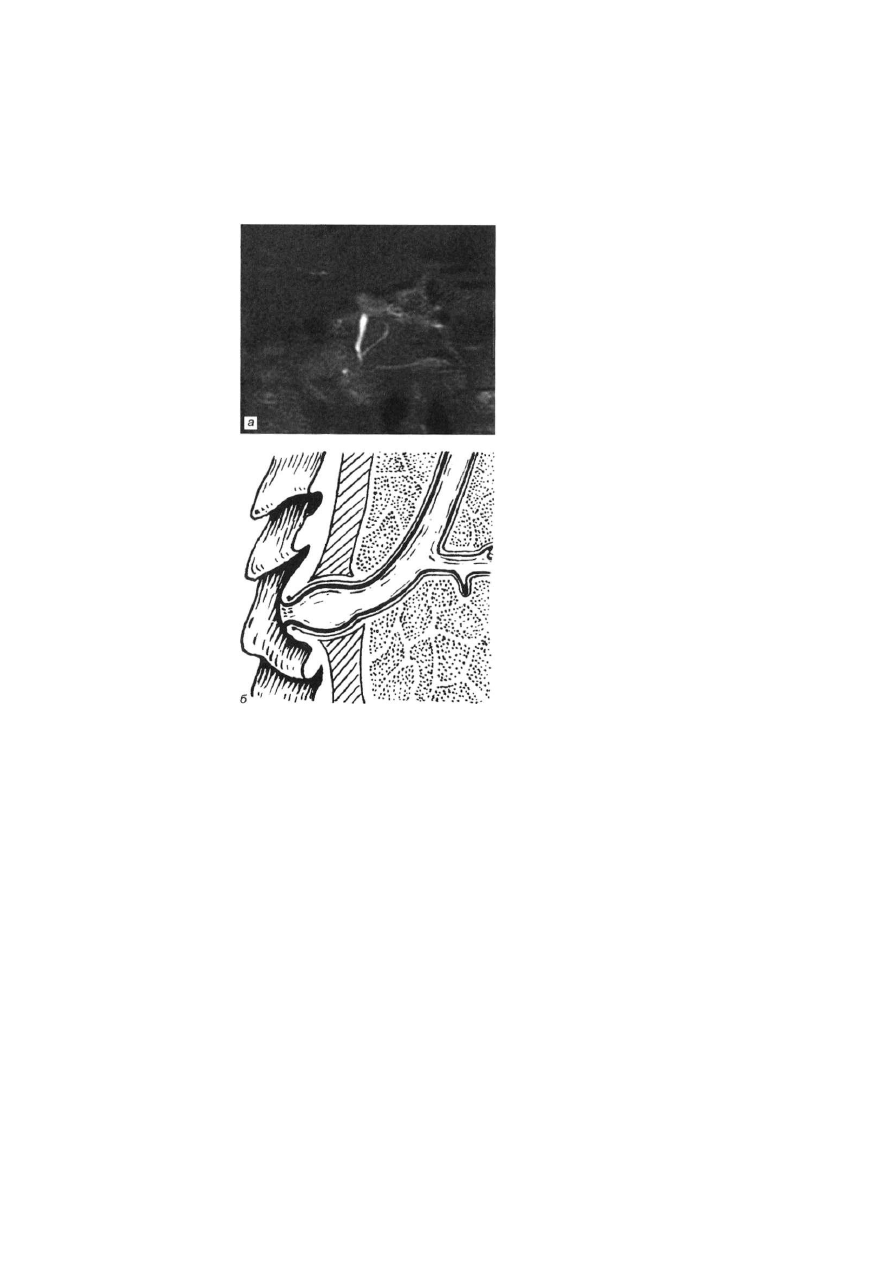

Рис. 33. Слияние по типу «проток в про­

ток»: главный панкреатический проток
впадает в ОЖП.

а — HASTE МРХГ, тонкий срез; б — схематиче­

ское изображение.

66
