Рентгеноанатомический атлас скелета - часть 11

166

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

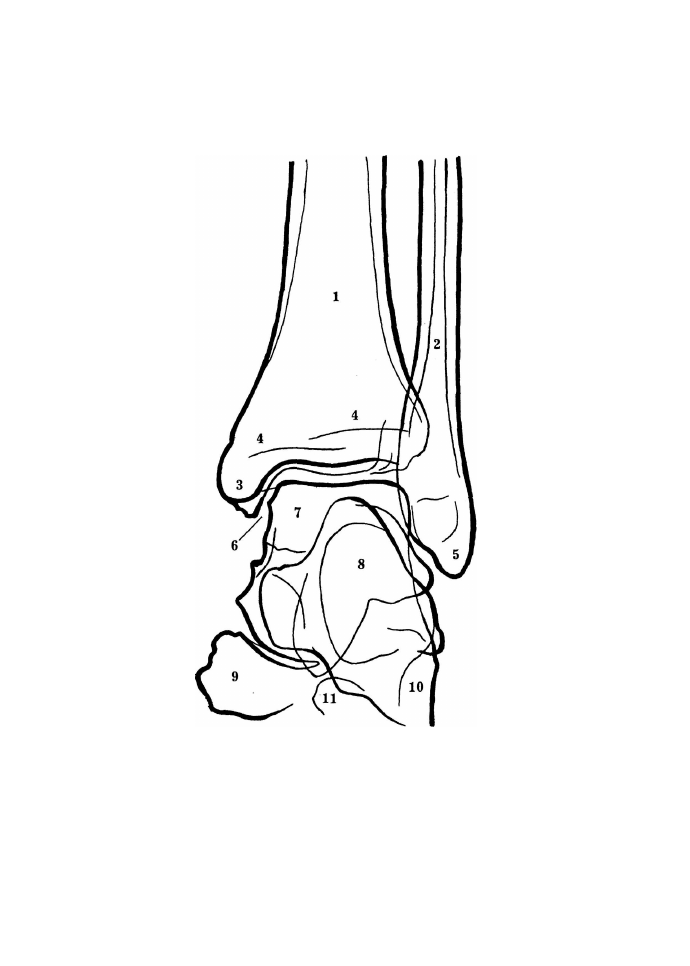

ГОЛЕНОСТОПНЫЙ СУСТАВ

(прямая проекция)

1. Большеберцовая кость

2. Малоберцовая кость

3. Медиальная лодыжка

4. Эпифизарные линии

5. Латеральная лодыжка

6. Голеностопный сустав

7. Таранная кость

8. Пяточная кость

9. Ладьевидная кость

10. Латеральный контур кубовидной кости

11. Клиновидные кости (промежуточная

и латеральная)

Стопа и голеностопный сустав

167

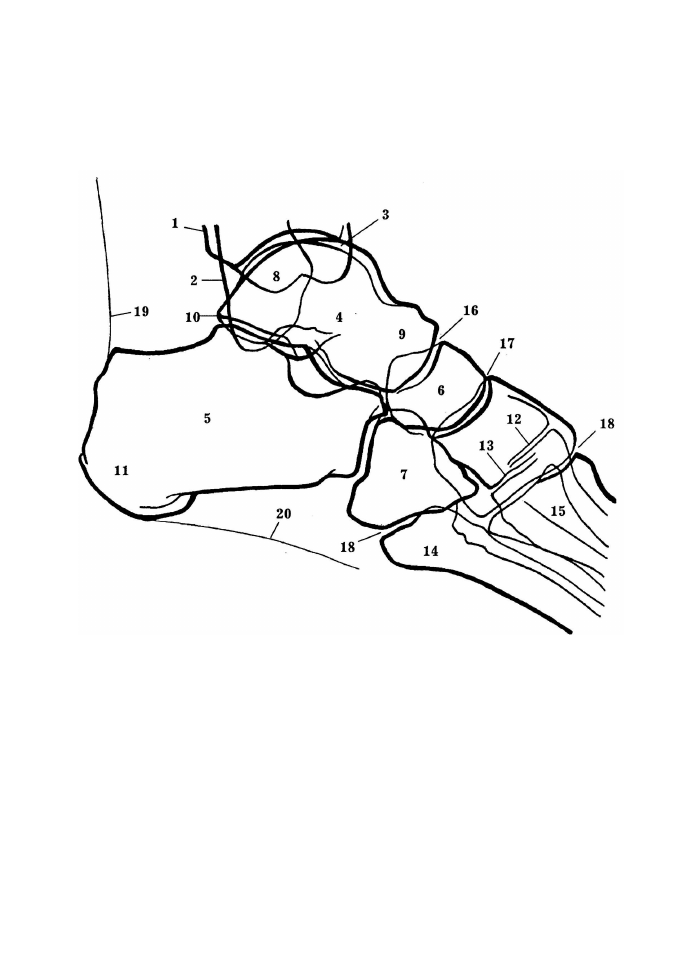

ГОЛЕНОСТОПНЫЙ СУСТАВ

(боковая проекция)

1. Большеберцовая кость

2. Малоберцовая кость

3. Голеностопный сустав

4. Таранная кость

5. Пяточная кость

6. Ладьевидная кость

7. Кубовидная кость

8. Медиальная лодыжка

9. Головка таранной кости

10. Задний отросток таранной кости

11. Бугор пяточной кости

12. Дистальный контур промежуточной

клиновидной кости

13. Дистальный контур латеральной

клиновидной кости

14. 5-я плюсневая кость

15. 1 - 4-е плюсневые кости

16. Таранно-ладьевидный сустав

17. Клиноладьевидный сустав

18. Предплюсне-плюсневые суставы

19. Ахиллово сухожилие

20. Подошвенный апоневроз

168

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

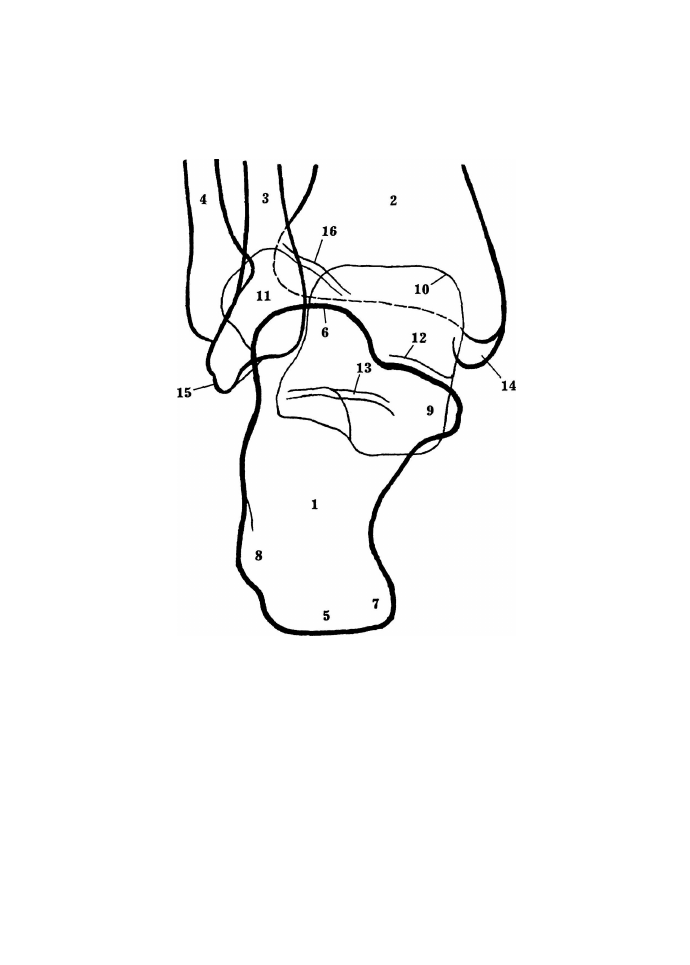

ПЯТОЧНАЯ КОСТЬ

(аксиальный снимок)

1. Пяточная кость

2. Большеберцовая кость

3. Малоберцовая кость

4. 5-я плюсневая кость

5. Бугор пяточной кости

6. Верхний край пяточной кости

7. Медиальный отросток бугра

пяточной кости

8. Латеральный отросток бугра

пяточной кости

9. Опора таранной кости

10. Таранная кость

11. Кубовидная кость

12. Таранно-пяточно-ладьевидный сустав

13. Таранно-пяточный сустав

14. Медиальная лодыжка

15. Латеральная лодыжка

16. Кубовидно-клиновидный сустав

Стопа и голеностопный сустав

169

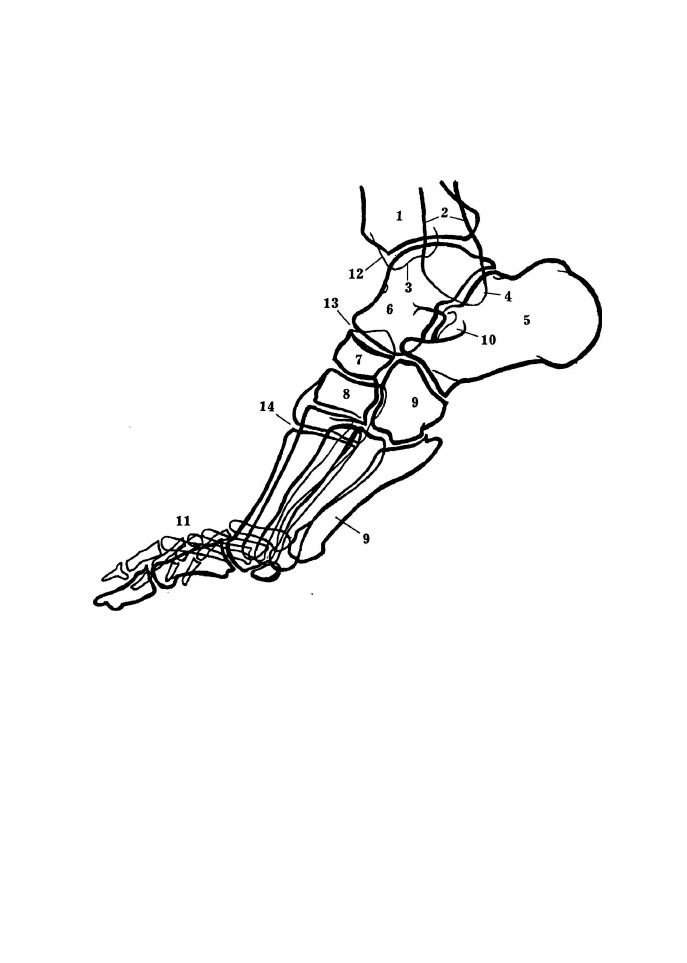

СТОПА

(боковая проекция)

1. Большеберцовая кость

2. Малоберцовая кость

3. Медиальная лодыжка

4. Латеральная лодыжка

5. Пяточная кость

6. Таранная кость

7. Ладьевидная кость

8. Клиновидные кости (суперпозиция)

9. Плюсневые кости

10. Опора таранной кости

11. Пальцы стопы

12. Голеностопный сустав

13. Таранно-пяточно-ладьевидный сустав

14. Предплюсне-плюсневый сустав

170

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

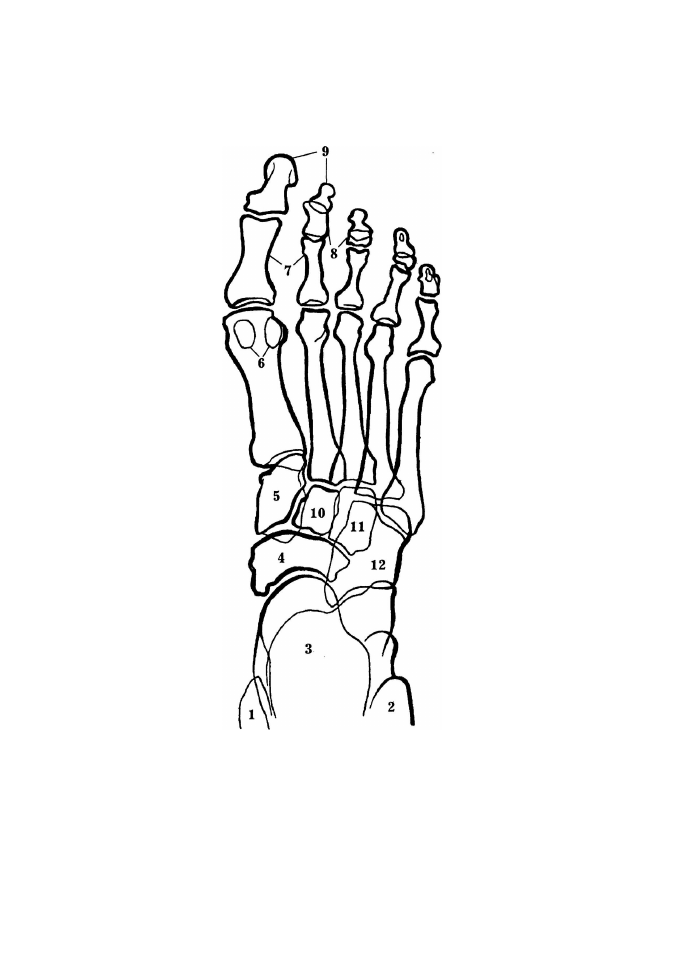

СТОПА

(прямая проекция)

1. Медиальная лодыжка

2. Латеральная лодыжка

3. Таранная и пяточная кости (суперпозиция)

4. Ладьевидная кость

5. Медиальная клиновидная кость

6. Сесамовидные кости

7. Проксимальные фаланги пальцев

8. Средние фаланги пальцев

9. Дистальные фаланги пальцев

10. Промежуточная клиновидная кость

11. Латеральная клиновидная кость

12. Кубовидная кость

Стопа и голеностопный сустав

171

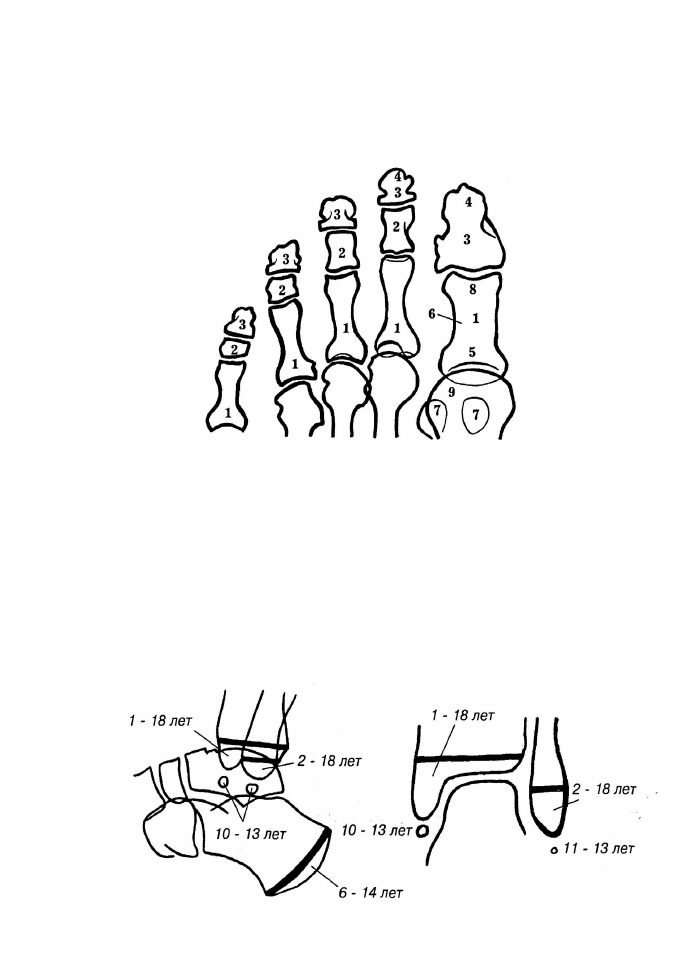

ПАЛЬЦЫ СТОПЫ
(прямая проекция)

1. Проксимальные фаланги

2. Средние фаланги

3. Дистальные фаланги

4. Бугорок дистальной фаланги

5. Основание фаланги

6. Тело фаланги

7. Сесамовидные кости

8. Блок фаланги

9. Головка плюсневой кости

ФОРМИРОВАНИЕ КОСТЕЙ ГОЛЕНОСТОПНОГО СУСТАВА

172

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

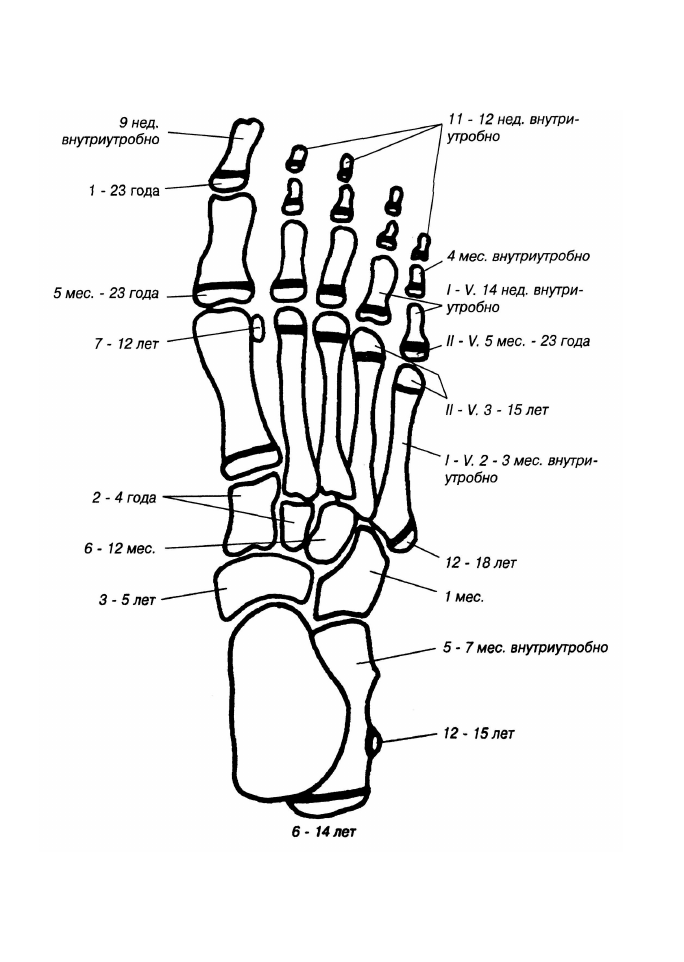

ФОРМИРОВАНИЕ СТОПЫ

Стопа и голеностопный сустав

173

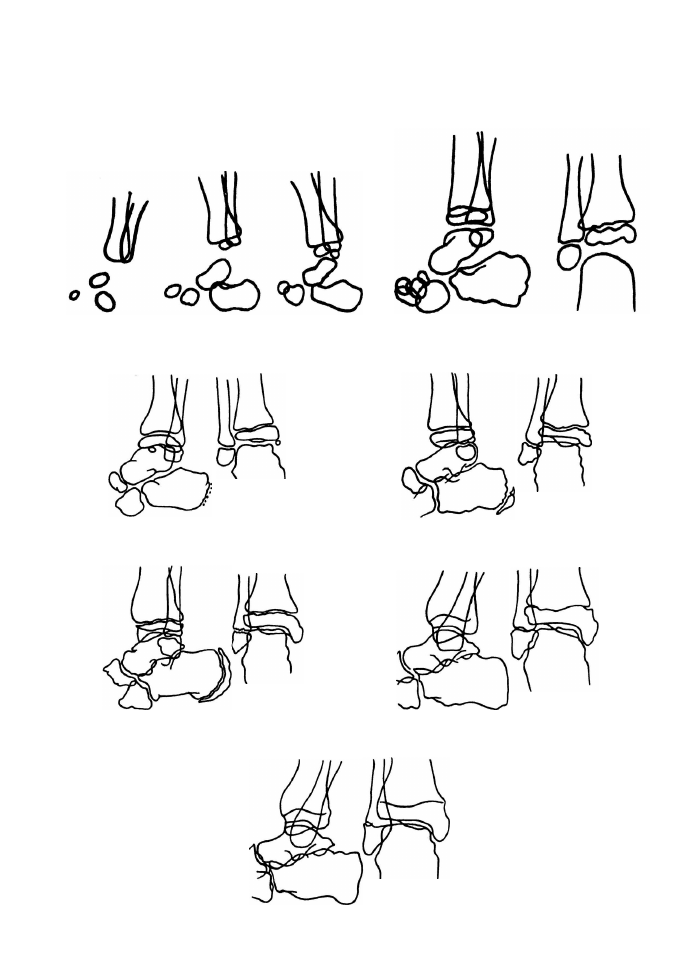

Развитие голеностопного сустава

4 дня 6 мес. 1 год

8 лет

14

 лет

3 года

18

 лет

22 года

10

 лет

174

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

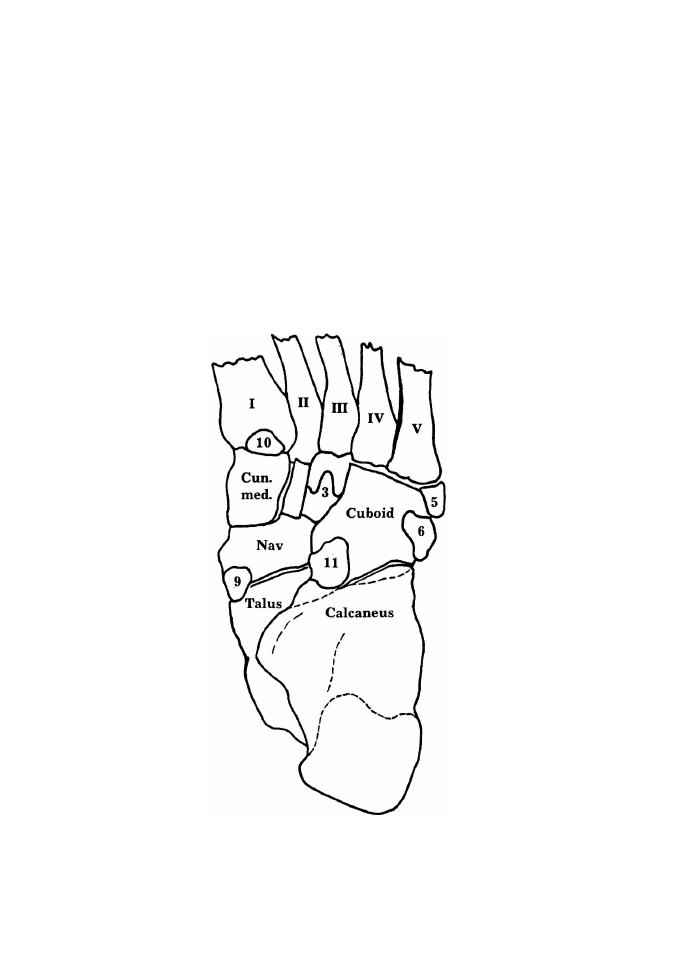

НЕПОСТОЯННЫЕ (СВЕРХКОМПЛЕКТНЫЕ) КОСТИ

(анатомические)

1. Os trigonum (intermedium cruris)

2. Os calcaneus secundarius

3. Os intercuneiforme dorsale

4. Os intermetatarseum dorsale

(intermetatarsale)

5. "OsVesalianum"

6. Osperoneum

7. Os talus accessorius (subtibiale)

8. Os sustentaculi

9. Ostibialeexternum

10. Pars peronaea metatarsal I

11. Cuboideum secundarium

Вид снизу

Стопа и голеностопный сустав

175

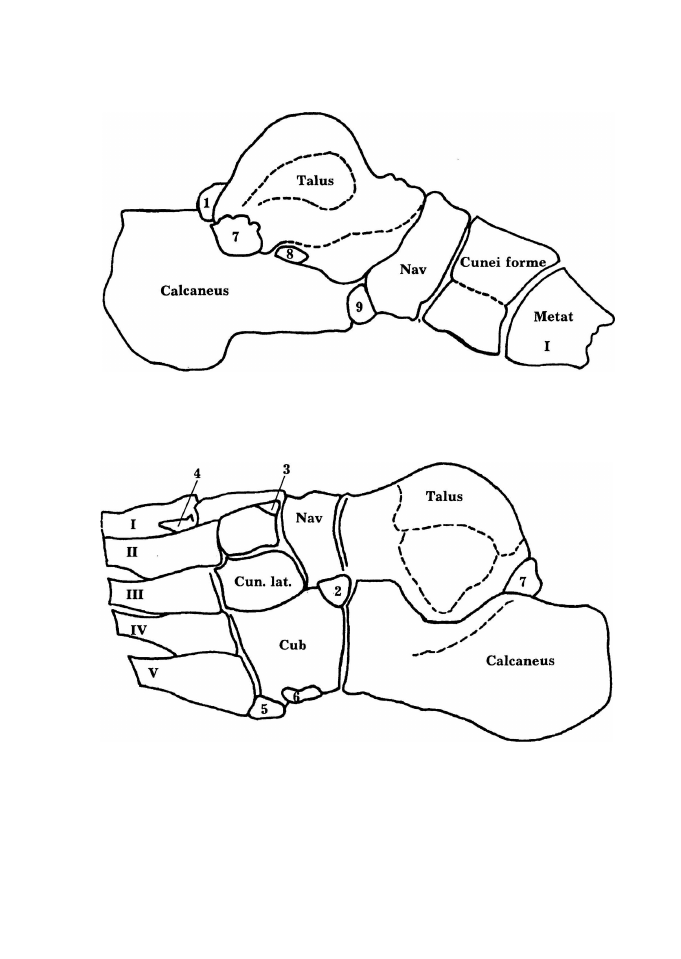

Медиальный вид

Латеральный вид

176

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

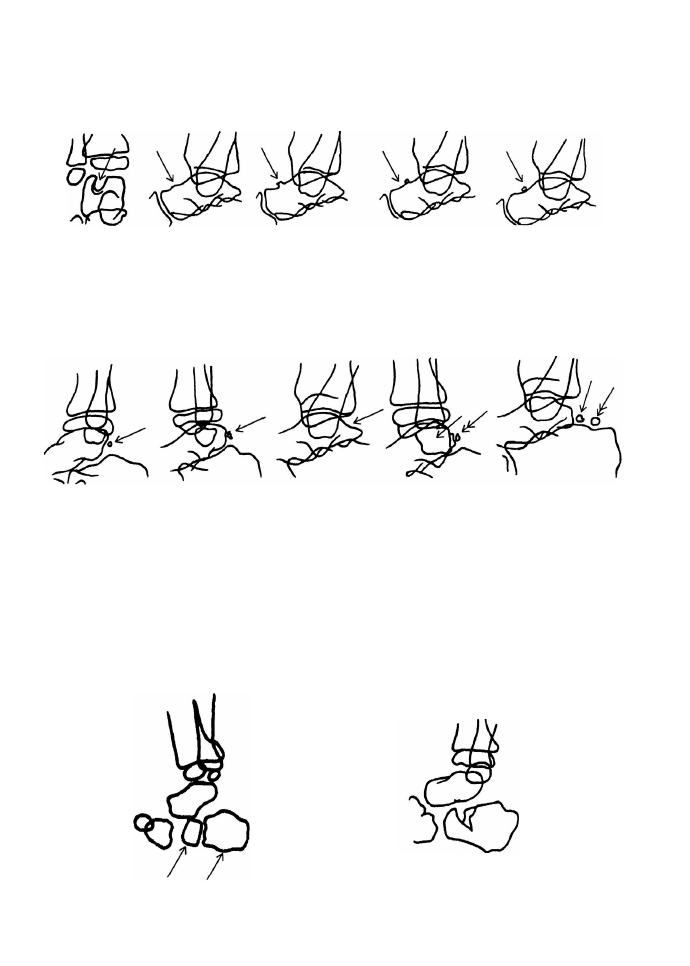

Варианты таранной кости

Щелевидная

таранная

кость

Таранная шпора

Мелкое изолированное ядро

окостенения таранной шпоры —

надтаранная кость (os supratalare)

Таранная шпора

Треугольная Множественные Слившаяся

кость ядра треугольной треугольная

(os trigonum) кости кость

Большая

треугольная

кость (<-)

с изолированным
дополнительным

ядром

окостенения (<&)

Варианты пяточной кости

Треугольная

кость (<-,) и

надпяточная

кость (os

supracalcaneum)

м

Два ядра окостенения пяточной кости

Расщелина пяточной кости

Стопа и голеностопный сустав

111

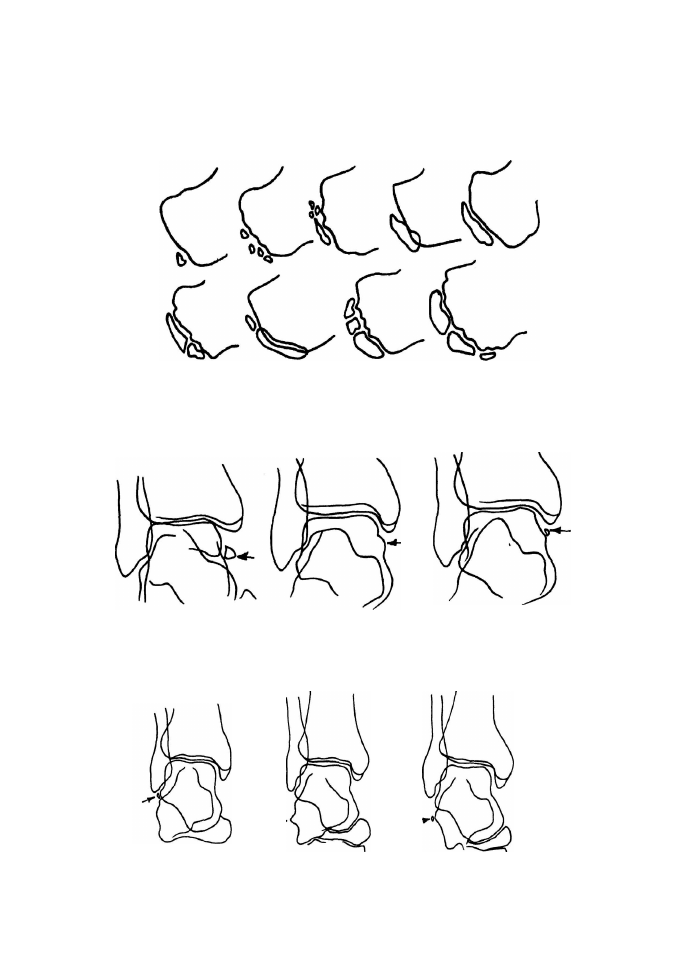

Развитие пяточного бугра

Добавочные кости

Опорная кость Слившаяся добавочная

(os sustentaculi) таранная кость

Добавочная

таранная кость

Вторая добавочная Перонеальный Добавочная блоковая

таранная кость отросток кость таранной кости

таранной кости (os trochleare)

178

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

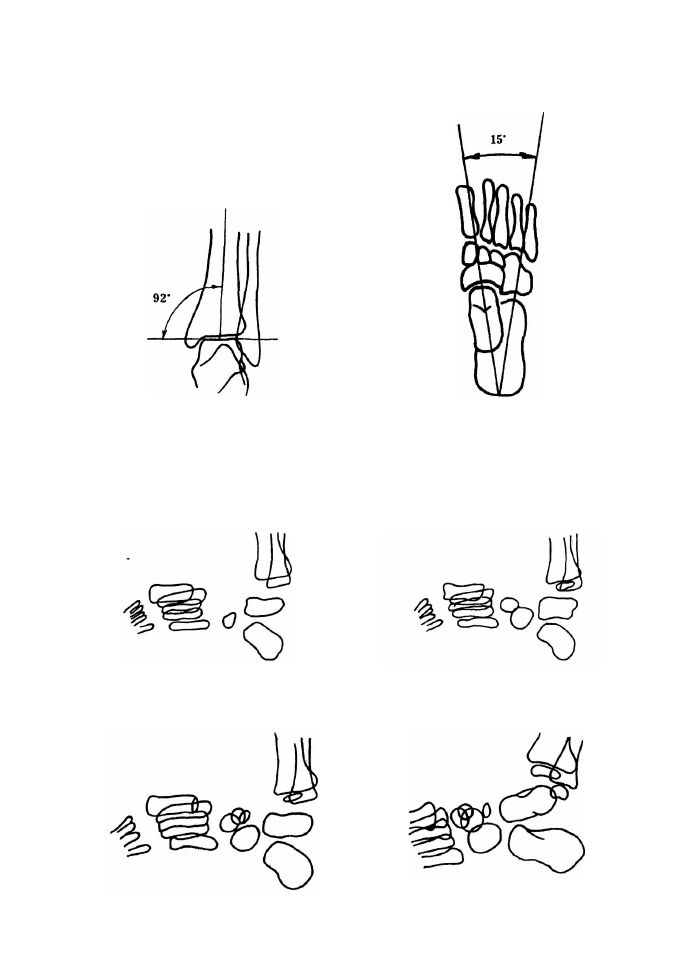

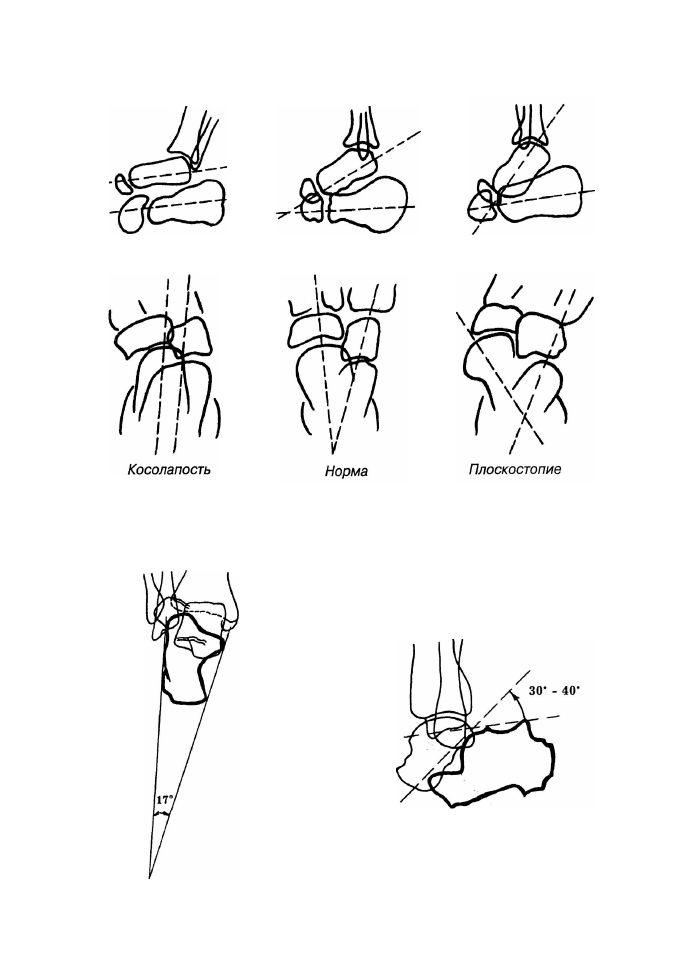

Измерение углов между таранной и пяточной костями

Угол пяточной кости

Стопа и голеностопный сустав

179

Угол диафиз большеберцовой кости -

поверхность блока таранной кости

Угол между длинными осями таранной

и пяточной костей

Развитие голеностопного сустава

5 мес. (кубовидная кость)

8 мес. (латеральная клиновидная кость

и эпифиз большеберцовой кости)

11 мес. (ладьевидная кость — 3 ядра

окостенения)

1,5 года (эпифиз большеберцовой кости,

промежуточная и медиальная

клиновидная кости)

180

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

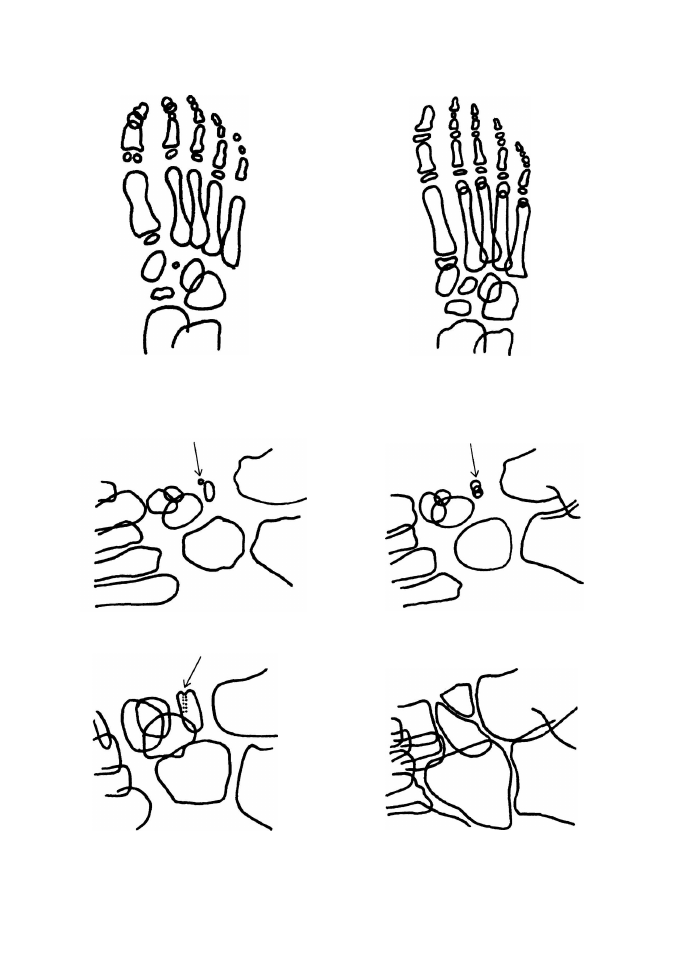

Развитие голеностопного сустава

3 года

6 лет

Варианты ладьевидной кости

Дополнительное ядро окостенения

Апофизарная полоса

Os naviculare bipartitum

Три ядра окостенения

Стопа и голеностопный сустав

181

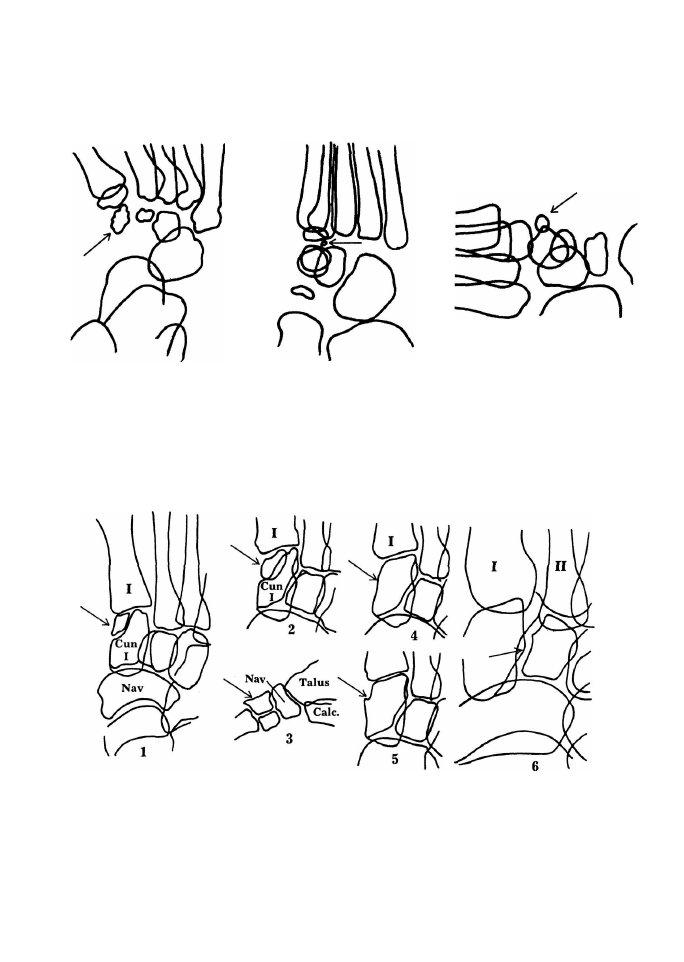

Развитие клиновидных костей

Гофрированная

медиальная клиновидная

кость при косолапости

Изолированное ядро окостенения медиальной

клиновидной кости

Варианты медиальной клиновидной кости

1, 2, 3. Os cuneiforme I bipartitum

4. Зазубренность края клиновидной кости

5. Краевой зубец

6. Выступ на промежуточной клиновидной кости
