Рентгеноанатомический атлас скелета - часть 4

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

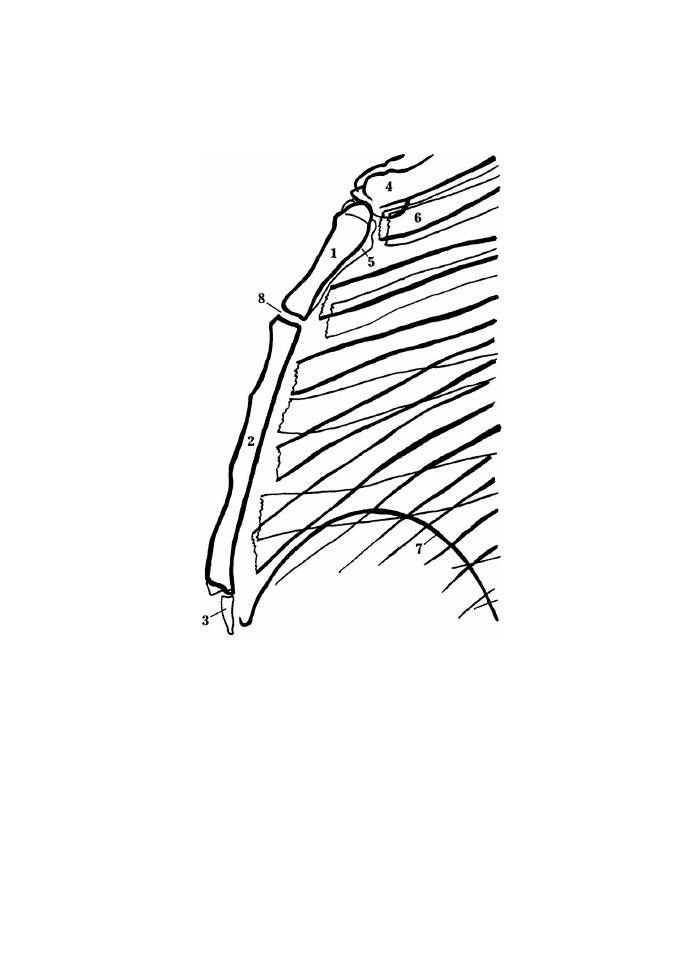

РЕНТГЕНОГРАММА ГРУДИНЫ

(боковая проекция)

1. Рукоятка грудины

2. Тело грудины

3. Мечевидный отросток

4. Грудинный конец ключицы

5. Внутренний край рукоятки грудины

6. 1-е ребро

7. Диафрагма

8. Угол грудины (синхондроз рукоятки

грудины)

Грудная клетка

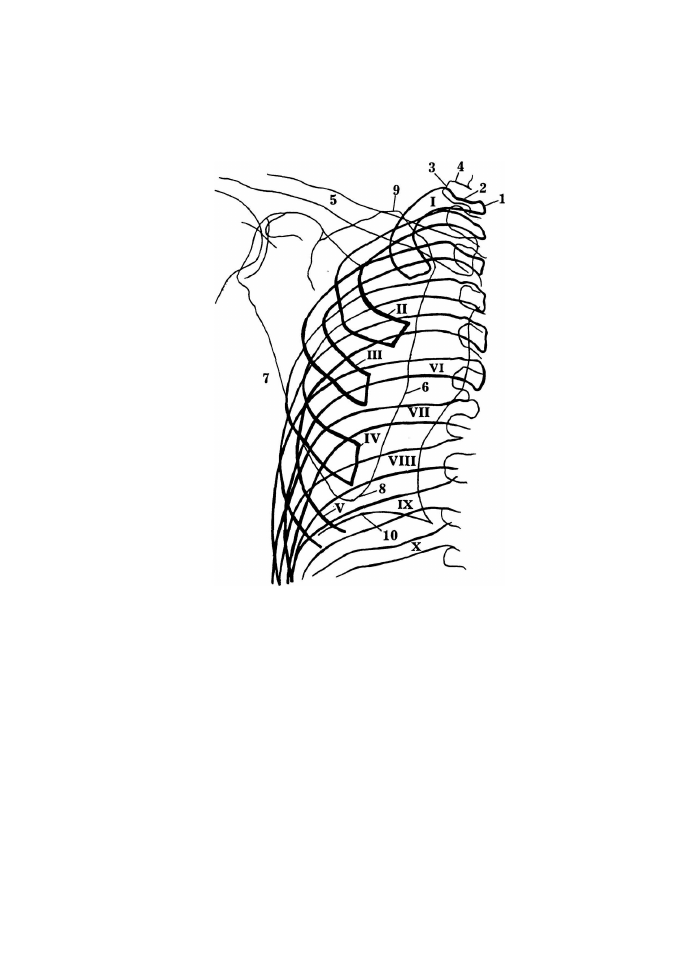

РЕНТГЕНОГРАММА ВЕРХНИХ РЕБЕР

(прямая проекция)

I - VII. Истинные ребра

VIII - X. Ложные ребра

1. Головка ребра

2. Шейка ребра

3. Бугорок ребра

4. Поперечный отросток 1 -го грудного позвонка

5. Ключица

6. Внутренний край лопатки

7. Наружный край лопатки

8. Нижний угол лопатки

9. Верхний угол лопатки

10. Купол диафрагмы

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

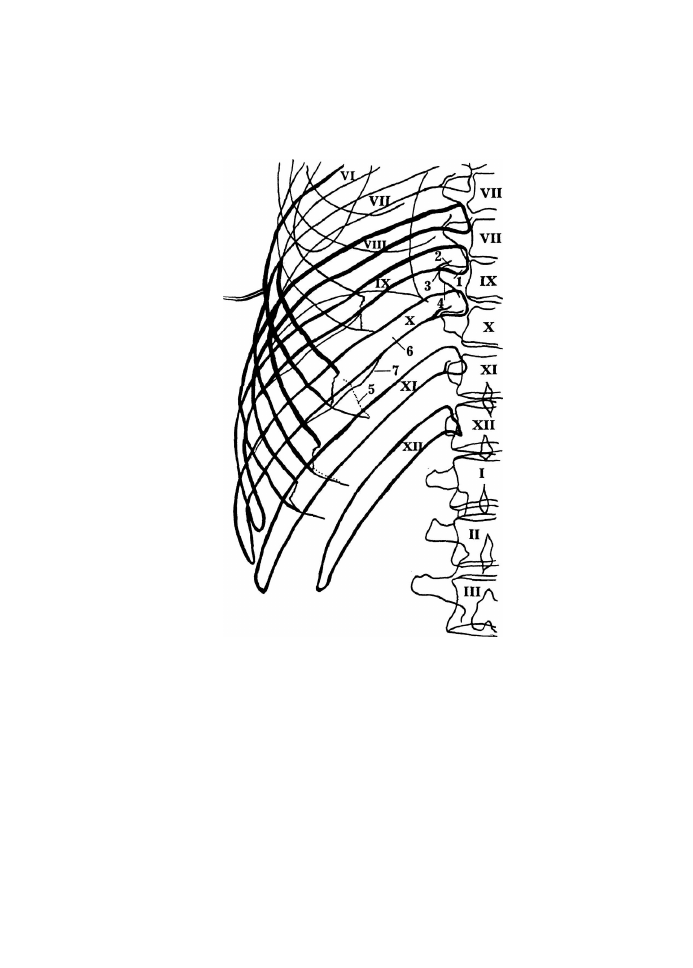

РЕНТГЕНОГРАММА НИЖНИХ РЕБЕР

(прямая проекция)

VI, VII. Истинные ребра

VIII - X. Ложные ребра

XI, XII. Колеблющиеся ребра

1. Головка ребра

2. Бугорок ребра

3. Реберно-поперечный сустав

4. Поперечный отросток IX позвонка

5. Хрящевая часть ребра

6. Тело ребра

7. Борозда ребра

Грудная клетка

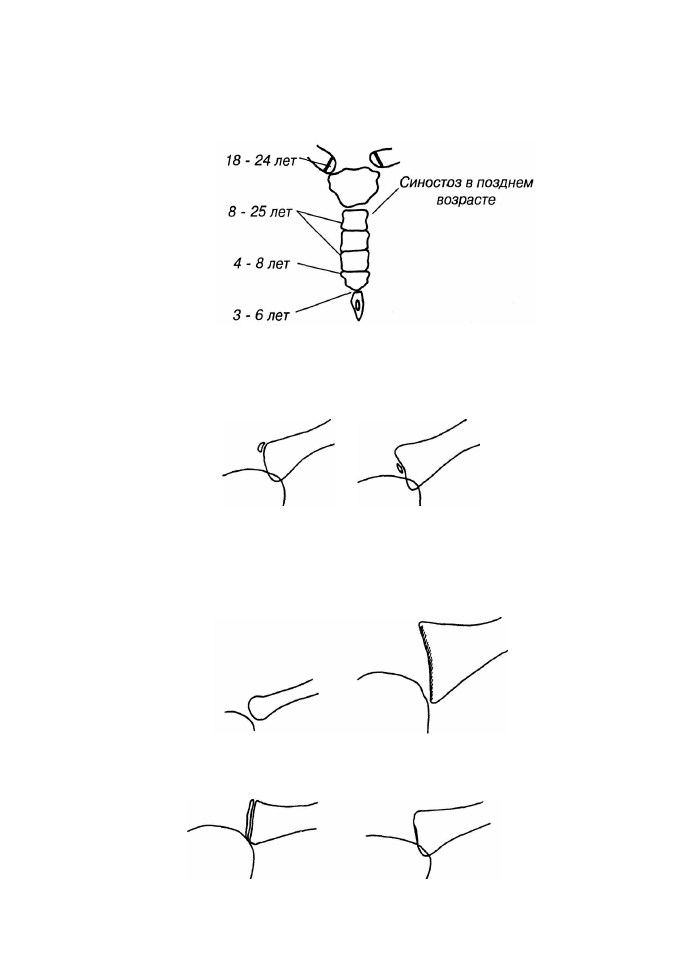

Формирование грудины (синостозы)

Персистирующий эпифиз ключицы

Развитие грудинного конца ключицы

Форма гриба

(1-я декада жизни)

Окостенение эпифиза

(2 - 3-я декады жизни)

Окончательное формирование

(середина 3-й декады жизни)

Форма бокала

(2-я декада жизни)

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

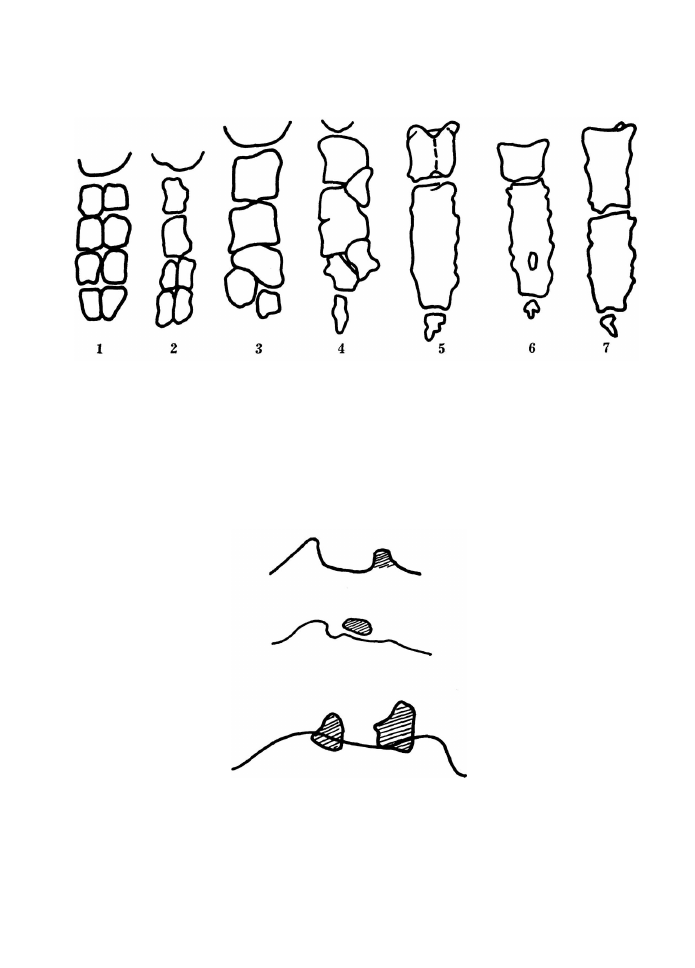

Варианты грудины (возраст 1 0 - 1 5 лет)

1 - 4. Различные формы фрагментации грудины

5. Продольный шов в рукоятке грудины

6. Дырчатый дефект в теле грудины

7. Смещение синхондроза рукоятки грудины

Различные варианты надгрудинной кости,

встречается в 6 - 7%, в 50% сливается с грудиной

Грудная клетка

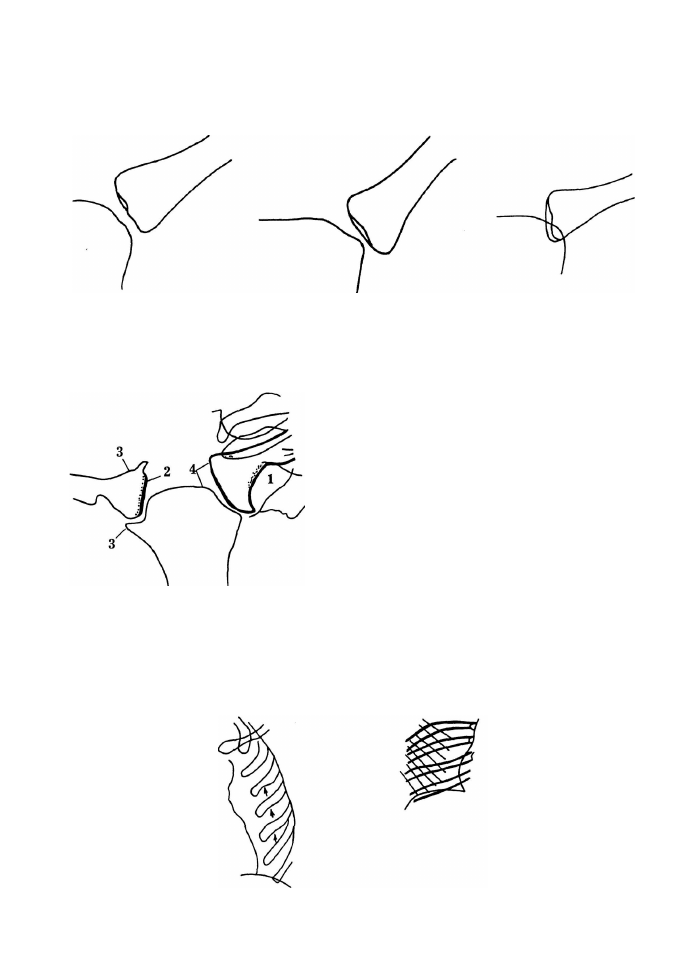

Грудино-ключичное сочленение

Рука опущена

Рука поднята

Вывих ключицы

1. Ромбовидная ямка, встречается в 12%,

чаще двусторонняя, нередко сочетается с

асептическим некрозом

2. Подхрящевой остеосклероз при артрозе

3. Краевые остеофиты при артрозе

4. Зияющая часть грудино-ключичного сустава

(норма)

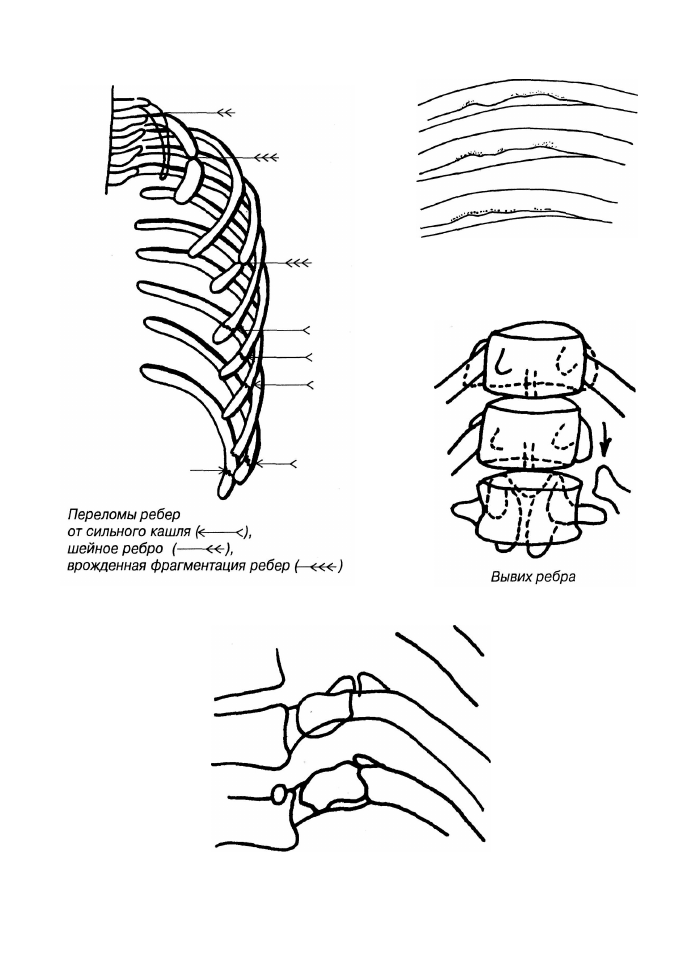

Деформации ребер при хроническом нарушении дыхания

(бронхиальная астма, бронхоэктазы, эмфизема легких)

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

Узуры нижнего края ребер

при коарктации аорты

Деформирующий артроз

реберно-позвоночных суставов

Грудная клетка

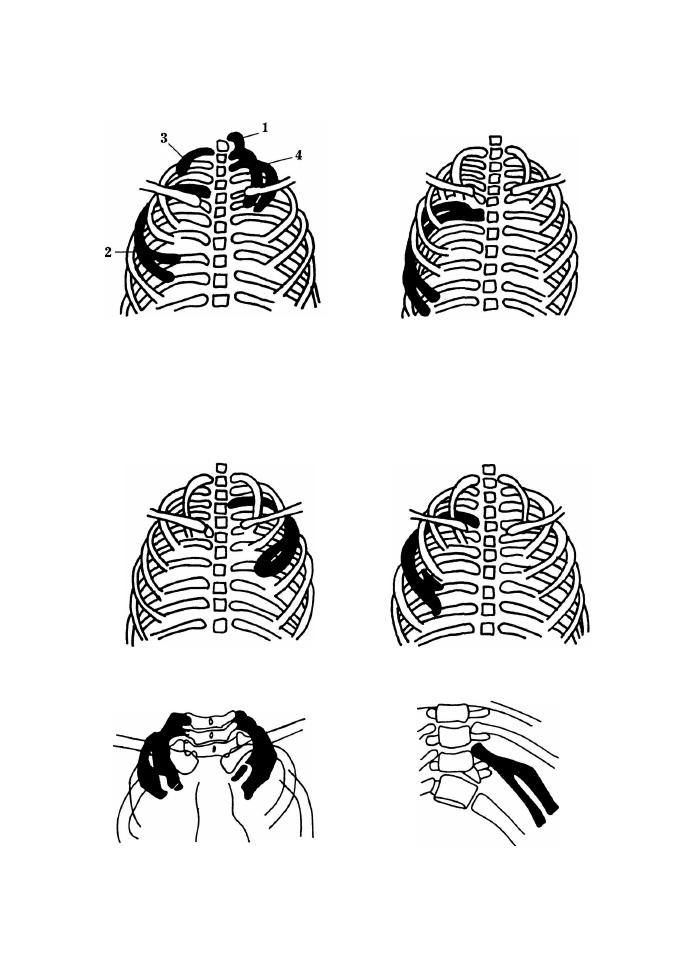

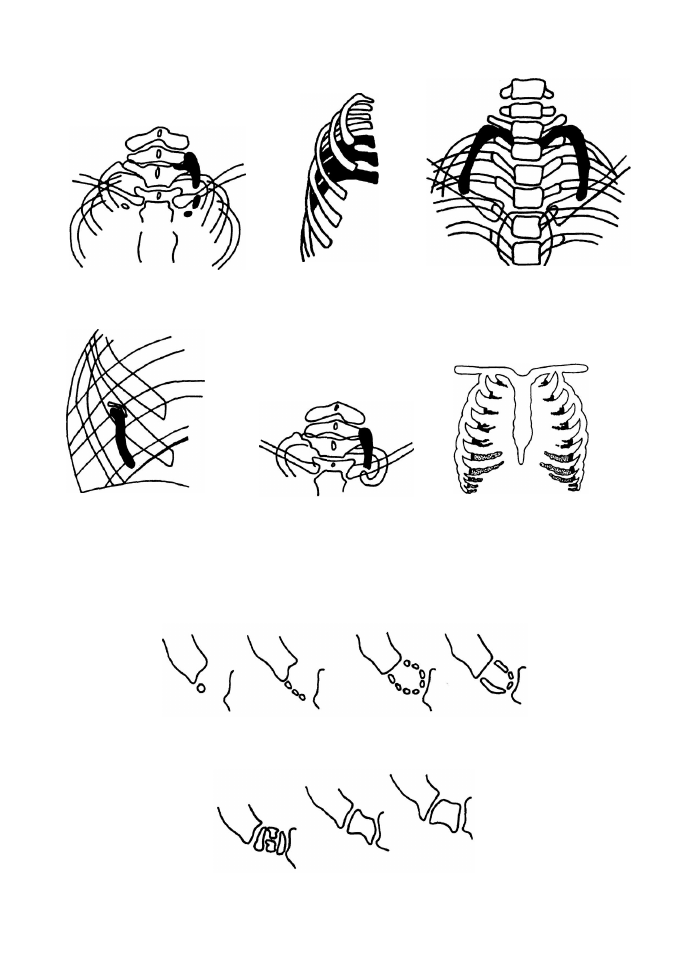

Варианты развития ребер

Наиболее частые нарушения

развития ребер:

1. Шейное ребро

2. Вилкообразное ребро
3. Рудиментарное ребро
4. Слияние верхних ребер

Почти полное удвоение ребра

Расщепление ребра

Экзостоз ребра

Варианты шейных ребер

Вилкообразное ребро

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

Реберный экзостоз

Шейное ребро Конкресценция ребер Рудиментарные первые ребра

Шейное ребро

Варианты обызвествления

реберных хрящей

Обызвествление хрящевой части 1-го ребра

Начало

Развитие

Конечная фаза

позвоночник

РЕНТГЕНОАН'АТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

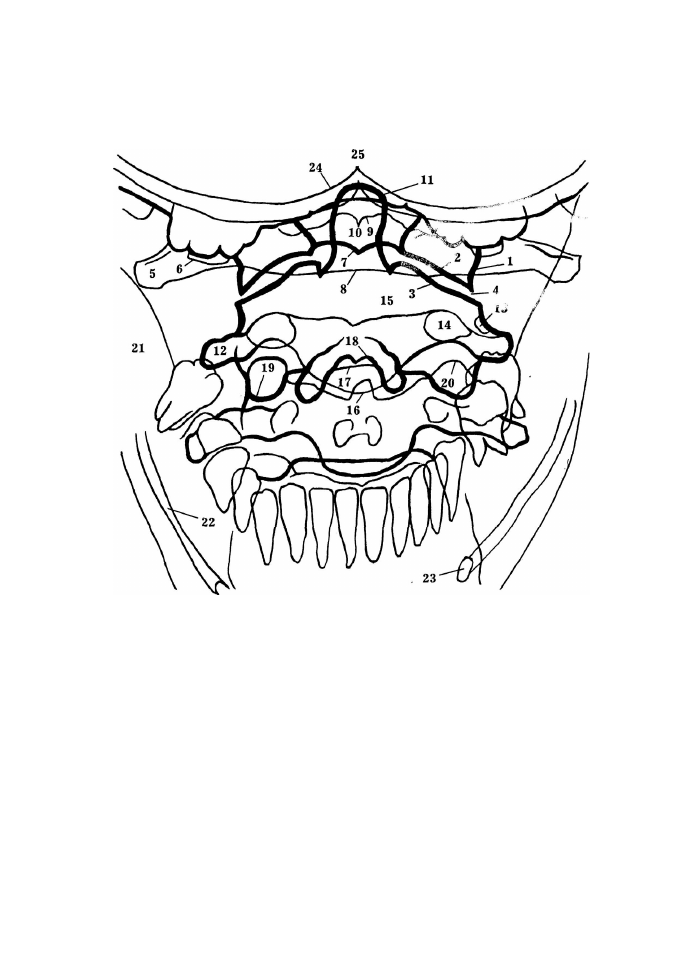

ПЕРВЫЙ - ТРЕТИЙ ШЕЙНЫЕ ПОЗВОНКИ

(прямая проекция, рентгенография через открытый рот)

1. Латеральная масса атланта

2. Нижняя суставная поверхность атланта

3. Боковая суставная поверхность аксиса

4. Атланто-осевой сустав

5. Реберно-поперечный отросток атланта

6. Отверстие реберно-поперечного отростка

атланта

7. Нижний край передней дуги атланта

8. Нижний край задней дуги атланта

9. Верхний край задней дуги атланта

10. Задний бугорок атланта

11. Зуб аксиса

12. Реберно-поперечный отросток аксиса

13. Отверстие реберно-поперечного отростка

аксиса

14. Корень дуги аксиса

15. Верхний край дуги аксиса

16. Нижний край дуги аксиса

17. Нижний край тела аксиса

18. Остистый отросток аксиса

19. Нижний суставной отросток аксиса

20. Верхний суставной отросток 3-го грудного

позвонка

21. Ветвь нижней челюсти

22. Нижнечелюстной канал

23. Подбородочное отверстие

24. Тело затылочной кости

25. Внутренний затылочный выступ

Позвоночник

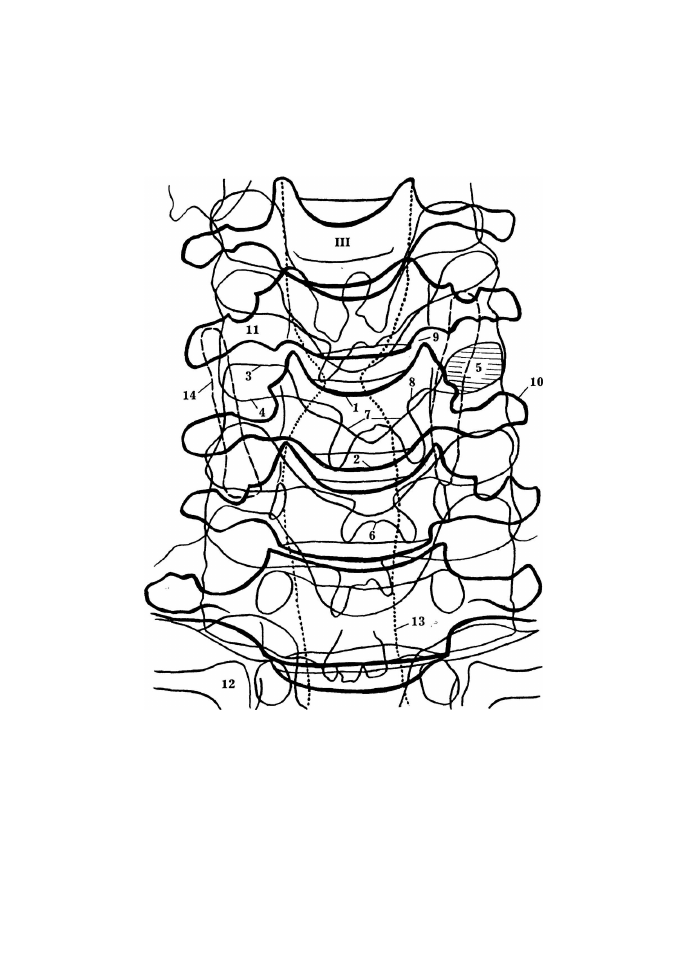

ШЕЙНЫЙ ОТДЕЛ ПОЗВОНОЧНИКА

(прямая проекция)

III. Третий шейный позвонок

1. Верхний край тела позвонка

2. Нижний край тела позвонка

3. Верхний суставной отросток

4. Нижний суставной отросток

5. Поверхность сочленения в

межпозвонковом суставе

6. Остистый отросток

7. Верхний край дуги позвонка

8. Нижний край дуги позвонка

9. Межпозвонковый диск

10. Реберно-поперечный отросток

11. Борозда спинного нерва

12. Головка 1-го ребра

13. Контур трахеи

14. Щитовидный хрящ

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

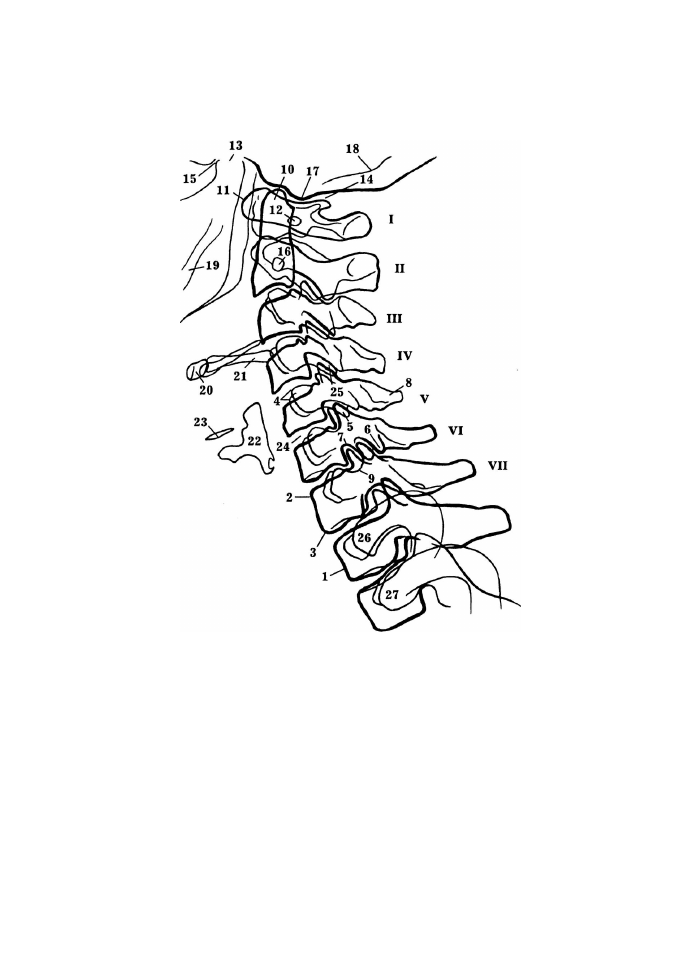

ШЕЙНЫЙ ОТДЕЛ ПОЗВОНОЧНИКА

(боковая проекция)

I - VII. Шейные позвонки

1. Тело 1 -го грудного позвонка

2. Верхняя замыкательная пластинка тела

позвонка

3. Нижняя замыкательная пластинка тела

позвонка

4. Реберно-поперечный отросток

5. Верхний суставной отросток

6. Нижний суставной отросток

7. Нижняя позвоночная вырезка

8. Остистый отросток позвонка

9. Верхняя позвоночная вырезка

10. Зубаксиса

11. Передняя дуга атланта

12. Отверстие реберно-поперечного отрост-

ка атланта

13. Головка нижней челюсти

14. Верхняя суставная поверхность атланта

15. Височно-нижнечелюстной сустав

16. Отверстие реберно-поперечного отрост-

ка аксиса

17. Сосцевидный отросток височной кости

18. Контур задней черепной ямы

19. Канал нижней челюсти

20. Тело подъязычной кости

21. Большой рог подъязычной кости

22. Щитовидный хрящ

23. Желудочек гортани

24. Межпозвонковый диск

25. Межпозвонковый сустав

26. Головка 1-го ребра

27. Головка 2-го ребра

Позвоночник

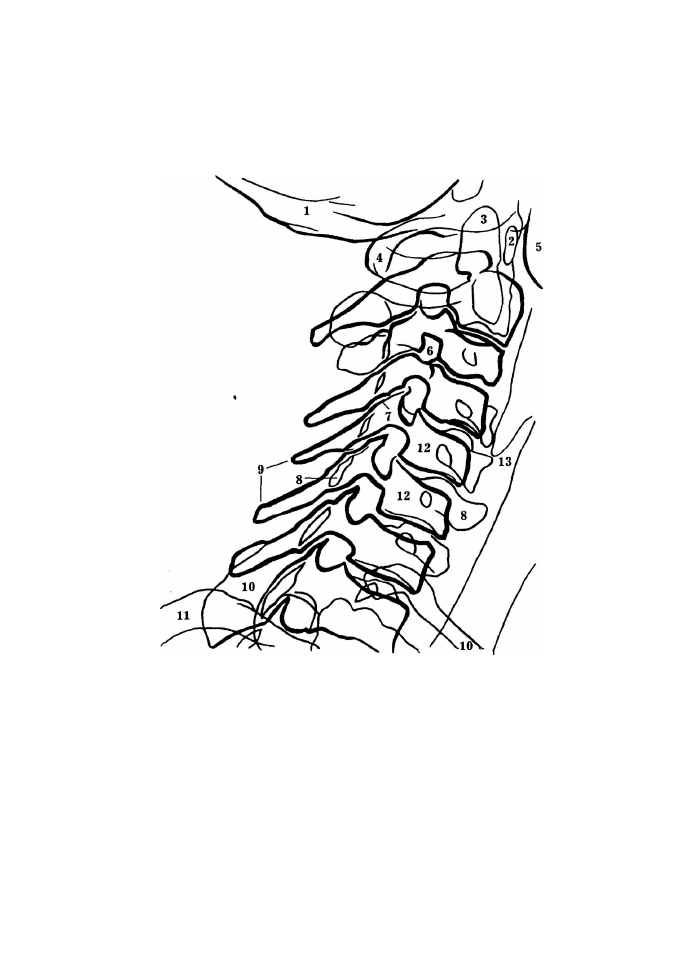

ШЕЙНЫЙ ОТДЕЛ ПОЗВОНОЧНИКА

(косая проекция)

1. Затылочная кость

2. Передняя дуга атланта

3. Зубаксиса

4. Задняя дуга атланта

5. Нижняя челюсть

6. Межпозвонковое отверстие

7. Межпозвонковый сустав

8. Реберно-поперечный отросток

9. Остистые отростки

10. Первые ребра

11. Второе ребро

12. Тела позвонков

13. Надгортанник

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

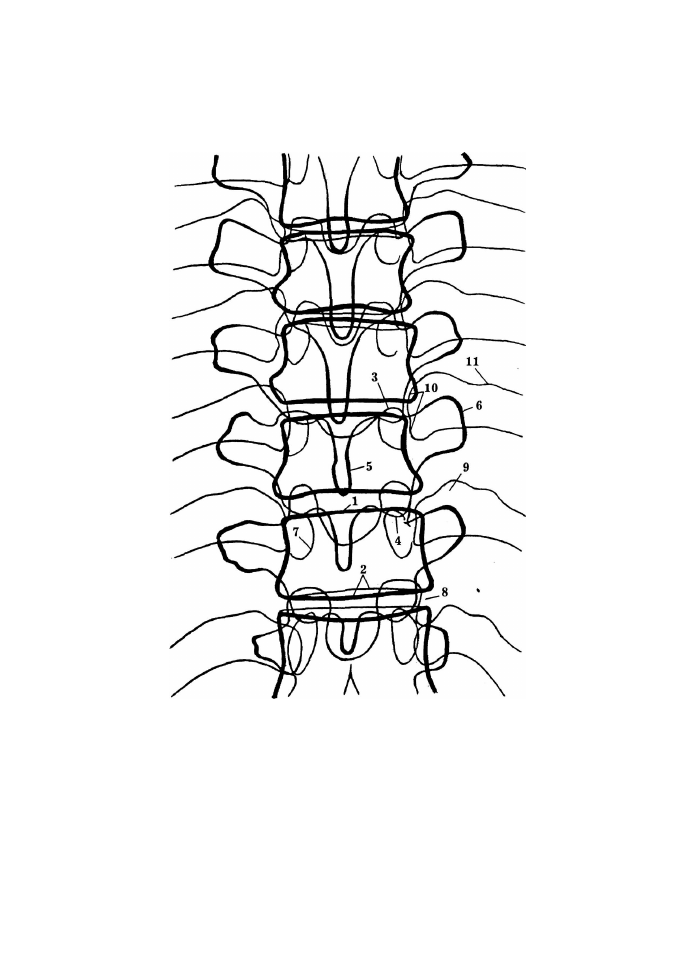

ГРУДНОЙ ОТДЕЛ ПОЗВОНОЧНИКА

(прямая проекция)

1. Верхний край тела позвонка

2. Нижний край тела позвонка

3. Верхний суставной отросток

4. Нижний суставной отросток

5. Остистый отросток

6. Поперечный отросток

7. Корень дужки позвонка

8. Межпозвонковый диск

9. Ребра

10. Головка ребра

11. Гребень шейки ребра

Позвоночник

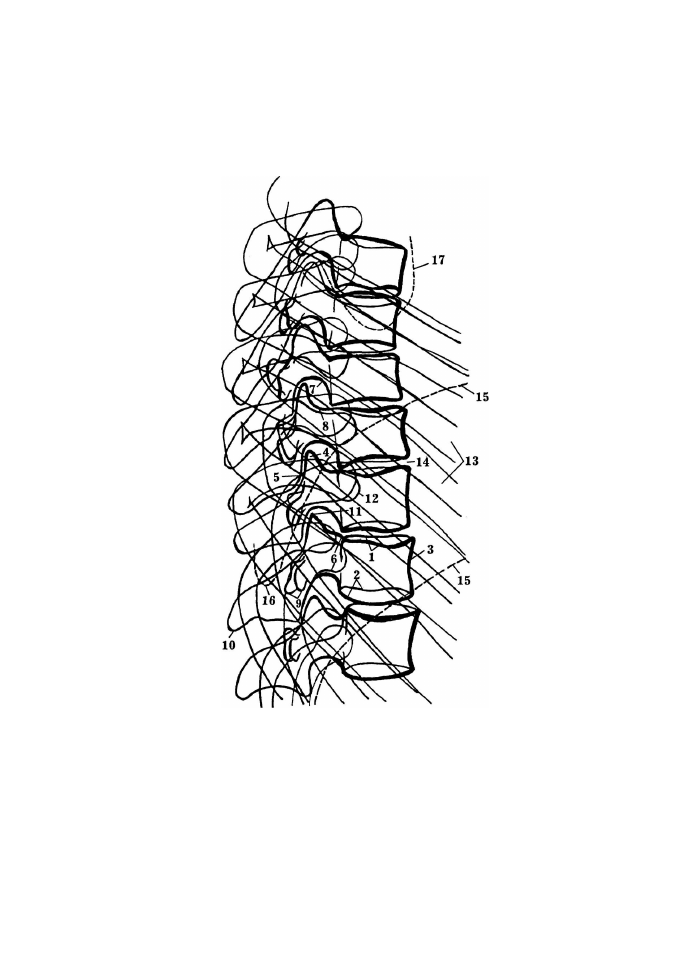

ГРУДНОЙ ОТДЕЛ ПОЗВОНОЧНИКА

(боковая проекция)

1. Верхний край тела позвонка

2. Нижний край тела позвонка

3. Передний край тела позвонка

4. Верхний суставной отросток

5. Нижний суставной отросток

6. Корень дуги позвонка

7. Верхняя межпозвонковая вырезка

8. Нижняя межпозвонковая вырезка

9. Поперечные отростки

10. Остистый отросток

11. Межпозвонковый сустав

12. Головка ребра

13. Ребра

14. Межпозвонковый диск

15. Диафрагма

16. Реберно-диафрагмальный синус

17. Лопатка
