Рентгеноанатомический атлас скелета - часть 2

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

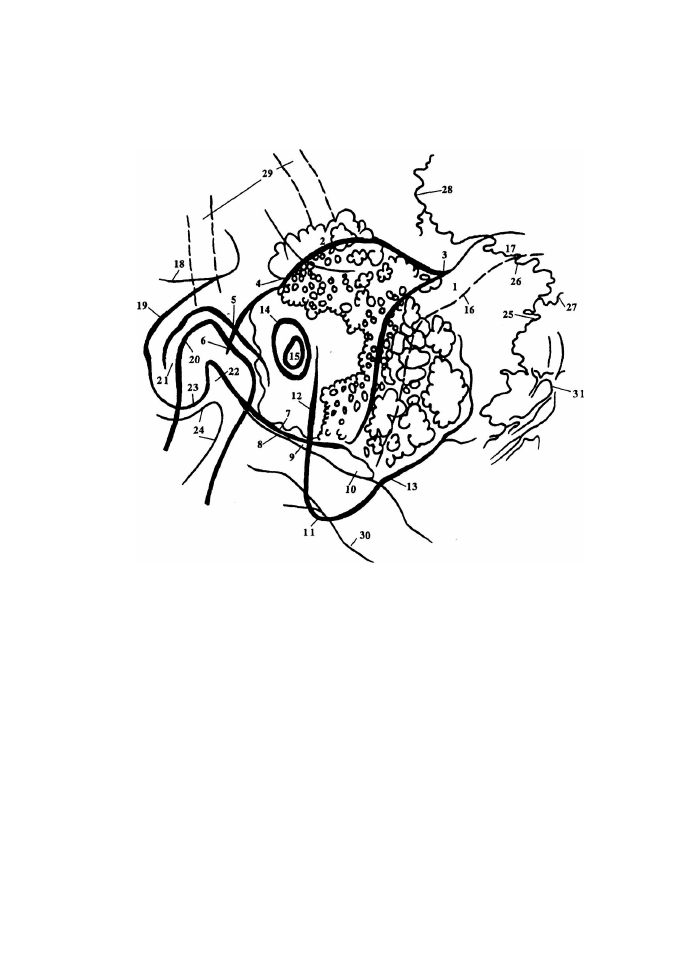

РЕНТГЕНОГРАММА ВИСОЧНОЙ КОСТИ

(по Шюллеру)

1. Задняя поверхность пирамиды височной

кости

2. Верхняя поверхность пирамиды височной

кости

3. Угол Цителли

4. Край дугообразной возвышенности

5. Верхний край верхушки пирамиды

6. Верхушка пирамиды

7. Внутренний край пирамиды

8. Скат

9. Каменисто-затылочная щель

10. Яремное отверстие

11. Вершина сосцевидного отростка

12. Передний край сосцевидного отростка

13. Задний край сосцевидного отростка

14. Наружный слуховой проход

15. Внутренний слуховой проход

16. Сигмовидная борозда

17. Поперечная борозда

18. Верхний край скулового отростка

19. Нижний край скулового отростка

20. Головка верхней челюсти

21. Нижнечелюстной сустав

22. Спинка турецкого седла

23. Дно турецкого седла

24. Клиновидная пазуха

25. Затылочно-каменистый шов

26. Каменисто-теменной шов

27. Ламбдовидный шов

28. Чешуйчатый шов

29: Ушная раковина

30. Наружная поверхность затылочной кости

31. Каналы диплоических век

Череп

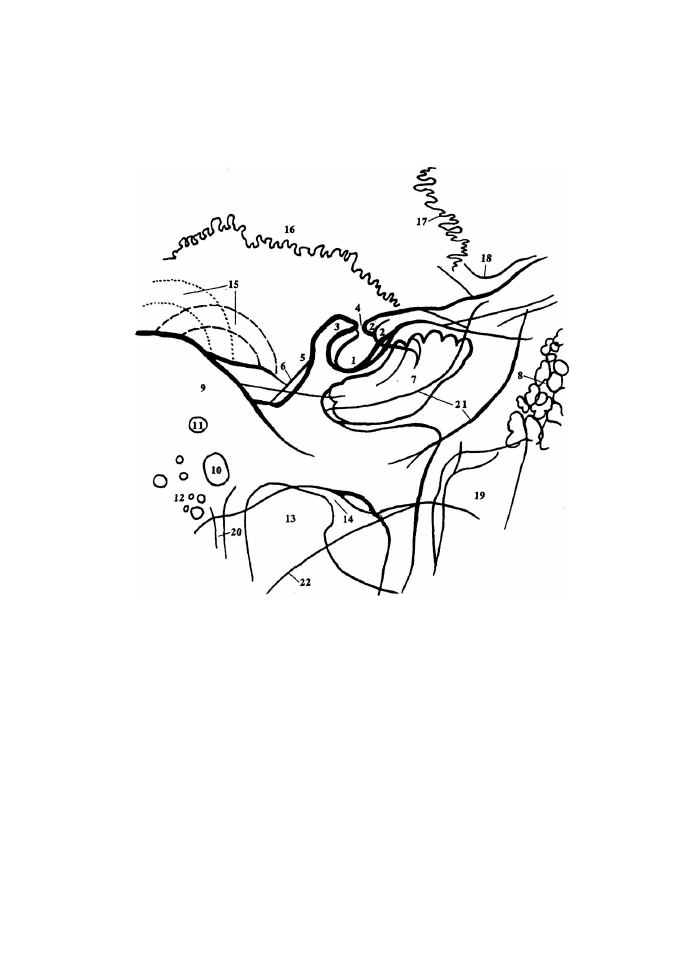

РЕНТГЕНОГРАММА ТУРЕЦКОГО СЕДЛА

(боковая проекция, прицельный снимок)

1. Гипофизарная ямка

2. Передние наклоненные отростки

3. Спинка турецкого седла с задними

наклоненными отростками

4. Вход в турецкое седло

5. Скат

6. Обызвествление твердой мозговой

оболочки

7. Клиновидная пазуха

8. Решетчатый лабиринт

9. Пирамида височной кости

10. Наружный слуховой проход

11. Внутренний слуховой проход

12. Сосцевидные ячейки

13. Головка нижней челюсти

14. Нижнечелюстной сустав

15. Ушные раковины

16. Чешуйчатый шов

17. Коронарный шов

18. Теменной угол малого крыла клиновидной

кости

19. Верхнечелюстная пазуха

20. Шиловидный отросток

21. Контуры средней черепной ямки

22. Контур мягкого неба

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

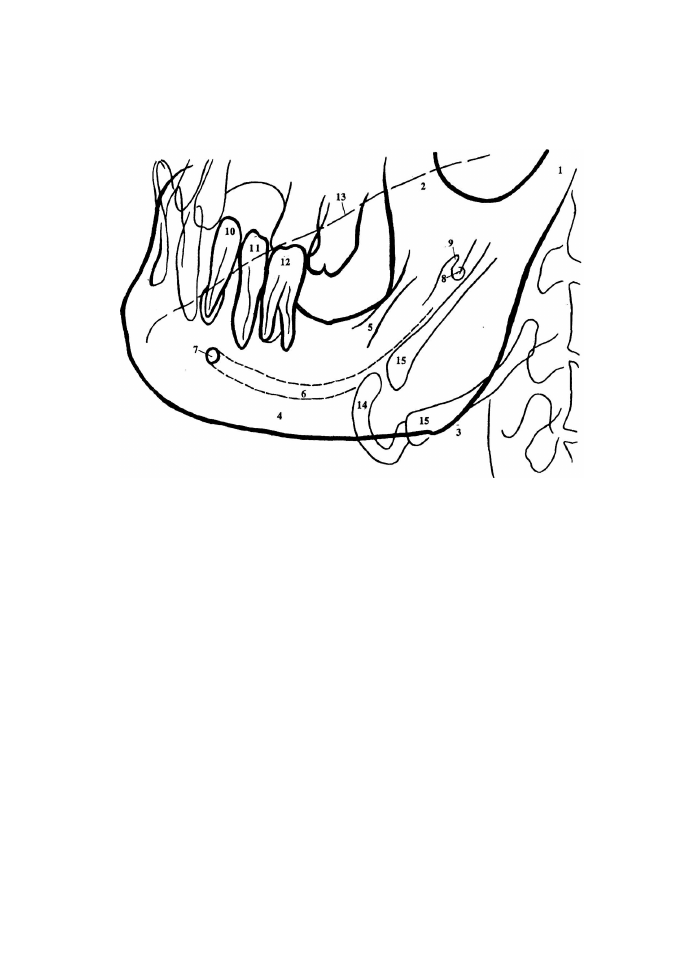

РЕНТГЕНОГРАММА НИЖНЕЙ ЧЕЛЮСТИ

(боковая проекция)

1. Суставной отросток

2. Венечный отросток

3. Угол нижней челюсти

4. Нижний край тела нижней челюсти

5. Косая линия

6. Нижнечелюстной канал

7. Подбородочное отверстие

8. Нижнечелюстное отверстие

9. Язычок нижней челюсти

10. Премоляр I

11. Премоляр II

12. Моляр!

13. Противоположный (отстоящий от пленки)

край нижней челюсти

14. Тело подъязычной кости

15. Большие рога подъязычной кости

Череп

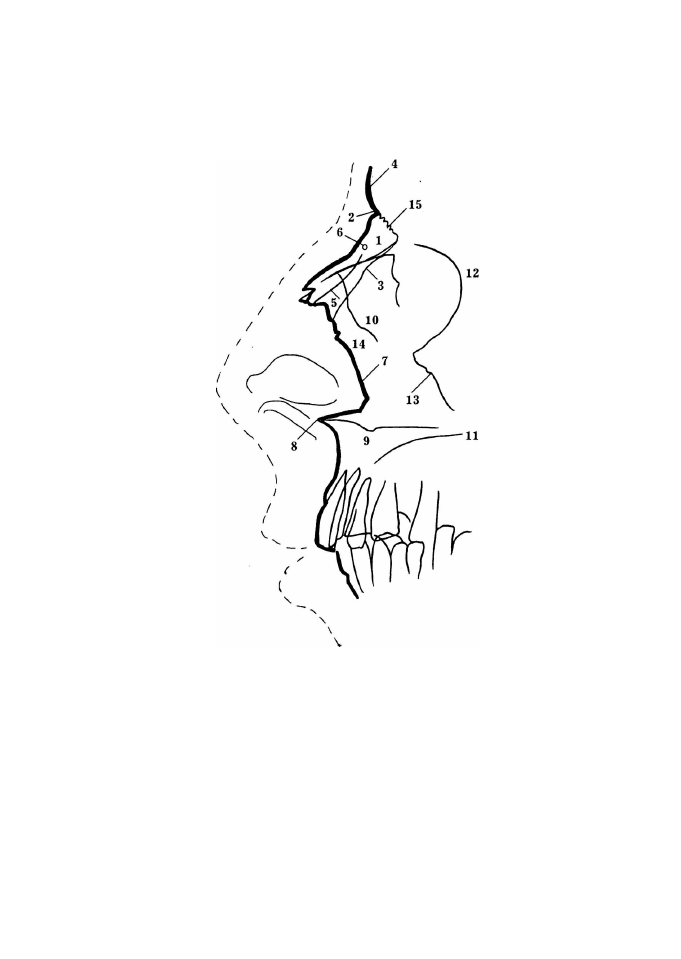

РЕНТГЕНОГРАММА НОСА

(боковая проекция)

1. Носовая кость

2. Корень носа

3. Носо-верхнечелюстной шов

4. Лобная кость

5. Решетчатая борозда

6. Носовое отверстие

7. Контур грушевидной апертуры

8. Передняя носовая ость

9. Альвеолярный отросток верхней челюсти

10. Лобный отросток верхней челюсти

11. Костное небо

12. Край орбиты (скуловая часть)

13. Контур скуловой дуги

14. Костная перегородка носа

15. Носо-лобный шов

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

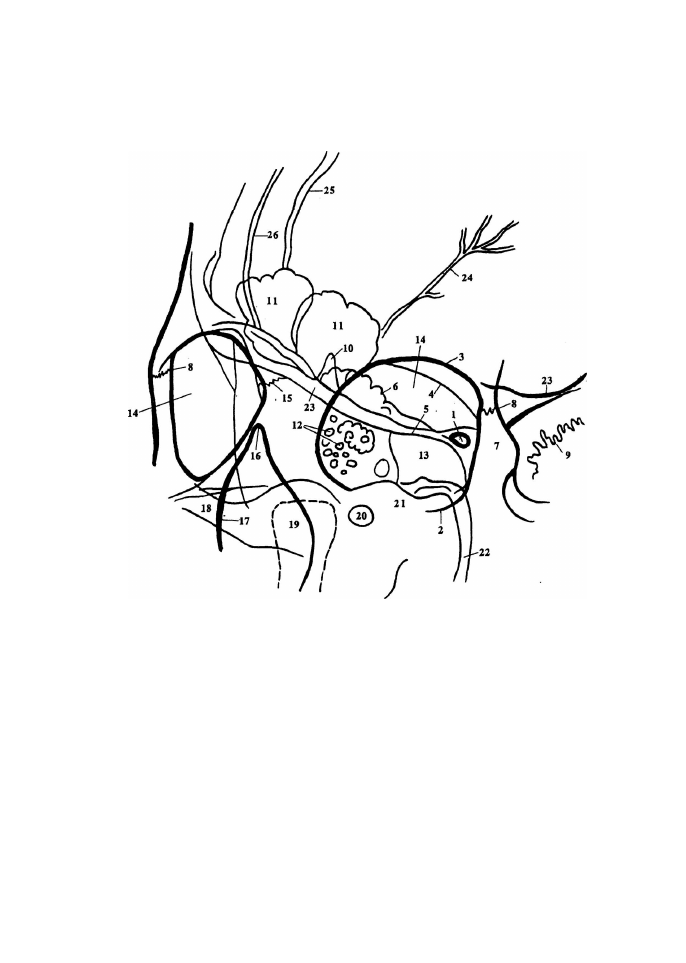

РЕНТГЕНОГРАММА ОРБИТ

(косая проекция, по Резе)

1. Отверстие канала зрительного нерва 14.

2. Стенка орбиты (верхнечелюстная часть) 15.

3. Стенка орбиты (лобная часть) 16.

4. Контур передней черепной ямки 17.

5. Пластинка клиновидной кости 18.

6. Внутренний рельеф свода черепа 19.

(пальцевые вдавления) 20.

7. Лобный отросток скуловой кости 21.

8. Лобно-скуловой шов 22.

9. Ламбдовидный шов 23.

10. Петушиный гребень 24.

11. Лобная пазуха 25.

12. Решетчатый лабиринт 26.

13. Клиновидная пазуха

Орбиты

Носо-лобный шов

Вершина грушевидной апертуры

Боковой край грушевидной апертуры

Скуловая дуга

Головка верхней челюсти

Наружный слуховой проход

Верхняя челюсть

Крыловидно-небный канал

Контур передней черепной ямки

Диплоический канал

Лобный гребень

Клиновидно-теменной синус

Череп

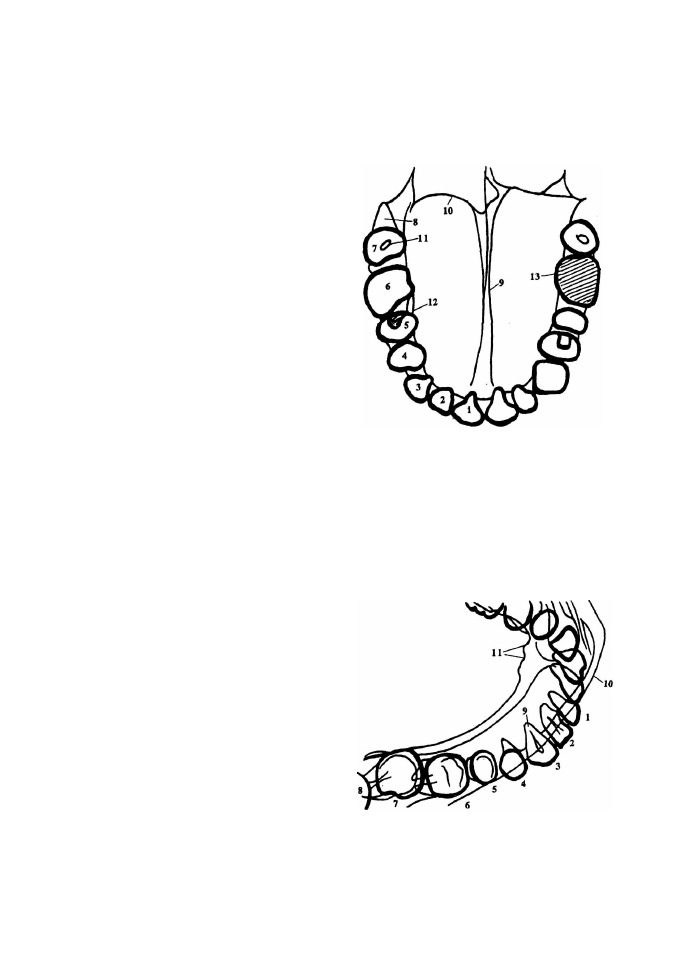

РЕНТГЕНОГРАММА ВЕРХНЕЙ ЧЕЛЮСТИ

(внутриротовой снимок неба)

1, 2. Резцы

3. Клык

4, 5. Малые коренные зубы

6, 7. Большие коренные зубы

8. Место для коренного зуба III

9. Костная перегородка носа

10. Передний край клиновидной пазухи

11. Полость зуба

12. Пломба

13. Коронка

РЕНТГЕНОГРАММА НИЖНЕЙ ЧЕЛЮСТИ

(внутриротовая проекция зубной дуги)

1,2. Резцы

3. Клык

4, 5. Малые коренные зубы

6, 7, 8. Большие коренные зубы

9. Корень зуба

10. Наружный край нижней челюсти

11. Н ижнечел юстная ость

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

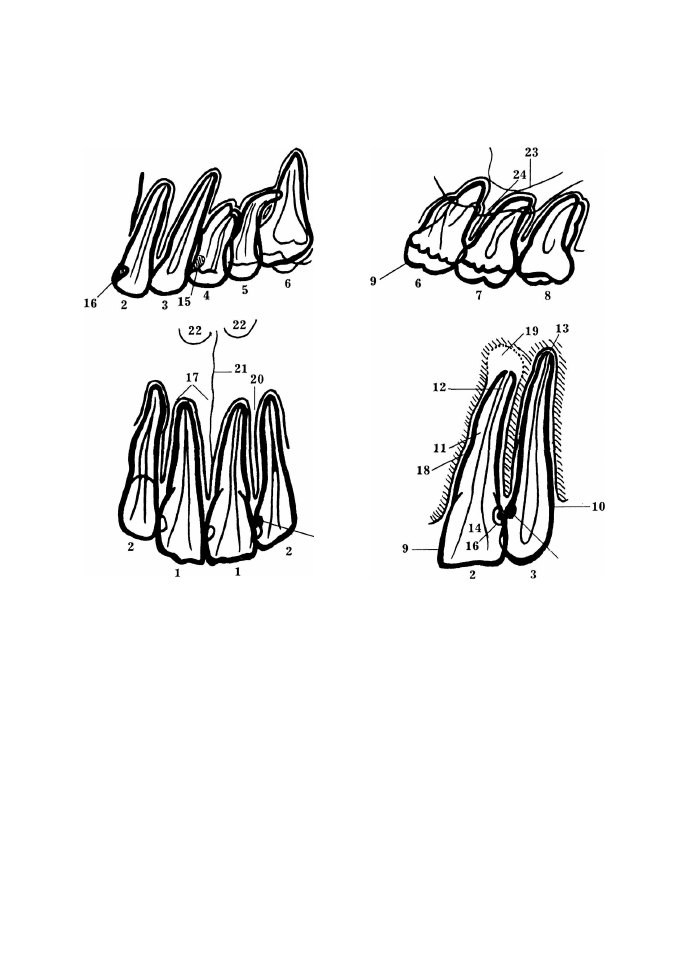

РЕНТГЕНОГРАММА ЗУБНОГО РЯДА

ВЕРХНЕЙ ЧЕЛЮСТИ

1, 2. Резцы

3. Клык

4, 5. Малые коренные зубы

6, 7, 8. Большие коренные зубы

9. Коронка зуба

10. Шейка зуба

11. Корень зуба

12. Верхушка корня зуба

13. Канал корня зуба

14. Полость зуба

15. Пломба

16. Пломба с кариесом

17. Альвеолярный край

18. Периодонт

19. Гранулема

20. Межальвеолярная перегородка

21. Межчелюстной шов

22. Полость носа

23. Скуловая дуга

24. Верхнечелюстная пазуха

Череп

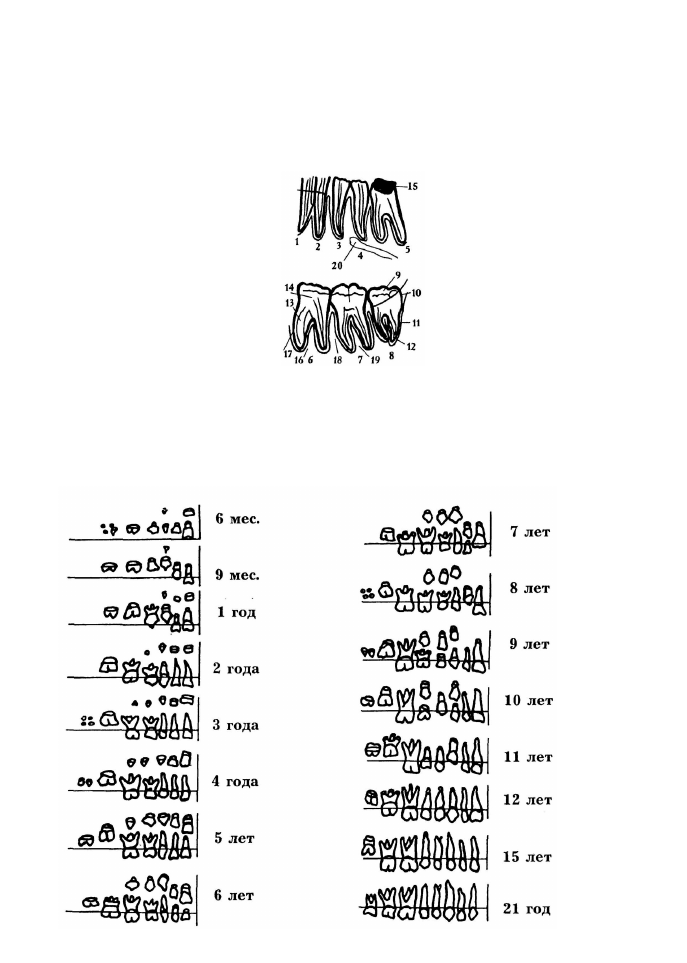

РЕНТГЕНОГРАММА ЗУБНОГО РЯДА

НИЖНЕЙ ЧЕЛЮСТИ

1,2. Резцы

3. Клык

4, 5. Малые коренные зубы

6, 7, 8. Большие коренные зубы

9. Коронка зуба

10. Шейка зуба

11. Корень зуба

12. Верхушка корня зуба

13. Канал корня зуба

14. Полость зуба

15. Пломба

16. Альвеолярный край

17. Периодонт

18. Межальвеолярная

перегородка

19. Межкорневая перегородка

20. Подбородочное

отверстие

РАЗВИТИЕ ЗУБОВ

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

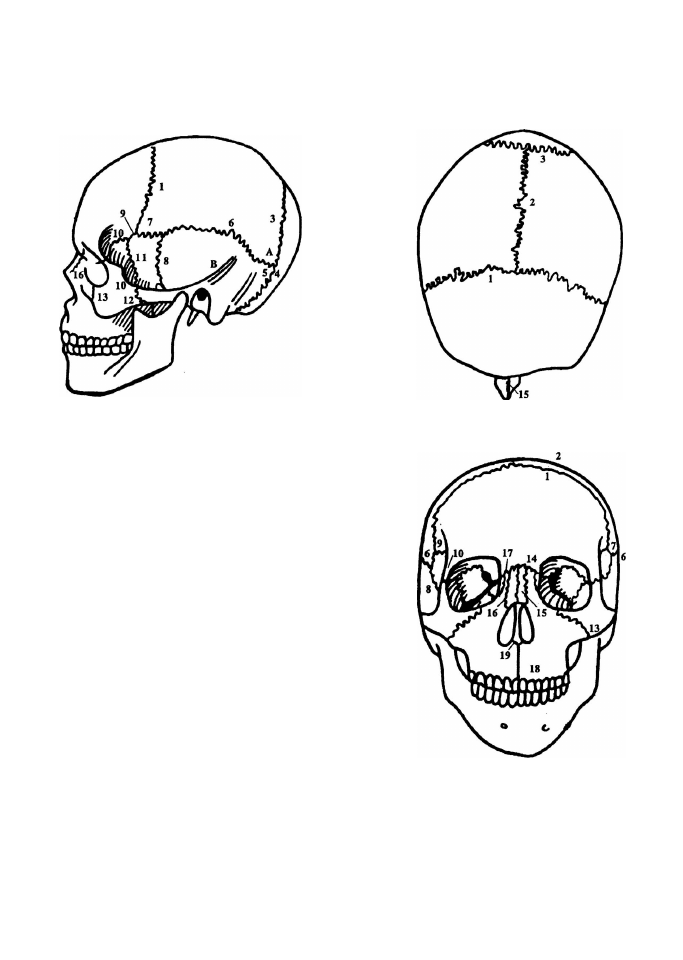

ШВЫ ЧЕРЕПА

1. Коронарный

2. Сагиттальный

3. Ламбдовидный

4. Затылочно-сосцевидный

5. Теменно-сосцевидный

6. Височно-теменной (чешуйчатый)

7. Клиновидно-теменной

8. Височно-чешуйчатый

9. Клиновидно-лобный

10. Лобно-скуловидный

11. Клиновидно-скуловой

12. Височно-скуловой

13. Верхнечелюстно-скуловой

14. Носо-лобный

15. Межносовой

16. Носо-верхнечелюстной

17. Лобно-верхнечелюстной

18. Межверхнечелюстной

19. Сошниково-верхнечелюстной

20. Слезно-верхнечелюстной

21. Лобно-решетчатый

22. Лобно-слезный

23. Слезно-решетчатый

24. Решетчато-верхнечелюстной

25. Клиновидно-решетчатый

A. Астерион (точка слияния швов 3, 4 и 5)

B. Височная линия

Череп

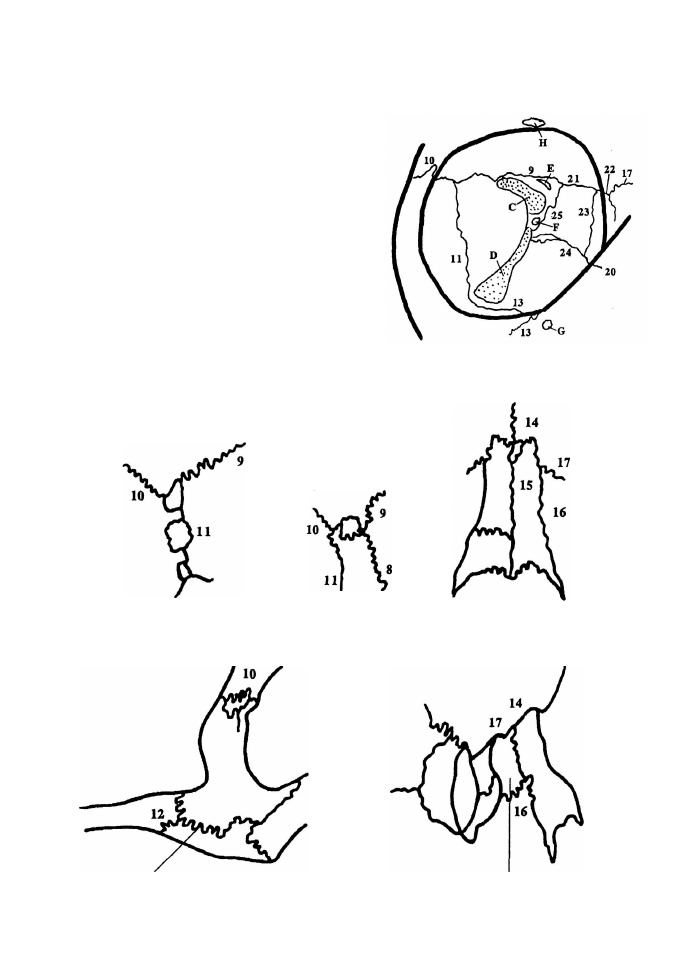

C. Верхнеглазничная щель

D. Глазничная клиновидно-верхнечелюстная щель

E. Отверстие для зрительного нерва

F. Округлое отверстие

G. Подглазничное отверстие

Н. Надглазничное отверстие

Область орбиты

Вставочные кости

Удвоенная носовая кость

Добавочный шов в области

скуловой дуги

Добавочная

околослезная кость

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

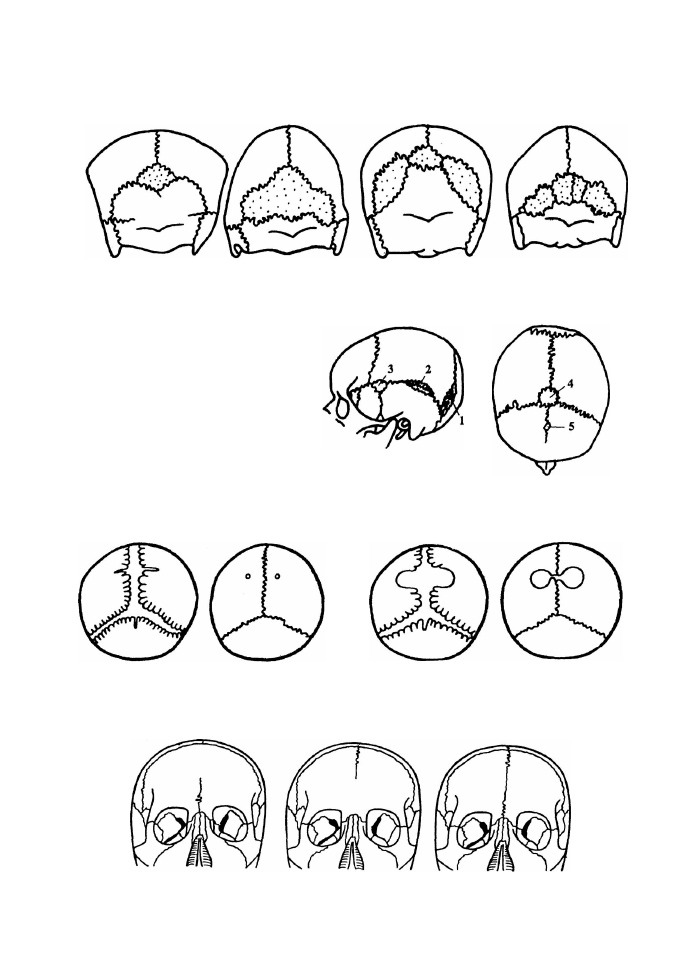

ПЕРСИСТИРУЮЩИЕ ШВЫ

Варианты межтеменной кости (кости инков)

Вставочные кости

1. Вставочная кость

в ламбдовидном шве

2. Os crotali

3. Osepiptericum

4. Os bregmaticum

(родничковая кость)

5. Os mediofrontale

Нормальное развитие больших

теменных отверстий из теменного шва

Развитие избыточно выраженных

теменных отверстий

Варианты персистирующего лобного (метопического) шва

Череп

зз

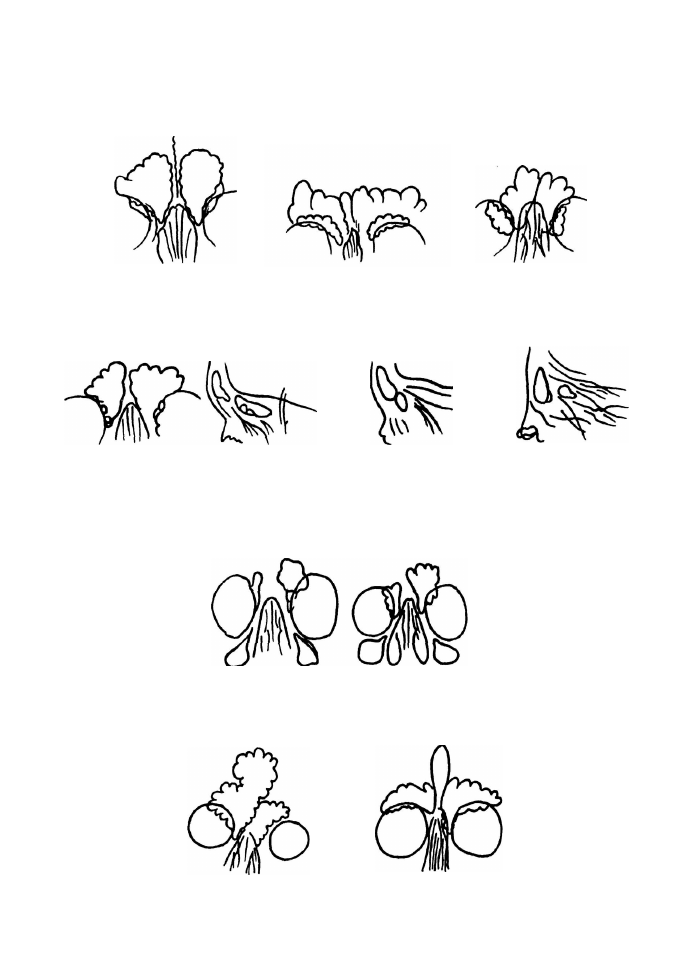

ВАРИАНТЫ РАЗВИТИЯ ЛОБНОЙ ПАЗУХИ

Лобный шов в

перегородке лобной

пазухи

"Сосископодобные"

надглазничные полости

Избыточно развитые

решетчатые ячейки

Решетчатые ячейки, проецирующиеся

на медиальный угол орбиты

в области лобной пазухи

Субфронтальная

пазуха,

примыкающая к

лобной пазухе

Ретрофронтальная

пазуха

Псевдолобная пазуха, картина обусловлена

избыточно развитыми решетчатыми ячейками

Асимметрия лобной

пазухи

Атипичная лобная

пазуха

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

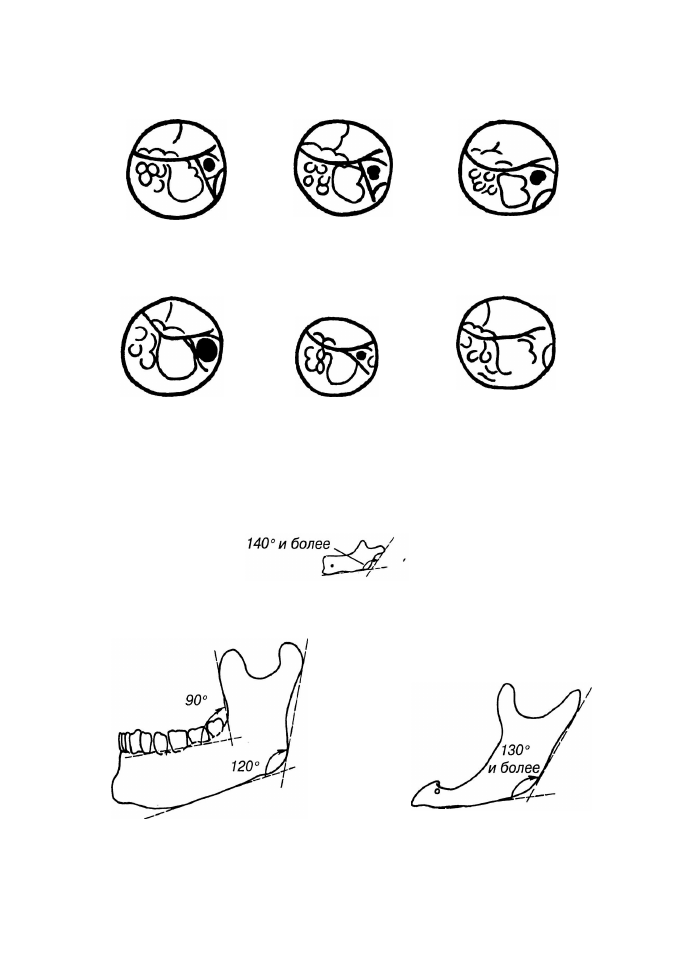

ФОРМА КАНАЛА ЗРИТЕЛЬНОГО НЕРВА

Норма

Удвоение

Наличие боковой

зазубрины

Расширение

Сужение

Деструкция

УГОЛ НИЖНЕЙ ЧЕЛЮСТИ

Возраст 30 лет

Возраст 80 лет

Новорожденный

Череп

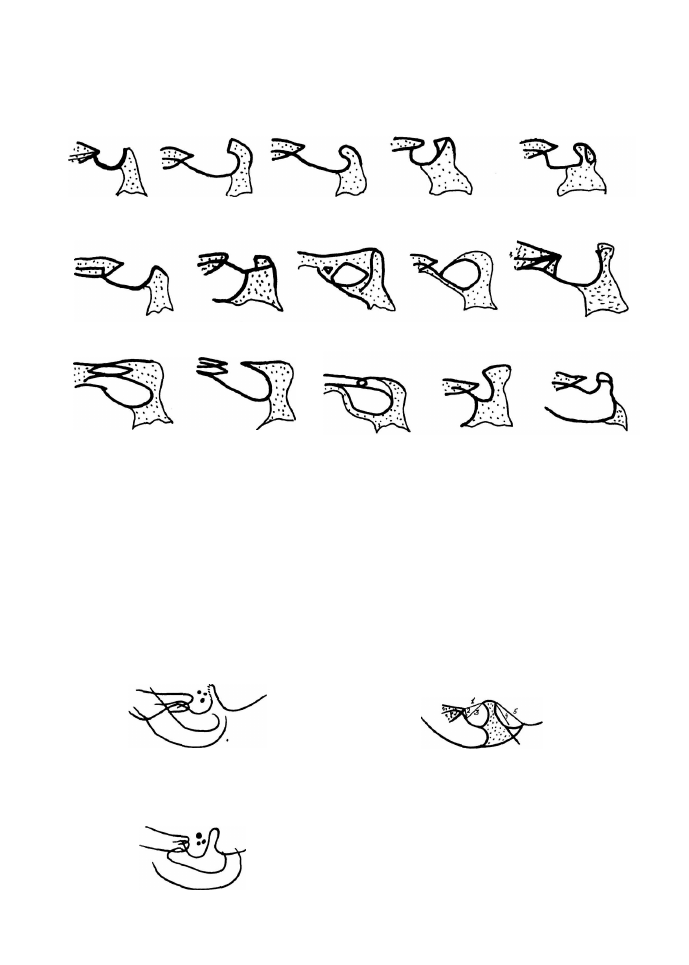

ВАРИАНТЫ НОРМАЛЬНОГО ТУРЕЦКОГО СЕДЛА

1. Круглый 2. Овальный 3. Уплощенный 4. Углубленный 5. Четырехугольный

6. Поверхностный 7 8 9 10

11 12 13 14 15

1 - 6. Наиболее часто встречающиеся формы

7. Обызвествление диафрагмы седла

8-12. Мостоподобная форма седла

13. Псевдомостоподобная форма Schneider

14, 15. Варианты Raab

ОБЫЗВЕСТВЛЕНИЯ В ОБЛАСТИ

ТУРЕЦКОГО СЕДЛА

Краниофарингеома

с узурацией спинки седла

Обызвествление

гипофиза, норма

Обызвествление твердой мозговой

оболочки:

1. Между передними и задними

наклоненными отростками

2. Между передними и средними

наклоненными отростками

3. Между средними и задними

наклоненными отростками

4. В области прикрепления твердой

мозговой оболочки к бугристости спинки

5. Между верхушкой пирамиды и задними

наклоненными отростками

РЕНТГЕНОАНАТОМИЧЕСКИЙ АТЛАС СКЕЛЕТА

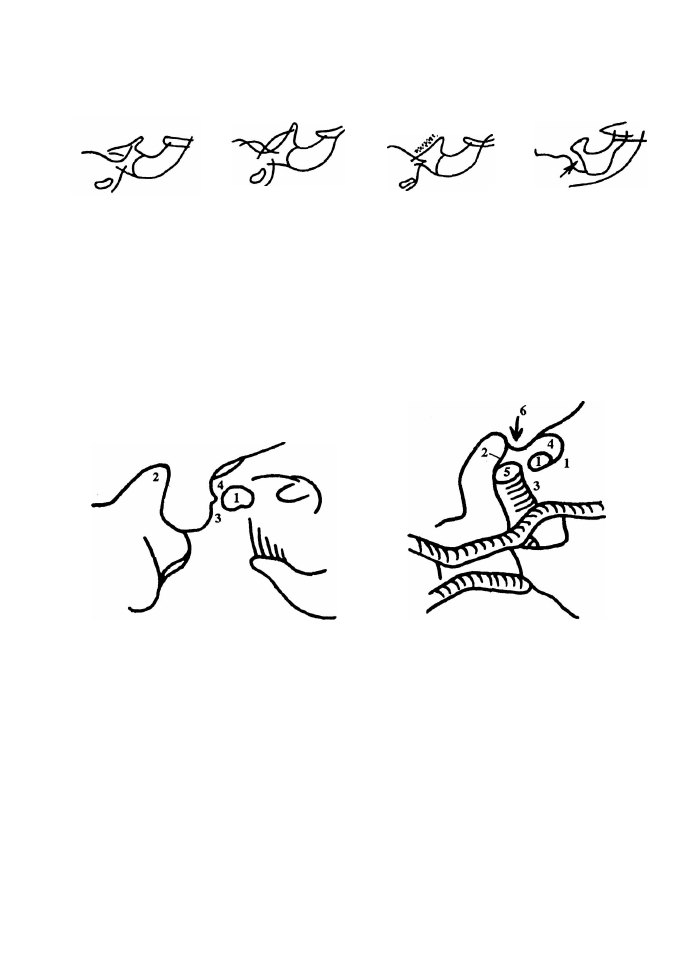

ИЗМЕНЕНИЯ СПИНКИ ТУРЕЦКОГО СЕДЛА

Обызвествление

намета

Обызвествление

твердой мозговой

оболочки

Обызвествление

базилярной

артерии

Клиновидно-

затылочный

синхондроз

Взаимоотношение каротидно-клиновидного отверстия,

образовавшегося в результате обызвествления тяжей

между передними и средними наклоненными отростками,

и ветви сонной артерии

Тип

Одностороннее обызвествление

без образования моста

Тип

Обызвествление диафрагмы

с образованием моста

1. Каротидно-клиновидное отверстие

2. Задний наклоненный отросток

3. Средний наклоненный отросток

4. Передний наклоненный отросток

5. Ветвь сонной артерии

6. Вдавления обызвествленной диафрагмы

турецкого седла

Череп

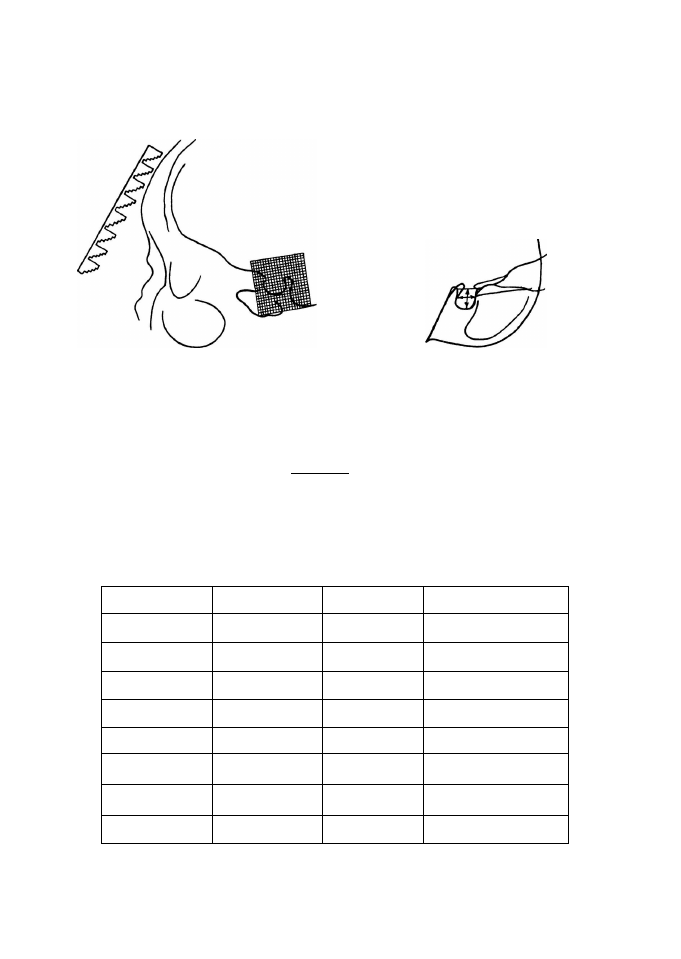

ИЗМЕРЕНИЕ ТУРЕЦКОГО СЕДЛА

Измерение турецкого седла с помощью

алюминиевого тест-фантома Buchner

Измерение турецкого седла

с помощью миллиметровой линейки

Индекс турецкого седла — I (no Gunther)

Возраст

0-1

мес.

1 мес. - 1 год

1 - 4 года

4-7 лет

7 - 10 лет

- 13 лет

- 16 лет

- 50 лет

Глубина, мм

3,4

4,5

7,6

7,8

8,4

9,3

9,1

9 - 12

Длина, мм

5,4

6,0

8,6

9,2

9,7

9,9

10,9

12- 15

Площадь, кв. мм

15,4

26,4

90- 120

100 хР

I = , где

L x B

Р —длина седла,

L —длина черепа,

В —ширина черепа
