КОМПЬЮТЕРНАЯ ТОМОГРАФИЯ - часть 23

КТ-ангиография

Венозные синусы

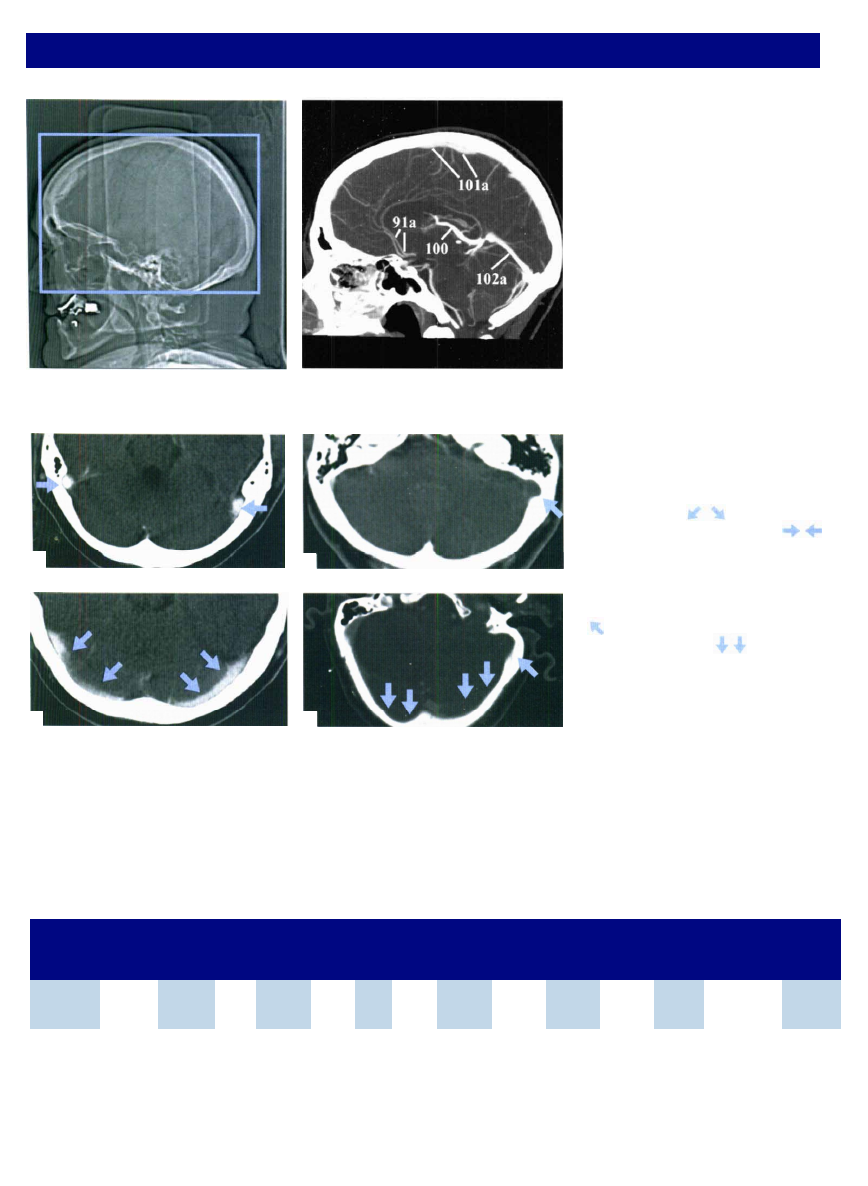

Для визуализации венозной системы

объем области интереса должен быть
расширен и включать в себя свод черепа

(рис.

 179.1а)

. Задержка начала скани­

рования увеличивается до 100 секунд.

Как для артериальной, так и для веноз­
ной фазы сканирование осуществляется
в краниокаудальном направлении. Сре­

динная сагиттальная реконструкция

(рис. 179.1b)

 идеально подходит для

осмотра контрастированной вены Га­

лена (100) и путей венозного оттока голов­

ного мозга (101а, 102а).

Рис. 179.1а

Рис.179.1b

Рис. 179.2

Рис. 179.3

Протокол «исключения трёх состояний»
На стр. 182-186 вы найдёте специализированные протоколы поиска аневризмы аорты, стенозов или обызвествлений коро­
нарных артерий и тромбоэмболии лёгочной артерии. Данный протокол позволяет решить три эти задачи за одно спи­
ральное сканирование.

Тип

спирал.

КТ

Режим

Coll.

[mm]

ST

[mm]

Pitch  Feed/

Rot.

[mm]

RI

[mm]

Rot.

Time

[s]

Voltage

[kV]

A

Voltage

[kV]

В

Current

[mAs]

A

Current

[mAs]

В

Kernel

Window

width/center

[HU]

Recon

Direction

2-трубочн.

DualEnergy

-Spiral

64 x 0,6

0,6

0,2-0,4*

3,8

0,3

0,33

120

120

160**

160**

В 26 f

600/200

obilque

Исключение трёх состояний: аневризмы аорты — ТЭЛА — коронарного стеноза
* — в зависимости от ЧСС

** — мАс за одно вращение

Обозначения: см. стр.204

Тромбоз венозного синуса

При нормальном венозном кровотоке

по мозговым синусам вы обнаружите

гиперденсные просветы обоих попереч­
ных синусов ( на

 рис. 179.2а

)

обоих сигмовидных синусов ( на

рис. 179.2b

) без каких-либо дефектов

наполнения при контрастном усилении.

В отличие от этой картины, на

рис. 179.3

 показаны односторонний

тромбоз левого сигмовидного синуса

( ) и двусторонний тромбоз обоих по­
перечных синусов ( ).

Построение трёхмерных реконструк­

ций и реконструкций в проекции MIP

может быть затруднено вследствие на­

личия по соседству костей черепа вы­

сокой плотности. Часто эти реконст­
рукции не дают дополнительной

информации.

b

b

a

a

КТ-ангиография

Сонные артерии

Важнейшее условие выявления стенозирующего процесса

сонных артерий — точное определение степени стеноза. Для
этого исследование проводят тонкими срезами, например,
4 х 1 мм или 16 х 0,75 мм, позволяющими планиметричес­
ки четко оценить стенозирование с достаточной степенью
точности для конкретных аксиальных срезов. Кроме того,

при построении сагиттальной или корональной MIP (ин­

тервал реконструкции 0,7 — 1,0 мм, перекрытие срезов 50 %)
ступенчатый контур структур не выражен (см. стр. 8).

Чтобы реконструкция сонных артерий была максималь­

ного качества, контрастирование яремных вен должно быть
минимально. Поэтому нужно обязательно использовать
программу автоматического отслеживания болюса КС. Если
при предварительном допплеровском исследовании заподоз­
рена патология в области бифуркации сонных артерий, ска­

нирование следует проводить в каудокраниальном направ­

л е н и и ; при патологии у основания черепа — в

краниокаудальном. Часто бывает полезно использовать

VRT, чтобы лучше сориентироваться в расположении ана­
томических структур

 (рис. 180.1d, 180.2b)

.

Тип

спирал.

КТ

Режим

Coll.

[mm]

ST

[mm]

Pitch  Feed/

Rot.

[mm]

RI

[mm]

Rot.

Time

[s]

Voltage

[kV]

A

Voltage

[kV]

В

Current

[mAs]

A

Current

[mAs]

В

Kernel

Window

width/center

[HU]

Recon

Direction

2-рядн.

Spiral

2 x 1,0

1,25

2,0

4,0

0,8

0,8

130

55

B 31s

700/80

coronal

6-рядн.

Spiral

6 x 1,0

1,25

1,50

9,0

0,8

0,6

110

70

В 20s

700/80

coronal

16-рядн.

Spiral  16 x 0,75

1,0

1,15

13,8

0,7

0,5

120

120

B 20f

700/80

coronal

64-рядн.

Spiral

64 x 0,6

0,6

1,20

23,0

0,4

0,33

120

110

B 25f

700/80

coronal

2-трубочн.

DualEnergy

-Spiral

64 x 0,6

1.0

0,65

12,5

0,7

0,33

140

80

55

234

D 30f

700/80

coronal

Обозначения: см. стр.204

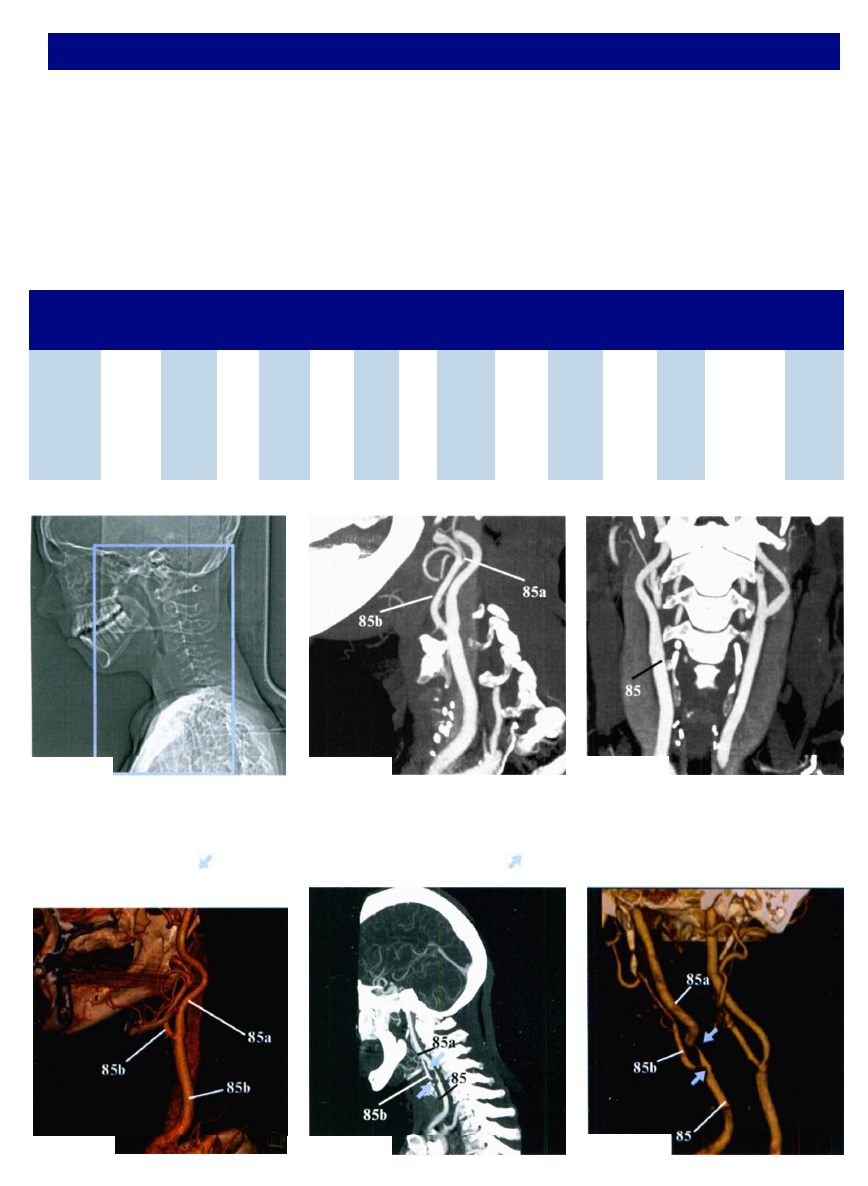

На

 рис. 180.1

 показана боковая топограмма (а), позиционирующая объем визуализации боковой (b) и передней (с) MIP, а

также VRT (d). У данного пациента патологических изменений не определяется. В противоположность этому, у пациента на

рис. 180.2

 в сагиттальной MIP и VRT-изображении имеются две выемки на столбике контрастированного сосуда в типичном

месте локализации стенозов сонных артерий. На левой ВСА (85а) определяется короткий сегментарный стеноз несколько

дистальнее бифуркации ( ), где, в свою очередь, также имеется стеноз ( ) ОСА (85), переходящий на устье НСА (85b).

Рис. 180.1а

Рис. 180.1b

Рис. 180.1с

Рис.180.2b

Рис. 180.2а

Рис. 180.1d

КТ-ангиография

Аорта

Как упоминалось выше, КТ-ангиография аорты проводит­

ся для исключения аневризм, сужений и возможного рас­
слоения, а также для определения протяженности пора­
жения. Целесообразно использовать автоматическое
отслеживание болюса, особенно у пациентов с патологи­
ей сердца и изменением времени циркуляции KB в малом
круге кровообращения. Окно для определения порогово­
го значения плотности располагают на аорте чуть выше

исследуемого отдела. Для уменьшения дыхательных арте­

фактов, затрагивающих околодиафрагмальные отделы аор­

ты, сканирование грудной аорты проводят в каудокрани­

альном  н а п р а в л е н и и , поскольку  н е п р о и з в о л ь н ы е

дыхательные движения более вероятны в конце исследо­

вания. Кроме того, при исследовании в каудокраниальном
направлении маскируются начальный венозный приток KB
через подключичную и плечеголовную вены и их наложе­
ние на артерии дуги аорты.

Тип

спирал.

КТ

Режим

Coll.

[mm]

ST

[mm]

Pitch  Feed/

Rot.

[mm]

RI

[mm]

Rot. Voltage Voltage

Time [kV] [kV]

[s]

 А

 В

Current

[mAs]

A

Current

[mAs]

В

Kernel

Window

width/center

[HU]

Recon

Direction

2-рядн.

Spiral

2 x 2,5

3,0

1,80

9,0

1,0

0,8

130

55

B 31s

700/80

obilque

6-рядн.

Spiral

6 x 2,0

2,50

1,75

21,0

1,5

0,6

110

90

B 31s

700/80

obilque

16-рядн.

Spiral

16 x 1,5

2,0

1,15

27,6

1,5

0,5

120

140

B 20f

700/80

obilque

64-рядн.

Spiral

64 x 0,6

0,75

0,85

16,3

0,5

0,33

120

110

B 25f

700/80

obilque

2-трубочн.

DualEnergy  14 x 1,2

1,50

0,70

11,8

1,0

0,5

140

80

55

234

D 30f

700/80

obilque

-Spiral

Обозначения: см. стр.204

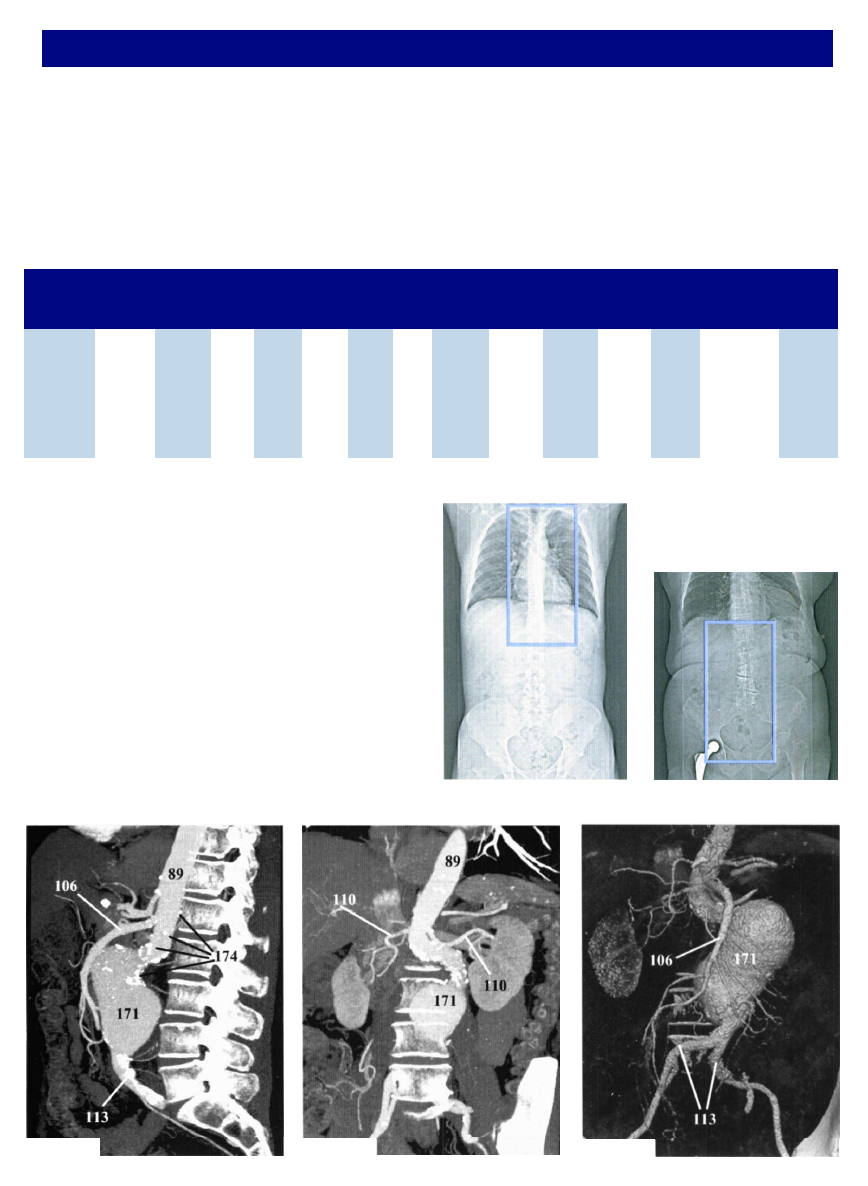

Как построение реконструкций MIP и MPR

 (рис. 182.2,

182.3)

. так и MOB

 (рис. 182.4)

 позволяют в полном объе­

ме оценить патологию сосудов. Это хорошо видно на при­
мере инфраренальной аневризмы брюшного отдела аорты.

Аневризматическое расширение (171) начинается сразу ди­

стальнее почечных артерий (110), не затрагивая верхнюю
брыжеечную (106) и подвздошные (113) артерии.

При планировании хирургического лечения важно иметь

представление о вовлечении в процесс висцеральных и пе­
риферических артерий, а также возможность наличия рас­
слоения. Кроме того, при аневризме нисходящего отдела
грудной аорты необходимо принять во внимание вовлече­
ние артерии Адамкевича, расположенной на этом уровне
и кровоснабжающей спинной мозг в области грудопояснич­
ного перехода.

Рис. 182.1

a

b

Рис. 182.2

Рис. 182.3

Рис. 182.4

КТ-ангиография

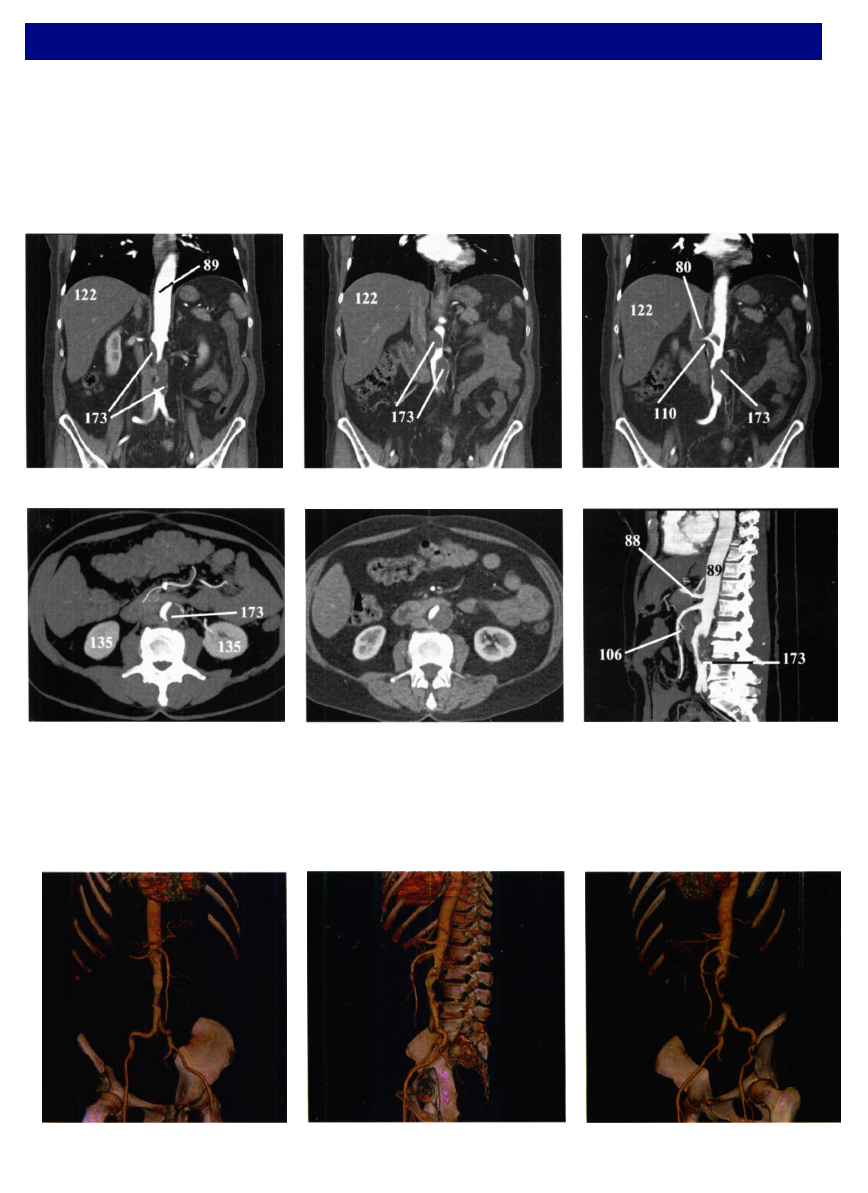

Зачастую послойный осмотр корональных или сагитталь­
ных MPR помогает быстро и точно определить распрост­
раненность патологических изменений, как в случае пока­
занного здесь тромбоза аневризмы брюшного отдела аорты.

Послойные корональные MPR демонстрируют не только

инфраренальный тромб (173) вдоль левой боковой стенки

аорты

 (рис. 183.1),

 но также второй тромб, расположен­

ный краниальнее первого. Он проходит вдоль правой бо­

Рис. 183.1

Рис. 183.4

Рис. 183.5

Рис. 183.6

Конечно, польза трехмерного изображения VRT зависит от

угла просмотра. Если смотреть под таким углом, как на

рис. 183.7,

 можно недооценить распространенность тром­

боза и, при наличии бляшек без кальциноза, легко оши­
биться. Гораздо лучше оценивать распространение процесса

под разными углами

 (рис. 183.8

 и

 9).

 Последнее изображе­

ние иллюстрирует результат визуального удаления меша­
ющих осмотру накладывающихся костных структур. Высо­
кая плотность поясничного отдела позвоночника мешает

оценить изменения сосудов на исходном изображении

(рис. 183.8)

. Такая возможность появляется только после

визуального удаления поясничных позвонков

 (рис. 183.9)

.

Рис. 183.7

Рис. 183.8

Рис. 183.9

Рис. 183.2

Рис. 183.3

ковой стенки на уровне (рис. 183.1) правой почечной ар­

терии (110), контрастирующейся с обедненным кровото­

ком

 (рис. 183.3)

. Отдельные аксиальные срезы

 (рис. 183.4,

5)

 позволяют провести точную планиметрическую оценку

степени стеноза, а на сагиттальной MPR (рис. 183.6) чет­

ко визуализируется ствол верхней брыжеечной артерии
(106).

КТ-ангиография (сердце)

Коронарные артерии

Визуализация коронарных артерий является сложной зада­

чей из-за сокращений сердца. Для этого исследования тре­
буются короткое время сканирования и точный его расчет.

Если ЧСС пациента превышает 70 ударов в минуту, при от­

сутствии противопоказаний должна назначаться премеди­

кация с бета-блокаторами. Даже укороченное время рота­
ции (0.42 с для шестнадцатиcрезового аппарата на момент

публикации этой книги) требует дополнительного ЭКГ-со­
пряжения. Для обеспечения качества диагностического

изображения размеры области визуализации уменьшают до
размеров сердца, а сканирование в краниокаудальном на­

правлении должно начинаться от бифуркации трахеи и про­

должаться до диафрагмы

 (рис. 184.1)

. Косые MIP парал­

лельно стволу левой коронарной артерии являются специ­

альными проекциями для осмотра ПМЖА, ПКА и изучения
трехмерной реконструкции. KB должно вводиться двухфаз­

но, сначала болюс 40 мл со скоростью 4 мл/с, а после па­
узы 10 с — второй болюс 80 мл со скоростью 2 мл/с. Необ­
ходимо использовать режим автоматического отслеживания
болюса KB с расположением окна контроля плотности на

восходящей аорте.

Тип

спирал.

КТ

Режим

Coll.

[mm]

ST

[mm]

Pitch  Feed/

Rot.

[mm]

RI

[mm]

Rot.

Time

[s]

Voltage

[kV]

A

Voltage

[kV]

В

Current

[mAs]

A

Current

[mAs]

В

Kernel

Window

width/center

[HU]

Recon

Direction

6-рядн.

Spiral

6 x 1,0

1,25

0,40

2,4

0,6

0,60

130

280

B 31s

600/200

obilque

16-рядн.

Spiral  16 x 0,75

1,0

0,25

3,0

0,5

0,37

120

620

B 30f

600/200

obilque

64-рядн.

Spiral

64 x 0,6

0,6

0,20

3,8

0,3

0,33

120

770

B 25f

600/200

obilque

2-трубочн.

DualEnergy

-Spiral

64 x 0,6

0,6

0,2-

0,4*

3,8-

7,6*

0,3

0,33

120

120

160**

160**

D 26f

600/200

obilque

* — в зависимости от ЧСС
Обозначения: см. стр.204

** — мАс за одно вращение

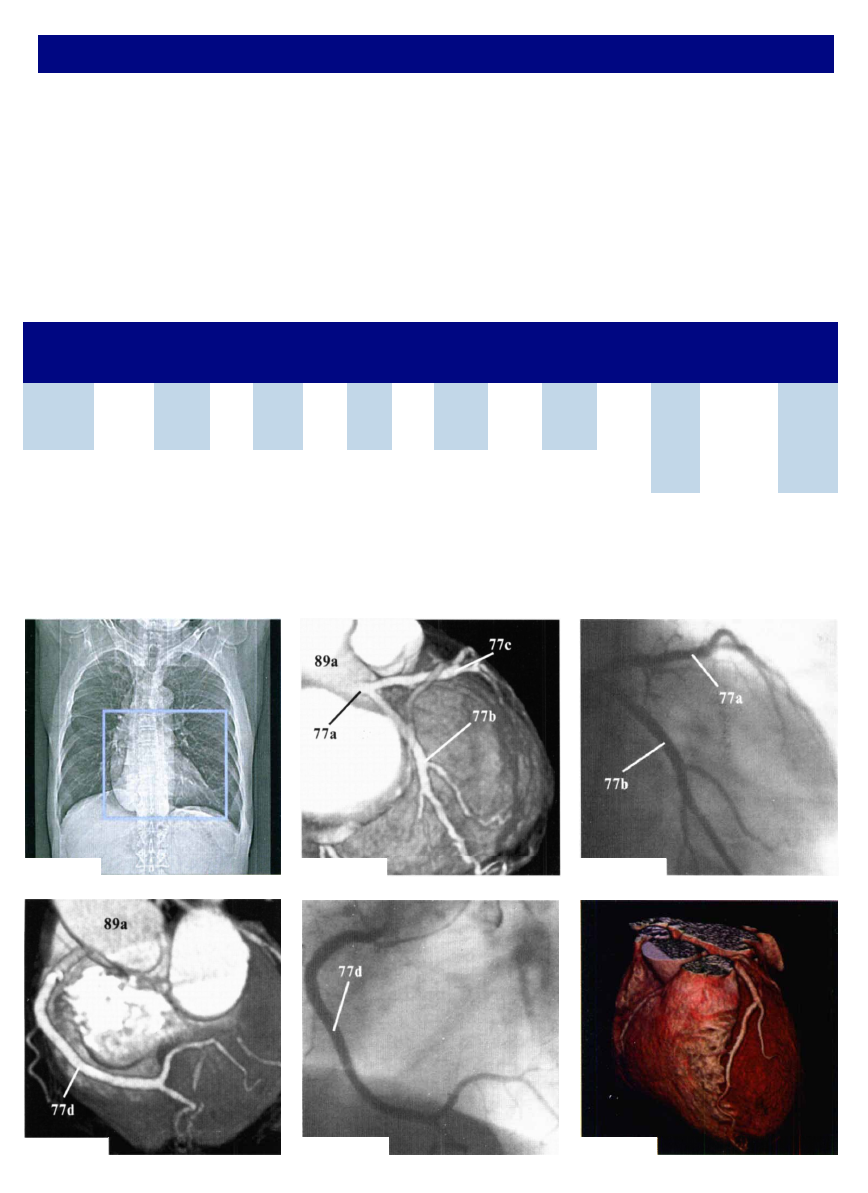

Следующие изображения даны для сравнения КТ

 (рис.

184.2а)

 левой коронарной артерии (77а), включая огиба­

ющую ветвь (77с) и ПМЖВ (77b), с традиционной корона­

рографией — золотым стандартом визуализации артерий
сердца

 (рис. 184.2b)

. На

 рис. 184.3а

 и

 184.3b

 показано та­

кое же сравнение для правой коронарной артерии (77d).

Рис. 184.3а

Рис. 184.1

Рис. 184.2а

Рис. 184.2b

Рис. 184.3b

Рис. 184.4

КТ-ангиография (сердце)

Поиск обызвествлений коронарных артерий
Сравнение с традиционной коронарографией проиллюстрировано на предыдущей странице. Поиск обызвествлений ко­
ронарных артерий проводят без введения KB и с некоторым увеличением толщины срезов. Сканирование без усиления
проводят в краниокаудальном направлении.

Тип

спирал.

КТ

Режим

Coll.

[mm]

ST

[mm]

Pitch  Feed/

Rot.

[mm]

RI

[mm]

Rot.

Time

[s]

Voltage

[kV]

A

Voltage

[kV]

В

Current

[mAs]

A

Current

[mAs]

В

Kernel

Window

width/center

[HU]

Recon

Direction

6-рядн.

Spiral

6 x 2,0

3,0

0,40

4,8

1,5

0,6

130

75

В 35s

600/200

axial

16-рядн.

Spiral

16 x 1.5

3,0

0,25

6,0

1,5

0,37

120

170

B 35f

600/200

axial

64-рядн.

Spiral

24 x 1,2

3,0

0,20

5,8

1,5

0,33

120

190

B 35f

600/200

axial

2-трубочн.

DualEnergy

-Spiral

64 x 0,6

0,2-

0,4*

0,20

3,8

1,5

0,33

120

120

40**

40**

B 35f

600/200

axial

* — в зависимости от ЧСС ** — мАс за одно вращение
Обозначения: см. стр.204

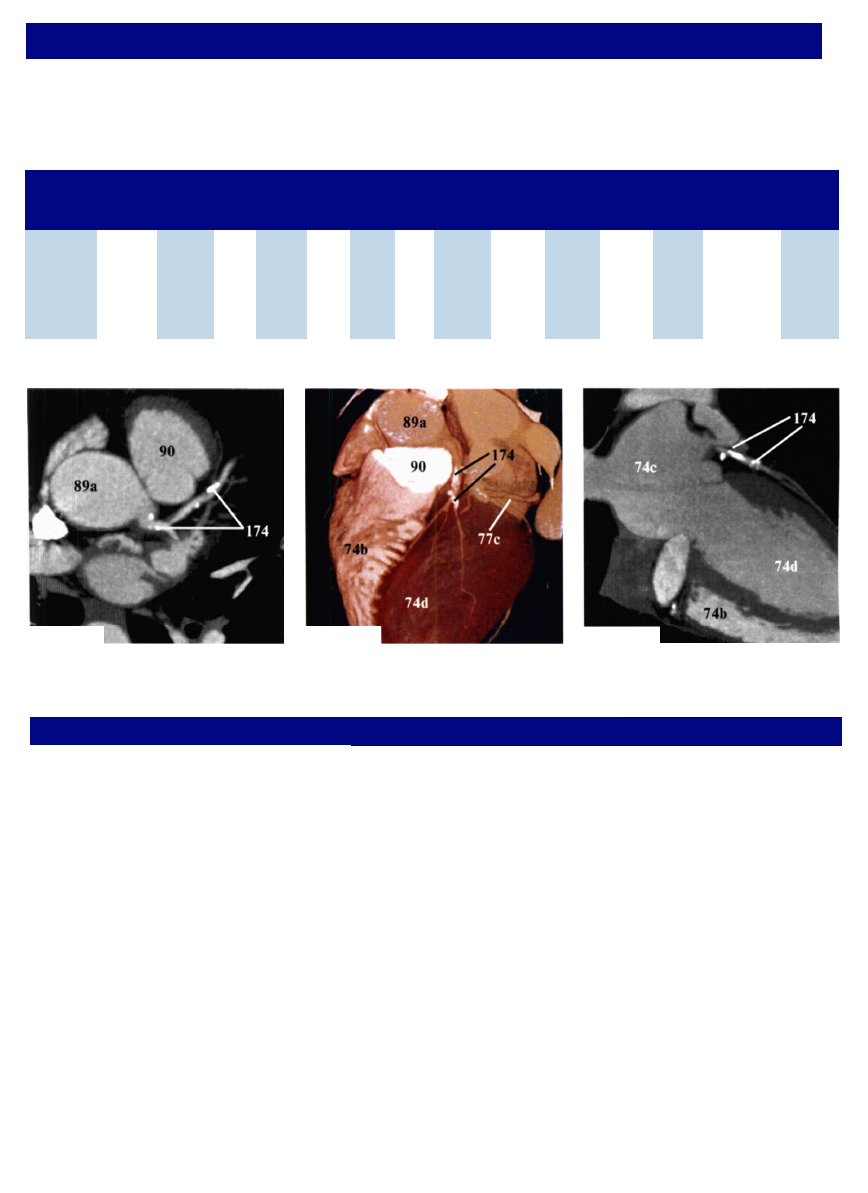

Определение количества обызвествлений (174) в коронарных артериях лучше осуществлять на специальной рабочей станции,
но можно выполнить и на обычной рабочей станции после предварительной обработки изображения

 (рис. 185.1 — 3).

 Неусилен­

ные изображения используют, например, для шкалы Agatston [43, 44], по которой определяют риск коронарной патологии.

Шкала Agatston

Клиническое значение

Рекомендуемая терапия

0

Участки обызвествлений

не определяются

Нет риска коронарной
патологии у 90-95 %

Нет

1-10

Определяются минимальные
участки обызвествлений

Стеноз маловероятен

Методы общей
профилактики

11-100

Четко выражены неплотные
участки обызвествлений

Возможны признаки
коронарной недостаточности

Требует дальнейшего

обследования

101-400

Четко выражены умеренные
участки обызвествлений

Признаки коронарной
недостаточности из-за возможного
стенозирования

Установление фактора

риска и специфическая
кардиотерапия

> 400

Распространенные участки

обызвествлений

Высокая вероятность коронарной
недостаточности из-за
возможного стенозирования

Проводят стресс ЭКГ,
в зависимости от результата
— коронарография

Полезные рекомендации и указания для проведения поиска обызвествлений коронарных артерий можно найти в следу­
ющих статьях:

[43] Корр AF, Ohnesorge В, Becker С et al: Reproducibility and accuracy of coronary calcium measurements with multi-detector row versus

electron-beam-CT. Radiology (2002) 225:113-119

[44] Rumberer JA, Brundage BH, Rader DJ et al: Electron beam CT coronary calcium scanning. Review and guidelines for use in asymptomatic

persons. Mayo Clin Proceed (1999) 74: 243-252

[45] Janowitz WR, Agatston AS, Viamonte M: Comparison of serial quantitative evaluation of calcified coronary artery plaque by ultra-fast

computed tomography in persons with and without obstructive coronary artery disease. Am J Cardiol (1991) 68:1-6

[46] Haberl R, Becker A, Leber A et al: Correlation of coronary calcification and angiographically documented stenoses in patients with

suspected CAD: results of 1764 patients. J Am Coll Cardiol (2001) 37:451-457

Рис. 185.2

Рис. 185.3

Рис. 185.1

КТ-ангиография

Тромбоэмболия легочной артерии

По топограмме

 (рис. 186.1)

 устанавливают область инте­

реса и объем сканирования, которое начинается несколь­

ко выше дуги аорты с визуализацией сосудов корней легких
и cердца с правым предсердием (возможный источник эм­
болии). Латеральные и верхушечные отделы легких иссле­

довать необязательно. Общее время сканирования не дол­

жно превышать 15 с, чтобы все исследование провести на
одной задержке дыхания пациента и избежать появления
артефактов. Направление исследования — каудокраниаль­

ное, при этом самые подвижные зоны около диафрагмы к
последнему этапу уже полностью отсканированы, и умень­
шаются артефакты венозного притока KB через плечего­

ловные вены и верхнюю полую вену. Следует строго соблю­
дать хронометраж отслеживания болюса (окно контроля

плотности устанавливают над легочным стволом). Рекон­

струируемые сечения должны быть не менее 3 мм в шири­

ну, а срезы для MIP — около 1 мм, чтобы не пропустить

даже небольшие, едва различимые ТЭЛА.

Тип

спирал.

КТ

Режим

Coll.

[mm]

ST

[mm]

Pitch  Feed/

Rot.

[mm]

RI

[mm]

Rot.

Time

[s]

Voltage

[kV]

A

Voltage

[kV]

В

Current

[mAs]

A

Current

[mAs]

В

Kernel

Window

width/center

[HU]

Recon

Direction

2-рядн.

Spiral

2 x 1,5

2,0

1,80

5,4

1,5

0,8

130

55

B 31s

700/80

obilque

6-рядн.

Spiral

6 x 1,0

1,25

1,50

9,0

0,8

0,6

110

80

В 20s

700/80

obilque

16-рядн.

Spiral  16 x 0,75

1,0

1,80

9,6

0,7

0,42

100

140

B 20f

700/80

obilque

64-рядн.

Spiral  64 x 0,6

0,75

0,90

17,3

0,5

0,33

100

135

B 25f

700/80

obilque

2-трубочн.

Spiral

64 x 0,6

0,75

1,40

26,9

0,5

0,33

100

150

D 30f

700/80

obilque

2-трубочн.

DualEnergy  64 x 0,6

1,50

0,70

13,4

1,0

0,5

140

80

40

179

D 30f

700/80

obilque

-Spiral

Обозначения: см. стр.204

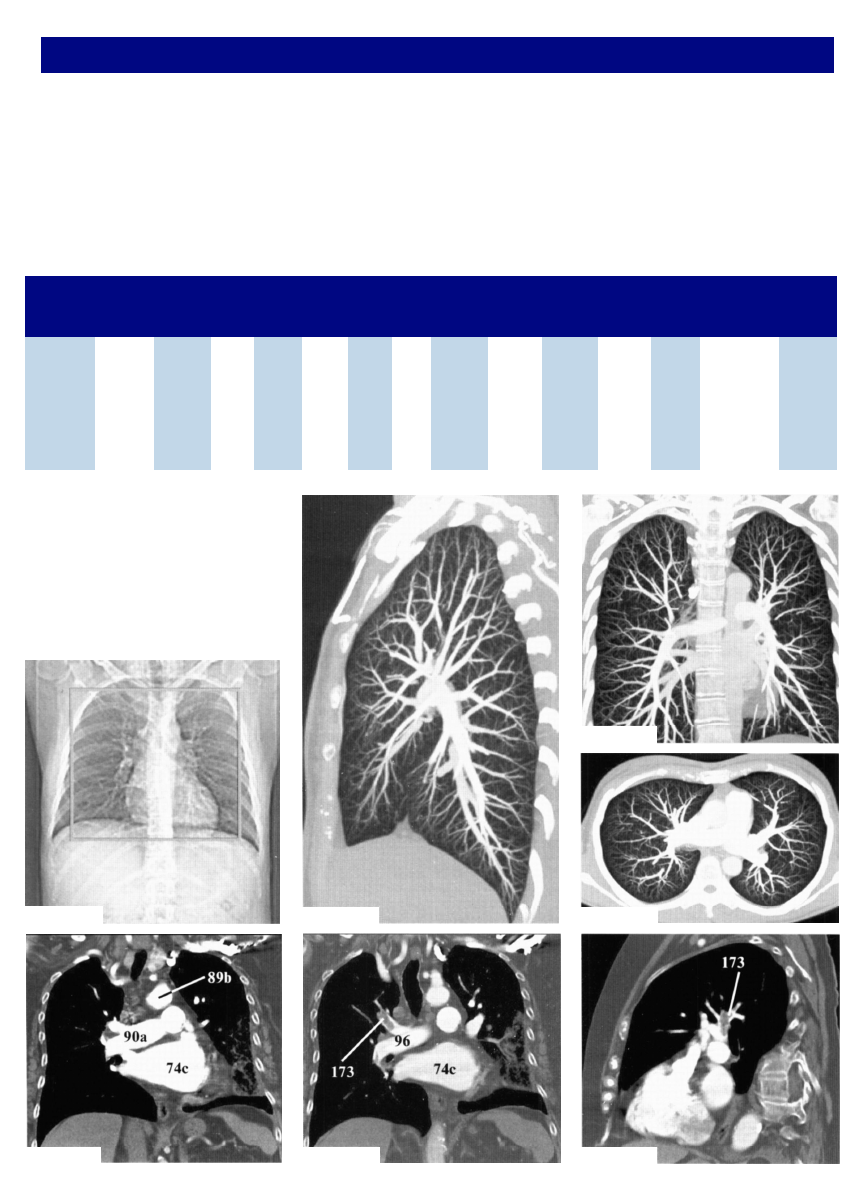

На фоне легочной ткани четко виден

контраст в просвете сосудов

(рис. 186.2 — 5)

, который хорошо визу­

ализируется на всем пути до перифе­
рии. Острая легочная эмболия на

рис. 186.6

 и

 186.7

 проявляется дефек­

том наполнения на фоне контраста за

счет тромба (173), который в данном

примере расположен в ветви правой ле­
гочной артерии (90а).

Рис. 186.3

Рис. 186.1

Рис. 186.2

Рис. 186.4

Рис. 186.7

Рис. 186.6

Рис. 186.5

КТ-ангиография

Сосуды брюшной полости

Большинство патологических изменений крупных сосудов

локализуются в области их устьев. Поэтому на топограмме

исследуемую область можно ограничить двумя третями
центрального пространства брюшной полости

 (рис. 187.1)

.

Устья магистральных артерий брюшной аорты хорошо ви­
зуализируются на аксиальных срезах, а также на MIP и МPR-

изображениях. Если необходима большая протяженность

срезов вдоль Z-оси, для четырехсрезового томографа уста­

навливается коллимирование 4 x 2,5 мм, что обеспечивает
приемлемое время сканирования за одну задержку дыхания
пациента. Однако при подозрении на стеноз почечных ар­

терий необходимо уменьшить объем исследования до об­

ласти почек. Для обеспечения адекватной визуализации

возможного стеноза в тонких почечных артериях исследо­
вание должно проводиться с малой толщиной среза, напри­
мер 4 x 1 мм, и индексом реконструкции только 0,5 мм.

Поскольку время кровотока индивидуально и часто варь­

ирует, нельзя рекомендовать фиксированную задержку инъ­

екции КВ. Взамен лучше использовать пробное введение KB
или автоматическое отслеживание болюса. Окно контро­

ля плотности (приток KB = начало сканирования) лучше

располагать на уровне просвета верхнего сегмента нисхо­

дящего отдела аорты (см. стр. 176).

Тип

спирал.

КТ

Режим

Coll.

[mm]

ST

[mm]

Pitch  Feed/

Rot.

[mm]

RI

[mm]

Rot.

Time

[s]

Voltage

[kV]

A

Voltage

[kV]

В

Current

[mAs]

A

Current

[mAs]

В

Kernel

Window

width/center

[HU]

Recon

Direction

2-рядн.

Spiral

2 x 1.5

2,0

1,80

5,4

1,5

0,8

130

55

B 31s

700/80

coronal

6-рядн.

Spiral

6 x 1,0

1,25

1,50

9,0

0,8

0,6

110

90

В 20s

700/80

coronal

16-рядн.

Spiral  16 x 0,75

1,0

1,15

13,8

0,7

0,5

120

140

B 20f

700/80

coronal

64-рядн.

Spiral

64 x 0,6

0,75

1,20

23,0

0,5

0,5

120

110

B 25f

700/80

coronal

2-трубочн.

Spiral  64 x 0,6

0,75

1,20

23,0

0,5

0,5

120

120

B 25f

700/80

coronal

2-трубочн.

DualEnergy  14 x 1,2

1,50

0,7

11,8

1,0

0,5

140

80

55

234

D 30f

700/80

coronal

-Spiral

Обозначения: см. стр.204

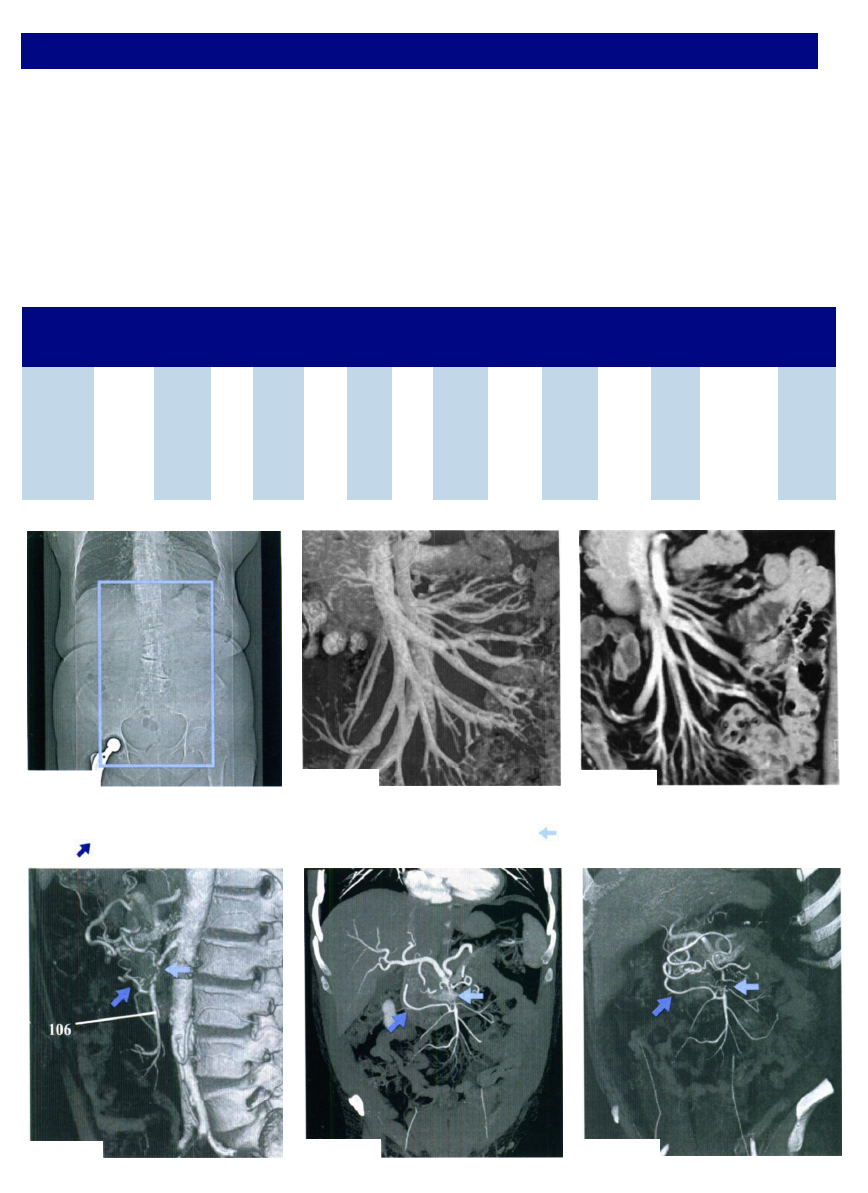

На

 рис. 187.1

 отмечен объем сканирования центральных отделов брюшной полости. В норме висцеральные ветви брюшной

аорты визуализируются четко, без дефектов наполнения в просвете, как брыжеечные сосуды на

 рис. 187.2

 и

 187.3.

 При

окклюзии верхней брыжеечной артерии (106) просвет сосуда прерывается ( ) и определяется сеть коллатеральных со­
судов ( ), что четко видно на VRT и МIP-изображениях

 (рис. 187.4 — 6)

.

Рис. 187.4

Рис. 187.5

Рис. 187.6

Рис. 187.1

Рис. 187.2

Рис. 187.3
