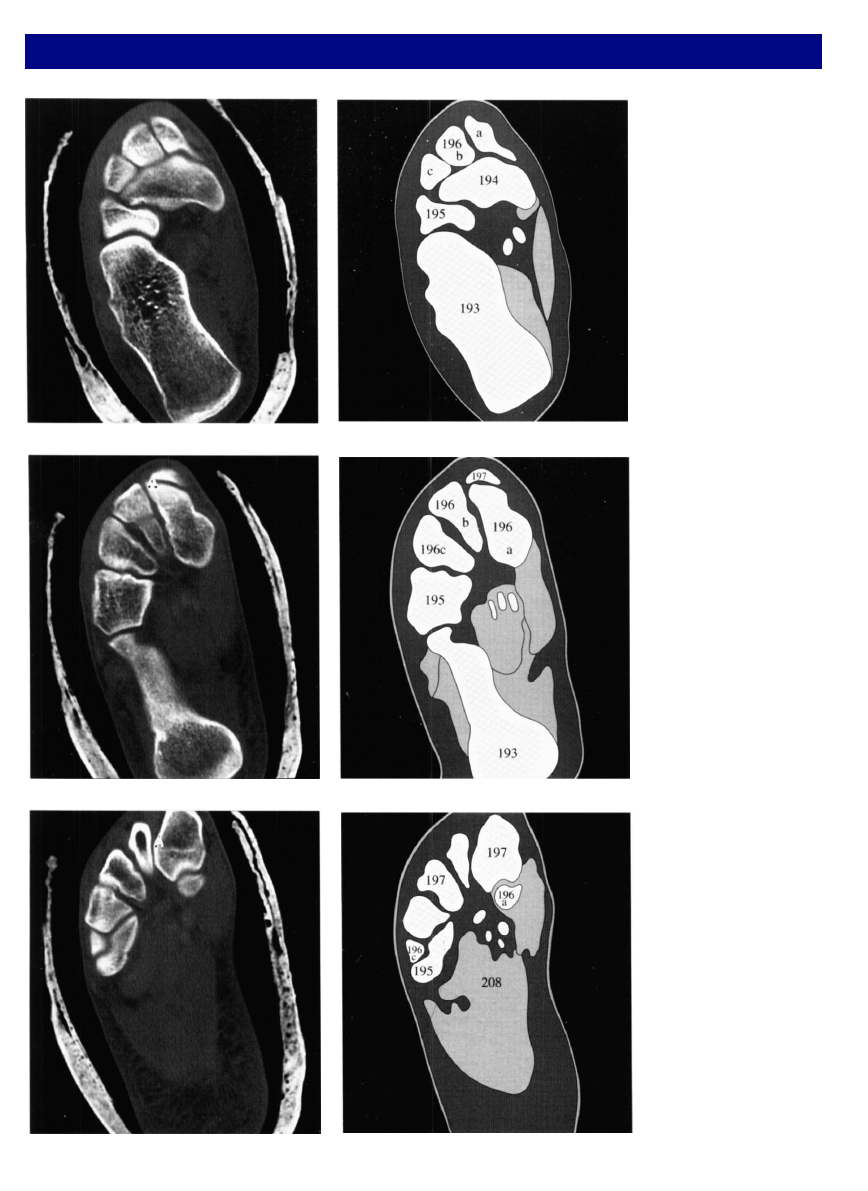

Нижние конечности Нормальная анатомия стопы

Кубовидная кость (195) оп­

ределяется у латерального

края стопы между пяточной
(193) и ладьевидной (194)
костями. Латеральная
(196с), промежуточная
(196b) и медиальная (196а)
клиновидные кости распо­

ложены перед ладьевидной

(рис. 163.1).

Переход к плюсневым кос­

тям (197) не всегда четко

виден, потому что плоскость
плюснепредплюсневых сус­

тавов проходит под косым
углом к плоскости среза

(эффект частного объема)

(рис. 163.2)

. Учитывая это,

суставы лучше оценивать с

помощью MPR (см.

рис. 164.1

).

Червеобразная и квадратная
подошвенные мышцы, как и
короткие сгибатели пальцев
стопы (208), визуализируют­
ся ниже свода плюсневых
костей. На КТ-изображени­
ях эти мышцы дифференци­
руются плохо

 (рис. 163.3).

Рис. 163.3а

Рис.163.3b

Рис. 163.2b

Рис. 163.2а

Рис.163.1b

Рис. 163.1а

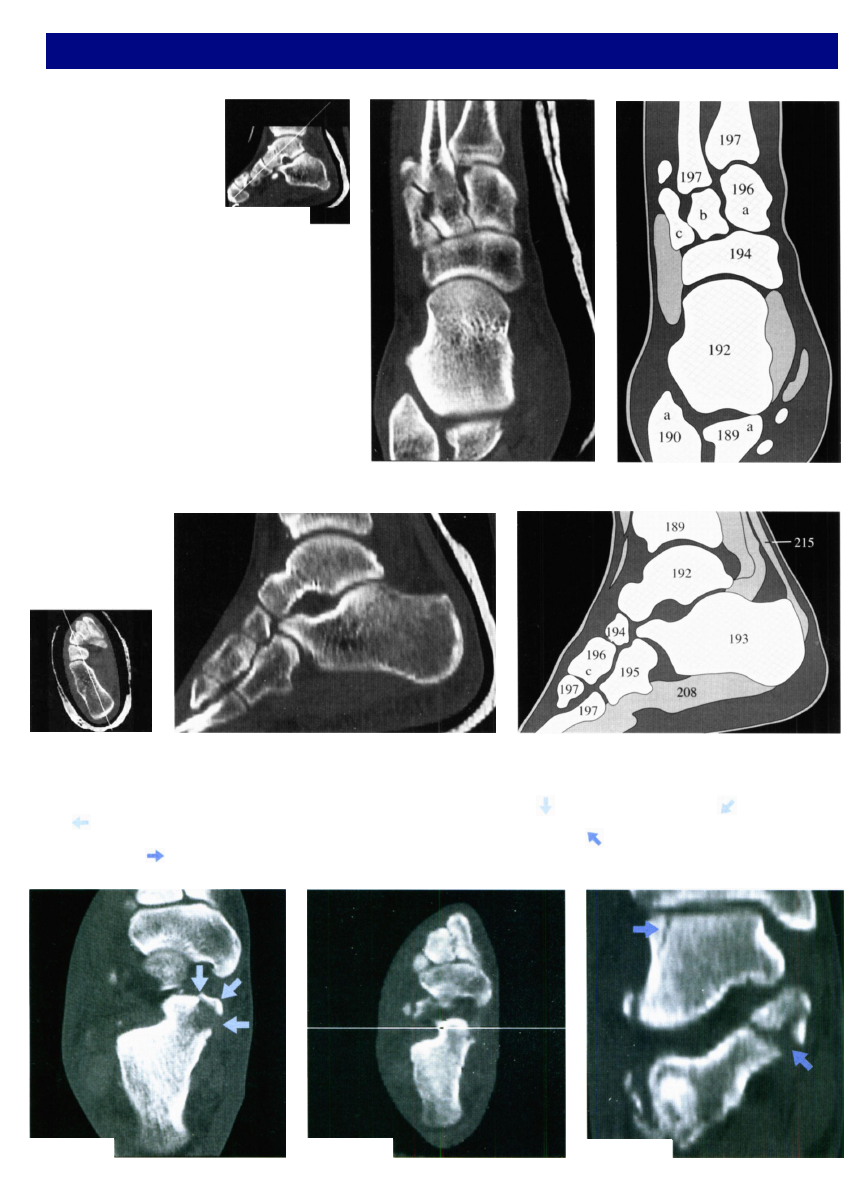

Нижние конечности Нормальная анатомия стопы

Мультипланарная рекон­

струкция имеет особую

ценность при выявлении
переломов стопы. На боко­
вой цифровой рентгено­
грамме

 (рис. 164.1а)

 пока­

зана плоскость сечения

(рис. 164.1b)

, проходящая

параллельно длинной оси

стопы. На реконструкции стопа визуализирует­
ся от латеральной (190а) и медиальной (189а)

лодыжки (низ изображения) через таранную

(192) и ладьевидную (194) кость до трех клино­
видных костей

 (196а-с).

 В срез попали и две плюс­

невые косточки (197). Обратите внимание, что

суставные поверхности ровные, а суставная щель

имеет одинаковую ширину. Сагиттальный срез

на

 рис. 164.2b)

 был реконструирован с неболь­

шой латеральной ангуляцией (см. плоскость се­
чения на

 рис. 164.2а

) так, что кубовидная кость

(195) также попала в изображение. Короткие
мышцы-сгибатели (208) и сухожилия определя­

ются ниже костей свода стопы, а ахиллово сухо­
жилие (215) — сзади.

Рис.164.1b

Рис. 164.1с

Рис. 164.2а

Рис. 164.2b

Рис. 164.2с

Диагностика переломов

Характерные признаки перелома — неровность кортикальной пластинки ( ), смещение отломков ( ) и линия пере­

лома ( ). На

 рис. 164.3а

 определяется перелом пяточной кости. При MPR в корональной проекции (плоскость сечения

показана на

 рис. 164.3b

) видно, что имеется перелом не только пяточной кости ( ), но и тончайшая линия перелома

таранной кости ( ) с вовлечением голеностопного сустава

 (рис. 164.3с)

.

Рис. 164.3а

Рис. 164.3b

Рис.164.3с

Рис. 164.1а

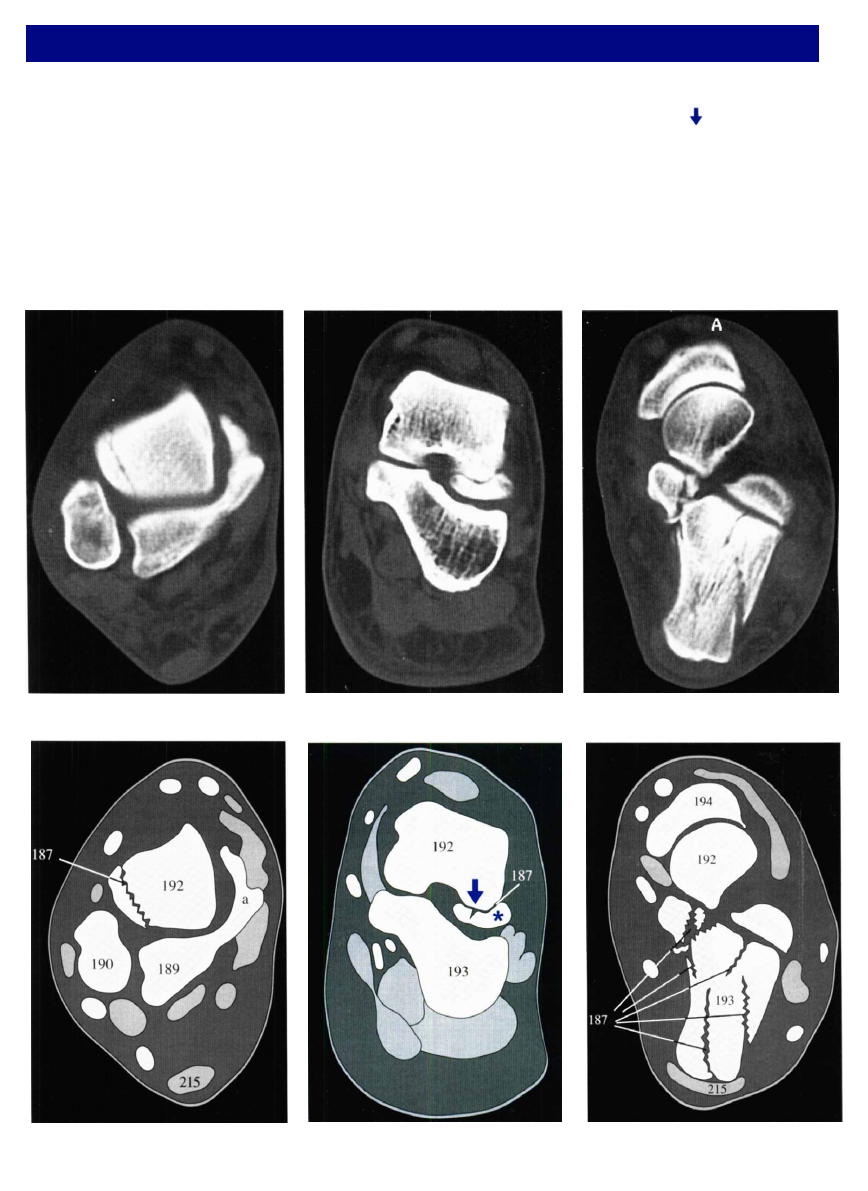

Патология нижних конечностей Переломы костей стопы

При незначительном смещении отломков на традицион­

ной рентгенограмме переломы костей стопы первоначально
могут не определяться. Но если болезненность стопы со­
храняется, на повторной рентгенограмме перелом стано­
вится виден. Это связано с заполнением истонченной ли­

нии перелома кровью. Альтернатива для выявления линии

перелома (187) — КТ-исследование. Например, на

рис. 165.1

 четко виден перелом таранной кости (192).

При застарелом переломе осколок кости  ( * ) обычно ста­

новится округлым

 (рис. 165.2)

. На этом примере четко

видно, что фактически имеются два отломанных фрагмен­

та кости — вторая линия перелома ( ) подходит к основ­

ной линии (187).

Часто трудно лечатся раздробленные (многооскольчатые)
переломы пяточной кости (193), полученные пациентом,
например, при падении с высоты

 (рис. 165.3)

, из-за смеще­

ния большого количества мелких осколков. При этом вос­

становление устойчивости свода стопы происходит медлен­

но, поэтому период нетрудоспособности достаточно

длителен.

Рис. 165.2b

Рис. 165.3b

Рис. 165.1а

Рис. 165.2а

Рис. 165.3а

Рис.165.1b

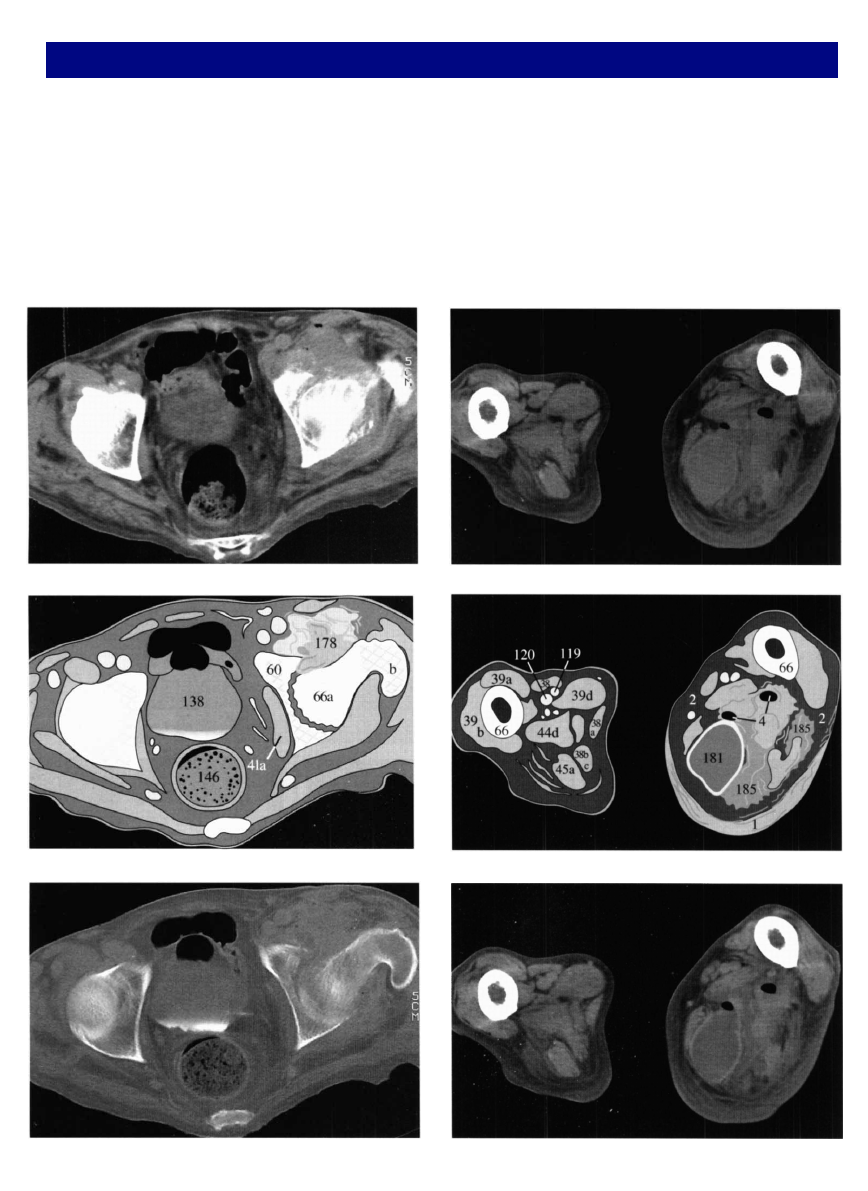

Патология нижних конечностей Таз и бедро

Инфекционно-воспалительные процессы

Выявление переломов трубчатых костей — сфера традици­

онной рентгенологии. КТ-исследование целесообразно ис­

пользовать для определения точной локализации отломков
и планирования оперативного лечения многооскольчатых
переломов. По сравнению с традиционной рентгенографией,
при КТ особенно детально визуализируются инфекцион­
но-воспалительные изменения кости, потому что в кост­
ном окне

 (рис. 166.1с)

 легко определить деструкцию кос­

ти, а в мягкотканном

 (рис. 166.1а) —

 поражение мягких

тканей (178). У этого пациента развился гнойный артрит

Рис. 166.1а

Рис.166.1b

Рис. 166.1с

левого тазобедренного сустава с вовлечением в процесс

вертлужной впадины (60) и головки бедренной кости (66а).

После контрастного усиления абсцесс (181) определя­

ется более четко (

рис. 166.2а

 и

 166.2с),

 за счет увеличе­

ния контрастности между гиперваскуляризированной кап­
сулой, жидким содержимым и окружающей жировой
клетчаткой (2). Из-за отека окружающие мышцы (38, 39,
40) по отдельности не видны (сравните с изображением
правого бедра), а в соседних тканях визуализируются пу­
зырьки газа (4).

Рис. 166.2а

Рис.166.2b

Рис. 166.2с

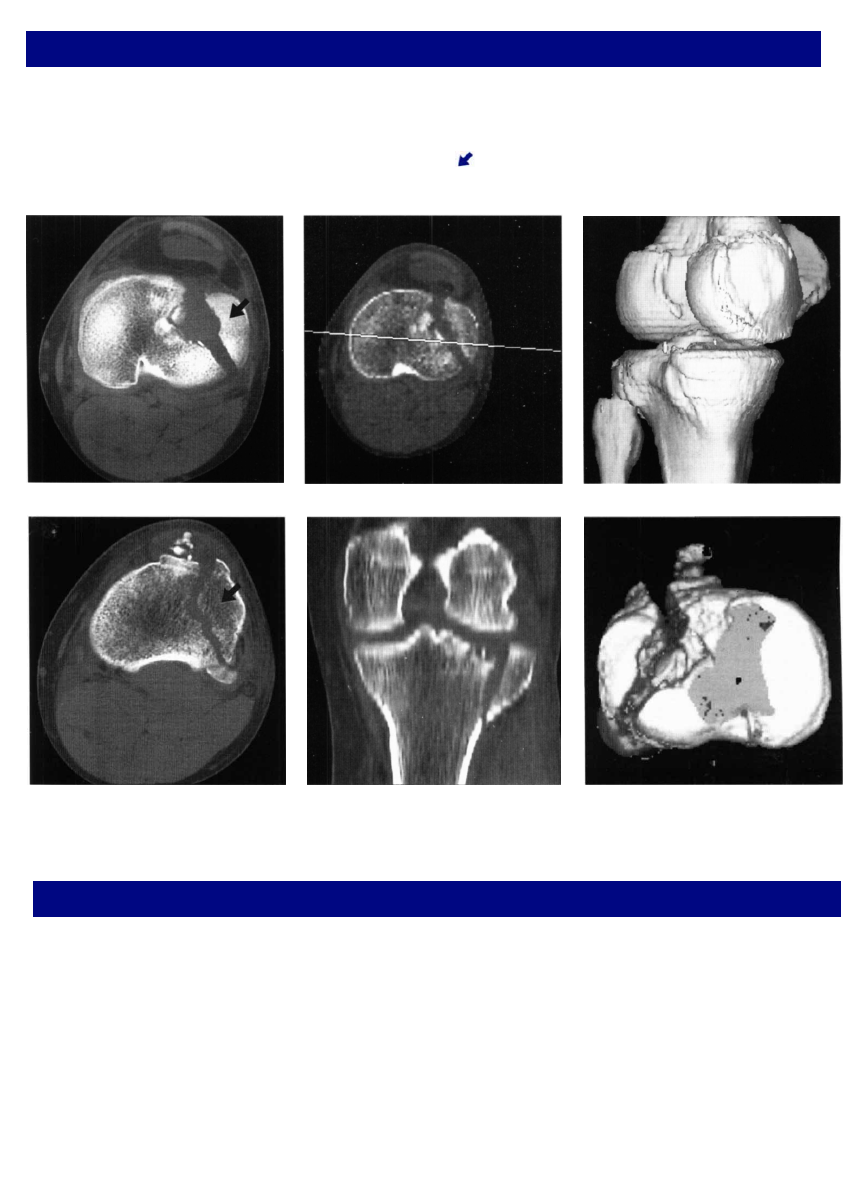

Патология нижних конечностей Коленный сустав

Рис.167.1b

Рис. 167.2b

Рис. 167.3а

Рис.167.3b

Трехмерная реконструкция с заднелатеральным видом на коленный сустав

 (рис. 167.3а)

 недостаточно информативна.

Но если повернуть ее как вид сверху (с краниальной стороны)

 (рис. 167.3b),

 предварительно убрав с изображения мы­

щелки бедренной кости, становятся хорошо видны верхняя суставная пластинка большеберцовой кости и линия пере­

лома.

Рекомендации по чтению КТ костей для диагностики переломов

•

 Кортикальная пластинка прерывистая или ступенчатая? (доказательство перелома)

Суставная поверхность в перелом вовлечена? (риск вторичного дегенеративного процесса)

•

 При нагрузке стабильность сохраняется?

Позвоночник: трехопорная концепция стабильности позвоночника по Denis;

классификация переломов по Magerl (А-В-С типы)

•

 Простой или многооскольчатый перепом, диастаз между отломками? (планирование оперативного лечения)

•

 Давность перелома:

•

 Острый => края линии перелома зазубрены и резко очерчены

•

 Старый => край склерозирован, костная мозоль (при сохранении четкости краев линии

перелома — риск развития ложного сустава)

•

 Перелом травматический или патологический (из-за новообразования кости)?

Переломы

Если в перелом вовлекается коленный сустав, особенно важно визуализировать расположение отломков, чтобы избе­

жать неконгруэнтности суставных поверхностей и дальнейшего развития артроза. На изображенных ниже аксиальных
срезах определяется латеральное смещение крупного отломка ( ) большеберцовой кости

 (рис. 167.1а

 и

 167.1b).

 Коро­

нальная MPR

 (рис. 167.2b)

 показывает, насколько изменена верхняя суставная пластинка большеберцовой кости (плос­

кость сечения см. на

 рис. 167.2а).

Рис. 167.1а

Рис. 167.2а

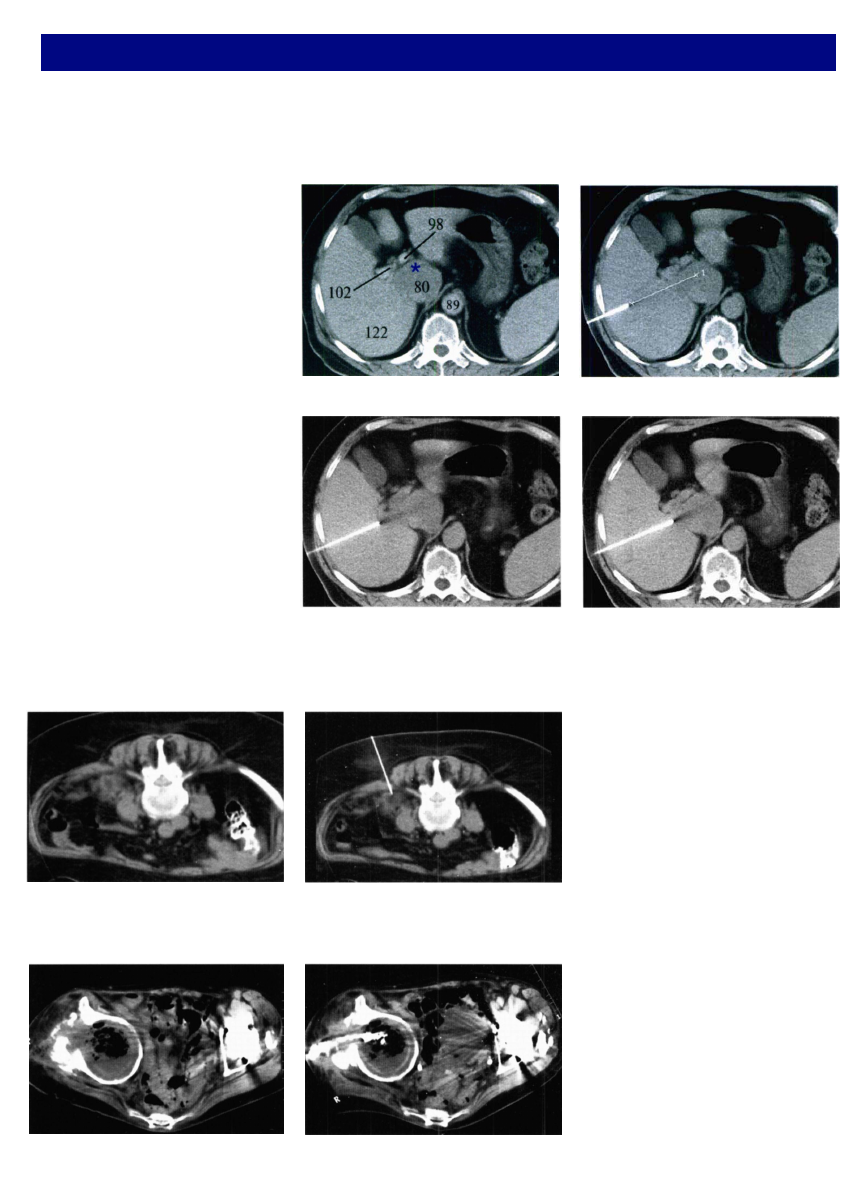

Интервенционная КТ

По КТ-изображениям не всегда удается четко определить природу патологического образования даже после измерения

его плотности. В этом случае применяют пункционную биопсию под ультразвуковым или КТ-контролем. Перед проце­

дурой у пациента обязательно определяют количество тромбоцитов, выполняют коагулограмму и получают его согласие

на исследование.

На

 рис. 168.1

 показан процесс биопсии

объемного образования хвостатой доли

(*) печени (122). Расположенные ря­

дом с образованием печеночная арте­

рия, воротная вена (98/102) и нижняя

полая вена (80) оставляют только уз­
кое пространство для подхода иглы с

правой стороны

 (рис. 168.1а).

 Из серии

срезов для контроля пункции выбира­

ют такой, на котором новообразование
имеет наибольшие размеры. Обрабаты­

вают кожу в месте предполагаемого
доступа и проводят местную анестезию.

Через паренхиму печени к образова­
нию проводят тонкую иглу, контроли­
руя по выбранному уровню ее поло­
жение и при необходимости смещая ее

под нужным углом (

рис. 168.1b, 168.

1с

 и

 168.1d

). Расстояние, которое игла

должна пройти до образования, мож­

но измерить заранее, как это показа­
но на

 рис. 168.1b.

 После биопсии

иногда возникают осложнения, напри­
мер кровотечение, признаки которо­
го определяются на изображении. Если

после биопсии легкого возник пневмо­

торакс, необходимо провести исследо­

вание грудной клетки на выдохе, что­

бы исключить напряженный

пневмоторакс.

Рис. 168.1с

Рис. 168.1b

Рис.168.1d

Если забрюшинное новообразование

расположено рядом с позвоночником,
биопсию обычно проводят в положе­
нии пациента на животе. Поэтому ори­
ентация анатомических структур на

рис. 168.2

 выглядит необычно, и не­

обходимо быть очень внимательными,
чтобы при проведении процедуры не

перепутать левую и правую стороны.

После выбора оптимального уровня
пункции (наибольший размер образо­

вания) обрабатывают кожу, проводят
местную анестезию и, продвигая иглу
к новообразованию

 (рис. 168.2b)

, вы­

полняют биопсию. Полученный мате­
риал быстро подготавливают для цито­

логического и гистологического

исследования.

Размер и протяженность подкожных

свищей часто можно лучше оценить

после введения в дренаж KB

(рис. 168.3).

 В этом примере у паци­

ента после протезирования нагноился
тазобедренный сустав с образованием
абсцесса.

Рис. 168.2а

Рис. 168.2b

Рис. 168.3b

Рис. 168.3а

Рис. 168.1а

Для заметок

Основы оценки КТ для начинающих

Порой начинающему исследователю трудно решить, явля­

ются ли обнаруженные им изменения патологическими или
это всего лишь артефакт. В этой ситуации поможет срав­
нение с противоположной стороной или прилежащими
срезами в каудальном или краниальном направлении. Кро­

ме того, описание невозможно сделать без знания соответ­
ствующей терминологии. Представленные здесь основные
понятия (азбука КТ) помогут начинающим устранить эти
затруднения.

А

О б щ а я тактика при  в ы я в л е н и и  и з м е н е н и й  н а  к о м п ь ю т е р н ы х  т о м о г р а м м а х :

Б

Используемые термины в алфавитном порядке

Ампулоподобный

Бифуркационные

Бляшка

Болюс КТ

Булла

Вдавление

Веретенообразная

Включения газа

Воксель

ВРКТ

Геморрагический

Гиперденсный

Гиперперфузия

Гиподенсный

Гиреподобный

Денситометрия

Дефект

Диффузный

Расширение почечной лоханки (-> вариант нормы
или признак обструкции мочевыводящих путей)

Типичное место локализации ЛУ

На стенке сосуда (-> атеросклероз),
на плевре (-> асбестоз)

Динамическое КТ-исследование, часто без про­
движения стола для оценки контрастного усиления

Легкое (-> эмфизема)
Дефект втяжения на поверхности органа со сме­

щением его части (-> опухоль)

Двояковыпуклая  ф о р м а  а н е в р и з м а аорты;

эпидуральная гематома)

-> Инфекция с газообразующей флорой
-> сопровождает перелом
Минимальный объемный элемент изображения
(см. стр. 14)

КТ высокого разрешения (тонкие срезы) (-> легкое;
а также для МПР и трехмерной реконструкции)
Содержит кровь (-> крупный инфаркт, например,
головного мозга)
Плотностью выше окружающих тканей (свет­
лый -> при острых внутричерепных кровотечени­
ях и обызвествлениях)

Контрастное усиление (-> воспалительный про­
цесс, сосудистая опухоль)
Плотностью ниже окружающих тканей (темный ->
жидкость, жир, воздух)

Типичное  о б ы з в е с т в л е н и е доброкачественной

гамартомы (-> легкое)
Измерение плотности (->  д и ф ф е р е н ц и а л ь н ы й

диагноз)

Патологический участок изменения плотности в
сосудах / мочевыводящих путях
Изменения одинаковые без очаговости и узлов;
например, печень: гиподенсная -> жировой гепа­
тоз, гиперденсная -> гемахроматоз

Жировые ворота

Звездчатый

Изоденсный

Имбибиция

Интрамурально

Инфильтрация

Истончение

паренхимы

Каверна
Картина усиления

Клиновидный

Контрастное

усиление

Контроль мягких

тканей

Концентрически

Корни структурны

Краевое утолщение

KB

Лакуна

( - >  у п о т р е б л е н и е ,  в о з м о ж н о е  з н а ч е н и е )

Признак доброкачественности ЛУ (-> узловой ин­

декс)

В виде звезды, гиподенсный (-> узловая гипер­
плазия печени)

Такая же плотность как и  у . . . (-> одинаковая плот­

ность)
Контрастное усиление линейного характера
(-> жировая ткань: рубец, воспаление)

Расположенный в стенке полого органа
(-> газ, опухоль)
Распространение на окружающие ткани воспали­

тельного или опухолевого процесса

— Атрофия почки (дегенеративная, гидронефроз)

Полость в легком (-> туберкулез)
Картина перфузии (гомогенная, с периодичнос­
тью или с задержкой)
Треугольной формы (-> типичный признак инфар­
кта, рубцовые остаточные изменения)
Увеличение плотности из-за накопления KB

Для уточнения распространения злокачественных
опухолей или воспалительного процесса (если

выходит за естественные границы ткани -> ин­
фильтрация)

Расположение тромба внутри сосуда (-> в анев­
ризме аорты)

Нормальное строение сосудов корней легких

Например, сегмента надпочечника (-> аденома,
метастаз)

Контрастное вещество (принимают внутрь, вво­

дят ректально или внутривенно)
Лакунарный дефект (-> поздняя стадия инфарк­
та мозга, плотность изоденсна ликвору)

Где?

Локализация, смещение в стороны, расположение относительно других органов / сосудов

Размеры?

Величина (диаметр в [см, мм]; имеет значение, например, в процессе лечения)

Плотность?

По отношению к окружающим структурам: изоденсная (равной плотности); гиперденсная
(плотнее); или гиподенсная (менее плотная)

Структура?

Гомогенная (например, жидкость) или гетерогенная / разделена перегородками / типа
географической карты

Форма?

Трубчатая (сосуды, мышцы,...) или узловая (опухоль, ЛУ)? Ретикулярная (сетчатая),

полосатость диффузная?

Граница?

Край четкий (характерно для доброкачественного образования) или нечеткий (инфильтрация в

окружающие ткани, например, при воспалительном процессе или злокачественном

новообразовании) Внимание: эффект частного объема сопровождается нечетким контуром!

Перфузия?

Не определяется, периферическая, контрастное усиление гомогенное или негомогенное

Распространение? Эффект объемного смещения не всегда связан со злокачественным новообразованием:

например, при доброкачественных кистах больших размеров определяется смещение
окружающих сосудов
