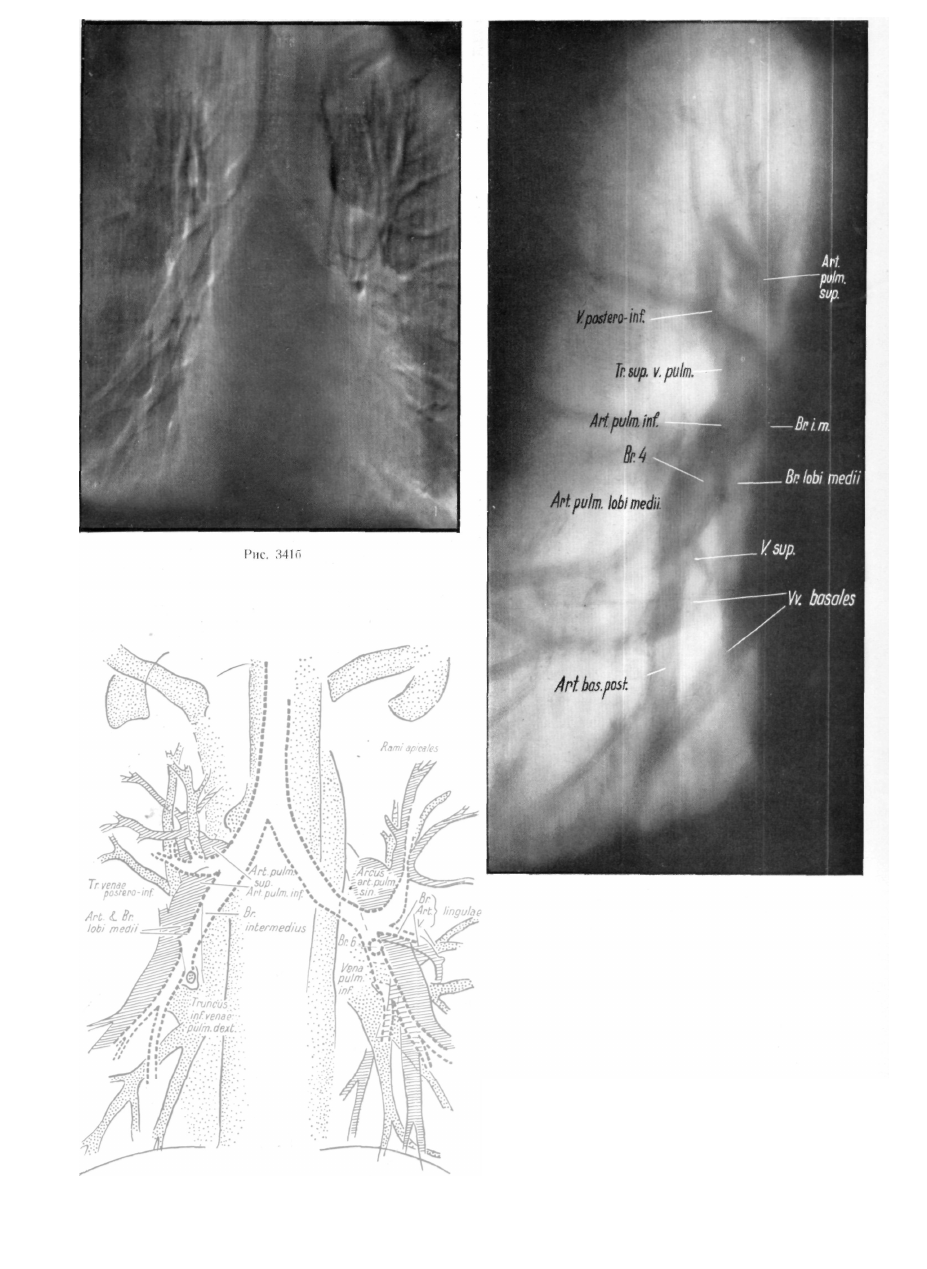

Рис. 341в

Рис. 342. Томограмма среза, проходящего и плоскости ворот
правого легкого. Имеющую форму рога v. postero-inferior и

правую art. pulm. inf. удается проследить до диафрагмы. Ясно
видны бронх и сосуды segmentum laterale (4), а также ветви
нижнего венозного ствола, видны также идущие от верхушки
нижней доли v. sup. и образовавшиеся из двух ветвей vv. basales.

302

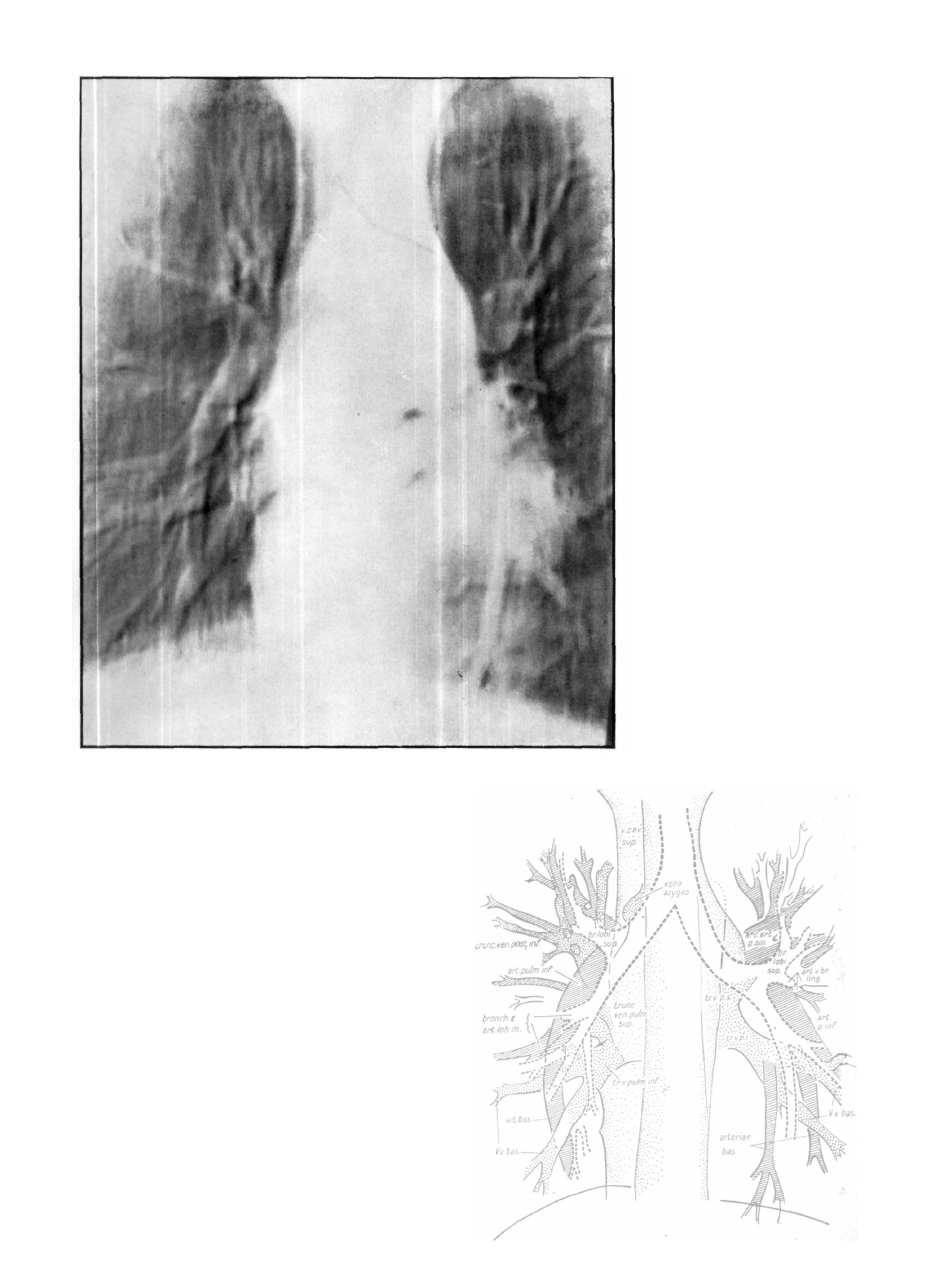

Рис. 343. Рельефная копия передне-задней томограммы среза,
проходящего в плоскости ворот легкого. На обеих сторонах
видны аа. pulm. inf. толщиной в палец, как и оазальные стволы
vv. pulm. Левая v. pulm. inf. хорошо видна, несмотря на то, что

она отчасти покрывается тенью сердца.

СЕРИИ ТОМОГРАММ

303

\

II

СЕРИЯ БОКОВЫХ ТОМОГРАММ

(СЛЕВА-НАПРАВО)

СЕРИЯ ТОМОГРАММ ПРАВОГО ЛЕГКОГО

Расстояние от правой грудной стенки 7 см

« « « « « 8 см
« « « « « 8,5 см
« « « * « 9 см
« « « « « 9 см

(Характерная плоскость ворот легкого)

Расстояние от правой грудной стенки 9,5 см

<< « « « « 9,5 см

(Характерная плоскость ворот легкого)

.

304 КовАч — ЖЕБЕК

Рис. 344

Серия боковых томограмм

Снимки принадлежат тому же исследуемому лицу ; они

изготовлялись в обычном боковом положении при глубоком
вдохе. В томограммах на глубине 5 или 6 см находятся осевые
проекции очень многих сосудов с многими разветвлениями по
типу трифуркации, однако описание этих томограмм излиш­
не, так как они содержат лишь небольшое число образо­
ваний.

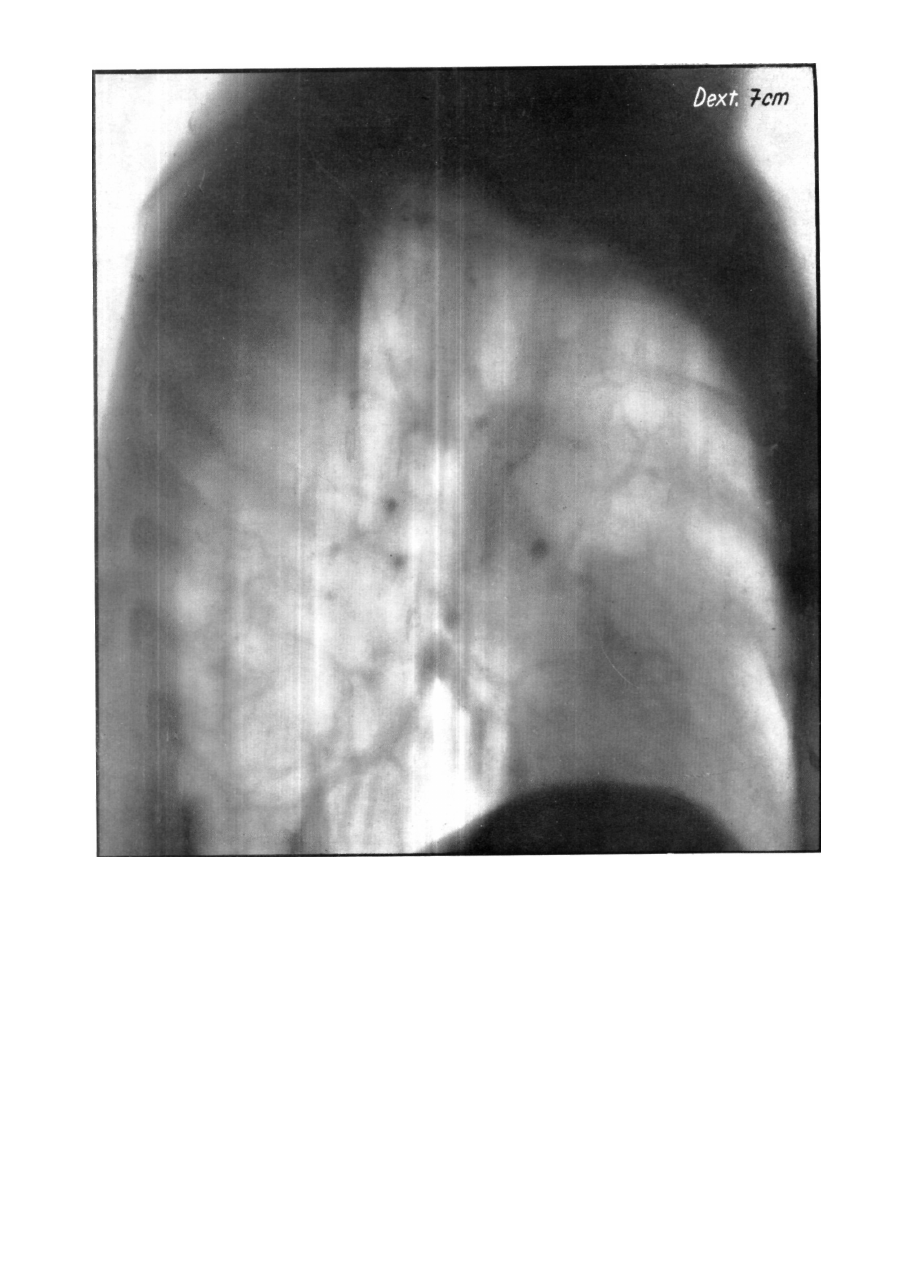

На нашем первом снимке, представляющем слой на глу­

бине 7 см от грудной стенки, калибр осевых проекций крове­

носных сосудов увеличен, и они направлены немного диаго­
нально. Большинство сосудов располагается в зоне, соответ­
ствующей «плоскости ворот легкого». В области так называемых
концевых разветвлений находятся продольно идущие ветви, а

также несколько осевых проекций ветвей.

СЕРИИ' ТОМОГРАММ

305

Рис. 345

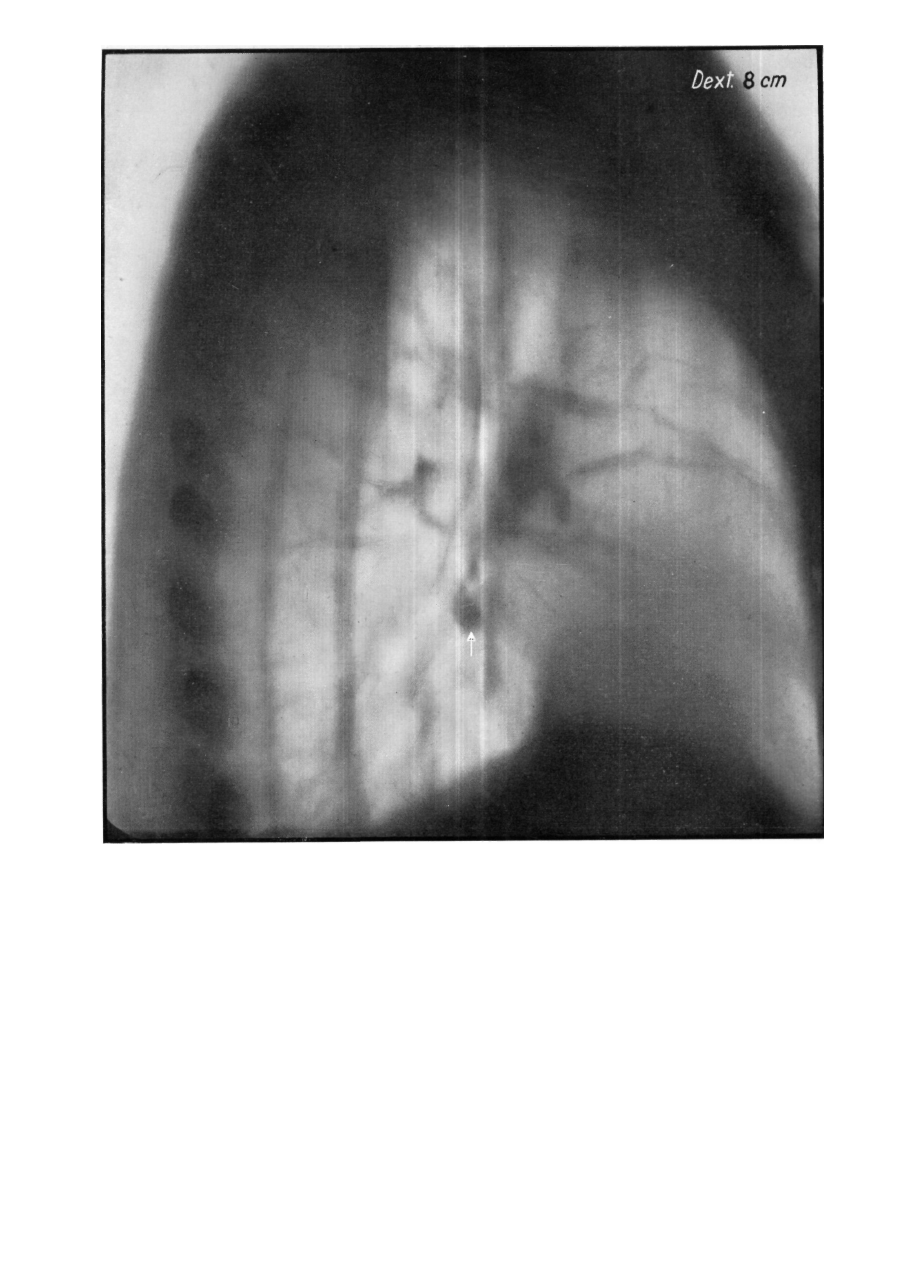

Томограмма на глубине 8 см гораздо богаче образовани- anterior (8) почти горизонтально идет v. basalis anterior; она

ями ; здесь тоже представлены только бронхи и сосуды неболь- видна на снимке в форме округлой тени. Эта тень является
шого калибра. В базальной области в слое появляется правый постоянным элементом боковых томограмм.  ( | )
нижнедолевой бронх. Книзу от разветвления bronchus basalis

20 Ковач — Жебё'К

30(3

КОВАЧ — ЖЕБЁК

Рис. 346

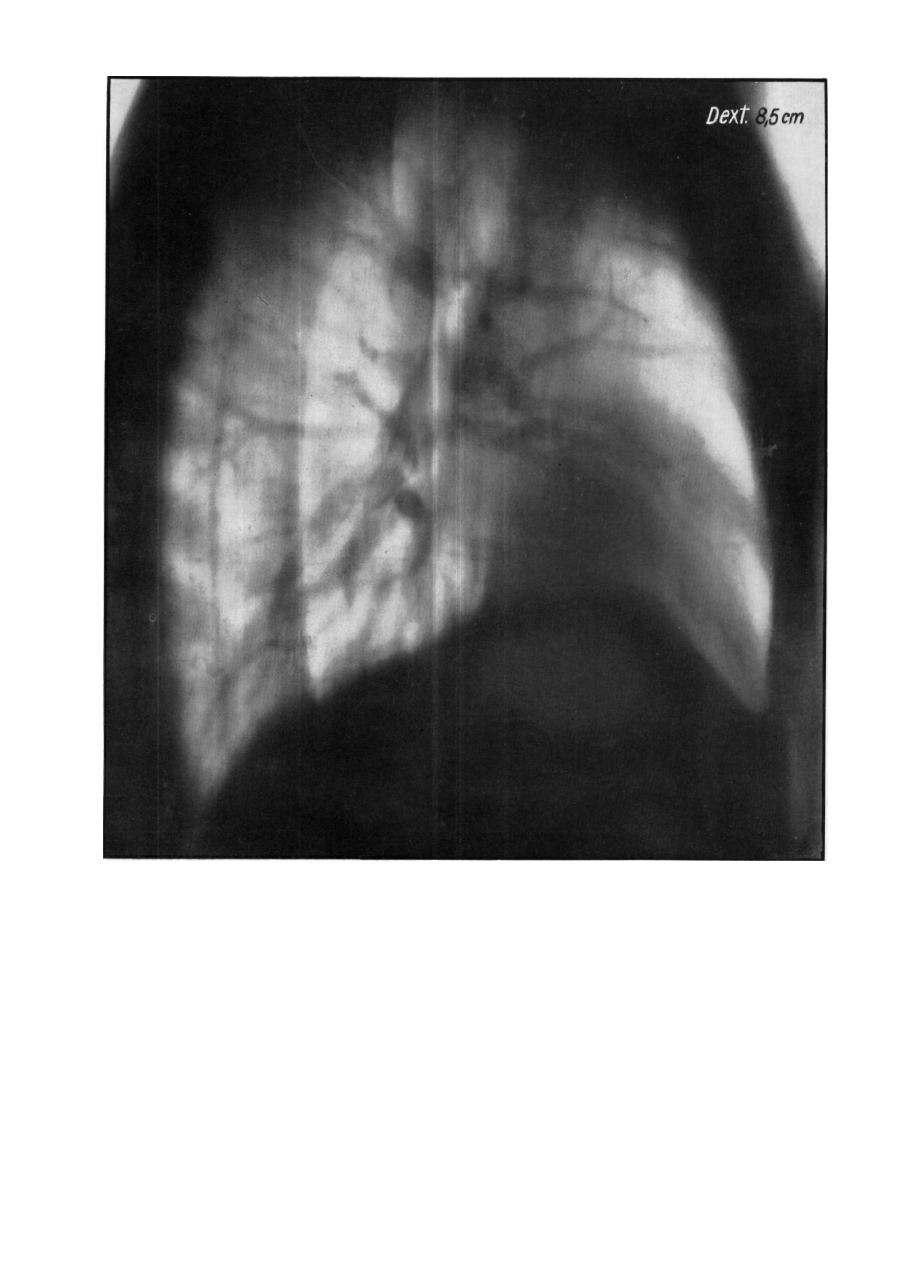

В слое на глубине 8,5 см уже лежат главные образования.

Распознать можно идущий в диагональном направлении нижне­

долевой бронх, позади него ствол легочной артерии, далее вен-
трально от бронха подмышечные и идущие в каудальном напра­
влении ветви v. basalis anterior. Кверху от большой междолевой
щели видны образования средней доли, в частности центрально
располагающийся бронх, который сопровождается краниально

веной, а базально артерией. На месте, где плоскость большой
междолевой щели перекрещивает бронх, нижний ствол легочной

артерии заходит за ствол бронха. Bronchus intermedins не попа­

дает в этот слой, так как он лежит центральнее ; оказывается,

что дорзально и краниально от него нельзя определить главных
образований.Из элементов верхней доли видны лишь сосуды, соп­
ровождающие bronchus anterior (3) и их многочисленные ветви.

СЕРИИ ТОМОГРАММ

Рис. 347а

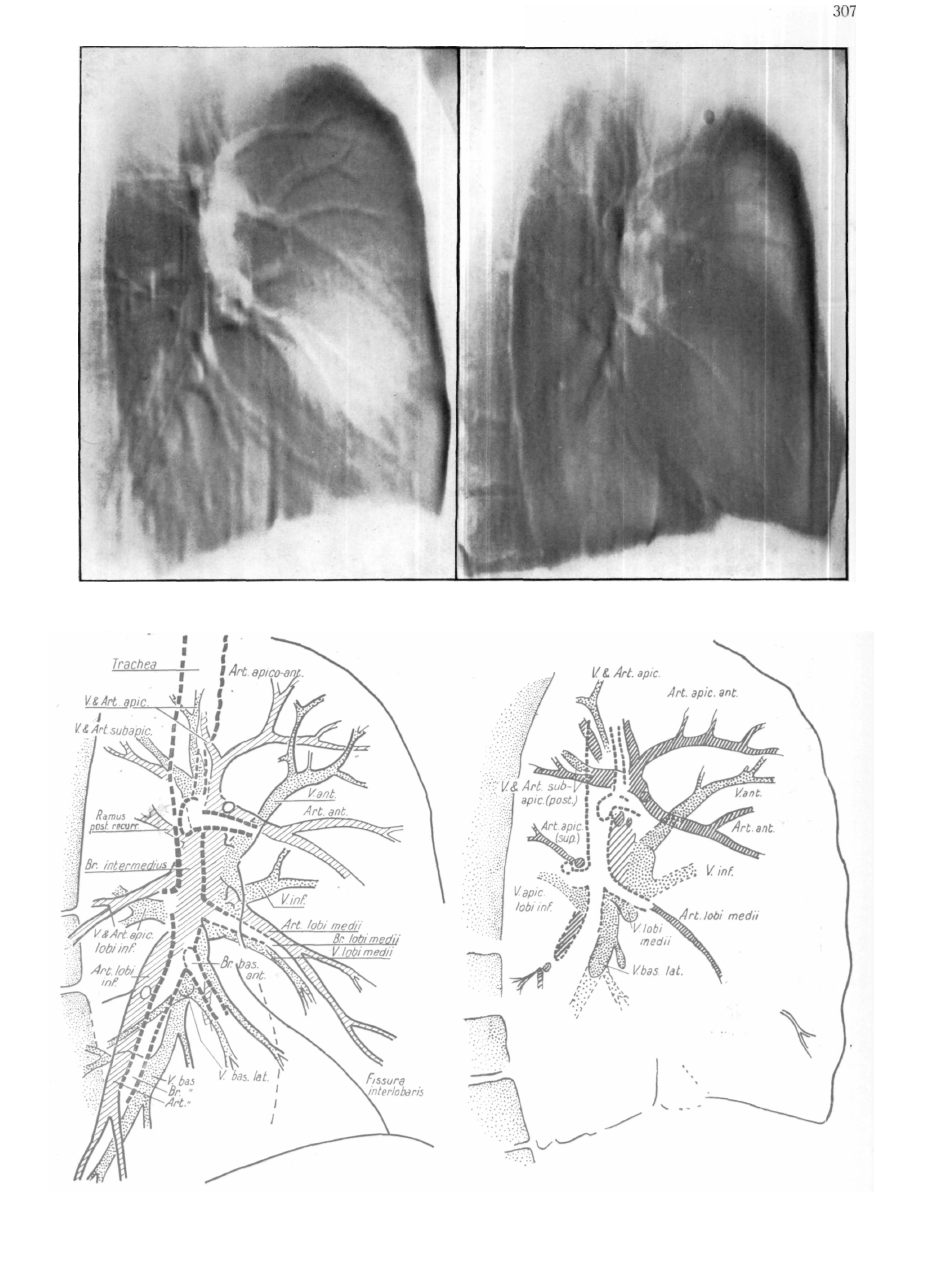

Рис. 3476. Для дополнения серии боковых томограмм приводятся один томографический снимок (8,5 см) в характерной

бронхиальной плоскости (а), а другой в обычной фронтальной плоскости (б).

:><г

308

КОВАЧ — ЖЕБЁК

Рис. 348

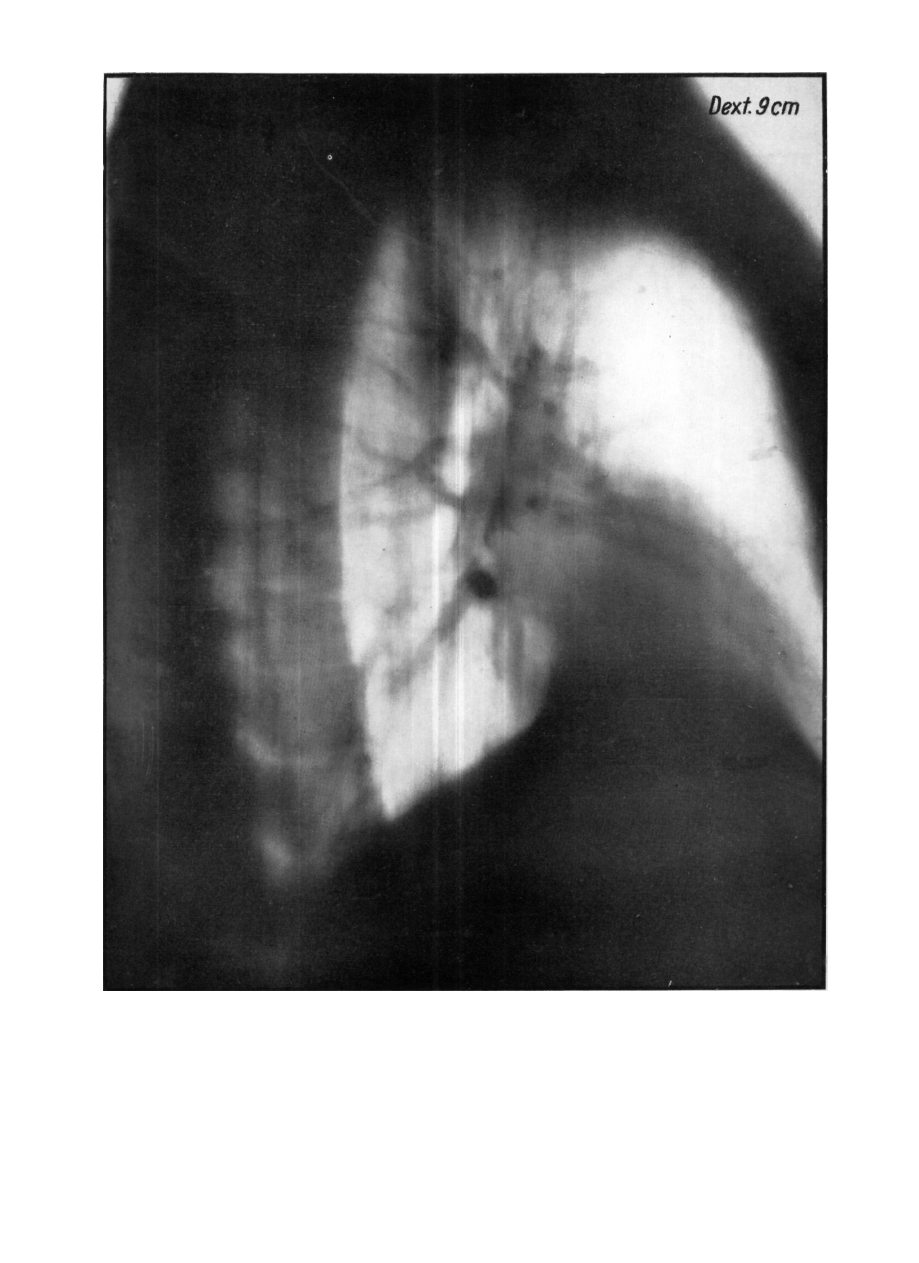

Плоскость слоя на глубине 9 и 9,5 см косо пересекает

bronchus intermedius, вследствие чего видна его базальная часть,
а начальный участок не виден.

В слое можно найти разветвления верхнедолевого бронха

вместе с сопровождающими его артериями и венами. Ветви, от­
ходящие от легочной артерии по направлению к верхушечной
области, расположены краниальнее вен, которые впадают в
верхний, вентральный венозный ствол.

Нижний ствол легочной артерии прилежит к вентральной

стенке bronchus intermedius и затем переходит на его латераль­
ную сторону. Артериальный ствол непосредственно соприка­
сается с располагающимся вентрально от него верхним веноз­

ным стволом и вместе с последним образует на томограмме

довольно гомогенную суммационную тень шириной приблизи­
тельно в 2—3 см. Тень лимфатических узлов, всегда сопро­
вождающих бронхи, сливается с тенью артерий, также сопро­
вождающих бронхи. Таким образом, эта тень представляет
обычную картину кровеносных сосудов. Радиально от этой тени
расходятся вторичные сосуды. В вентральную половину верх­
него венозного ствола впадают лишь вены верхней доли, так как
вены средней доли располагаются медиальнее и в этом слое их
не видно.

Только относительно некоторых вторичных сосудистых

ветвей можно на основании локализации установить, являются
