СЕРИИ ТОМОГРАММ

293

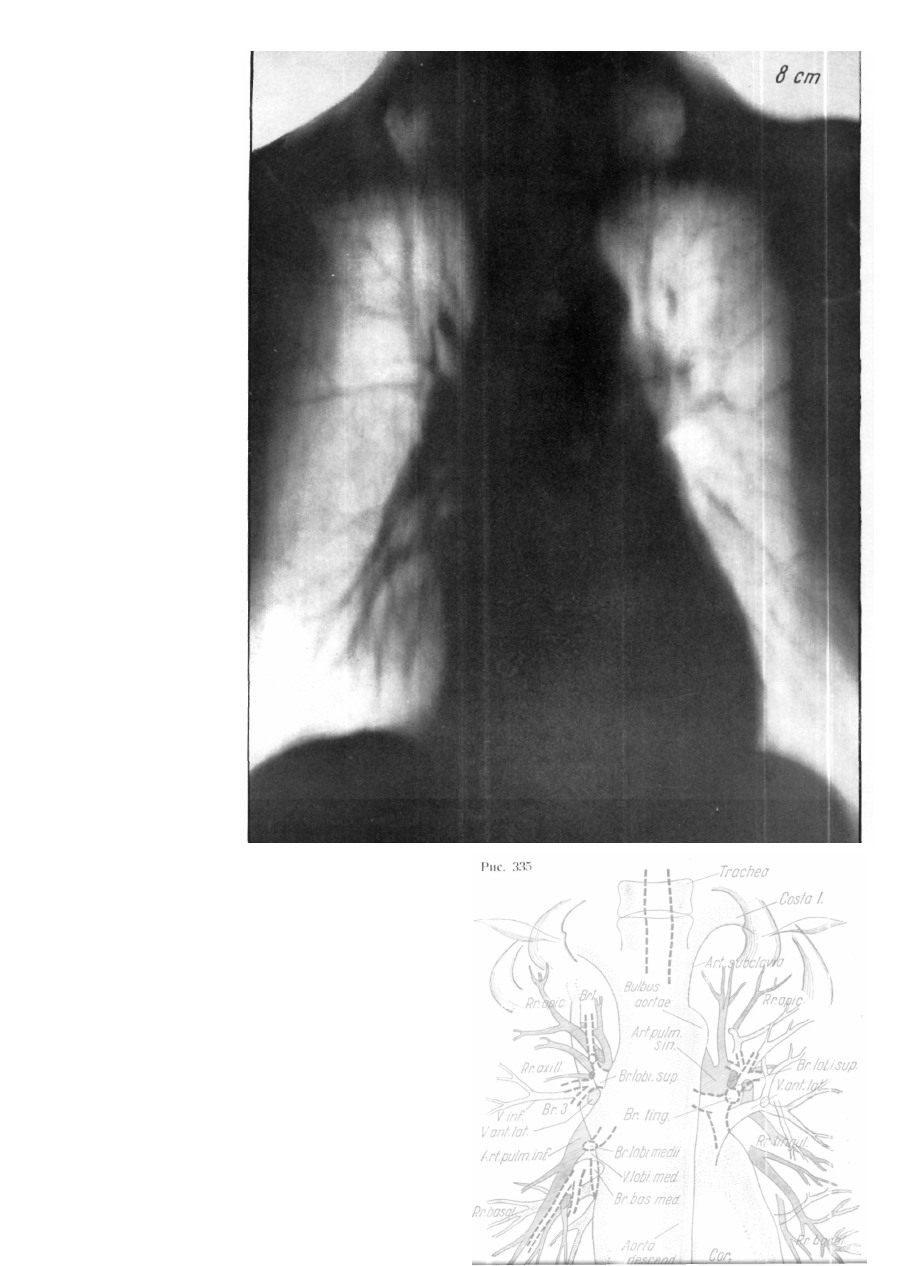

Слой 2

(Расстояние от спины 8 еж)

На глубине 8 см из

составных частей костного
остова грудной клетки
появляются тени тел поз­

вонка (Т I—II), более

дорзальные части дуг пер­
вой и второй ребер. Тра­
хея и здесь видна только
частично, но среди теней
ограничивающих снару­

жи верхнее средостение

весьма хорошо вычерчи­

вается дуга левой подклю­

чичной артерии вместе

с луковицей аорты.

От бронхиальной сис­

темы уже появляются

бронхи правой и левой
верхней долей с их раз­
ветвлениями. На правой
стороне видна нижняя

часть промежуточного

бронха, а затем отходя­
щий от последнего бронх
средней доли и под ним
ствол бронха нижней до­

ли. Базальный бронх сре­
дней доли редко так хоро­
шо выделяется. На левой

стороне хорошо вычер­

чивается левый главный
бронх со своими развет­
влениями на бронхи верх­
ней и нижней долей и
наглядно виден ствол
бронха лингулы.

Разветвления бронхов

левой верхней доли по­
являются лишь расплыв­
чато между артериями и
венами. Что же касается
ветвей легочной артерии,
то на правой стороне гос­

подствует на картине
медиально от бронха (вер­
хушечного бронха) снаб­
жающая верхнюю долю
передняя верхушечная

ветвь легочной артерии. Ствол нижней легочной вены, хотя и
слагается с тенью верхнего венозного ствола, но его можно
идентифицировать по его ходу. На левой стороне появляется
езжущий верхом на стволе левого бронха левая легочная арте
рия с отходящими от нее верхушечными задними ветвями. В
области лингулы распознаваемы лишь сегментарные ветви. От

венозной системы еще можно обнаружить образования верхнего
венозного ствола, среди которых хорошо видна нижняя ветвь

задней нижней вены; позади верхушечных сосудов отходит
от задней ветви мощный ствол, исчезающий в дорзальном
направлении. Под бронхом средней доли видна вена средней
доли, впадающая в верхний венозный ствол.

Хорошо распознаваемы базальные ветви нижнего веноз­

ного ствола, которые перекрещивают образования проходящей

в каудальном направлении легочной артерии и нижнего бронха.

На левой стороне в области верхней доли некоторые расплыв­

чатые сегментарные ветви представляют венозную систему,
однако, под стволом лингулы хорошо распознаваема по харак­
терному ходу передняя латеральная вена. Левый венозный

ствол покрыт сердечной тенью и невиден.

В этом слое бросается в глаза красиво вычерченная около­

позвоночная часть диафрагмы.

294 .

КОВАЧ —  Ж Е Б Е К

Рис. 336

Artie, cos/0- verf. С. /.

• СOS to/.

-

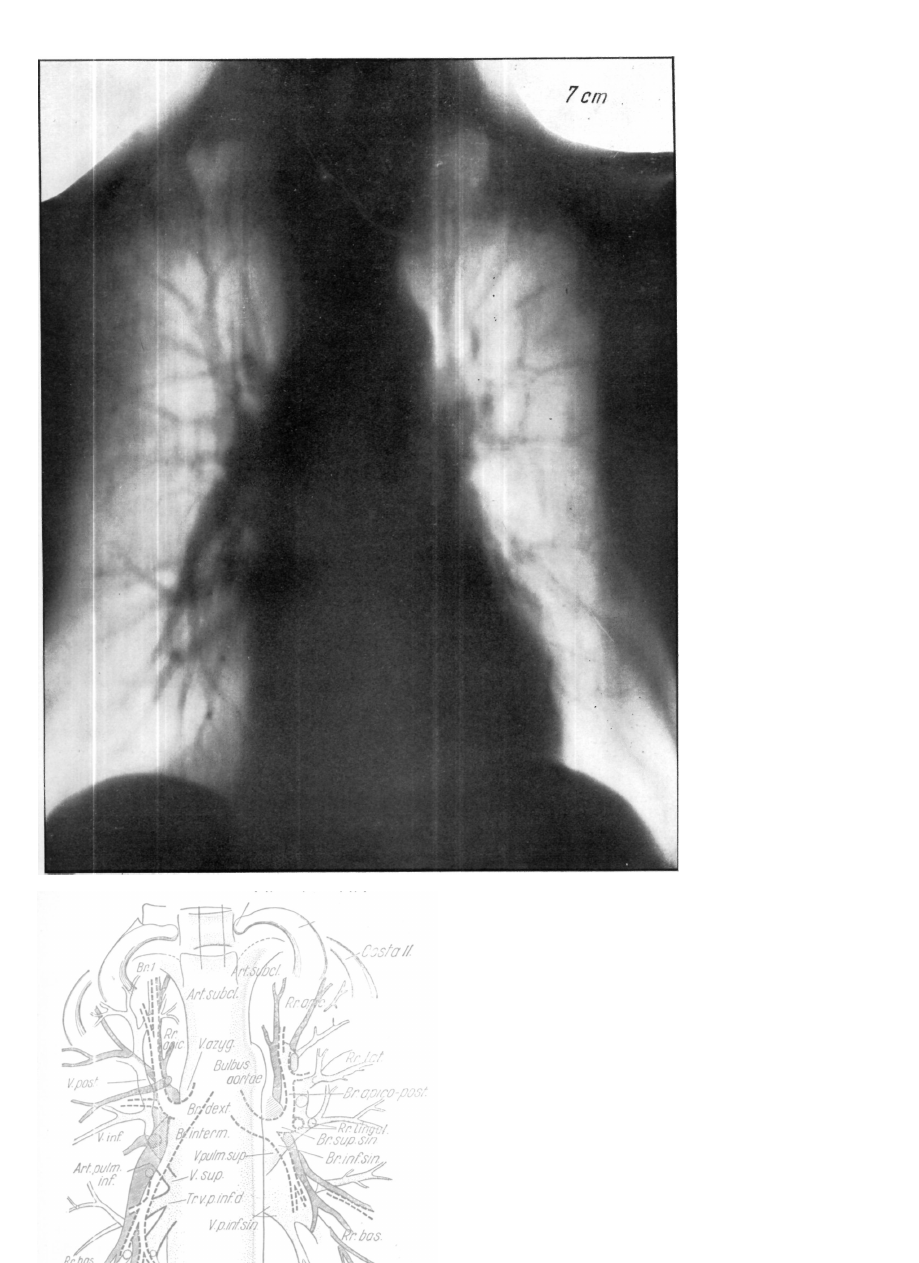

Слой 3

(Расстояние от спины

7 см)

На томограмме, пол­

ученной от слоя глуби­
ны 7 см виден реберно-
позвоночный сустав пер­
вого ребра, а также шей­
ка и задняя дуга послед­
него. Среди, образований
верхнего средостения,
например, подключичная
артерия, уже не закапчи­
вает свою характерную
дугу. На этом слое мож­
но проследить на всем

протяжении луковицу
аорты и наружный край
нисходящей аорты.Видна,

т

а к сказать, вся бронхи­

альная система, однако,

на последующем слое она
нагляднее вычерчивается,

ибо плоскость ворот
легкого лучше всего

удалось изобразить на

слое глубины б см. На слое глубины 7 см мы обращаем внима­
ние на хорошо вычерчивающиеся по обеим сторонам верху­
шечные бронхи, далее на левой стороне на разветвления глав­
ного бронха на бронхи нижней и верхней долей, далее следует
еще упомянуть хорошо выделяющийся просвет лингулы. На
правой стороне с ангиографической интенсивностью почти все­
цело вычерчивается система легочной артерии. До конца можно

проследить верхнюю легочную, как и нижнюю легочную ар­
терии. На левой, стороне картина менее наглядна.

При рассмотрении легочных вен следует обратить вни­

мание, особенно на мощную заднюю вену, которая весьма на­

глядно выделяется в этой серии. Она собирает кровь на границе
верхушечного и заднего сегментов и впадает в верхний веноз­
ный ствол. Весьма характерна вогнутая дуга ее. В следующем
слое картина еще более ясная. На слое глубины 7 см нижний
венозный ствол появляется с его хорошо отделяющимися глав­

ным ветвями, и великолепно распознаваема также отходящая
от верхушки задней доли верхняя вена. На левой стороне хо­

рошо отожествляемы на этом слое и верхние венозные стволы,
вместе с их разветвлениями. Весьма своеобразно, что непарная
цена впервые видна в этом слое.

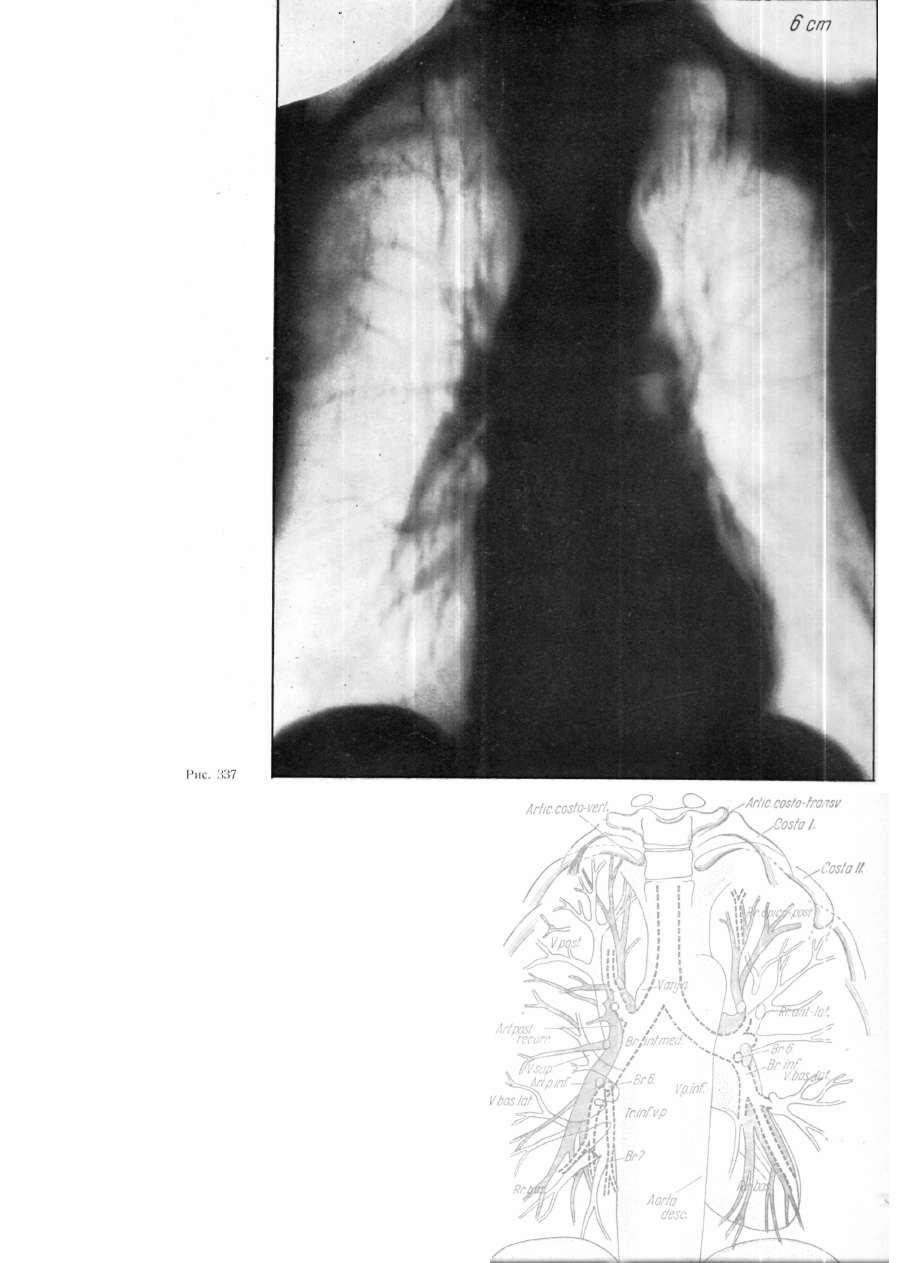

(Расстояние от спины 6 см)

Снимком слоя глубины 6 см мы дошли к самому богатому

образованиями слою данной серии. В нем находятся реберно-
поперечный сустав первого ребра и ребернопозвоночный сустав
второго ребра. Как уже было сказано при описании предыду­
щего слоя, бронхиальная система находится почти всецело
в слое. Поскольку мы в данном слое подходим скорее к задней
стенке бронхиальной системы, то впервые на обеих сторонах
появляется бронх верхушки задней доли (оронх б). Система

легочной артерии в этом слое также всецело представлена и
хорошо распознаваема и на левой стороне. Однако, особая цен­
ность этого слоя заключается в том, что на нем видна почти пол­
ная картина правой венозной системы в таком изображении,

какое даже левограммой трудно получить. Бросается в глаза
уже упомянутая дюжая задняя вена, которая почти полностью

доминирует над всей областью верхней доли, а также хорошо
дифференцированные ветви нижнего венозного ствола, среди

которых верхнюю вену можно далеко проследить. Венозная
сеть весьма богата и на левой стороне, но она не проследима в

такой связности, как на правой стороне.

Рис. 338

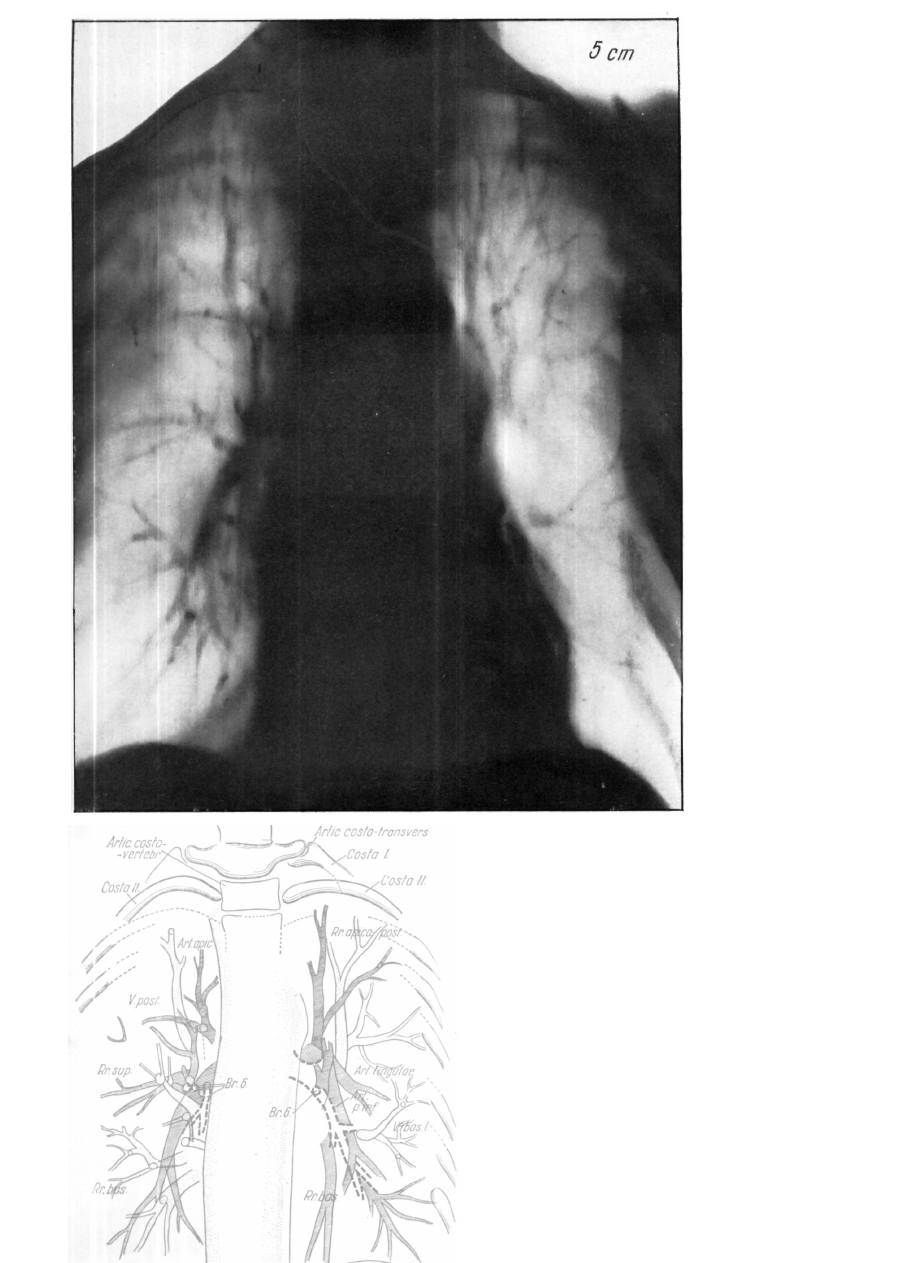

Слой 5

(Расстояние от спины 5 см)

Последний слой заснят сзади на глубине 5 см, и на нем

также просвечивается ребернопоперечный сустав первого ребра,
однако, ребернопозвоночный сустав второго и третьего ребер

выделяются расплывчато. Следовательно, речь безусловно
идет о более дорзальном слое, чем предыдущий, и это легко
можно установить также и на основании других образований.
От бронхиальной системы появляются лишь отдельные развет­
вления верхнего бронха (6). Распознаваемы нижние образо­

вания ствола легочной артерии, впрочем в слое обнаружива­
ются безевязно лишь третичные и четвертичные ветви как арте­
риальной, гак и венозной систем, значит, за плоскостью ворот

легкого не обнаруживается связного образования стволов.

Рис. 339

-

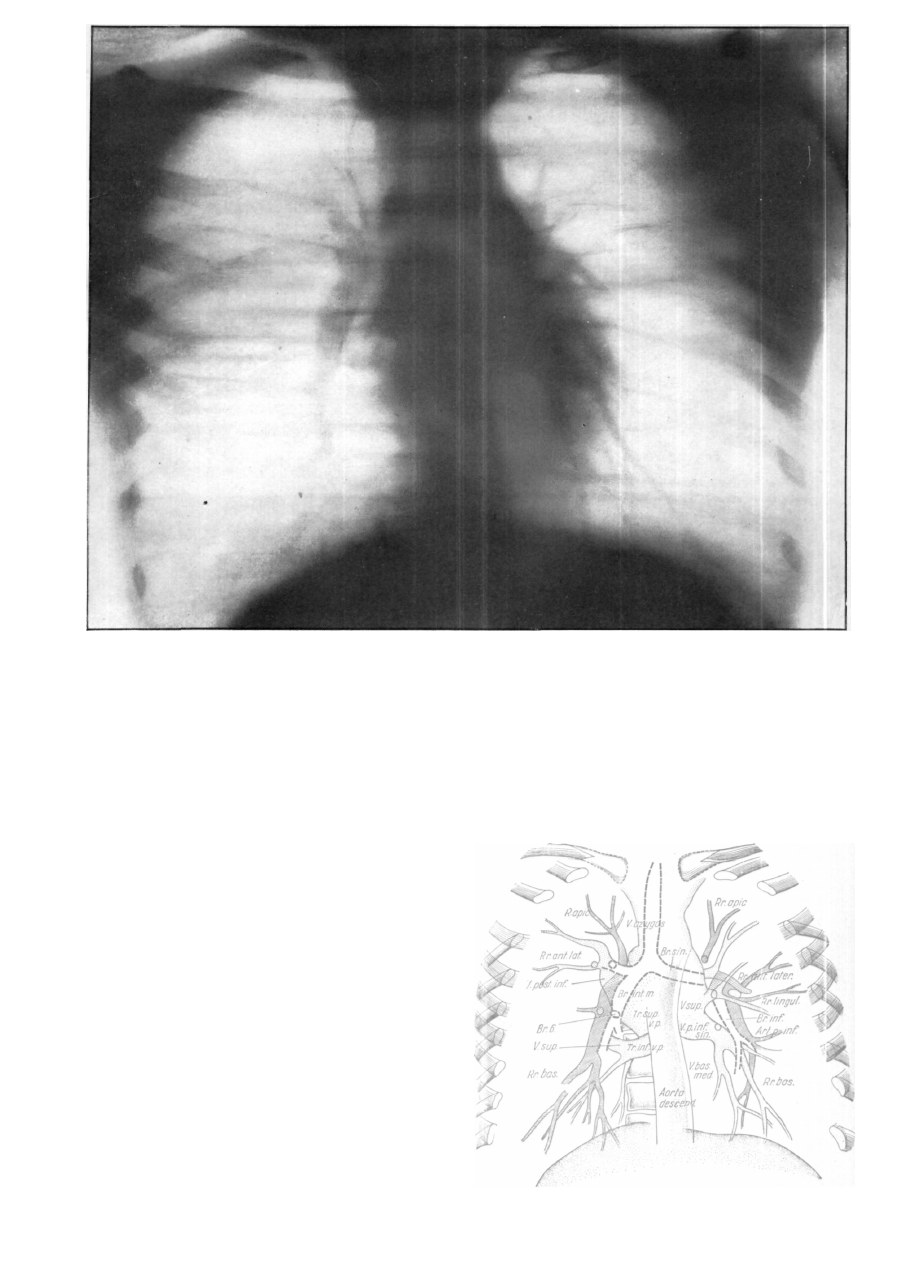

Томографический снимок, изготовленный в плоскости ворот

легкого

Для курьеза мы приводим томографический снимок, изго­

товленный в плоскости порот легкого, но так, чтобы ось тела

располагалась вертикально плоскости перемещения рентге­
новской трубки. Бросается в глаза, что в данном случае иска­
жение слоя не удлиняет, а расширяет образования грудной
клетки, и поэтому получается весьма коренастая картина. Цен­
ность данной методики состоит в том, что образования, находя­
щиеся «за» позадисердечным нолем появляются на снимке.
Прекрасно распознаваемы нижние спинные тела позвонка,
хотя они не находятся в слое, и от них резко отделяется нисхо­
дящая аорта.

Однако, самое большое значение с точки зрения рентгено-

анатомии плоскости ворот легкого имеет то обстоятельство, что
верхних и нижних венозных стволов нигде не видно в такой
совершенной, почти анатомически осязаемой форме. Остальные
образования ворот легкого также все распознаваемы, хотя в

немного необыкновенно искаженной форме.

Данную методику рекомендуется применять в тех случаях,

если в области нозадисердечного поля следует искать какое-
либо скрытое изменение.

КОВАЧ —  Ж Е Б Ё К

i

ХАРАКТЕРНАЯ ПЛОСКОСТЬ BOPQT ЛЕГКОГО

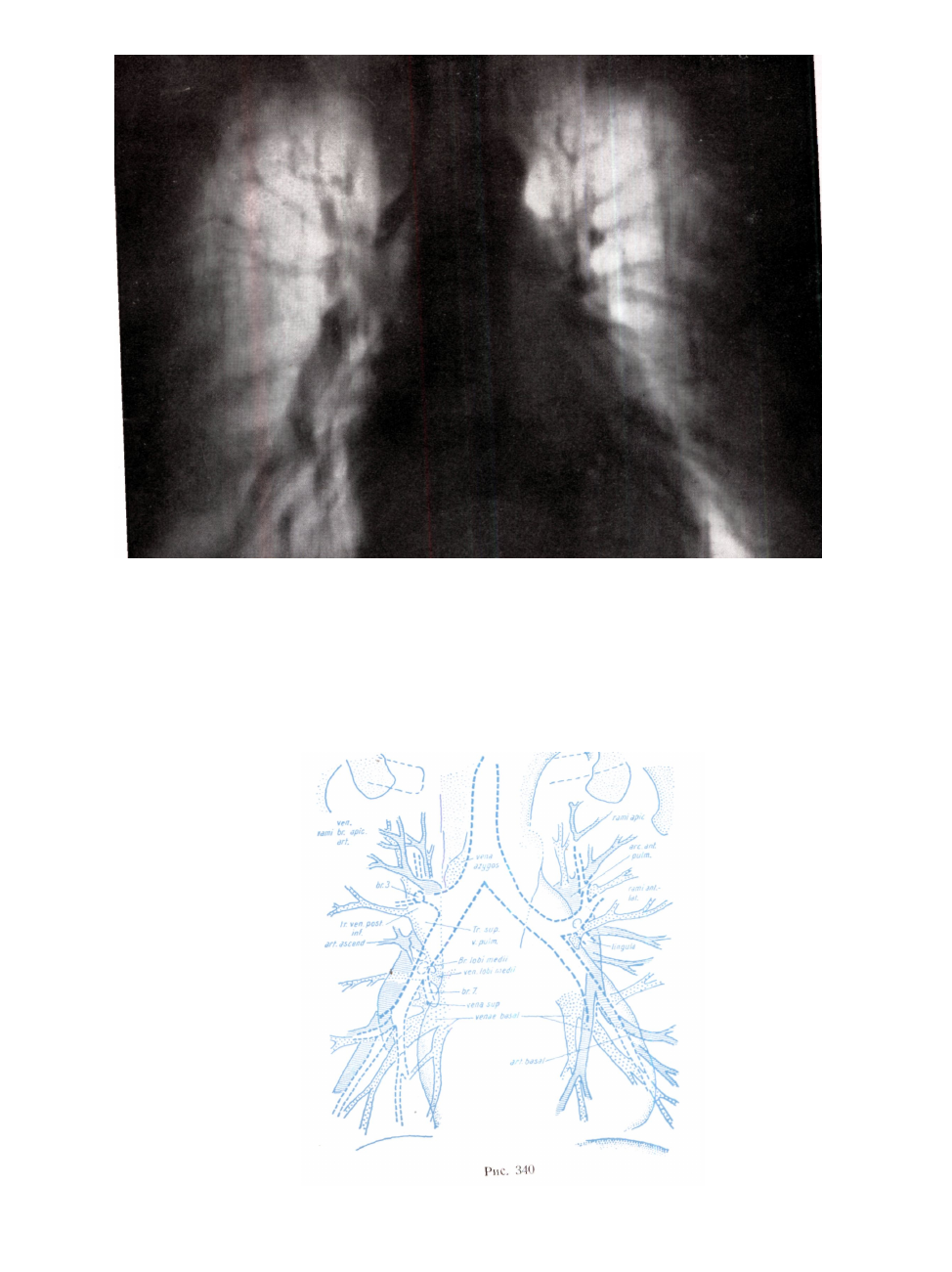

В заключение рассмотрения нашей серии томограмм мы приводим снимок «харак­

терной», или так называемой «бронхиальной плоскости» ворот легкого, содержащий

почти все упомянутые ранее образования. Мы повторно не перечисляем их, а указываем
лишь на то, что снимок слоя, плоскость которого совпадает с плоскостью ворот легкого,

дает значительно больше сведений, необходимых для диагноза, чем обычные томо­
граммы (рис. 340).

При рассмотрении томограммы плоскости ворот легкого сразу бросается в глаза,

что бронхи и сосуды видны не на разрезе, а полностью. Картина очень напоминает ангио­
кардиограмму грудной клетки, так как видно много образований и теней сосудов. При­
веденный снимок служит лишним доказательством того

8

 что наиболее важные бронхи

и сосуды располагаются в такой узкой зоне, что они почти целиком попадают па томо­

грамму соответственно выбранной плоскости.

Практически получить томограмму плоскости ворот легкого весьма просто.

Плоскость пленки следует поставить параллельно плоскости ворот легкого. При гори­

зонтальном положении больного для этого достаточно положить под крестец больного

подушки с песком, так чтобы трахея и тела I и II поясничных позвонков оказались в
горизонтальной плоскости (рис. 374). При вертикальном положении или при положении
сидя больному предлагают наклониться в дорзальном направлении ; при этом плоскость
пленки оказывается параллельно плоскости ворот легкого. При такой установке
необходимо, чтобы проводимая каудально от трахеи вертикальная линия (отвес),
падала в направлении тел I и II поясничных позвонков.

300

КОВАЧ —  Ж Е Б Ё К

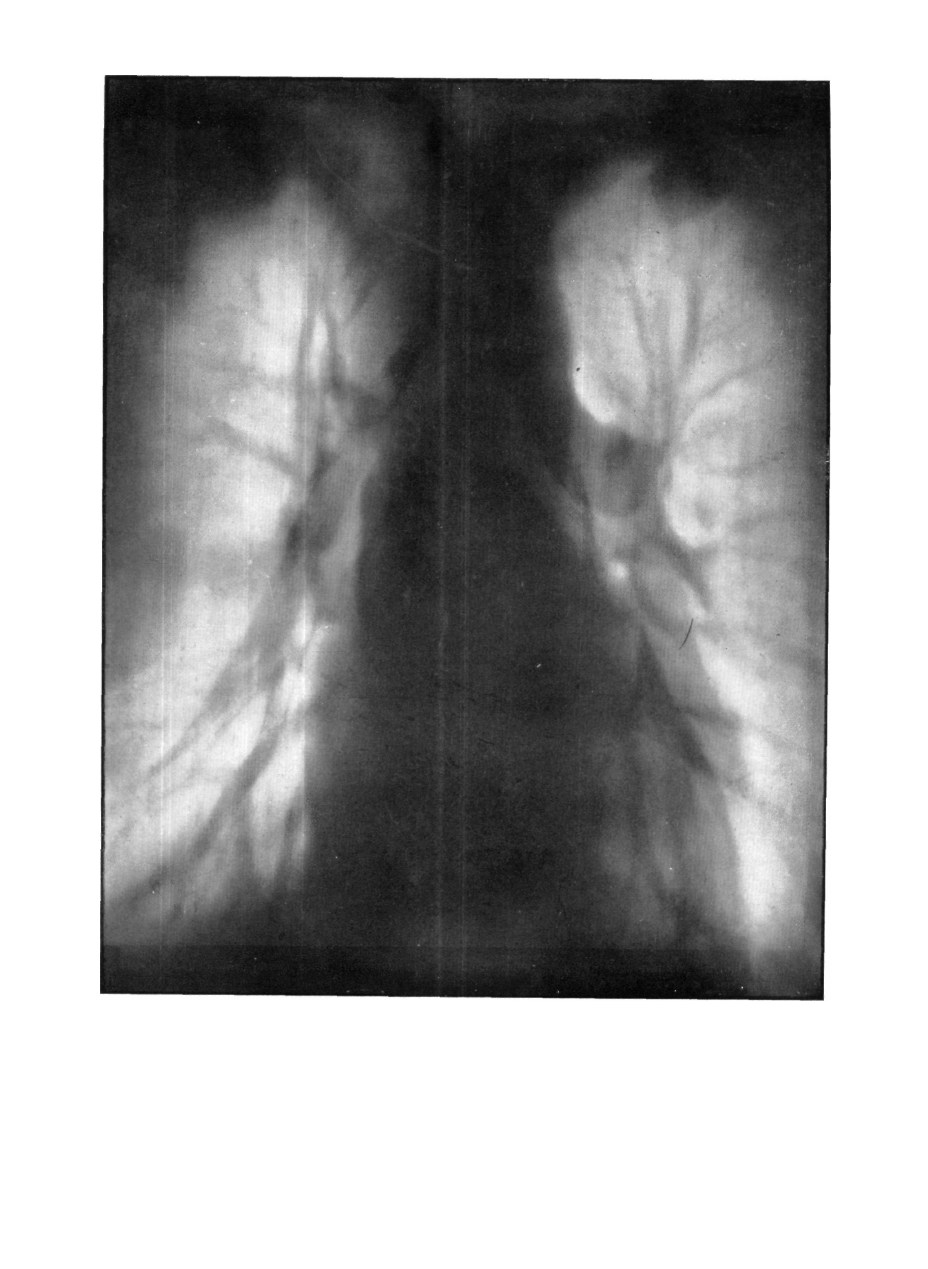

Рис. 341а. Передне-задняя томограмма среза, проходящего в плоскости ворот легкого. Ход бронхов, артерий и вен удается

проследить до мелких разветвлений. Рекомендуется сравнить эти тонкие, длинные бронхи и сосуды с бронхами и сосудами,

изображенными на рис. 343.
