234 КОВАЧ

Рис. 277

Рис. 279. Рентгенограмма препарата № XIV, на которой при­

ведена суммационная картина венозной системы легкого.

граммы в срез попали ветви левого главного бронха и
часть нижнедолевого бронха. В верхней доле заполнен
небольшой участок v. apico-posterior вместе с участком
v. antero-inferior. На вентральной поверхности среза

и на рентгенограмме в нижней доле ясно виден нижний

Ж £ Ь Е К

ствол вены. Томограмма точно совпадает с рентгено­
граммой.

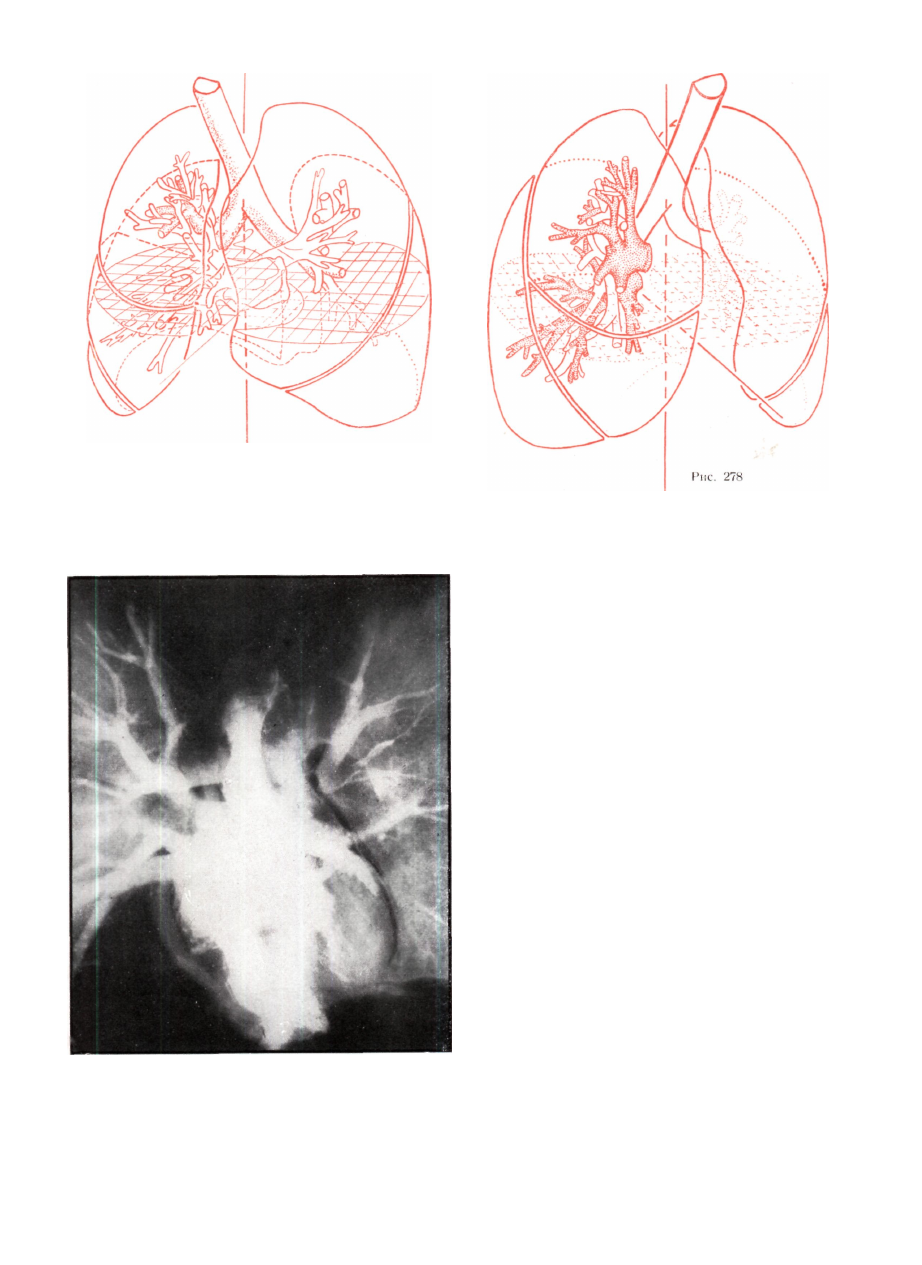

На основании анализа среза создается сложное

построение, приведенное на рис. 277, где отдельные
части схематично изображены в соответствующих
плоскостях. В результате синтеза залегающих на раз­
личной глубине грудной полости маленьких участков
легочной вены получается картина венозной сети,

изображенная на рис. 278. На схеме показаны лишь
правосторонние вены. При сравнении упомянутой кар­
тины (рис. 278) с изготовленной до рассечения препа­
рата рентгенограммой последнего (рис. 279) можно
распознать следующие венозные ветви : ветвь, под­
ходящая с медиальной стороны к системе верхнедоле­
вого бронха, - - v. apico-anterior ; виды только апи­
кальные ее разветвления, так как передние ветви
находятся кпереди от первого среза ; v. postero-

inferior, имеющая характерную форму рога, располо­
женного латерально от bronchus anterior (3), появляет­
ся почти во всех наших срезах. На первом срезе
можно видеть, что вены средней доли впадают в ниж­
ний полюс верхнего ствола вены. Нижний ствол вены
и его разветвления пронизывают в беспорядке брон­
хиальную систему нижней доли, однако они появляют­

ся лишь в более дорзальных срезах ; на рис. 277 и
278 отчетливо видна разница в глубине залегания

нижних и верхних венозных стволов. Препарат XIV
иллюстрирует наш метод. На примере этого препарата _
показано, как мы расчленяли суммационную картину ;
создавалось представление составных частей легких
о пространственных взаимоотношениях и из деталей
воссоздавалась целая картина (в нашем случае -
левая венозная система). Далее приводятся воссоздан­
ные при помощи этого метода топографоа натоми-
ческие картины.

Р Н Н 7 Т Е Н А Н А Т 0 М И Ч Е С К И Й АНАЛИЗ ПРЕПАРАТОВ

АНАЛИЗ ПРЕПАРАТА XXI

В целях изучения пространственной локализации art. и vv. pulmonales готовились

особые препараты. Контрастное вещество вводили вышеописанным способом со стороны
сердца. Приводятся картины вентральной и дорзальной поверхностей 5 срезов, рентгено­
граммы последних, схема и отдельные томограммы с выбором слоя на глубине среза.

После анализа срезов суммируются результаты и воссоздаются системы артерий

и вен, типичная рентгеновская картина которых была получена еще до расчленения

препарата. Составленную на основании суммирования деталей картину можно сравнить

с обзорным снимком. Мы умышленно вводили в сосудистую систему небольшое коли­
чество контрастного вещества, чтобы заполнились только первичные, вторичные и тре­

тичные разветвления ; при этом наглядность не страдает от присутствия мелких раз­

ветвлений.

236

Анализ среза 1

КОВАЧ —  Ж Е Б Е К

Препара

Срез 1

Facies

Dext.

Препарат

Срез 1

Facies pos

Sin.

Sin.

Dext.

Рис. 280

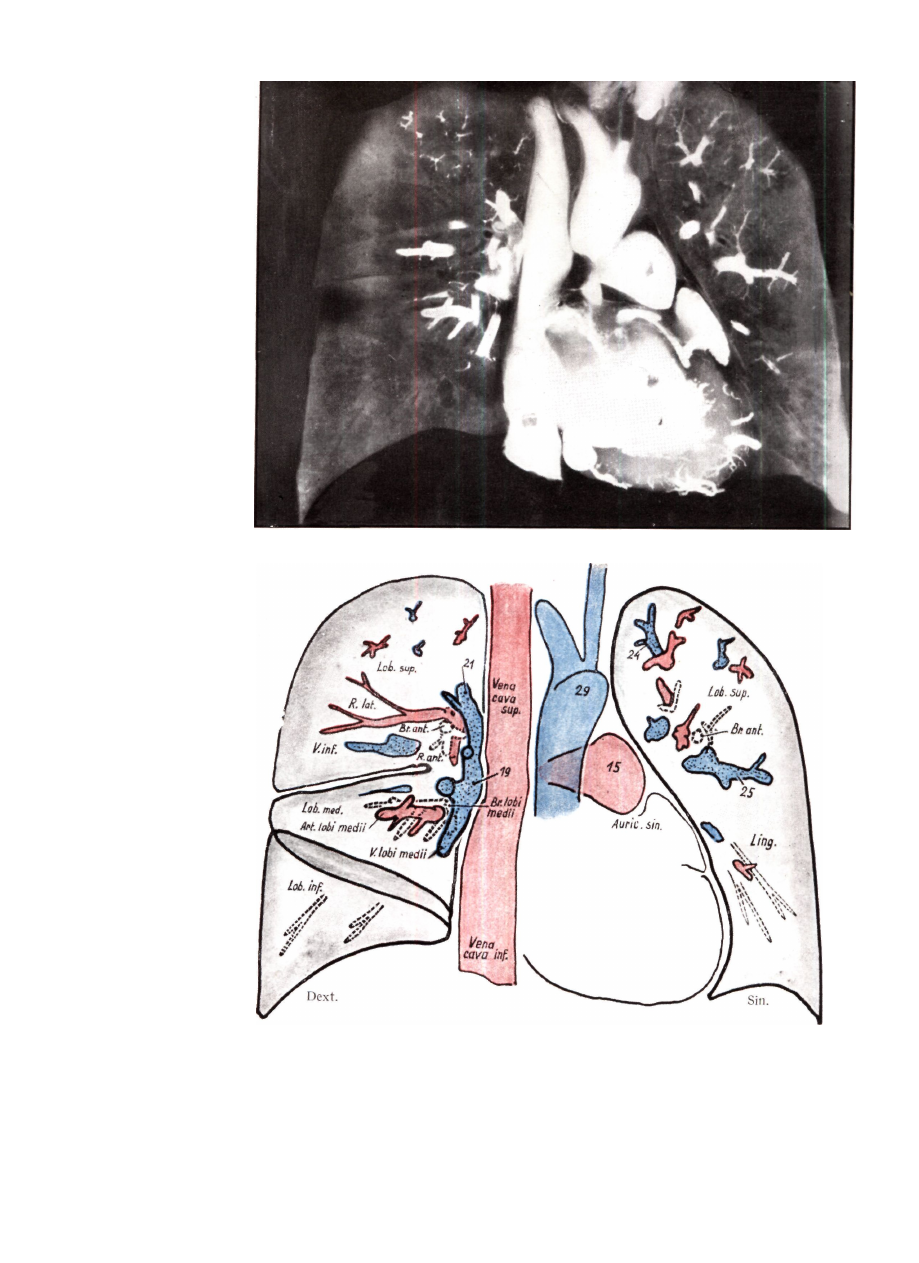

Срез 1

Этот фронтальный срез проходит на уровне v. cava superior

и inferior.При сравнении вентральной и дорзальной поверхностей
среза с рентгенограммой последнего оказывается, что рентгенов­
ская картина гораздо содержательнее, ибо на ней полностью
видна разветвляющаяся в паренхиме легкого система сосудов.

В отношении деталей следует отметить, что v. cava sup.

и inf. проходят по всей поверхности препарата сверху вниз ;
слева от них лежит aorta ascendens (29), которая пересечена у

места возникновения, так что она показывает ущербленную кар­
тину. Кзади от нее на левой стороне виден главный ствол art.

pulmonalis (15), книзу левое ушко, а затем главная масса левого
желудочка. Справа на вентральной поверхтюсти среза, видны

все три доли легкого, а слева лишь верхняя доля ; только на
дорзальной поверхности среза видна маленькая базальная часть
нижней доли.

В правой верхушке верхней доли находятся конечные

веточки art. и vv. pulmonales медиально truncus sup. v. pulmo­
nalis dext. (19) вместе с культями устьев впадающих в него

Препарат XXI

Срез 1

Рентгеновский снимок

РЕНТГЕНАНАТОМИЧЕСКИИ АНАЛИЗ ПРЕПАРАТОВ

237

Dext.

Рис. 281

Sin.

ветвей (сверху вниз) ramus apico-anterior (21) и ramus antero-
lateralis. V. lobi medii впадает в нижний полюс ствола.

На участке правой верхней доли, располагающемся

кверху от малой щели, появляется идущий в латеральном на­
правлении отрезок ramus inferior v. pulmonalis (v. inferior). Над
ним можно видеть не целиком заполненную контрастным веще­
ством, но на дорзальной поверхности среза ясно распознава­
емую ramus antero-lateralis art. pulmonalis, а именно идущую в
боковом направлении латеральную или подмышечную ветвь и

переднюю ветвь.

В области средней доли латеральные и медиальные ветви

бронха сопровождаются соответствующими ветвями вены
(медиально) и артерии (латерально), что особенно отчетливо
видно на рентгенограмме среза. На левой стороне стволы сосу­
дов не видны, а видны только конечные разветвления.

В верхушке видны образующие фигуру звезды ветви art.

и v. apicalis (24), далее под бронхом segmentum anterius

(br. ant.) — более толстая ветвь вены, а именно v. antero-

lateralis, впадающая в ствол antero-inferior v. pulmonalis si-
nistrae (25).

238

КОВАЧ —  Ж Е Б Ё К

Анализ среза 2

Препарат XXI

Срез 2

Facies ant.

Dext.

Препарат XXI

Срез 2

Facies post.

Sin.

Рис. 282

Sin.

Dext.

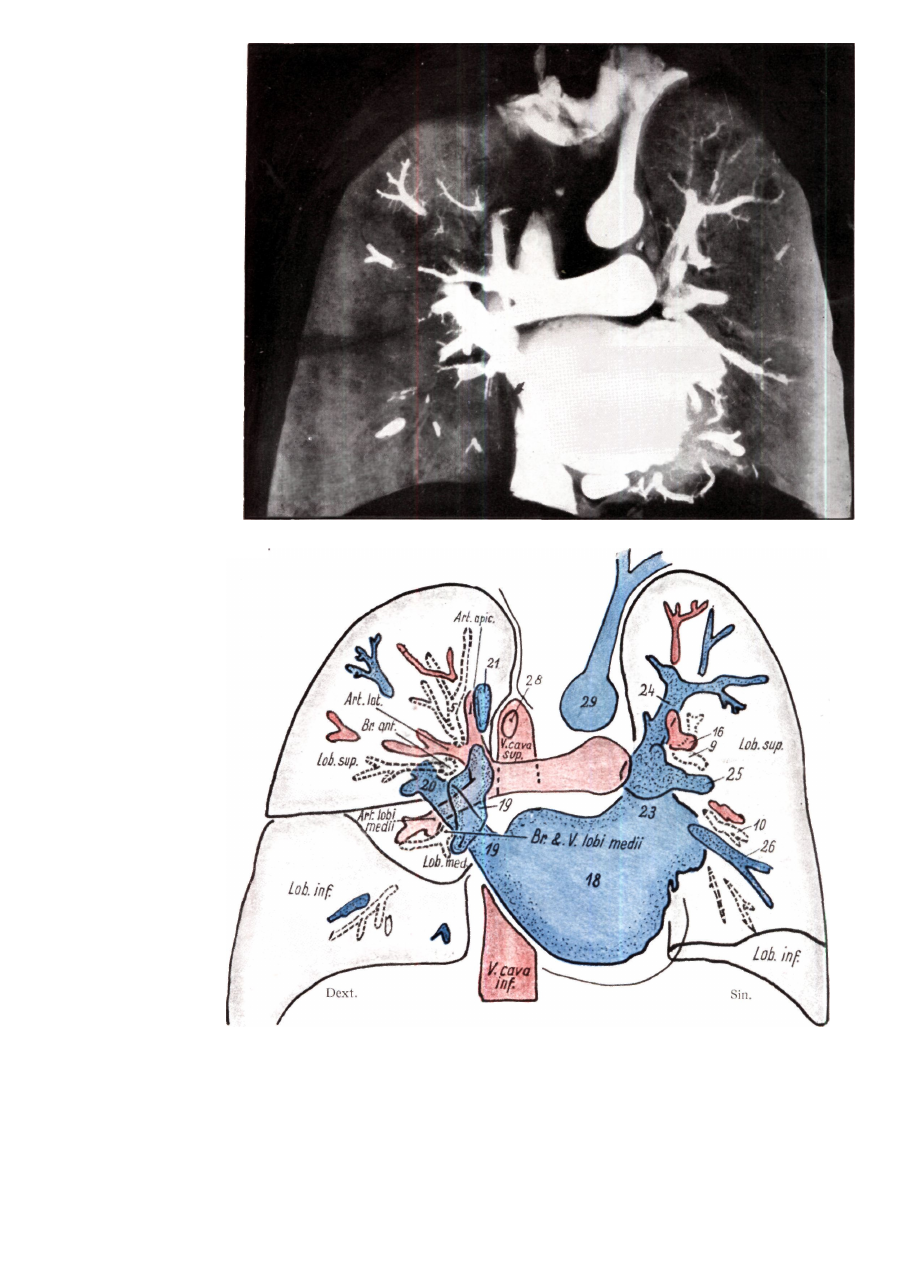

Срез 2

На препарате толщиной 1 см показаны образования, рас­

положенные дорзально от среза 1. Главные ветви бронхиальной
системы находятся позади среза ; в срез попал лишь небольшой
отрезок трахеи длиной 3—4 см. В верхнем средостении слева
видны сосуды, отходящие от arcus aortae, справа — небольшой
участок v. cava superior и устье v. azygos (28). Самым характер­
ным образованием среза является почти горизонтально идущий
ствол art. pulmonalis dextra (12), верхняя и нижняя ветви кото­
рого прекрасно видны на рентгенограмме. Art. apico-lateralis
(art. apicalis) — апикальный участок самой верхней и медиаль-

нее всего расположенной ветви правой art. pulmonalis superior;
ее конечные разветвления видны на дорзальнои поверхности
среза и на рентгенограмме последнего; латеральная ветвь
(art. lateralis) видна во всей длине на вентральной поверхности
среза. На дорзальнои поверхности среза видно деление правого
главного ствола легочной артерии и ветвь правой нижней
артерии. Нижний ствол направляется через ворота средней

доли, располагаясь над среднедолевым бронхом. На вентральной
поверхности среза средняя доля расширяется ; в центральной

части уже видны разветвляющиеся сосуды и бронхи. Ворота
средней доли покрыты truncus sup. v. pulmonalis dext. (2), от­
ходя спереди и сверху в базальном направлении, перекриви-

Р Е Н Т Г Е Н А Н А Т О М И Ч Е С К И Й АНАЛИЗ ПРЕПАРАТОВ

239

Препарат XXI

Срез 2

Рентгенограмма

Dext

Рис. 283

Sin.

вается со стволом нижней легочной артерии и простирается
книзу от правого bronchus anterior ; его непосредственным про­

должением является впадающий в левое предсердие верхний
ствол вены. Rami apico-anterioris и rami lobi medii верхнего
ствола вены находятся в первом срезе и в поверхностных участ­
ках второго среза. Первые можно найти медиально от ramus
anterior, а последние латерально от bronchus anterior. В первом
срезе находятся также и базальные части средней доли. Видны
лишь базальные конечные разветвления сосудов и бронхов. На
левой стороне плоскость среза вентрально отсекает лишь ма­
ленький участок нижней доли ; видна только начальная часть,

art. pulmonalis sinistra (15), которая на дорзальной поверхности
среза уже изолирована от правой ветви и самостоятельно идет в

дорзо-латеральном направлении. На рентгенограмме среза лате­

рально от артерии можно найти толстый венозный ствол v. pul­
monalis superior sinist. и ее ветви (23, 24 и 25). Сверху вниз видны:

truncus v. apico-posterior (24), книзу от bronchus anterior (9) v.
antero-lateralis (25) и под br. lingulae (10) v. lingulae.

Видны лишь маленькие участки концевых разветвлений

артерий, так, в верхушке, концевая ветвь art. apicalis, над br.
lingulae art. lingulae, а кверху от bronchus basalis anterior (8)
разветвление ствола art. antero-externa (16).

240

КОВАЧ —  Ж Е Б Ё К

Анализ среза 3

Препарат XXI

Срез 3

Facies ant.

Препарат XXI

Срез 3

Facies post.

Рис. 284

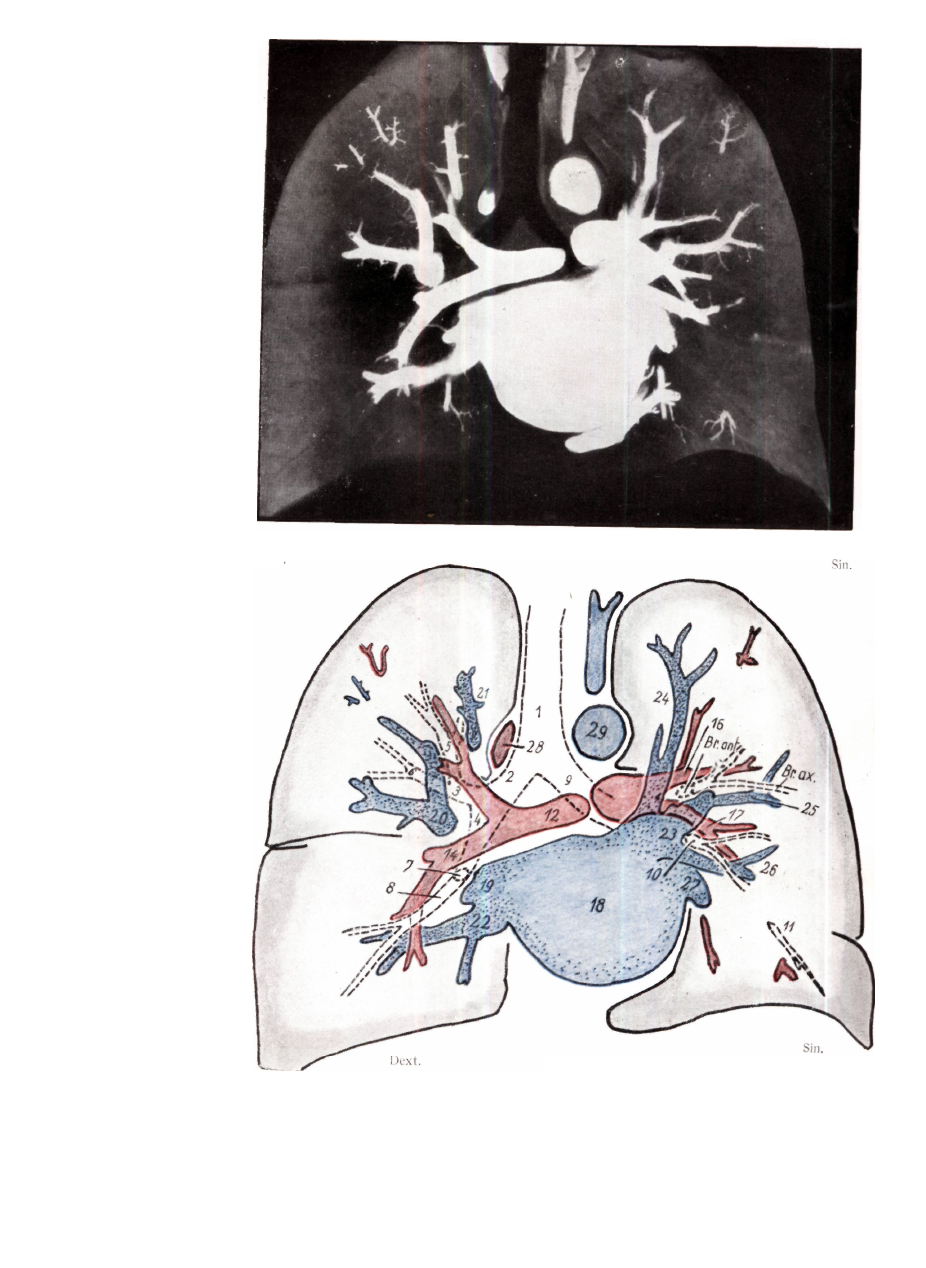

Срез 3

В этот срез попало больше всего элементов ворот легкого.

В нем находится довольно большая часть бронхиальной сис­

темы, особенно справа. Видны следующие образования : трахея
(1), правый главный бронх (2), правый верхнедолевой бронх (3),

bronchus intermedius (4), ствол среднедолевого бронха (7) и
bronchus basalis anterior (8). Левый главных бронх (9), однако,

дорзально выходит из плоскости среза; только bronchus an­

terior (3) и ветви lingulae снова возвращаются в срез (10). В срез
3 справа попал и участки верхней и нижней долей ; плоскость

среза дорзально проходит, не

захватывая средней доли. Слева

преимущественно располагается
верхняя доля; в срез попал
лишь базальный участок ниж­
ней доли. По сравнению с дру­
гими срезами в нем находится

больше всего элементов брон­
хиальной и сосудистой систем.

Что касается бронхов и

сосудов, то мы находим справа
последовательно следующие:
вправо от трахеи, на высоте
бифуркации, лежит vena azygos
(28), а латсрально от нее, в

направлении вертикальной оси,

vena apicalis (21), которая книзу
и кверху, продолжается в сре­

зах 1 и 2. Медиально от вены рас­
положена art. apicalis; апикаль­
ные бронхи (5) окружены этими

сосудами. От латерального ствола, или ветви артерии, в данный
срез попало только устье, артерия верхней доли не попала во
всю толщу среза, а видна лишь на вентральной его поверхности '
(13), точно так же, как и идущий латеро-каудально от bronchus
anterior pectoralis большой венозный ствол, который на рентге­
нограмме среза имеет типичную для него форму рога. Это и есть

truncus v. postero-inferior (20), который, являясь постоянным

элементом рентгеновской картины грудной клетки, характери­
зуется своеобразным положением и формой. Под стволом, также

на вентральной поверхности среза, видна art. pulmonalis in­
ferior (14), которая, как это видно на рентгенограмме среза,

РЕНТГЕНАНАТОМИЧЕСКИЙ АНАЛИЗ ПРЕПАРАТОВ

241

Препарат XXI

Срез 3

Рентгенограмма

Dext

еще далеко простирается
вглубь. Главным образова­
нием нижней доли являет­
ся нижний ствол вены со
своими базальными развет­
влениями (22), который по­

является на дорзальной по­
верхности среза.

На левой стороне обра­

зования — даже при толщи­

не среза 1 см — залегают
одно над другим, вследствие
чего как рентгенографичес­
кая картина среза, так и

томографическая картина
слоя, лежащего на соответ­
ствующей глубине, представ­
ляются довольно сложны­
ми. Верхнее средостение за­
полнено «пуговицей» arcus
aortae (29) и art. subclavia ;
под ними на вентральной по­
верхности среза можно рас­
познать ствол art. pulmo-
nalis sinistra (15). На дор­

зальной поверхности среза видно, что легочная артерия

против обычного дает круглую, идущую впереди бронха
ветвь к lingula (17); кверху bronchus anterior (3) лежит
обычная ramus antero-externus (16). Ramus Hngularis сопро­
вождает в краниальном направлении одноименный бронх (16);
кроме этих образований, на этой стороне находятся лишь

некоторые апикальные и базальные артериальные ветви.

Рис. 285

Основные элементы венозной системы также располага­

ются в срезе 3. На вентральной поверхности среза можно про­
следить на большом протяжении ход v. apico-posterior (24);
v. antero-externa (25) идет каудально от bronchus anterior (3)

и в нее впадает идущая внутри среза ramus externus. V. Hngularis
(26) лежит рявдом с bronchus lingulae (10). Слева видно место
впадения нижнего ствола вены в левое предсердие (27).

16 Ковач — Жебёк
