Рентгеноанатомия легких (Ф. Ковач) - часть 28

226

КОВАЧ —  Ж Е Б Ё К

РЕНТГЕНАНАТОМИЧЕСКИИ АНАЛИЗ ПРЕПАРАТОВ

227

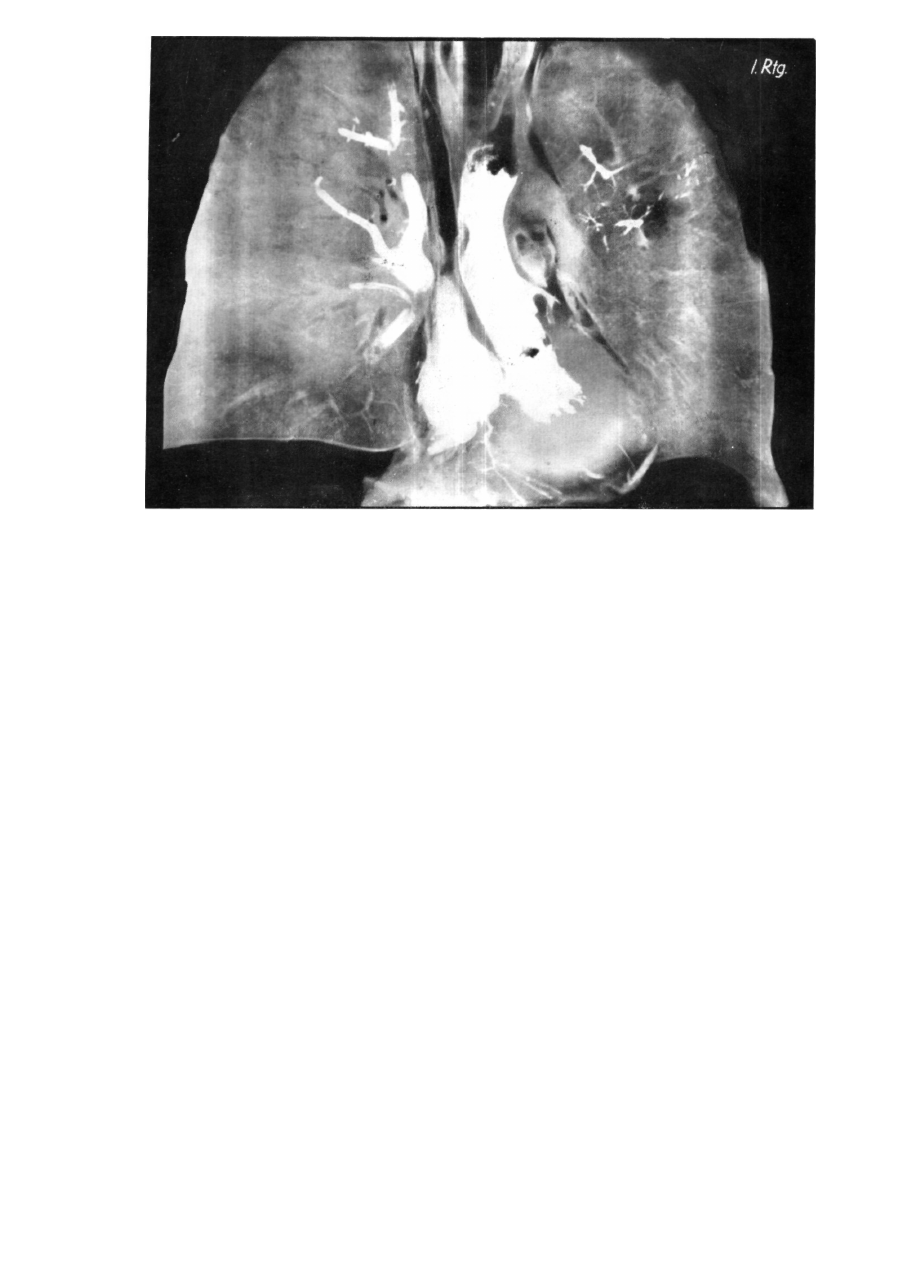

Рис. 267. Рентгеновский снимок среза 1

АНАЛИЗ ПРЕПАРАТА XIV

Демонстрируются 4 срединных среза этого пре­

парата, изготовленных параллельно фронтальной пло­

скости с интервалами в 1 см.

Обзорный снимок целого препарата оцет. 1ется

на основании суммирования данных по отдельным

срезам. Результаты дополняются томограммами всей
грудной клетки.

Срез 1

На вентральной поверхности среза видна началь­

ная часть аорты, отделенная от полулунных клапанов,
до arcus aortae ; одновременно вскрыт левый желу­
дочек. Просвет и устье v. cava superior, а также правое
предсердие тоже попали в этот срез. На рентгено­
грамме среза видны заполненные контрастным веще­
ством образования (рис. 267). Справа в срез попали
участки всех трех долей ; самым маленьким оказался

срез нижней доли ; средняя доля видна на значитель­

ном протяжении. Благодаря этому хорошо видно
расположение входящих в среднюю долю сосудов, а

также долевого бронха. В срез попали самые важные

разветвления truncus superior vv. pulmonalis dext.

На дорзальной поверхности среза виден просвет

v. pulmonalis apicalis anterior. На рентгенограмме среза
она появляется в виде расположенной рядом с v. cava
superior большой двурогой тени, медиальную ветвь
которой составляет truncus apicalis, а латеральную —
ramus anterior.

V. pulmonalis lobi medii впадает медиально от

соответствующего бронха в самый нижний полюс
дорзального ствола вены. Вверху и латерально виден
главный ствол заполненной кровяными сгустками art.
pulmonalis lobi medii вместе с его латеральными вет­
вями. Книзу от этого ствола располагается уже деля­

щийся среднедолевой бронх ; медиально от него видна
упомянутая v. pulmonalis lobi medii.

На дорзальной поверхности среза виден в пра­

вом легком «рог» truncus superior v. pulmonalis, bronchus

anterior (3) верхней доли, над ним ramus anterior art.
pulmonalis superior. Медиально от нее ramus apico-
anterior легочной вены, bronchus anterior (3) и книзу
ствол верхней v. pulmonalis.

На левой стороне видны дуга аорты и отходящие

от нее carotis communis вместе с ее ветвями, art. sub-
clavia, далее рядом с аортой и над сердечным ушком
левая главная ветвь art. pulmonalis.

228

КОВАЧ —  Ж Е Б Ё К

Анализ среза 2

Препарат XIV

Срез 2

Facies ant.

Dext.

Sin,

Препарат XIV

Срез 2

Facies post.

Sin.

Dext.

Рис. 268

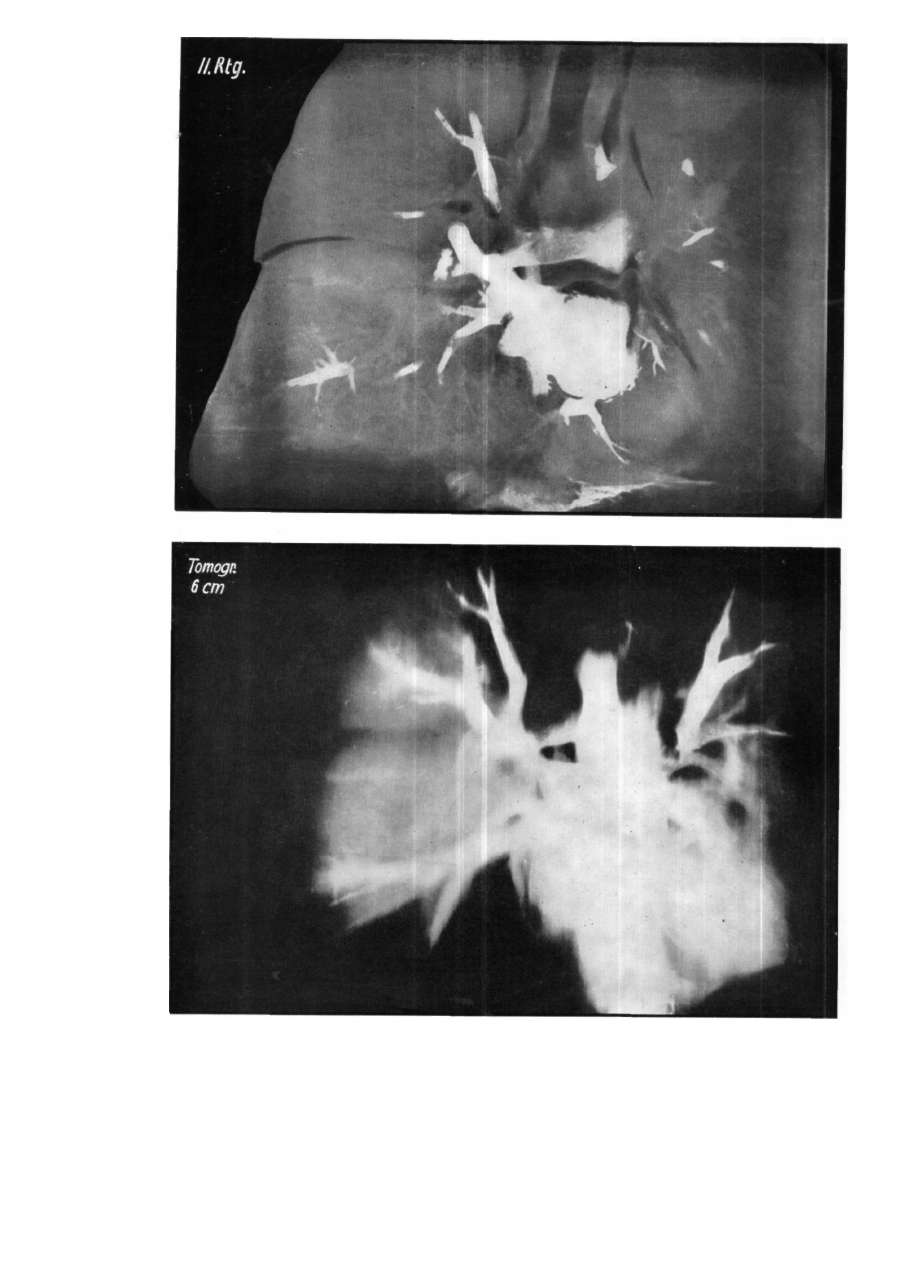

Срез 2

На рентгенограмме видны заполненное левое

предсердие и впадающий в него правый верхний ствол

вены, далее небольшой участок нижнего ствола вены
и начальный участок левого верхнего венозного
ствола. Контрастным веществом выполнены также

общий ствол легочной артерии и ее левые и правые

ветви, последние, однако, заполнены не целиком.
В правой верхней доле можно распознать медиально
от bronchus anterior (3) обе rami apicales, а латерально

— артерию и медиально хорошо заполненную вену.
В этом срезе также виден значительный участок сред­
ней доли. Можно проследить ход bronchus medialis (4)

и lateralis (5), а также сопровождающие их сверху
ветви легочной артерии. На дорзальной поверхности

РЕНТГЕНАНАТОМИЧЕСКИЙ АНАЛИЗ ПРЕПАРАТОВ

229

Срез 2

Рис. 269

Рис. 270

хорошо видны главные элементы ворот средней доли :
долевой бронх и над ним — ствол легочной артерии ;
кверху от последнего, однако уже в верхней доле,
появляется объемистая ramus postero-inferior v. pul-
monalis. Еще выше появляется bronchus anterior и над

ним art. apico anterior. Ввиду того, что в нашем срезе
остальные образования нижней доли расположены

дорзальнее, видно только устье одной вены. Вена
segmentum basale anterius видна в периферических
частях среза. Находящиеся на томограмме непосред­
ственно кзади от среза большие ветви не стерлись пол­
ностью, так как примененное свинцовое контрастное ве­

щество дает весьмаинтенсивнуютень. Поэтому ужездесь
видны элементы дорзально расположенного среза 3.

230

Анализ среза 3

КОВАЧ —  ж Е в е к

Препарат XIV

Срез 3

Facies ant.

Dext.

Sin.

Препарат XIV

Срез 3

Facies post.

Sin.

Рис. 271

Dext.

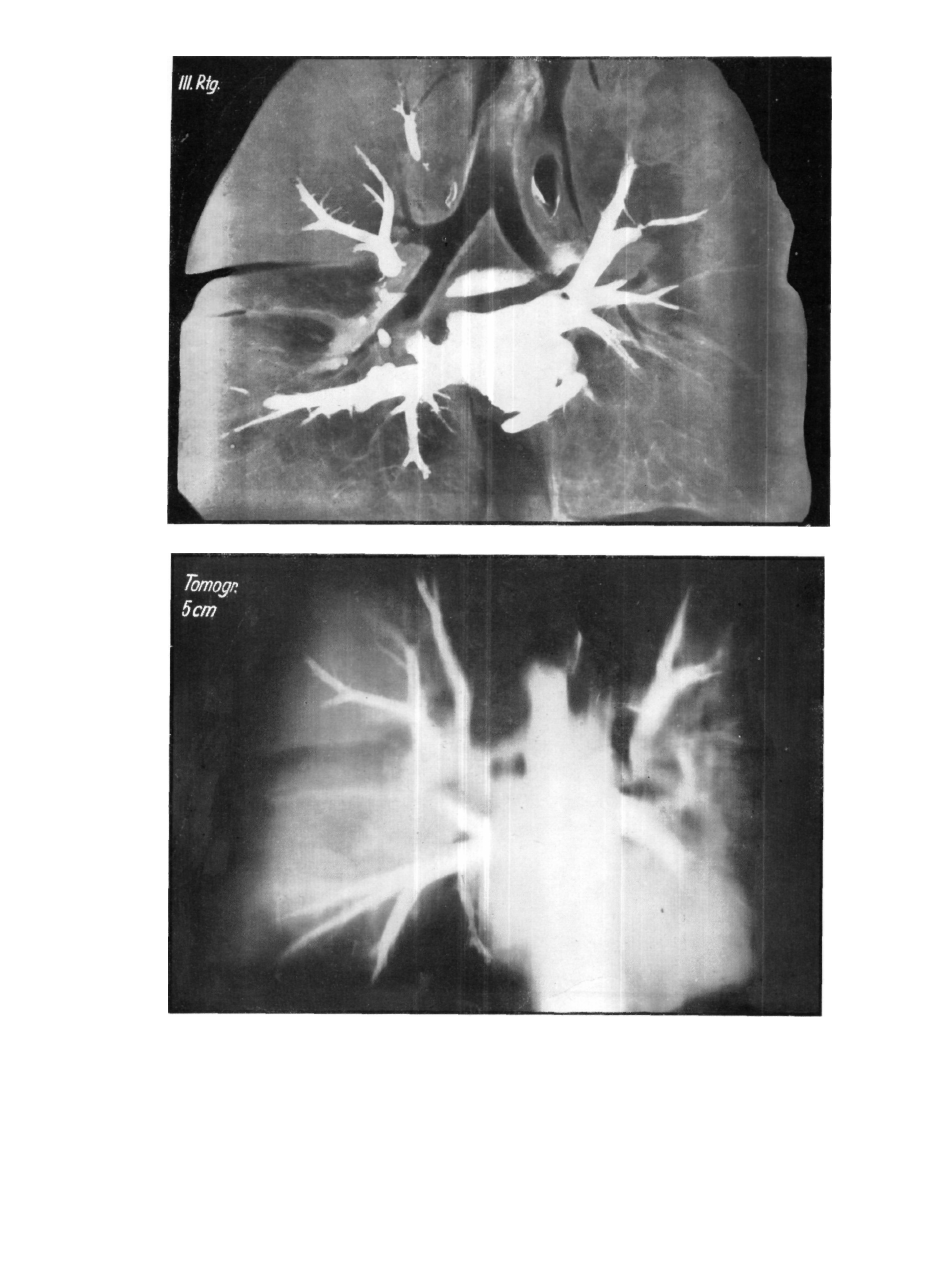

Срез З

В этот срез попадает очень много образований :

в нем находятся бифуркация трахеи, правый и левый
главные бронхи, далее оба верхнедолевых бронха и

участок нижнедолевого бронха. Справа в срез попали

небольшие участки всех трех долей, а слева виден
большой участок верхней доли и незначительный

участок нижней. В этом срезе располагается также

большая часть системы легочной вены. Направо в

верхушке верхней доли, медиально от bronchus api-
calis (1), виден маленький участок ramus apicalis v.
pulmonalis. Каудально и латеральио от верхнедолевого
бронха появляется в характерной форме рога truncus
v. postero-inferioris. Эту ветвь легочной вены благо­

даря ее специфическому ходу можно идентифициро­
вать как на типичных рентгенограммах так и на

томограммах. В средней доле не видны ветви легочной

Р Е Н Т Г Е Л А Н А Т О М И Ч Е С К И Й АНАЛИЗ ПРЕПАРАТОВ  2 3 1

Срез 3

Рис. 272

Рис. 273

вены, так как они уже на предыдущих срезах впадают
в верхний ствол вены. В этом срезе видны все лежащие
в нижней доле ветви нижнего ствола вены, в част­
ности ствол, снабжающий верхушку верхней доли

ветвей ramus apicalis и ramus basalis, которые ввиду

их большого объема и почти горизонтального хода
отчетливо видны как на типичной рентгенограмме, так
и на томограмме. Хорошо видна также ramus basalis
inferior, снабжающая segmentum basale mediale. В об­

щем приведенные образования простираются внутрь

среза ; их легко можно обнаружить на рентгенограм­
мах. В этот срез попадает также большая часть левого
предсердия ; здесь можно наблюдать почти всю левую
венозную систему. В направлении сверху вниз можно
обнаружить; ramus apico-posterior, среднюю ramus infe­

rior и нижнюю ветвь v. lingularis. Нижний ствол вены
располагается дорзальнее. Рентгенограмма среза дает

такую же картину, как и томограмма такой же глубины.

232

КОВАЧ —  Ж Е Б Ё К

*

Анализ среза 4

Препарат XIV

Срез 4

Facies ant.

Dext.

Sin.

Препарат XIV

Срез 4

Facies post.

Sin.

Dext.

Рис. 274

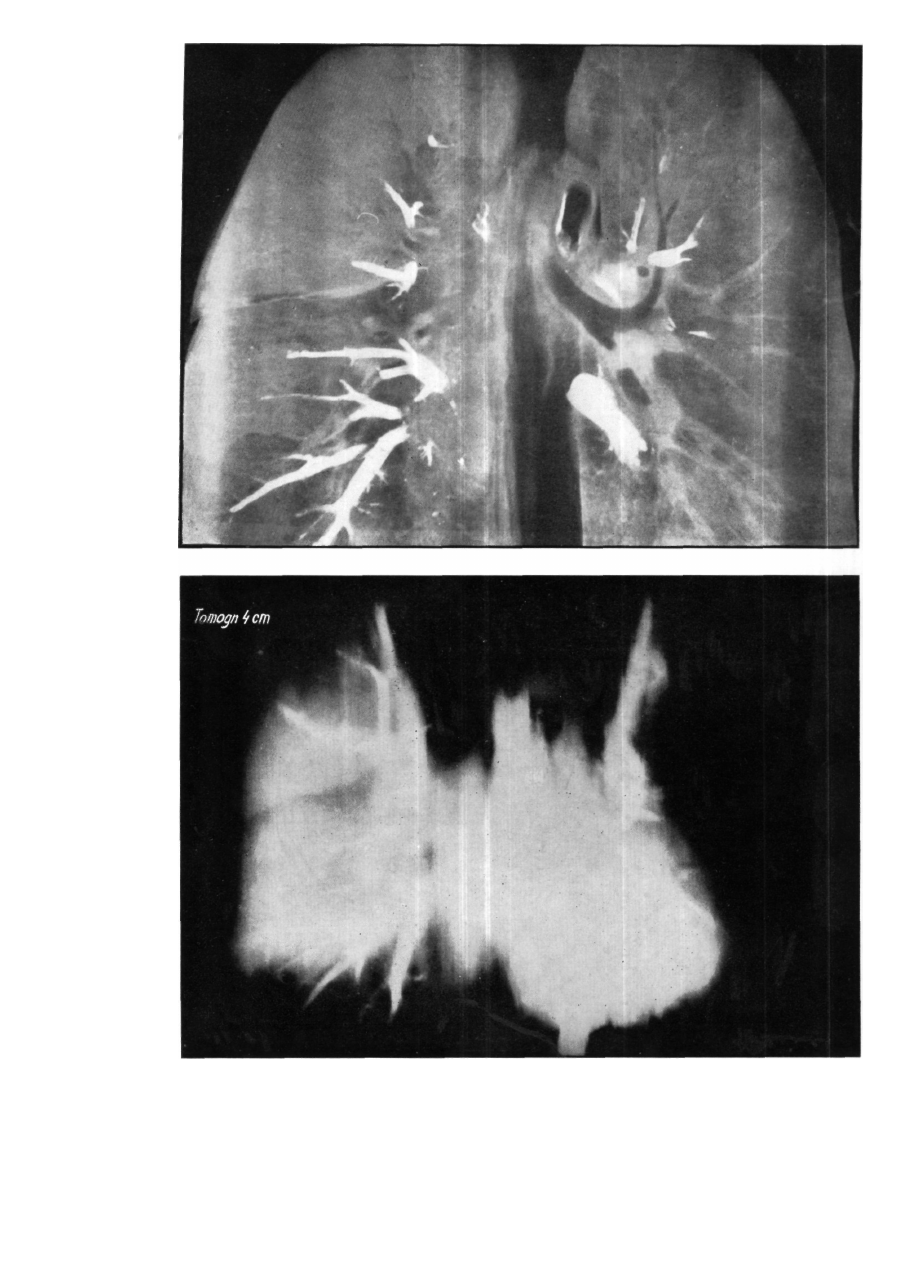

Срез 4

Картина вентральной поверхности среза довольно

богата и разнообразна. В срез попадает сравнительно
большая часть бронхиальной системы книзу от бифур­

кации. На правой стороне видны разветвление верхне­
долевого бронха и устье bronchus posterior (2), далее

задняя стенка bronchus intermedius и bronchus supe­

rior lobi inferioris (6). В нижнедолевом бронхе видно

устье бронха segmentum paracardial (7), а медиально

от него виден ствол вены. По рентгенограмме можно
установить, что в данном случае речь идет об идущей

от верхушки нижней доли ветви легочной вены,

лежащей кзади от бронхиальной системы. Лежащие

РЕНТГЕНАНАТОМИЧЕСКИЙ АНАЛИЗ ПРЕПАРАТОВ

233

Срез 4

Рис. 275

Рис. 276

бессистемно между базальными бронхиальными вет­
вями базальные венозные ветви хорошо видны как на
поверхности самого среза, так и на его рентгенограмме.
Ветви легочной артерии лежат латерально от бронха и

сопровождают разветвления последнего. Ввиду того,
что срез зашел далеко за среднюю долю, мы видим на
его поверхности лишь участки правой верхней и ниж­

ней долей ; далее в правой верхней доле видны конеч­
ные ветви v. postero-inferior.

На левой стороне, позади главного бронха, видна

дуга аорты, а латерально от нее — легочная артерия.
Срез прошел через просвет идущего кпереди от поверх­

ности среза bronchus apicalis (1) и идущей латерально

ramus anterior art. pulmonalis. Как видно из рентгено-
