полости по названным секторам. Знание нормальной торакоскопиче-
ской картины и ее топографии подготавливает исследователя к более
острому восприятию многочисленных и разнообразных поражений
органов грудной полости. Неизмененная висцеральная и париеталь­
ная плевра тонка, прозрачна и позволяет рассмотреть расположен­

ные под нею анатомические образования в секторах обзора.

Верхнюю часть плевральной полости, ограниченную снизу линией

I ребра, называют куполом плевры (рис. 11). У грудино-ключичного

сочленения ориентиром служит внутренняя поверхность конца клю­
чицы, которая при торакоскопии имеет вид заметно выступающего в
плевральную полость костного бугра. При воспаленной и уплотнен­
ной плевре этот бугор является почти единственным ориентиром,

по которому можно определить границы купола плевры.

В куполе необходимо различать подключичные артерию и вену.

Правая подключичная артерия расположена ближе к передней по­
верхности грудной стенки и на своем пути делает меньшую дугу
по направлению к передней лестничной щели, чем левая. Справа в
куполе виден сосудистый валик, состоящий из подключичных вены
и артерии. Подключичная артерия видна частично кверху и кнаружи
от одноименной вены, впадающей в безымянную вену. Правая под^
ключичная артерия не совсем отчетливо видна перед переходом через

I ребро. Правая подключичная вена вблизи грудино-ключичного

сочленения видна не всегда. Левая подключичная артерия отчетливо
видна на всем протяжении. Она имеет вид изогнутого валика, отчет­
ливо пульсирующего и идущего по куполу плевры по направлению

от дуги аорты к передней лестничной щели. Левая подключичная
вена не всегда отчетливо видна и так же, как и правая одноименная
вена, располагается над внутренним краем I ребра, где она проходит
в подключичное пространство.

Реберную часть париетальной плевры мы делим на реберно-гру-

динную, реберную и реберно-позвоночную поверхности. К реберно-

Рис. И. Купол плевры слева.

Эндофото и схема: 1 — подключичная артерия; 2 — париетальная плевра

42

Рис. 12. Реберпо-грудинпая поверхность плевры.
Эндофото и схема: 1 — внутригрудные артерия и вена

Рис. 13. Реберная поверхность плевры.

Эндофото и схема: 1 — межреберные сосуды; 2 — надкостница ребра

грудинной поверхности (рис. 12) справа и слева относятся часть
реберной плевры, покрывающая грудину, и реберные хрящи, при­
крепляющиеся к ней. При осмотре поверхности видны внутригруд-

ные вена и артерия, идущие от внутреннего края грудино-ключично­
го сочленения до верхнего края IV реберного хряща. Слева они
менее заметны, так как прикрываются сердцем.

Часть реберной плевры, справа и слева покрывающая поверх­

ность ребер от их шеек до хрящей, относится к реберной поверхности

(рис. 13). При торакоскопии через реберную плевру хорошо видны

межреберные мышцы (рис. 14, 15) и внутренняя поверхность над­
костницы ребер, которая в виде широких белых полос, соответствую-

п

43

Рис. 14. Реберная поверхность плевры — межреберье.

Эндофото и схема: 1 — межреберные мышцы; 2 — сосуды плевры

Рис. 15. Реберная поверхность плевры — сосуды межреберья.

Эндофото и схема: 1 — межреберные мышцы; 2 — сосуды

щих направлению ребер, разделяет межреберные пространства на

отдельные сегменты.

К реберно-позвоночной поверхности плевры относится часть

реберной плевры справа и слева, выстилающая боковые отделы тел

грудных позвонков, головки и шейки ребер (рис. 16). При торако­

скопии на этой поверхности видны головки ребер в виде бугорков,
межреберные мышцы, концевые отделы межреберных вен, симпати­
ческий ствол с его ганглиями.

В хирургии средостение разделяют на верхний и нижний отделы,

или пять частей: верхнее, нижнее, переднее, среднее и заднее средо­
стение (И. Литтманн, 1981). При торакоскопии осмотру доступны
поверхности верхнего, нижнего, переднего и заднего средостения.

44

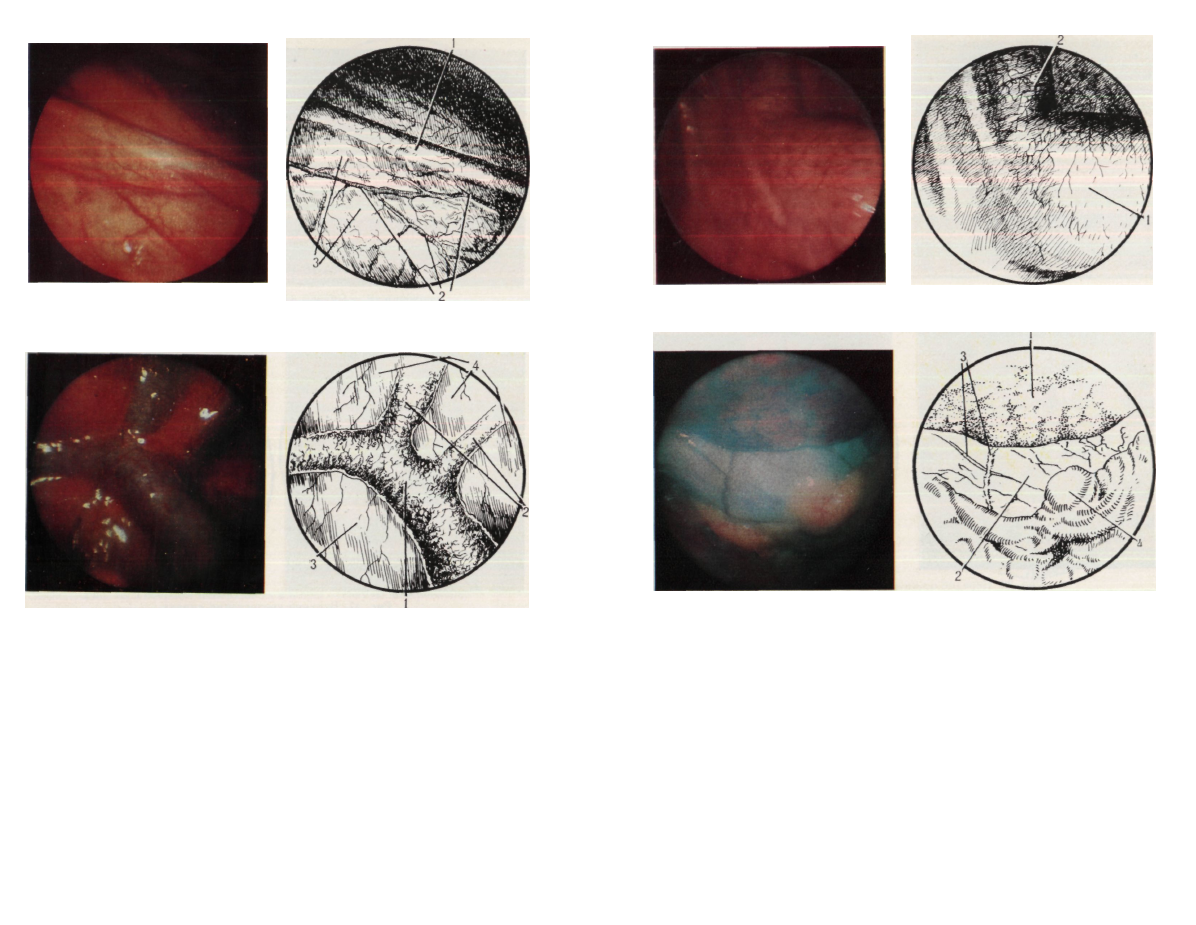

Рис. 16. Реберно-позвоночпая поверхность плевры.

Эндофото и схема: 1 — межреберные сосуды; 2 — боковая поверхность тела позвонка;

3 — симпатический ганглий; 4 — ребро

Рис. 17. Верхнее средостение справа.

Эндофото и схема: 1 — верхняя полая вена; 2 — диафрагмальный нерв; 3 — легкое

В верхнем средостении справа определяют начальную часть подклю­

чичной артерии, безымянную вену, верхнюю полую вену и часть

дуги непарной вены. В случае смещения средостения в противопо­
ложную сторону отчетливо видна безымянная артерия. При неизме­
ненной плевре виден правый диафрагмальный нерв, спускающийся
по правой стороне верхней полой вены (рис. 17). Кпереди от нее
определяется восходящая часть дуги аорты, кзади — контур края
хрящевых полуколец трахеи и правого главного бронха, а также
ветви блуждающего нерва.

В переднем средостении справа (рис. 18) визуально определяются

правое предсердие, перикард, перикардо-диафрагмальные артерия и
вена, диафрагмальный нерв, преперикардиальная жировая клетчатка.

45

Рис. 18. Переднее средостение справа.

Эндофото и схема: 1 — диафрагмальный нерв; 2 — сосуды перикарда; 3— перикардиаль-

ная жировая клетчатка

Рис. 19. Заднее средостение справа.

Эндофото и схема: 1 — непарная вена; 2 — межреберные вены; 3 — медиастинальная

плевра; 4 — грудная стенка

Нижнее средостение справа доступно осмотру частично, посколь­

ку обзору мешает легкое. В этом секторе видны поверхность пери­
карда, перикардо-диафрагмальные артерия и вена, перикардпальная
жировая клетчатка.

На поверхности заднего средостения справа (рис. 19) определя­

ются непарная вена с впадающими в нее межреберными венами,
часть корня легкого и легочной связки. Реже выявляются нижняя
полая и легочная вены.

В области верхнего средостения слева при осмотре видны дуга

аорты и отходящая от нее подключичная артерия (рис. 20), безымян­
ная вена, добавочная полунепарная вена, диафрагмальный и блуж-

46

Рис. 20. Верхнее средостение слева.

Эндофото и схема: 1 — дуга аорты; 2 — подключичная артерия

Рис. 21. Переднее средостение слева.

Эндофото и схема: 1 — легкое; 2 — перикард; 3 — сосуды перикарда; 4 — перикардп­

альная жировая клетчатка

дающий нервы. Ниже дуги аорты частично видна легочная артерия.
Между дугой аорты и легочной артерией определяется связка -
заращенный артериальный проток.

В переднем средостении слева располагаются сердце, перикард,

преперикардиальная жировая клетчатка, перикордо-диафрагмальные

артерия и вена, диафрагмальный: нерв (рис. 21).

При осмотре нижнего средостения слева выявляются перикард,

перикардо-диафрагмальные артерия и вена, диафрагмальный нерв,
перикардпальная жировая клетчатка (рис. 22, 23).

В заднем средостении слева рельефно выделяются нисходящая

часть дуги и грудная часть аорты, задние поверхности корня легкого
и легочной связки (рис. 24).

47

Рис. 22. Переднее средостение слева.

Эидофото и схема: 1 — перикард; 2— сосуды перикарда; 3— легкое

Рис. 23. Передне-нижнее средостение слева.

Эндофото и схема: 1 — перикард; 2 — перикардиальная жировая клетчатка; 3 — диа-

фрагмальный нерв; 4 — перикардо-диафрагмальная вена

Средняя часть средостения при торакоскопии с обеих сторон

осмотру недоступна.

В настоящее время общепризнано сегментарное строение легких.

Согласно Международной анатомической номенклатуре (1980),

в правом легком насчитывается 10 сегментов и в левом — 9. При

торакоскопии доступны обследованию поверхности всех сегментов

правого и левого легкого (за исключением Cvn). Неизмененное

легкое имеет розовый цвет и дольчатое строение (рис. 25). Легкое

постоянно находится в движении из-за дыхательных экскурсий и

толчков, передающихся от сокращений сердца. Последние более

выражены слева. При отсутствии сращений и ателектазов легко

обнаруживаются горизонтальная и косая щели, борозды и вдавления

(рис. 26).

'.8

Рис. 24. Заднее средостение слева.

Эндофото и схема: 1 — нисходящая часть дуги аорты; 2 — грудная часть аорты; 3 —

легкое

]

Рис. 25. Поверхность легкого.

Эндофото и схема: 1 — легкое; 2 — антракотические включения; 3 — грудная стенка

Торакоскопия позволяет обследовать центральные и перифери­

ческие отделы диафрагмы (рис. 27). Диафрагма имеет вид обращен­
ной вверх выпуклости, с более бледной окраской сухожильной ее
части и более яркой — мышечной. Места прикрепления диафрагмы
к грудной стенке лучше видны во время вдоха. Грудобрюшная мыш­
ца в этот момент опускается.

МЕТОДИКА ОСМОТРА ОРГАНОВ ГРУДНОЙ ПОЛОСТИ

Осмотр плевральной полости следует производить методически

по секторам обзора. Бессистемное исследование малоинформативно.
Продвигая торакоскоп в плевральной полости, последовательно
осматривают купол плевры, реберно-грудинную, реберную, реберно-

4 5—1930
