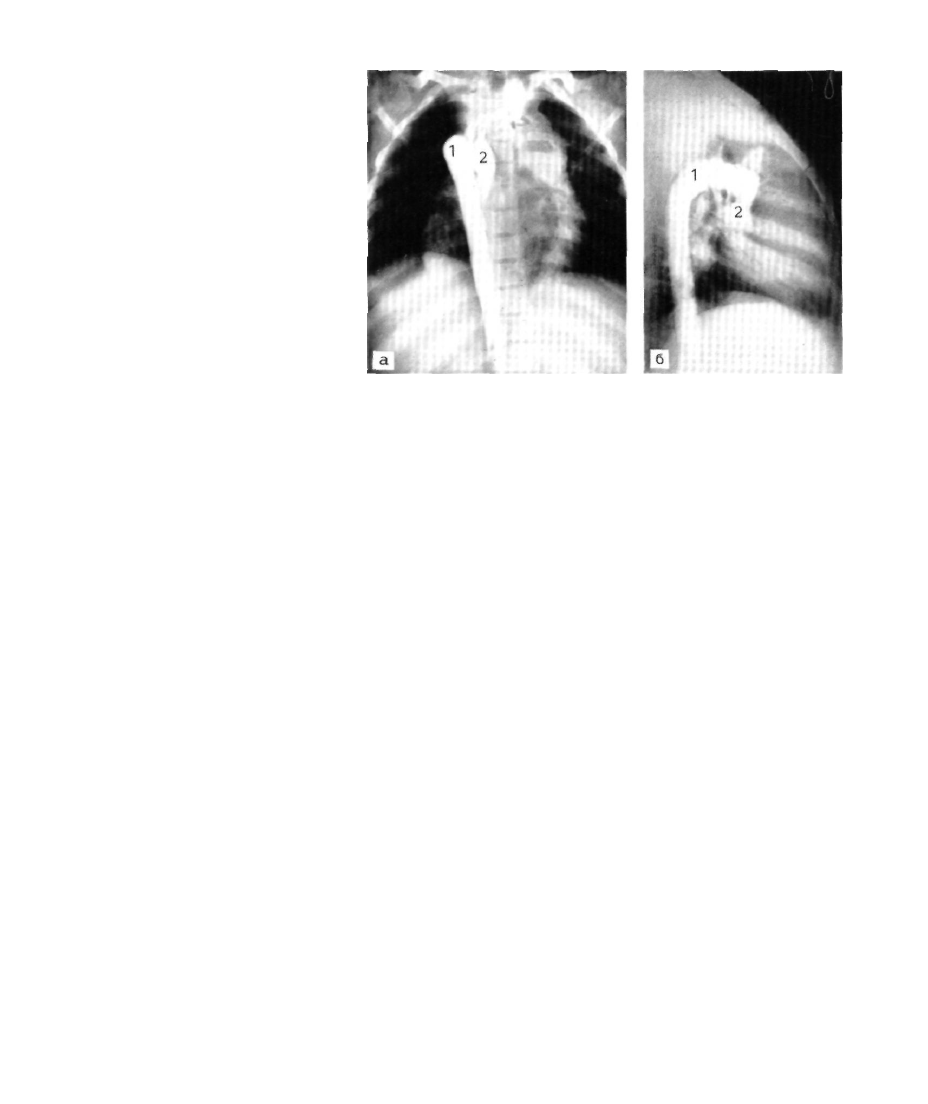

2.340. Ангиокардиограммы больного, у

которого отсутствует нижняя полая
вена и имеется непарное продолжение
в верхнюю полую вену.

а—переднезадняя проекция; б — боко­

вая проекция. Контрастное вещество

из нижней половины тела поступает в

расширенную непарную вену (1) и далее

в верхнюю полую вену (2).

Аномалия распознается, как правило, при катете­

ризации сердца, когда она производится через вены

нижних конечностей. В таких случаях катетер прохо­

дит справа или слева от средней линии тела и,

демонстрируя ход непарной или полунепарной вены,

совершает изгиб, попадая сначала в верхнюю полую

вену, а через нее в сердце. Методом выбора в

диагностике аномалии является ангиокардиография с

введением контрастного вещества ниже уровня диаф­

рагмы, что позволяет установить отсутствие нижней

полой вены на месте обычного впадения ее в правое

предсердие и широкую непарную или полунепарную

вену, несущую венозную кровь к сердцу от нижней

половины туловища (рис. 2.340). Она впадает в

верхнюю полую вену и в боковой проекции принимает

характерный вид «сахарного тростника».

При катетеризации сердца и ангиокардиографии

через вены верхних конечностей отсутствие нижней

полой вены может быть не выявлено и аномалию

определяют только во время операции или на вскры­

тии.

В случаях отсутствия печеночного сегмента нижней

полой вены с непарным или полунепарным продолже­

нием применяют два способа подключения АИК.

П е р в ы й заключается во введении одной широкой

канюли в верхнюю полую вену через стенку правого

предсердия с таким расчетом, чтобы кончик ее распо­

лагался ниже впадения непарной или полунепарной

вены. В результате через нее осуществляется полный

возврат крови из системы верхней и нижней полых

вен. Второй  с п о с о б состоит в раздельной канюля-

ции полых вен: в верхнюю полую вену канюлю вво­

дят обычным путем, в нижнюю—через бедренную

вену.

При обоих способах эвакуация крови из печеночных

вен осуществляется либо через тонкую короткую

канюлю, когда печеночные вены перед соединением с

правым предсердием образуют общий ствол, либо с

помощью отдельного отсоса, когда впадение этих вен

в правое предсердие происходит двумя или тремя

устьями.

2.5.40.2. Аномалии впадения полых вен

в левое предсердие

Наиболее частой аномалией полых вен, приводящей к

сбросу венозной крови в артериальное русло, является

впадение левой верхней и нижней полых вен в левое

предсердие.

В п а д е н и е  л е в о й  в е р х н е й полой вены в

л е в о е  п р е д с е р д и е . Частота впадения левой вер­

хней полой вены в левое предсердие составляет 18%

среди всех случаев врожденных аномалий этой вены

[Бухарин В. А. и др., 1977J.

Патологическая анатомия. Возникновение аномалии

связано с нарушениями процессов облитерации левой

передней кардиальной вены и развития коронарного

синуса. В таких случаях, как правило, отсутствует

отверстие коронарного синуса.

Изолированное впадение левой верхней полой вены

в левое предсердие встречается редко [Tuchman H. et

al., 1956; Sherafat M. et al., 1971]. Чаще всего анома­

лия сочетается с зад ненижним ДМПП в области

коронарного синуса [Raghib G. et al., 1965], с неполной

формой ОАВК и в '/з случаев—с отсутствием нижней

полой вены [Подзолков В. П. и др., 1984]. Добавочная

левая верхняя полая вена, впадающая в общее пред­

сердие слева, может являться одним из компонентов

неопределенно сформированного сердца, который вхо­

дит в комплекс синдрома висцеральной симметрии и

имеет специфические анатомо-гемодинамические приз­

наки и клинические проявления [Бухарин В. А., Под­

золков В. П., 1979].

Гемодинамика. Нарушения гемодинамики обусловле­

ны поступлением венозной крови в артериальное

русло и характером сопутствующих ВПС.

Клиника, диагностика. Наличие дренажа левой вер­

хней полой вены в левое предсердие следует предпо­

лагать тогда, когда цианоз нельзя объяснить характе­

ром гемодинамики какого-либо порока сердца, проте­

кающего с нормальным давлением в правых отделах

сердца и малом круге кровообращения.

В. Gasul и соавт. (1966) описали определенный

367

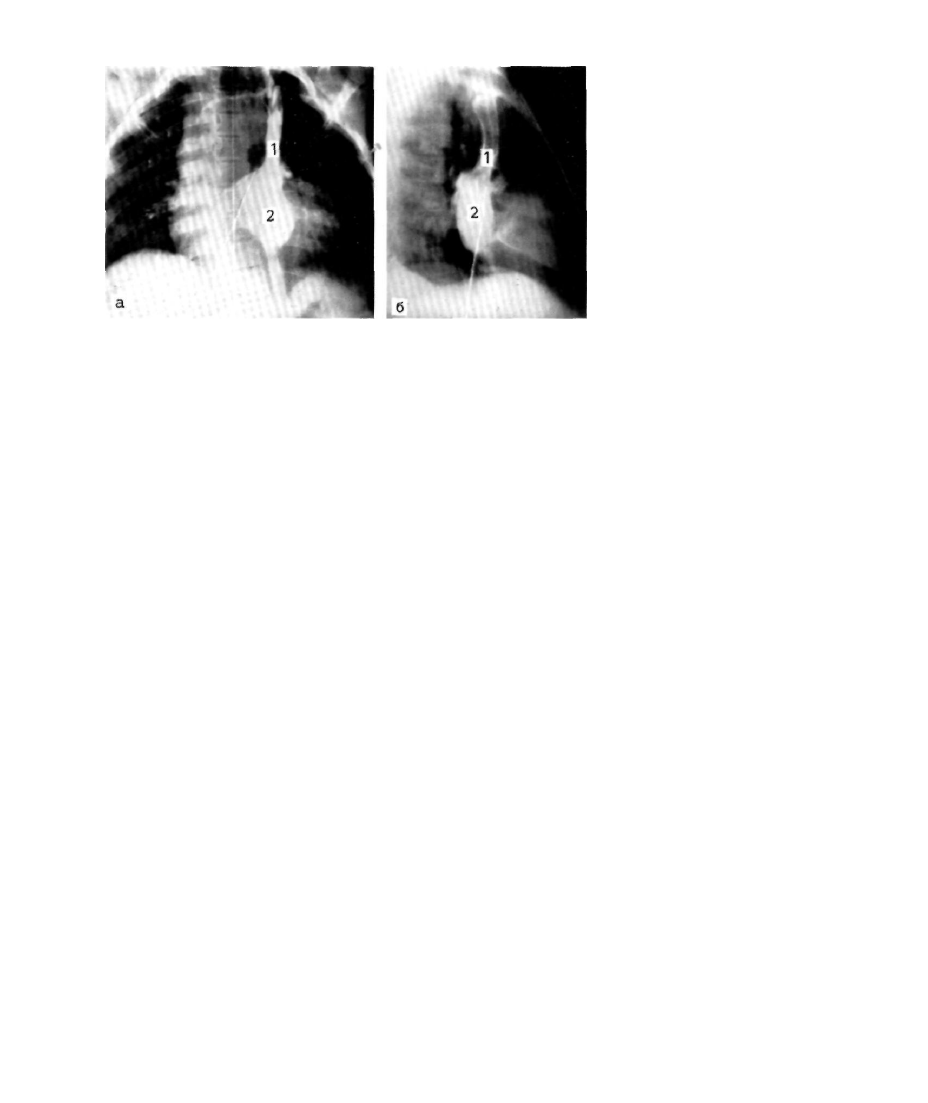

2.341. Ангиокардиограммы больного с

аномальным впадением добавочной ле­
вой верхней полой вены в левое предсер­
дие в переднезадней (а) и боковой (б)
проекциях.
Контрастированы добавочная левая

верхняя полая вена (I) и левое предсер­

дие (2). Наличие правой верхней полой

вены установлено при катетеризации

сердца.

клинический синдром изолированного аномального

дренажа левой верхней полой вены в левое предсер­

дие, характеризующийся цианозом, отсутствием жа­

лоб со стороны сердца, положительным симптомом

«барабанных палочек», отсутствием шумов в области

сердца и признаками гипертрофии левого желудочка

на ЭКГ. Цианоз мало выражен, особенно у больных с

сопутствующим ДМПП, приводящим к увеличению

легочного кровотока.

Шумы в области сердца, выявляемые при аускуль-

тации, и изменения на ЭКГ обычно связаны с сопут­

ствующими пороками сердца.

Рентгенологическое исследование позволяет вы­

явить тень по левому контуру сосудистого пучка,

однако определить место впадения левой верхней

полой вены невозможно. Диагноз аномалии можно

поставить во время катетеризации сердца, когда кате­

тер проводится в левую верхнюю полую вену, а

высокие цифры насыщения крови кислородом свиде­

тельствуют о том, что последняя впадает в левое

предсердие. Окончательный диагноз устанавливается

при помощи ангиокардиографического исследования.

При введении контрастного вещества в левую подклю­

чичную вену оно поступает в левую верхнюю вену, а

затем вблизи устья в зад неверхнюю часть левого

предсердия (рис. 2.341).

Лечение. Хирургическая тактика определяется ана­

томическим вариантом порока и зависит от двух

факторов: 1) впадает ли в левое предсердие единствен­

ная или добавочная левая верхняя полая вена и 2) при

наличии добавочной левой верхней полой вены адек­

ватно ли ее сообщение с правой верхней полой веной.

Об адекватности сообщения во время операции можно

судить, измеряя венозное давление в левой подклю­

чичной вене после пробного пережатия добавочной

левой верхней полой вены. Если пробное пережатие

вены не приводит к повышению венозного давления,

то операцию можно ограничить перевязкой вены у

места ее впадения в левое предсердие. Если венозное

давление поднимается выше 20 мм рт. ст. или имеется

единственная левая верхняя полая вена, впадающая в

левое предсердие, то для коррекции порока можно

воспользоваться двумя методами:  э к с т р а к а р д и ­

нальной  р е и м п л а н т а ц и е й  л е в о й  в е р х н е й по­

лой вены в ушко  п р а в о г о  п р е д с е р д и я и

внутрипредсердным перемещением устья

левой верхней полой вены в правое пред­

сердие.

Первый метод, описанный Н. Shumaker и соавт.

(1967), не получил широкого распространения в связи

с небольшой длиной вены (даже если она отсекалась с

участком стенки левого предсердия) и опасностью

тромбоза перерастянутой вены. Второй метод —

внутрипредсердная коррекция—в настоящее время

считается наиболее перспективным в лечении порока.

Первая успешная операция была выполнена G. Kirklin

в 1965 г. [Rastelli G. et al., 1965], а в нашей стране

В. П. Подзолковым в 1978 г. [Мальсагов Г. У., 1979].

Х о д  о п е р а ц и и . Доступ к сердцу осуществляется мето­

дом продольной стернотомии в условиях ИК и кардиоплегии.

Канюли в правую верхнюю и нижнюю полые (или печеноч­

ные) вены вводят через стенку правого предсердия. Канюли

в левую верхнюю полую вену вводят через правое предсер­

дие и межпредсердный дефект, который, как правило,

сочетается с данной аномалией. Артериальную канюлю

вводят в восходящую часть аорты. Операция начинается со

вскрытия правого предсердия, обязательно включает иссече­

ние межпредсердной перегородки и коррекцию сопутству­

ющих пороков сердца. Внутрипредсердную коррекцию мож­

но сделать, используя два метода [Подзолков В. П. и др.,

1984; de Leval M. et al., 1975J.

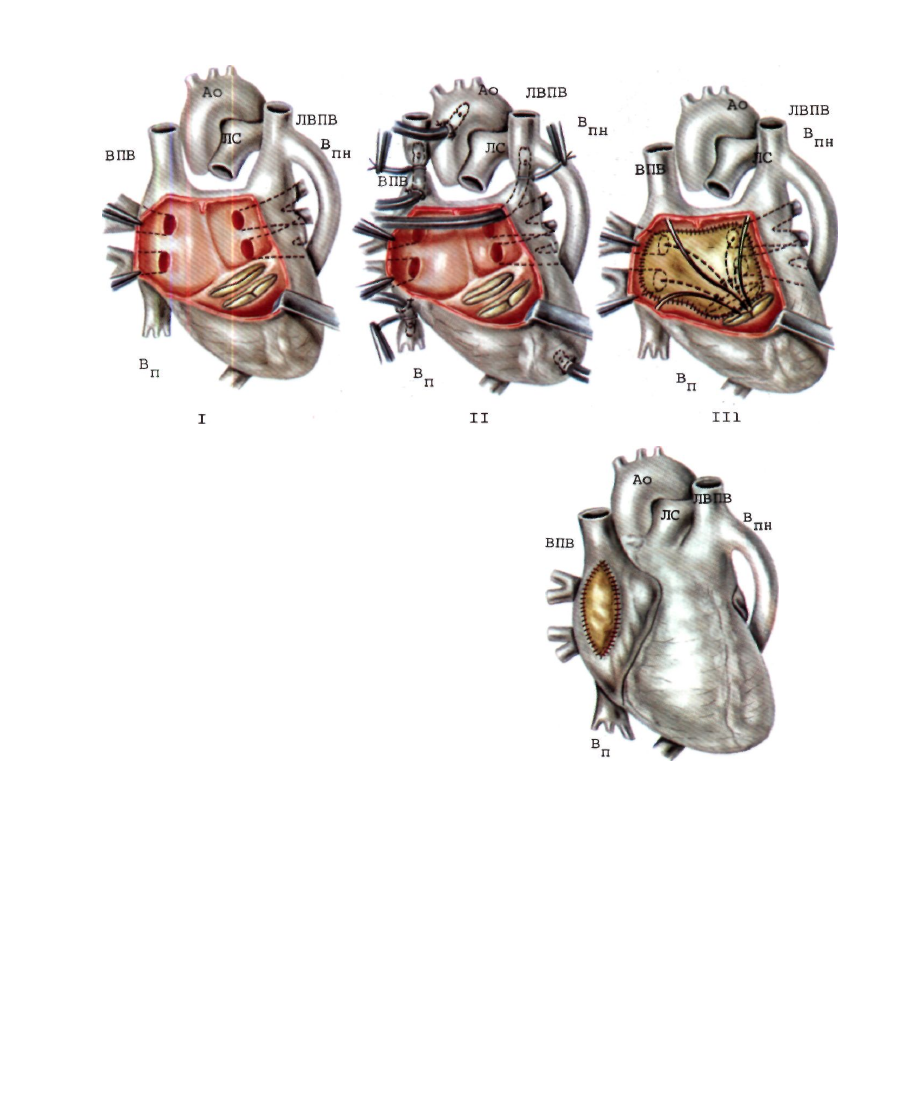

По первому методу подшивание заплаты начинают между

предсердно-желудочковыми клапанами. При первичном

ДМПП это делают с помощью отдельных П-образных швов,

которые проводят из правого желудочка через основание

перегородочной створки трехстворчатого клапана в предсер­

дие, а при ДМПП типа «коронарного синуса» используют

участок перегородки между предсердно-желудочковыми кла­

панами. В дальнейшем заплату подшивают непрерывным

швом. Затем верхняя линия подшивания заплаты проходит

по переднебоковой стенке левого предсердия кпереди от

левых легочных вен, по основанию ушка левого предсердия

и переходит на заднюю стенку левого предсердия ниже

канюли, введенной в левую верхнюю полую вену. Подшива­

ние заплаты продолжают по задней стенке правого предсер­

дия ниже и кзади от устья правой верхней полой вены и

оканчивают на боковой стенке правого предсердия. Внизу

линию швов продолжают кзади от устья нижней полой вены

или печеночных вен и далее на боковую стенку правого

предсердия, где ее соединяют с верхней линией шва и нити

завязывают. Таким образом, под заплатой кровь легочных

вен начинает дренироваться через митральный клапан в

левый желудочек и аорту, а над заплатой кровь полых

вен — через трехстворчатый клапан в правый желудочек и

легочный ствол (рис. 2.342).

Одно из осложнений данного метода — уменьшение поло­

сти вновь созданного левого предсердия, что может затруд-

368

нять приток к сердцу легочной (венозной) крови. Для

профилактики данного осложнения заплату подшивают к

боковой стенке правого предсердия, т. е. увеличивают по­

лость левого предсердия за счет правого предсердия. В свою

очередь это может потребовать расширения с помощью

заплаты полости правого предсердия.

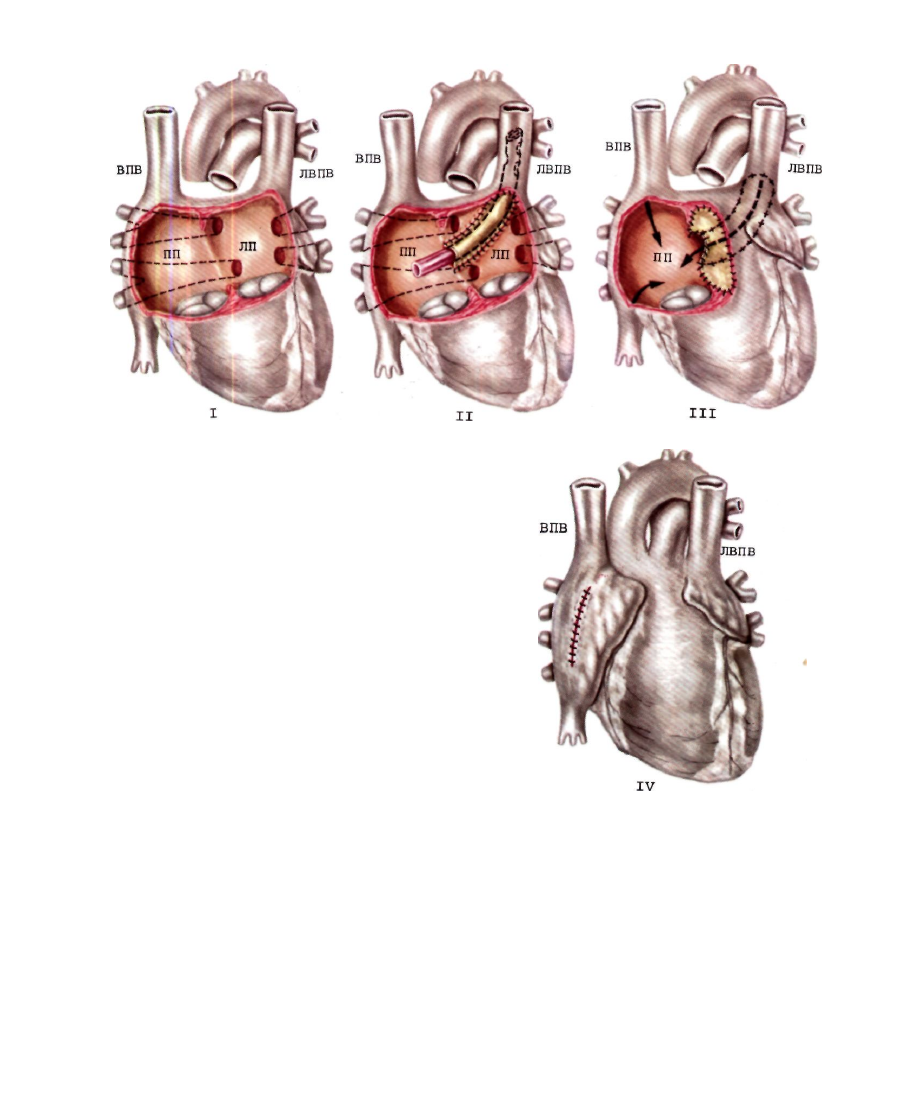

Второй метод операции включает применение двух заплат.

Первую подшивают над канюлей, введенной в левую

верхнюю полую вену, благодаря чему создается тоннель,

сообщающий устье этой вены с правым предсердием, причем

заднюю стенку тоннеля будет составлять задняя стенка

левого предсердия, а переднюю—заплата. Второй заплатой

закрывают ДМПП так, что один из сегментов заплаты

подшивают к первой заплате, образующей переднюю стенку

тоннеля (рис. 2.343).

Из осложнений операции следует отметить неболь­

шие размеры вновь созданного левого предсердия и

нарушения ритма сердца [Подзолков В. П. и др.,

1984]. М. de Leval и соавт. (1975) сообщают о 50%

летальности, связанной в основном с тяжестью сопут­

ствующих пороков сердца. Описаны случаи затрудне­

ния оттока крови из перемещенной вены и частичное

отхождение заплаты с возникновением межпредсер-

дного шунта [Sherafat М. et al., 1971; Kabbani S. et al.,

1973].

Летальность в отдаленном периоде составляет 11,1%

[Подзолков В. П. и др., 1984] и обусловлена наруше­

ниями сердечного ритма.

Впадение нижней полой вены в левое предсердие.

Имеются лишь единичные публикации о впадении

нижней полой вены в левое предсердие. Аномалия

встречается как в изолированном виде [Gardner D.,

Cole L., 1955; Venables A., 1963], так и в сочетании с

другими пороками сердца [Бухарин В. А. и др., 1977;

Gautam Н., 1968; de Leval M. et al., 1975].

Патологическая анатомия. Возникновение аномалии

связано с нарушением развития евстахиева клапана

[Бухарин В. А. и др., 1977]. Сопутствующими порока­

ми чаще всего являются ДМПП и ДМЖП [Буха­

рин В. А. и др., 1977] и тяжелые цианотические

пороки в сочетании с аномалиями расположения

сердца [Gasul В. et al., 1966].

IV

2.342. Схематическое изображение этапов (I—IV) внутрип-

редсердной коррекции впадения добавочной левой верхней

полой вены в левое предсердие с помощью одной заплаты.

I—вскрыто правое предсердие, иссечена межпредсердная

перегородка. Видно расщепление передней створки митраль­

ного клапана. Отсутствует нижняя полая вена, наблюда­

ется полунепарное продолжение в добавочную верхнюю

полую вену; II—для подключения АИК артериальная каню­

ля введена в восходящую часть аорты (Ао), венозные

канюли — в верхние полые вены (ВПВ, ЛВПВ) и печеночные

вены (BJ. Декомпрессионная канюля введена в левый желу­

дочек. III—отдельными швами устранено расщепление пе­

редней створки митрального клапана. Непрерывным швом

подшита заплата, под которой кровь из легочных вен

поступает через митральный клапан в левый желудочек и

над заплатой кровь полых и печеночных вен поступает через

трехстворчатый клапан в правый желудочек. IV—правое

предсердие расширено заплатой. В

пн

 — полунепарная вена.

369

Гемодинамика, клиника, диагностика. Нарушения

гемодинамики обусловлены поступлением венозной

крови из нижней полой вены в левое предсердие, что

приводит к артериальной гипоксемии различной степе­

ни выраженности и цианозу.

Больные, как правило, не предъявляют жалоб.

Определяется умеренно выраженный симптом «бара­

банных палочек». При изолированной форме порока

шумы в области сердца не выслушиваются.

На ЭКГ определяются умеренные признаки гипер­

трофии левого желудочка. При рентгенологическом

исследовании отмечают нормальные размеры сердца и

в ряде случаев — отсутствие правого кардиодиафраг-

мального угла [Kim J. et al., 1971].

Диагноз можно установить при катетеризации

сердца, когда при проведении катетера через вены

нижних конечностей он проникает из нижней полой

вены в левое предсердие, что, в частности, подтвер­

ждается высокими цифрами насыщения крови кисло­

родом.

Решающую роль играет ангиокардиографическое

исследование, при проведении которого контрастное

вещество, введенное в нижнюю полую вену, поступает

в левое предсердие.

Лечение. Методика коррекции аномалии — впадения

нижней полой вены в левое предсердие определяется

взаимным расположением ее устья и ДМПП, который

обычно сопутствует данной аномалии. Особенностью

подключения аппарата ИК является то, что венозную

канюлю в нижнюю полую вену целесообразно вводить

непосредственно через ее стенку или через бедренную

вену.

При низко расположенном вторичном ДМПП и

близком к нему расположении устья нижней полой

вены порок можно корригировать наложением швов

на края дефекта с захватом дна левого предсердия

(левее устья аномальной вены). При затягивании

такого шва происходит одновременное закрытие де-

2.343. Схематическое изображение этапов (I—IV) внутрип-

редсердной коррекции впадения добавочной левой верхней

полой вены в левое предсердие с помощью двух заплат.

I—вскрыто правое предсердие, иссечена межпредсердная

перегородка. Добавочная левая верхняя полая вена (ЛВПВ)

впадает в левое предсердие (ЛП); ВПВ — верхняя полая вена,

ПП—правое предсердие. II—над канюлей, введенной в

добавочную левую верхнюю полую вену, с помощью заплаты

образован тоннель, ведущий из этой вены в правое предсер­

дие. III—ДМПП закрыт заплатой, один из сегментов

которой подшит к перикарду, образующему переднюю стен­

ку тоннеля (стрелками показано направление дренирования

венозной крови в правое предсердие). IV—ушит разрез на

правом предсердии.

370
