Передняя нисходящая ветвь расположена в межжелу­

дочковой борозде. От левого аортального синуса

отходит коронарная артерия, которая идет в левую

предсердно-желудочковую борозду, давая заднюю

нисходящую ветвь.

При корригированной ТМС и правосформированном

праворасположенном сердце в отличие от предыдуще­

го типа изменены пространственные взаимоотношения

камер и ориентация верхушки сердца, хотя тип пред-

сердно-желудочковой и желудочково-артериальной

связи не изменяется.

Полые вены и правое предсердие локализуются

справа и более медиально, чем обычно. Легочные

вены нормально соединяются с левым предсердием,

которое располагается несколько кпереди по отноше­

нию к правому предсердию. В отличие от корригиро­

ванной ТМС при нормальном положении сердца в

условиях правосформированного праворасположенно-

го сердца межжелудочковая перегородка обычно на­

правлена кпереди и расположена паралелльно средне-

сагиттальной плоскости тела (см. рис. 2.266).

Изменяются также пространственные взаимоотно­

шения артериального и венозного желудочков сердца:

венозный желудочек лежит справа и занимает крайне

небольшой участок переднебоковой поверхности

сердца; артериальный желудочек находится более

кпереди, чем при нормальном положении сердца, и

слева и несколько ниже венозного желудочка. Дуга

аорты расположена обычно слева, аортальное окно

сужено. Верхушка сердца направлена вправо, вперед и

вниз [Бухарин В. А., Подзолков В. П., 1979].

Патологическая анатомия при корригированной

ТМС и левосформированном праворасположенном

сердце представляет зеркальную копию корригирован­

ной ТМС при нормальном положении сердца (см.

рис. 2.266).

Корригированная ТМС при левосформированном

леворасположенном сердце характеризуется тем, что

при данной аномалии изменены пространственные

взаимоотношения камер сердца и направление его

верхушки, хотя тип формирования сердца, а также

предсердно-желудочковые и желудочково-
артериальные соединения не меняются.

Такой анатомический тип является зеркальным

отображением правосформированного праворасполо-

женного сердца с корригированной ТМС.

В заключение следует отметить, что, несмотря на

существование инверсии желудочков и магистральных

сосудов, кровоток сохраняет физиологическое направ­

ление, т. е. в малый круг кровообращения поступает

венозная кровь, а в большой—артериальная.

Изолированная форма составляет 14% всех случаев

корригированной ТМС [Бухарин В. А. и др., 1975] и

может встречаться при любом ее типе, за исключени­

ем случаев левосформированного леворасположенного

сердца, которые, как правило, сочетаются с ВПС.

С о п у т с т в у ю щ и е  п о р о к и сердца. Наиболее

часто выявляется ДМЖП, который может распола­

гаться как выше, так и ниже наджелудочкового

гребня, но редко—в мышечной части перегородки.

Диаметр дефекта оставляет 2—3,5 см, что при отсут­

ствии стеноза легочной артерии приводит к легочной

гипертензии. У 70% больных наряду с ДМЖП опреде­

ляется стеноз легочной артерии. Иногда он встречает-

2.26/. Макропрепарат сердца больного с корригированной

ТМС (общий вид сердца).

Аорта (Ао) отходит от артериального желудочка (АЖ) и

находится спереди и слева от легочного ствола (ЛС),

который отходит от венозного желудочка (ВЖ). ВПВ—

верхняя полая вена; ПП—правое предсердие.

ся в изолированном виде. Редко стеноз носит клапан­

ный характер, часто—под клапанный.

Следующим по частоте пороком, сопутствующим

корригированной ТМС, является недостаточность ар­

териального, анатомически трехстворчатого клапана,

работающего в условиях системного давления, кото­

рая обусловлена аномальным прикреплением, расщеп­

лением и деформацией створок. Реже встречается

выраженное смещение места прикрепления створок

ниже фиброзного кольца (как при аномалии Эбштей-

на) [Бухарин В. А., Подзолков В. П., 1970].

Наряду с этим могут встречаться стеноз и атрезия

артериального, анатомически трехстворчатого клапана

[Donoso Е. et al., 1956; Anderson R. et al., 1957],

сидящие верхом над ДМЖП предсердно-

желудочковые клапаны [Danielson G., 1983]. Реже

встречаются межпредсердное сообщение, аномалии

полых вен, ОАП, коарктация аорты. Исключительную

редкость представляют случаи аномалии венозного

предсердно-желудочкового клапана по типу аномалии

Эбштейна [Бухарин В. А. и др., 1974].

Гемодинамика. Корригированная ТМС в изолирован­

ном виде не приводит к расстройствам гемодинамики.

Последние наблюдаются при сопутствующих ВПС,

характер которых и определяет условия гемодинами-

279

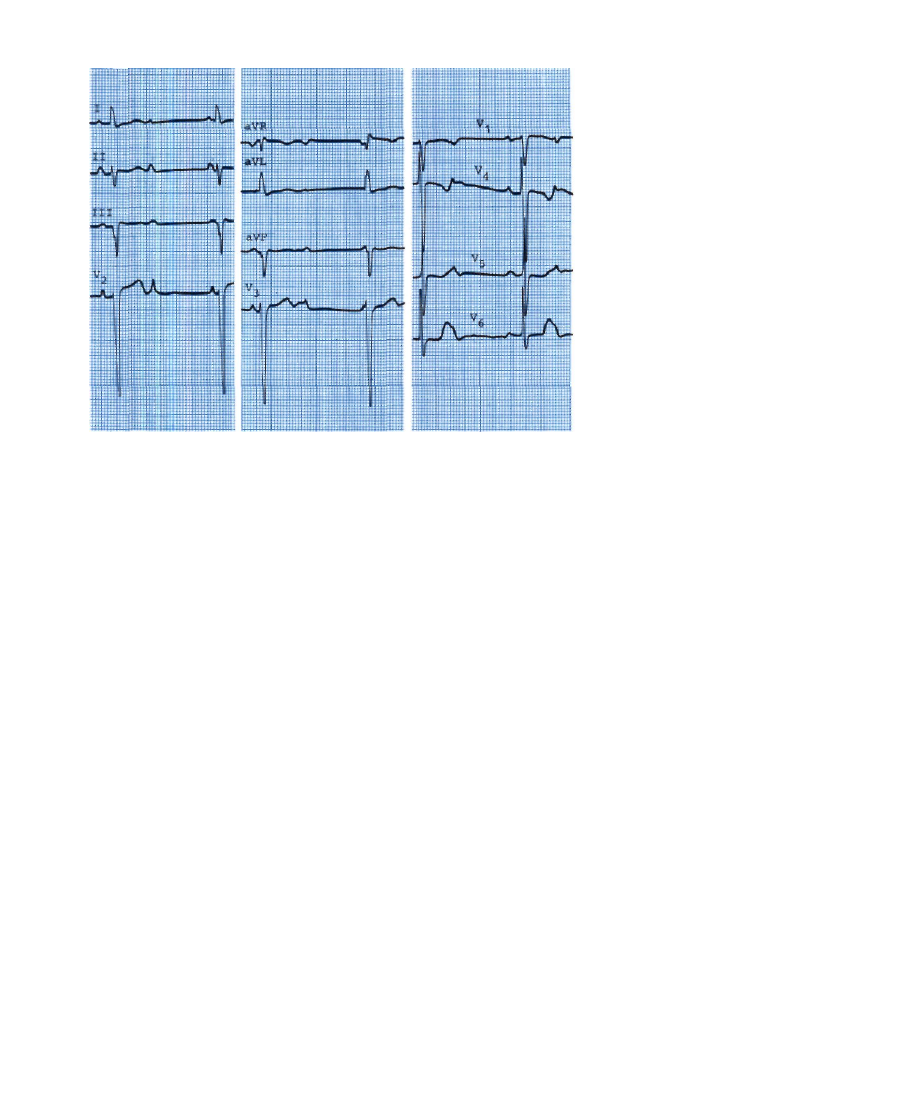

2.262. Электрокардиограмма больного

с корригированной ТМС и умеренной

недостаточностью артериального

предсердно-желудочкового клапана.

Полная поперечная блокада, от­

сутствуют зубцы Q в левых грудных

отведениях.

ки. При сопутствующем ДМЖП нарушения гемодина­

мики такие же, как при ДМЖП в нормальном сердце,

а при сопутствующем сочетании ДМЖП со стенозом

легочной артерии аналогичны тетраде Фалло. При

аномалии развития створок артериального предсердно-

желудочкового клапана, ведущей к его недостаточно­

сти, расстройства гемодинамики соответствуют недо­

статочности митрального клапана при нормальном

расположении магистральных сосудов.

Клиника, диагностика. Клиническое течение корри­

гированной ТМС без сопутствующих пороков сердца

обычно благоприятное, отсутствуют какие-либо жало­

бы больных, их физическое развитие расценивается

как нормальное.

Частой аускультативной находкой является акцент

II тона над основанием сердца, который обусловлен

передней позицией аортального клапана. Неспецифи­

ческий негромкий систолический шум, выслушива­

емый иногда во втором—третьем межреберье, обычно

связан с повышенным ударным выбросом сердца из-за

редкого ритма вследствие поперечной блокады. По

мнению G. Cumming (I962), шум может зависеть от

турбулентного характера кровотока вследствие обра­

зования угла между коротким выходным отделом

венозного, анатомически левого желудочка и идущим

сзади легочным стволом. Систолический шум, опреде­

ляемый на верхушке или в четвертом межреберье у

левого или правого края грудины в зависимости от

типа формирования сердца, обычно связан с той или

иной степенью недостаточности артериального пред­

сердно-желудочкового клапана.

При сочетании корригированной ТМС с ВПС клини­

ческая картина определяется типом порока и сте­

пенью гемодинамических расстройств.

На ЭКГ характерными признаками корригирован­

ной ТМС являются неполная или полная атриовентри-

кулярная блокада, наблюдаемая у 70% больных

(рис. 2.262). Нарушения предсердно-желудочковой

проводимости связывают с более длинным предсер-

дно-желудочковым пучком, наблюдаемым при таком

пороке вследствие инверсии желудочков, и в результа­

те этого с большими возможностями его поражения

[Walmsley Т., 1931; Lev M. et al., 1963]. В этих

условиях пучок направляется от правого предсердия к

левому и затем к межжелудочковой перегородке,

тогда как в нормальных условиях — от правого пред­

сердия сразу к межжелудочковой перегородке.

Диагностирование корригированной ТМС, по мне­

нию R. Anderson и соавт. (1957), обусловливает нали­

чие зубцов Q в правых грудных отведениях, III стан­

дартном отведении и aVF и отсутствие его в левых

грудных отведениях, а также положительный зубец Т

во всех грудных отведениях. Такие изменения авторы

объясняли существованием инверсии желудочков.

У больных с изолированной корригированной ТМС

и с сопутствующими дефектами перегородок нередко

на ЭКГ регистрируется отклонение электрической оси

сердца влево, определенное диагностическое значение

которому придают Б. А. Константинов (1964), Н. Rut-

tenberg и соавт. (1966).

Определенные трудности при распознавании корри­

гированной ТМС на ЭКГ у больных с аномалиями

положения сердца и сочетающихся с ней ВПС даже

при нормальном положении сердца в значительной

степени уменьшают информативность данного метода.

Данные ФКГ не имеют существенного значения для

диагностики порока.

При рентгенологическом исследовании в связи с

левосторонним расположением восходящей части аор­

ты верхний левый контур сердечно-сосудистой тени в

прямой проекции не дифференцируется на первую и

вторую дуги, а представлен сплошной слегка наклон­

ной линией (рис. 2.263).

У больных без сопутствующих пороков и у больных

с дефектами перегородок и увеличенным легочным

кровотоком эта линия имеет прямой или слегка

280

вогнутый характер. Поэтому у больных с увеличен­

ным легочным кровотоком возникает парадоксальная

картина, заключающаяся в несоответствии между

признаками усиления легочного рисунка и отсутстви­

ем выбухания второй дуги, т. е. в месте ожидаемой

локализации легочного ствола. Это обычно указывает

на аномальное положение легочного ствола и позволя­

ет заподозрить ТМС.

Выпуклый характер сплошной линии на левом

верхнем контуре сердца, представленный восходящей

частью аорты, особенно в сочетании с обедненным

легочным рисунком, свидетельствует о выраженном

стенозе легочной артерии в комбинации с ДМЖП.

Указанная «выпуклость» связана со сбросом крови

справа налево и вследствие этого с расширением

восходящей части аорты.

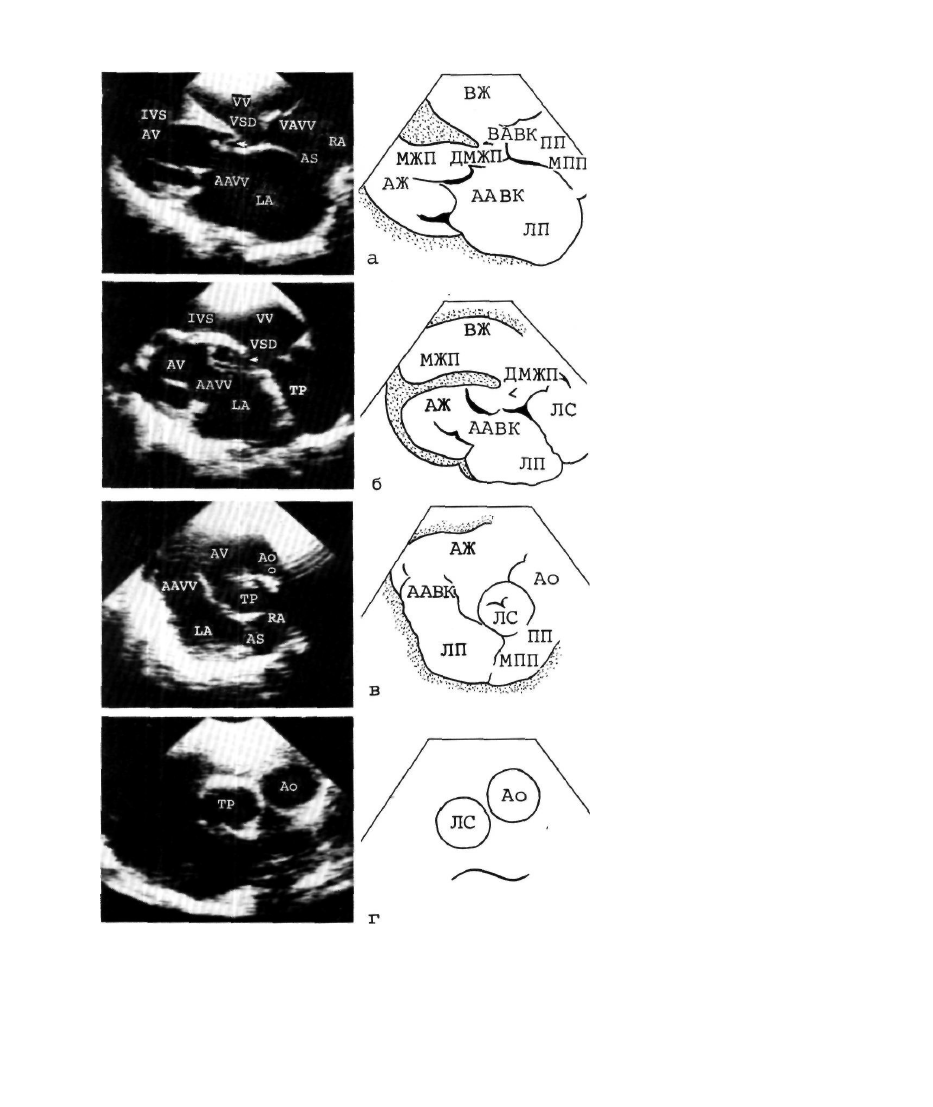

При эхокардиографии основными признаками ано­

малии являются: 1) эхолокация расположенного спе­

реди митрального клапана и сзади (за межжелудочко­

вой перегородкой)—трехстворчатого клапана; 2) вы­

явление митрально-легочного контакта, свидетельству­

ющего о ТМС в отличие от митрально-аортального

контакта, наблюдаемого при нормальном их положе­

нии; 3) левая позиция аорты по отношению к легочно­

му стволу в правосформированном сердце и декстро-

позиция ее в левосформированном сердце; 4) наличие

межжелудочковой перегородки, исключающей един­

ственный желудочек сердца (рис. 2.264).

Исключительная ценность принадлежит эхокардиог-

рафическому методу в выявлении анатомического и

функционального субстрата изменений артериального

предсердно-желудочкового клапана, степени его сме­

щения в полость артериального желудочка.

При катетеризации сердца отмечается особое по­

ложение катетера в легочном стволе, впервые отме­

ченное Н. Helmholz (1956), которое обусловлено осо­

бым взаиморасположением приточного и выходного

отделов венозного, анатомически левого желудочка.

У больных с изолированной корригированной ТМС

определяются нормальные величины давления, сопро­

тивления, ударного и минутного объема, что свиде­

тельствует об отсутствии расстройств гемодинамики.

У больных с сопутствующими пороками катетериза­

ция сердца дает представление о степени гемодинами-

ческих расстройств и способствует их выявлению.

При ангиокардиографическом исследовании в пе-

реднезадней проекции в контрастированном желудоч­

ке, нагнетающем кровь в малый круг кровообращения,

обнаруживаются гладкие внутренние контуры и хво-

стообразный выступ по направлению к верхушке

сердца, т. е. отмечаются очертания, типичные для

левого желудочка (рис. 2.265).

В отличие от ангиокардиограмм при нормальном

положении сердца и при левосформированном право-

расположенном сердце наблюдать треугольную или

хвостообразную его конфигурацию в условиях правос-

формированного праворасположенного и левосформи-

рованного леворасположенного сердца, как правило,

не удается. Венозный желудочек имеет скорее оваль­

ную форму. Из венозного желудочка контрастируется

легочный ствол, располагающийся медиально. В боко­

вой проекции венозный желудочек расположен спере­

ди, а выходной его отдел и легочный ствол направле­

ны кзади.

2.263. Рентгенограммы больных с корригированной ТМС

(переднезадняя проекция).

а — у больного с увеличенным легочным кровотоком, нес­

мотря на усиление легочного рисунка, отсутствует выбуха­

ние дуги легочной артерии по левому контуру сердца; б — у

больного с обедненным легочным кровотоком левый контур

сердца в области 1-й и 2-й дуг представлен сплошной

выпуклой линией.

В переднезадней проекции контрастирование поло­

сти артериального желудочка выявляет грушеподоб-

ную его форму [Carey L. et al., 1964] с грубой

трабекулярностью внутренней поверхности, а также

наличием выходного отдела и наджелудочкового греб­

ня. Следовательно, наблюдается анатомия, присущая

правому желудочку. Из артериального желудочка

контрастируется восходящая часть аорты, которая

занимает крайне левое положение и образует левую

дугу у больных с правосформированным сердцем и

крайне правое положение, образуя правую дугу у

больных с левосформированным сердцем.

В боковой проекции основная часть артериального

желудочка расположена несколько кзади, но выход-

281

2.264. Эхокардиограммы и их схемати­

ческое изображение при корригирован­

ной ТМС и дефекте межжелудочковой

перегородки.
а — верхушечное четырехкамерное сече­

ние: с левой стороны расположен ар­

териальный желудочек (анатомически

правый), в который открывается ар­

териальный (анатомически

трехстворчатый) клапан с признаками

недостаточности; с правой стороны

расположен венозный желудочек (ана­

томически левый), в который откры­

вается венозный (анатомически мит­

ральный) клапан (стрелкой обозначен

ДМЖП); б—парастернальное сечение

по длинной оси сердца: от венозного

желудочка отходит легочный ствол

(стрелкой обозначен ДМЖП); в — па­

растернальное сечение по длинной оси

у основания сердца: от артериального

(анатомически правого) желудочка от­

ходит аорта; г — короткая ось магис­

тральных сосудов при ЭХОКГ из высо­

кого пар астернального доступа: аор­

та находится спереди и слева от

легочного ствола. АЖ (AV)—

артериальный желудочек; ВЖ (VV)—

венозный желудочек; ЛП (LA)—левое

предсердие; ПП (RA)—правое предсер­

дие; МПП (AS)—межпредсердная пере­

городка; ВПЖК (VAVV) —венозный

предсердно-желудочковый клапан;

АПЖК (AAVV)—артериальный пред­

сердно-желудочковый клапан; МЖП

(1VS)—меж желудочковая перегородка;

Ао—аорта; ЛС (ТР)—легочный

ствол; Д (VSD) — дефект межжелу­

дочковой перегородки.

нои отдел направлен кпереди и восходящая часть
аорты занимает переднее положение. Оба магистраль­
ных сосуда идут параллельно, не перекрещиваясь.

Легочный клапан находится ниже, чем аортальный.

Предварительный диагноз. Диагностировать корриги­

рованную ТМС можно на основании данных клиниче­
ского обследования. Абсолютная диагностическая
ценность в диагностике аномалии и сопутствующих
пороков принадлежит ангиокардиографическому ис­

следованию.

282
