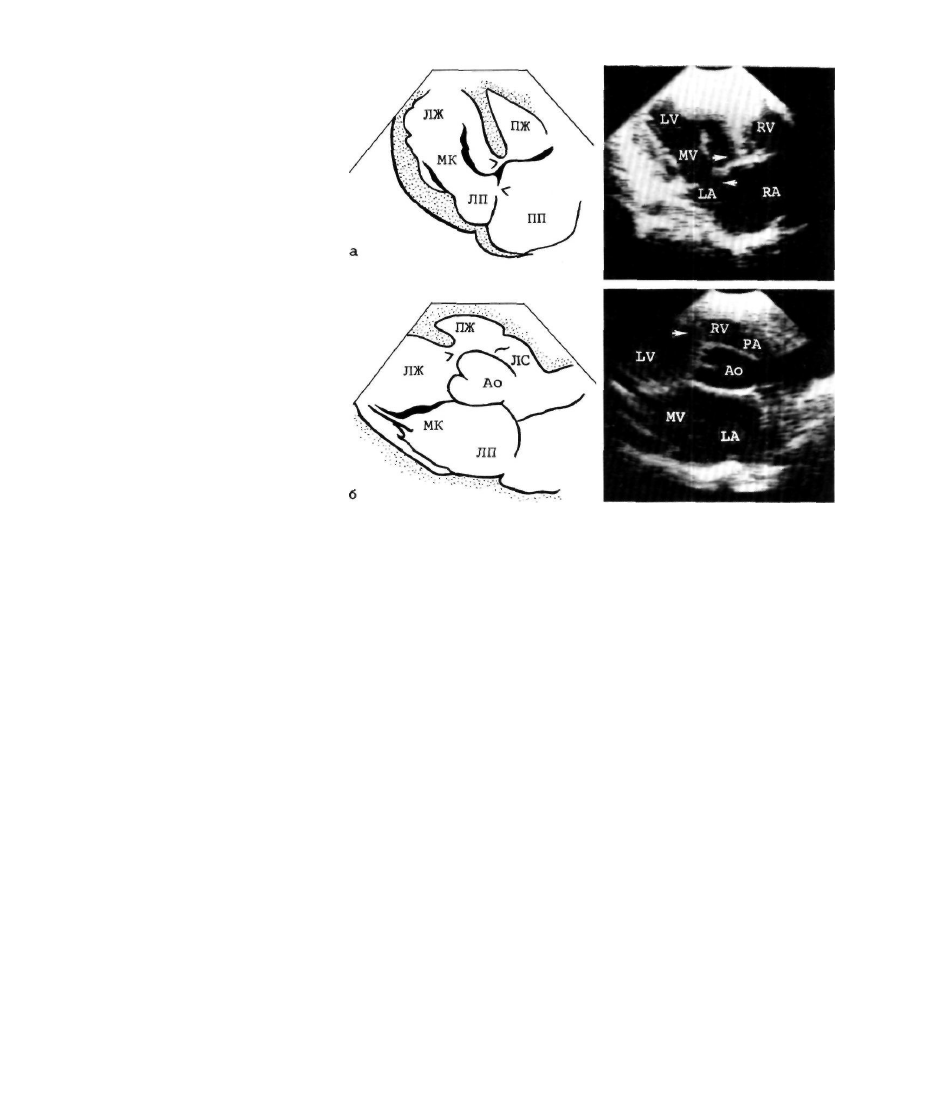

2.221. Эхокардиограммы и их схемати­

ческое изображение при атрезии

трехстворчатого клапана,

а — верхушечное четырехкамерное сече­

ние: митральный клапан (МК) откры­

вается в левый желудочек (ЛЖ),

трехстворчатый клапан атрезирован;

виден ДМЖП (верхняя стрелка) и

ДМПП (нижняя стрелка); б — парас-

тернальное сечение по длинной оси у

основания сердца: сосуды расположены

нормально — от левого желудочка

(ЛЖ) отходит аорта (Ао), от гипоп-

лазированного правого желудочка

(ПЖ) отходит легочный ствол (ЛС);

стрелкой обозначен ДМЖП.

руется высокий и расширенный зубец Р в I и II

стандартных отведениях, aVL и левых грудных отве­

дениях, что свидетельствует о гипертрофии левого

предсердия.

Рентгенологическое исследование позволяет вы­

явить выраженное усиление сосудистого рисунка лег­

ких, иногда пульсацию корней легких. Тень сердца

значительно увеличена, преимущественно за счет его

левых отделов. При нормальном расположении маги­

стральных сосудов по левому контуру сердца видно

выбухание сегмента легочной артерии.

При катетеризации сердца не удается провести

катетер из правого предсердия в правый желудочек;

его легко проводят в левое предсердие и далее в

левый желудочек. При регистрации кривых давления

в полостях сердца определяют повышение систоличе­

ского и среднего давления в правом предсердии,

градиента давления между правым и левым предсерди­

ями, величина которого зависит от размеров межпред-

сердного сообщения. В левом желудочке регистриру­

ют давление, равное системному.

Несмотря на объективные трудности, существу­

ющие при стенозе легочной артерии, следует провести

катетер в легочный ствол для измерения давления и

определения легочно-сосудистого сопротивления, что

позволит выбрать хирургическую тактику.

Анализ газового состава крови выявляет снижение

насыщения крови кислородом в левом предсердии

вследствие сброса венозной крови из правого предсер­

дия, а также одинаковую степень насыщения крови

кислородом в левом желудочке и артерии. Если у

больных с увеличенным легочным кровотоком степень

гипоксемии минимальная, то при дефиците легочного

кровотока определяются крайне низкие цифры насы­

щения крови кислородом.

Ангиокардиографическое исследование является оп­

ределяющим в установлении диагноза. Программа

обследования больного должна включать: правую

атриографию, левую вентрикулографию, легочную

артериографию в аксиальной проекции и аортогра-

фию. При правой атриографии контрастное вещество,

минуя правый желудочек, поступает в полость левого

предсердия и далее в левый желудочек. При этом в

переднезадней проекции непосредственно над диаф­

рагмой между контрастированными правым предсер­

дием и левым желудочком выявляется неконтрастиру-

емый участок треугольной формы, расположенный в

месте приточной части правого желудочка. Это так

называемое окно правого желудочка [Cambell M.,

Hills Т., 1950], являющееся характерным признаком

атрезии трехстворчатого клапана (рис. 2.228). Разме­

ры межпредсердного сообщения лучше определять в

боковой проекции по ширине струи контрастного

вещества, поступающего из правого предсердия в

левое.

Для решения вопроса о выборе метода хирургиче­

ского лечения чрезвычайно важна левая вентрику-

л о г р а ф и я . Она позволяет создать представление: о

величине ДМЖП, объеме полости гипоплазированного

правого желудочка, тяжести легочного стеноза, со­

стоятельности митрального клапана, характере распо­

ложения магистральных сосудов. У больных с нор­

мальным расположением магистральных сосудов из

гипоплазированного правого желудочка всегда контра-

255

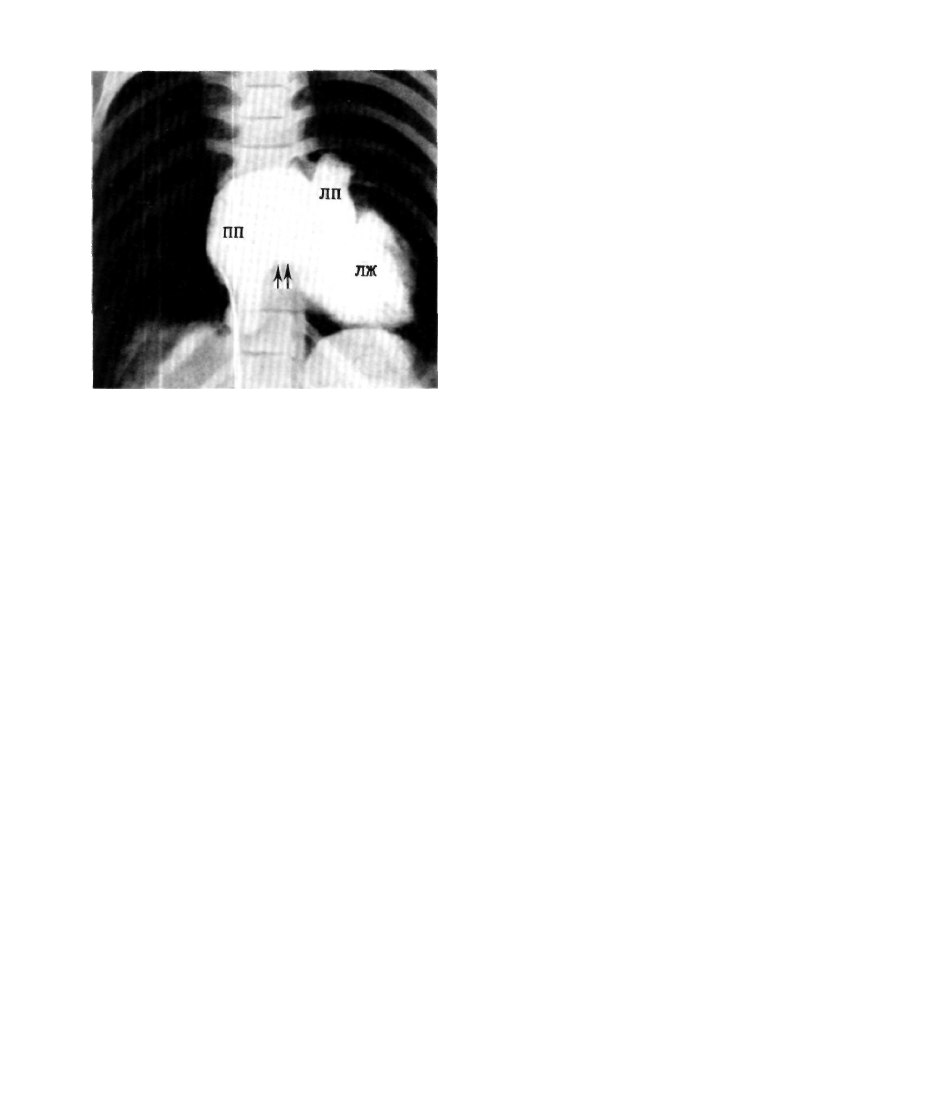

2.228. Ангиокардиограмма больного с атрезией трехствор­

чатого клапана (переднезадняя проекция).
Контрастное вещество из правого предсердия (ПП), минуя

правый желудочек, поступает в левое предсердие (ЯП) и

далее в левый желудочек (ЛЖ). Определяется «окно» (обоз­

начено стрелками).

стируется легочная артерия. При ТМС соотношения

обратные: из гипоплазированного желудочка контра-

стируется аорта, а из левого желудочка—легочный

ствол, располагающийся сзади и слева от аорты. При

корригированной ТМС разница лишь в том, что аорта,

отходящая от гипоплазированного правого желудочка,

располагается слева и спереди от легочного ствола,

который начинается непосредственно от левого желу­

дочка. Легочную артериографию в аксиальной проек­

ции выполняют в целях получения точных данных о

диаметре ствола и ветвей легочной артерии. Аортогра-

фия позволяет оценить состояние коллатерального

кровообращения легких, а у больных с предваритель­

но выполненным аортолегочным анастомозом—его

функцию и состояние соответствующей дистальной

ветви легочной артерии.

Лечение.  П а л л и а т и в н ы е  о п е р а ц и и . Показания

к паллиативным операциям определяются размером

межпредсердного сообщения, состоянием легочного

кровотока, возрастом больных и т. д. У новорожден­

ных и грудных детей с атрезией трехстворчатого

клапана и небольшим межпредсердным сообщением во

избежание системной венозной недостаточности пока­

зана декомпрессия правого предсердия, которая до­

стигается расширением межпредсердного сообщения

по методу, предложенному W. Rashkind и W. Miller

(1966). После удачного проведения атриосептостомии

в зависимости от состояния легочного кровотока

выполняют одну из паллиативных операций. При

увеличенном легочном кровотоке производят опера­

цию сужения легочного ствола. У больных с дефици­

том легочного кровотока в раннем возрасте делают

один из видов системно-легочных анастомозов. Среди

них предпочтение отдается подключично-легочному

анастомозу по Блелоку—Тауссиг. Хорошие результа­

ты у больных старше 10—12 лет можно получить при

применении кавопульмонального анастомоза, который

не создает добавочной нагрузки на левый желудочек,

применим у больных с любыми размерами межпред­

сердного сообщения и увеличивает эффективный ле­

гочный кровоток (Таланкин Н. К., 1968]. Операция

этого типа не показана у детей раннего возраста.

Проблема возникает при лечении больных с атре­

зией трехстворчатого клапана и гипоплазией обеих

легочных артерий, которым ранее уже был наложен

системно-легочный анастомоз с одной или двух сто­

рон. Поскольку в данных условиях выполнение како­

го-либо дополнительного анастомоза представляет

большие технические трудности, а корригирующая

операция не показана, предпочтение отдают палли­

ативной реконструкции путей оттока из правого желу­

дочка [Annecchino F. et al., 1980]. Следует отметить,

что о первой операции по устранению стеноза легоч­

ной артерии при атрезии трехстворчатого клапана

сообщил R. Brock в 1964 г. В нашей стране первая

успешная операция по устранению подклапанного

стеноза легочной артерии, созданию ДМЖП, расшире­

нию заплатой выходного отдела правого желудочка и

перевязке подключично-легочного анастомоза произ­

ведена В. П. Подзолковым в 1985 г.

Метод операций. Операцию производят через про­

дольную стернотомию в условиях ИК и кардиоплегии.

Устраняют прежние межартериальные анастомозы. После

продольного вскрытия выходного отдела правого желудочка

иссекают участок подклапанного стеноза, делают легочную

вальвулопластику, расширяют или создают ДМЖП и расши­

ряют заплатой выходной отдел правого желудочка. Для

предупреждения травмы проводящей системы сердца расши­

рение ДМЖП осуществляют посредством резекции перего­

родки в области передневерхнего края дефекта. Другая, не

менее важная проблема — определение оптимальной величи­

ны создаваемого ДМЖП. P. Gersbach и соавт. (1981) счита­

ют, что во избежание развития легочной гипертензии нельзя

избыточно расширять дефект, а в некоторых случаях следу­

ет даже оставлять умеренный под клапанный стеноз.

К положительным факторам данной операции следует

отнести ее техническую простоту, предпосылки к равномер­

ному расширению обеих легочных артерий и возможность

выполнения впоследствии корригирующей операции. Отрица­

тельные факторы — облитерация полости перикарда, возмож­

ность развития легочной гипертензии.

Летальность составляет 0—12,5%. Результаты операции,

как правило, хорошие: у больных уменьшается цианоз,

повышаются насыщение артериальной крови кислородом и

толерантность к нагрузке, увеличивается диаметр легочных

артерий.

К о р р и г и р у ю щ а я  о п е р а ц и я носит название

гемодинамическои коррекции. Начало корригирующим

операциям при атрезии трехстворчатого клапана было

положено в 1968 г. F. Fontan, E. Bandet. Операция

заключалась в закрытии межпредсердного сообщения,

соединении правого предсердия с легочным стволом с

помощью аортального гомопротеза, имплантации го-

моклапана в устье нижней полой вены и создании

кавопульмонального анастомоза. Следовательно, при

данной методике анатомические изменения, вызван­

ные пороком, не ликвидируются, а благодаря разоб­

щению малого и большого круга кровообращения

устраняются лишь нарушения гемодинамики. Вслед­

ствие этого методика операции получила название

гемодинамическои коррекции, или операции Фонтена.

В нашей стране первая операция Фонтена выполнена

256

В. А. Бухариным в 1974 г. [Бухарин В. А. и др.,

1976]. Показания к гемодинамической коррекции поро­

ка сформулированы A. Choussat и соавт. (1977). Сог­

ласно их мнению, на успех операции можно рассчиты­

вать тогда, когда при определении показаний учитыва­

ются 10 факторов: 1) минимальный возраст больно­

го—4 года; 2) синусовый ритм на ЭКГ; 3) нормальное

впадение полых вен; 4) нормальный объем правого

предсердия; 5) среднее давление в легочном стволе не

превышает 15 мм рт. ст.; 6)

легочно-сосудистое сопротивление не превышает

4 ед/м

2

; 7) соотношение диаметров легочного ствола и

аорты не менее 0,75; 8) нормальная функция левого

желудочка, имеющего фракцию выброса не менее 0,6;

9) не нарушена функция митрального клапана; 10) от­

сутствуют повреждения, вызванные предшествующи­

ми межсосудистыми анастомозами.

При учете всех указанных факторов результаты

операции удовлетворительные. В противном случае

результаты операции ухудшаются.

М е т о д  о п е р а ц и и . Гемодинамическая коррекция выпол­

няется с использованием продольной стернотомии в условиях

гипотермического ИК со снижением температуры поверхно­

сти тела больного до 18—20° С, позволяющего при необходи­

мости снизить объемные скорости перфузии, либо с приме­

нением фармакохолодовой кардиоплегии. Артериальную ка­

нюлю вводят в восходящую часть аорты, венозные в целях

сохранения функциональной способности правого предсердия

непосредственно через стенку полых вен (в том числе и у

больных с ранее выполненным кавопульмональным анасто­

мозом). После начала ИК устраняют межартериальный

анастомоз, если он уже был создан. В зависимости от

анатомических особенностей порока в основном применяют

два метода операции.

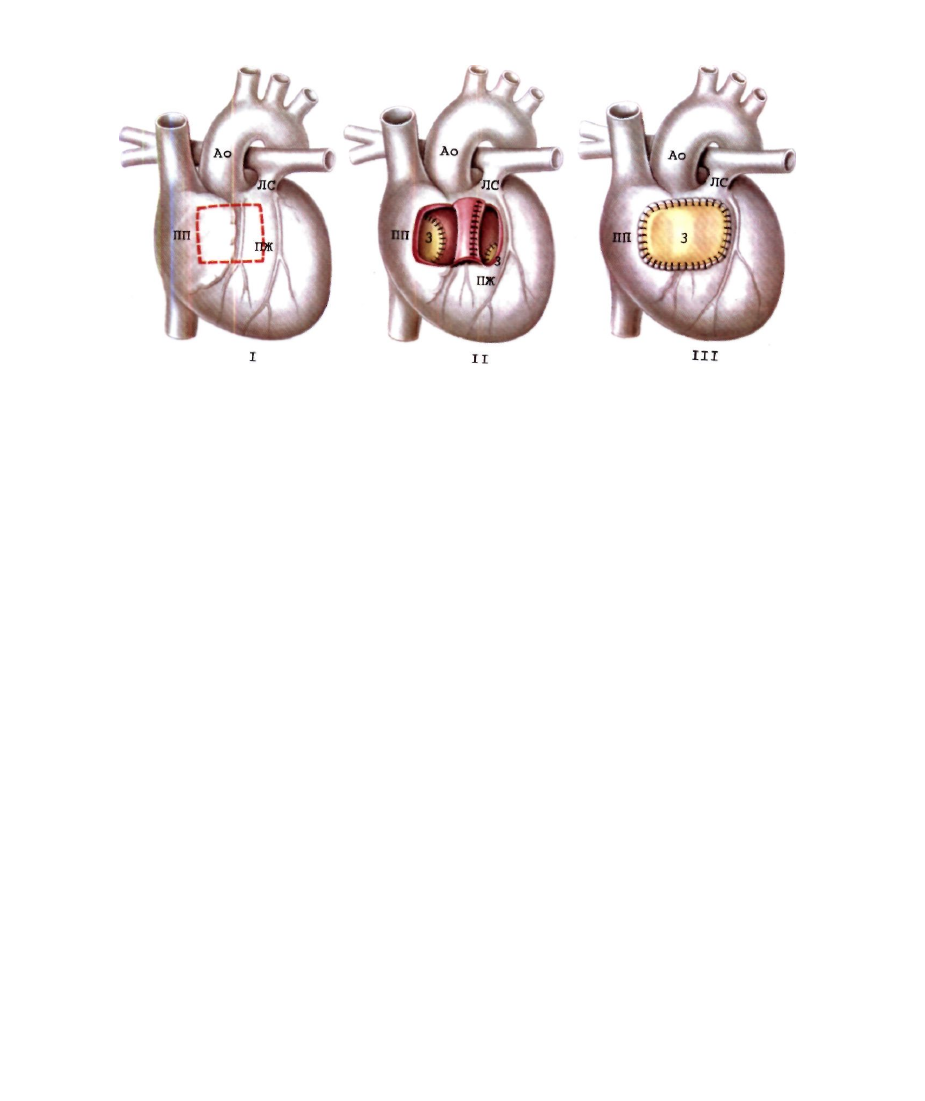

/. Соединение правого предсердия с правым желудочком.

Данный метод используют при хорошо развитой полости

выходного отдела правого желудочка и отсутствии стеноза

клапана легочного ствола. При использовании бесклапанного

или клапансодержащего протеза методика операции включа­

ет в себя вскрытие по краю ушка правого предсердия и

закрытие межпредсердного сообщения. Затем продольным

разрезом вскрывают выходной отдел правого желудочка и

закрывают ДМЖП. Между правым предсердием и правым

желудочком вшивают бесклапанный сосудистый или клапан-

содержащий протез.

Учитывая трудности имплантации протеза у детей, а

также случаи сужения его просвета в отдаленные сроки

после операции, в последнее время предпочтение отдают

методу прямого соединения правого предсердия с правым

желудочком, предложенному в 1979 г. V. Bjork и соавт,

(рис. 2.229). Согласно этому методу, из передней стенки

ушка правого предсердия выкраивают П-образный лоскут,

который откидывают в сторону правого желудочка. Закры­

вают межпредсердное сообщение. Продольным разрезом на

0,5—1 см ниже клапана легочного ствола вскрывают правый

желудочек и закрывают ДМЖП. Далее непрерывным швом

сшивают смежные края разрезов стенок правого предсердия

и правого желудочка, а ко всем остальным свободным краям

создаваемого предсердно-желудочкового соустья под конт­

ролем бужей (18—22 мм) подшивают перикардиальную запла­

ту, которой придают выпуклую форму.

2а. Соединение правого предсердия с легочным стволом.

Данную операцию выполняют при сопутствующей ТМС,

гипоплазии или атрезии устья легочного ствола и при

небольшой полости гипоплазированного правого желудочка,

т. е. тогда, когда невозможно сделать предсердно-

желудочковое соустье. Соединить правое предсердие с ле­

гочным стволом можно спереди от аорты, а также ретроаор­

тально. Чаще применяют второй метод, посредством которо­

го правое предсердие вскрывают вертикальным разрезом в

промежутке между аортой и верхней полой веной и закрыва­

ют межпредсердное сообщение. Легочный ствол пересекают

чуть выше клапана и ушивают его проксимальный конец.

Дистальный конец проводят под аортой, рассекают в направ­

лении правой ветви для увеличения отверстия и между ним и

отверстием на правом предсердии вшивают бесклапанный

или клапансодержащий протез.

В последнее время чаще создают прямые сообщения

[Подзолков В. П. и др., 1985; Doty D. et al., 1981]. В этих

целях в отличие от предыдущей методики на всем протяже­

нии выделяют легочный ствол и обе легочные артерии.

После вскрытия правого предсердия закрывают межпредсер­

дное сообщение, пересекают легочный ствол и ушивают его

проксимальный конец. Дистальный конец проводят под аор­

той и сшивают с разрезом стенки правого предсердия,

причем обычно возникает необходимость в расширении

создаваемого соустья перикардиальной заплатой (рис. 2.230).

При соединении правого предсердия с легочным стволом

спереди от аорты чаще используют бесклапанный или

клапансодержащий протез. В этом случае разрезом по краю

ушка вскрывают правое предсердие и закрывают межпред­

сердное сообщение. Далее продольным разрезом вскрывают

легочный ствол и ушивают клапанное отверстие. Между

правым предсердием и легочным стволом имплантируют

бесклапанный или клапансодержащий протез.

26. Соединение правого предсердия с выходным отделом

правого желудочка, включающим легочный ствол с клапа­

ном. Операцию производят при малых размерах полости

гипоплазированного правого желудочка, но при нормальном

диаметре легочного ствола и при отсутствии клапанного

стеноза. По методу операции, предложенному G. Kreutzer и

соавт. (1973), мобилизуют легочный ствол и обе легочные

артерии. Поперечным разрезом приблизительно на 1 см ниже

легочного ствола вскрывают правый желудочек и по линии

разреза продолжают острым путем препарировать боковые и

заднюю стенки, отсекая их от аортальных синусов и левой

коронарной артерии. Отсеченный выходной отдел правого

желудочка, содержащий легочный ствол и клапан, спереди

от аорты сшивают с правым предсердием, которое вскрыва­

ют в области ушка. До создания соустья закрывают меж­

предсердное сообщение. Образовавшийся дефект в стенке

правого желудочка ушивают отдельными П-образными шва­

ми, укрепленными тефлоновыми прокладками.

Учитывая опасность сдавления соустья грудиной,

В. П. Подзолков и соавт. (1984) предложили делать соустье

ретроаортально. В отличие от описанного выше метода

правое предсердие вскрывают в промежутке между верхней

полой веной и аортой, а выходной отдел правого желудочка,

содержащий ствол и клапан, соединяют с правым предсерди­

ем, проводя его позади аорты (рис. 2.231).

В нашей стране большинство различных вариантов

операций выполнил В. П. Подзолков. В ИССХ им.

А. Н. Бакулева АМН СССР к концу 1986 г. было

сделано 25 операций при различных формах атрезии

трехстворчатого клапана.

Непосредственные результаты. Госпитальная леталь­

ность после гемодинамической коррекции порока со­

ставляет 5—20% [Bowman F. et al., 1978; Gale A. et

al., 1980; de Vivie Е. et al., 1981; Fontan F. et al., 1983].

По данным G. Danielson (1983), при соблюдении всех

10 критериев операбельности, представленных A. Cho­

ussat и соавт. (1977), летальность составила 4,2%, а

при недоучете одного или более факторов—18,9%. По

данным ИССХ им. А. Н. Бакулева АМН СССР, об­

щая летальность равна 17,4%.

Из особенностей послеоперационного ведения боль­

ных следует отметить частую зависимость адекватно­

го сердечного выброса от необходимости поддержа­

ния среднего давления в предсердиях выше 15 мм

рт. ст. В связи с этим у многих больных в течение

ближайших 1—2 нед наблюдаются увеличение пече­

ни, асцит, гидроторакс. Причем необходимость в

повышении давления выше 20 мм рт. ст. является

неблагоприятным прогностическим признаком [Ga­

le А. et al., 1980]. В меньшей степени эти явления

отмечаются у больных с ранее выполненным каво-

257

2.229. Схематическое изображение соединения правого пред­

сердия с правым желудочком с помощью перикардиальной

заплаты при атрезии трехстворчатого клапана.

Ао — аорта; ЛС—легочный ствол.

I—пунктиром обозначены линии разрезов на правом пред­

сердии (ПП) и гипоплазированном правом желудочке (ПЖ);

II—из передней стенки ушка ПП выкроен П-образный

лоскут, наружный край которого сшит непрерывным швом

со смежным краем разреза на ПЖ. Заплатами (3) закрыты

ДМПП и ДМЖП; III—к краям разрезов ПП и правого

желудочка подшита перикардиальная заплата (3) и тем

самым завершено образование предсердно-желудочкового

соустья.

пульмональным анастомозом [de Leon S. et al., 1983].

По данным A. Gale и соавт. (1980), E. de Vivie и соавт.

(1981), у 26—31% больных в раннем послеоперацион­

ном периоде отмечается острая почечная недостаточ­

ность.

В  о т д а л е н н ы е  с р о к и после операции больные

ведут активный образ жизни, жалоб не предъявляют.

У них отсутствует цианоз, повышается толерантность

к нагрузке. По данным большинства авторов, функци­

ональные показатели в отдаленные сроки после опера­

ции снижены. W. Hellenbrandt и соавт. (1981), G. Shac-

har и соавт. (1982) при пробе с физической нагрузкой

отметили увеличение сердечного индекса, однако кон­

статировали, что его увеличение было ограниченным и

не соответствовало увеличивающейся нагрузке. Наря­

ду с этим авторы отметили значительное повышение

среднего давления в правом предсердии.

Оригинальные исследования по изучению отдален­

ных результатов операции с применением дозирован­

ной физической нагрузки на велоэргометре выполне­

ны В. П. Подзолковым и Л. М. Зотовой (1986),

которые для сравнения в те же сроки обследовали

группу больных после радикальной коррекции тетра­

ды Фалло. Авторы показали, что в ранние сроки после

операции Фонтена физическая работоспособность со­

ставляла 30—42% от возрастной нормы, тогда как у

больных после радикальной коррекции тетрады

Фалло—50%. Кроме того, показатели центральной

гемодинамики у больных после коррекции тетрады

Фалло были значительно лучше, чем у больных после

операции Фонтена, а их реакция на физическую

нагрузку носила разнонаправленный характер. Через

один год после операции физическая работоспособ­

ность у больных после операции Фонтена увеличилась

до 70%, а после радикальной коррекции тетрады

Фалло—до 80%. Показатели центральной гемодинами­

ки в сравниваемых группах в эти сроки уже не

отличались настолько, насколько это наблюдалось в

ранние сроки после операции, а их реакция на физиче­

скую нагрузку была аналогичной.

По наблюдениям других авторов, летальность в

отдаленные сроки после операции составляет 6,8—

12,5% [Ottenkamp J. et al., 1982; Fontan F. et al., 1983].

Она обусловлена хронической сердечной недостаточ­

ностью, развитием цирроза печени [Lemmer J. et al.,

1983], необходимостью повторных операций при стено­

зе или окклюзии бесклапанных или клапансодержа-

щих протезов [Fontan F. et al., 1983; de Leon S. et al.,

1984].

2.5.22. АНОМАЛИЯ ЭБШТЕЙНА

Аномалия развития трехстворчатого клапана, характе­

ризующаяся смещением его створок в полость правого

желудочка, описана Эбштейном в 1866 г.

Порок встречается редко — в 0,5—1% случаев всех

ВПС [Вишневский А. А., Галанкин Н. К., 1962; Амо­

сов Н. М. и др., 1978; de Leval M., 1983].

Наибольшим в мире количеством наблюдений и

хирургическим опытом располагают клиники нашей

страны —ИССХ МЗ УССР, ИССХ им. А. Н. Бакулева

АМН СССР, Всесоюзный научный центр хирургии

АМН СССР и кафедра госпитальной хирургии Горь-

ковского медицинского института им.  С М . Кирова,

где к 1986 г. было сделано около 250 протезирований

трехстворчатого клапана при аномалии Эбштейна (это

более 50% операций, выполненных во всем мире).

Патологическая анатомия. Основная анатомическая

особенность порока заключается в смещении трех­

створчатого клапана в полость правого желудочка по

направлению к верхушке сердца, обычно до места

258
